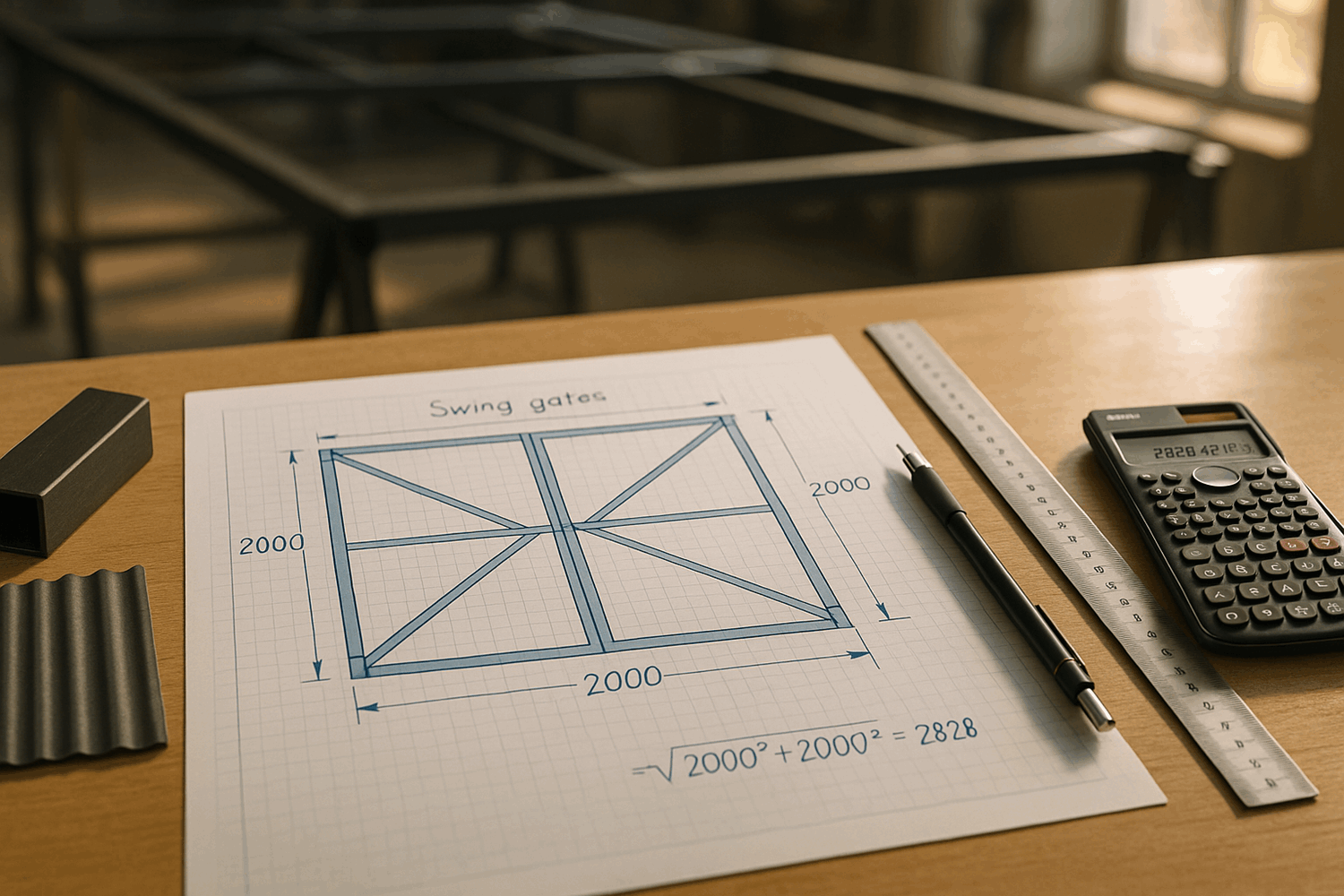

Зачем нужен чертеж ворот и забора

Вы спросите: зачем тратить время на чертёж, если можно просто купить металл и начать варить? Отвечу на примере. Знакомый мастер как-то взялся за ворота «на глазок». Прикинул размеры, купил профильную трубу, сварил каркас. А когда начал обшивать профнастилом, оказалось, что створки на 20 см шире проёма. Пришлось резать, переваривать, докупать материал. Итог: лишние 12 000 рублей и три дня работы впустую.

Чертёж — это не бюрократическая формальность, а ваша дорожная карта. Он помогает избежать дорогих ошибок и гарантирует, что конструкция простоит десятилетия. Давайте разберём, какие конкретные проблемы он решает.

Пять причин делать чертёж

1. Точный расчёт материалов. По чертежу вы посчитаете каждый метр трубы, каждый лист профнастила. Не придётся докупать в последний момент или хранить лишнее в гараже. Например, для распашных ворот 4×2 метра вам нужно ровно 18 метров профильной трубы 40×20 для каркаса. Без чертежа легко ошибиться на 3-5 метров — это уже 1500 рублей разницы.
2. Защита от ошибок при сварке. Чертёж показывает, где именно приваривать усилители, на каком расстоянии ставить поперечины. Однажды сосед забыл про диагональные рёбра жёсткости — створка начала «гулять» уже через неделю. Переваривал всё заново.
3. Реальная оценка бюджета до начала работ. Вы увидите полную картину: сколько нужно металла, петель, краски, крепежа. Сможете решить, по карману ли вам этот проект сейчас или стоит отложить. Средняя смета на ворота из профнастила — 25-35 тысяч рублей, но без чертежа легко «влететь» на все 50.
4. Гармония с участком. Чертёж помогает «примерить» ворота к забору и дому. Вы заранее увидите, не будут ли они выглядеть нелепо — слишком высокие, узкие или громоздкие. Например, если забор высотой 1,5 метра, а ворота сделать 2,5 метра, они будут торчать как уши у зайца.
5. Учёт нагрузок и условий эксплуатации. На чертеже вы рассчитаете вес конструкции, подберёте правильные петли и столбы. Створка ворот 4×2 метра из профнастила весит около 80 кг. Если повесить её на обычные гаражные петли, они не выдержат и месяца — створка провиснет и начнёт цеплять землю.

По статистике строительных форумов, 65% самостоятельных установок ворот требуют доработки в первый год из-за ошибок в расчётах. Чертёж снижает этот риск до 10%.

Чертёж — это как рецепт для повара. Можно, конечно, готовить «на вкус», но результат непредсказуем. А можно следовать проверенной инструкции и получить именно то, что задумали. Два-три часа на чертёж сэкономят вам недели работы и десятки тысяч рублей.

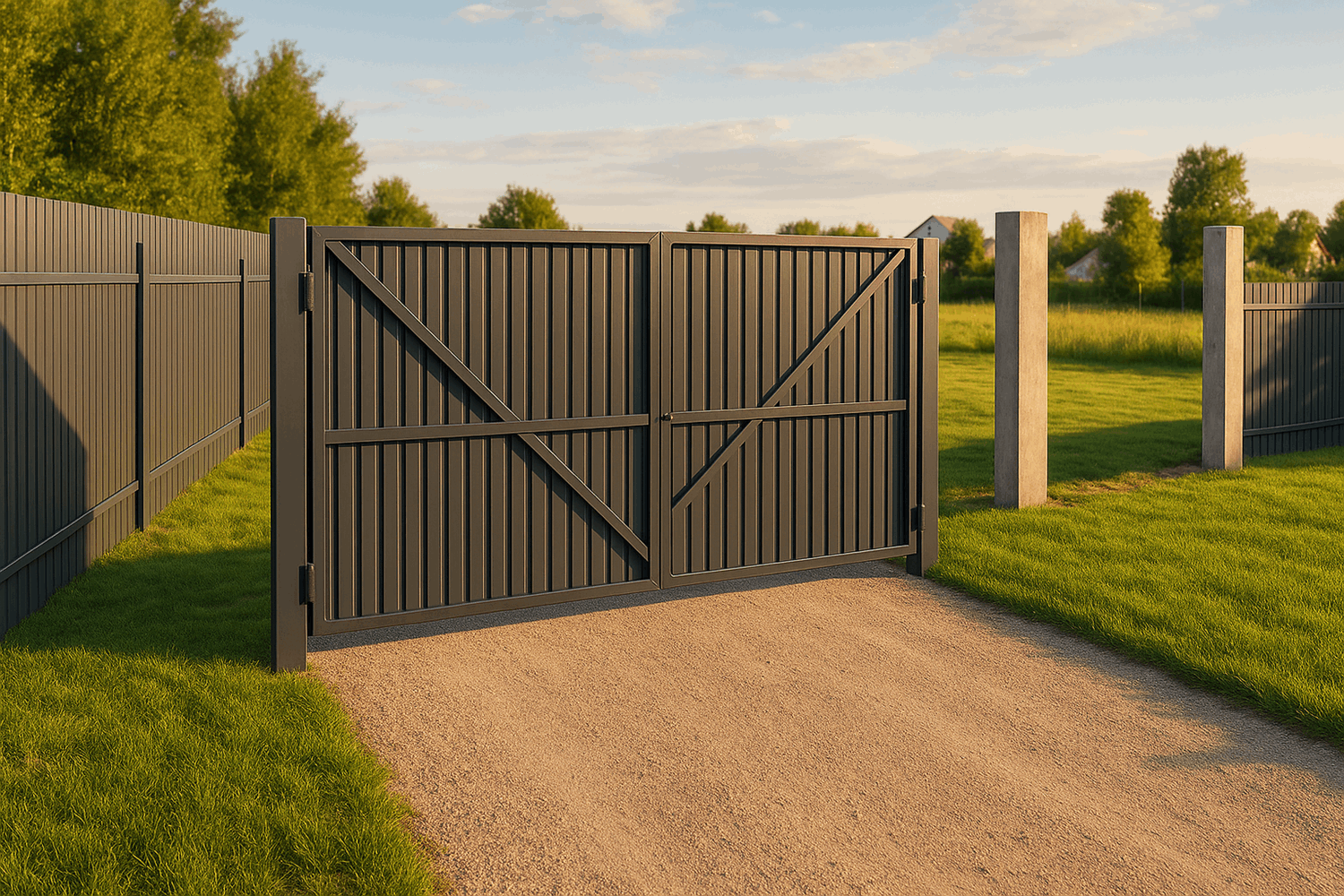

Виды ворот и заборов: что нужно знать перед чертежом

Прежде чем браться за линейку и карандаш, нужно определиться: какие именно ворота и забор вы хотите. От типа конструкции зависит сложность чертежа, количество материалов и технология монтажа. Представьте: вы нарисовали план для распашных ворот, купили материал, а потом поняли, что на вашем узком участке удобнее были бы откатные. Придётся переделывать всё с нуля.

Давайте разберёмся, какие бывают ворота и заборы, чтобы вы сразу выбрали подходящий вариант. Для каждого типа — свой чертёж, свои тонкости расчёта. Одни можно спроектировать за час, другие требуют серьёзных инженерных расчётов.

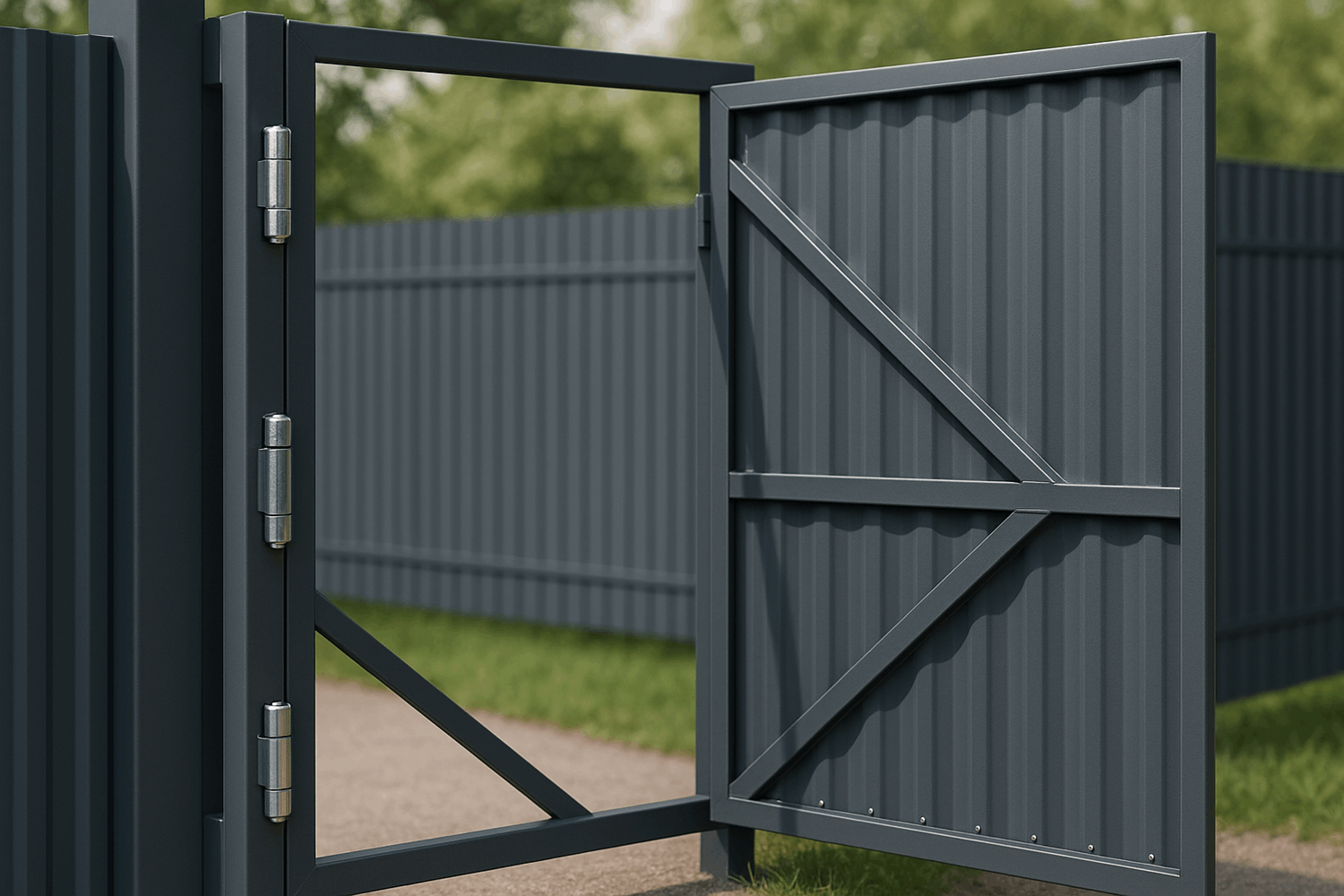

Типы ворот

Существует четыре основных типа ворот для частного дома. Каждый — со своими плюсами, минусами и особенностями проектирования. Выбор зависит от трёх факторов: сколько места у вас перед воротами, какой бюджет и насколько сложную конструкцию вы готовы реализовать.

Распашные ворота

Распашные ворота — это классика, которую выбирают 80% владельцев частных домов. Конструкция проста: две створки на петлях, которые открываются внутрь участка или наружу. Для чертежа вам понадобится нарисовать каркас створки, рассчитать диагонали для жёсткости и указать места крепления петель.

Главный плюс: простота изготовления и ремонта. Если что-то сломалось, легко заменить петлю или подварить усилитель. Чертёж распашных ворот — самый простой из всех. Вы справитесь даже без инженерного образования.

Минус: нужно место для открывания. Если перед воротами узкая дорога или участок с уклоном, распашные могут быть неудобны. Зимой придётся расчищать снег, чтобы створки открылись.

Когда распашные ворота — лучший выбор?

Если у вас ровный участок, есть 3-4 метра пространства перед воротами (или внутри), и вы хотите сэкономить. Также это оптимальный вариант для тех, кто делает ворота своими руками впервые — ошибиться сложно, а исправить легко.

Откатные ворота

Откатные ворота — это цельная створка, которая откатывается вдоль забора на роликах. Они не требуют места спереди, но зато «съедают» участок забора справа или слева от проёма. Длина этого участка должна быть примерно в полтора раза больше ширины проёма. То есть для ворот шириной 4 метра понадобится 6 метров забора сбоку.

Чертёж откатных ворот сложнее: нужно нарисовать не только саму створку, но и фундамент под откатную систему (бетонное основание с закладными для роликовых тележек), схему направляющей балки и расчёт противовеса. Противовес — это часть створки, которая заходит за проём и уравновешивает основную часть.

Главный плюс: экономия места перед воротами и удобство зимой — не нужно расчищать снег для открывания. Створка скользит вдоль забора, даже если сугробы по пояс.

Минус: дороже и сложнее в изготовлении. Ошибка в расчёте противовеса приведёт к тому, что ворота будут закрываться с трудом или вообще застрянут. Мой знакомый как-то сделал противовес короче, чем надо — пришлось наваривать дополнительные метры трубы и перекрашивать всё заново.

Подъёмные ворота

Подъёмные ворота — это обычно выбор для гаражей, а не для въезда на участок. Полотно поднимается вверх и фиксируется под потолком. Для частного дома их используют редко, но если у вас совсем мало места или хочется чего-то необычного — вариант рабочий.

Чертёж подъёмных ворот включает схему направляющих, пружинный или электрический механизм подъёма, расчёт противовесов. Это уже инженерная задача — без опыта лучше не браться или заказать готовый проект.

Раздвижные ворота

Раздвижные ворота состоят из двух или нескольких створок, которые разъезжаются в стороны по направляющим. Их ставят на промышленных объектах, складах, реже — на больших загородных участках. Для частного дома это избыточная конструкция: дорого, сложно, много движущихся деталей, которые требуют обслуживания.

Чертёж раздвижных ворот — самый трудоёмкий. Нужно просчитать направляющие, синхронизацию створок, электропривод. Если вам не нужен проём шире 6 метров, выбирайте более простой вариант.

Совет практика: для первого опыта выбирайте распашные ворота. Это как учиться водить на механике — освоите базу, потом легко перейдёте на автомат. Сделаете распашные — поймёте принципы расчёта каркаса, нагрузок, монтажа. Дальше откатные или другие типы уже не напугают.

Типы заборов

С воротами разобрались, теперь о заборах. Тип забора влияет на сложность чертежа не меньше, чем тип ворот. Один забор можно нарисовать за полчаса на листке в клетку, для другого понадобится точная схема фундамента, расчёт нагрузок на ветер и детальная проработка узлов крепления.

В частном строительстве популярны четыре типа заборов. У каждого — своя специфика проектирования. Давайте посмотрим, что вам подойдёт и какой чертёж для этого нужен.

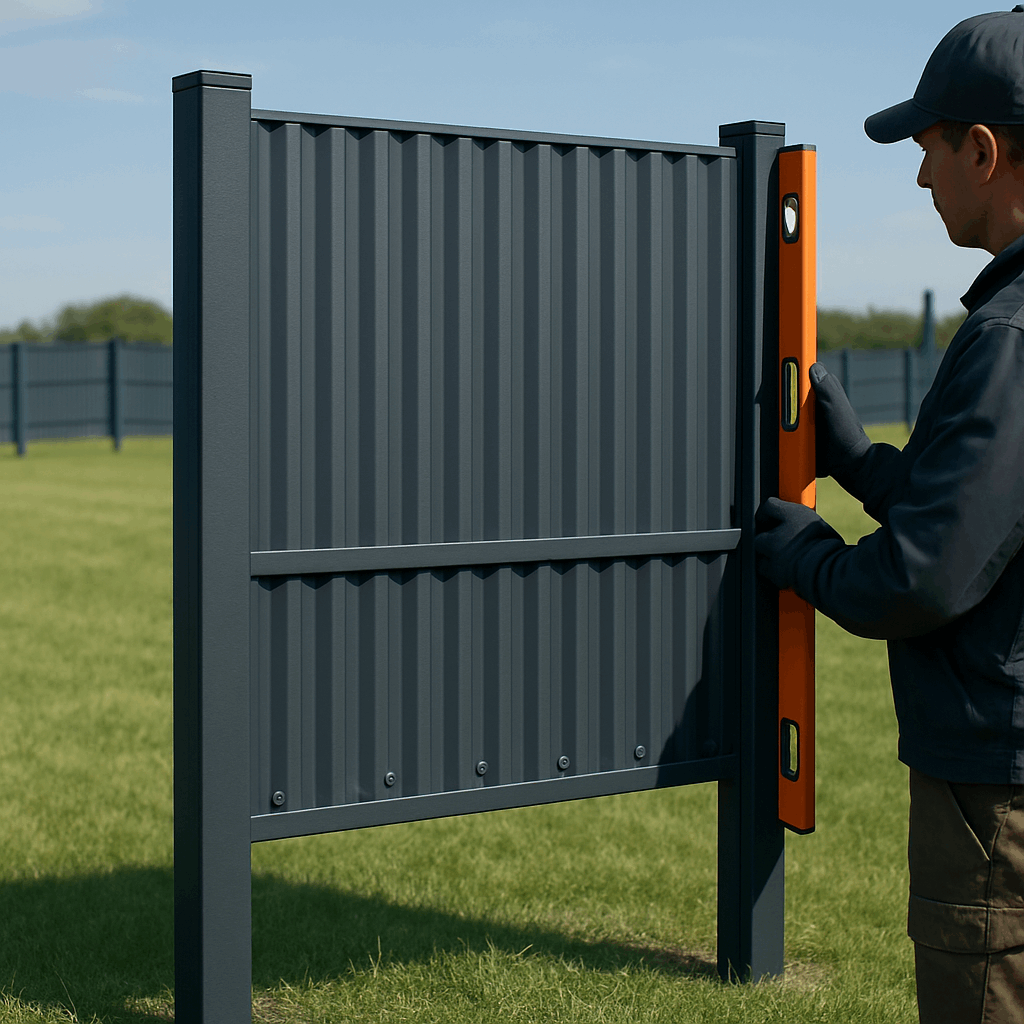

Забор из профнастила

Профнастил (профилированный лист металла с волнами для жёсткости) — это выбор 80% владельцев частных домов. Материал недорогой, долговечный, монтируется быстро. Чертёж такого забора простой: столбы через каждые 2,5-3 метра, две горизонтальные лаги (профильные трубы), к которым крепятся листы.

Главный плюс: минимум времени на проектирование. Вы рисуете одну секцию забора, размножаете её по всей длине участка — готово. Расчёты элементарные: длина забора делится на шаг столбов, получаете количество секций.

Особенность чертежа: нужно указать высоту забора (обычно 2 метра), расстояние лаг от земли (20-30 см для нижней, 20-30 см от верха для верхней) и способ крепления профлиста к лагам. Это обычно саморезы с резиновыми шайбами — по 6-8 штук на лист.

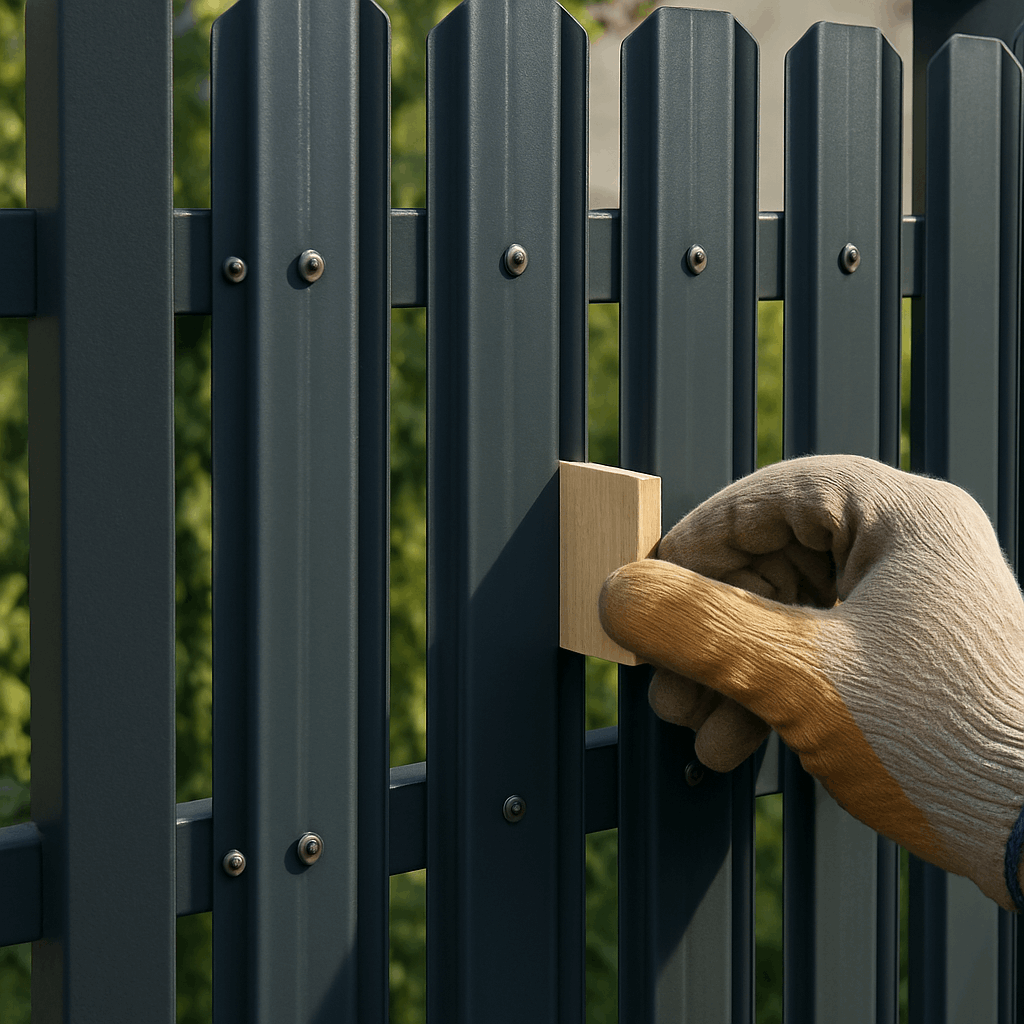

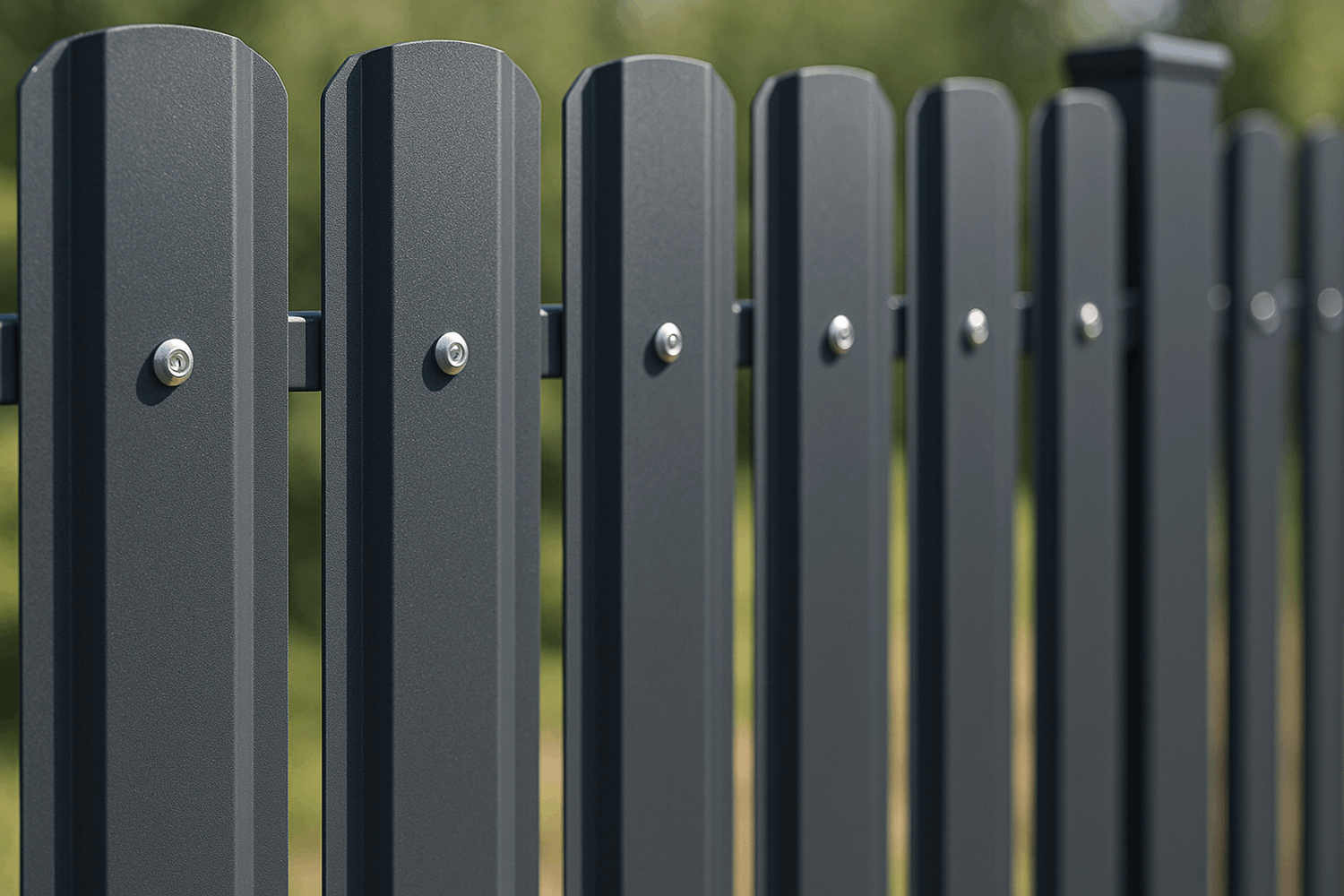

Забор из евроштакетника

Евроштакетник — это металлические планки с полимерным покрытием, которые крепятся к лагам с зазором. Выглядит современно и аккуратно, пропускает воздух (в отличие от глухого профнастила), но стоит дороже. Популярность растёт — сейчас такие заборы ставят примерно 15% владельцев новых участков.

Чертёж сложнее, чем для профнастила. Нужно указать не только каркас, но и шаг между планками (обычно 3-5 см), способ монтажа (односторонний или шахматный порядок) и точное количество штакетин на секцию. Ошибка на 1 см в шаге — и на последнем метре забора планки либо наползут друг на друга, либо останется огромный зазор.

Шахматный порядок — что это и зачем?

При шахматном порядке планки крепятся с двух сторон лаг в шахматном порядке: одна планка с внешней стороны, следующая — с внутренней, со смещением. Получается, что забор непрозрачен с обеих сторон, но при этом пропускает воздух. Идеально для ветреных участков, но чертёж усложняется — нужно рассчитать смещение и нахлёст.

Комбинированный забор (кирпичные столбы + секции)

Комбинированный забор — это когда столбы выкладывают из кирпича или блоков, а между ними ставят секции из профнастила, штакетника или кованых элементов. Выглядит солидно, но дорого и трудоёмко. Такие заборы выбирают для больших коттеджей, когда хотят подчеркнуть статус.

Чертёж комбинированного забора — это уже два чертежа в одном: схема кирпичного столба с фундаментом (указываете размеры столба, глубину фундамента, закладные для крепления секций) и схема самой секции. Мой знакомый архитектор как-то забыл нарисовать закладные в столбах — пришлось алмазным буром сверлить кирпич уже после кладки. Потерял два дня и испортил вид нескольких столбов.

Особенность: расстояние между столбами должно быть кратно размеру секции. Стандартная секция — 2 или 2,5 метра. Если у вас участок 23 метра по фасаду, придётся либо делать один столб шире, либо подгонять секции.

Забор из 3D-панелей

3D-панели (сварные секции из прутьев с изгибами для жёсткости) — современный тренд последних 5 лет. Лёгкие, прочные, не создают сплошной стены и не затеняют участок. Часто используются для ограждения внутри участка — например, отделить детскую площадку от огорода.

Чертёж простой: столбы, к которым крепятся готовые панели на кронштейны. Главное — точно измерить расстояние между столбами под размер панелей. Панели обычно продаются стандартных размеров: 2×2,5 м или 2×3 м. Если ошибётесь с расстоянием хотя бы на 3 см — панель не влезет или будет болтаться.

По данным строительных форумов, самая частая ошибка при чертеже забора — не учесть рельеф участка. На ровной земле всё просто, но если есть уклон хотя бы 10 см на 10 метров, придётся либо делать забор ступеньками, либо вести его параллельно земле с разной высотой столбов. Об этом — в соответствующем разделе ниже.

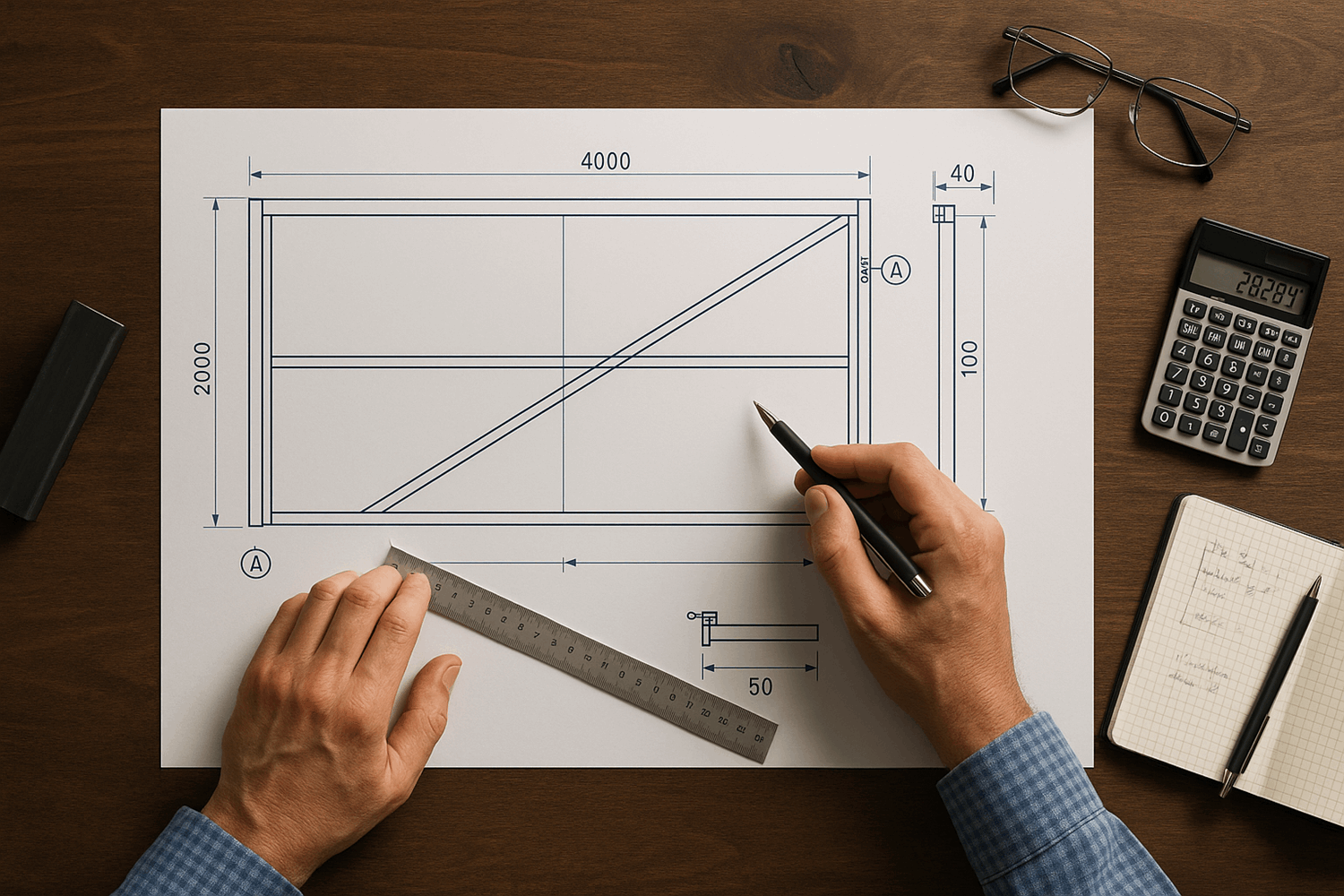

Как читать чертеж: инструкция для новичков

Вы нашли готовый чертёж ворот в интернете или вам его дал знакомый мастер. Открыли файл — а там линии, цифры, непонятные обозначения. Как разобраться в этом, если последний раз чертёж вы видели на уроке черчения в девятом классе?

Не пугайтесь. Чертёж ворот или забора — это не схема космического корабля. Там всего 5-7 базовых элементов, которые повторяются из проекта в проект. Один раз разберётесь — дальше любой чертёж будет читаться как детская книжка. Давайте по порядку: что означают эти линии и цифры, и как превратить картинку в реальную конструкцию.

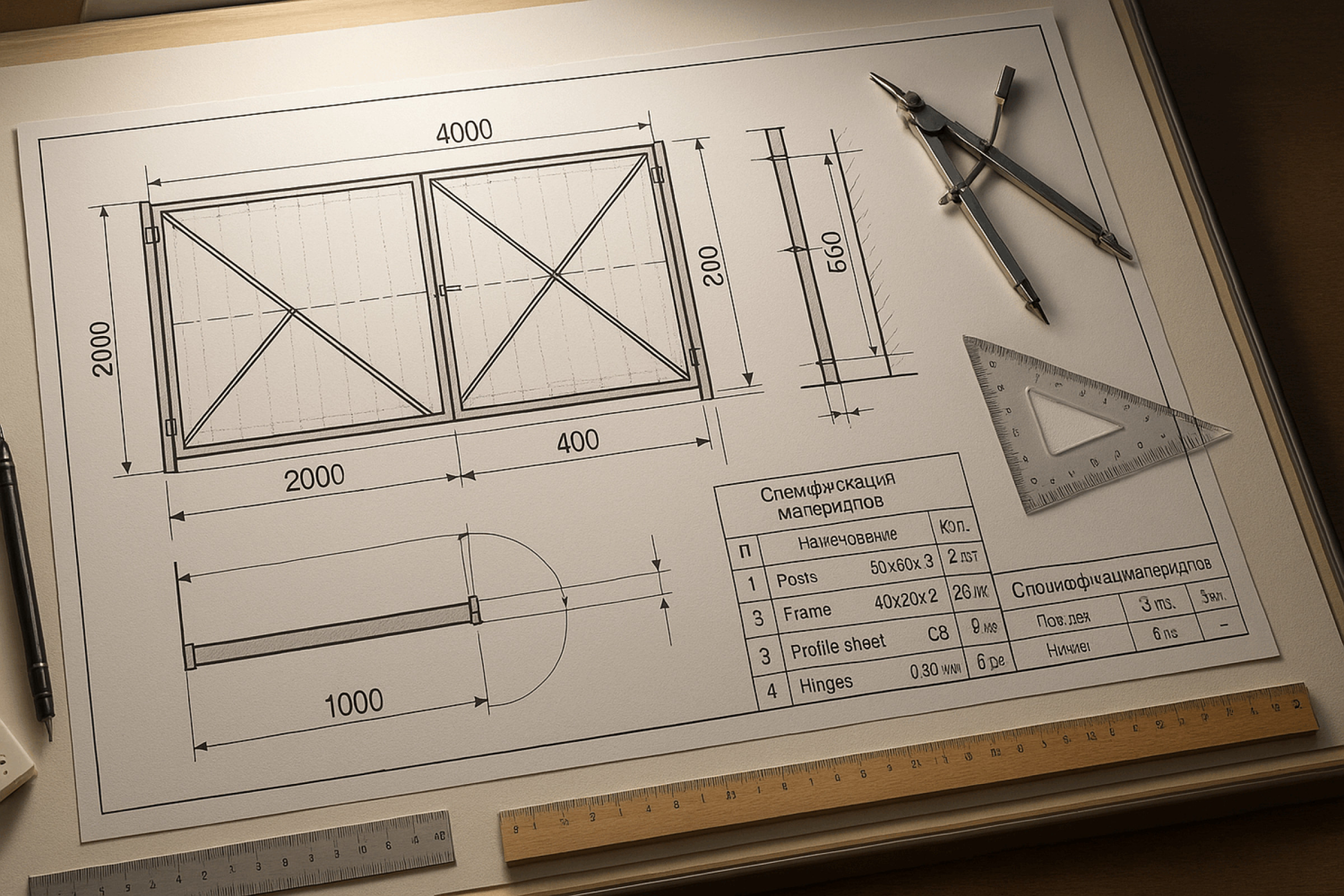

Основные элементы на чертеже

Любой технический чертёж — это набор условных обозначений. Есть стандарты (ГОСТы), по которым все мастера рисуют одинаково. Это как дорожные знаки: красный круг везде означает запрет, треугольник — предупреждение. На чертеже то же самое: определённая линия всегда означает одно и то же.

Разберём основные элементы, которые вы увидите на любом чертеже ворот или забора. Освоите их — сможете читать чертежи как открытую книгу.

Типы линий

На чертеже используются три типа линий. Каждая несёт свой смысл.

Сплошная толстая линия

Это видимые контуры деталей — то, что вы реально увидите, когда ворота будут стоять перед вами. Каркас створки, столбы, лаги забора — всё это рисуется толстой сплошной линией.

Пунктирная линия (штрихи)

Обозначает скрытые элементы — то, что находится за другими деталями или внутри конструкции. Например, закладные детали внутри столба, которые забетонированы и не видны снаружи. Или часть каркаса, которая закрыта обшивкой.

Штрихпунктирная линия (штрих-точка-штрих)

Показывает оси симметрии и центровые линии. Это вспомогательные линии для построения чертежа. Например, осевая линия створки ворот, относительно которой симметрично расположены усилители.

Тонкая сплошная линия со стрелками

Это размерные линии. Они показывают, какое расстояние между элементами. Рядом с линией всегда написана цифра — размер в миллиметрах или метрах.

Представьте: вы смотрите на чертёж створки ворот. Толстые линии — это трубы каркаса. Пунктир внутри — это диагональное ребро жёсткости, которое приварено с внутренней стороны и его не видно на фасаде. Штрихпунктир по центру — ось симметрии, чтобы понять, что конструкция симметричная. Тонкие линии со стрелками и цифрой «2000» — это высота створки 2 метра.

Виды изображения

Чтобы полностью описать объёмную конструкцию на плоском листе, её рисуют с нескольких сторон. Это называется проекции. Обычно на чертеже ворот или забора вы увидите 2-3 проекции.

• Вид спереди (фасад) — это как вы видите ворота, стоя перед ними. Здесь показана ширина, высота, расположение обшивки, петель, замка.
• Вид сбоку — как выглядят ворота, если смотреть на них с торца. Здесь видна толщина каркаса, расстояние от столба до створки, зазоры.
• Вид сверху (план) — как будто вы смотрите на ворота сверху с вертолёта. Эта проекция нужна для откатных ворот, чтобы показать направляющую балку, ролики и противовес.

На чертеже все три вида обычно располагаются рядом: слева — вид спереди, справа — вид сбоку, внизу — вид сверху. Это стандартная компоновка по ГОСТ.

Почему виды именно так расположены?

Это правило проекционного черчения: если мысленно повернуть деталь вправо, получится вид сбоку, а если наклонить вниз — вид сверху. Так все проекции связаны между собой. Размер на виде спереди точно совпадает с размером на виде сверху по той же оси — это позволяет проверять чертёж на ошибки.

Размеры и масштаб

Масштаб — это соотношение размера на чертеже к реальному размеру. Обычно в углу листа написано что-то вроде «М 1:10» или «М 1:50». Это означает: 1 см на чертеже = 10 см (или 50 см) в реальности.

Для ворот обычно используют масштаб 1:10 или 1:20 — так чертёж помещается на лист А4 или А3, и при этом все детали хорошо видны. Для забора на большом участке может быть масштаб 1:50 или даже 1:100 — иначе чертёж растянется на несколько метров.

Важно: все размеры на чертеже указываются в реальных величинах, независимо от масштаба. Если написано «4000», это значит 4000 мм (4 метра) в жизни, а не на бумаге. Не нужно ничего пересчитывать — цифры уже готовы для работы.

Обозначения элементов

На чертеже обычно подписаны ключевые элементы конструкции. Это делается для ясности, чтобы не путать детали.

• Столбы — обозначаются как «Стойка» или просто подписываются размером трубы: «Труба 80×80×3».
• Каркас створки — «Рама» или «Каркас», с указанием материала: «Труба 40×20×2».
• Петли — обычно показаны кружком или прямоугольником с подписью «Петля Ø20» (диаметр штыря 20 мм).
• Обшивка — «Профнастил С8» или «Штакетник 120×1,5», где 120 — ширина планки в мм, 1,5 — толщина металла.
• Замок или засов — показывается условно и подписывается «Замок врезной» или «Засов 500 мм».

Иногда на чертеже есть выносные элементы — это увеличенные фрагменты сложных узлов. Например, узел крепления петли к столбу может быть показан отдельно в большем масштабе, чтобы было видно все детали: как приварена закладная, как к ней крепится петля, какие болты использовать.

Спецификация материалов

Это таблица, которая обычно располагается в правом нижнем углу чертежа или на отдельном листе. В ней перечислены все материалы с указанием размеров и количества.

Пример спецификации для распашных ворот 4×2 метра:

Спецификация — это ваш список покупок. Берёте её с собой в магазин или на базу стройматериалов — и точно знаете, что покупать. Никаких «примерно» и «на глаз».

Совет от практика: когда читаете чужой чертёж, первым делом проверьте масштаб и единицы измерения. Бывает, что размеры указаны в сантиметрах, а вы думаете, что в миллиметрах — ошибётесь в 10 раз! Стандарт — миллиметры, но всегда смотрите, что написано в обозначениях.

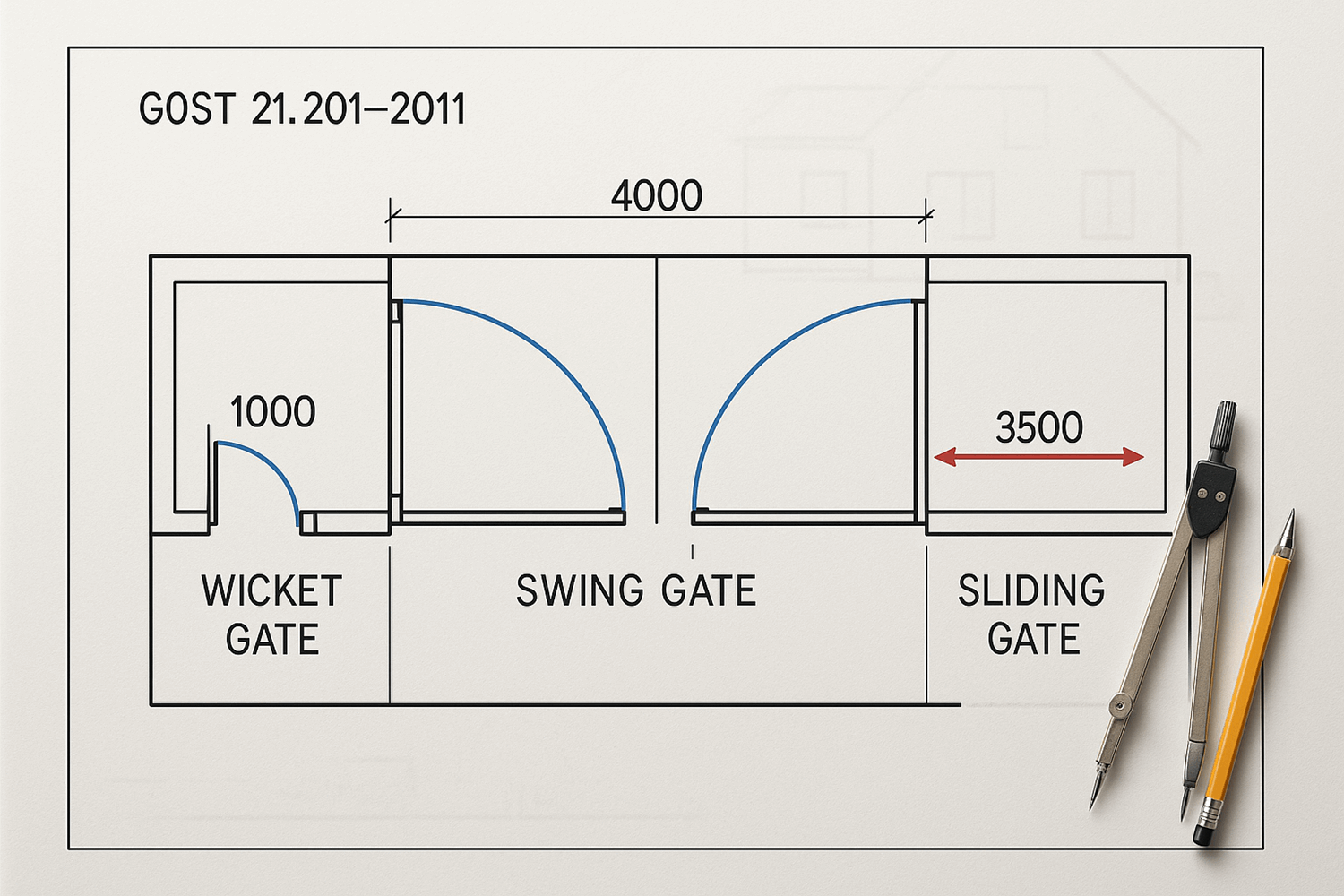

Ворота на чертеже по ГОСТу

Когда вы смотрите на профессиональный чертёж, там обязательно будут условные обозначения по ГОСТ 21.201-2011. Это стандарт, по которому архитекторы и проектировщики рисуют схемы зданий и участков. Вам не нужно изучать весь ГОСТ на 50 страниц — достаточно знать три основных обозначения, чтобы понять, где какие ворота на плане участка.

Эти обозначения особенно важны, если вы заказываете проект у архитектора или согласовываете строительство в местной администрации. Без знания условных знаков можно перепутать, где у вас ворота, а где калитка — и в итоге построить не то, что одобрили.

Распашные ворота на плане

Распашные ворота обозначаются дугой, которая показывает траекторию открывания створок. Представьте: вы смотрите на участок сверху, как с высоты птичьего полёта. Проём ворот — это просто разрыв в линии забора. От одного края проёма к другому нарисована дуга (иногда две дуги для двух створок) — это и есть зона, которую «заметают» створки при открывании.

Дуга может быть направлена внутрь участка или наружу — в зависимости от того, куда открываются ворота. Рядом с дугой обычно ставят стрелку, указывающую направление открывания. Это важно для планировки: если ворота открываются наружу, нужно следить, чтобы они не перекрывали тротуар или проезжую часть.

Почему на некоторых чертежах две дуги, а на некоторых — одна?

Если ворота симметричные (обе створки одинаковые), иногда рисуют одну общую дугу. Если створки разного размера или открываются неодинаково (одна полностью, вторая — на 45°), то рисуют две дуги разного радиуса. Это помогает сразу увидеть, сколько места займут открытые ворота.

Откатные ворота на плане

Откатные ворота обозначаются прямоугольником (створка в закрытом состоянии) и стрелкой, показывающей направление отката. Стрелка идёт вдоль линии забора — туда, куда откатывается полотно.

Длина стрелки примерно соответствует длине противовеса — части створки, которая заходит за проём. Это помогает понять, сколько места вдоль забора нужно оставить свободным. Например, если проём 4 метра, стрелка будет длиной примерно 6 метров (4 м проём + 2 м противовес). Значит, на этом участке забора нельзя ставить деревья, столбы освещения или другие препятствия.

Калитка на плане

Калитка обозначается так же, как распашные ворота, но дуга меньше — примерно с размах одной руки. Это логично: калитка узкая (около метра), створка одна, открывается на 90-120°. Дуга обычно направлена внутрь участка — так удобнее и безопаснее.

Иногда калитку обозначают просто разрывом в линии забора с буквой «К» или подписью «Калитка 1000×1800» (ширина×высота в миллиметрах). Это упрощённый вариант, но он тоже по ГОСТу допустим.

Интересный факт: по строительным нормам, калитка и ворота должны открываться внутрь участка, если забор стоит вдоль тротуара или дороги общего пользования. Это требование безопасности — чтобы открытая створка не мешала прохожим. Если же перед забором ваша собственная территория (например, парковка), можете открывать куда угодно.

Вам не обязательно рисовать по всем правилам ГОСТ, если делаете чертёж для себя. Но если покажете план соседу, строителям или в местную администрацию — используйте эти обозначения. Так все сразу поймут, что вы задумали, без лишних вопросов и переделок.

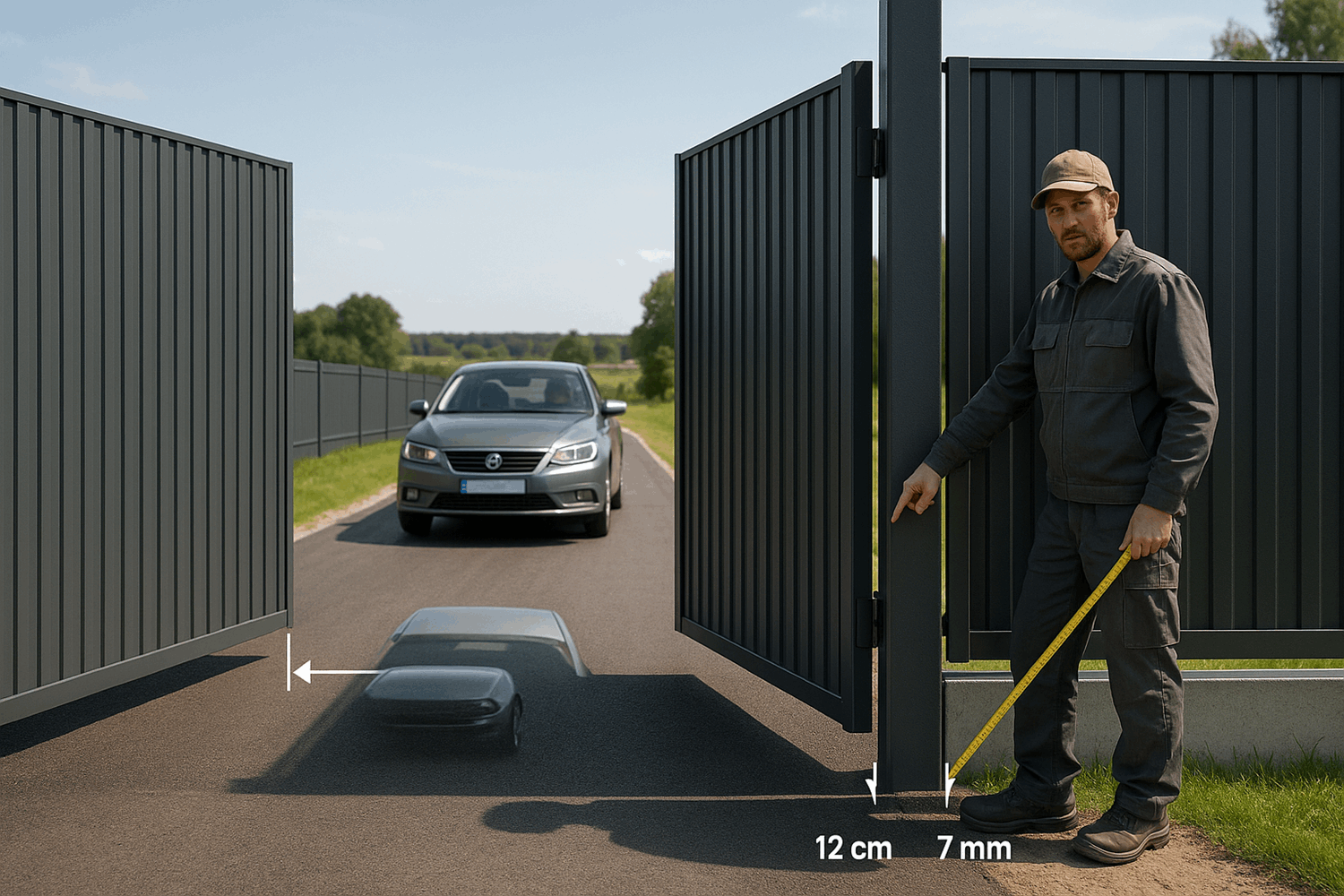

Стандартные размеры: шпаргалка

Прежде чем рисовать чертёж, нужно определиться с размерами. Можно, конечно, придумать любые цифры — хоть ворота 7 метров шириной и 3 высотой. Но есть стандартные размеры, проверенные десятилетиями практики. Они оптимальны по функциональности, прочности и цене. Отклонение от стандарта без веской причины — это либо переплата, либо неудобство в использовании.

Ниже — таблица-шпаргалка со стандартными размерами для ворот, калиток и заборов. Сохраните её или распечатайте — пригодится на всех этапах: от чертежа до закупки материалов.

Важные зазоры, которые нельзя забыть

Размеры ворот и забора — это ещё не всё. Нужно предусмотреть зазоры — расстояния между движущимися частями и землёй, между створками, между створкой и столбом. Забудете про зазоры — ворота не откроются или быстро сломаются.

• Зазор от земли до низа створки: 10-15 см. Это примерно высота вашей ладони. Зачем: чтобы створка не цепляла землю при открывании, не застревала в снегу зимой и в грязи весной. Если сделать меньше 10 см, первая же лужа или сугроб заблокирует ворота. Больше 15 см — под воротами будет огромная щель, в которую пролезет кошка или собака.
• Зазор между двумя створками распашных ворот: 5-10 мм. Это толщина двух спичек. Нужен, чтобы створки не тёрлись друг о друга при температурном расширении металла (летом труба чуть удлиняется, зимой — укорачивается). Меньше 5 мм — створки будут цепляться. Больше 10 мм — некрасивая щель посередине.
• Зазор между створкой и столбом: 5-7 мм. Чтобы створка свободно вращалась на петлях и не тёрлась об столб. Мой сосед как-то сделал этот зазор 2 мм — после первого дождя металл чуть повело, и створка начала скрипеть и заедать.
• Высота нижней лаги забора от земли: 20-30 см. Если лагу опустить ниже, она будет контактировать с влажной землёй и быстро заржавеет (даже с покраской). 20-30 см — безопасная высота, но трава под забором всё равно пролезает. Если нужен глухой низ, ставьте цоколь из кирпича или бетона.

Лайфхак: как запомнить ширину ворот

Есть простое правило, которое помогает не запутаться:

• Легковушка → 3,5 м (три с половиной шага взрослого человека).
• Газель → 4 м (четыре шага).
• Грузовик → 4,5 м (четыре с половиной шага).

Встаньте перед воротами, пройдите нужное количество широких шагов — это и будет примерная ширина проёма. Конечно, потом измерьте рулеткой точно, но для первой прикидки хватит.

Интересный факт: в Европе стандартная ширина ворот для частного дома — 3 метра, потому что машины там в среднем компактнее. В России и СНГ стандарт — 4 метра, под наши габариты и манеру вождения (у нас любят запас для манёвра). Если найдёте импортный чертёж, обязательно проверьте размеры — они могут быть рассчитаны на европейские условия.

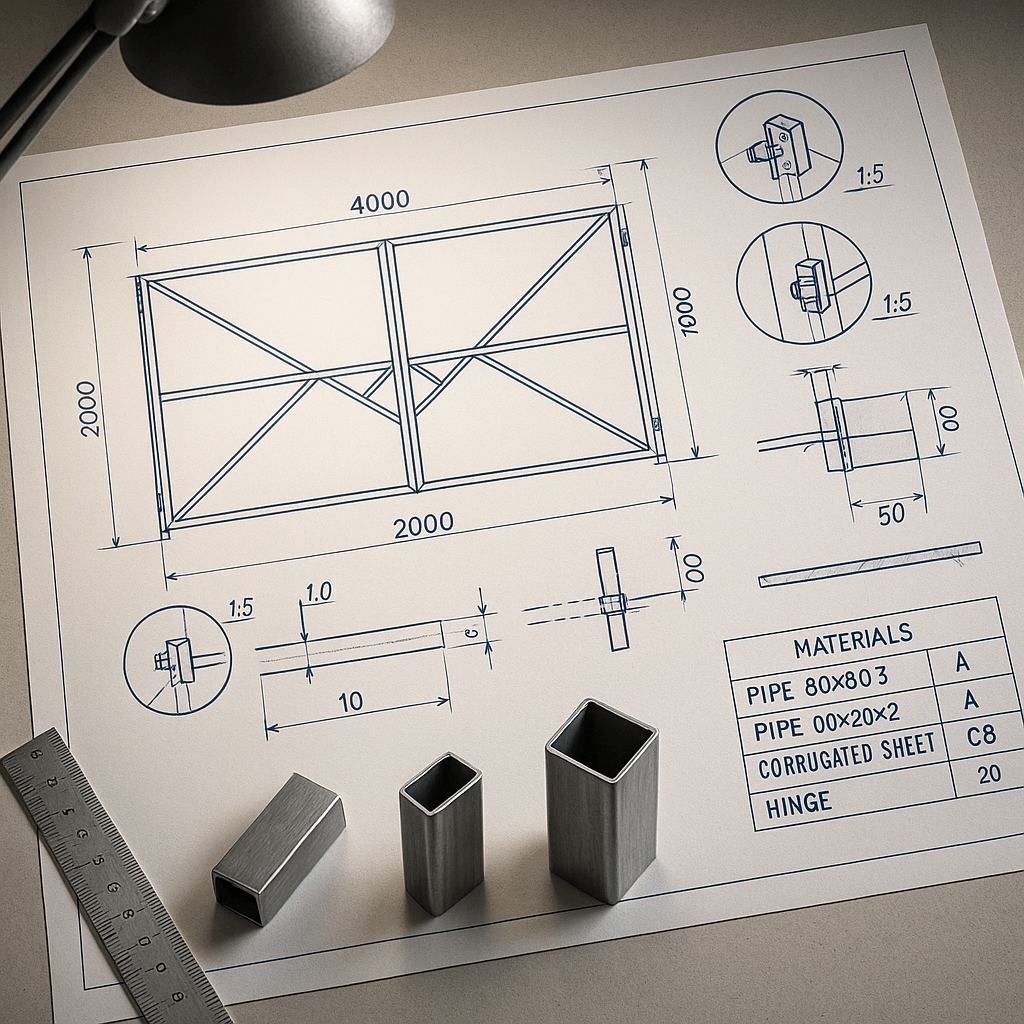

Готовые чертежи ворот с размерами

Теория — это хорошо, но руки чешутся начать? Давайте перейдём к практике. В этом разделе — готовые чертежи самых популярных конструкций ворот с точными размерами, спецификациями материалов и пояснениями по сборке. Можете взять любой чертёж, распечатать — и сразу в работу.

Каждый чертёж включает:

• Схему каркаса с указанием всех размеров (ширина, высота, расположение усилителей).
• Вид сбоку — чтобы понять толщину конструкции и зазоры.
• Узлы крепления петель, замков, обшивки — увеличенные фрагменты сложных мест.
• Спецификацию материалов — точный список того, что нужно купить: трубы, профнастил, петли, крепёж.
• Рекомендации по сварке — где усилить швы, где допустима прихватка.

Все чертежи проверены практикой. Это не теоретические выдумки, а реальные конструкции, которые стоят на тысячах участков и служат десятилетиями. Главное — точно соблюдайте размеры и не пытайтесь «улучшить» проект без понимания последствий. Любое изменение (толщина трубы, расположение усилителей) влияет на прочность и долговечность.

Разберём три основных типа ворот: распашные из профнастила (самый популярный вариант), откатные (для тех, кто экономит место) и ворота с встроенной калиткой (два в одном). Выбирайте подходящий вариант и приступайте к реализации.

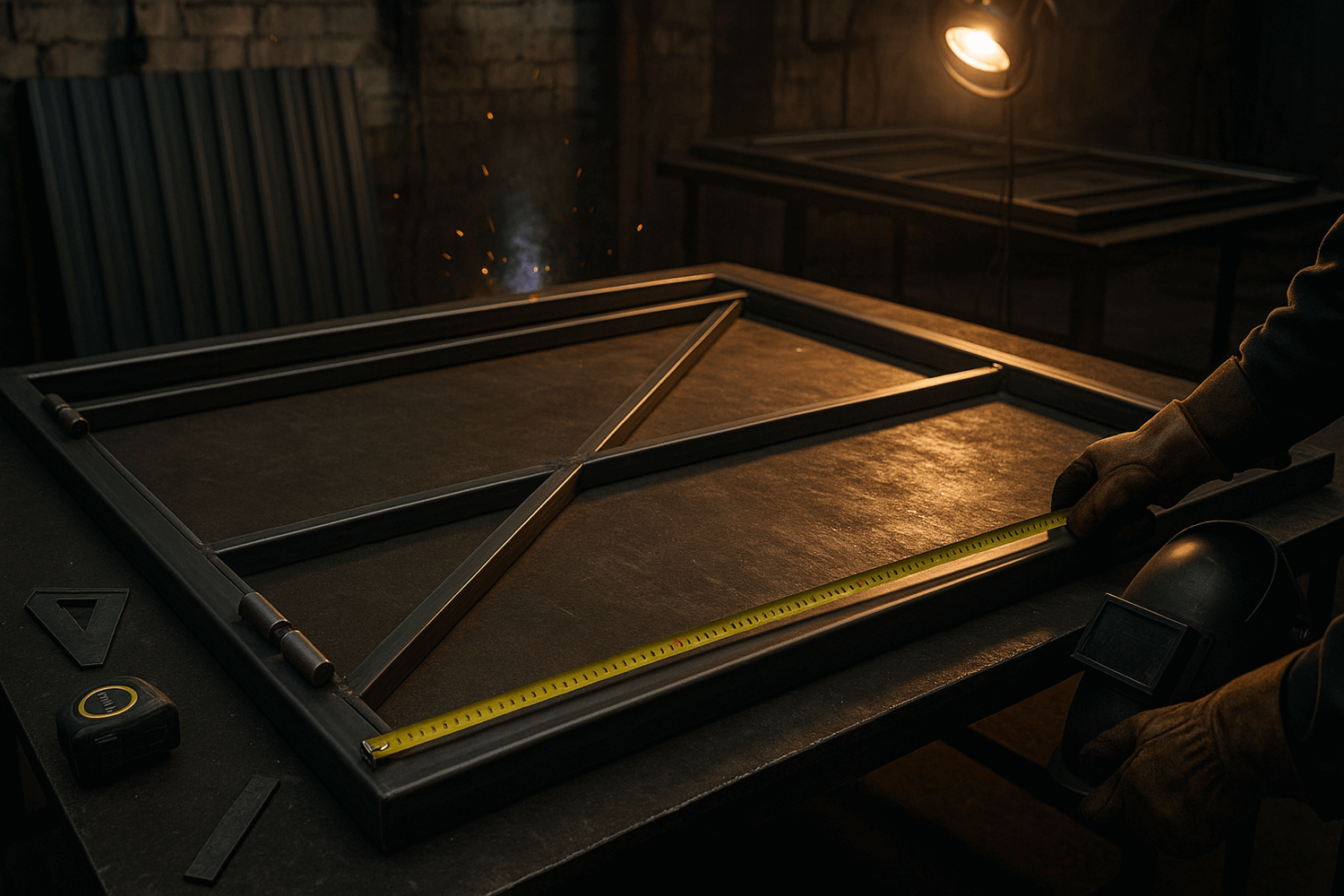

Распашные ворота из профнастила

Это классика — две створки шириной по 2 метра каждая, общий проём 4 метра, высота 2 метра. Подходит для 90% частных домов: въедет легковушка, газель и даже небольшой грузовик. Конструкция простая, надёжная, проверенная миллионами установок.

Основа чертежа — прямоугольный каркас створки с диагональным усилителем. Почему диагональ обязательна? Без неё каркас со временем «поплывёт» — превратится из прямоугольника в параллелограмм. Створка перекосится, начнёт цеплять землю или не закрываться. Диагональ работает как распорка, которая держит углы ровно 90°.

Чертёж каркаса одной створки (2×2 м)

Представьте прямоugольник высотой 2000 мм и шириной 2000 мм. Это внешний периметр каркаса, сваренный из трубы 40×20×2 мм. Внутри, по горизонтали, на высоте 1000 мм (ровно посередине) — поперечина из той же трубы. Она делит створку на два квадрата 1×1 метр.

От нижнего левого угла к верхнему правому — диагональ из трубы 40×20 мм. Она соединяет противоположные углы и не даёт каркасу деформироваться. Важно: диагональ приваривается изнутри, чтобы снаружи каркас был ровным для крепления профнастила.

На левой вертикальной стороне створки (той, что крепится к столбу) привариваются три петли: одна сверху на расстоянии 200 мм от края, одна снизу на расстоянии 200 мм от края, третья посередине. Трёх петель достаточно для створки весом до 50 кг. Если обшивка будет тяжелее (например, двухсторонняя) — ставьте четыре петли.

Спецификация материалов на двустворчатые ворота 4×2 м

Ключевые размеры, которые нельзя нарушать

• Зазор от земли: 100-150 мм. Меньше — створка будет цеплять грунт, больше — под воротами огромная щель.
• Зазор между створками по центру: 5-8 мм. На каждую створку — по 2,5-4 мм. Это предотвратит трение при температурном расширении.
• Расстояние от края створки до первой петли: 200 мм. Если меньше — нагрузка распределяется неравномерно, створка быстро провиснет.
• Высота поперечины: 1000 мм от низа каркаса. Ровно посередине — это оптимум для жёсткости.

Из практики сварщиков: самая частая ошибка — забыть проверить диагонали каркаса перед сваркой. Прихватили углы, а каркас уже перекошен на 2-3 см. После сварки уже не исправишь. Поэтому перед каждым швом меряйте обе диагонали рулеткой — они должны быть одинаковые с точностью до 2-3 мм.

Чем можно заменить диагональ, если не хватает трубы?

Некоторые мастера ставят две короткие диагонали крест-накрест вместо одной длинной. Или делают «ёлочку» — несколько коротких косых усилителей. Это тоже работает, но требует точного расчёта. Если опыта мало, лучше не экспериментировать — классическая одна диагональ надёжнее и проще.

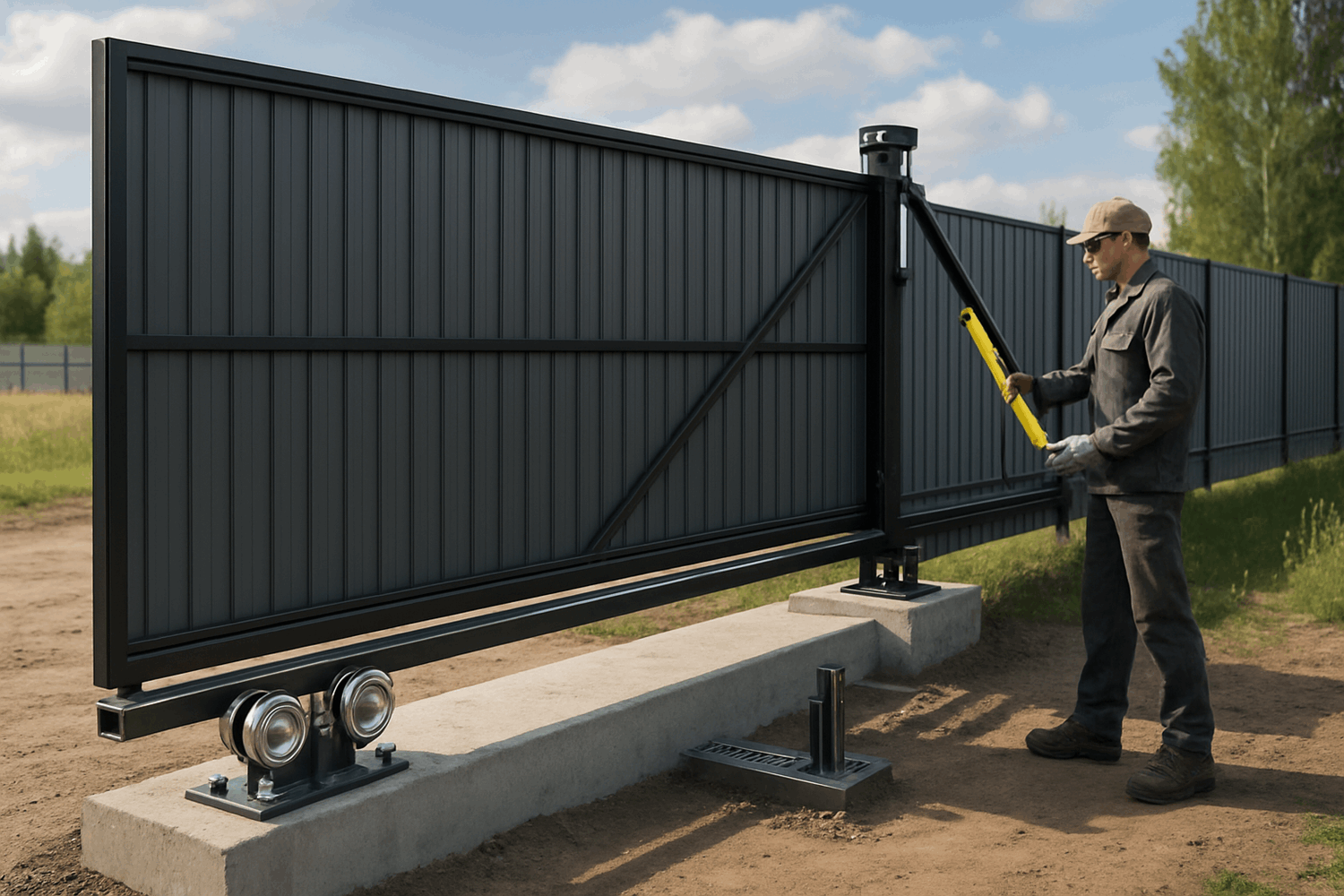

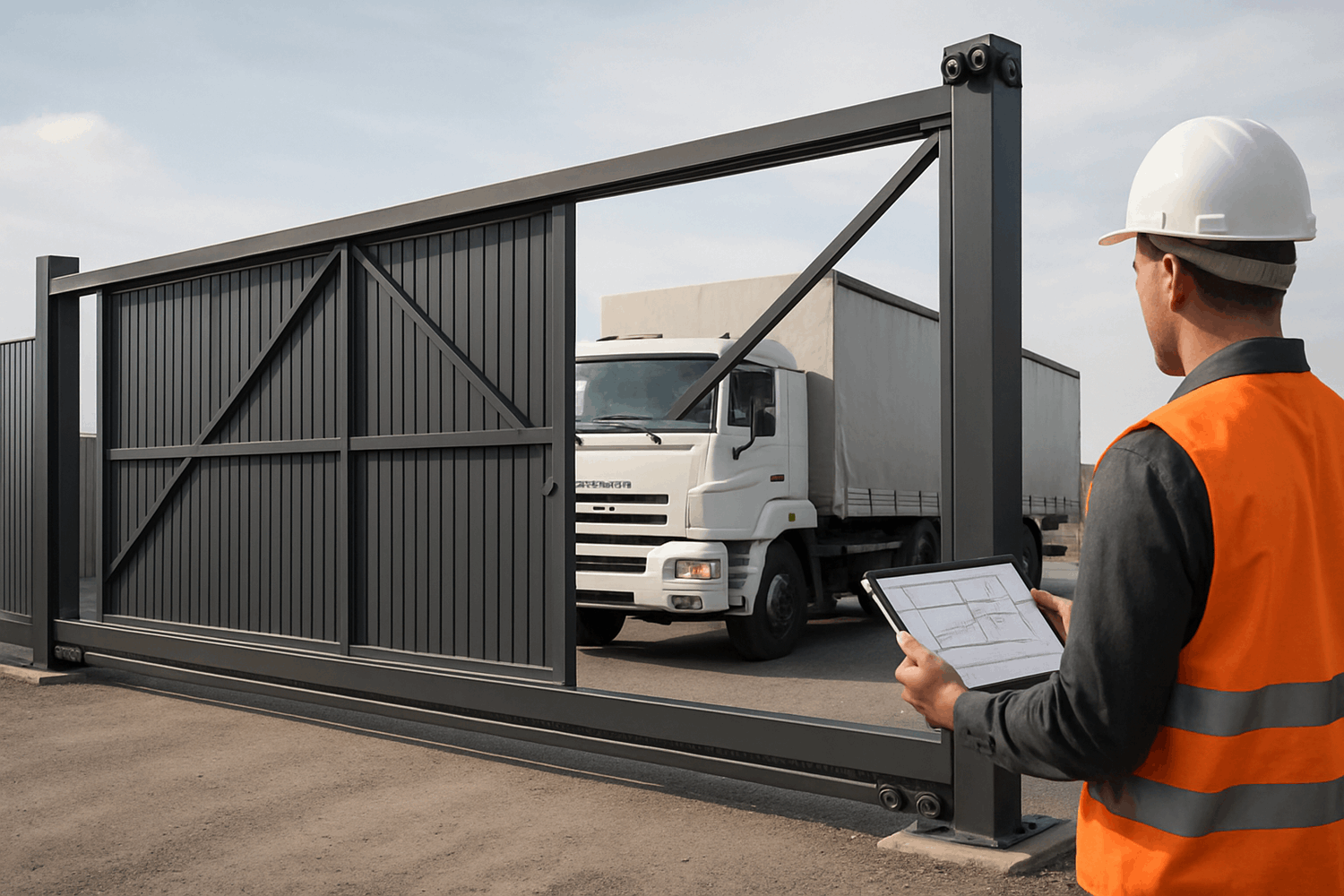

Откатные ворота

Откатные ворота — выбор для участков, где нет места для распахивания створок. Полотно шириной обычно 4-4,5 метра откатывается вдоль забора на роликовых тележках. Главная особенность: нужен противовес — часть полотна, которая заходит за линию проёма и уравновешивает основную часть.

Чертёж откатных ворот сложнее, чем распашных. Здесь три ключевых элемента: само полотно (каркас + обшивка), фундамент с закладными под роликовые тележки и система направляющих. Ошибка в любом из этих элементов — и ворота будут заедать, перекашиваться или вообще не поедут.

Чертёж полотна откатных ворот (общая длина 6 м, проём 4 м)

Расчёт длины полотна: ширина проёма × 1,5. Для проёма 4 метра полотно должно быть 6 метров. Из них 4 метра перекрывают проём, 2 метра — противовес, который заходит за столб вдоль забора.

Каркас полотна — прямоугольник высотой 2000 мм и длиной 6000 мм из трубы 60×40×2 мм (для откатных берут трубу покрепче, чем для распашных). Внутри — две горизонтальные поперечины на высоте 700 мм и 1400 мм от низа. Они делят полотно на три горизонтальные зоны и усиливают конструкцию против прогиба.

Снизу каркаса, по всей длине, приваривается направляющая балка — специальный П-образный профиль (обычно 60×70 мм или 71×65 мм), по которому катятся ролики. Балка крепится строго по нижнему краю каркаса, без перекосов — иначе ворота пойдут наискосок.

Фундамент под откатные ворота

Это отдельный чертёж — схема бетонного основания, на которое устанавливаются роликовые тележки. Без правильного фундамента откатные ворота не будут работать.

Размеры фундамента: длина 2 метра (половина ширины проёма), ширина 50 см, глубина 1,5 м. Фундамент располагается вдоль линии забора со стороны отката — туда, куда будет уходить противовес.

Внутрь фундамента закладывается швеллер (металлическая балка П-образного сечения) длиной 2 метра, размером 16-20. К швеллеру привариваются анкерные пластины или арматура, чтобы он намертво «сидел» в бетоне. К этому швеллеру потом крепятся роликовые тележки болтами — их можно регулировать по высоте, чтобы выставить полотно идеально ровно.

Важно: фундамент должен отстояться минимум 2 недели (лучше 4) перед установкой ворот. Свежий бетон даёт усадку, и если поставить ворота раньше — фундамент может чуть просесть, полотно перекосится. Мой знакомый торопился — поставил через неделю. Через месяц ворота начали заедать, пришлось регулировать заново.

Спецификация материалов на откатные ворота (проём 4 м)

Порядок сборки (кратко)

1. Выкопать яму под фундамент 2×0,5×1,5 м вдоль забора.
2. Установить швеллер с анкерными креплениями, выставить по уровню.
3. Залить бетоном, дать отстояться 3-4 недели.
4. Сварить каркас полотна, проверить диагонали (должны быть одинаковые).
5. Приварить направляющую балку строго по нижнему краю каркаса.
6. Установить роликовые тележки на швеллер в фундаменте, отрегулировать высоту.
7. Надеть полотно на ролики, проверить плавность хода.
8. Установить верхние и нижние уловители, зафиксировать полотно в закрытом положении.
9. Обшить каркас профнастилом.

Можно ли сделать откатные ворота без фундамента?

Нет. Точнее, можно попробовать поставить тележки на столбики или сваи, но это ненадёжно. Под весом полотна (60-80 кг) и при постоянном движении столбики начнут проседать неравномерно, ворота перекосятся. Фундамент — это не прихоть, а необходимость для откатной системы. Экономить на нём — выбросить деньги на ветер.

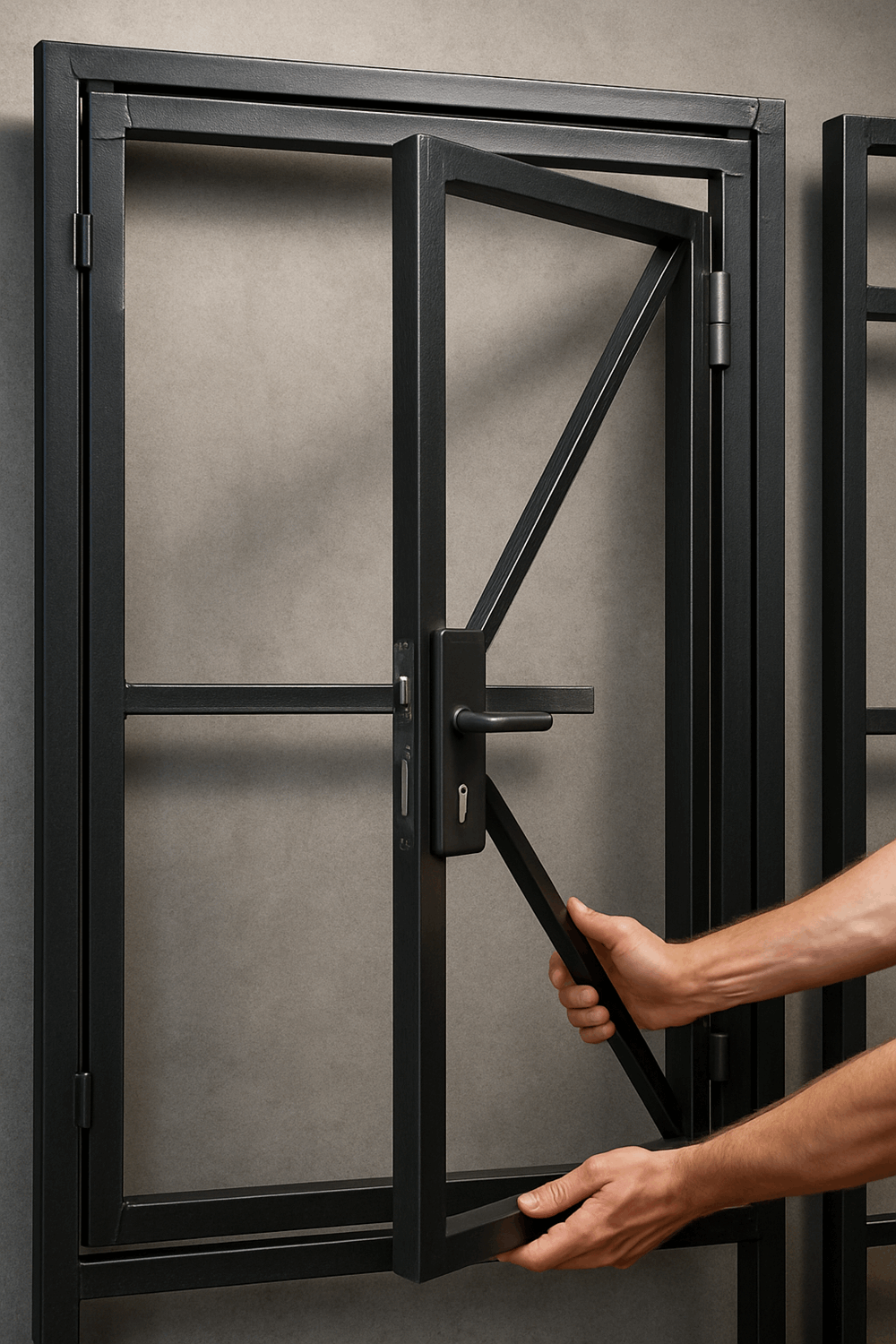

Ворота с встроенной калиткой

Это решение «два в одном»: в одну из створок ворот встроена калитка. Удобно, когда мало места вдоль забора и не хочется делать отдельный проём. Вышли из дома за почтой — открыли только калитку, не трогая тяжёлые створки. Заехала машина — открыли ворота полностью.

Главный нюанс: каркас створки с калиткой нужно усилить. Обычный каркас 2×2 м вырезается под калитку — получается большой проём. Без дополнительных усилителей створка быстро «поплывёт», калитка начнёт заедать или провиснет.

Чертёж створки с встроенной калиткой

Базовый каркас створки — прямоугольник 2000×2000 мм из трубы 40×20 мм. Внутри вырезается проём под калитку: ширина 900 мм, высота 1800 мм. Проём располагается с правой стороны створки (если смотреть снаружи), отступив от правого края 100 мм и от верха 100 мм.

Вокруг проёма калитки привариваются усилители — вертикальные стойки из трубы 40×40 мм (покрепче, чем основной каркас). Левая стойка калитки — это часть основного каркаса створки. Правая стойка — дополнительная, приваривается на расстоянии 900 мм от левой.

Под проёмом калитки (между низом створки и низом калитки) остаётся пространство — туда идёт горизонтальная перемычка из трубы 40×20 мм. Эта перемычка держит нагрузку от нижней части створки и не даёт проёму калитки «раскрываться».

Сама калитка — отдельный прямоугольный каркас 900×1800 мм из трубы 40×20 мм, с одной диагональю для жёсткости. Калитка навешивается на две петли (сверху и снизу) к левой стойке проёма. Открывается внутрь участка.

Спецификация материалов на ворота с калиткой (общий проём 4 м, створка с калиткой — 2 м)

Три ошибки, которые губят ворота с калиткой

1. Не усилили стойки проёма. Просто вырезали прямоугольник в каркасе и повесили калитку. Через полгода створка провисла, калитка начала цеплять порог. Правильно: стойки проёма делать из трубы 40×40 мм, а не 40×20 мм.
2. Забыли про порог калитки. Калитка висит в воздухе, снизу зазор 10-15 см (как у ворот). Зимой под калитку задувает снег, летом — пыль. Правильно: под калиткой ставить невысокий порожек (5-7 см) — отрезок трубы или полосу металла, приваренную к низу проёма. Калитка оставит зазор 1-2 см над порогом — достаточно для открывания, но снег не надует.
3. Калитка открывается наружу. Кажется удобным — открыл, вышел, не загораживает проход. Но по факту это опасно: калитка может ударить прохожего на тротуаре или случайно распахнуться от ветра. Правильно: калитка всегда внутрь участка, как и створки ворот.

Практический совет: если делаете ворота с калиткой, обязательно предусмотрите ограничитель открывания для калитки — небольшой отрезок уголка или цепочку, которая не даст калитке открыться больше чем на 100-110°. Иначе при сильном рывке калитка может ударить в каркас створки, погнуть петли или повредить замок.

Можно ли встроить калитку в откатные ворота?

Технически можно, но это сложно и нецелесообразно. Откатное полотно и так довольно тяжёлое (60-80 кг), а вырезанный проём под калитку ослабит конструкцию. Плюс калитка в откатных воротах будет «ездить» вместе с полотном — неудобно. Если нужны откатные ворота + калитка, делайте их отдельно: откатные ворота в одном месте, калитка рядом в заборе.

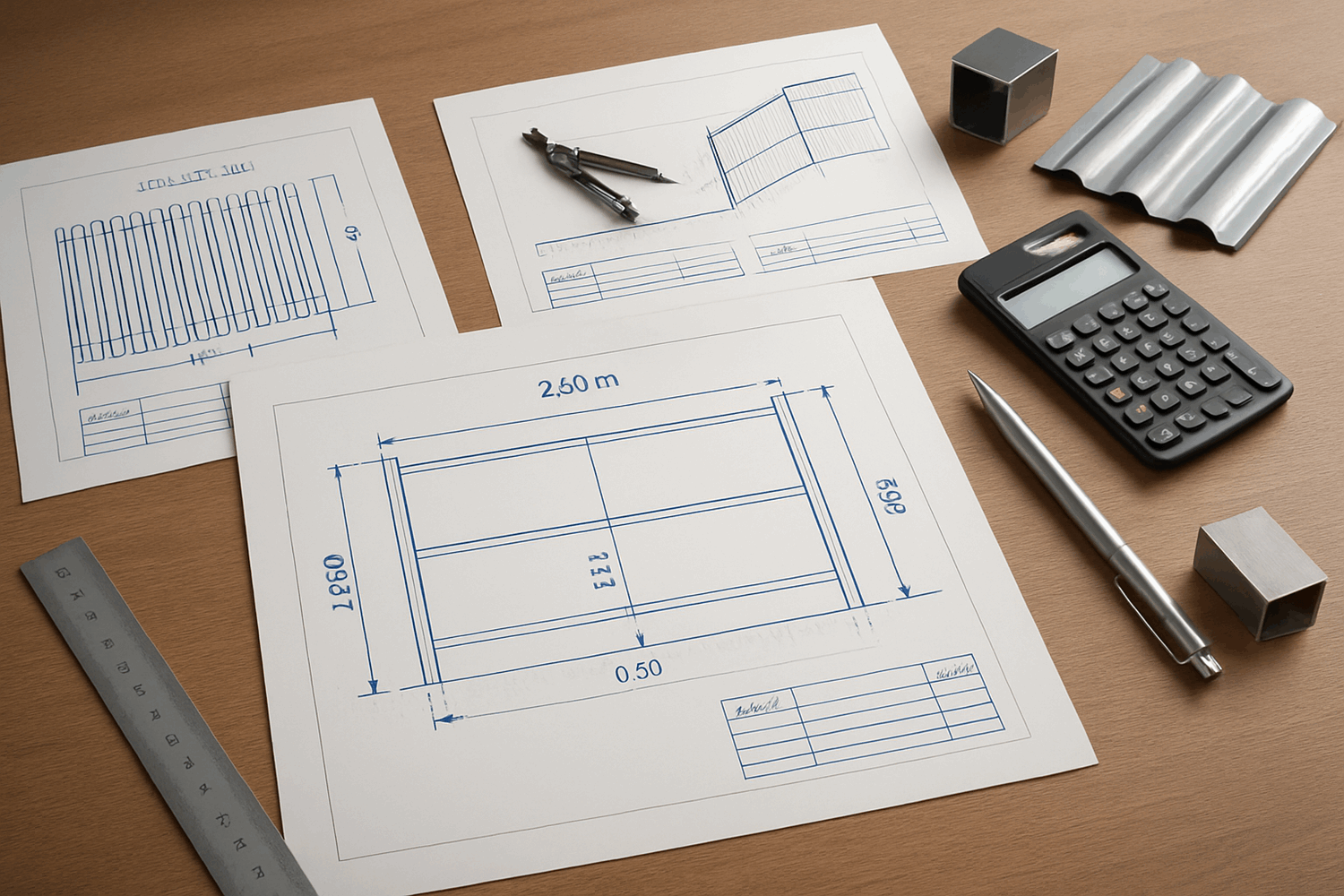

Готовые чертежи заборов с размерами

С воротами разобрались, теперь о заборах. Принцип тот же: берёте готовый чертёж, адаптируете под свой участок и начинаете строить. Чертёж забора проще, чем чертёж ворот — меньше движущихся частей, нет петель и замков. Но есть свои тонкости, особенно если участок не идеально ровный.

В этом разделе — три типовых чертежа: для ровного участка (самый простой случай), для участка с уклоном (требует дополнительных расчётов) и для забора из евроштакетника (с точным расчётом расстояний между планками). Каждый чертёж включает схему секции, спецификацию материалов и рекомендации по монтажу.

Главное правило: забор — это набор одинаковых секций. Нарисовали одну секцию правильно — размножили её по всей длине участка. Ошиблись в одной — ошибётесь во всех. Поэтому первую секцию проверяйте особенно тщательно: уровнем, отвесом, рулеткой.

Забор из профнастила на ровном участке

Это базовый чертёж, который подходит для 80% участков. Идеально ровная земля встречается редко, но если перепад высоты меньше 5 см на 10 метров — считайте участок ровным. Такие небольшие отклонения легко компенсируются при установке столбов.

Стандартная секция забора — это два столба на расстоянии 2,5 метра друг от друга, между ними две горизонтальные лаги (профильные трубы), к которым крепятся листы профнастила. Высота забора — 2 метра. Это оптимум для приватности: человек ростом 180 см не видит, что происходит на участке, но забор не выглядит как крепостная стена.

Чертёж одной секции 2,5 м

Два столба из трубы 60×60×3 мм, высота надземной части — 2,2 метра (2 м забор + 20 см выступает сверху для крепления козырька или просто для запаса). Подземная часть столба — 1-1,2 метра, забетонирована. Глубина больше уровня промерзания грунта (в средней полосе России это 0,8-1 м), чтобы столбы не выпирало морозом.

Между столбами, на высоте 30 см от земли — нижняя лага из трубы 40×20×2 мм. На высоте 1,7 м от земли — верхняя лага из той же трубы. Лаги привариваются к столбам горизонтально, строго по уровню. Если нижнюю лагу опустить ниже 20 см от земли, она будет контактировать с влагой и быстро заржавеет.

К лагам крепятся листы профнастила С8 (волна высотой 8 мм) толщиной 0,45 мм. Крепление — кровельные саморезы с резиновой шайбой, по 6-8 штук на лист (по 3-4 на каждую лагу). Саморезы вкручиваются в нижнюю волну профнастила — там контакт с лагой максимальный.

Спецификация материалов на 20 метров забора (8 секций)

Порядок монтажа (пошагово)

1. Разметка участка. Вбейте колышки по линии забора через каждые 2,5 м. Натяните между крайними колышками шнур — это линия фасада забора. Проверьте, чтобы все колышки стояли на одной линии.
2. Бурение ям под столбы. В местах колышков пробурите ямы диаметром 20-25 см и глубиной 1,2 м. Используйте ручной или мотобур.
3. Установка угловых столбов. Установите первый и последний столбы, выставьте их строго вертикально по отвесу или уровню, залейте бетоном. Дайте бетону схватиться сутки.
4. Установка промежуточных столбов. Натяните шнур между верхушками угловых столбов. По этому шнуру выставляйте все промежуточные столбы — верхушки должны касаться шнура. Забетонируйте. Выдержите 3-5 дней до полного застывания бетона.
5. Приварка лаг. Приварите нижние лаги на высоте 30 см от земли, верхние — на высоте 1,7 м. Проверяйте горизонталь уровнем. Зачистите швы, покрасьте.
6. Крепление профнастила. Начинайте с угла. Первый лист выставьте вертикально по уровню, закрепите саморезами. Следующий лист укладывайте с нахлёстом в одну волну на предыдущий.

По опыту строителей: самая частая ошибка на ровном участке — не проверить диагонали. Вы разметили прямоугольный участок 20×30 м, вбили колышки. Но если диагонали не равны — это не прямоугольник, а трапеция. Забор пойдёт криво. Обязательно меряйте рулеткой обе диагонали — они должны совпадать с точностью до 2-3 см.

Можно ли сэкономить и поставить столбы реже — через 3 метра?

Можно, но рискованно. При расстоянии больше 2,5-3 м профнастил начинает прогибаться от ветра, особенно если у вас открытая местность (поле, степь). Лист С8 рассчитан на пролёт до 2,5 м. Если участок защищён от ветра (в лесу, между домами) — можете рискнуть и сделать 3 м. Но лучше не экономить 1-2 столба и спать спокойно.

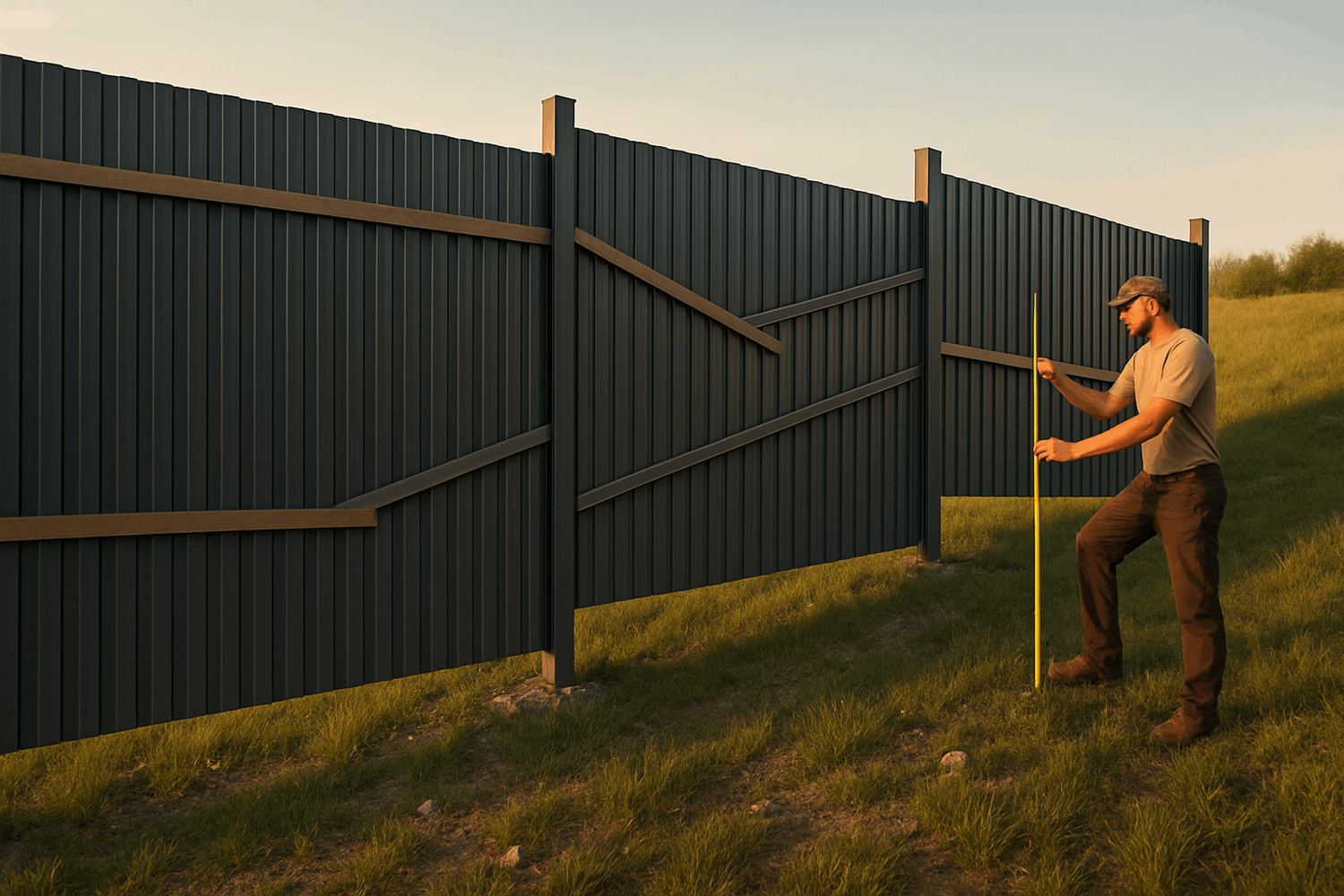

Забор на участке с уклоном

Если ваш участок не ровный, а идёт под уклон (даже небольшой — 10-15 см на 10 метров), чертёж усложняется. Нельзя просто поставить все столбы одинаковой высоты — забор получится либо волнами, либо с огромными щелями снизу. Нужно выбрать один из двух методов: ступенчатый или параллельный грунту.

Оба метода рабочие, но подходят для разных ситуаций. Ступенчатый проще и дешевле, но забор выглядит «лесенкой». Параллельный грунту — сложнее в расчётах, зато красивее и не создаёт ступеней.

Ступенчатый метод

Участок делится на горизонтальные ступени — каждая ступень ровная, между ступенями — перепад высоты. Представьте лестницу: каждая ступенька горизонтальная, но они расположены на разных уровнях.

Чертёж секции остаётся тем же — столбы 60×60, лаги 40×20, профнастил 2 м высотой. Но высота столбов меняется: на верхней части склона столбы короче, на нижней — длиннее. Разница в высоте столбов равна перепаду высоты участка на длине секции.

Пример: уклон 20 см на 10 метров. Делим на 4 секции по 2,5 м. Перепад на одну секцию = 20 см ÷ 4 = 5 см. Первый столб (в верхней точке) — подземная часть 1,2 м, надземная 2,2 м. Второй столб — подземная часть 1,2 м, надземная 2,25 м. Третий — 2,3 м. Четвёртый — 2,35 м. Пятый — 2,4 м.

Профнастил в местах ступеней подрезается по диагонали — чтобы нижний край шёл параллельно земле, а верхний — параллельно верхней лаге. Получается, что в месте перепада лист имеет трапециевидную форму.

Метод параллельно грунту

Забор повторяет линию склона — идёт под тем же углом, что и земля. Все столбы одинаковой высоты, но нижний край забора идёт наклонно вслед за уклоном участка. Выглядит естественно и цельно, без ступенек.

Сложность: нужно точно измерить угол уклона и перенести его на чертёж. Лаги привариваются к столбам под углом, профнастил крепится так же под наклоном. Требуется больше точности при монтаже.

Как измерить угол уклона: натяните горизонтальный шнур от верхней точки участка. В нижней точке измерьте рулеткой расстояние от шнура до земли — это перепад высоты. Разделите перепад на длину участка — получите процент уклона. Например, перепад 30 см на 10 м = 3% уклона.

На чертеже укажите: столбы одинаковой надземной высоты (2,2 м), но нижняя лага идёт под углом 3° к горизонтали. Верхняя лага параллельна нижней (тоже под 3°). Профнастил крепится вертикально к лагам — в итоге весь забор наклонён на 3° вслед за склоном.

Какой метод выбрать?

Совет мастера: если уклон небольшой (до 10 см на 10 м), используйте ступенчатый метод — он в 2 раза быстрее. Если уклон средний (10-30 см), смотрите что важнее: скорость или красота. Если уклон большой (больше 30 см) — только параллельно грунту, иначе ступени будут слишком заметны и некрасивы.

Что делать, если участок неравномерный — в одном месте подъём, в другом спуск?

Комбинируйте методы. Разбейте участок на зоны: где уклон пологий — ступенчатый метод, где крутой — параллельно грунту. Главное — чтобы в местах перехода между методами забор выглядел аккуратно. Рекомендую в таких местах ставить ворота или калитку — они естественно разделяют забор на секции и скрывают переход.

Забор из евроштакетника

Евроштакетник — это металлические планки с полимерным покрытием, которые крепятся к лагам с зазором между собой. В отличие от глухого профнастила, такой забор пропускает воздух и свет, но при этом закрывает участок от любопытных глаз. Выглядит современно, служит 30+ лет, но требует более точного чертежа, чем профнастил.

Главная сложность: нужно рассчитать точное расстояние между планками, чтобы на последнем метре забора не осталось огромный зазор или, наоборот, планки не налезли друг на друга. Ошибка на 5 мм в шаге — и к концу секции накопится 5-7 см несовпадения.

Чертёж секции евроштакетника 2,5 м

Основа та же: два столба 60×60 мм на расстоянии 2,5 м, две лаги 40×20 мм на высоте 30 см и 1,7 м от земли. Но вместо сплошного профнастила к лагам крепятся отдельные планки евроштакетника.

Стандартная планка: ширина 80-130 мм (самые популярные — 100 мм и 120 мм), высота 1,5 м или 1,8 м, толщина металла 0,45-0,5 мм. Планки крепятся к лагам саморезами — по 2 самореза на каждую лагу (всего 4 самореза на планку).

Расчёт количества планок и расстояния между ними:

Возьмём секцию 2,5 м (2500 мм) и планки шириной 100 мм. Нужно понять, сколько планок влезет и какой зазор оставить между ними.

Формула: (Длина секции) = (Количество планок × Ширина планки) + ((Количество планок - 1) × Зазор)

Пример расчёта для односторонней установки с зазором 50 мм:

• Длина секции = 2500 мм
• Ширина планки = 100 мм
• Желаемый зазор = 50 мм
• Количество планок = 2500 ÷ (100 + 50) = 2500 ÷ 150 = 16,6 планок

Округляем до 16 или 17 планок. Если взять 16 планок, пересчитываем точный зазор:

Зазор = (2500 - 16 × 100) ÷ (16 - 1) = (2500 - 1600) ÷ 15 = 900 ÷ 15 = 60 мм

Итого: на секцию 2,5 м нужно 16 планок шириной 100 мм с зазором 60 мм между ними. Это нужно указать на чертеже.

Два способа монтажа: односторонний и шахматный

Односторонний монтаж

Все планки крепятся с одной стороны лаг (обычно со стороны улицы). Проще и быстрее, но забор просматривается под углом — если идти вдоль забора сбоку, видно участок сквозь зазоры. Подходит, если важна вентиляция и не критична полная приватность.

Шахматный монтаж (ёлочка)

Планки крепятся с двух сторон лаг в шахматном порядке со смещением. Одна планка снаружи, следующая — изнутри, с нахлёстом 20-30 мм. Получается, что с любой стороны забор кажется глухим, но воздух проходит. Красивее и приватнее, но расход штакетника в 1,5-2 раза больше и монтаж дольше.

На чертеже шахматного монтажа нужно указать не только зазор между планками на одной стороне, но и величину смещения — насколько планка с обратной стороны перекрывает зазор с лицевой. Обычно смещение = половина ширины планки. Для планок 100 мм смещение 50 мм — тогда каждая планка с обратной стороны точно закрывает зазор с лицевой.

Спецификация материалов на забор из евроштакетника, 20 м (односторонний монтаж)

Важная деталь: при покупке евроштакетника обязательно берите планки из одной партии. Даже у одного производителя оттенок покрытия может слегка отличаться от партии к партии. Разница в 1-2 тона незаметна в магазине, но на заборе будет бросаться в глаза. Мой сосед докупал 20 планок через месяц — они оказались чуть темнее, теперь на заборе видна граница.

Как крепить планки, чтобы они стояли строго вертикально?

Используйте шаблон-распорку — отрезок доски или фанеры шириной ровно 60 мм (или какой у вас зазор). Прикрепили первую планку по уровню. Приложили распорку к ней, придвинули вторую планку вплотную к распорке — зазор автоматически получается точный. Прикрутили вторую планку, переложили распорку — и так далее. Без шаблона вы замучаетесь мерить каждый зазор рулеткой.

Как сделать чертеж самостоятельно

Готовые чертежи — это удобно, но они под стандартные размеры. Что если ваш участок нестандартный? Проём для ворот не 4 метра, а 3,6? Забор нужен высотой 2,3 м, а не 2? Или вообще хотите сделать что-то своё — комбинированную конструкцию, необычную форму?

Тогда нужно рисовать чертёж с нуля. Звучит страшно, но на деле это проще, чем кажется. Если умеете держать линейку и карандаш — справитесь. Даже если последний раз чертили в школе на уроках геометрии.

В этом разделе — пошаговая инструкция: как измерить участок, какую программу использовать для черчения (или можно ли обойтись бумагой и ручкой), и как превратить замеры в понятный чертёж. Главное правило: чертёж — это не произведение искусства. Это рабочий документ для вас или строителей. Важна точность размеров, а не красота линий.

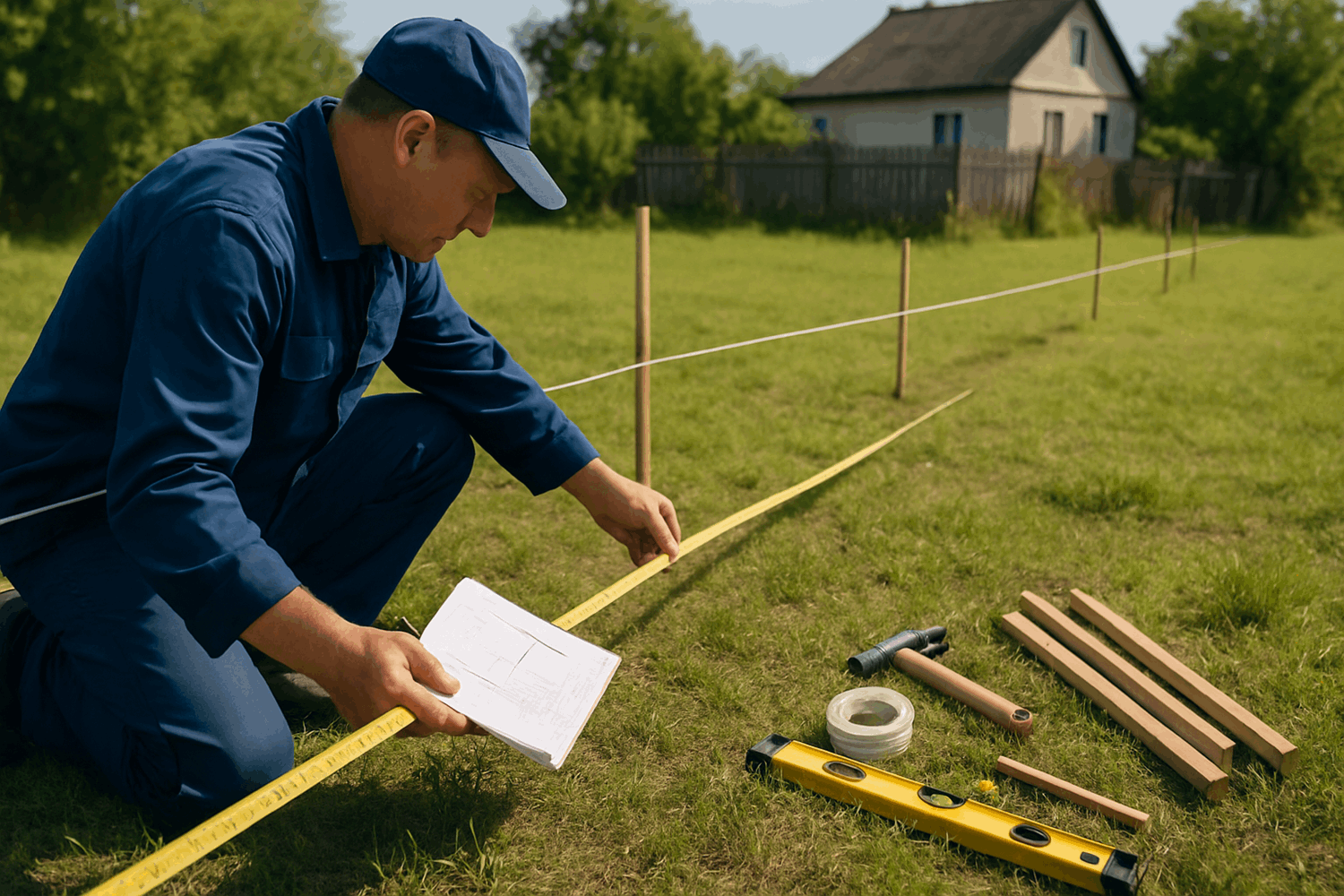

Измерение участка

Прежде чем что-то чертить, нужно снять точные замеры на местности. Без этого чертёж будет абстрактной картинкой, которая не совпадёт с реальностью. А переделывать, когда столбы уже забетонированы — дорого и обидно.

Вам понадобится минимальный набор инструментов: рулетка (желательно 20-30 метров), колышки (деревянные или металлические), молоток, моток прочной верёвки или шнура, строительный уровень (пузырьковый или лазерный) и блокнот с ручкой для записи.

Шаг 1: определите линию забора

Найдите границу вашего участка. Обычно она обозначена в документах — межевом плане. Если границы не очевидны (нет старого забора, меток, соседского забора), вызовите геодезиста — он вынесет границы на местность по координатам. Ошибка здесь чревата конфликтом с соседями или сносом забора по решению суда.

Вбейте колышки в двух крайних точках будущего забора — начало и конец. Натяните между ними шнур. Это базовая линия, вдоль которой пойдёт забор. Проверьте, чтобы шнур не провисал — он должен быть натянут туго.

Шаг 2: измерьте длину забора

Вдоль натянутого шнура измерьте рулеткой расстояние от первого колышка до последнего. Запишите точную цифру в блокнот — например, 23,4 метра. Не округляйте «на глаз» до 23 или 24 — потеряете точность.

Если линия забора не прямая, а с поворотами (например, участок углом), разбейте её на отрезки. Вбейте колышек в месте поворота, измерьте каждый отрезок отдельно. Запишите: «Отрезок 1: 12,6 м, угол поворота 90°. Отрезок 2: 18,3 м».

Шаг 3: отметьте место для ворот и калитки

Определите, где будут ворота. Обычно это въезд с дороги — там, где удобно заезжать машине. Вбейте два колышка, обозначающие края проёма для ворот. Измерьте расстояние между ними — это ширина проёма. Стандарт — 3,5-4 м, но у вас может быть по-другому.

Измерьте также расстояние от начала забора (первого колышка) до проёма ворот. Запишите: «Ворота на расстоянии 8,2 м от левого края участка, ширина проёма 3,8 м». То же самое с калиткой, если она отдельная.

Шаг 4: проверьте перпендикулярность углов

Если ваш участок прямоугольный (а так у большинства), нужно проверить, что углы действительно прямые — 90°. Для этого используйте метод 3-4-5 из геометрии (египетский треугольник).

От углового колышка отмерьте вдоль одной стороны 3 метра, поставьте метку. Вдоль другой стороны — 4 метра, поставьте метку. Измерьте расстояние между метками по прямой (диагональ). Если получилось ровно 5 метров — угол 90°. Если больше или меньше — угол кривой, нужно корректировать положение колышков.

Этот метод работает с любыми кратными числами: 6-8-10 метров, 9-12-15 метров. Чем больше треугольник, тем точнее проверка.

Шаг 5: измерьте перепады высоты (если участок неровный)

Если земля не идеально ровная, нужно измерить уклон. Натяните горизонтальный шнур от высшей точки участка (используйте уровень, чтобы убедиться, что шнур горизонтален). В низшей точке измерьте рулеткой расстояние от шнура до земли — это перепад высоты.

Запишите: «Уклон вдоль забора: перепад 18 см на длине 15 метров». Эта информация понадобится для выбора метода монтажа (ступенчатый или параллельно грунту).

Шаг 6: зарисуйте схему участка

В блокноте нарисуйте эскиз — упрощённый план вашего участка. Не нужна точность до миллиметра, достаточно примерных пропорций. Обозначьте:

• Границы участка (прямоугольник или другая форма)
• Линию забора со всеми размерами
• Места ворот и калитки с указанием расстояний
• Углы поворота (если есть)
• Перепады высоты (если есть)
• Препятствия: деревья, столбы электропередач, люки, подземные коммуникации

Этот эскиз — основа для будущего чертежа. Теперь вы точно знаете, что рисовать.

Частая ошибка при замерах — не учесть подземные коммуникации. Перед началом работ обязательно запросите в местной администрации или у поставщиков услуг схему прокладки газа, воды, канализации, электрокабелей. Бывает, что газовая труба проходит ровно там, где вы планировали столб для ворот. Переносить столб на этапе замеров — минута, после бетонирования — катастрофа.

Что делать, если участок большой и рулетки не хватает?

Используйте лазерный дальномер (продаётся в строительных магазинах за 2000-5000 рублей). Навели луч на дальнюю точку, нажали кнопку — прибор показал расстояние с точностью до сантиметра. В разы быстрее и точнее, чем таскать 30-метровую рулетку. Если покупать дальномер не хочется, можно взять в аренду на день — обычно 300-500 рублей.

После завершения замеров у вас должен быть эскиз с точными цифрами. Это 80% работы. Осталось перенести замеры в чистовой чертёж — на бумагу с линейкой или в компьютерную программу. Об этом — в следующем разделе.

Программы для черчения

Замеры сняты, эскиз готов. Теперь нужно превратить его в чистовой чертёж с точными размерами и понятными обозначениями. Здесь три пути: рисовать от руки на бумаге, использовать простую бесплатную программу или профессиональное ПО. Выбор зависит от сложности проекта и ваших навыков.

Главное правило: инструмент не важен, важна точность размеров. Аккуратный чертёж карандашом на миллиметровке лучше кривой схемы в дорогой программе. Строители смотрят не на красоту, а на цифры.

Вариант 1: рисовать от руки (бюджетно и просто)

Для простых конструкций — распашных ворот, прямого забора без уклона — достаточно бумаги, линейки, карандаша и ластика. Купите лист миллиметровки формата А3 (стоит 20-30 рублей в канцтоварах) или обычный лист в клетку.

Порядок работы:

1. Выберите масштаб. Для ворот удобен 1:10 (1 см на бумаге = 10 см в реальности). Для забора на большом участке — 1:50 или 1:100.
2. Нарисуйте вид спереди: прямоугольник створки ворот или секции забора. Укажите размеры по периметру.
3. Добавьте внутренние элементы: лаги, диагонали, усилители. Проставьте все расстояния.
4. Нарисуйте вид сбоку — чтобы показать толщину каркаса, зазоры, глубину столбов.
5. В углу листа сделайте табличку: название чертежа, масштаб, дата, ваше имя.

Главное: все линии чёткие, цифры читаемые, размеры указаны полностью. Если линия кривая — перечертите, не жалейте бумаги. Лучше сделать три черновика и один чистовик, чем работать по неразборчивой схеме.

Вариант 2: простые программы (для новичков)

SketchUp Free — бесплатная онлайн-версия популярной программы для 3D-моделирования. Работает прямо в браузере, регистрация не нужна. Интерфейс интуитивный: тыкаете мышкой, рисуете линии, создаёте объёмные фигуры.

Плюсы: видите конструкцию в 3D, можно покрутить модель со всех сторон. Программа автоматически проставляет размеры, если включить инструмент «Рулетка». Подходит для простых проектов — ворота, калитка, секция забора.

Минусы: для сложных чертежей с множеством деталей неудобно. Нет профессиональных обозначений по ГОСТ, экспортировать в DWG (формат для строителей) нельзя в бесплатной версии.

Онлайн-калькуляторы заборов и ворот — специализированные сервисы, где вы вводите размеры, а программа рисует схему и считает материалы. Примеры: сайты производителей профнастила, калькуляторы на строительных порталах.

Плюсы: быстро, не нужно ничего устанавливать, сразу получаете список материалов. Минусы: шаблонные решения, нельзя сделать нестандартную конструкцию.

Вариант 3: профессиональные программы (для сложных проектов)

AutoCAD — стандарт в строительной отрасли. Все профессиональные проектировщики используют его. Можете нарисовать что угодно: от простых ворот до многоэтажного дома. Экспорт в любые форматы, полная библиотека обозначений по ГОСТ.

Но: программа платная (от 150 000 рублей в год), сложная в освоении. Без обучения разобраться за пару часов не получится. Есть бесплатная пробная версия на 30 дней — можете попробовать, но для одного чертежа ворот это избыточно.

KOMPAS-3D — российский аналог AutoCAD. Интерфейс на русском, обозначения по российским ГОСТам «из коробки». Тоже платный, но есть бесплатная версия KOMPAS-3D Home для некоммерческого использования.

Подходит, если планируете в будущем делать много чертежей — не только ворот, но и других конструкций. Потратите неделю на изучение, зато потом рисовать будете за час.

Какой вариант выбрать?

Из практики: 70% самозастройщиков рисуют первый чертёж от руки на листе в клетку. И это нормально. Программы имеют смысл, если делаете несколько объектов (ворота + калитка + 3 секции забора с разными высотами). Для простых распашных ворот 4×2 м карандаша и линейки хватит за глаза.

Нужно ли соблюдать ГОСТ, если чертёж для себя?

Если строите сами — необязательно. Главное, чтобы вы сами понимали свой чертёж. Но если нанимаете бригаду — лучше хотя бы приблизиться к стандартам. Обозначения по ГОСТ — это общий язык, который понимают все строители. Без них возможны недопонимания: что означает эта линия, где тут верх, где низ. А переделки стоят денег.

Расчеты для чертежа: формулы и примеры

Чертёж — это не просто картинка. Это точные расчёты, которые гарантируют, что конструкция будет прочной и все детали подойдут друг к другу. Без расчётов можно ошибиться: купить лишний материал или, хуже, недокупить и потом бегать в магазин.

В этом разделе — четыре ключевых расчёта, которые нужны для любого чертежа ворот или забора. Каждый расчёт разберём по схеме: зачем нужен → формула → пример с конкретными цифрами. Не пугайтесь формул — это простая арифметика уровня средней школы.

1. Расчёт диагоналей каркаса (проверка прямоугольности)

Зачем: убедиться, что каркас створки ворот или секции забора — правильный прямоугольник, а не перекошенный параллелограмм. Если углы не 90°, конструкция провиснет или не закроется.

Формула: теорема Пифагора из школы. Для прямоугольника со сторонами a (ширина) и b (высота) диагональ c равна:

c = √(a + b)

Пример: створка ворот 2000 мм (ширина) × 1500 мм (высота). Нужно узнать, какой должна быть диагональ.

• a = 2000 мм
• b = 1500 мм
• a = 2000 × 2000 = 4 000 000
• b = 1500 × 1500 = 2 250 000
• a + b = 4 000 000 + 2 250 000 = 6 250 000
• c = √6 250 000 = 2500 мм (ровно 2,5 метра)

Значит, если вы сварили каркас 2×1,5 м правильно, диагональ должна быть ровно 2500 мм. Измерили рулеткой — получилось 2505 мм? Ошибка 5 мм — это нормально, в пределах допуска. Получилось 2530 мм? Каркас перекошен на 30 мм — нужно исправлять.

Важно: у прямоугольника две диагонали, и они должны быть одинаковыми. Если одна 2500 мм, а вторая 2480 мм — каркас не прямоугольник. Перемеряйте и поправьте углы перед окончательной сваркой.

2. Расчёт количества профнастила на забор

Зачем: чтобы купить нужное количество листов и не переплачивать за лишнее.

Формула: делим площадь забора на рабочую ширину одного листа (с учётом нахлёста).

Количество листов = (Длина забора × Высота забора) ÷ (Рабочая ширина листа × Длина листа)

Пример: забор длиной 20 метров, высотой 2 метра. Профнастил С8: полная ширина листа 1,2 м, рабочая ширина (за вычетом нахлёста) 1,15 м, длина листа 2 м.

• Площадь забора = 20 м × 2 м = 40 м
• Площадь одного листа (рабочая) = 1,15 м × 2 м = 2,3 м
• Количество листов = 40 м ÷ 2,3 м = 17,4 листа

Округляем до 18 листов. Но: всегда добавляйте запас 5-7% на обрезку, брак, ошибки. Итого берите 19 листов.

Альтернативный способ расчёта (проще): длина забора делится на рабочую ширину листа.

Количество листов = Длина забора ÷ Рабочая ширина листа

20 м ÷ 1,15 м = 17,4 → округляем до 18 листов (на высоту 2 м). С запасом — 19 листов.

3. Расчёт количества столбов для забора

Зачем: столбы — основа забора. Недостаточно столбов — забор будет шататься и прогибаться.

Формула: длина забора делится на расстояние между столбами, плюс один столб (крайний).

Количество столбов = (Длина забора ÷ Расстояние между столбами) + 1

Пример: забор 25 метров, расстояние между столбами 2,5 метра.

Количество столбов = (25 м ÷ 2,5 м) + 1 = 10 + 1 = 11 столбов

Логика простая: между 11 столбами получается 10 пролётов по 2,5 м, итого 25 м.

Не забудьте: если в линии забора есть проём для ворот или калитки, вокруг проёма тоже нужны столбы. Например, забор 20 м + проём для ворот 4 м + забор 10 м. Считайте отдельно: для первого отрезка 20 м нужно 9 столбов, для проёма 4 м — 2 столба (по краям), для второго отрезка 10 м — 5 столбов. Но крайние столбы проёма одновременно являются крайними для отрезков забора. Итого: 9 + 2 + 5 - 2 (дубли) = 14 столбов.

4. Расчёт веса створки ворот

Зачем: чтобы подобрать правильные петли. Лёгкие петли под тяжёлую створку — провисание через месяц.

Что учитываем:

• Вес каркаса (профильная труба)
• Вес обшивки (профнастил или штакетник)
• Вес фурнитуры (петли, замок — обычно 1-2 кг, можно не учитывать)

Вес профильной трубы: зависит от размера и толщины стенки. Примерные цифры (вес 1 метра трубы):

• Труба 40×20×2 мм — 1,5 кг/м
• Труба 40×40×2 мм — 2,5 кг/м
• Труба 60×40×2 мм — 3 кг/м

Вес профнастила: примерно 4-5 кг/м (для толщины 0,45 мм).

Пример расчёта: створка ворот 2×2 м из трубы 40×20 мм, обшита профнастилом С8.

Каркас створки: периметр 2+2+2+2 = 8 м + одна поперечина 2 м + диагональ 2,8 м = итого 12,8 м трубы 40×20. Вес каркаса = 12,8 м × 1,5 кг/м = 19,2 кг.

Обшивка: площадь створки 2×2 = 4 м. Вес профнастила = 4 м × 4,5 кг/м = 18 кг.

Общий вес створки = 19,2 + 18 = 37,2 кг. Округляем до 40 кг с запасом.

На створку 40 кг нужны петли с грузоподъёмностью минимум 60-80 кг (запас прочности в 1,5-2 раза). Три петли по 20-30 кг каждая — достаточно.

Интересный факт: большинство провисших ворот рухнули не из-за слабых петель, а из-за слабых столбов. Петли выдержали, но столб из тонкой трубы 60×60×2 мм погнулся под весом. Для створок тяжелее 50 кг используйте столбы 80×80×3 мм или 100×100×3 мм — это гарантия, что через 5 лет ворота будут стоять как новые.

Как рассчитать, если обшивка двухсторонняя?

Просто умножьте вес обшивки на 2. В примере выше: профнастил 18 кг с одной стороны, значит с двух сторон = 36 кг. Общий вес створки = 19,2 (каркас) + 36 (обшивка) = 55,2 кг. Под такую створку берите петли на 80-100 кг и столбы 80×80 мм минимум.

Материалы для ворот и забора: что указать в чертеже

Размеры нарисованы, расчёты сделаны. Остался последний блок чертежа — спецификация материалов. Это таблица, где перечислено всё, что нужно купить: каждая труба, каждый лист профнастила, каждая петля и саморез. Без спецификации чертёж неполный — строители не поймут, из чего варить.

Спецификацию обычно размещают в правом нижнем углу чертежа или на отдельном листе. Формат — таблица с колонками: номер по порядку, наименование, размер/характеристика, количество, примечание.

Основные материалы: что обязательно указать

Дополнительные материалы

Кроме основных элементов, в спецификацию нужно добавить:

• Грунт-эмаль 3 в 1 по металлу. Для покраски каркаса перед обшивкой. Защищает от ржавчины. Расход примерно 1 литр на 10 м металла. Для ворот 4×2 м хватит 1 литра, для забора 20 м — 2-3 литра.
• Заглушки на столбы. Пластиковые или металлические колпачки, которые надеваются на верх столба. Без них внутрь трубы попадает вода, зимой замерзает и разрывает столб. Стоят 50-100 рублей за штуку, но спасают от коррозии изнутри.
• Краска или порошковое покрытие (опционально). Если профнастил и трубы оцинкованные или с полимерным покрытием — дополнительная покраска не нужна. Если металл чёрный — обязательно грунт + краска в 2 слоя.
• Автоматика для ворот (если планируется). Привод для распашных или откатных ворот, пульты управления, концевые выключатели. Это указывается в спецификации, если чертёж под автоматические ворота.

Пример спецификации (компактный формат для чертежа)

Обычно на самом чертеже помещается сокращённая спецификация — только ключевые позиции. Полный список материалов с количеством и ценами делается отдельным документом.

Пример для распашных ворот 4×2 м:

1. Столбы: труба 80×80×3, L=3 м — 2 шт.
2. Каркас: труба 40×20×2, L=36 м — 6 труб по 6 м
3. Профнастил С8, 0,45 мм — 9 м
4. Петли усиленные Ø20 мм — 6 шт.
5. Замок врезной — 1 шт.
6. Саморезы 4,8×19 — 100 шт.
7. Бетон М200 — 0,2 м
8. Грунт-эмаль — 1 л

Совет по закупке: всегда берите материалы с запасом 5-10%. Труба может оказаться кривой, лист профнастила — с вмятиной, саморез — сорваться при закручивании. Лучше вернуть лишнее (многие магазины принимают обратно нераспакованный товар), чем останавливать стройку и ехать докупать одну трубу.

Нужно ли указывать в чертеже производителя материалов?

Если чертёж для себя — не обязательно. Если для подрядчика или согласования проекта — желательно. Укажите хотя бы тип материала, например: «Профнастил Grand Line, С8, толщина 0,45 мм, RAL 6005 (зелёный мох)». Так строители точно купят то, что вы хотели, а не "что-то похожее".

Спецификация — последний штрих чертежа. После неё остаётся только проверить все размеры ещё раз, подписать чертёж и можно начинать строительство. Или передавать бригаде — с таким чертежом они точно поймут, что от них требуется.

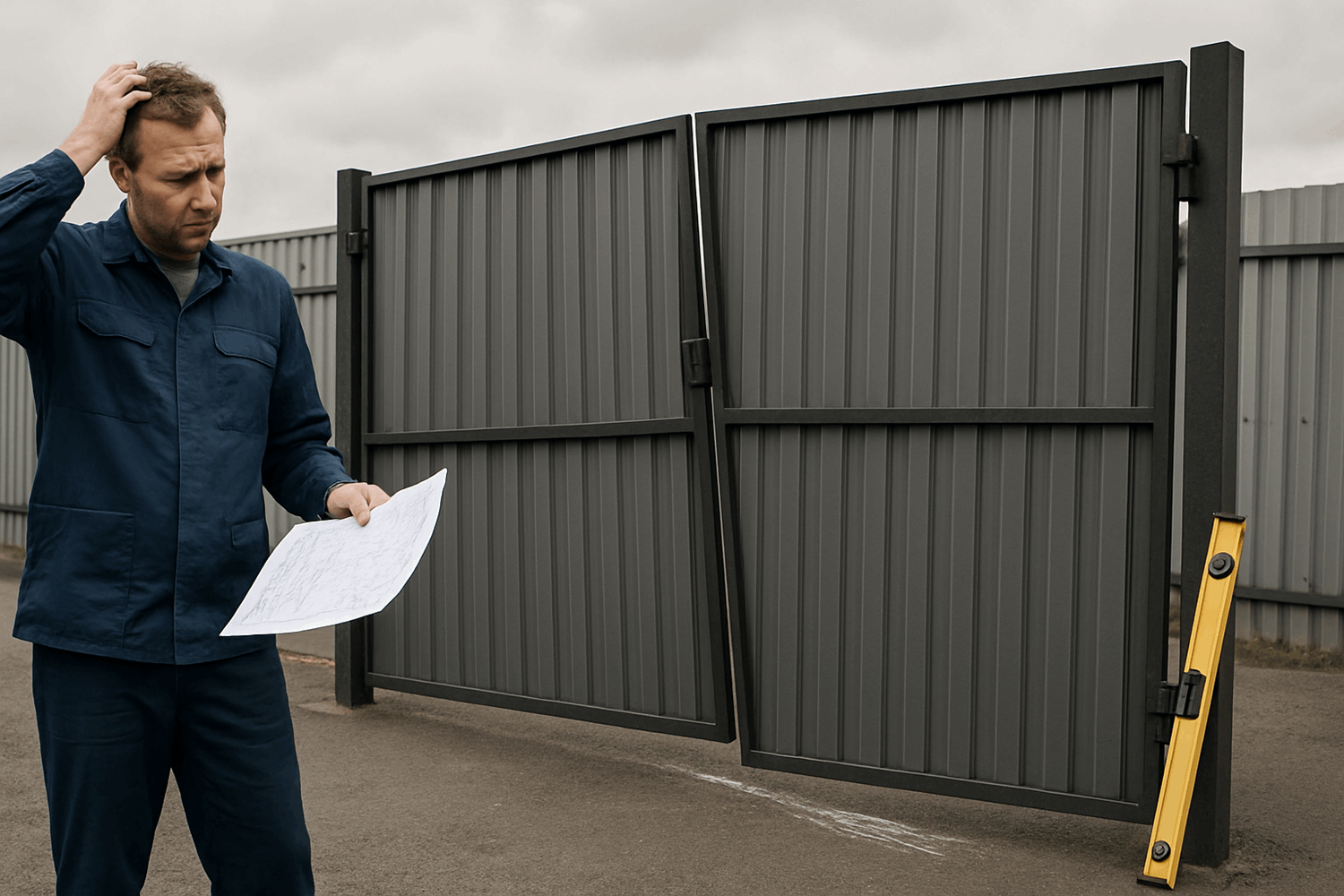

7 частых ошибок в чертежах (и как их избежать)

Даже опытные мастера иногда спотыкаются на мелочах. А для новичков ошибки в чертеже — почти гарантия. Результат предсказуем: материалы не подходят, створка перекошена, забор стоит волнами. Исправлять дорого и обидно.

Разберём семь самых популярных ошибок, которые встречаются в 8 из 10 самодельных чертежей. Если знать о них заранее, легко избежать провала.

Ошибка 1: Забыли про глубину промерзания грунта

Суть ошибки: столбы забетонированы на глубину 60-80 см. Зимой грунт промерзает на 1-1,2 метра, вспучивается и выпирает столбы. Весной забор кривой, створки ворот не закрываются.

Как избежать: узнайте глубину промерзания для вашего региона (в интернете есть карты). Бетонируйте столбы на 15-20 см ниже этой глубины. Для средней полосы России минимум 1 метр, для Урала и Сибири — 1,5 метра. На чертеже обязательно укажите глубину ямы под столб.

Совет: если грунт глинистый (сильно пучинистый), на дно ямы насыпьте слой песка 10-15 см — он работает как дренаж и снижает давление на столб.

Ошибка 2: Не учли вес обшивки при выборе петель

Суть ошибки: нарисовали створку 2×2 м из трубы 40×20, обшили профнастилом с двух сторон. Поставили обычные петли «как у всех». Через месяц створка провисла на 3-5 см, цепляет землю.

Как избежать: считайте общий вес створки (каркас + обшивка) и выбирайте петли с запасом прочности минимум в 1,5 раза. Створка 40 кг — петли на 60-80 кг суммарно. На чертеже указывайте не просто «петли», а «петли усиленные Ø20 мм, 3 шт., грузоподъёмность 200 кг на пару».

Ошибка 3: Неправильный масштаб (или его отсутствие)

Суть ошибки: чертёж нарисован «на глазок», без масштаба. На бумаге всё выглядит пропорционально, но когда начинаете резать трубу по размерам из чертежа — оказывается, что диагональ длиннее, чем вы думали, материала не хватает.

Как избежать: всегда указывайте масштаб в углу чертежа: 1:10, 1:20, 1:50. И рисуйте строго по линейке, соблюдая пропорции. Если используете программу — она автоматически держит масштаб, но на бумаге это ваша ответственность.

Проверка: измерьте линейкой размер на чертеже, умножьте на масштаб — должно совпасть с размером, который вы написали рядом с линией.

Ошибка 4: Не проверили диагонали каркаса

Суть ошибки: сварили каркас створки, обшили профнастилом, повесили на столбы. Створка не закрывается — перекошена. Оказалось, углы не 90°, а 88° и 92°. Разница в 2-4° незаметна на глаз, но критична для работы.

Как избежать: на чертеже обязательно рассчитайте и укажите длину диагонали по формуле Пифагора. Во время сварки, до окончательного прихвата швов, измерьте рулеткой обе диагонали каркаса. Они должны быть одинаковыми с точностью ±3 мм. Если отличаются больше — корректируйте углы.

Ошибка 5: Слишком маленький зазор от земли

Суть ошибки: на чертеже ворота металлические распашные нарисованы так, что нижний край створки в 2-3 см от земли. Выглядит красиво, нет щели. Но зимой выпал снег 10 см — ворота не открываются, приходится расчищать лопатой каждый раз.

Как избежать: минимальный зазор от земли — 100 мм (10 см). Это стандарт для всех регионов России. Если у вас особо снежная зима или неровная дорога — делайте 120-150 мм. На чертеже чётко укажите высоту зазора и проверьте, чтобы нижняя лага была не ниже 20-30 см от земли (иначе будет гнить от влаги).

Ошибка 6: Забыли про толщину стенок столба при разметке петель

Суть ошибки: на чертеже петли нарисованы на расстоянии 200 мм от края створки. Но не учли, что столб имеет толщину 80 мм, и когда створка закрывается, петля упирается в соседний столб или стену. Створка не закрывается до конца, остаётся щель 2-3 см.

Как избежать: при расчёте положения петель учитывайте не только размеры створки, но и толщину столба, на который она крепится. Рисуйте на чертеже вид сверху — так сразу видно, где петля, где столб, где зазор. Зазор между закрытой створкой и столбом должен быть минимум 5-10 мм на температурное расширение.

Ошибка 7: Не указали направление открывания

Суть ошибки: на чертеже нарисованы ворота, но нет стрелки, показывающей, куда они открываются — внутрь участка или наружу. Сварщик сделал «по своему разумению» — наружу. Теперь створки мешают проходящим по тротуару людям, а переделать уже дорого.

Как избежать: на чертеже всегда рисуйте стрелку или дугу, показывающую направление и угол открывания створки. Обычно ворота и калитки открываются внутрь участка — это безопаснее и по правилам. Исключения возможны, но их нужно прямо указать на чертеже большими буквами: «ОТКРЫВАНИЕ НАРУЖУ».

Статистика: по данным строительных форумов, около 30% самодельных ворот переделываются в первый год эксплуатации. Основная причина — ошибки в чертеже, которые вылезли только после монтажа. Профилактика проще лечения: потратьте лишний час на проверку чертежа, чем три дня на переделку створки.

Как проверить чертёж перед началом работ?

Дайте чертёж посмотреть знакомому, который разбирается в стройке (даже если он не профессионал, свежий взгляд помогает). Задайте себе вопросы: все ли размеры указаны? Совпадают ли диагонали с расчётными? Учтён ли вес при выборе петель? Есть ли зазоры для температурного расширения? Если хоть на один вопрос нет чёткого ответа — дорабатывайте чертёж.

Чертеж + смета: считаем бюджет

Чертёж готов, спецификация материалов на руках. Теперь самое интересное — сколько это будет стоить? Многие на этом этапе впадают в ступор: цены скачут, магазины предлагают разное, непонятно, где экономить можно, а где нельзя.

Смета — это точный расчёт бюджета на основе чертежа. Берёте спецификацию, узнаёте цены на каждую позицию, складываете — получаете итоговую сумму. Главная задача сметы — не допустить ситуацию «денег не хватило на последние 3 метра забора».

Структура сметы: что включать

Смета состоит из четырёх блоков:

1. Материалы. Всё из спецификации: трубы, профнастил, крепёж, бетон, краска.
2. Доставка. Транспорт до участка. Трубы длиной 6 метров в легковушку не влезут.
3. Инструмент (если нет своего). Аренда сварочного аппарата, болгарки, бура для ям.
4. Работа (если нанимаете). Оплата сварщика, монтажников, покрасчика.

Многие забывают про пункты 2-4 и потом удивляются, почему итоговая сумма на 30-40% больше, чем они рассчитывали.

Пример сметы: распашные ворота 4×2 м

Возьмём готовый чертёж из предыдущих разделов и посчитаем реальные цены (Россия, средняя полоса, февраль 2026 года).

Если делаете сами, без сварщика — экономия 8 000 рублей, итого 20 160 рублей. Это реальная цифра для добротных ворот, которые простоят 20-30 лет.

Где можно сэкономить (без потери качества)

• Профнастил толщиной 0,4 мм вместо 0,5 мм. Экономия 10-15%, но для ворот это допустимо (нет большой ветровой нагрузки, как у забора).
• Накладной замок вместо врезного. Экономия 1 000-1 500 рублей. Внешний вид чуть хуже, но работает так же надёжно.
• Самостоятельная покраска. Если умеете красить — сэкономите 2 000-3 000 рублей на работе маляра.
• Купить материалы оптом или со скидкой. В строительных гипермаркетах часто бывают акции на трубы и профнастил. Скидка 10-20% даёт экономию 2 000-3 000 рублей.

Где экономить нельзя

• Толщина стенок труб. Столбы 80×80×2 мм вместо 80×80×3 мм — сэкономите 500 рублей, но через пару лет столб погнётся под весом створки.
• Петли. Дешёвые гаражные петли вместо усиленных — экономия 1 000 рублей, но провисание створки гарантировано.
• Бетон. Замешивать самому вместо заказа с завода — сэкономите 500-800 рублей, но качество бетона будет хуже, столбы могут расшататься через 3-5 лет.

Смета на забор: пример для 20 метров

Забор дешевле ворот в пересчёте на квадратный метр, но общая сумма больше из-за длины.

Коротко: забор 20 м, высота 2 м, профнастил С8, 8 секций по 2,5 м.

• Столбы 60×60×3, длина 3,2 м — 9 шт. × 1 400 ₽ = 12 600 ₽
• Лаги 40×20×2, длина 6 м — 7 шт. × 650 ₽ = 4 550 ₽
• Профнастил С8 — 40 м × 450 ₽ = 18 000 ₽
• Саморезы — 200 шт. × 3 ₽ = 600 ₽
• Бетон М200 — 0,6 м × 5 000 ₽ = 3 000 ₽
• Грунт-эмаль — 2,5 л × 450 ₽ = 1 125 ₽
• Заглушки — 9 шт. × 80 ₽ = 720 ₽

Итого материалы: 40 595 ₽

Доставка: 2 000 ₽ (трубы 6 м нужна газель)

Работа: монтаж забора стоит примерно 800-1 200 ₽ за погонный метр. 20 м × 1 000 ₽ = 20 000 ₽.

Общий бюджет: 62 595 ₽ с работой, 42 595 ₽ если делаете сами.

Практический совет: заложите в смету резерв 10-15% от итоговой суммы на непредвиденные расходы. Всегда найдётся что-то: сломалась болгарка, не хватило трёх саморезов, пришлось докупить диск по металлу. Резерв избавляет от стресса и остановки работы из-за нехватки 500 рублей.

Как узнать актуальные цены на материалы в вашем регионе?

Зайдите на сайты местных строительных баз и гипермаркетов (Леруа Мерлен, Строй Депо, региональные базы). Там обычно есть прайс-листы с ценами. Позвоните в 2-3 места, уточните наличие и возможность доставки. Цены могут отличаться на 15-20% между магазинами. Или используйте сервисы-агрегаторы типа Яндекс.Маркет — там можно сравнить цены разных продавцов.

Особые случаи: нестандартные чертежи

Стандартные ворота 4×2 м и забор на ровном участке — это 70% случаев. Но что делать остальным 30%? Тем, у кого нужны откатные ворота шириной 6 метров для грузовика? Или забор на склоне с перепадом высоты 1,5 метра? Стандартные чертежи тут не работают.

В этом разделе — два самых частых нестандартных случая: широкие ворота (5-6 метров) и забор на крутом склоне. Разберём, что меняется в чертеже и как избежать типичных ошибок.

Случай 1: Ворота нестандартной ширины (5-6 метров)

Когда нужны: если планируете заезд грузовиков, спецтехники, автобусов. Или просто широкий участок и хочется удобный въезд для двух машин одновременно.

Главная проблема: стандартные распашные ворота шириной 5-6 метров — это створки по 2,5-3 м каждая. Вес такой створки 70-100 кг. Обычные петли не выдержат, столбы погнутся, створка провиснет за первый сезон.

Решение 1: усиленная конструкция каркаса

Для створки шире 2,5 м нужно усиливать каркас:

• Труба для каркаса минимум 40×40×2 мм (не 40×20!)
• Две диагонали вместо одной — крест-накрест
• Три горизонтальные поперечины вместо одной-двух
• Столбы 100×100×3 мм или 120×120×3 мм (не меньше)
• Четыре петли на створку вместо трёх
• Глубина бетонирования столба минимум 1,5 м

Решение 2: откатные вместо распашных

Для проёма шире 5 м откатная конструкция часто удобнее и надёжнее. Полотно ворот откатывается вдоль забора на роликах, не нужно место для открывания створок. Вес распределён на несколько опорных роликов, а не на две петли — меньше нагрузка на столбы.

Нюанс: откатным воротам нужно место вдоль забора, куда откатывается полотно. Ширина проёма 5 м — нужно минимум 5,5-6 м свободного пространства вдоль забора.

На чертеже откатных ворот обязательно укажите:

• Направляющую балку (снизу, по которой катятся ролики)
• Консольную балку или рельс (если ворота консольного типа)
• Уловители верхний и нижний (фиксируют ворота в закрытом положении)
• Концевой ролик (ограничивает ход полотна)
• Фундамент под опорную платформу (для откатных ворот нужен отдельный фундамент, а не просто столб)

Случай 2: Забор на сложном рельефе (большой уклон)

Когда встречается: участок на склоне холма, в овраге, на берегу реки. Перепад высоты больше 50 см на 10 метров — это уже сложный рельеф.

Главная проблема: если делать ступенчатым методом, ступени будут слишком высокие и некрасивые. Если параллельно грунту — сложно выдержать угол на большой длине, плюс нужна подрезка каждого листа профнастила.

Решение: комбинированный метод

Участок разбивается на зоны:

• Пологие участки (уклон до 10 см на 10 м) — обычный метод, без учёта уклона
• Средний уклон (10-30 см) — ступенчатый метод, ступени по 10-15 см
• Крутой уклон (больше 30 см) — метод параллельно грунту или вертикальные секции с большим зазором снизу

На чертеже для сложного рельефа нужно:

1. Нарисовать профиль участка — вид сбоку, где видна линия земли с перепадами высоты
2. Указать высоту каждого столба отдельно (они все разные)
3. Показать, как крепятся лаги — горизонтально или под углом
4. Рассчитать, где и насколько подрезать профнастил

Важно: для каждого столба на сложном рельефе глубина бетонирования может быть разной. В верхней части склона грунт обычно плотнее, в нижней (где скапливается вода) — рыхлее. В нижней части бетонируйте глубже на 20-30 см.

Опыт мастеров: на участках с уклоном больше 20° (это примерно 35 см перепада на 1 метр длины) забор лучше делать не сплошным, а секционным. То есть каждая секция — отдельный вертикальный прямоугольник, который стоит на своём уровне. Между секциями — ступеньки. Это проще в монтаже и прочнее, чем пытаться вести профнастил под большим углом.

Можно ли на очень крутом склоне вообще не ставить забор?

Зависит от угла. Если склон круче 35-40° — это уже почти обрыв, забор там не нужен (никто не полезет). Можно ограничиться декоративным ограждением или посадить колючие кустарники. Но если по документам требуется ограждение участка — придётся ставить, используя вертикальные секции на разных уровнях или даже специальные анкеры, вбитые в склон.

Нестандартные чертежи требуют больше времени и внимания. Но если подойти с умом, рассчитать всё правильно и не пожалеть материала на усиление — конструкция будет служить так же долго, как и стандартная. Главное — не пытаться «упростить» и сэкономить там, где это критично для прочности.

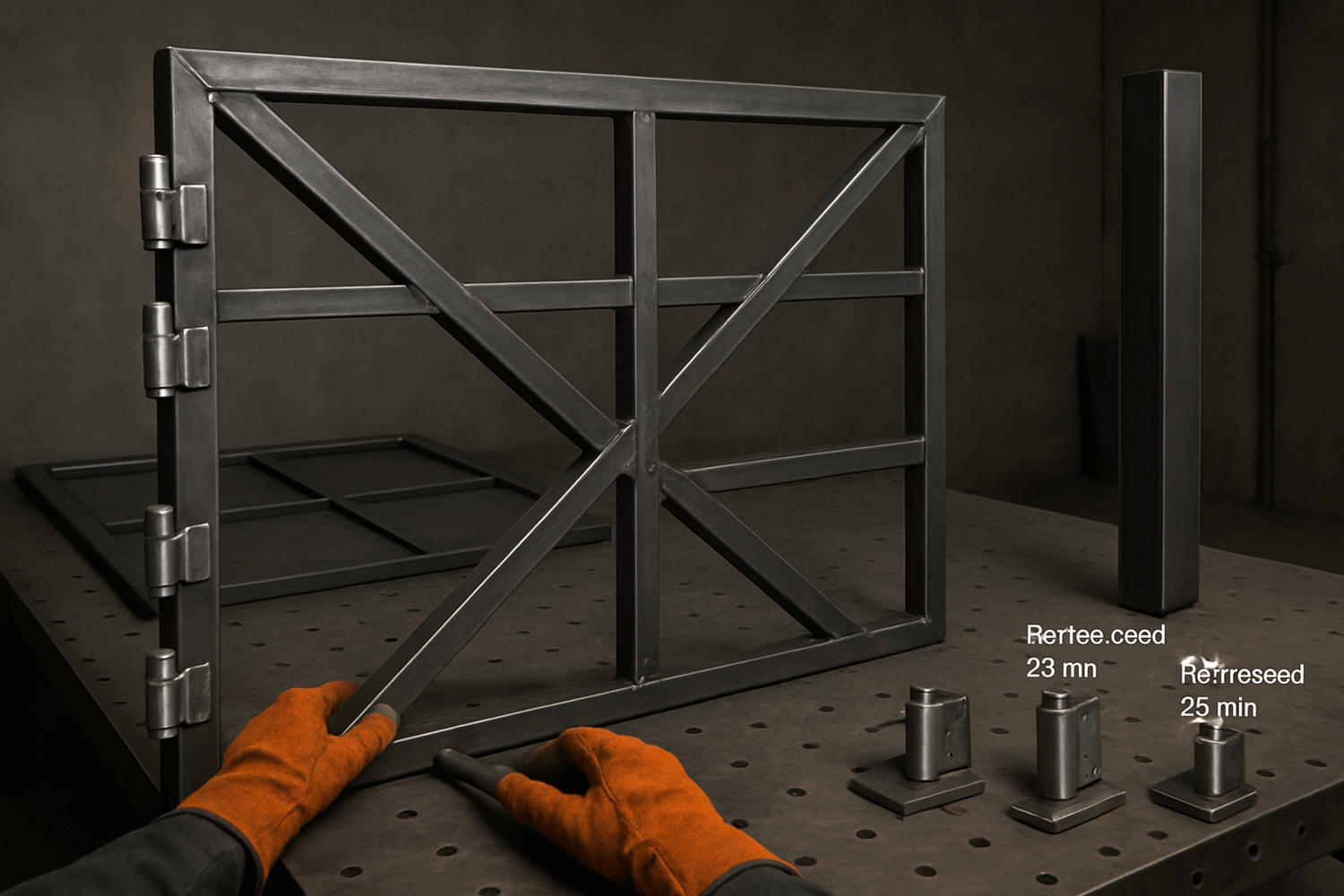

Ворота нестандартной ширины (5-6 метров)

Проём шире 4,5 метров — это уже не стандарт. Такие ворота нужны для заезда грузовиков, автобусов, спецтехники или просто когда хочется въезжать с комфортом, не маневрируя сантиметр в сантиметр. Но широкие ворота — это повышенные требования к прочности каждого элемента.

Створка шириной 2,5-3 метра весит не 40-50 кг, как стандартная, а 70-120 кг в зависимости от обшивки. Представьте: вы открываете такую створку, и весь этот вес давит на две-три петли и столб. Если хоть один элемент слабоват — провисание неизбежно.

Что меняется в чертеже для широких ворот

Каркас створки:

• Труба минимум 40×40×2 мм для периметра. Труба 40×20 не держит — прогнётся под собственным весом
• Обязательно две диагонали крест-накрест, а не одна. Одна диагональ держит створку шириной до 2,5 м, дальше нужны две
• Три горизонтальные поперечины: верхняя, средняя, нижняя. Они не дают створке «играть» при открывании
• Если створка шире 3 м — добавьте четвёртую поперечину или вертикальный усилитель посередине

Столбы:

• Минимум 100×100×3 мм. Лучше 120×120×3 мм, если створка тяжёлая (двусторонняя обшивка, автоматика)
• Глубина бетонирования минимум 1,5 м. Для особо тяжёлых створок (более 100 кг) — 1,8-2 м
• Объём бетона на столб увеличивается до 0,15-0,2 м (обычно 0,05-0,06 м)

Петли:

• Четыре петли на створку вместо трёх — распределение нагрузки
• Диаметр штыря минимум 22-25 мм (обычные усиленные — 20 мм)
• Грузоподъёмность пары петель минимум 200-300 кг
• Рекомендуются петли с подшипником — они выдерживают большой вес и створка открывается плавно

Альтернатива: откатная конструкция

Для проёма шире 5 метров многие выбирают не распашные, а откатные ворота. Причин несколько:

• Меньше нагрузка на несущие элементы. Вес распределён на 4-6 опорных роликов, а не на две петли
• Не нужно место для открывания. Створки распашных ворот 3×2 м открываются на 3 метра внутрь или наружу. Откатные катятся вдоль забора — экономия пространства
• Проще автоматизировать. Один электропривод вместо двух (для каждой створки), меньше точек отказа

Недостаток: откатным воротам нужно место вдоль забора. Проём 6 м — нужно минимум 7 м свободного пространства справа или слева (6 м полотно + 1 м на концевой ролик и запас).

Особенности чертежа откатных ворот

На чертеже откатных ворот, кроме самого полотна, нужно показать:

Направляющий рельс

Металлический профиль внизу, по которому катятся опорные ролики. Крепится к фундаментной балке. Длина рельса равна ширине проёма + 40-50% (для ворот 6 м нужен рельс 8-9 м)

Фундамент под рельс

Бетонная балка шириной 40-50 см, глубиной 1,5-2 м, длиной как рельс. К ней крепятся опорные тележки (ролики). Без прочного фундамента ворота «поплывут» через сезон

Верхний уловитель

Ролик или скоба, которая фиксирует верхнюю часть ворот в закрытом положении. Не даёт полотну раскачиваться от ветра

Нижний уловитель

Упор, на который опирается свободный край полотна в закрытом положении. Снимает нагрузку с роликов

Концевой ролик

Ограничитель хода — не даёт полотну откатиться дальше нужного

По статистике производителей фурнитуры для ворот, откатные ворота шириной 5-6 метров служат на 30-40% дольше распашных той же ширины. Причина — равномерное распределение нагрузки. У распашных вся нагрузка на петли и один столб, у откатных — на несколько роликов и балку.

Можно ли сделать распашные ворота шире 6 метров?

Технически можно, но это нерационально. Створка шириной 3,5-4 метра весит 150-200 кг, требует столбы 150×150 мм и петли промышленного класса. Плюс открывать такие ворота вручную физически тяжело — нужна обязательная автоматика. Если проём действительно нужен больше 6 м — однозначно откатная конструкция, либо комбинация: откатные ворота + отдельная калитка.

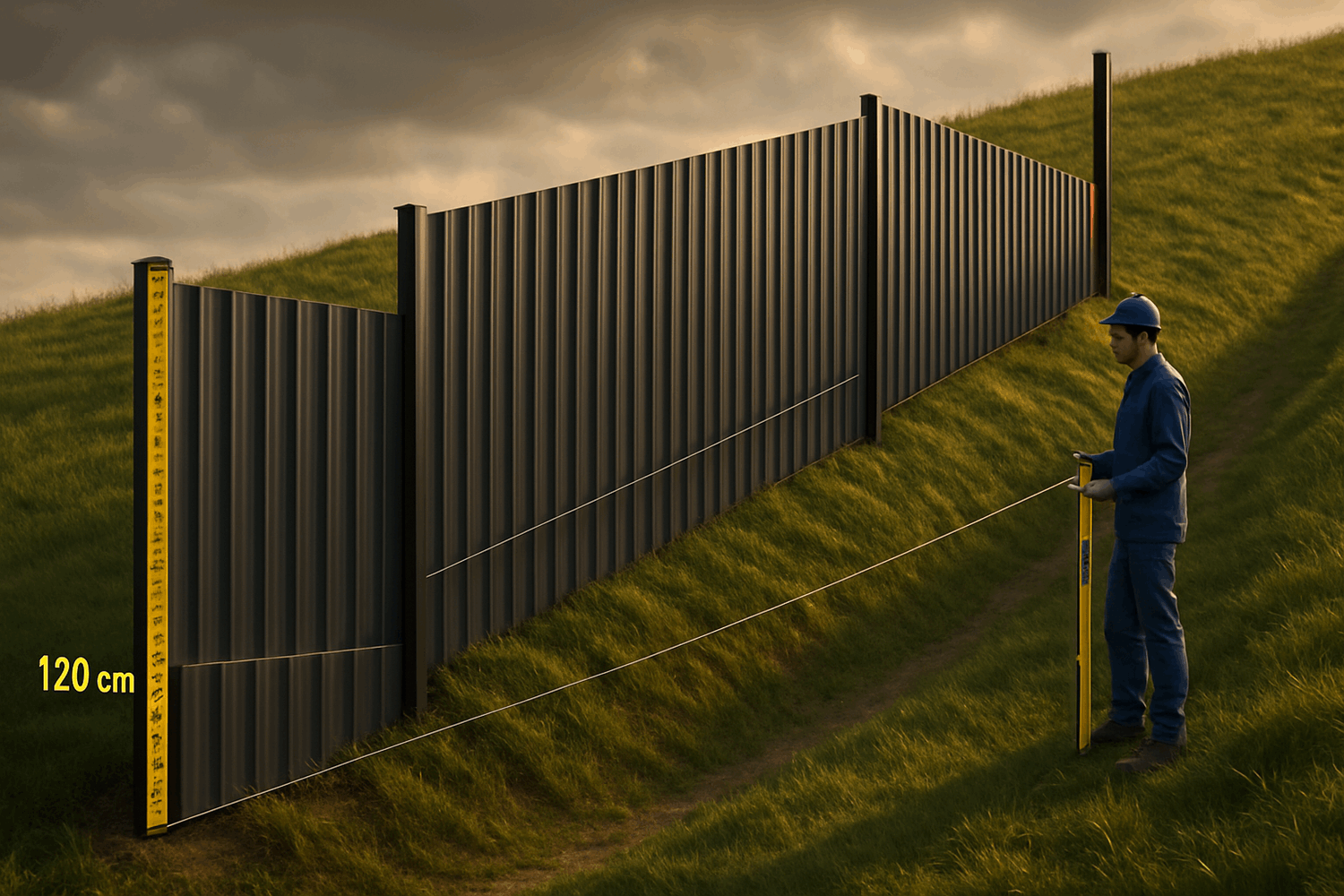

Забор на сложном рельефе (большой уклон)

Участок на склоне — головная боль для тех, кто ставит забор впервые. Перепад высоты 1-1,5 метра на 20 метров длины — и обычные методы не работают. Ступенчатый метод даёт огромные некрасивые ступени, метод параллельно грунту требует ювелирной точности и подрезки каждого листа.

Что считается сложным рельефом: уклон больше 30 см на 10 метров (это примерно 3-4 градуса) или неравномерный рельеф, где в одном месте подъём, в другом спуск, в третьем ровный участок.

Три стратегии для сложного рельефа

Стратегия 1: Крупные ступени (для крутых склонов)

Если уклон больше 50 см на 10 м, делите забор на крупные горизонтальные секции по 3-5 метров. Каждая секция — отдельный прямоугольник, который стоит строго вертикально на своём уровне. Между секциями — ступени высотой 30-50 см.

На чертеже: рисуете профиль участка (вид сбоку), делите его на секции, для каждой секции указываете высоту столбов отдельно. Столбы в нижней части склона будут на 50-100 см длиннее, чем в верхней.

Плюс: просто монтировать, каждая секция стандартная. Минус: видны ступени, забор выглядит «ломаным».

Стратегия 2: Параллельно грунту с точным углом

Забор идёт под тем же углом, что и склон. Все столбы одинаковой надземной высоты, но низ забора наклонён вслед за землёй. Выглядит цельно и естественно.

Сложность в чертеже: нужно точно измерить угол склона и перенести его на чертёж. Лаги крепятся к столбам под этим же углом. Профнастил режется по диагонали снизу, чтобы нижний край был параллелен земле.

Как правильно рассчитать угол:

1. Натяните горизонтальный шнур от верхней точки склона (проверьте уровнем)
2. В нижней точке измерьте вертикальное расстояние от шнура до земли — это перепад (например, 80 см)
3. Измерьте горизонтальную длину участка вдоль шнура (например, 15 м)
4. Угол наклона (в процентах) = (Перепад ÷ Длина) × 100 = (0,8 ÷ 15) × 100 = 5,3%
5. Угол в градусах ≈ 3° (для чертежа достаточно)

На чертеже укажите: «Лаги под углом 3° к горизонтали, все столбы надземная часть 2,2 м».

Стратегия 3: Комбинированный метод (для неравномерного рельефа)

Участок разбивается на зоны по характеру рельефа:

• Пологие участки (уклон до 10 см на 10 м) — обычный горизонтальный забор
• Средний уклон (10-30 см) — мелкие ступени по 10-15 см
• Крутой уклон (больше 30 см) — параллельно грунту или крупные ступени

На чертеже каждая зона рисуется отдельно с указанием метода и размеров. В местах перехода между зонами ставьте столбы — они естественно разделяют забор и скрывают стык между методами.

Особенности установки столбов на склоне

Почему в нижней части глубже: там скапливается вода после дождей, грунт более рыхлый и пучинистый. Без дополнительной глубины и дренажа столбы выпрет весной.

Частые ошибки при чертеже забора на склоне

1. Не учли направление стока воды. На склоне вода течёт сверху вниз. Если столбы и лаги преграждают путь — вода накапливается, подмывает фундаменты. На чертеже предусмотрите дренажные зазоры или отверстия в нижней части секций.
2. Сделали все столбы одной длины. Купили 9 столбов по 3 метра для забора на склоне. В итоге в верхней части столбы торчат на 2,5 м, а в нижней едва 1,5 м. Правильно: на чертеже посчитать высоту каждого столба отдельно с учётом перепада рельефа.
3. Забыли про температурное расширение. На склоне забор длиннее, чем на ровном участке (гипотенуза больше катета). Профнастил расширяется на жаре — если листы закреплены жёстко встык, их поведёт волной. Оставляйте зазор 3-5 мм между листами.

Из практики монтажников: на склонах с углом больше 15° (это примерно 25-30 см перепада на 1 метр) забор служит на 20-30% меньше, чем на ровном участке. Причина — повышенная нагрузка от стока воды, неравномерное давление грунта на столбы. Чтобы компенсировать, используйте столбы на размер толще (80×80 вместо 60×60) и бетонируйте глубже на 20-30 см.

Как быть, если склон очень крутой — больше 30-35 градусов?

Это почти вертикальная стена. Обычный забор там не поставишь — не за что крепить. Варианты: 1) Сделать террасирование — выровнять склон ступенями с подпорными стенками, на каждой террасе поставить горизонтальный участок забора. 2) Использовать сетку-рабицу на тонких столбах — она лёгкая и гибкая, повторит любой рельеф. 3) Заменить забор на живую изгородь — кустарники на склоне растут хорошо и держат грунт от оползней.

Чек-лист перед началом работ

Чертёж готов, материалы заказаны, руки чешутся начать. Стоп. Последняя проверка перед стартом. Этот чек-лист поможет не забыть важные мелочи, из-за которых стройка может встать на полпути.

Пройдитесь по списку пункт за пунктом. Если хоть на один вопрос ответ «нет» или «не уверен» — устраните пробел до начала работ. Исправлять на ходу — терять время и деньги.

Документы и согласования

• Есть межевой план участка? Точные границы, чтобы не залезть на соседскую землю.
• Согласовано с соседями место забора? Лучше обсудить заранее, чем судиться потом.
• Проверили, нужно ли разрешение на строительство? Для обычного забора до 3 м не нужно, но для ворот с автоматикой или забора выше 3 м в некоторых регионах требуется.
• Узнали расположение подземных коммуникаций? Газ, вода, электрокабели — запросите схему у поставщиков услуг или администрации.

Чертёж и расчёты

• Все размеры на чертеже проставлены? Высота, ширина, глубина столбов, расстояния между элементами.
• Проверены диагонали каркаса по формуле? Для прямоугольной створки диагонали должны быть одинаковыми.
• Рассчитан вес створки и подобраны петли? Петли с запасом прочности в 1,5-2 раза.
• Указана глубина бетонирования столбов? Не меньше глубины промерзания грунта в вашем регионе.
• Учтён зазор от земли (минимум 10 см)? Для снега, неровностей дороги.
• Указано направление открывания ворот? Стрелка на чертеже, чтобы сварщик не перепутал.

Материалы и инструменты

• Все материалы из спецификации закуплены? Пересчитайте по списку: трубы, профнастил, петли, саморезы, бетон.
• Есть запас 5-10% на обрезку и брак? Лучше вернуть лишнее, чем ехать докупать.
• Материалы одной партии и одного цвета? Особенно профнастил — оттенок может отличаться между партиями.
• Доставка материалов организована? Трубы 6 м в легковушку не влезут, нужна газель или манипулятор.
• Инструмент готов? Сварочный аппарат (проверен, электроды есть), болгарка (диски по металлу), бур или лопата для ям, уровень, рулетка, шнур, молоток.
• Есть средства защиты? Маска сварщика, перчатки, очки, рабочая одежда.

Участок и условия

• Участок размечен колышками и шнуром? Линия забора, место ворот и калитки.
• Проверены углы (метод 3-4-5)? Для прямоугольного участка углы должны быть 90°.
• Измерены перепады высоты (если есть уклон)? Записаны в блокнот с указанием, где верхняя точка, где нижняя.
• Убраны препятствия? Кусты, мусор, камни на линии забора.
• Организован доступ техники? Если нужна машина для доставки бетона — проверьте, проедет ли она к месту стройки.
• Погода подходящая? Бетонировать нельзя при температуре ниже +5°C и во время дождя.

Бюджет и сроки

• Смета посчитана с запасом 10-15%? На непредвиденные расходы.
• Есть деньги на всю стройку? Не начинайте, если денег хватит только на половину забора.
• Реалистичный срок работ? Ворота 4×2 м — 3-5 дней с бетонированием. Забор 20 м — 7-10 дней. Не планируйте сделать всё за выходные.
• Если нанимаете рабочих — договор подписан? Объём работ, сроки, цена, гарантии.

Финальная проверка чертежа

• Чертёж показали кому-то знающему? Свежий взгляд часто замечает ошибки, которые вы пропустили.
• Все узлы и детали понятны? Если сами не понимаете какой-то элемент чертежа — строители точно не поймут.
• Есть запасной план? Что делать, если пойдёт дождь на 3 дня? Если бетономешалка сломается? Если не хватит одной трубы?

Золотое правило стройки: если сомневаешься — перепроверь. Час на проверку чертежа и списка материалов сэкономит неделю на исправление ошибок. Самые дорогие ошибки — те, которые обнаруживаются после бетонирования столбов.

Что делать, если в процессе работы обнаружили ошибку в чертеже?

Не паникуйте и не пытайтесь «как-нибудь обойти». Остановите работу, оцените масштаб ошибки. Если ошибка в размерах на 1-2 см — обычно можно скорректировать на месте. Если больше 5 см или ошибка в конструкции (не та труба, не те петли) — лучше переделать сейчас, чем жить с кривыми воротами 20 лет. Исправленный чертёж сразу записывайте — чтобы не забыть, что изменили.

Прошли весь чек-лист и везде галочки? Отлично. Теперь можно начинать. Удачной стройки!
