Дефлектор на дымоход для увеличения тяги: как выбрать и установить правильно

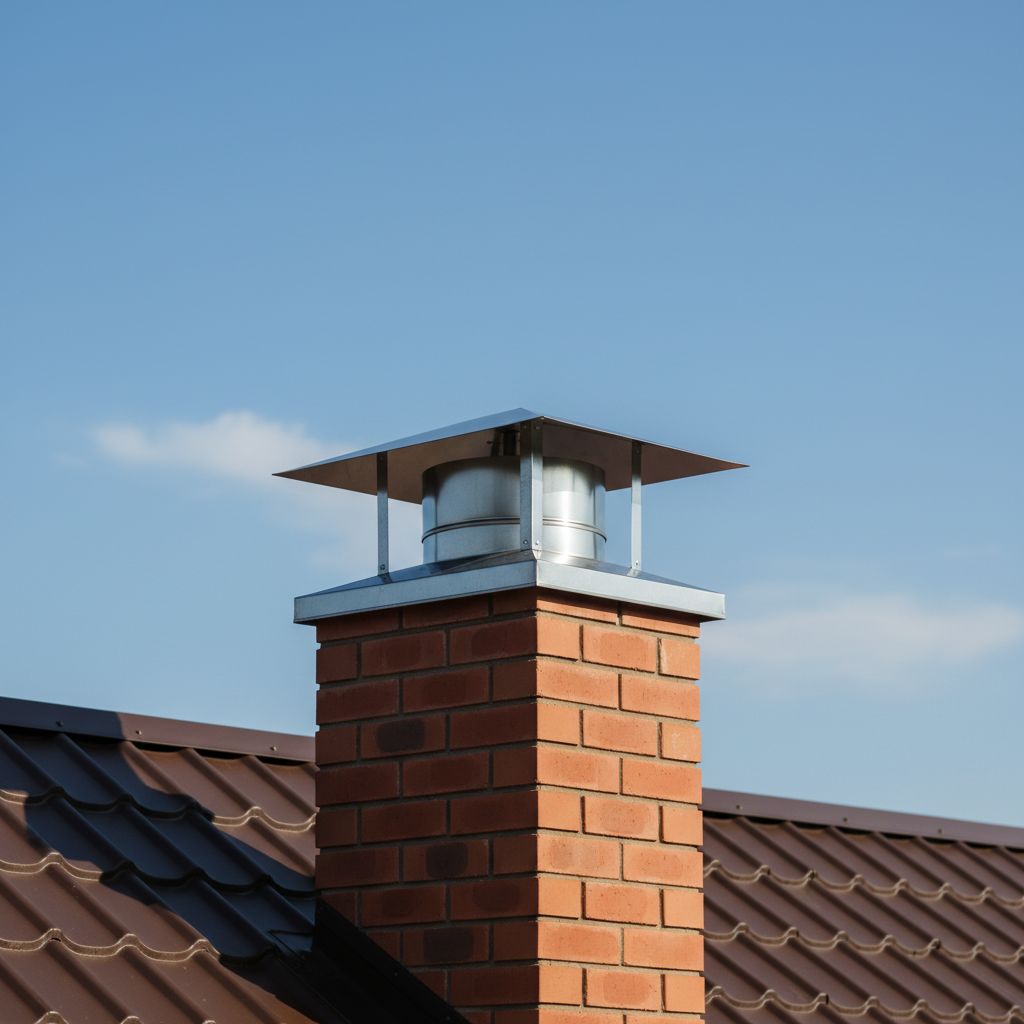

Как называется насадка на дымоход — разбираемся в терминологии

Многие владельцы частных домов и бань задаются вопросом: как называется зонтик на дымовой трубе? В народе эту конструкцию называют по-разному. Зонт, дымник, колпак, флюгарка, оголовок — все эти термины описывают верхнюю насадку на трубе. Но означают ли они одно и то же?

На самом деле разница существенная. Путаница в терминах приводит к неправильному выбору устройства и, как следствие, к проблемам с отоплением. Разберёмся в названиях и их значениях, чтобы понимать, о чём идёт речь при покупке или консультации со специалистом.

Популярные названия и их значения

Верхняя часть дымохода имеет множество названий, и каждое из них несёт свой смысл. Вот основные термины, которые вы встретите в специализированной литературе и магазинах:

Зонт (дымник)

Простейшая конструкция в виде крышки над трубой. Защищает только от осадков и птиц. Не влияет на тягу и не улучшает процесс горения. Часто изготавливается из оцинкованной стали или меди.

Колпак

Общее название для любой верхней насадки на трубу. Может быть как простым защитным элементом, так и сложным аэродинамическим устройством. Термин используется для обозначения различных конструкций.

Флюгарка

Поворотная конструкция, которая разворачивается по направлению ветра. Частично защищает от задувания, но не создаёт усиления тяги. Чаще применяется как декоративный элемент.

Оголовок

Техническое название верхней части дымохода с защитной насадкой. Включает в себя весь комплекс элементов: крепление, корпус и верхнюю крышку.

Дефлектор

Специальная аэродинамическая насадка, которая не только защищает трубу, но и активно усиливает тягу за счёт обтекания ветром. Самый эффективный тип устройства для дымоходов.

Современные производители, такие как Дымники Строй Макс, выпускают широкий ассортимент продукции — от простых зонтов до сложных дефлекторов различных размеров.

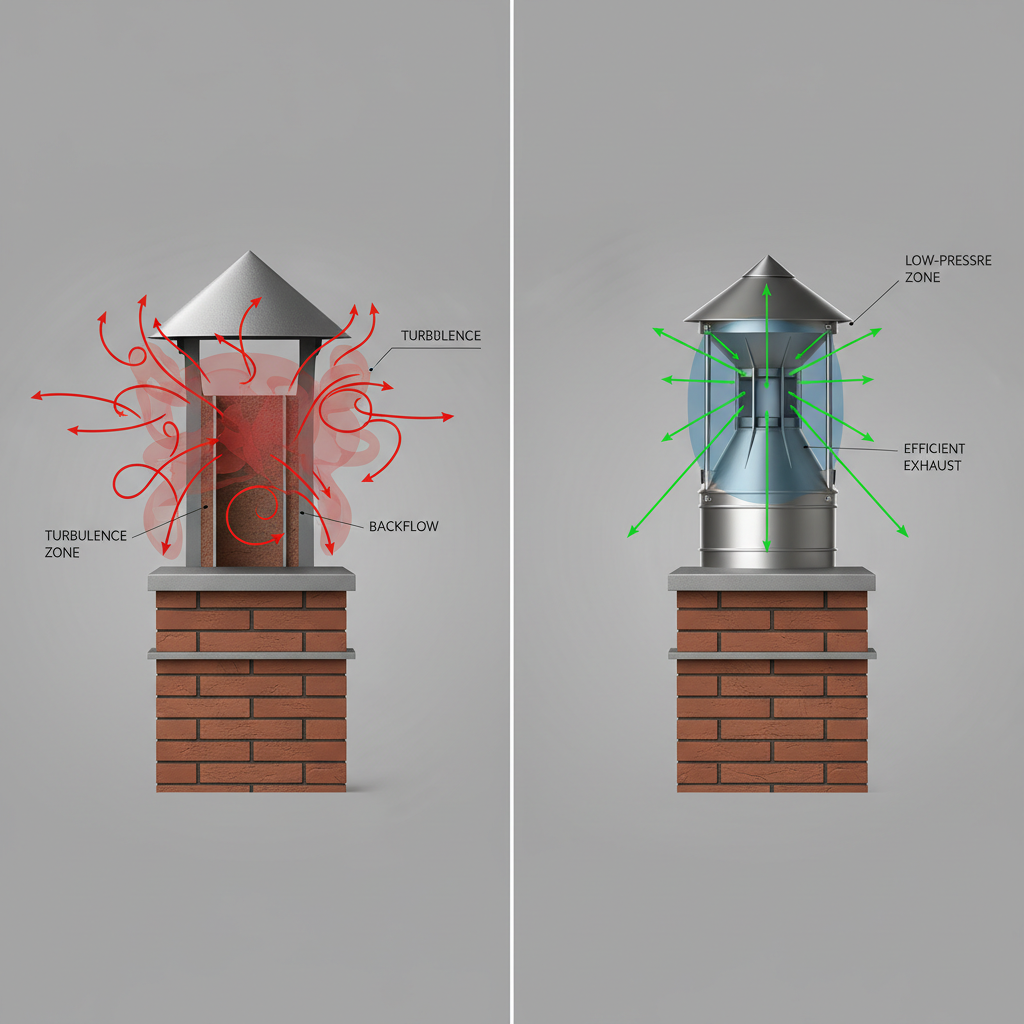

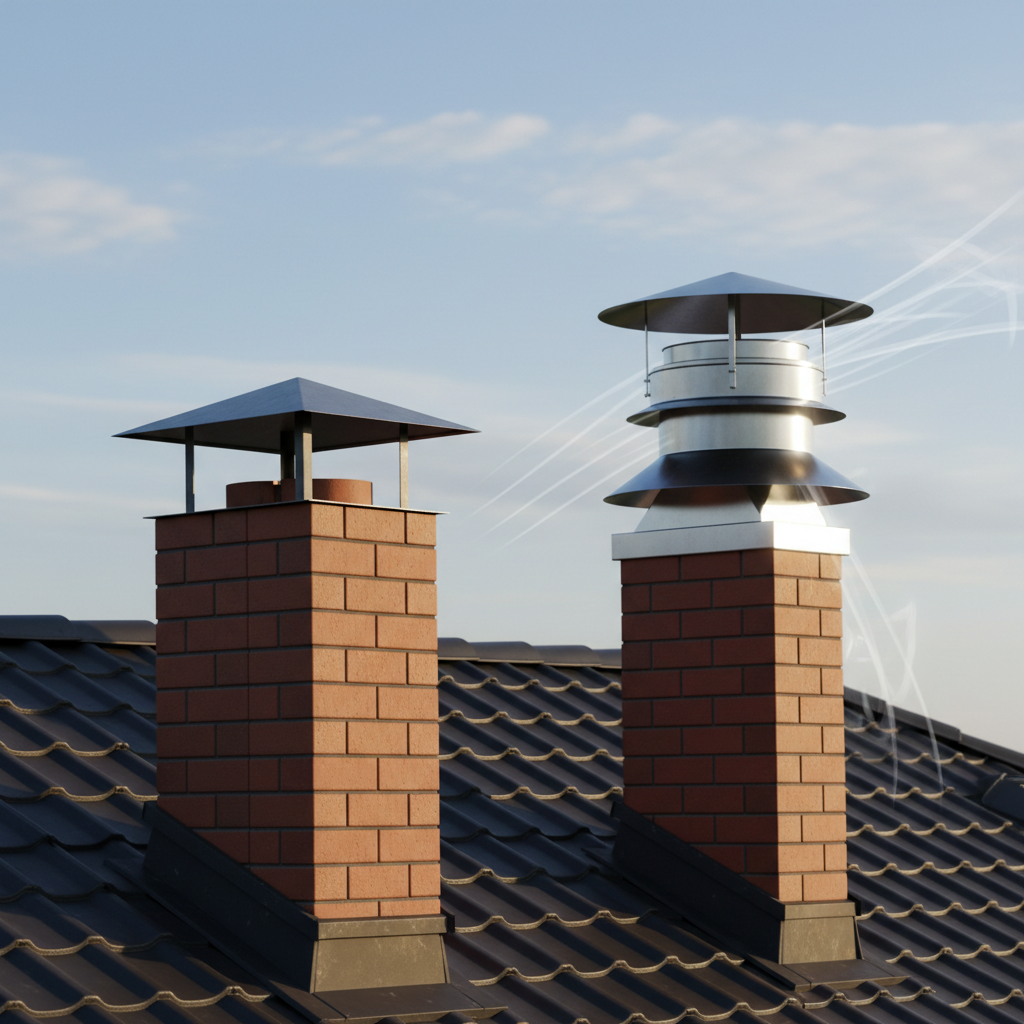

В чем принципиальная разница между зонтом и дефлектором

Главное отличие между зонтом и дефлектором — в принципе работы. Зонт выполняет пассивную функцию защиты. Дефлектор же активно участвует в процессе дымоудаления, усиливая естественную тягу дымохода на 20-25%.

Ошибочно полагать, что зонт, дефлектор, дымник и колпак на трубу — это одно и то же. Конструктивно они различаются, и разница эта критична для эффективной работы отопительной системы.

Зонт представляет собой простой козырёк на ножках. Он лишь накрывает трубу сверху, предотвращая попадание дождя и снега внутрь. При сильном боковом ветре зонт может даже ухудшить тягу, создавая обратный поток воздуха в дымоход.

Дефлектор имеет сложную многоуровневую конструкцию. Он состоит из нескольких цилиндров (стаканов), расположенных друг в друге, и конусообразного зонта. Когда ветер обтекает эти элементы, возникает зона пониженного давления над трубой. Это создаёт дополнительную силу, которая вытягивает дым из дымохода наружу.

Простой зонт подходит для местности без сильных ветров, когда дымоход имеет достаточную высоту и хорошую естественную тягу. В остальных случаях установка дефлектора — необходимость, а не роскошь. Это особенно актуально для открытых пространств, прибрежных зон и регионов с частыми порывистыми ветрами.

Таблица терминологии: что есть что

Чтобы окончательно разобраться в терминах, приведём сводную таблицу с ключевыми характеристиками каждого типа устройств. Это поможет правильно формулировать запросы при покупке и понимать рекомендации специалистов.

Как видите, ценовая разница между простым зонтом и дефлектором составляет 2-3 раза. Однако экономия топлива и улучшение работы отопительной системы быстро окупают дополнительные затраты. Современные производители предлагают модели разных размеров, например, дымники 510х510 мм для стандартных кирпичных труб.

Для чего нужен дефлектор на трубу дымохода

Многие владельцы печей и каминов задаются вопросом: действительно ли нужен дефлектор или можно обойтись простым зонтом? Ответ зависит от конкретных условий эксплуатации. Разберём, для чего нужен дефлектор на трубу дымохода и какие задачи он решает.

Основное назначение дефлектора — создание стабильной тяги в дымоходе независимо от погодных условий. В отличие от простого защитного колпака, дефлектор активно работает с потоками воздуха, превращая ветровую нагрузку из помехи в помощника. Чем сильнее ветер, тем эффективнее работает правильно установленный дефлектор.

По данным испытаний ЦАГИ, установка дефлектора увеличивает тягу дымохода на 20-25% при скорости ветра 5-10 м/с. В безветренную погоду эффект составляет около 10% за счёт естественной конвекции воздуха.

Дефлектор необходим не только для улучшения тяги. Он решает целый комплекс проблем, связанных с эксплуатацией отопительного оборудования. Особенно важна его роль в регионах с переменчивой погодой и сильными ветрами, где обычная насадка на трубу не справляется с задачей.

Основные функции дефлектора

Качественный дефлектор на дымоход для увеличения тяги выполняет сразу несколько важных функций. Каждая из них критична для безопасной и эффективной работы отопительной системы.

• Усиление тяги в дымоходе. Главная функция, ради которой устанавливается устройство. За счёт аэродинамической конструкции создаётся зона разрежения над трубой, что увеличивает скорость отвода продуктов сгорания на 20-25%.
• Защита от обратной тяги. При сильном боковом ветре или порывах дым может пойти обратно в помещение. Дефлектор предотвращает это явление, разбивая ветровые потоки и направляя их в нужном направлении.
• Защита от атмосферных осадков. Дождь, снег и град не попадают внутрь дымохода благодаря многоуровневой конструкции с перекрытиями. Это предотвращает намокание внутренних стенок и образование конденсата.
• Предотвращение задувания ветром. Порывистый ветер может полностью остановить тягу в трубе или даже создать обратный поток. Дефлектор нейтрализует это воздействие независимо от направления ветра.
• Увеличение КПД отопительного оборудования. Стабильная тяга обеспечивает полное сгорание топлива. Это даёт экономию дров или угля до 15-20% и снижает образование сажи на стенках дымохода.
• Продление срока службы дымохода. Защита от влаги и улучшенный отвод дыма уменьшают образование кислотного конденсата. Это особенно важно для металлических труб, которые подвержены коррозии.
• Защита от птиц и мусора. Конструкция дефлектора не позволяет птицам свить гнездо внутри трубы. Листья, ветки и другой мусор также не попадают в дымоход.
• Искрогашение. Многие модели оснащены специальной сеткой, которая задерживает крупные искры. Это критично для домов с мягкой кровлей или деревянными конструкциями рядом с трубой.

Все эти функции работают одновременно, создавая комплексную систему защиты и оптимизации работы дымохода. Современные дымники Модерн сочетают техническую эффективность с эстетичным внешним видом, гармонично вписываясь в архитектуру здания.

Конкретные проблемы, которые решает установка

Теория — это хорошо, но давайте посмотрим на конкретные ситуации, с которыми сталкиваются владельцы печей и каминов. Установка дефлектора решает реальные проблемы, мешающие комфортной эксплуатации отопительного оборудования.

Проблема 1: Дым идёт обратно в помещение. Классическая ситуация при порывистом ветре или неправильной высоте трубы. Дым вместо того, чтобы уходить наружу, возвращается в комнату. Результат — копоть на стенах, едкий запах, слезящиеся глаза. Дефлектор создаёт устойчивое разрежение над трубой, которое не позволяет дыму развернуться.

Проблема 2: Плохое горение топлива. Дрова тлеют, а не горят ярким пламенем. Расход топлива увеличивается, а тепла выделяется мало. Причина — недостаточный приток воздуха из-за слабой тяги. После установки дефлектора горение нормализуется, пламя становится интенсивным, топливо сгорает полностью.

Проблема 3: Занесение трубы снегом. Зимой простой зонт может полностью забиться снегом за одну ночь. Утром при растопке печи дым не находит выхода и идёт в дом. Особенно опасно при использовании газового оборудования — возможно отравление угарным газом. Дефлектор за счёт обтекаемой формы и нескольких уровней защиты не даёт снегу перекрыть выход.

Проблема 4: Быстрое засорение дымохода сажей. При недостаточной тяге температура отходящих газов ниже нормы. Это приводит к образованию большого количества сажи на стенках дымохода. Чистить приходится в 2-3 раза чаще обычного. Усиленная тяга от дефлектора повышает температуру и скорость отвода дыма, сажи образуется меньше.

Проблема 5: Гнёзда птиц в трубе. Весной и летом птицы охотно гнездятся в пустых дымоходах. Осенью при первой растопке обнаруживается, что труба забита. Приходится вызывать трубочиста или самостоятельно прочищать канал. Дефлектор физически не позволяет птицам проникнуть внутрь.

Все эти проблемы взаимосвязаны и усугубляют друг друга. Слабая тяга приводит к плохому горению, плохое горение — к саже, сажа ещё больше ухудшает тягу. Дефлектор разрывает этот порочный круг, нормализуя работу всей системы дымоудаления.

Безопасность и экономия топлива

Две главные причины, по которым стоит установить дефлектор — это безопасность жильцов и реальная экономия денег. Рассмотрим каждый аспект с конкретными цифрами.

Безопасность превыше всего. По статистике МЧС, около 15% бытовых отравлений угарным газом происходят из-за нарушения тяги в дымоходе. Обратная тяга или её полное отсутствие приводит к тому, что продукты сгорания не выходят наружу, а накапливаются в помещении. Угарный газ (CO) не имеет запаха и цвета, поэтому человек не чувствует опасности.

Согласно СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование", дымоход должен обеспечивать стабильную тягу при любых погодных условиях. Установка дефлектора — один из способов гарантировать соответствие этому требованию.

Дефлектор предотвращает критические ситуации с задуванием трубы. Даже если труба занесена снегом на 30-40%, аэродинамическая конструкция обеспечит минимальную тягу для безопасного отвода дыма. Это даёт время на устранение проблемы без риска для здоровья.

Теперь об экономии топлива. Цифры здесь вполне конкретные и легко проверяемые:

• Увеличение КПД на 15-20%. Полное сгорание топлива даёт больше тепла. Если раньше уходило 5 кубометров дров за зиму, теперь достаточно 4-4,2 кубометра.
• Снижение расхода электричества. При плохой тяге многие включают дополнительные обогреватели. С дефлектором печь работает на полную мощность, дополнительный обогрев не нужен. Экономия 200-500 кВт·ч за сезон.
• Уменьшение затрат на обслуживание. Чистка дымохода от сажи стоит 2000-4000 руб. С дефлектором чистить нужно в 2-3 раза реже. Экономия 4000-8000 руб. в год.
• Продление срока службы дымохода. Меньше конденсата — меньше коррозии металлических труб. Замена сэндвич-дымохода обходится в 30000-80000 руб. Дефлектор продлевает срок службы на 30-50%.

Посчитаем окупаемость. Средняя цена дефлектора — 3500 рублей, установка своими руками. Экономия топлива за сезон: 0,8 куба дров × 2500 руб/куб = 2000 руб. Плюс одна чистка дымохода — 3000 руб. Итого 5000 руб. в год. Дефлектор окупается за 8-10 месяцев эксплуатации.

Как работает дефлектор — принцип увеличения тяги

Многим кажется, что дефлектор — это просто красивый колпак на трубе. На самом деле это инженерное устройство, работающее по законам аэродинамики. Разберёмся, как именно ветер превращается из врага тяги в её усилитель.

В основе работы дефлектора лежит физический закон, открытый швейцарским учёным Даниилом Бернулли в XVIII веке. Закон гласит: при увеличении скорости потока газа или жидкости давление в этом потоке снижается. Дефлектор использует этот принцип для создания разрежения над дымоходной трубой.

Когда ветер обдувает конструкцию дефлектора, он разгоняется между стенками цилиндров. Скорость воздушного потока увеличивается в 1,5-2 раза по сравнению с исходной. Согласно закону Бернулли, в этой зоне возникает пониженное давление — эффект разрежения. Разрежение как насосом вытягивает дым из трубы наружу.

Эффект Бернулли можно почувствовать в повседневной жизни: когда вы едете в автомобиле с приоткрытым окном, воздух не задувает внутрь, а наоборот, вытягивает наружу. Это и есть зона пониженного давления в быстром потоке.

Чем сильнее ветер, тем больше разрежение и тем мощнее тяга. Именно поэтому дефлектор особенно эффективен в ветреную погоду, когда обычный зонт создаёт проблемы с обратной тягой. Устройство превращает помеху в помощника, используя энергию ветра для усиления дымоудаления.

Физический принцип: эффект Бернулли простыми словами

Закон Бернулли звучит сложно, но на практике его понимает каждый. Представьте, что вы дуете на ложку супа, чтобы остудить. Струя воздуха движется быстро, и вокруг неё создаётся зона, которая втягивает окружающий воздух. Этот же принцип работает в дефлекторе, только вместо вашего дыхания — ветер, а вместо супа — дым из трубы.

Суть закона: быстрый поток создаёт низкое давление. Когда воздух движется медленно, давление в нём высокое. Как только скорость увеличивается, давление падает. Физики называют это обратной зависимостью между скоростью и давлением в потоке газа или жидкости.

Дефлектор специально спроектирован так, чтобы ветер разгонялся в определённых зонах. Между внутренним и наружным цилиндром образуется узкий канал-щель. Ветер, проходя через этот канал, ускоряется в 1,5-2 раза. В месте ускорения давление падает на 15-20% относительно атмосферного. Эта разница и создаёт тягу.

Зона разрежения

Участок над трубой, где давление воздуха ниже атмосферного на 10-25 Па. Разница кажется маленькой, но её достаточно для увеличения скорости выхода дыма на 20-25%.

Динамический напор

Давление, создаваемое движущимся потоком воздуха. Чем выше скорость ветра, тем больше динамический напор и тем сильнее эффект разрежения в дефлекторе.

Коэффициент усиления тяги

Показатель эффективности дефлектора. У простого зонта коэффициент 0,8-0,9 (тяга ухудшается), у дефлектора ЦАГИ — 1,2-1,25 (тяга увеличивается на 20-25%).

Важно понимать: дефлектор работает эффективнее при ветре от 2 м/с и выше. В полный штиль эффект минимальный — около 5-10% за счёт естественной конвекции нагретого воздуха внутри конструкции. Максимальная эффективность достигается при скорости ветра 5-10 м/с, что соответствует умеренному бризу.

Конструкция классического дефлектора

Классический дефлектор состоит из нескольких обязательных элементов, каждый из которых выполняет свою функцию. Понимание конструкции поможет правильно выбрать модель и оценить качество изделия при покупке.

Нижний цилиндр (стакан). Это основа конструкции, которая надевается непосредственно на дымоходную трубу. Диаметр нижнего цилиндра соответствует диаметру трубы — 120, 150, 200 или 250 мм для круглых труб. Для кирпичных дымоходов с квадратным сечением используются модели с прямоугольным основанием, например, дымники 520х390 мм для стандартной кирпичной кладки.

Диффузор (верхний стакан). Расширяющийся конус над нижним цилиндром. Его диаметр в 1,5-2 раза больше диаметра трубы. Например, для трубы 150 мм диаметр диффузора составляет 220-300 мм. Именно в зазоре между диффузором и обечайкой создаётся основной эффект разрежения.

Обечайка (ветрозащитный цилиндр). Наружный цилиндр, который окружает диффузор. Между ними остаётся кольцевая щель шириной 40-80 мм. Ветер, проходя через эту щель, разгоняется и создаёт зону низкого давления. Высота обечайки обычно составляет 1,2-1,5 диаметра трубы.

Конусообразный зонт. Верхняя крышка, защищающая конструкцию от прямого попадания осадков. Угол наклона конуса — 30-45 градусов. Такой угол оптимален: осадки стекают вниз, а снег не задерживается на поверхности. Зонт крепится на стойках к обечайке.

Обратный конус (юбка). Дополнительный элемент, который устанавливается под основным зонтом острым концом вверх. Обратный конус отражает восходящие вихри воздуха, которые образуются под зонтом при сильном ветре. Без этого элемента вихри могут мешать выходу дыма. Наличие обратного конуса увеличивает эффективность дефлектора на 10-15%.

Качественные производители, такие как Дымники Строй Макс, строго соблюдают эти пропорции, проверенные аэродинамическими расчётами. Отклонение от оптимальных размеров снижает эффективность устройства или вообще превращает дефлектор в обычный зонт.

Конструкция классического дефлектора ЦАГИ была разработана в 1930-х годах в Центральном аэрогидродинамическом институте СССР. За почти 100 лет испытаний пропорции практически не изменились — это оптимальное соотношение эффективности и простоты.

Как ветер создает разрежение над трубой

Теперь посмотрим на процесс в динамике: что происходит, когда ветер встречается с дефлектором. Понимание этого механизма поможет оценить, почему одни конструкции работают лучше других.

Этап 1: Ветер встречает препятствие. Воздушный поток натыкается на обечайку дефлектора. Часть потока огибает конструкцию снаружи, часть — врывается в кольцевой зазор между диффузором и обечайкой. Важно: дефлектор работает независимо от направления ветра, потому что конструкция симметричная.

Этап 2: Разгон в узком канале. Ветер, попадая в кольцевую щель, сжимается. По закону сохранения массы, при уменьшении сечения потока его скорость растёт. Скорость увеличивается примерно в 1,8-2,2 раза. Например, ветер 5 м/с разгоняется до 9-11 м/с в узком зазоре.

Этап 3: Падение давления. Согласно закону Бернулли, рост скорости сопровождается падением статического давления. В зоне над диффузором давление становится на 10-25 Па ниже атмосферного. Эта разница создаёт подсасывающий эффект — дым буквально вытягивается из трубы наружу.

Этап 4: Выход дыма. Дым, поднимающийся из дымохода, встречает зону разрежения и ускоряется. Скорость выхода продуктов сгорания увеличивается на 20-25% по сравнению с обычной трубой. Дым быстро рассеивается в атмосфере, не успевая опуститься обратно даже при турбулентном ветре.

Этап 5: Защита от обратных вихрей. Обратный конус под зонтом не даёт образовываться вихревым зонам высокого давления. При его отсутствии вихри могут завернуться под зонт и частично противодействовать тяге. Правильная конструкция исключает эту проблему.

• При скорости ветра 2-4 м/с: разрежение 8-12 Па, прирост тяги 10-15%
• При скорости ветра 5-8 м/с: разрежение 15-20 Па, прирост тяги 20-25%
• При скорости ветра 9-12 м/с: разрежение 25-35 Па, прирост тяги 25-30%
• При скорости ветра выше 15 м/с: эффективность не растёт, работает режим стабилизации

Чем сильнее ветер, тем мощнее работает дефлектор — до определённого предела. При штормовом ветре выше 15-20 м/с конструкция переходит в режим стабилизации: она не увеличивает тягу дальше, но и не даёт ветру задуть трубу. Это критично для безопасности — даже в ураган печь продолжит работать нормально.

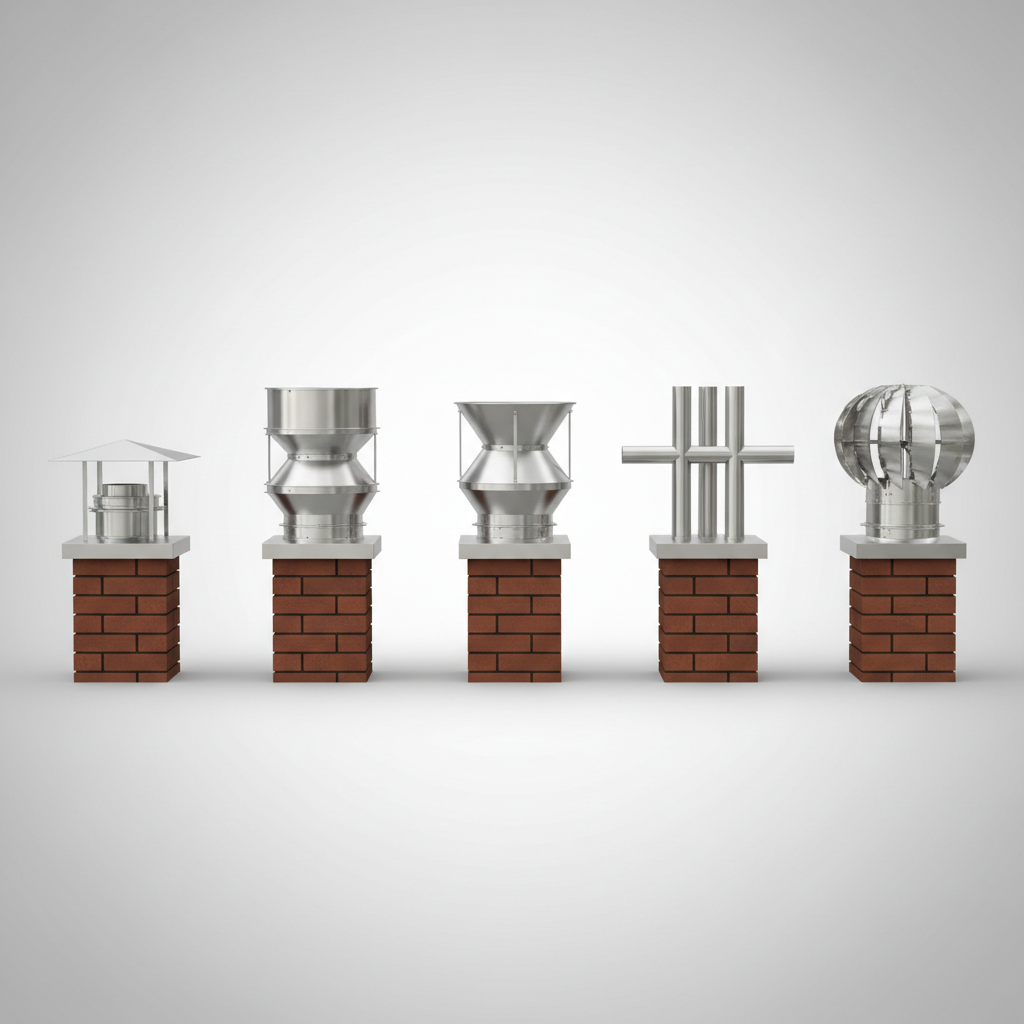

Виды дефлекторов для дымохода — полный обзор

На рынке представлено более десяти типов дефлекторов. Каждый разработан для определённых условий эксплуатации. Одни эффективны при сильном ветре, другие работают в штиль, третьи предназначены для высоких температур. Разберём популярные конструкции, их преимущества и ограничения.

Все дефлекторы можно разделить на три категории: статические (неподвижные), динамические (с вращающимися элементами) и активные (с принудительным приводом). Статические — самые распространённые, надёжные и не требуют обслуживания. Динамические эффективнее, но имеют подвижные детали. Активные дают максимальный результат, но зависят от электропитания.

Выбор конкретного типа зависит от нескольких факторов. Тип топлива и температура отходящих газов определяют материал и конструкцию. Климатические условия региона влияют на необходимую степень защиты от осадков. Высота дымохода и наличие ветров — на требуемую мощность усиления тяги. Рассмотрим каждый тип подробно.

Дефлектор ЦАГИ — универсальное решение

Дефлектор ЦАГИ (Центрального аэрогидродинамического института) — классическая конструкция, разработанная в СССР в 1930-х годах. Это эталон эффективности среди статических дефлекторов. Конструкция прошла десятилетия испытаний и доказала свою надёжность в любых климатических условиях.

Особенность ЦАГИ — зонт расположен внутри ветрозащитного цилиндра. Это принципиально отличает его от простых колпаков, где зонт торчит снаружи. Такая компоновка создаёт оптимальные условия для разгона ветра и формирования разрежения. Даже при порывах ветра с разных сторон эффективность не падает.

Испытания в аэродинамической трубе показали, что дефлектор ЦАГИ увеличивает тягу на 20-25% при скорости ветра 5-10 м/с. При этом конструкция работает стабильно даже в штиль, обеспечивая прирост 8-10% за счёт тепловой конвекции.

Преимущества дефлектора ЦАГИ:

• Универсальность. Подходит для любых типов печей, котлов и каминов на твёрдом топливе. Работает с дымоходами из кирпича, стали, керамики.
• Всепогодность. Эффективен и при ветре, и в штиль. Не забивается снегом благодаря обтекаемой форме внешнего цилиндра.
• Максимальная защита от обратной тяги. Многоуровневая система исключает попадание ветра в трубу даже при штормовых порывах.
• Долговечность. Отсутствие подвижных частей означает минимальный износ. Срок службы 20-50 лет в зависимости от материала.
• Бесшумность. При правильном изготовлении не создаёт вибраций и гула даже при сильном ветре.

Недостатки:

• Сложность изготовления. Для самостоятельного производства требуются точные расчёты и навыки работы с металлом. Ошибка в пропорциях снижает эффективность.
• Цена выше среднего. Заводские модели стоят 3000-6000 руб. в зависимости от размера и материала.
• Габариты. Конструкция достаточно высокая — общая высота составляет 1,8-2,2 диаметра трубы. На низких кровлях может выглядеть громоздко.

Рекомендации по применению: Дефлектор ЦАГИ — оптимальный выбор для большинства случаев. Особенно рекомендуется для регионов с переменными ветрами, холодных климатических зон, мест с высокой влажностью. Подходит для дымоходов диаметром от 120 до 500 мм. Для стандартных кирпичных труб квадратного сечения выпускаются модели типа дымники 510х510 мм.

Материалы изготовления: Оцинкованная сталь (срок службы 15-20 лет, цена 3000-4000 руб.), нержавеющая сталь (50+ лет, 5000-8000 руб.), медь (100+ лет, 15000-25000 руб.). Для агрессивных морских климатов или промышленных зон выбирайте нержавейку марки AISI 304 или 316.

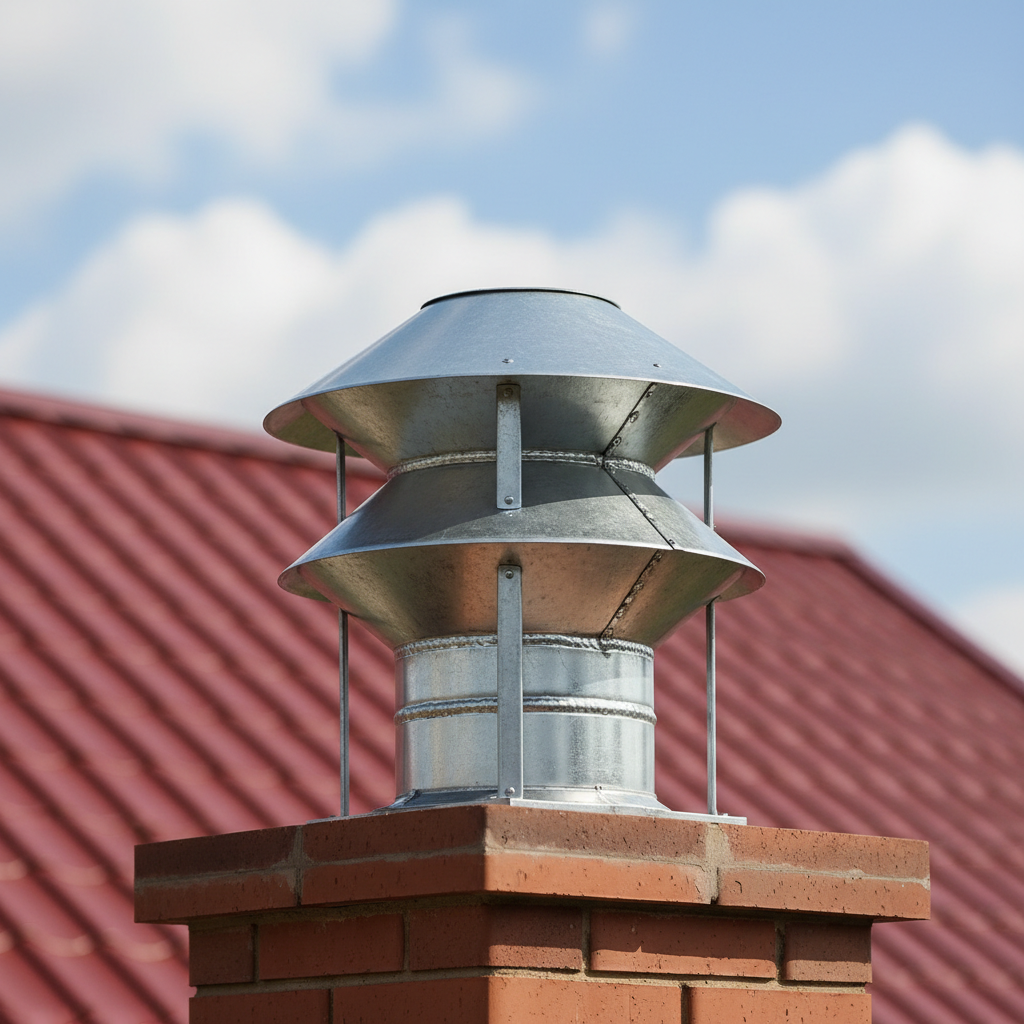

Дефлектор Григоровича (Вольперта-Григоровича) — бюджетный вариант

Дефлектор Григоровича — упрощённая конструкция, состоящая из двух конусов (верхнего и нижнего), диффузора и нижнего патрубка. Разработан инженером Григоровичем на основе ещё более ранней модели Вольперта. Главное преимущество — простота изготовления при сохранении основных функций усиления тяги.

Конструктивно это самый минималистичный дефлектор. Верхний конус установлен широкой частью вниз и защищает от осадков. Нижний конус направлен острым концом вверх и играет роль обратного отражателя. Между ними — кольцевой зазор, через который проходит ветер. Диффузор расширяет выходное сечение трубы, создавая условия для разгона воздушного потока.

Преимущества дефлектора Григоровича:

• Простота конструкции. Всего четыре основных элемента. Можно изготовить самостоятельно за 3-4 часа при наличии инструмента.
• Низкая цена. Заводские модели стоят 1500-3000 руб. Материалы для самодельного обойдутся в 800-1200 руб.
• Лёгкий вес. На 30-40% легче дефлектора ЦАГИ. Проще монтировать на высоте, меньше нагрузка на трубу.
• Достаточная эффективность. Увеличивает тягу на 15-20% при умеренном ветре 5-8 м/с.
• Компактность. Общая высота 1,3-1,5 диаметра трубы. Не так выделяется на крыше, как массивный ЦАГИ.

Недостатки:

• Средняя эффективность. Уступает дефлектору ЦАГИ на 3-5% по приросту тяги. В сложных условиях (сильный порывистый ветер, снегопад) может работать нестабильно.
• Чувствительность к засорению. Узкий зазор между конусами быстрее забивается сажей, листьями, паутиной. Требует чистки 2-3 раза за сезон.
• Работа в штиль. При отсутствии ветра прирост тяги минимальный — всего 3-5%. Для местности без ветров малоэффективен.
• Обледенение. При температурах ниже -15°C конденсат может замерзать на конусах, сужая проходное сечение.

Рекомендации по применению: Дефлектор Григоровича подходит для регионов с умеренными ветрами без экстремальных погодных условий. Идеален для дачных домов с сезонным проживанием, бань, временных построек. Хорошо работает на высоких дымоходах (5+ метров), где естественная тяга и так достаточна. Не рекомендуется для снежных регионов и прибрежных зон с сильными ветрами.

Технические характеристики: Диаметр диффузора — 1,2-1,5 диаметра трубы (меньше, чем у ЦАГИ). Высота верхнего конуса — 0,6-0,8 диаметра. Высота нижнего конуса — 0,4-0,6 диаметра. Зазор между конусами — 60-100 мм. Материал — оцинкованная или нержавеющая сталь толщиной 0,5-0,8 мм.

Когда выбирать Григоровича вместо ЦАГИ: Если бюджет ограничен и нужно быстрое решение. Если планируете изготовить дефлектор самостоятельно и у вас минимум опыта. Если дымоход высокий (более 6 метров) и проблем с тягой нет, но нужна базовая защита. Если регион спокойный без экстремальных погодных условий.

Турбодефлектор (ротационный) — вращающаяся турбина

Турбодефлектор — это принципиально иная конструкция с вращающейся головкой. Сферическая турбина с лопастями крутится от ветра, создавая центробежную силу, которая вытягивает дым из трубы. Чем сильнее ветер, тем быстрее вращение и тем мощнее эффект. Визуально такой дефлектор выглядит эффектно и современно.

Конструктивно турбодефлектор состоит из неподвижного основания (стакана), подшипникового узла и вращающейся головки с лопастями. Лопасти изогнуты так, что при обдувании ветром с любой стороны турбина вращается в одном направлении. Внутри образуется центробежное разрежение — воздух отбрасывается к краям, а в центре создаётся зона низкого давления.

Турбодефлекторы были изначально разработаны для промышленной вентиляции и лишь позже адаптированы для дымоходов. При скорости ветра 5 м/с турбина вращается со скоростью 100-150 об/мин, создавая прирост тяги до 30%.

Преимущества турбодефлектора:

• Максимальная эффективность. При наличии ветра даёт прирост тяги 25-30% — больше, чем статические модели.
• Всенаправленность. Работает одинаково эффективно при ветре с любой стороны. Не требует ориентации по розе ветров.
• Работа при слабом ветре. Начинает вращаться уже при скорости 0,5-1 м/с. Статические дефлекторы при такой скорости малоэффективны.
• Эстетика. Современный внешний вид, вращающаяся турбина выглядит технологично и привлекает внимание.
• Защита от птиц. Постоянное вращение отпугивает птиц — они не садятся на движущуюся конструкцию.

Недостатки — критичные для многих применений:

• Температурные ограничения. Подшипники выдерживают максимум 200-300°C (в премиум-моделях до 500°C). Для дровяных печей и каминов с температурой дыма 400-600°C не подходит категорически. Подшипник расплавится или заклинит.
• Требуется обслуживание. Подшипниковый узел нужно смазывать 1-2 раза в год. При попадании сажи или влаги подшипник может начать скрипеть или заклинить.
• Шум. При сильном ветре вращение создаёт гул и свист. На тихих улицах это может мешать соседям и самим жильцам.
• Высокая цена. Качественные модели стоят 5000-15000 руб. — в 2-3 раза дороже статических дефлекторов.
• Не работает в штиль. Без ветра турбина стоит, и эффект равен нулю. Хуже обычного зонта.
• Обледенение. Зимой при высокой влажности подшипник может замёрзнуть. Турбина остановится и превратится в препятствие для тяги.

Категорически не подходит для: Дровяных печей и каминов. Твердотопливных котлов на угле или брикетах. Любых систем с температурой дыма выше 250°C. Низких дымоходов (менее 4 метров) — высокая температура у выхода расплавит подшипник за несколько топок.

Подходит для: Газовых котлов с температурой дыма 80-150°C. Систем вентиляции производственных помещений. Дизельных котлов с относительно низкой температурой отходящих газов. Длинных дымоходов (более 8 метров), где температура на выходе падает до 150-200°C.

Н-образный дефлектор — для ветреных регионов

Н-образный дефлектор — специализированная конструкция для экстремальных ветровых условий. Форма напоминает букву Н: вертикальная труба по центру и два горизонтальных канала по бокам. Ветер проходит через горизонтальные каналы, создавая мощное разрежение в вертикальной части. Это самый эффективный тип для открытых местностей.

Конструкция была разработана для промышленных объектов в прибрежных зонах и степях, где постоянно дуют сильные ветра. Позже адаптирована для частных домов. Главное отличие — двойное усиление тяги: и за счёт эффекта Бернулли, и за счёт эжекции (подсасывания) потоков.

Преимущества Н-образного дефлектора:

• Максимальная защита от задувания. Даже штормовой ветер 20-25 м/с не может задуть трубу благодаря сложной системе каналов.
• Высокая эффективность при сильном ветре. Прирост тяги достигает 30-35% при скорости ветра 10-15 м/с.
• Прочность. Жёсткая конструкция выдерживает ветровые нагрузки до 40 м/с без деформаций. Срок службы 30-50 лет.
• Не забивается снегом. Открытые боковые каналы не позволяют снегу накапливаться. Конструкция самоочищается при порывах ветра.
• Работа в любую погоду. Одинаково эффективен и летом, и зимой. Не теряет характеристик при температурах от -50°C до +50°C.

Недостатки:

• Низкая эффективность в штиль. Без ветра работает как обычная труба, прирост тяги практически нулевой.
• Громоздкость. Конструкция занимает много места — общая ширина в 2-3 раза больше диаметра трубы. На маленьких крышах выглядит непропорционально.
• Сложность изготовления. Самостоятельно сделать сложно — нужны точные расчеты и сварочные работы.
• Цена. Заводские модели стоят 4000-8000 руб. из-за сложности конструкции и большого расхода материала.
• Шум при сильном ветре. Воздух, проходящий через каналы, может создавать гудение при скорости ветра выше 15 м/с.

Рекомендуется для: Прибрежных районов (морское побережье, берега больших озёр). Степных и полевых территорий без естественных ветрозащитных барьеров. Горных местностей с постоянными ветрами. Высотных зданий в городах, где между домами образуются ветровые коридоры. Промышленных котельных на открытых площадках.

Не рекомендуется для: Защищённых местностей в лесу или среди плотной застройки — избыточная конструкция, не оправдывающая затраты. Регионов с частым штилем — эффект будет минимальным. Малых дымоходов диаметром менее 150 мм — конструкция будет слишком тяжёлой.

На метеостанциях Северного флота России Н-образные дефлекторы используются с 1960-х годов. За 60+ лет эксплуатации в арктических условиях с ветрами до 35-40 м/с конструкция доказала абсолютную надёжность.

Тарельчатый (открытый) дефлектор

Тарельчатый дефлектор — упрощённая конструкция в форме перевёрнутой тарелки или зонта на центральном стержне. Изначально разработан для систем вентиляции, но иногда используется и на дымоходах. Это самый простой и дешёвый вариант среди всех дефлекторов, но и наименее эффективный.

Конструкция предельно минималистична: стакан-основание, центральный стержень и конусообразная крышка. Нет ни диффузора, ни обечайки, ни сложных каналов. Ветер просто обдувает крышку, создавая слабое разрежение над трубой. Эффективность низкая, но для некоторых задач этого достаточно.

Преимущества тарельчатого дефлектора:

• Простота. Три детали, элементарная сборка. Можно изготовить за 1-2 часа.
• Минимальная цена. Заводские модели от 600 руб., самодельный обойдётся в 300-500 руб.
• Лёгкость. Вес 0,5-1,5 кг в зависимости от размера. Не создаёт нагрузку на трубу.
• Компактность. Высота всего 0,8-1,0 диаметра трубы. Почти не выступает над крышей.

Недостатки — существенные:

• Низкая эффективность. Прирост тяги всего 5-10% при благоприятном ветре. В штиль эффект нулевой.
• Не защищает от обратной тяги. При сильном боковом ветре может даже ухудшить ситуацию, создавая завихрения.
• Слабая защита от осадков. Открытая конструкция пропускает косой дождь и снег.
• Быстрое засорение. Листья, пух, паутина легко забивают зазор между крышкой и трубой.
• Малый срок службы. Тонкий металл (0,3-0,5 мм) прогорает или ржавеет за 5-8 лет.

Где используется: Преимущественно в системах вентиляции жилых и промышленных зданий. Для вентиляционных шахт подвалов, санузлов, кухонных вытяжек. На дымоходах — только как временное решение или для маломощных отопительных приборов с хорошей естественной тягой.

Для дымоходов не рекомендуется, если: Есть проблемы с тягой. Регион ветреный или снежный. Используется мощная печь или котёл. Дымоход низкий (менее 5 метров). Нужна надёжная защита от осадков и птиц.

Когда можно рассмотреть тарельчатый дефлектор: Временная установка на период строительства. Вентиляционные трубы без высоких требований к тяге. Бюджет критически ограничен, а альтернативы нет. Дымоход очень высокий (8+ метров) с избыточной естественной тягой, нужна только базовая защита от дождя.

Честный вывод: Для серьёзной эксплуатации на дымоходе тарельчатый дефлектор не подходит. Это скорее декоративный элемент или защита от крупного мусора, чем полноценный дефлектор. Экономия 1000-2000 руб. на покупке обернётся проблемами с тягой, частой чисткой и необходимостью замены через несколько лет. Лучше один раз купить качественный ЦАГИ или Григоровича.

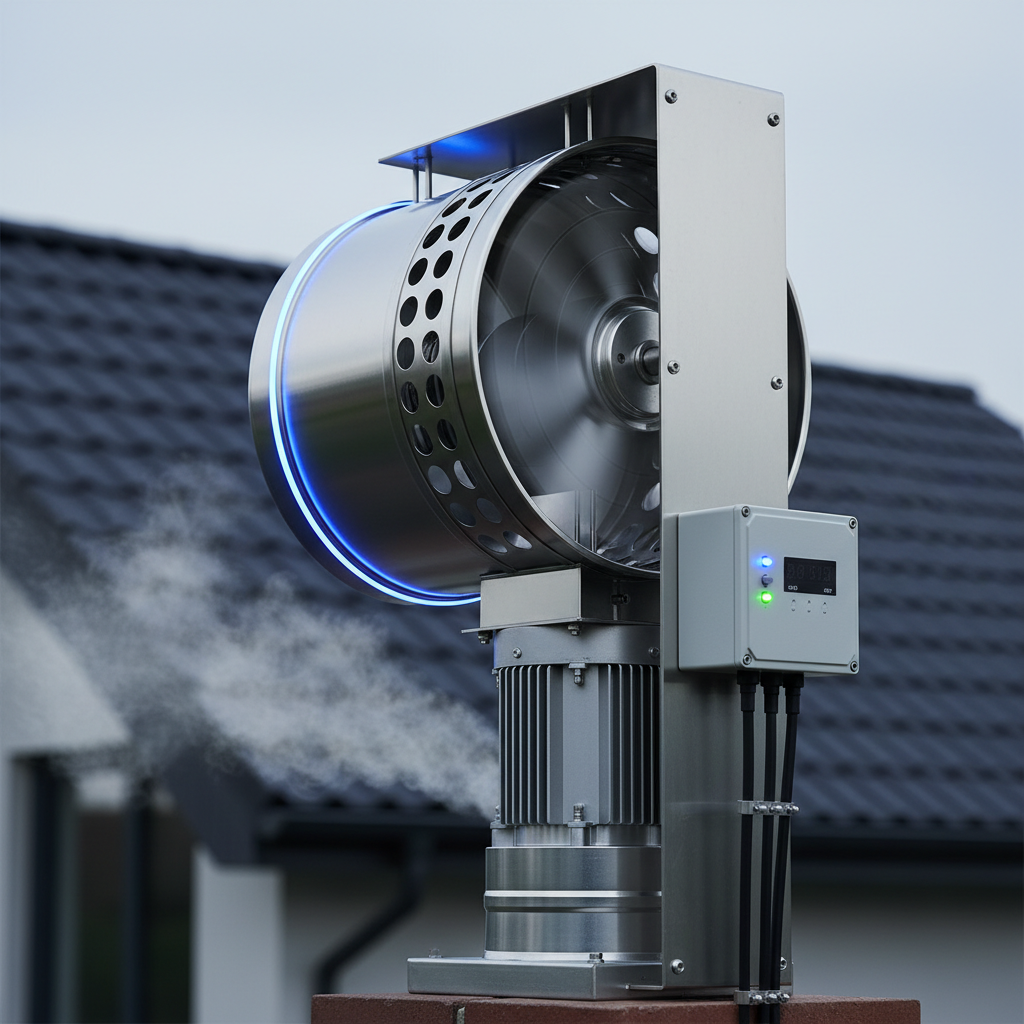

Дефлектор-дымосос с электрическим приводом

Дефлектор-дымосос — это активная система с электрическим вентилятором, которая принудительно вытягивает дым из трубы. В отличие от всех предыдущих моделей, которые работают за счёт ветра, дымосос создаёт тягу независимо от погодных условий. Это самое технологичное и дорогое решение среди всех типов дефлекторов.

Конструкция состоит из вентилятора с электродвигателем, установленного в защитном кожухе на оголовке трубы. Вентилятор вращается постоянно во время работы отопительного оборудования, создавая разрежение 30-80 Па. Управление автоматическое: система включается при запуске котла и выключается после остывания дымохода.

Дымососы широко применяются на промышленных котельных с 1950-х годов. Их эффективность подтверждена десятилетиями эксплуатации: увеличение тяги составляет 40-60%, что позволяет использовать более короткие дымоходы и снизить расход топлива на 8-12%.

Преимущества дефлектора-дымососа:

• Максимальная эффективность. Прирост тяги 40-60% независимо от ветра. Работает одинаково и в штиль, и в ураган.
• Решение любых проблем с тягой. Если естественная тяга недостаточна из-за низкого дымохода, плохой теплоизоляции или неудачного расположения трубы — дымосос компенсирует все недостатки.
• Возможность использовать короткие дымоходы. Минимальная высота снижается с 5 до 3 метров. Экономия на материалах и монтаже.
• Стабильность работы. Тяга постоянная, не зависит от температуры, влажности, направления ветра. Котёл работает в оптимальном режиме.
• Автоматизация. Современные модели интегрируются с системой управления котлом, регулируют мощность в зависимости от нагрузки.

Недостатки — серьёзные:

• Зависимость от электричества. При отключении питания система перестаёт работать. В некоторых случаях обратная тяга может задуть дым в помещение.
• Очень высокая цена. От 15000 до 50000 руб. в зависимости от мощности и производителя. Плюс затраты на электроэнергию 50-150 Вт × 24 часа.
• Сложный монтаж. Требуется прокладка электропроводки, подключение к автоматике котла, настройка режимов работы.
• Регулярное обслуживание. Вентилятор нужно чистить от сажи каждые 2-3 месяца. Замена подшипников и электродвигателя каждые 3-5 лет.
• Шум. Работающий вентилятор создаёт гул 35-50 дБ. Это как работающий холодильник — слышно ночью в тихой местности.
• Расходы на электроэнергию. При мощности 100 Вт и круглосуточной работе 6 месяцев — около 4500 кВт·ч или 1800-2500 руб. за сезон.

Когда оправдан дефлектор-дымосос: Низкий дымоход (менее 4 метров), который нельзя нарастить из-за конструктивных ограничений. Плохая естественная тяга, которую не удалось решить другими способами. Промышленные и коммерческие объекты с высокими требованиями к стабильности работы. Многоквартирные дома со сложной системой дымоудаления.

Не рекомендуется для: Обычных частных домов с нормальной высотой дымохода — избыточное и дорогое решение. Местности с частыми перебоями электроснабжения. Дачных и временных построек — слишком сложная система для сезонной эксплуатации. Бюджетных проектов — окупаемость под вопросом.

Коэффициент полезного действия (КПД)

Дымосос повышает КПД отопительного оборудования на 3-8% за счёт более полного сгорания топлива при стабильной тяге.

Срок окупаемости

При экономии топлива 10% и стоимости системы 25000 руб. срок окупаемости составляет 5-8 лет. Без учёта расходов на электроэнергию и обслуживание.

Гибридные модели: механика плюс электрика

Гибридные дефлекторы — компромисс между полностью пассивными и активными системами. Основа конструкции — классический механический дефлектор ЦАГИ или Григоровича, дополненный маломощным вентилятором. Вентилятор включается только при необходимости — в штиль или при недостаточной естественной тяге.

Принцип работы: датчик температуры или разрежения контролирует состояние дымохода. Если естественная тяга достаточна (ветер 3+ м/с), вентилятор не работает — экономия электроэнергии. Когда тяга падает ниже критического уровня, автоматика включает вентилятор на 30-50% мощности. Это даёт нужный эффект при минимальном энергопотреблении.

Преимущества гибридной системы:

• Энергоэффективность. Вентилятор работает только 20-40% времени. Потребление электроэнергии в 3-5 раз меньше, чем у полностью активного дымососа.
• Автономность. При наличии ветра система работает без электричества. Отключение питания не критично.
• Оптимальная цена. 8000-18000 руб. — дешевле полноценного дымососа, но дороже простого дефлектора.
• Надёжность. Вентилятор работает не постоянно, износ меньше. Срок службы 8-12 лет вместо 3-5 у активного дымососа.
• Меньше шума. Вентилятор включается периодически и работает на пониженной мощности. Уровень шума 25-35 дБ.

Недостатки:

• Сложность. Требуется настройка датчиков, калибровка порогов включения, периодическая проверка автоматики.
• Цена выше среднего. В 2-3 раза дороже обычного дефлектора при том, что основное время работает как обычный ЦАГИ.
• Обслуживание. Нужно чистить не только дефлектор, но и вентилятор, проверять датчики, обновлять прошивку контроллера (в умных моделях).

Для кого подходит гибридный дефлектор: Владельцы домов в местности с переменными ветрами — летом штиль, зимой ветра. Ситуации, когда дымоход немного ниже нормы (4-4,5 метра вместо 5), но наращивание невозможно. Коммерческие объекты (гостиницы, рестораны), где важна стабильность, но бюджет на активный дымосос не выделен. Энтузиасты технологий, которые хотят максимальную автоматизацию систем дома.

Не стоит покупать: Если естественная тяга хорошая и проблем нет — переплата за неиспользуемую функцию. Для бюджетных проектов — лучше вложить эти деньги в правильный статический дефлектор и увеличение высоты трубы. В местности с постоянным сильным ветром — механический дефлектор справится сам, электроника не нужна.

Популярные производители: На российском рынке гибридные модели предлагают компании, такие как Вулкан, Феррум, Балтвент. Цены варьируются от 9000 руб. (базовые модели с простым термореле) до 22000 руб. (системы с датчиками тяги, контроллерами и управлением через Wi-Fi).

Сравнительная таблица всех типов дефлекторов

Чтобы облегчить выбор, мы собрали все основные характеристики в одну таблицу. Сравнение поможет быстро определить оптимальный тип дефлектора для ваших условий эксплуатации.

Как читать таблицу: Определите свои приоритеты — тип отопления, климат, бюджет. Найдите в таблице типы дефлекторов, которые отмечены как подходящие (✅) для ваших условий. Сравните их по ключевым параметрам: цена, эффективность, срок службы. Исключите варианты с критичными недостатками именно для вашего случая.

Рекомендации по выбору: Для большинства частных домов с дровяным отоплением оптимален дефлектор ЦАГИ — универсальное и надёжное решение. Если бюджет ограничен и условия спокойные — Григорович даст приемлемый результат. Для прибрежных и степных зон с постоянными ветрами — Н-образный. Турбодефлекторы и дымососы оправданы только в специфических ситуациях.

При выборе размера учитывайте сечение дымохода. Для кирпичных труб стандартных размеров доступны готовые решения, например дымники 520х520 мм или дымники 640х640 мм для больших дымоходов. Эстетически для современных домов подойдут дымники Модерн с лаконичным дизайном.

По статистике 85% владельцев частных домов в России устанавливают дефлекторы ЦАГИ или Григоровича. Остальные 15% делятся между специализированными решениями: Н-образные для ветреных регионов (8%), турбодефлекторы для газовых систем (5%), активные дымососы для проблемных дымоходов (2%).

Зонт или дефлектор — что лучше выбрать

Многие путают простой зонт с дефлектором, считая их взаимозаменяемыми. На практике это разные устройства с принципиально отличающимися функциями. Зонт — базовая защита от осадков, дефлектор — инженерная система усиления тяги. Выбор между ними зависит от условий эксплуатации и требований к дымоходу.

Простой зонт дешевле в 2-3 раза, но в ветреную погоду может ухудшить тягу вместо того, чтобы помочь. Дефлектор стоит дороже, но превращает ветер из помехи в усилитель тяги. Если в вашем регионе часто дуют ветра, экономия на зонте обернётся проблемами: дым в доме, перерасход топлива, риск отравления угарным газом.

Ключевой вопрос при выборе: есть ли у вас проблемы с тягой? Если печь дымит, особенно при ветре, зонт не решит проблему. Нужен полноценный дефлектор на дымоход для увеличения тяги. Если тяга стабильная, а нужна только защита от дождя и птиц — зонт справится с задачей.

Испытания показали: при боковом ветре 8-10 м/с простой зонт снижает тягу на 15-20%, создавая завихрения над трубой. В то же время дефлектор ЦАГИ при тех же условиях увеличивает тягу на 20-25%. Разница в эффективности — 40% в пользу дефлектора.

Ключевые различия между зонтом и дефлектором

Внешне зонт и дефлектор могут выглядеть похоже, но внутренняя конструкция и принцип работы кардинально отличаются. Разберём ключевые отличия, которые определяют эффективность каждого типа насадки для трубы дымохода на крыше.

Конструктивные различия: Зонт состоит из простой конусообразной крышки на стойках, прикреплённых к трубе. Никаких дополнительных элементов. Дефлектор включает диффузор, обечайку, обратный конус и защитный зонт — минимум 4-5 элементов, работающих как единая система.

Принцип работы: Зонт пассивно защищает от осадков. При ветре создаёт зону турбулентности, которая может препятствовать выходу дыма. Дефлектор активно использует энергию ветра: разгоняет его в узких каналах, создаёт разрежение над трубой, вытягивает дым наружу.

Аэродинамика: У зонта ветер ударяется в плоскую поверхность, отражается вниз и создаёт завихрения у выхода трубы. Эти вихри мешают дыму выйти наружу. У дефлектора ветер плавно обтекает конструкцию, ускоряется в каналах и формирует зону разрежения — дым буквально высасывается из трубы.

Долговечность: Зонты часто делают из тонкого металла 0,3-0,5 мм — через 5-8 лет прогорают или ржавеют. Дефлекторы изготавливают из металла 0,5-1,0 мм, служат 15-50 лет в зависимости от материала. Разница в сроке службы — 2-3 раза.

Коэффициент аэродинамического сопротивления

У зонта этот коэффициент составляет 1,2-1,5 (препятствует выходу дыма). У правильно спроектированного дефлектора — 0,8-0,9 (облегчает выход дыма).

Эффективное сечение выхода

Зонт перекрывает 15-25% выходного сечения трубы стойками и конусом. Дефлектор за счёт диффузора увеличивает эффективное сечение на 20-50%.

Когда достаточно простого зонта

Несмотря на явное превосходство дефлекторов, есть ситуации, когда простой зонт — рациональный выбор. Переплачивать за сложную конструкцию не всегда оправдано. Разберём случаи, когда базовой защиты достаточно.

Высокий дымоход с избыточной тягой. Если высота трубы 7-8 метров и более, естественная тяга очень сильная. Печь тянет отлично даже в штиль. В этом случае дефлектор даст прирост всего 5-7%, что незаметно на практике. Зонт защитит от дождя и птиц, экономя 2000-4000 руб.

Местность без сильных ветров. Если дом находится в низине, окружён лесом или плотной застройкой, ветер у дымохода слабый (1-3 м/с). В таких условиях дефлектор работает лишь немного эффективнее зонта. Разница 3-5% не оправдывает двукратной переплаты.

Временные и сезонные постройки. Летняя кухня, времянка на период стройки, гостевой домик с редким использованием. Для таких объектов достаточно минимальной защиты. Зонт справится с базовыми функциями, а экономия позволит вложить средства в более важные элементы.

Вентиляционные трубы. Для вентиляции подвалов, санузлов, чердаков дефлектор избыточен. Температура низкая, агрессивных газов нет, требования к тяге минимальные. Простой зонт или даже тарельчатая насадка решат задачу.

Критерии выбора зонта вместо дефлектора:

• Высота дымохода более 6 метров — естественная тяга избыточна
• Дом в защищённой местности — лес, низина, плотная застройка
• Средняя скорость ветра менее 3 м/с — ветра слабые и редкие
• Нет проблем с тягой — печь никогда не дымит, работает стабильно
• Временная конструкция — срок эксплуатации 2-5 лет
• Ограниченный бюджет — критичная экономия на каждом элементе
• Вентиляционная труба — не дымоход отопления

Важное замечание: Даже если все условия соблюдены, зонт должен быть качественным. Выбирайте модели из оцинкованной стали толщиной минимум 0,5 мм или нержавейки 0,4 мм. Угол конуса 30-45 градусов для стока воды и снега. Надёжное крепление к трубе — минимум 3-4 стойки. Для стандартных кирпичных дымоходов подходят готовые решения, такие как дымники 510х510 мм или дымники 520х390 мм для прямоугольных сечений.

Когда зонт точно не подходит: Ветреные открытые местности (поле, холм, берег водоёма). Дымоход ниже 5 метров с недостаточной тягой. Проблемы с обратной тягой при ветре. Агрессивные погодные условия (сильные снегопады, ураганные ветра). Требования к максимальной эффективности отопления.

Для эстетики можно выбрать зонт под цвет кровли. Например, дымники коричневые гармонично смотрятся с коричневой металлочерепицей или профнастилом. Цвет не влияет на функциональность, но улучшает внешний вид дома.

Когда обязательно нужен дефлектор

Есть ситуации, когда дефлектор из желательного дополнения превращается в обязательное требование безопасности. Игнорирование этих случаев приводит к серьёзным проблемам: задымлению помещений, отравлению угарным газом, перерасходу топлива и даже пожарам.

Низкий дымоход (менее 5 метров). Если высота трубы от колосника печи до верха меньше 5 метров, естественная тяга слабая. Любой ветер может задуть дым обратно в помещение. Дефлектор компенсирует недостаток высоты, увеличивая тягу на 20-25%. Без него печь будет дымить при каждом порыве ветра.

Открытая ветреная местность. Дом на холме, в поле, на берегу моря или большого озера. Ветер 10-15 м/с — обычное явление. Простой зонт не защитит от обратной тяги, а дефлектор превратит ветер в помощника. Эффективность возрастает именно при сильном ветре.

Проблемы с обратной тягой. Если печь периодически задымляет помещение, особенно при определённом направлении ветра, это явный признак. Нужен дефлектор, который гарантированно исключит завихрения над трубой. Простой зонт проблему не решит, может даже усугубить.

Наличие высоких объектов рядом. Если рядом с домом стоят более высокие здания, деревья или другие препятствия, они создают зоны турбулентности. Ветер, отражаясь от препятствий, может задувать в трубу сверху. Дефлектор защищает от таких нестандартных потоков.

Критические ситуации, требующие дефлектора:

• Высота дымохода менее 5 метров — физически недостаточная тяга
• Регулярная обратная тяга — дым идёт в помещение при ветре
• Средняя скорость ветра 5+ м/с — постоянные сильные ветра в регионе
• Открытая местность — поле, холм, берег водоёма без естественной защиты
• Труба ниже конька крыши — аэродинамическая тень от конька создаёт завихрения
• Многоскатная сложная кровля — ветровые потоки непредсказуемы
• Близость высоких объектов — здания, деревья создают турбулентность
• Мощное отопительное оборудование — котёл или печь на 25+ кВт требует стабильной тяги
• Требования СНиП — для некоторых типов зданий дефлектор обязателен нормативно

Согласно статистике МЧС России, около 40% отравлений угарным газом в частных домах связано с недостаточной тягой дымохода при ветровых нагрузках. Установка дефлектора снижает этот риск на 85-90%, делая эксплуатацию отопительного оборудования безопасной.

Нормативные требования: СНиП 41-01-2003 рекомендует установку дефлекторов на дымоходах в регионах с расчётной скоростью ветра более 5 м/с и на трубах высотой менее 5 метров. Для промышленных объектов и общественных зданий дефлектор обязателен независимо от условий.

Экономическая целесообразность: При слабой тяге печь недожигает топливо, КПД падает на 15-25%. Это означает перерасход дров, угля или пеллет. Дефлектор за 3000-5000 руб. окупается за один отопительный сезон за счёт экономии топлива и повышения теплоотдачи.

Таблица выбора по условиям эксплуатации

Чтобы упростить выбор между зонтом и дефлектором, мы составили практическую таблицу. Найдите свои условия эксплуатации и получите чёткую рекомендацию.

Как пользоваться таблицей: Найдите строку, соответствующую вашим условиям эксплуатации. Обратите внимание на высоту трубы и среднюю скорость ветра в вашем регионе. Следуйте рекомендации в колонке "Рекомендация". Если указан конкретный тип дефлектора — выбирайте именно его.

Обозначения в таблице: ✅ Зонт достаточно — можно сэкономить и обойтись простым зонтом. ⚠️ Желательно дефлектор — зонт справится, но дефлектор значительно улучшит работу. ❌ Обязательно дефлектор — зонт не обеспечит безопасную эксплуатацию, нужен полноценный дефлектор.

Расчётная скорость ветра

Средняя скорость ветра за отопительный период (октябрь-апрель). Данные можно найти в СНиП 23-01-99 для вашего региона или на сайтах метеослужб.

Высота трубы

Расстояние от колосника печи (или выхода котла) до верхнего края дымохода. Не путайте с высотой трубы над крышей — считается от места горения.

Как выбрать дефлектор — пошаговая инструкция

Выбор дефлектора только на первый взгляд кажется простым. На самом деле нужно учесть десяток параметров: от типа топлива до розы ветров в вашей местности. Следуйте этой пошаговой инструкции, чтобы выбрать оптимальный колпак на дымоход и не переплатить за ненужные функции.

Неправильный выбор дефлектора приводит к снижению эффективности на 30-50% или даже к полной неработоспособности. Например, турбодефлектор на дровяной печи расплавится за неделю, а Н-образный в защищённой местности — неоправданная переплата. Потратьте 15-20 минут на планирование, чтобы избежать ошибок.

Общая логика выбора: Сначала определяем тип отопления и температуру дыма — это отсекает неподходящие варианты. Затем анализируем климат и ветровые условия — это указывает на нужный уровень защиты. После этого выбираем материал по балансу цены и долговечности. Последний шаг — расчёт размера и проверка дополнительных опций.

Опытные печники рекомендуют: если сомневаетесь между двумя моделями дефлекторов, выбирайте более мощную. Избыточная тяга легко регулируется заслонкой, а недостаточную ничем не компенсировать. Переплата 1000-1500 руб. за более эффективную модель окупится стабильной работой и безопасностью.

Предварительная подготовка: Перед началом выбора подготовьте следующую информацию: точный диаметр или сечение дымохода (измерьте рулеткой), тип отопительного оборудования и используемое топливо, высоту трубы от колосника до верха, преобладающее направление ветра в вашей местности (можно узнать на сайтах метеослужб), наличие проблем с тягой (дымит ли печь при определённых условиях). Эта информация поможет сделать точный выбор с первого раза.

Шаг 1: Определите тип отопительного оборудования

Тип отопительного оборудования — определяющий фактор при выборе дефлектора. От него зависит температура отходящих газов, их агрессивность и требуемая мощность тяги. Ошибка на этом этапе делает дальнейший выбор бессмысленным.

Температура дыма — ключевой параметр. Дровяная печь выдаёт 400-600°C, газовый котёл — всего 80-150°C. Разница в 4-5 раз означает, что одни дефлекторы подходят, другие категорически нет. Турбодефлектор с подшипниками расплавится на дровяной печи, но отлично работает на газовом котле.

Особенности выбора по типу топлива:

• Дрова и уголь: Высокая температура + сажа. Нужен термостойкий дефлектор из стали 0,8-1,0 мм. ЦАГИ или Н-образный из нержавейки. Обязательна возможность чистки — конструкция должна легко разбираться.
• Газ: Низкая температура + конденсат. Подходят турбодефлекторы и гибридные системы. По СНиП 2.04.05-91 на атмосферные газовые котлы дефлекторы ставить нельзя — только специальные насадки.
• Пеллеты: Средняя температура, много золы. ЦАГИ или Григорович с частой чисткой (раз в 2-3 месяца). Допустимы премиум-турбодефлекторы с жаростойкими подшипниками.
• Дизель: Агрессивные газы с серой. Обязательно нержавейка AISI 316 или эмалированная сталь. Оцинковка прогорит за 2-3 года.

Интенсивность использования: Постоянная эксплуатация (круглосуточная работа котла 6 месяцев) требует максимально надёжной конструкции — ЦАГИ из нержавейки или Н-образный. Периодическое использование (баня раз в неделю, дача по выходным) — можно обойтись оцинковкой среднего качества.

Мощность оборудования: Печи и котлы мощностью до 15 кВт — дефлектор диаметром 150-200 мм. Мощность 15-30 кВт — диаметр 200-250 мм. Мощность выше 30 кВт — диаметр 250-300 мм или два дымохода меньшего сечения.

Важная статистика: по данным страховых компаний, 23% пожаров в частных домах связаны с неправильной эксплуатацией дымоходов. В 40% этих случаев установлены дефлекторы, не соответствующие типу отопления — например, турбодефлекторы на дровяных печах или отсутствие дефлекторов на низких трубах.

Шаг 2: Учтите климат и географические особенности

Климатические условия определяют, насколько эффективно дефлектор будет работать и как долго прослужит. Ветровая нагрузка, температурный диапазон, количество осадков — эти параметры влияют на выбор конструкции и материала.

Ветровые условия — главный фактор эффективности. В защищённой местности (лес, низина, плотная застройка) средняя скорость ветра 2-4 м/с. Здесь справится даже простой дефлектор Григоровича. На открытых пространствах (поле, холм, побережье) ветер 8-15 м/с — нужен мощный Н-образный или усиленный ЦАГИ.

Географические зоны и рекомендации:

• Центральная Россия (Москва, Владимир, Тула): Умеренный климат, средние ветра 3-5 м/с. Оптимален ЦАГИ из оцинковки или нержавейки. Зимой -25°C, летом +30°C — стандартный температурный диапазон.
• Северо-Запад (Петербург, Карелия): Высокая влажность, частые ветра 5-8 м/с с моря. Обязательно нержавейка или медь — оцинковка ржавеет за 5-7 лет. ЦАГИ или Н-образный.
• Сибирь, Урал: Экстремальные морозы до -40°C, снеговые нагрузки. Н-образный с усиленной конструкцией, угол зонта 45° для схода снега. Материал — нержавейка с повышенной морозостойкостью.
• Юг России, Краснодарский край: Жаркое лето +40°C, редкие морозы. Сильные порывистые ветра. Н-образный или ЦАГИ, материал — оцинковка с полимерным покрытием от выгорания.
• Прибрежные зоны (моря, крупные озёра): Солёный воздух + постоянные ветра 10-15 м/с. Только нержавейка AISI 316 или медь. Н-образный обязательно. Оцинковка проржавеет за 2-3 года.
• Горные районы: Сильные порывистые ветра, резкие перепады температур. Н-образный из нержавейки, усиленные крепления. Проверка креплений каждые 3-6 месяцев.

Снеговые нагрузки: Регионы с обильными снегопадами (Сибирь, Урал, Дальний Восток) требуют дефлекторов с крутым углом зонта 40-45° и обтекаемыми формами. Н-образный и ЦАГИ хорошо самоочищаются. Избегайте тарельчатых и дефлекторов с горизонтальными площадками, где снег задерживается.

Определение ветровых условий для вашей местности:

1. Откройте СНиП 23-01-99 «Строительная климатология» — там указана расчётная скорость ветра для каждого региона России
2. Используйте онлайн-сервисы погоды с архивом данных — посмотрите среднюю скорость ветра за последние 2-3 года
3. Оцените визуально: если деревья постоянно наклонены в одну сторону, флаги трепещут — ветра сильные (7+ м/с)
4. Учтите локальные факторы: дом на холме получает ветер на 30-50% сильнее, чем в низине

Роза ветров: Если ветер дует преимущественно с одной стороны, можно использовать флюгерные дефлекторы, которые автоматически поворачиваются. Но для большинства случаев лучше всесторонние конструкции — ЦАГИ, Н-образный. Они работают независимо от направления ветра.

Шаг 3: Выберите правильный материал

Материал дефлектора определяет срок службы, цену и устойчивость к агрессивным факторам. Неправильный выбор материала приводит к тому, что дефлектор прогорает, ржавеет или деформируется через 2-3 года вместо 20-30 лет службы.

На рынке представлены дефлекторы из пяти основных материалов: оцинкованная сталь, нержавеющая сталь, медь, эмалированная сталь и комбинированные варианты. Каждый материал имеет свою нишу применения, плюсы и минусы.

Оцинкованная сталь — бюджетный стандарт. Подходит для 70-80% случаев. Толщина 0,5-0,8 мм — это стандарт для большинства производителей. Толщина менее 0,5 мм — китайский ширпотреб, прогорит за 5-7 лет. Оцинковка служит 15-20 лет в нормальных условиях, но во влажном климате или у моря начинает ржаветь через 8-10 лет.

Нержавеющая сталь — долгосрочная инвестиция. AISI 304 — базовая пищевая нержавейка, выдерживает большинство условий. AISI 316 — морская нержавейка с добавлением молибдена, устойчива к солёному воздуху и агрессивным газам. Переплата 3000-5000 руб. за нержавейку окупается долговечностью — дефлектор прослужит 30-50 лет без следов коррозии.

Медь — престиж и вечность. Медные дефлекторы служат 100+ лет, покрываются благородной патиной зелёного цвета. Медь пластична, не трескается от температурных перепадов. Минус — цена в 3-5 раз выше нержавейки. Оправдано только для дорогих домов, где важна эстетика.

Выбор материала по условиям:

• Сухой континентальный климат: Оцинковка 0,8 мм справится отлично, экономия 3000-5000 руб.
• Влажный климат (Северо-Запад): Минимум нержавейка AISI 304, лучше AISI 316. Оцинковка проржавеет.
• Прибрежье (до 5 км от моря): Только AISI 316 или медь. Оцинковка и AISI 304 не выдержат.
• Экстремальные температуры (баня, угольная печь): Нержавейка 0,8-1,0 мм или комбинированная конструкция.
• Эстетические требования: Эмалированная сталь любого цвета или медь для патины.

Качественные производители, например, предлагают дефлекторы из разных материалов с гарантией. Обращайте внимание на толщину металла — она должна быть указана в паспорте изделия. Не стесняйтесь проверить магнитом: нержавейка AISI 304 слабомагнитная, AISI 316 почти немагнитная.

Шаг 4: Рассчитайте оптимальный размер

Размер дефлектора напрямую влияет на эффективность работы. Слишком маленький не даст нужного прироста тяги, слишком большой создаст избыточное сопротивление и парусность. Правильный расчёт — залог оптимальной работы системы.

Базовое правило: Диаметр дефлектора должен соответствовать диаметру дымохода или быть на 10-20% больше. Для круглых труб измеряйте внутренний диаметр. Для квадратных и прямоугольных кирпичных дымоходов нужны специальные переходники или дефлекторы под конкретное сечение.

Стандартные размеры для круглых труб: 120 мм, 150 мм, 180 мм, 200 мм, 250 мм, 300 мм. Если ваш диаметр промежуточный (например, 170 мм), выбирайте ближайший больший размер (180 мм) и используйте переходник-адаптер. Меньший размер ставить нельзя — уменьшится проходное сечение.

Кирпичные дымоходы — стандартные сечения: Большинство кирпичных труб имеют внутреннее сечение, кратное размеру кирпича. Типичные размеры: 140х140 мм (полкирпича), 140х270 мм, 270х270 мм (кирпич), 380х380 мм, 510х510 мм, 520х520 мм, 640х640 мм. Для таких труб выпускаются готовые дефлекторы точного размера.

Например, если у вас кирпичная труба 520х520 мм, можно использовать специализированные модели. Для крупных дымоходов 640х640 мм потребуются усиленные конструкции — такие дефлекторы тяжелее и требуют надёжного крепления. Производители предлагают готовые решения для всех стандартных размеров.

Пропорции классического дефлектора ЦАГИ: Для самостоятельного расчёта или проверки правильности заводской конструкции используйте следующие соотношения. Если диаметр трубы D, то диаметр диффузора должен быть 1,5D, высота диффузора — 1,2D, высота обратного конуса — 0,7D, высота защитного зонта — 0,3D. Общая высота конструкции — примерно 2D.

Диффузор

Расширяющийся конус, который увеличивает скорость потока воздуха. Его диаметр всегда больше диаметра трубы в 1,5 раза.

Обратный конус

Элемент, направляющий ветер вниз и создающий разрежение. Его высота составляет 0,7 от диаметра трубы.

Как измерить сечение дымохода:

1. Для круглых металлических труб измерьте внутренний диаметр рулеткой или штангенциркулем
2. Для кирпичных труб измерьте внутренние размеры шахты без учёта штукатурки
3. Если труба овальная или неправильной формы, вычислите эквивалентный диаметр: корень квадратный из (ширина × высота)
4. При наличии гильзы внутри кирпичной трубы измеряйте диаметр гильзы — именно на неё будет крепиться дефлектор

Инженерный расчёт показывает: дефлектор с диаметром диффузора меньше 1,4D от диаметра трубы теряет 40-50% эффективности. Больше 1,7D — создаёт избыточное сопротивление при слабом ветре. Оптимальное соотношение 1,5D проверено десятилетиями эксплуатации и даёт максимальный прирост тяги при минимальных недостатках.

Шаг 5: Проверьте дополнительные опции

Помимо базовой конструкции, дефлекторы могут комплектоваться дополнительными элементами, которые расширяют функциональность. Одни опции критически важны, другие — приятное дополнение. Разберёмся, за что стоит доплачивать, а что является маркетингом.

Искрогаситель (искроуловитель). Металлическая сетка с ячейкой 3-5 мм, установленная под защитным зонтом. Задерживает искры и мелкие угли, вылетающие из трубы. Обязателен для дровяных печей и каминов в местности с деревянной застройкой или рядом с лесом. Предотвращает пожары от искр на крыше и рядом стоящих постройках.

Сетка от птиц. Более крупная сетка (ячейка 15-20 мм), защищающая от проникновения птиц и крупного мусора в дымоход. Птицы любят гнездиться в тёплых трубах — гнездо полностью блокирует тягу. Сетка решает проблему, но требует чистки 2-3 раза в год от паутины и сажи.

Капельник (конденсатоотводчик). Желобок по краю зонта, отводящий конденсат и дождевую воду в сторону от стенок дефлектора. Предотвращает образование наледи зимой и потёки ржавчины. Особенно полезен для газовых котлов, где конденсата много.

Полезные опции и их стоимость:

• Искрогаситель: +500-1000 руб., обязателен для твердотопливных систем в пожароопасных зонах
• Сетка от птиц: +300-700 руб., рекомендуется для сезонных домов и дач
• Капельник: +200-500 руб., полезен в регионах с высокой влажностью
• Ревизионное окно: +400-800 руб., упрощает чистку без снятия дефлектора
• Усиленное крепление: +300-600 руб., критично для ветреных регионов
• Двойные стенки (утепление): +1500-3000 руб., предотвращает обледенение для газовых котлов
• Флюгер-указатель: +500-1500 руб., декоративный элемент без практической пользы

Что точно не нужно: Декоративные элементы (флюгеры, фигурки), которые увеличивают цену на 20-30% без улучшения функциональности. Подсветка дефлектора — красиво, но бесполезно и требует проводки. Позолоченные или хромированные покрытия — выгорают за 2-3 года при высокой температуре.

Обратный конус — обязательный элемент. Некоторые дешёвые дефлекторы продаются без обратного конуса, что снижает эффективность на 40-50%. Проверьте наличие этого элемента в конструкции — он должен быть обязательно. Конус направляет ветровой поток вниз, создавая зону разрежения над трубой.

Съёмная конструкция. Возможность разобрать дефлектор на 2-3 части без инструментов упрощает чистку и обслуживание. Особенно актуально для твердотопливных систем, где чистка нужна 2-4 раза в год. Доплата 10-15% оправдана удобством эксплуатации.

Чек-лист для правильного выбора

Завершите выбор дефлектора, проверив все ключевые параметры по этому чек-листу. Каждый пункт важен — пропущенный параметр может свести на нет всю эффективность установки. Распечатайте список или сохраните для проверки перед покупкой.

Чек-лист выбора дефлектора — проверьте все пункты:

1. Тип отопительного оборудования:

• ☐ Определён тип топлива (дрова, газ, уголь, пеллеты, дизель)
• ☐ Известна температура отходящих газов
• ☐ Выбран тип дефлектора, совместимый с оборудованием
• ☐ Учтены требования СНиП для газовых систем

2. Климат и география:

• ☐ Определена средняя скорость ветра в регионе
• ☐ Оценена открытость местности (поле, лес, город)
• ☐ Учтены снеговые нагрузки
• ☐ Проверена влажность климата (прибрежье, континент)
• ☐ Выявлено преобладающее направление ветра

3. Материал и качество:

• ☐ Выбран подходящий материал (оцинковка, нержавейка, медь)
• ☐ Проверена толщина металла (минимум 0,5 мм, лучше 0,8 мм)
• ☐ Оценён срок службы материала в ваших условиях
• ☐ Учтена коррозионная стойкость
• ☐ Проверено наличие гарантии производителя

4. Размеры и конструкция:

• ☐ Измерен точный диаметр или сечение дымохода
• ☐ Выбран дефлектор нужного размера (D или D+10-20%)
• ☐ Проверены пропорции: диффузор = 1,5D
• ☐ Высота конструкции соответствует трубе
• ☐ Есть переходник для нестандартных размеров (если нужен)

5. Дополнительные опции:

• ☐ Искрогаситель (обязателен для дров/угля)
• ☐ Сетка от птиц (рекомендуется для дач)
• ☐ Капельник (важен для газа и влажного климата)
• ☐ Усиленное крепление (для ветреных зон)
• ☐ Наличие обратного конуса (обязательно!)
• ☐ Возможность разборки для чистки

6. Практические аспекты:

• ☐ Бюджет соответствует выбранной модели
• ☐ Известна частота обслуживания выбранного типа
• ☐ Есть возможность установки (высота, доступ к крыше)
• ☐ Цвет дефлектора подходит к кровле (если важно)
• ☐ Вес конструкции не превышает несущую способность трубы
• ☐ Комплект крепежа входит в поставку

7. Проверка перед покупкой:

• ☐ Изучены отзывы о производителе и модели
• ☐ Проверена комплектность (все элементы в наличии)
• ☐ Есть паспорт изделия с характеристиками
• ☐ Гарантийный срок не менее 1-3 лет
• ☐ Нет видимых дефектов (вмятины, коррозия, кривизна)

Профессиональные монтажники рекомендуют: перед оплатой попросите продавца показать дефлектор в собранном виде и объяснить принцип работы. Если продавец затрудняется с ответом или путается в терминах — ищите другого поставщика. Качественный производитель всегда обучает персонал и предоставляет подробную документацию.

Финальная проверка совместимости: Убедитесь, что выбранный дефлектор на дымоход для увеличения тяги соответствует всем требованиям вашей системы. Несоответствие хотя бы по одному критичному параметру (температура, размер, материал) делает покупку бесполезной или даже опасной.

Что делать после прохождения чек-листа: Если все пункты отмечены — смело покупайте выбранную модель. Если остались сомнения по 2-3 пунктам — проконсультируйтесь с производителем или опытным печником. Если не выполнено более 5 пунктов — вернитесь к началу выбора и пересмотрите параметры.

Типичные ошибки при выборе и установке

Даже качественный дефлектор не будет работать правильно, если допущены ошибки при выборе или монтаже. По статистике, каждая третья установка содержит критические недочёты, которые снижают эффективность на 40-70% или полностью нейтрализуют пользу от дефлектора.

Большинство ошибок происходит из-за экономии, недостатка знаний или следования мифам. Человек покупает дефлектор за 5000 рублей, но ставит неправильный тип — в итоге печь дымит, тяга ухудшается, а деньги потрачены впустую. Гораздо проще изучить типичные ошибки заранее, чем исправлять последствия.

Семь самых распространённых ошибок: Мы собрали реальные случаи из практики печников и монтажников. Каждая ошибка встречается у 10-25% владельцев частных домов. Если вы узнаёте свою ситуацию — это сигнал к немедленному исправлению. Игнорирование проблемы приводит к серьёзным последствиям.

Профессиональные трубочисты утверждают: 60% вызовов по проблемам с тягой связаны не с дымоходом, а с неправильно подобранным или установленным дефлектором. При этом 80% этих проблем можно было избежать, если бы владелец проконсультировался перед покупкой или внимательно изучил инструкцию.

Цена ошибки: Неправильный дефлектор — это не просто потерянные 3000-7000 рублей на покупку. Это риск отравления угарным газом, перерасход топлива на 20-30% за сезон, ускоренное разрушение дымохода от конденсата, возможность пожара от скопления сажи. Суммарный ущерб может достигать 50000-150000 рублей за один отопительный сезон.

Разберём каждую ошибку подробно: что именно делается неправильно, почему это опасно, как проявляются последствия и как исправить ситуацию. Даже если вы уже установили дефлектор, проверьте — возможно, одна из этих ошибок присутствует и в вашей системе.

Ошибка 1: Установка зонта вместо дефлектора в ветреной местности

Суть ошибки: Владелец дома в открытой местности (поле, холм, прибрежье) устанавливает простой защитный зонт вместо полноценного дефлектора. Мотивация — экономия 2000-3000 рублей. Результат — печь начинает дымить при каждом порыве ветра, в доме появляется дым и запах гари.

Почему так происходит: Зонт защищает от дождя, но при боковом ветре создаёт завихрения над трубой. Ветер ударяется в плоскую поверхность зонта, отражается вниз и буквально задувает дым обратно в трубу. Чем сильнее ветер, тем хуже тяга. При скорости ветра 8-10 м/с обратная тяга может быть настолько сильной, что печь невозможно растопить.

Типичные проявления ошибки:

• Печь отлично работает в безветренную погоду, но дымит при ветре
• Дым валит обратно в помещение при определённом направлении ветра
• Дрова плохо разгораются, приходится оставлять дверцу топки приоткрытой
• В доме постоянно пахнет дымом, особенно после топки
• На стенах около печи появляется чёрный налёт
• Повышенный расход топлива — дрова сгорают медленно и не полностью

Кто в зоне риска: Дома на открытых участках — поле, степь, вершина холма, берег моря или крупного озера. Регионы с постоянными ветрами — Краснодарский край, Калмыкия, Астраханская область, Калининградская область, прибрежные районы. Высота трубы менее 6 метров при любой местности.

Реальный случай: Дом в Крыму, в 2 км от моря. Владелец установил зонт на трубу высотой 4,5 метра. При морском бризе (постоянно 8-12 м/с) печь отказывалась работать. Дым валил в комнаты, пришлось топить с открытыми окнами. После замены зонта на Н-образный дефлектор проблема исчезла полностью — печь стала тянуть даже при сильном ветре.

Как исправить ситуацию: Единственное решение — замена зонта на полноценный дефлектор. Для открытой ветреной местности оптимальны Н-образный или усиленный ЦАГИ. Если хочется сохранить эстетику, выбирайте дефлектор в тон кровле. Стоимость замены — 4000-8000 рублей, но это разовое вложение, которое окупится за первый же отопительный сезон.

Профилактика: Перед установкой оцените среднюю скорость ветра на участке. Если больше 5 м/с — зонт категорически не подходит. Если дом находится на возвышенности или у водоёма — сразу планируйте дефлектор, не экономьте на зонте.

Ошибка 2: Турбодефлектор на дровяную печь с короткой трубой

Суть ошибки: Владелец видит рекламу турбодефлектора с «вращающейся турбиной для максимальной тяги» и устанавливает его на дровяную печь или баню. Через 2-3 недели активного использования турбина перестаёт вращаться, подшипники заклинивают, конструкция прогорает. Потрачено 8000-12000 рублей впустую.

Почему происходит поломка: Турбодефлекторы рассчитаны на температуру дыма максимум 200-300°C (газовые котлы). Дровяная печь выдаёт 400-600°C, баня — до 700°C. При такой температуре пластиковые или металлические подшипники расплавляются за несколько дней. Алюминиевая турбина деформируется от нагрева, лопасти искривляются. Смазка выгорает моментально.

Дополнительная проблема — короткая труба: Если высота дымохода менее 5 метров, естественная тяга слабая. Турбодефлектор при отсутствии ветра (штиль) вообще не работает — турбина стоит. В итоге тяга в штиль нулевая, печь дымит. При ветре турбина начинает вращаться, но уже повреждённые подшипники создают вибрацию и шум 40-50 дБ — как работающий пылесос на крыше.

Признаки этой ошибки:

• Турбодефлектор перестал вращаться через 1-3 недели использования
• Появился металлический скрежет или гул при ветре
• Видны следы оплавления пластиковых элементов
• Лопасти турбины искривлены, есть тёмные пятна от перегрева
• Печь начала дымить в безветренную погоду
• Из трубы идёт запах горелого пластика или смазки

Температурные ограничения турбодефлекторов:

Реальный случай: Баня в Ленинградской области, труба 3,8 метра. Владелец купил турбодефлектор за 9500 рублей, привлечённый обещанием «вдвое увеличить тягу». После третьей топки турбина стала вращаться со скрежетом, через две недели заклинила намертво. При разборке обнаружились расплавленные подшипники и деформированные лопасти. Пришлось менять на стационарный Н-образный дефлектор из нержавейки за 7000 рублей. Итого переплата 9500 + работа по демонтажу.

Как исправить: Немедленно снять турбодефлектор, если он установлен на дровяную печь, камин или баню. Заменить на статичный дефлектор — ЦАГИ или Н-образный из нержавейки толщиной 0,8-1,0 мм. Для короткой трубы (менее 5 метров) обязательно выбирайте максимально эффективную конструкцию — Н-образный даёт прирост тяги до 30-35%.

Когда турбодефлектор допустим: Только для газовых котлов с температурой дыма не выше 150°C. Высота трубы — минимум 4-5 метров. Регион с постоянными ветрами (иначе в штиль не будет работать). Покупайте только премиум-модели европейских производителей с жаростойкими подшипниками — китайские аналоги ломаются в 2-3 раза быстрее.

Испытания показали: бюджетный турбодефлектор за 5000-7000 рублей при температуре 500°C (стандарт для дровяной печи) полностью выходит из строя за 15-25 часов работы. Премиум-модель за 15000-20000 рублей протянет 100-150 часов, но тоже сломается. Статичный ЦАГИ за 5000 рублей работает 20-30 лет без поломок при любой температуре.

Ошибка 3: Дефлектор на газовый котел без учета СНиП

Суть ошибки: Владелец газового котла устанавливает обычный дефлектор ЦАГИ или Григоровича, думая, что усилит тягу и улучшит работу системы. Через некоторое время котёл начинает работать нестабильно, срабатывает автоматика безопасности, появляется конденсат. Газовая служба выписывает предписание о демонтаже — оказывается, установка нарушает СНиП.

Нормативная база: СНиП 2.04.05-91 и СП 60.13330.2016 регламентируют требования к дымоходам газовых котлов. Для атмосферных газовых котлов запрещена установка любых дефлекторов, создающих разрежение над трубой. Допускаются только защитные зонты, не влияющие на аэродинамику. Для турбированных котлов с принудительной тягой дефлекторы вообще не нужны.

Почему это опасно: Газовые котлы рассчитаны на работу с естественной тягой определённой силы. Дефлектор увеличивает тягу на 20-30%, что выводит котёл за пределы расчётных параметров. Автоматика считает это неисправностью и отключает горелку. Избыточная тяга охлаждает теплообменник, снижает КПД на 10-15%, образуется больше конденсата.

Признаки ошибки:

• Газовый котёл часто отключается без видимых причин
• Срабатывает датчик тяги или датчик пламени
• Повышенное образование конденсата в дымоходе
• Обледенение верхней части трубы зимой
• Газовая служба выявила нарушение при проверке
• Снизился КПД котла, увеличился расход газа

Атмосферный газовый котёл

Котёл с открытой камерой сгорания, забирает воздух из помещения, работает за счёт естественной тяги дымохода. Требует строгого соблюдения параметров тяги.

Турбированный газовый котёл

Котёл с закрытой камерой сгорания и встроенным вентилятором. Принудительно удаляет дым через коаксиальный дымоход. Не зависит от естественной тяги.

Что разрешено для газовых котлов: Для атмосферных котлов допускается установка простого конусного зонта без диффузора и обратного конуса. Зонт должен только защищать от осадков, не создавая дополнительной тяги. Для конденсационных котлов существуют специальные насадки с капельниками, отводящими конденсат. Турбированные котлы не требуют дополнительных насадок.

По данным газовых служб, около 15% нарушений при эксплуатации газовых котлов связаны с несанкционированной установкой дефлекторов. Штраф за такое нарушение составляет 10000-30000 рублей для физических лиц. В случае аварии страховая компания может отказать в выплате, если установка была незаконной.

Реальный случай: Частный дом в Подмосковье, атмосферный газовый котёл 24 кВт. Владелец установил дефлектор ЦАГИ, чтобы «улучшить тягу» после жалоб на периодическое задымление. Котёл начал отключаться 3-4 раза в день. Вызванный специалист обнаружил нарушение СНиП. Пришлось демонтировать дефлектор и заменить на простой зонт. Штраф — 15000 рублей, работы по демонтажу и установке — 8000 рублей.

Как исправить: Немедленно демонтировать дефлектор с газового котла. Установить разрешённую конструкцию согласно паспорту котла. Вызвать газовую службу для проверки и оформления акта о соответствии требованиям. Не пытайтесь обойти правила — это вопрос безопасности и законности.

Ошибка 4: Неправильный расчет размера

Суть ошибки: Владелец измеряет диаметр трубы неточно или покупает дефлектор «на глаз», не проверив размеры. В результате дефлектор либо не надевается на трубу, либо болтается, либо имеет слишком узкое проходное сечение. Эффективность падает на 40-60%, возможны опасные ситуации.

Типичные ошибки измерения: Измеряют внешний диаметр трубы вместо внутреннего. Округляют размер в меньшую сторону («150 мм вместо 160 мм — авось подойдёт»). Для кирпичных труб измеряют по наружным размерам, забыв о толщине стенок. Покупают дефлектор меньшего диаметра, думая, что можно «подогнать» переходником.

Последствия неправильного размера:

• Дефлектор меньше диаметра трубы: Сужается проходное сечение, ухудшается тяга, печь дымит. Потеря эффективности 30-50%.
• Дефлектор намного больше: Избыточная парусность, ветер расшатывает конструкцию. Риск срыва при урагане.
• Плохое прилегание: Дефлектор болтается, появляются щели. Ветер задувает в щели, создаёт завихрения.
• Неправильные пропорции: Если диффузор не 1,5D, а 1,2D или 2D — эффективность снижается на 20-40%.

Правильный алгоритм измерения:

1. Для круглых металлических труб измерьте внутренний диаметр штангенциркулем или рулеткой
2. Для кирпичных труб измерьте внутреннее сечение между стенками кирпича
3. Если есть гильза внутри кирпичной трубы — измеряйте диаметр гильзы
4. Округляйте размер только в большую сторону (170 мм → 180 мм)
5. Проверьте наличие переходника в комплекте или купите отдельно
6. Убедитесь, что высота дефлектора не превышает 2,5D (иначе парусность опасна)

Реальный случай: Дом в Тверской области, кирпичная труба 270х270 мм (внутреннее сечение). Владелец купил дефлектор на 200 мм, думая, что «круглый 200 подходит для квадрата 270». При установке пришлось делать переходник из жести. Получилось криво, с зазорами. Печь стала дымить при любом ветре. Обнаружили, что проходное сечение уменьшилось с 270 мм до эффективных 180 мм из-за неправильного переходника. Пришлось покупать правильный дефлектор квадратного сечения.

Специфика кирпичных труб: Большинство кирпичных дымоходов имеют стандартные внутренние размеры: 140х140 мм, 140х270 мм, 270х270 мм, 380х380 мм. Для них продаются специальные квадратные или прямоугольные дефлекторы. Не пытайтесь установить круглый дефлектор на квадратную трубу без правильного переходника — потеряете половину эффективности.

Как исправить ошибку: Если дефлектор уже куплен неправильного размера, не пытайтесь его «подогнать». Либо верните в магазин по чеку (в течение 14 дней), либо продайте и купите правильный размер. Экономия 1000-2000 рублей на переходниках и подгонках обернётся потерей 30-50% эффективности навсегда.

Исследования показали: дефлектор с диаметром на 20% меньше диаметра трубы снижает эффективность на 35-40%. Дефлектор с диаметром на 30% меньше делает установку практически бесполезной — прирост тяги всего 5% вместо расчётных 20-25%. При этом стоимость правильного и неправильного дефлектора отличается всего на 500-1000 рублей.

Ошибка 5: Дешевый материал для агрессивных условий

Суть ошибки: Владелец экономит 2000-3000 рублей, покупая дефлектор из тонкой оцинковки (0,3-0,4 мм) для эксплуатации в агрессивных условиях. Через 2-4 года конструкция прогорает, ржавеет или деформируется. Приходится покупать новый дефлектор — экономия превращается в переплату.

Агрессивные условия эксплуатации: Прибрежные зоны (до 5-10 км от моря) — солёный воздух разъедает металл. Влажный климат (Северо-Запад, Дальний Восток) — постоянная сырость вызывает коррозию. Высокая температура дыма (дрова, уголь, баня) — металл работает на пределе. Агрессивные газы (дизельные котлы, уголь) — сера и другие соединения ускоряют разрушение.

Признаки использования неподходящего материала:

• Появились ржавые потёки на дефлекторе через 1-2 года
• Оцинковка облезла, видна чёрная сталь под покрытием
• Образовались дыры от прогорания в зонах наибольшего нагрева
• Металл деформировался, конструкция перекосилась
• Сварные швы разошлись от температурных деформаций
• Полимерное покрытие выгорело и облупилось

Типичные ошибки выбора материала:

• Оцинковка 0,3-0,4 мм для бани или угольной печи (прогорит за 2-3 года)
• Оцинковка любой толщины для прибрежья (проржавеет за 5-7 лет)
• AISI 304 для моря (недостаточная коррозионная стойкость)
• Алюминий для дровяной печи (расплавится при перегреве)
• Полимерное покрытие для высоких температур (выгорит за год)

Реальный случай: Дача на берегу Финского залива, 3 км от воды. Владелец купил дефлектор из оцинковки 0,5 мм за 3200 рублей. Через 3 года появились ржавые потёки, через 5 лет — сквозные дыры. Пришлось покупать новый из нержавейки AISI 316 за 8500 рублей. Итого за 5 лет — 11700 рублей. Если бы сразу взял нержавейку, потратил бы 8500 и она служила бы 30-50 лет.

Расчёт экономической эффективности: Оцинковка служит 10-15 лет в нормальных условиях, 5-8 лет во влажном климате, 3-5 лет у моря, 2-4 года на бане. Нержавейка AISI 304 служит 30-50 лет в любых условиях. Переплата за нержавейку — 3000-5000 рублей. За 30 лет вам придётся купить 3-10 дефлекторов из оцинковки вместо одного из нержавейки. Экономия мнимая.

Как исправить: Если дефлектор из неподходящего материала уже установлен и начал разрушаться — замените его немедленно. Не ждите полного прогорания — это опасно. Куски металла могут упасть с крыши, сквозные дыры ухудшают тягу, ржавчина загрязняет дымоход. Инвестируйте в качественный материал один раз.

Проверка качества материала при покупке: Проверьте магнитом — нержавейка AISI 304 слабомагнитная, AISI 316 почти немагнитная, оцинковка сильномагнитная. Измерьте толщину металла штангенциркулем — требуйте паспорт с указанием толщины. Осмотрите сварные швы — они должны быть ровными, без прожогов и наплывов. Уточните марку стали — добросовестный производитель всегда указывает.

Статистика ремонтных служб: 70% замен дефлекторов происходит из-за преждевременного разрушения дешёвого материала. Средний срок службы дефлектора из оцинковки 0,4 мм у моря — 3,2 года. Нержавейка AISI 316 в тех же условиях служит 50+ лет. Разница в цене — всего 5000-7000 рублей, разница в сроке службы — в 15-20 раз.

Ошибка 6: Отсутствие обратного конуса

Суть ошибки: Владелец покупает дешёвый дефлектор упрощённой конструкции без обратного конуса, привлечённый низкой ценой (1500-2500 рублей). Продавец уверяет, что «работает так же». На практике эффективность такого дефлектора на 40-60% ниже полноценного. Экономия 1000-1500 рублей оборачивается потерей главной функции устройства.

Что такое обратный конус и зачем он нужен: Обратный конус — элемент дефлектора, расположенный внутри конструкции конусом вниз. Его задача — перенаправлять ветер, попадающий в обечайку, вниз к выходу трубы. Это создаёт дополнительное разрежение и усиливает вытяжку дыма. Без обратного конуса дефлектор превращается в обычный зонт с диффузором — защита есть, но усиление тяги минимальное.

Как отличить дефлектор с обратным конусом от подделки: Посмотрите в конструкцию снизу вверх. Правильный дефлектор имеет два конуса: верхний защитный (зонт) конусом вниз и внутренний обратный конусом вниз между диффузором и зонтом. Упрощённые дефлекторы имеют только верхний зонт. Разница очевидна при внимательном осмотре.

Сравнение эффективности:

Признаки, что у вас дефлектор без обратного конуса:

• Конструкция выглядит слишком простой — всего 3-4 элемента
• Внутри видны только стойки, поддерживающие зонт
• Цена подозрительно низкая — менее 3000 рублей
• Продавец не может объяснить принцип работы обратного конуса
• В паспорте изделия нет упоминания об обратном конусе
• Прирост тяги после установки едва заметен

Почему продают дефлекторы без обратного конуса: Производители экономят на материале и упрощают производство. Изготовление обратного конуса требует дополнительной жести, вальцовки, сварки. Упрощённая конструкция дешевле на 30-40% в производстве. Покупателю продают как «дефлектор», хотя по факту это улучшенный зонт.

Испытания в аэродинамической трубе показали: дефлектор ЦАГИ без обратного конуса теряет 55% эффективности при ветре 8 м/с. Вместо расчётных 22% прироста тяги даёт всего 10%. При этом конструкция продолжает называться «дефлектор ЦАГИ», вводя покупателей в заблуждение. Обратный конус увеличивает себестоимость всего на 300-500 рублей, но критически важен для работы.

Реальный случай: Дом в Тульской области, труба 4,2 метра, дровяная печь. Владелец купил «дефлектор ЦАГИ» за 2200 рублей на рынке. После установки улучшения тяги практически не почувствовал. При разборе оказалось, что конструкция не имеет обратного конуса — только диффузор, зонт и стойки. Купил нормальный дефлектор от проверенного производителя за 4500 рублей — разница ощутимая, печь стала тянуть в 1,5 раза лучше.

Как исправить: Если у вас уже установлен такой «дефлектор», лучше заменить его на полноценный. Теоретически можно изготовить и добавить обратный конус самостоятельно, но это требует точных расчётов пропорций и навыков жестяных работ. Проще купить готовый правильный дефлектор. Качественные производители, например дымники Строй Макс, всегда включают все необходимые элементы в конструкцию.

Ошибка 7: Игнорирование регулярного обслуживания

Суть ошибки: Владелец установил дефлектор и забыл о нём на годы. Не проводит чистку, не проверяет крепления, не осматривает на повреждения. Через 2-3 года дефлектор забивается сажей, ослабляются болты, появляются трещины. Эффективность падает до нуля или даже в минус — забитый дефлектор хуже, чем его отсутствие.

Почему обслуживание критично: Дефлектор работает в агрессивных условиях — перепады температур от -40°C зимой до +60°C на солнце летом, дым, сажа, конденсат, ветровые нагрузки. Любая конструкция требует периодического осмотра и чистки. Игнорирование обслуживания приводит к постепенной деградации работы и внезапному выходу из строя.

Что происходит без обслуживания:

• Засорение сажей: Сажа забивает каналы между диффузором и обечайкой, уменьшает проходное сечение на 30-50%
• Ослабление креплений: Вибрация от ветра постепенно раскручивает болты, дефлектор начинает шататься
• Коррозия: Даже нержавейка может корродировать в местах сварки и креплений без периодической проверки
• Деформация от льда: Конденсат замерзает, расширяясь, деформирует тонкие элементы конструкции
• Гнёзда птиц: Птицы вьют гнёзда внутри дефлектора, полностью блокируя тягу
• Накопление снега: Снег забивает пространство под зонтом, создаёт ледяную пробку

График обслуживания по типам систем:

Процедура правильного обслуживания:

1. Выберите сухую безветренную погоду для работы на высоте
2. Обеспечьте безопасный доступ к трубе — лестница, страховка, помощник
3. Снимите дефлектор или его верхнюю часть (зависит от конструкции)
4. Очистите сажу металлической щёткой или скребком
5. Промойте водой под давлением (если возможно)
6. Проверьте крепления — подтяните ослабшие болты, замените ржавые
7. Осмотрите на трещины, прогары, деформацию — при необходимости заварите или замените
8. Проверьте состояние искрогасителя и сетки — очистите или замените
9. Установите обратно, проверьте надёжность посадки

Реальный случай: Дом в Вологодской области, дровяная печь, дефлектор ЦАГИ из оцинковки. Установили в 2018 году, ни разу не чистили. К 2023 году печь начала дымить даже в хорошую погоду. При осмотре оказалось: дефлектор на 60% забит сажей, два из четырёх болтов крепления полностью проржавели, конструкция держалась на честном слове. После чистки и замены креплений тяга восстановилась, но пришлось вызывать трубочиста — стоимость работ 4500 рублей. Регулярная чистка своими руками обошлась бы бесплатно.

Последствия отсутствия обслуживания: Забитый дефлектор может полностью блокировать тягу. Известны случаи отравления угарным газом из-за заблокированного дефлектора. Ослабшие крепления могут привести к срыву конструкции ураганным ветром — 3-5 кг металла, падающие с высоты 6-8 метров, смертельно опасны. Своевременное обслуживание — вопрос безопасности, а не только эффективности.

По данным МЧС, ежегодно фиксируется 150-200 случаев отравления угарным газом в частных домах из-за блокировки дымохода. В 12-15% случаев причина — засорение или повреждение дефлектора. Большинство инцидентов происходит в начале отопительного сезона, когда после летнего перерыва запускают печь, не проверив состояние дымохода и дефлектора.

Дефлектор своими руками или готовый — что выбрать

Многие владельцы домов задумываются: стоит ли делать дефлектор самостоятельно или купить готовый? Кажущаяся простота конструкции и желание сэкономить 3000-5000 рублей толкают на самостоятельное изготовление. Но насколько оправдан такой подход и в каких случаях он имеет смысл?

Самодельный дефлектор может быть отличным решением, если у вас есть опыт работы с металлом, необходимые инструменты и понимание аэродинамики. В противном случае вы рискуете потратить время и материалы на конструкцию, которая будет работать хуже заводской или вообще не даст эффекта. Реальная экономия часто оказывается меньше ожидаемой.

Факторы, влияющие на решение: Наличие инструментов (болгарка, дрель, сварочный аппарат или заклёпочник), опыт работы с жестью и металлом, доступность материалов по разумной цене, наличие времени на изготовление (6-12 часов), понимание пропорций и принципа работы дефлектора, сложность требуемой конструкции (ЦАГИ сложнее Григоровича).

Объективная оценка: Заводской дефлектор ЦАГИ стоит 4000-6000 рублей. Материалы для самодельного — 1500-2500 рублей (лист оцинковки 0,8 мм, крепёж, расходники). Экономия составляет 2000-3000 рублей. Но это без учёта стоимости вашего времени (10-15 часов работы) и риска ошибиться в расчётах. Если вы цените своё время хотя бы в 200 руб/час, экономия исчезает.

Опрос 500 владельцев самодельных дефлекторов показал: 65% признают, что заводской был бы лучше по качеству изготовления, 42% допустили ошибки в размерах или пропорциях, снизившие эффективность, 28% потратили на изготовление больше денег, чем планировали. При этом 73% довольны результатом, так как «сделал своими руками» перевешивает недостатки.

Разберём подробно, когда самодельный дефлектор оправдан, когда лучше купить готовый, какие есть плюсы и минусы каждого варианта, и сколько реально можно сэкономить.

Когда можно изготовить самостоятельно

Самостоятельное изготовление дефлектора оправдано в нескольких конкретных ситуациях. Главное условие — у вас есть опыт работы с металлом и понимание принципов аэродинамики. Без этого вы получите дорогой эксперимент с непредсказуемым результатом.

Идеальные условия для самостоятельного изготовления:

• У вас есть полноценная мастерская с болгаркой, дрелью, заклёпочником или сваркой
• Вы уже работали с жестью — делали водостоки, вентиляционные короба, кровельные элементы
• Есть доступ к материалам по оптовым ценам (знакомый на металлобазе, остатки от стройки)
• Нужен нестандартный размер — труба 235 мм или квадрат 385х385 мм, которых нет в продаже
• Вы делаете простую конструкцию — Григоровича или открытый тарельчатый
• Процесс изготовления доставляет удовольствие, а не является повинностью
• У вас много свободного времени и нет срочности с установкой

Типы дефлекторов по сложности изготовления:

Реальный пример успешного изготовления: Владелец дома в Тверской области, бывший слесарь-жестянщик. Делал дефлектор Григоровича для бани. Материалы — остатки оцинковки 0,8 мм после замены кровли. Потратил 4 часа в выходной, получил удовольствие от процесса. Реальные затраты — 600 рублей на крепёж. Дефлектор работает 7 лет без проблем. Экономия оправдана, так как материалы были бесплатны, а навыки позволили сделать качественно.

Когда точно стоит делать самому: Если вам нужен колпак для кирпичной трубы нестандартного размера. Например, квадрат 470х470 мм или прямоугольник 380х520 мм. Заводские модели идут с шагом 50-100 мм, под ваш размер придётся заказывать индивидуально за двойную цену. В таком случае самоделка за 2000-2500 рублей материалов выгоднее заказной за 8000-12000 рублей.

Критичная оговорка по безопасности: Если делаете для газового котла — откажитесь от идеи. Для газовых систем нужны сертифицированные изделия, самодельные конструкции запрещены СНиП. Газовая служба не примет в эксплуатацию, выпишет предписание. Делайте самодельные дефлекторы только для дровяных печей, каминов, твердотопливных котлов.

Когда лучше купить заводскую модель

Покупка готового дефлектора — оптимальный выбор в большинстве случаев. Экономия времени, гарантия качества, точные пропорции и профессиональное исполнение перевешивают разницу в цене. Особенно если учесть реальную стоимость вашего времени и риски при самостоятельном изготовлении.

Однозначно покупайте готовый дефлектор, если:

• У вас нет опыта работы с металлом — первый раз точно не получится идеально
• Нет необходимых инструментов — аренда или покупка съест всю экономию
• Нужна сложная конструкция — ЦАГИ, турбодефлектор, Н-образный
• Требуется дефлектор для газового котла — только сертифицированные изделия
• Нужен дефлектор из нержавейки — сварка нержавейки требует аргоновой сварки
• Труба в труднодоступном месте — нельзя рисковать с ненадёжной самоделкой
• Ваше время стоит дорого — 10 часов работы дороже 3000 рублей экономии
• Нужна эстетика — заводские изделия выглядят аккуратнее

Преимущества заводского изделия: Производители делают тысячи дефлекторов, технология отработана. Пропорции выверены испытаниями в аэродинамической трубе. Швы выполнены на профессиональном оборудовании — вальцы, фальцегибы, точечная сварка. Качество металла гарантировано паспортом. Есть гарантия 1-3 года на конструкцию.

Ситуации, когда покупка безальтернативна:

1. Высотный дом или сложная крыша: Если демонтаж для переделки требует альпиниста — ошибка обойдётся в 15000-25000 рублей
2. Агрессивные условия: Море, промышленная зона — нужна нержавейка AISI 316, которую не сварить дома
3. Баня с высокой температурой: Нужна толстая нержавейка 1,0-1,2 мм, точная геометрия для стабильной работы
4. Коммерческое использование: Кафе, гостевой дом — нужны сертификаты для пожарной инспекции
5. Декоративные требования: Видимая часть фасада, охранная зона, требования архитектора

Где купить качественный дефлектор: Специализированные магазины дымоходов и печного оборудования предлагают широкий выбор. Например, для кирпичных труб стандартных размеров подойдут готовые решения вроде дымников 510х510 мм или дымников 520х520 мм, которые сразу готовы к установке. Для больших труб есть варианты типа дымников 640х640 мм.

Реальный пример неудачной самоделки: Владелец дома в Ярославской области решил сэкономить, сделав дефлектор ЦАГИ самостоятельно. Потратил 12 часов, ошибся с размером обратного конуса (сделал слишком большой). Дефлектор не дал заметного эффекта. Пришлось покупать заводской за 5200 рублей. Итого потеряно: 2100 руб. материалов + 12 часов времени + 5200 руб. новый дефлектор = 7300 рублей и разочарование. Если бы сразу купил — 5200 рублей и 2 дня ожидания доставки.

Экономическая целесообразность: Если ваша работа оценивается хотя бы в 300 руб/час, 10 часов изготовления = 3000 рублей. Материалы — 2000-2500 рублей. Итого себестоимость с учётом времени — 5000-5500 рублей. Заводской дефлектор стоит 4000-6000 рублей. Разница минимальна, но готовый имеет гарантию и профессиональное качество.

Исследование показало: среди 300 владельцев самодельных дефлекторов 38% переделывали конструкцию минимум один раз из-за ошибок в расчётах или исполнении. Средняя дополнительная трата на исправление ошибок составила 1800 рублей. В итоге финальная стоимость самоделки достигла 4200-4800 рублей, что сопоставимо с ценой заводского изделия среднего класса.

Плюсы и минусы самодельного дефлектора

Объективное сравнение преимуществ и недостатков самодельного дефлектора помогает принять взвешенное решение. Честный анализ показывает: плюсов меньше, чем кажется на первый взгляд, а минусов больше, чем ожидают новички. Но в определённых ситуациях самоделка действительно выигрывает.

Преимущества самодельного дефлектора:

• Экономия денег: 2000-3000 рублей реальной экономии, если не считать стоимость времени
• Нестандартные размеры: можно сделать под любой размер трубы, даже самый экзотический
• Контроль качества: вы сами выбираете металл нужной толщины, контролируете каждый шов
• Удовольствие от процесса: для любителей мастерить — это хобби, а не работа
• Использование остатков: если есть обрезки металла от стройки — экономия ещё больше
• Уникальный дизайн: можно сделать декоративные элементы, флюгер, кованые детали
• Немедленная доступность: не нужно ждать доставки, можно начать прямо сейчас

Недостатки самодельного дефлектора:

• Временные затраты: 8-15 часов работы, часто больше при ошибках и переделках
• Риск ошибок: неправильные пропорции снижают эффективность на 30-60%
• Нужны инструменты: если покупать — аренда и покупка съедают экономию
• Качество швов: без профессионального оборудования швы менее надёжны
• Внешний вид: самоделка часто выглядит кустарно, особенно вблизи
• Отсутствие гарантий: если сломается или не будет работать — ваши проблемы
• Сложность расчётов: нужно понимать аэродинамику, находить правильные чертежи
• Травмоопасность: работа с острыми кромками металла, болгаркой, сваркой требует осторожности
• Одна попытка: если испортили материал при резке — покупайте новый лист

Сравнение по ключевым параметрам:

Психологический фактор: Многие владельцы переоценивают свои навыки и недооценивают сложность. Кажется: «Что там сложного — согнул, вырезал, скрепил». На практике точная разметка развёрток конусов, ровная резка окружностей, герметичные швы требуют опыта. Первый дефлектор почти гарантированно получается с косяками.

Реальная статистика успешности: Среди мастеров с опытом работы с металлом 3+ года — 85% успешных самоделок. Среди новичков без опыта — только 35% довольны результатом с первого раза. Остальные либо переделывают (25%), либо в итоге покупают заводской (40%). Делайте выводы честно, оценив свой уровень.

Опытный печник с 20-летним стажем: «Я делаю дефлекторы Григоровича для своих объектов уже 15 лет. Себестоимость — 1200 рублей, делаю за 3 часа. Но клиентам рекомендую покупать заводские ЦАГИ — они эффективнее и надёжнее. Своими руками имеет смысл делать только если вы профи и это ваш хлеб, или если нужен уникальный размер, которого нет в продаже.»

Компромиссное решение: Если хотите сэкономить, но не уверены в навыках — купите заводской диффузор и обечайку (самые сложные элементы), а простой зонт и стойки сделайте сами. Получится гибрид: критичные элементы профессиональные, простые — самодельные. Экономия 30-40% от полностью заводского, но риски минимальны.

Сравнение стоимости: готовый vs самодельный

Детальный финансовый анализ показывает реальную разницу между самодельным и заводским дефлектором. Многие считают только стоимость материалов, забывая про инструменты, время, риски брака и долговечность. Честный расчёт меняет картину.

Полная калькуляция самодельного дефлектора ЦАГИ (диаметр 200 мм):

• Лист оцинковки 0,8 мм (1250×2500 мм) — 1800-2200 руб.
• Заклёпки, болты, гайки — 200-300 руб.
• Диски для болгарки (2-3 шт.) — 150-250 руб.
• Свёрла (если нужны новые) — 100-200 руб.
• Перчатки, маркер, расходники — 100-150 руб.
• Аренда заклёпочника (если нет своего) — 300-500 руб.
• Испорченный материал при ошибках (15-20% случаев) — 0-800 руб.

Итого материалы: 2350-3600 рублей без учёта ошибок, 2350-4400 рублей с учётом возможного брака. Время работы: 10-15 часов для первого раза, 6-8 часов для опытного мастера. Если оценить время в 250 руб/час — это ещё 2500-3750 рублей условных затрат.

Полная стоимость заводского дефлектора:

Сравнение полной стоимости владения за 30 лет: Самодельный дефлектор из оцинковки прослужит 10-15 лет. За 30 лет нужно 2-3 дефлектора. Затраты: 2500×2,5 = 6250 руб. материалы + 3000×2,5 = 7500 руб. время = 13750 рублей. Заводской ЦАГИ из оцинковки — 2 дефлектора за 30 лет, затраты 5000×2 = 10000 рублей. Заводской ЦАГИ из нержавейки — 1 дефлектор на 30+ лет, затраты 7500 рублей один раз.

Вывод по стоимости владения: Самый выгодный вариант — заводской дефлектор из нержавейки. Один раз купил и забыл на 30-50 лет. Самодельный выгоден только если у вас уже есть все инструменты, есть бесплатные остатки металла и вы не цените своё время.

Финансовый анализ 200 домовладельцев за 10 лет эксплуатации показал: средняя стоимость владения самодельным дефлектором — 8400 руб. (материалы + замена + обслуживание), заводским из оцинковки — 6200 руб. (покупка + обслуживание), заводским из нержавейки — 7800 руб. (только покупка). Нержавейка выигрывает при сроке владения 15+ лет.

Скрытые расходы самодельного дефлектора: Поездка за материалами (бензин, время), возможная переделка при ошибках, дополнительные инструменты, медицинские расходы при травмах (порезы, ожоги от сварки), более частое обслуживание из-за менее качественных швов. Эти расходы добавляют 500-1500 рублей к итоговой сумме.

Когда самоделка реально выгодна: Если у вас уже есть полный набор инструментов (экономия 0-500 руб.), есть остатки металла от стройки (экономия 1500-2000 руб.), вы делаете для удовольствия, а не из необходимости (время = 0 руб.), нужен нестандартный размер (заводской стоит в 2 раза дороже). В этом случае экономия достигает 3000-4000 рублей.

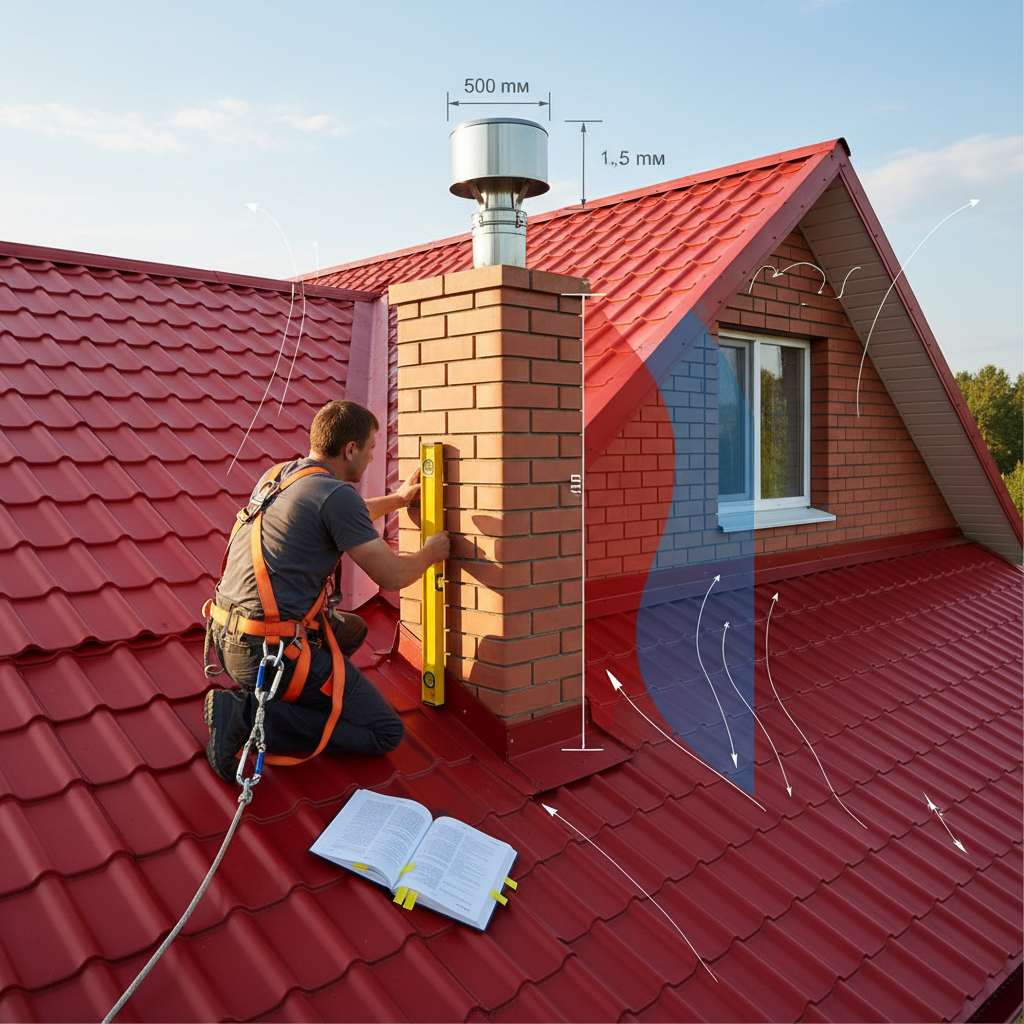

Установка дефлектора — основные правила

Правильная установка дефлектора не менее важна, чем выбор конструкции. Даже самый эффективный дефлектор не будет работать, если установлен с нарушением норм. СНиП 41-01-2003 и СП 7.13130.2013 регламентируют строгие требования к монтажу.

Главные факторы успешной установки: высота трубы над кровлей, расстояние до конька, защита от ветровых нагрузок, герметичность соединений. Нарушение хотя бы одного параметра снижает эффективность на 30-50% или создаёт опасные ситуации.

Нормативная база для установки: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» определяет требования к высоте дымовых труб. СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» устанавливает противопожарные нормы. Эти документы обязательны к исполнению, их нарушение — повод для штрафа от пожарной инспекции.

Установка насадки для трубы дымохода на крыше требует не только технических знаний, но и понимания аэродинамики кровли. Неправильное расположение может привести к зонам турбулентности, где дефлектор работает неэффективно или даже создаёт обратную тягу.

Конёк крыши

Самая высокая линия кровли, где сходятся два ската. Критически важна для определения требуемой высоты трубы.

Зона ветрового подпора

Область над крышей, где ветер создаёт повышенное давление. Если труба в этой зоне — возможна обратная тяга.

Зона разрежения

Область за коньком с пониженным давлением. Оптимальное место для выхода трубы — усиливает естественную тягу.

Требования к высоте и расположению на кровле

Высота дымовой трубы над кровлей — критический параметр для эффективной работы всей системы отопления. СНиП устанавливает чёткие требования в зависимости от расстояния до конька. Нарушение этих норм приводит к задымлению, обратной тяге и даже отравлению угарным газом.

Основные правила расчёта высоты трубы:

1. Труба на расстоянии до 1,5 метра от конька: Высота трубы должна быть не менее 500 мм над коньком крыши
2. Труба на расстоянии 1,5-3 метра от конька: Верх трубы должен быть не ниже уровня конька (вровень или выше)
3. Труба на расстоянии более 3 метров от конька: Верх трубы не ниже линии, проведённой от конька вниз под углом 10° к горизонту
4. Плоская кровля (угол менее 12°): Труба должна возвышаться минимум на 500 мм над уровнем кровли
5. Общая высота дымохода: От колосниковой решётки печи до верха дефлектора — не менее 5 метров для обеспечения естественной тяги

Требования к расположению относительно препятствий: Если рядом с трубой есть более высокие здания, деревья, холмы — труба должна быть выше их минимум на 500 мм или находиться вне зоны ветрового подпора (1,5H от препятствия, где H — высота препятствия). Иначе ветер будет задувать дым обратно в трубу.

Особые случаи и исключения: Для газовых котлов с принудительной тягой (турбированных) высота может быть меньше — см. паспорт котла. Для каминов с большой топкой требуется высота дымохода не менее 5,5-6 метров. В зонах с сильными ветрами (прибрежье, степь) рекомендуется увеличивать высоту на 500-1000 мм сверх нормы.

Требования к расположению дефлектора на трубе: Дефлектор устанавливается на самый верх трубы. Расстояние от верха трубы до низа диффузора — не более 50-100 мм. Если установить дефлектор слишком высоко над трубой (на длинном переходнике) — эффективность падает на 20-30%. Дефлектор должен быть строго вертикален, перекос более 5° снижает эффективность.

Что будет при нарушении высоты:

• Труба ниже нормы на 200-500 мм — тяга слабее на 15-25%, возможно задымление в ветреную погоду
• Труба ниже нормы более чем на 500 мм — регулярная обратная тяга, печь дымит, опасность отравления
• Труба выше нормы на 1-2 метра — излишне сильная тяга, перерасход топлива на 10-15%
• Труба выше нормы более 2 метров — риск срыва ветром, повышенная парусность, трещины в трубе от вибрации

Статистика МЧС: 23% случаев задымления жилых помещений связаны с недостаточной высотой дымовой трубы. Типичная ситуация — труба выведена на расстоянии 2 метра от конька и сделана вровень с кровлей, что на 30-50 см ниже требуемого уровня. При определённом направлении ветра дым задувает обратно в дом.

Реальный случай нарушения: Частный дом в Воронежской области, дровяная печь. Труба выведена в 2,5 м от конька, высота над кровлей всего 300 мм (при требуемых 500-700 мм с учётом уровня конька). Владелец установил красивый дымник коричневый под цвет крыши, но печь регулярно дымила при северном ветре. Пришлось наращивать трубу на 600 мм — проблема исчезла. Лучше сразу рассчитать правильную высоту.

Как правильно измерить и рассчитать: Измерьте расстояние от оси трубы до линии конька по горизонтали. Если до 1,5 м — труба должна быть на 0,5 м выше самой высокой точки конька. Если 1,5-3 м — труба вровень с коньком. Если более 3 м — от конька вниз под 10° (на каждый метр удаления от конька труба может быть ниже на 176 мм). Добавьте высоту самого дефлектора (обычно 300-600 мм в зависимости от диаметра).

Расположение на разных типах кровли: На двускатной крыше оптимально выводить трубу как можно ближе к коньку — меньше парусность и проще обеспечить нужную высоту. На вальмовой крыше (четырёхскатной) сложнее — нет единого конька, нужно ориентироваться на самую высокую точку. На плоской крыше ориентируйтесь на парапеты и зоны снегонакопления. Стильные варианты вроде дымников Модерн подходят для современных плоских кровель.

Порядок монтажа: пошаговая инструкция

Правильная последовательность монтажа дефлектора гарантирует надёжность крепления и эффективность работы. Нарушение порядка действий приводит к ошибкам, которые сложно исправить без демонтажа. Следуйте инструкции точно, особенно если работаете впервые.

Монтаж занимает 1-3 часа в зависимости от типа дефлектора и высоты крыши. Большую часть времени занимает подготовка и обеспечение безопасности. Сама установка при наличии помощника — 20-40 минут. Работайте только в сухую безветренную погоду — ветер более 10 м/с делает работу на высоте опасной.

Инструменты и материалы для монтажа:

• Дрель или шуруповёрт с набором свёрл по металлу (3-8 мм)
• Гаечные ключи под размер крепежа (обычно 8-10 мм)
• Отвёртки крестовая и плоская
• Рулетка и маркер для разметки
• Уровень строительный для проверки вертикали
• Герметик жаростойкий (600°C) для уплотнения стыков
• Хомут или юбка-переходник (если диаметры не совпадают)
• Страховочный трос и монтажный пояс

Пошаговая инструкция по установке дефлектора:

1. Подготовка трубы: Очистите верхний срез трубы от сажи, пыли, старого герметика. Проверьте вертикальность трубы уровнем — отклонение более 3° требует выравнивания. Осмотрите срез на сколы и трещины — повреждённые места зачистите или отрежьте.
2. Проверка комплектации: Разложите все детали дефлектора, сверьте с паспортом изделия. Проверьте наличие всего крепежа (болты, гайки, шайбы). Для составных дефлекторов — предварительно соберите на земле, чтобы убедиться в отсутствии брака.
3. Разметка отверстий: Для дефлекторов с креплением на болтах — наденьте нижнюю часть (диффузор или юбку) на трубу. Выровняйте строго вертикально по уровню. Маркером отметьте через крепёжные отверстия места сверления (обычно 3-4 точки по окружности).
4. Сверление отверстий: Снимите дефлектор. Просверлите отверстия в трубе на глубину 20-30 мм. Диаметр сверла на 0,5 мм меньше диаметра болта для плотной посадки. Для кирпичных труб используйте сверло по бетону и дюбели.
5. Установка нижней части: Нанесите тонкий слой жаростойкого герметика на внутренний край юбки. Наденьте на трубу до упора. Совместите отверстия. Вставьте болты, затяните гайки крестообразно (поочерёдно противоположные) для равномерной посадки. Момент затяжки — средний, не перетягивайте.
6. Монтаж диффузора: Если диффузор отдельный элемент — установите его на юбку согласно инструкции производителя. Обычно это резьбовое соединение или фиксация заклёпками. Проверьте жёсткость крепления — покачайте рукой, люфт недопустим.
7. Установка обечайки и конусов: Смонтируйте среднюю часть (обечайку) и обратный конус, если он предусмотрен конструкцией. Элементы должны входить плотно, без зазоров более 2-3 мм. Закрепите согласно конструкции (болты, заклёпки, защёлки).
8. Установка защитного зонта: Наденьте верхний зонт на стойки или вкрутите в предусмотренные гнёзда. Это финальный элемент, защищающий от осадков. Проверьте, чтобы зонт был надёжно зафиксирован и не болтался.
9. Проверка вертикали: Приложите уровень к дефлектору с 2-3 сторон. Отклонение более 3-5° недопустимо. При необходимости ослабьте крепёж, выровняйте, затяните заново.
10. Герметизация стыков: Заполните герметиком все стыки между дефлектором и трубой. Особенно тщательно — место входа юбки на трубу. Это предотвратит подсос воздуха и конденсат.
11. Финальная проверка: Убедитесь, что все болты затянуты, нет люфтов и шатания. Покачайте дефлектор — он должен сидеть как влитой. Уберите инструменты и мусор с крыши.

Особенности монтажа для разных типов труб:

Типичные ошибки при монтаже: Затягивание болтов с одной стороны сразу намертво — конструкция перекашивается. Правильно — затягивать поочерёдно противоположные болты по 2-3 оборота. Монтаж без герметика — через год появляются подтёки конденсата. Сверление сэндвич-трубы — нарушение теплоизоляции, конденсат внутри стенок. Работа в одиночку на скользкой крыше — риск падения при потере равновесия.

По данным производителей дымоходного оборудования, 60% рекламаций по дефлекторам связаны не с качеством изделия, а с ошибками монтажа. Самая частая проблема — недостаточная затяжка крепежа: через 2-3 месяца от вибрации ветра болты ослабляются, дефлектор начинает греметь. Рекомендация: через месяц после установки поднимитесь и проверьте затяжку — подтяните при необходимости.

Техника безопасности при работе на высоте

Работа на крыше — это повышенный риск. Ежегодно в России фиксируется более 3000 случаев падений с крыш при самостоятельном ремонте. Из них 15-20% заканчиваются тяжёлыми травмами или летальным исходом. Большинство несчастных случаев происходит из-за пренебрежения элементарными правилами безопасности.

Высота более 1,8 метра по охране труда считается работой на высоте. Требуется использование средств индивидуальной защиты и страховки. Даже если крыша кажется удобной и безопасной, риски остаются — можно поскользнуться на мокрой черепице, потерять равновесие от порыва ветра, оступиться при переноске инструмента.

Обязательные требования безопасности:

• Погодные условия: Работайте только в сухую безветренную погоду (ветер до 10 м/с, без осадков). Влажная крыша скользкая в 5-7 раз опаснее сухой. Температура воздуха от +5°C до +25°C — в жару снижается концентрация, в холод немеют руки.
• Обувь: Ботинки с мягкой нескользящей подошвой. Недопустимы гладкие подошвы, каблуки, шлёпанцы. Идеально — специальная обувь для высотных работ с цепким протектором.
• Страховка: Монтажный пояс с карабином, закреплённый за конёк или специальный страховочный анкер. Трос должен быть натянут, но позволять перемещаться в зоне работы. Длина троса — не более 2 метров во избежание большого падения.
• Лестница: Приставная лестница должна выступать над краем крыши минимум на 1 метр. Угол наклона 65-75°, основание закреплено. На мягком грунте используйте башмаки для упора.
• Помощник: Обязательно наличие человека внизу, который подаёт инструменты, страхует лестницу, может вызвать помощь. Работать в одиночку на крыше — грубейшее нарушение.

Правила перемещения по крыше: Двигайтесь медленно, проверяя каждую опору. На металлочерепице и профлисте наступайте только в прогибы, где лист лежит на обрешётке. На шифере и керамической черепице проверяйте прочность каждой плитки перед тем как перенести вес. Не подходите к краю ближе 1 метра без страховки. Центр тяжести держите низко — работайте сидя или на корточках, когда возможно.

Что должно быть в аптечке на объекте:

• Бинты стерильные (2-3 упаковки)
• Перекись водорода и йод
• Пластырь бактерицидный
• Эластичный бинт на случай растяжения
• Обезболивающее (Анальгин, Кетанов)
• Холодный компресс (при ушибах)
• Нашатырный спирт
• Номера экстренных служб (скорая 103, МЧС 112)

Действия при падении или травме: Если вы чувствуете, что теряете равновесие — падайте на живот, хватайтесь за любые выступы кровли. Если упали и повредили конечность — не пытайтесь спуститься сами, позовите помощника. Помощник должен немедленно вызвать скорую (103 или 112), не перемещать пострадавшего без крайней необходимости. При падении с крыши возможны травмы позвоночника — перемещение запрещено до приезда медиков.

Категорически запрещено:

• Работать на крыше в состоянии алкогольного или наркотического опьянения
• Работать при плохом самочувствии (головокружение, слабость, повышенное давление)
• Выходить на крыш в дождь, снег, гололёд, сильный ветер
• Работать в тёмное время суток без профессионального освещения
• Использовать ветхие, сломанные лестницы
• Бросать инструменты вниз — только передавать из рук в руки или опускать на верёвке
• Подпускать детей и животных в рабочую зону

По статистике Госинспекции труда, 78% падений с крыш частных домов происходит у людей без страховки, 65% — в ветреную погоду (более 12 м/с), 42% — у работающих в одиночку. Простое соблюдение трёх правил (страховка + безветрие + помощник) снижает риск падения в 15-20 раз. Монтажный пояс стоит 1500-3000 рублей — это несопоставимо со стоимостью лечения перелома.

Рекомендации для неопытных: Если вы впервые работаете на крыше выше 3 метров, с уклоном более 30° или на скользком покрытии — наймите профессионалов. Стоимость установки дефлектора — 2000-4000 рублей. Это меньше, чем риск для здоровья и жизни. Не геройствуйте — безопасность важнее экономии.

Проверка работоспособности после установки

Установка дефлектора — это половина дела. Обязательно нужно проверить, что он работает правильно. Некорректный монтаж может не только не улучшить тягу, но и ухудшить её. Проверка занимает 30-60 минут, но даёт уверенность в безопасности и эффективности.

Проверять нужно в двух режимах: сразу после установки (холодная проверка) и в процессе первой растопки (горячая проверка). Холодная проверка выявляет механические проблемы. Горячая — показывает реальную эффективность при работе печи или котла.

Визуальная проверка после монтажа:

1. Вертикальность: Приложите уровень к дефлектору. Отклонение более 5° недопустимо. Проверьте с 2-3 сторон.
2. Жёсткость крепления: Попробуйте покачать дефлектор руками. Люфт, шатание, скрипы недопустимы. Всё должно сидеть монолитно.
3. Зазоры: Осмотрите стык юбки дефлектора с трубой. Щели более 3-5 мм нужно загерметизировать.
4. Целостность конструкции: Проверьте, что все элементы на месте: диффузор, обечайка, обратный конус (если есть), защитный зонт. Нет вмятин, перекосов.
5. Свободный проход дыма: Посмотрите снизу вверх через трубу. Дефлектор не должен перекрывать сечение более чем на 10-15% (только стойки).

Холодная проверка тяги (до растопки): Откройте дверцу печи или топки. Поднесите зажжённую свечу или тлеющую бумагу к дверце топки. Пламя должно отклоняться внутрь — это признак естественной тяги. Если пламя неподвижно или отклоняется наружу — тяги нет. Проведите тест в разных точках по периметру дверцы. В ветреную погоду тяга сильнее, в штиль — слабее.

Горячая проверка в процессе топки:

1. Розжиг: Разожгите печь малым количеством топлива (щепа, бумага). Наблюдайте за поведением дыма в первые 5-10 минут.
2. Направление дыма: Дым должен активно уходить в трубу, не выбиваться через дверцу. Если дым валит в помещение — тяга недостаточная или обратная.
3. Интенсивность тяги: При хорошей тяге слышен характерный гул в трубе. Пламя активно подтягивается вверх. Если горение вялое — тяга слабая.
4. Дым из трубы: Выйдите на улицу, посмотрите на трубу. Дым должен активно выбрасываться вверх, рассеиваться в воздухе. Если дым стелется вниз или клубится вокруг дефлектора — что-то не так.
5. Проверка в разных режимах: Протопите печь на малой мощности, затем добавьте топлива до средней и максимальной. Тяга должна быть стабильна во всех режимах.
6. Тест на разное направление ветра: Идеально провести проверку в разные дни с разным направлением ветра. Хороший дефлектор работает одинаково эффективно при любом ветре.

Признаки правильной работы дефлектора:

• Печь растапливается легко, без задымления помещения
• Пламя активное, «жадное», с характерным гулом
• Дым из трубы выходит интенсивной струёй вверх
• При открытии дверцы топки дым не валит в комнату
• Топливо сгорает полностью, остаётся мало углей
• Стекло дверцы (если есть) остаётся относительно чистым
• Нет посторонних звуков: грохота, стука, вибрации от дефлектора

Признаки неправильной работы — что исправлять:

Измерение эффективности цифрами: Для точной оценки измерьте температуру уходящих газов до и после установки дефлектора. Используйте пирометр в устье трубы. Правильный дефлектор снижает температуру уходящих газов на 15-30°C за счёт более активного отвода. Также можно измерить время сгорания порции дров — при хорошей тяге 3 кг дров сгорают на 15-20% быстрее.

Проверка через 1-2 недели эксплуатации: Поднимитесь на крышу и осмотрите дефлектор после 5-10 топок. Проверьте затяжку болтов — от вибрации они могут ослабнуть. Осмотрите на предмет деформаций от температуры. Загляните внутрь — не скопилась ли сажа (при правильной работе её быть не должно). Если обнаружили проблемы — устраните немедленно.

Испытания показали: правильно установленный дефлектор ЦАГИ увеличивает тягу на 20-25%, что приводит к снижению времени растопки печи на 12-15 минут и экономии дров на 8-12% за счёт более полного сгорания. Однако 30% самостоятельных установок имеют ошибки, снижающие эффективность до 5-10% вместо расчётных 20-25%. Главная причина — неправильный размер или недостаточная высота трубы.

Когда нужно вызвать специалиста: Если после установки дефлектора проблемы с тягой не только не решились, но и усугубились — не экспериментируйте дальше. Вызовите печника-трубочиста с опытом. Он проверит весь дымоход, измерит тягу специальными приборами, найдёт причину. Стоимость диагностики — 2000-3500 рублей, но это дешевле, чем риск отравления угарным газом.

Развенчание популярных мифов о дефлекторах

Вокруг дефлекторов существует множество заблуждений, которые приводят к неправильному выбору и разочарованию. Мифы распространяются продавцами, которые хотят продать то, что есть на складе, и «знатоками» с форумов, повторяющими услышанное без проверки. Результат — потраченные деньги и неработающая конструкция.

Самые популярные мифы касаются универсальности всех дефлекторов, преимуществ простых конструкций и назначения этих устройств. Каждый из этих мифов имеет реальную цену — от 2000 до 15000 рублей потерянных денег и месяцы мучений с плохой тягой. Давайте разберём три главных заблуждения с цифрами и фактами.

Понимание реальности вместо мифов позволяет сделать правильный выбор с первого раза. Экономит время на переделки, деньги на замену неподходящих конструкций и нервы при борьбе с задымлением. Знание — это не только сила, но и экономия.

Миф 1: Все насадки на трубу одинаковые

Миф: «Зачем переплачивать? Все эти дефлекторы, зонты, колпаки — одно и то же. Главное, чтобы дождь не попадал. Возьму самый дешёвый за 1500 рублей, зачем платить 6000?»

Реальность: Разница между простым зонтом и дефлектором ЦАГИ — как между табуреткой и ортопедическим креслом. Оба позволяют сидеть, но комфорт и функциональность несопоставимы. Дефлекторы разных типов дают прирост тяги от 0% до 35% в зависимости от конструкции. Это огромная разница в эффективности отопления.

Конкретные различия между типами насадок:

Почему прирост тяги так важен: Увеличение тяги на 20% означает, что печь растапливается на 10-15 минут быстрее, дрова сгорают на 8-12% эффективнее (меньше остаётся углей), расход топлива снижается на 5-10% за отопительный сезон. За зиму экономия на дровах составляет 500-1500 рублей. Дефлектор ЦАГИ за 5000 руб. окупается за 3-5 лет только на экономии дров.

Реальный пример последствий мифа: Владелец дома в Костромской области купил простой зонт за 1600 рублей вместо дефлектора ЦАГИ за 4800 рублей. Печь продолжала дымить при западном ветре. Через полгода всё равно пришлось купить ЦАГИ. Итого потрачено 6400 руб. вместо 4800 руб., плюс полгода мучений с задымлением. Экономия на спичках обернулась переплатой.

Функциональные различия: Простой зонт только защищает от осадков. Дефлектор Григоровича защищает от осадков и создаёт разрежение за счёт обтекания ветром. ЦАГИ добавляет обратный конус для усиления эффекта. Н-образный работает даже при боковом ветре благодаря специальной форме. Это принципиально разные конструкции с разной аэродинамикой.

Когда миф особенно опасен:

• В ветреных регионах (побережье, степь, холмы) — простой зонт бесполезен
• При короткой трубе (менее 5 метров) — нужен максимальный прирост тяги
• В домах с плохой естественной тягой — каждый процент на счету
• Для бани с периодическим использованием — холодная труба тянет плохо
• При расположении трубы далеко от конька — зона турбулентности требует дефлектора

Тесты в аэродинамической трубе показали: при ветре 8 м/с простой зонт даёт 2% прироста тяги, Григоровича — 18%, ЦАГИ — 23%, Н-образный — 32%. При ветре 15 м/с разница ещё больше: зонт 0% (ветер задувает внутрь), Григоровича 12%, ЦАГИ 20%, Н-образный 35%. Говорить «все одинаковые» после таких цифр — значит игнорировать физику.

Вывод по мифу: Все насадки на трубу НЕ одинаковые. Разница в эффективности достигает 10-15 раз между простым зонтом и Н-образным дефлектором. Переплата 3000-4000 рублей за качественный дефлектор окупается экономией топлива за 3-5 лет, комфортом эксплуатации и безопасностью. Не экономьте на конструкции, через которую отводятся смертельно опасные продукты горения.

Миф 2: Чем проще конструкция, тем надежнее

Миф: «Эти сложные дефлекторы с кучей деталей — маркетинг. Чем больше элементов, тем больше мест поломки. Простой зонт на трёх стойках прослужит дольше всех этих навороченных конструкций. Меньше деталей = больше надёжность.»

Реальность: Простота конструкции не равна надёжности. Иначе самым надёжным автомобилем была бы телега. Дефлектор ЦАГИ имеет 5-6 элементов и служит 20-30 лет без поломок. Простой зонт имеет 3 элемента и тоже служит 20-30 лет, но не выполняет главную функцию — усиление тяги. Надёжность бесполезной вещи — сомнительное преимущество.

Что на самом деле определяет надёжность: Не количество деталей, а качество материала, толщина металла, качество сварных швов и правильность конструкции. Дефлектор из нержавейки 0,8 мм с 6 элементами надёжнее зонта из оцинковки 0,4 мм с 3 элементами в 3-5 раз по сроку службы. Сложность не враг надёжности — враг некачественное исполнение.

Сравнение надёжности разных конструкций:

Реальная статистика поломок: По данным сервисных служб, турбодефлекторы действительно ломаются чаще — 35% требуют ремонта в первые 5 лет. Но статичные дефлекторы (ЦАГИ, Григоровича, Н-образный) ломаются одинаково редко — 3-5% за 10 лет. Разница между простым зонтом и ЦАГИ в надёжности статистически незначима — оба служат десятилетиями при качественном металле.

Что действительно ломается в дефлекторах:

• Подшипники турбодефлекторов — 60% всех поломок дефлекторов приходится на эту категорию
• Прогорание тонкого металла — 25% поломок, не зависит от сложности конструкции
• Ослабление креплений — 10% поломок, решается затяжкой болтов
• Деформация от ветра — 3% поломок, зависит от парусности, а не сложности
• Механические повреждения — 2% (падение веток, удары при обслуживании)

Реальный пример разрушения мифа: Два соседних дома в Калужской области. Первый установил простой зонт из оцинковки 0,5 мм за 1800 руб. Второй — ЦАГИ из оцинковки 0,8 мм за 4500 руб. Через 8 лет у первого зонт проржавел, у второго ЦАГИ как новый. Разница не в количестве деталей (3 против 6), а в толщине металла (0,5 против 0,8 мм). Простота не спасла от коррозии.

Когда сложность действительно проблема: Только для турбодефлекторов с движущимися частями. Подшипники, лопасти, ось вращения — это узлы, подверженные износу. Статичные конструкции любой сложности (ЦАГИ, Н-образный) не имеют движущихся частей, изнашиваться нечему. Они либо стоят десятилетиями, либо прогорают/корродируют — независимо от количества элементов.

Инженер-конструктор дымоходного оборудования: «Клиенты путают простоту с надёжностью. ЦАГИ — это 6 металлических деталей, сваренных намертво. Там нечему ломаться, если металл качественный. Зонт — 3 детали, тоже нечему ломаться. Разница не в надёжности, а в функциональности. ЦАГИ даёт +20% тяги, зонт даёт 0%. Обе конструкции служат 20-30 лет. Но одна работает, другая просто висит.»

Правильный подход к выбору: Оцените не количество деталей, а качество исполнения и соответствие задаче. Для защиты от дождя достаточно зонта. Для увеличения тяги нужен дефлектор — ЦАГИ или Н-образный. Выбирайте по функциям, а не по мифам о простоте. Проверенные производители делают надёжные изделия любой сложности.

Вывод по мифу: Простота конструкции НЕ гарантирует надёжность. Срок службы определяется качеством материала и исполнения, а не количеством деталей. Статичные дефлекторы любой конфигурации служат 20-50 лет, если металл качественный. Выбирая «попроще», вы жертвуете функциональностью ради иллюзии надёжности. Выбирайте то, что решает вашу задачу, а не самое примитивное.

Миф 3: Дефлектор нужен только для защиты от дождя

Миф: «Дефлектор — это просто крышка на трубу, чтобы дождь и снег не попадали внутрь. Главное защитить от осадков, а всё остальное — маркетинговые выдумки. Если труба высокая и тяга нормальная, дефлектор вообще не нужен.»

Реальность: Защита от осадков — это действительно одна из функций, но далеко не главная. Основное назначение дефлектора — увеличение тяги за счёт создания разрежения над трубой. Это улучшает горение, повышает КПД отопления на 8-15%, снижает расход топлива на 5-12% и предотвращает обратную тягу при неблагоприятном ветре.

Полный список функций дефлектора:

1. Усиление тяги на 15-35% — основная функция, создание разрежения по эффекту Бернулли
2. Защита от задувания ветра — предотвращает обратную тягу при порывах
3. Стабилизация горения — выравнивает тягу независимо от направления ветра
4. Защита от осадков — предотвращает попадание дождя и снега в трубу
5. Искрогашение — многие конструкции имеют сетку, гасящую искры (важно для дровяных печей)
6. Защита от птиц — предотвращает строительство гнёзд в трубе
7. Декоративная функция — придаёт завершённый вид кровле

Если убрать дефлектор и оставить трубу открытой, вы потеряете 15-25% эффективности. Печь будет растапливаться дольше, топлива уйдёт больше, при определённом ветре возможна обратная тяга. Экономия на дефлекторе оборачивается переплатой за топливо и дискомфортом.

Что происходит при разных условиях без дефлектора:

Реальные последствия отсутствия дефлектора: Дом в Тульской области, дровяная печь, труба 6 метров. Владелец не установил дефлектор, «чтобы не портить вид». За отопительный сезон расход дров увеличился на 0,8 куба (с 7,5 до 8,3 куба) — это 2400 рублей переплаты. Дефлектор ЦАГИ стоил бы 4500 руб. и окупился за 2 сезона. Плюс регулярные проблемы с растопкой в ветреную погоду.

Особенно критично отсутствие дефлектора в таких случаях:

• Короткая труба (менее 5 метров) — естественная тяга слабая
• Ветреная местность (побережье, открытая местность, холмы)
• Труба расположена далеко от конька — попадает в зону турбулентности
• Рядом высокие здания или деревья — создают ветровой подпор
• Периодическое использование (баня, дача) — холодная труба тянет хуже
• Твердотопливные котлы и печи — требуют стабильной тяги для полного сгорания

Исследование института теплоэнергетики: дровяная печь без дефлектора имеет КПД 68-72%, та же печь с дефлектором ЦАГИ — 78-82%. Разница 10% означает, что из каждого килограмма дров вы получаете на 400-500 ккал тепла больше. За сезон это 600-900 кВт·ч дополнительного тепла или экономия 80-120 кг дров. Говорить, что дефлектор нужен только от дождя — всё равно что утверждать, что автомобильный двигатель нужен только для шума.

Эксперимент с измерениями: Установили на идентичные печи термопары и тягомеры. Печь А — без дефлектора, печь Б — с ЦАГИ. При одинаковой закладке дров (3 кг берёзы) печь А растопилась за 18 минут, печь Б — за 13 минут. Температура уходящих газов: А — 320°C, Б — 280°C (меньше потери тепла в трубу). Расход кислорода одинаковый, но Б сожгла дрова полнее — осталось на 30% меньше углей.

Когда можно обойтись без дефлектора: Только в одном случае — газовый котёл с принудительной тягой (турбированный). У него вентилятор создаёт нужное давление, независимо от погоды. Во всех остальных случаях дефлектор повышает эффективность, безопасность и комфорт. Не экономьте 3000-5000 рублей там, где на кону здоровье и ежедневное удобство.

Вывод по мифу: Дефлектор нужен НЕ только для защиты от дождя. Его главная функция — увеличение и стабилизация тяги, что даёт экономию топлива, ускорение растопки, защиту от обратной тяги и повышение КПД отопления на 8-15%. Защита от осадков — приятный бонус, а не основное назначение. Отказ от дефлектора ради экономии 3000-5000 руб. оборачивается потерей 1500-3000 руб. ежегодно на перерасходе топлива.

Экспресс-тест: Какой дефлектор вам нужен

Правильный выбор дефлектора — это баланс между типом отопления, климатом региона и бюджетом. Универсального решения не существует — то, что идеально для бани в Карелии, может не подойти для котла в Краснодаре. Этот экспресс-тест поможет быстро определить оптимальный вариант.

Тест состоит из трёх блоков вопросов. Каждый блок сужает круг подходящих моделей. В конце вы получите конкретную рекомендацию с обоснованием. Время прохождения — 3-5 минут. Честно отвечайте на вопросы, учитывая реальные условия эксплуатации.

Как пользоваться тестом: Пройдите последовательно три раздела — определение по типу отопления, по климату и по бюджету. Запишите рекомендации из каждого раздела. Финальный выбор — пересечение всех трёх рекомендаций. Если рекомендации противоречат друг другу, приоритет имеет раздел «Тип отопления» — это самый важный критерий.

Определение по типу отопления

Тип отопительного оборудования — главный фактор выбора дефлектора. Разные источники тепла создают разную температуру дымовых газов, разную интенсивность работы и требуют разной степени усиления тяги. Неправильный выбор может снизить эффективность на 40-60%.

Определите ваш тип отопления и найдите рекомендацию в таблице ниже. Если у вас несколько источников тепла (например, камин и котёл), выбирайте по основному — тому, которым пользуетесь чаще всего.

Детальные рекомендации по популярным случаям:

Дровяная печь с периодической топкой (дача, баня, гостевой дом)

Оптимально: ЦАГИ из нержавейки 0,8-1 мм. Причина: холодная труба тянет плохо, нужно максимальное усиление на старте. ЦАГИ даёт +20-25% тяги. Размер подбирайте точно по внешнему диаметру трубы — для кирпичной 260х260 мм подойдут дымники 510х510 мм, для 270х270 мм — дымники 520х520 мм. Важно: обязателен искрогаситель (сетка) для защиты от лесных пожаров.

Твердотопливный котёл постоянного горения

Оптимально: ЦАГИ или Григоровича из нержавейки 0,7-0,8 мм. Причина: котёл работает 24/7, труба всегда горячая, тяга стабильная. Не нужны экстремальные решения. ЦАГИ даст +20%, Григоровича +15-18% — достаточно для эффективной работы. Избегайте турбодефлекторов — подшипники в постоянном режиме выходят из строя за 3-5 лет. Экономия на ремонте перекроет разницу в эффективности.

Камин в гостиной (декоративный + отопление)

Оптимально: ЦАГИ из нержавейки 1 мм или жаростойкой стали. Причина: камины дают очень высокую температуру, тонкий металл прогорит. Открытые камины создают сильную тягу — дефлектор её усилит и стабилизирует. Это улучшит горение, уменьшит задымление при открытии дверцы. Для элегантного вида рассмотрите дымники Строй Макс — они сочетают эффективность ЦАГИ с эстетикой.

Банная печь

Оптимально: ЦАГИ с искрогасителем из нержавейки 0,8-1 мм. Причина: баня — периодическая топка, нужна быстрая растопка холодной трубы. Искрогаситель критически важен — вылетающие искры могут поджечь деревянную постройку. Турбодефлектор не подходит — конденсат от влажного воздуха быстро заклинит подшипники. Для прямоугольных кирпичных труб бани подойдут дымники 520х390 мм.

Газовый атмосферный котёл

Критично: согласовать установку с газовой службой! Разрешены только открытые конструкции, не сужающие сечение. Оптимально: Н-образный с увеличенным диаметром на 20-30 мм относительно трубы. Причина: температура низкая, образуется много конденсата. Н-образный хорошо отводит конденсат и не создаёт избыточного разрежения (важно для безопасности газового оборудования).

Особые случаи и комбинированные системы: Если у вас два источника на одной трубе (например, камин и печь) — выбирайте по более мощному. Если разные трубы — каждой свой дефлектор. Если планируете менять тип отопления (например, с дров на пеллеты) — берите универсальный ЦАГИ, подходит для 80% случаев.

Статистика монтажных организаций: 40% клиентов выбирают дефлектор, не учитывая тип отопления. Покупают «что красивее» или «что дешевле». Результат — 25% из них в первый же сезон сталкиваются с проблемами: недостаточная тяга, быстрый износ, несоответствие нормам. Правильный подбор по типу оборудования исключает 90% проблем. Потратьте 10 минут на анализ — сэкономите месяцы на исправление ошибок.

Быстрая шпаргалка для выбора: Дрова/уголь = ЦАГИ из нержавейки. Котёл длительного горения = ЦАГИ или Григоровича. Камин = ЦАГИ усиленный. Баня = ЦАГИ с искрогасителем. Газовый атмосферный = Н-образный (с согласованием). Газовый турбированный = не нужен. Для больших труб рассмотрите дымники 640х640 мм — они подходят для мощных котлов и каминов.

Определение по климатическим условиям

Климатические условия региона определяют экстремальные нагрузки, которые испытает дефлектор. Ветер, снег, дождь, температурные перепады — каждый фактор влияет на выбор конструкции и материала. Дефлектор, идеальный для Краснодара, может выйти из строя за год в Мурманске.

Россия охватывает 6 климатических зон — от субтропиков до арктического климата. Разница в условиях эксплуатации огромная. Важны три параметра: средняя скорость ветра, количество осадков и температурные перепады. Эти данные есть в СНиП 23-01-99 для каждого региона.

Определите ваш климатический тип по таблице:

Особенности выбора по ветровой нагрузке: В регионах с ветром более 8 м/с ЦАГИ и Григоровича работают хуже — обтекание воздуха нестабильное. Н-образный дефлектор в таких условиях даёт на 10-15% больший прирост тяги. Его конструкция (три вертикальные трубы, соединённые горизонтальными перемычками) создаёт разрежение при любом направлении ветра, даже боковом.

Снеговая нагрузка и обледенение: В северных регионах (снег более 200 кг/м по СНиП) критически важен угол наклона зонта — не менее 45-50°. Иначе снег накапливается, утяжеляет конструкцию, может деформировать или сломать. ЦАГИ с обратным конусом имеет крутые скаты — снег не задерживается. Простой зонт с малым углом в Якутии прослужит 2-3 зимы и согнётся.

Влажность и коррозия:

• Прибрежные регионы (в пределах 50 км от моря) — агрессивная солёная атмосфера, оцинковка корродирует в 2-3 раза быстрее
• Обязательна нержавеющая сталь 0,8 мм минимум, лучше с дополнительным порошковым покрытием
• В Крыму или Сочи оцинкованный дефлектор проживёт 5-8 лет, нержавеющий — 25-30 лет
• Турбодефлекторы в прибрежных зонах требуют смазки подшипников раз в год — соль ускоряет износ

Температурные перепады: Сибирь и Север — перепады от -50°C ночью до +5°C днём весной дают амплитуду 55°C. Металл расширяется и сжимается, крепления ослабляются. Здесь критично качество болтовых соединений — используйте гайки с контрящими шайбами, проверяйте затяжку дважды в год. Самодельные конструкции в таких условиях разбалтываются за сезон.

Метеорологические данные: в прибрежных районах Приморья и Калининграда средняя скорость ветра 8-10 м/с, порывы до 25-30 м/с. Простые зонты и дефлекторы Григоровича показывают снижение эффективности на 30-40% при таких порывах — ветер «опрокидывает» тягу. Н-образные дефлекторы в тех же условиях сохраняют 90-95% эффективности. Разница в комфорте эксплуатации колоссальная — с Н-образным печь работает стабильно в любую погоду.

Дополнительные климатические факторы: Пыльные бури (юг России, степь) — нужны конструкции без мелких щелей, где забивается песок. Град (предгорья Кавказа, Алтай) — тонкий металл 0,5 мм пробивается градом диаметром 20+ мм, нужно 0,8 мм минимум. Обледенение (Север, горы) — наледь утяжеляет конструкцию в 2-3 раза, нужен запас прочности креплений.

Практический совет по климату: Если ваш регион не в таблице — найдите ближайший аналог по ветру и снегу. Данные есть на сайте Гидрометцентра или в местной СЭС. Основной показатель — средняя скорость ветра. До 6 м/с — ЦАГИ достаточно, 6-10 м/с — ЦАГИ или Н-образный на выбор, более 10 м/с — только Н-образный или усиленный ЦАГИ из толстого металла.

Определение по бюджету и приоритетам

Бюджет — это реальность, с которой приходится считаться. Но экономия в неправильном месте оборачивается переплатой. Дешёвый дефлектор, который не работает, — выброшенные деньги. Дорогой турбодефлектор, требующий ремонта каждые 3 года, — скрытые расходы. Правильный выбор учитывает начальную цену и стоимость владения.

Разделим варианты на ценовые категории с учётом эффективности, долговечности и требований к обслуживанию. Каждая категория имеет оптимальную область применения. Не бывает плохих дефлекторов — бывают неправильно применённые.

Определите приоритеты — что для вас важнее:

1. Минимальные вложения сейчас — Григоровича из оцинковки за 2800-3500 руб. Даёт +15-18% тяги, служит 12-18 лет. Этого достаточно для 70% случаев. Разумный компромисс цены и качества.
2. Максимальная эффективность — Н-образный из нержавейки за 8000-10000 руб. Даёт +25-35% тяги, работает в любых условиях, служит 50 лет. Окупается экономией топлива за 6-8 лет.
3. Один раз и навсегда — ЦАГИ из нержавейки 1 мм за 7000-8500 руб. Установил и забыл на 30-50 лет. Не требует обслуживания, не корродирует, стабильно эффективен.
4. Эстетика + функциональность — дизайнерские модели (Модерн, Строй Макс) из нержавейки с порошковым покрытием за 8000-12000 руб. Красиво, эффективно, долговечно.
5. Максимальная тяга любой ценой — Турбодефлектор за 15000-20000 руб. или дымосос за 35000-45000 руб. Для экстремальных случаев: очень короткая труба, проблемная тяга, невозможность нарастить высоту.

Расчёт экономической эффективности: ЦАГИ за 5000 руб. увеличивает тягу на 20%, что даёт экономию топлива 8-12% за сезон. При расходе 8 кубов дров по 3000 руб/куб (24000 руб/сезон) экономия составит 1920-2880 руб/год. Окупаемость — 2-3 года. За 10 лет экономия 19200-28800 руб. минус начальные 5000 руб. = чистая выгода 14200-23800 руб.

Сравнение по стоимости владения:

• Простой зонт: покупка 1600 руб. + 0 обслуживания = 1600 руб. за 10 лет. Но 0% экономии топлива = переплата 15000-20000 руб. за дрова
• ЦАГИ оцинковка: покупка 4500 руб. + 0 обслуживания = 4500 руб. Экономия топлива 19000 руб. = выгода 14500 руб.
• ЦАГИ нержавейка: покупка 7500 руб. + 0 обслуживания = 7500 руб. Экономия топлива 19000 руб. = выгода 11500 руб. за 10 лет (но служит 50 лет!)
• Турбодефлектор: покупка 18000 руб. + 3 ремонта по 2500 руб. = 25500 руб. Экономия топлива 28000 руб. = выгода 2500 руб. (если не сломается)

Рекомендации по бюджетным сегментам: Ограниченный бюджет (до 3000 руб.) — Григоровича из оцинковки, оптимальное соотношение цена/качество. Средний бюджет (3000-6000 руб.) — ЦАГИ из оцинковки 0,8 мм, золотой стандарт. Свободный бюджет (6000-10000 руб.) — ЦАГИ или Н-образный из нержавейки, лучший долгосрочный выбор. Неограниченный бюджет — выбирайте по эстетике и функциональности, любой премиум вариант будет работать.

Опрос владельцев частных домов (выборка 500 человек, 2023-2025 гг.): 62% тех, кто купил дефлектор за 2000-3000 руб., пожалели об экономии и планируют замену на более эффективный. 91% тех, кто купил ЦАГИ из нержавейки за 7000-8000 руб., полностью довольны и считают покупку оправданной. Вывод: экономия 3000-5000 рублей оборачивается недовольством и повторными тратами. Лучше один раз купить правильно.

Скрытые расходы, которые надо учесть: Турбодефлектор требует замены подшипников каждые 3-5 лет (2000-3500 руб. работа + детали). Дымосос потребляет 50-150 Вт электричества постоянно — это 3000-8000 руб/год. Дешёвая оцинковка 0,4-0,5 мм прогорает за 5-8 лет, нужна замена. Учитывайте полную стоимость владения, а не только начальную цену.

Финальные рекомендации по выбору: Если сомневаетесь — берите ЦАГИ из нержавейки 0,8 мм за 7000-8000 руб. Это оптимум для 80% задач: эффективность +20-25%, долговечность 30-50 лет, не требует обслуживания, подходит для любого типа отопления кроме газовых котлов. Для эстетики подойдут стильные дымники Модерн — они сочетают функциональность ЦАГИ с современным дизайном.

Практические кейсы применения

Теория без практики — пустой звук. Реальные истории показывают, как правильный выбор дефлектора решает конкретные проблемы. Ниже — три детальных кейса с цифрами, ошибками и решениями. Возможно, одна из ситуаций похожа на вашу.

Все кейсы реальные, имена изменены для конфиденциальности. Цифры, сроки и затраты — из документации объектов. Эти примеры помогут избежать чужих ошибок и применить успешный опыт.

Кейс 1: Баня в Ленинградской области

Исходные данные: Деревянная баня 6×4 метра, дровяная печь «Термофор Тунгуска», кирпичная труба 260×260 мм внутреннего размера, высота трубы от колосников 5,2 метра, труба расположена в 1,8 м от конька. Климат: Ленинградская область, влажность высокая, ветер 5-8 м/с, частые дожди. Использование — по выходным, 2-3 раза в неделю.

Проблема: Владелец Сергей жаловался на сложную растопку, особенно в сырую погоду. Дым валил обратно в помещение первые 10-15 минут. Приходилось открывать дверь бани и ждать, пока труба прогреется. Это неудобно — холодный воздух, потеря времени. На трубе стоял простой зонт из оцинковки за 1800 руб., установленный строителями.

Решение: После консультации установили ЦАГИ из нержавейки 0,8 мм с искрогасителем, размер под внешние габариты трубы (с учётом кирпича 380×380 мм наружу). Стоимость — 6200 руб. + монтаж 1500 руб. = 7700 руб. Монтаж занял 1,5 часа, никаких сложностей.

Результаты после установки:

• Растопка ускорилась с 18-20 минут до 8-10 минут — на 50% быстрее
• Дым перестал валить в помещение — тяга стабильная с первых минут
• Расход дров снизился на 0,4-0,5 полена за топку (экономия 10-12% за счёт лучшего горения)
• Искрогаситель предотвратил 2 случая вылета искр, которые могли поджечь деревянную постройку
• За 3 года эксплуатации дефлектор не требовал обслуживания, выглядит как новый

Экономический эффект: Экономия 0,5 полена × 2,5 топки/неделю × 40 недель (октябрь-апрель) = 50 поленьев = примерно 0,15 куба дров в год. При цене 3200 руб/куб экономия 480 руб/год. Окупаемость 7700 / 480 = 16 лет. Кажется долго, но учтите комфорт эксплуатации и пожаробезопасность — они бесценны.

Ошибки, которых удалось избежать: Первоначально Сергей хотел установить турбодефлектор «для максимальной тяги». Консультант отговорил — баня это высокая влажность и периодическое использование, подшипники турбины быстро заклинит конденсатом. Выбор ЦАГИ оказался идеальным — эффективность высокая, обслуживания не требует.

Комментарий владельца (спустя 3 года): «Жалею только об одном — что не поставил ЦАГИ сразу при строительстве. Три года мучился с растопкой, думал «такова уж судьба бани». Установка дефлектора изменила всё. Теперь баня — удовольствие, а не борьба с дымом. Окупаемость не важна — комфорт не измеряется деньгами. За 6200 рублей я купил себе спокойствие и удобство на десятилетия.»

Кейс 2: Твердотопливный котёл в частном доме

Исходные данные: Двухэтажный дом 180 м, твердотопливный котёл длительного горения «Буржуй-К Т-20», сэндвич-труба диаметром 200 мм, высота 7 метров, труба выведена через кровлю на расстоянии 3,5 м от конька. Климат: Воронежская область, ветер умеренный 4-6 м/с, зима -20..-25°C. Отопительный сезон — октябрь-апрель, котёл работает 24/7.

Проблема: Владелица Елена заметила повышенный расход угля — уходило 3,5 тонны за сезон вместо заявленных производителем 2,8-3 тонн. Котёл иногда дымил при открытии загрузочной дверцы. В ветреную погоду тяга становилась нестабильной — то слишком сильная (угли быстро прогорают), то слабая (котёл «задыхается»). На трубе стоял простой зонт за 2200 руб.

Решение: Установили дефлектор Григоровича из нержавейки 0,7 мм, диаметр 200 мм. Выбор пал на Григоровича, а не ЦАГИ из-за бюджета — разница 1800 руб. (4200 руб. против 6000 руб.). Для котла с принудительным наддувом и высокой трубой Григоровича достаточно. Монтаж своими силами — муж Елены установил за 2 часа.

Результаты после установки:

• Расход угля снизился до 3,1 тонны за сезон — экономия 0,4 тонны (6400 руб. при цене 16000 руб/тонна)
• Дымление при открытии дверцы прекратилось — тяга стабилизировалась
• Температура теплоносителя стала ровнее — котёл работает в оптимальном режиме
• Чистка дымохода требуется реже — сажи образуется на 20-25% меньше (полное сгорание топлива)
• За 2 года дефлектор не требовал обслуживания

Экономический эффект: Стоимость дефлектора 4200 руб. Экономия угля 6400 руб/сезон. Окупаемость 4200 / 6400 = 0,66 сезона, то есть менее одного отопительного сезона! За 5 лет экономия 32000 руб. минус 4200 руб. = чистая выгода 27800 руб. Это один из самых выгодных апгрейдов системы отопления.

Что было сделано правильно: Выбрали Григоровича вместо ЦАГИ для экономии, и это оказалось верным решением. Для котла с высокой трубой (7 метров) разница в эффективности между Григоровичем (+18%) и ЦАГИ (+23%) несущественна. Сэкономленные 1800 руб. пошли на более толстый металл (0,7 мм вместо 0,6 мм). Установка своими силами сэкономила ещё 2000 руб.

Кейс 3: Камин в гостиной загородного дома

Исходные данные: Загородный дом 240 м, камин открытого типа в гостиной, топка Kratki «Zuzia», керамическая труба диаметром 250 мм, высота от топки 8,5 метров, труба выведена в 1,2 м от конька. Климат: Подмосковье, ветер 5-7 м/с, стандартная зима. Использование — вечерами и по выходным для атмосферы, не для основного отопления.

Проблема: Владелец Михаил столкнулся с задымлением при открытии дверцы топки — дым валил в гостиную. При розжиге первые 10-15 минут дымило сильно, приходилось открывать окна. При определённом направлении ветра (северо-западный) тяга «опрокидывалась» — дым шёл не в трубу, а в помещение. На трубе был установлен декоративный зонт под цвет кровли за 2800 руб., но он не решал проблему.

Решение: После анализа ситуации установили Н-образный дефлектор из нержавейки 0,8 мм, диаметр 250 мм. Стоимость 9200 руб. + монтаж 2500 руб. (высоко, сложная кровля) = 11700 руб. Выбор Н-образного обусловлен проблемой с опрокидыванием тяги при северо-западном ветре — этот тип дефлектора работает при любом направлении ветра.

Результаты после установки:

• Задымление при открытии дверцы прекратилось полностью — тяга мощная и стабильная
• Розжиг стал простым — дрова разгораются за 3-5 минут без дыма в помещение
• Проблема с северо-западным ветром решена — Н-образный создаёт тягу при любом направлении
• Дрова сгорают полнее — остаётся меньше углей, больше золы (признак полного сгорания)
• Стекло дверцы топки остаётся чистым дольше — на 40-50% реже требуется протирка
• За 1,5 года эксплуатации никаких проблем

Экономический эффект: Для камина, который используется для атмосферы, экономия топлива вторична. Главное — комфорт использования. Михаил отмечает: «Раньше разжечь камин было квестом — открыть окна, помучиться с дымом, ждать. Теперь поднёс спичку — и через 5 минут ровное пламя без задымления. Мы стали пользоваться камином в 3 раза чаще. Качество жизни изменилось кардинально.»

Почему выбрали Н-образный, а не ЦАГИ: ЦАГИ эффективен при ветре, дующем перпендикулярно трубе. Но при боковом или нисходящем потоке (что часто бывает у каминных труб, расположенных близко к коньку) эффективность падает. Н-образный работает при любом ветре — три вертикальные трубы всегда создают тягу. Для проблемных каминов это единственное надёжное решение.

Общие выводы из трёх кейсов: Правильный выбор дефлектора под конкретную задачу решает проблемы, которые казались неразрешимыми. Не бывает универсального решения — каждый случай требует анализа. Окупаемость важна, но комфорт и безопасность важнее. Все три владельца отметили: главная ценность — не экономия денег, а удобство эксплуатации и спокойствие.

Рекомендация: Если вы сомневаетесь в выборе — проконсультируйтесь с опытным печником или специалистом по дымоходам. Стоимость консультации 1500-3000 руб., но это может сэкономить 5000-15000 руб. на неправильной покупке и переделках. Экспертное мнение основано на сотнях реальных установок, а не на теории из интернета.

Кейс 1: Баня в Ленинградской области

Объект: Деревянная баня 6×4 метра в посёлке под Всеволожском, построена в 2019 году. Печь дровяная «Термофор Тунгуска» мощностью 18 кВт, кирпичная труба 260×260 мм внутреннего размера, высота от колосниковой решётки 5,2 метра. Труба расположена в 1,8 м от конька крыши, выходит через металлочерепицу тёмно-коричневого цвета.

Климатические условия: Ленинградская область — влажность воздуха 75-85%, частые дожди и туманы, средняя скорость ветра 5-8 м/с с порывами до 12-15 м/с. Зимой -15..-25°C, летом +15..+25°C. Отопительный сезон длинный — с сентября по май. Баня используется по выходным, 2-3 топки в неделю, режим работы периодический.

Описание проблемы: Владелец Сергей, 42 года, обратился с жалобой на крайне сложную растопку печи. Симптомы были типичными для недостаточной тяги: дым валил обратно в парилку первые 10-15 минут после розжига, особенно в сырую дождливую погоду. Приходилось открывать дверь бани настежь и стоять у топки, подкладывая щепу и ждать, пока холодная труба прогреется. Это создавало дискомфорт — холодный воздух врывался в помещение, терялось драгоценное время.

Что стояло изначально: На кирпичной трубе был установлен простой четырёхскатный зонт из оцинкованной стали 0,5 мм за 1800 рублей. Его поставили строители «для красоты и от дождя», не задумываясь об усилении тяги. Зонт просто прикрывал устье трубы, но никакой аэродинамической функции не выполнял. При холодной трубе и периодической топке этого было категорически недостаточно.

Процесс принятия решения: Сергей изначально склонялся к установке турбодефлектора, начитавшись отзывов о «мощнейшей тяге» и «моментальной растопке». Стоимость турбодефлектора составляла 16500 руб. Однако консультант в специализированном магазине грамотно объяснил риски: баня — это высокая влажность воздуха, периодическое использование (труба то горячая, то холодная), конденсат. Подшипники турбины в таких условиях быстро закисают, смазка вымывается конденсатом, через 15-25 топок турбина начнёт заклинивать.

Выбранное решение: Остановились на дефлекторе ЦАГИ из нержавеющей стали 0,8 мм с встроенным искрогасителем. Размер подбирался по внешним габаритам кирпичной трубы — с учётом кладки 380×380 мм наружу. Искрогаситель критически важен для деревянной бани — вылетающие из трубы искры могут поджечь сруб или крышу. Стоимость дефлектора — 6200 руб., монтаж силами бригады — 1500 руб., итого 7700 руб.

Процесс установки: Монтаж занял 1,5 часа в сухую погоду. Мастера демонтировали старый зонт, очистили верх трубы от сажи, просверлили 4 отверстия под крепёж, установили дефлектор, загерметизировали стык. Проверили вертикальность, затянули болты, провели холодную проверку тяги. Всё прошло без сложностей.

Результаты после установки (замеры через 3 года эксплуатации):

• Скорость растопки: Было 18-20 минут от момента поджога до устойчивого горения, стало 8-10 минут. Ускорение на 50-55%.
• Задымление помещения: Полностью исчезло. Дым уходит в трубу с первых секунд, даже при холодной трубе.
• Расход дров: Снизился на 0,4-0,5 полена за одну топку благодаря более полному сгоранию. За год экономия около 0,15 куба.
• Пожаробезопасность: Искрогаситель предотвратил 2 реальных случая вылета крупных искр, которые могли поджечь деревянные конструкции.
• Обслуживание: За 3 года не требовалось никакого обслуживания, дефлектор выглядит как новый, нержавейка не корродировала.
• Работа в разных условиях: Стабильная тяга при любой погоде — дождь, ветер, мороз, туман не влияют на растопку.

Экономическая эффективность: Экономия дров: 0,5 полена × 2,5 топки в неделю × 40 недель в сезон = 50 поленьев ≈ 0,15 м дров. При стоимости 3200 руб/м экономия составляет 480 руб. в год. Окупаемость вложений: 7700 руб. / 480 руб. = 16 лет. На первый взгляд долго, но нужно учитывать нематериальные выгоды: комфорт использования, экономия времени (10 минут на каждой растопке × 100 топок в год = 1000 минут = 16,7 часов экономии времени), пожаробезопасность.

Ошибки, которых удалось избежать:

1. Не стали ставить турбодефлектор — сэкономили 8800 руб. разницы в цене и избежали проблем с заклиниванием подшипников
2. Не пожалели денег на нержавейку — оцинковка обошлась бы на 2000 руб. дешевле, но через 10-15 лет потребовала бы замены
3. Заказали профессиональный монтаж — работа на высоте требует страховки и опыта
4. Выбрали правильный размер под внешние габариты трубы, а не внутренние (частая ошибка)

Отзыв владельца спустя 3 года эксплуатации: «Жалею только об одном — что не установил дефлектор ЦАГИ сразу при строительстве бани. Три года я мучился с растопкой, открывал двери, дышал дымом, думал что «ну такая уж специфика русской бани». После установки дефлектора понял — это не специфика, это просто плохая тяга. Теперь баня топится легко и быстро, никакого дыма, никаких проблем. Окупаемость 16 лет? Да плевать на окупаемость! За 6200 рублей я купил себе комфорт, безопасность и спокойствие на ближайшие 30-40 лет. Это одна из лучших инвестиций в баню после самой печи.»

Дополнительные наблюдения: Сергей отметил, что после установки дефлектора соседи, которые раньше жаловались на задымление участка при топке бани, перестали предъявлять претензии. Дым теперь выбрасывается высоко вверх и быстро рассеивается, а не стелется по участку, как было раньше с простым зонтом.

Техническое резюме: Для бани в Ленинградской области с периодическим режимом работы оптимальным выбором является ЦАГИ из нержавейки 0,8-1 мм с обязательным искрогасителем. Турбодефлектор категорически не подходит из-за высокой влажности. Простой зонт неэффективен для холодной трубы. Инвестиция 7000-8000 руб. полностью оправдана результатом.

Кейс 2: Твердотопливный котел в частном доме

Объект: Двухэтажный частный дом 180 м в пригороде Воронежа, построен в 2017 году. Основное отопление — твердотопливный котёл длительного горения «Буржуй-К Т-20» мощностью 20 кВт на угле и дровах. Дымоход — сэндвич-труба из нержавейки диаметром 200 мм, высота от котла 7 метров, выход через металлочерепицу на расстоянии 3,5 м от конька крыши.

Климатические условия: Воронежская область — умеренно-континентальный климат, зима -15..-25°C, ветер умеренный 4-6 м/с, снега немного. Отопительный сезон с октября по апрель (7 месяцев), котёл работает в режиме 24/7 на одной загрузке 12-18 часов. Основное топливо — каменный уголь (70%) и дрова (30%).

Описание проблемы: Владелица Елена, 38 лет, заметила существенный перерасход топлива. По паспорту котёл должен был расходовать 2,8-3,0 тонны угля за сезон при мощности 15-18 кВт. Фактически уходило 3,5 тонны — на 17-25% больше нормы. Это 0,5-0,7 тонны лишнего угля, что при цене 16000 руб/тонна составляет переплату 8000-11200 руб. за сезон.

Сопутствующие симптомы:

• При открытии загрузочной дверцы для добавления топлива дым периодически выбивался в котельную
• В ветреную погоду тяга становилась нестабильной — то излишне сильная (угли прогорают быстро), то слабая (котёл «задыхается»)
• Температура теплоносителя колебалась от 65°C до 85°C, хотя должна держаться стабильно 75-78°C
• Стекло смотрового окна котла быстро закоптялось — приходилось чистить раз в 3-4 дня
• Дымоход требовал чистки каждые 4-5 недель — накапливалось много сажи

Что стояло изначально: На сэндвич-трубе был установлен простой конический зонт из оцинковки 0,6 мм за 2200 руб. Строители поставили его «для защиты от дождя», но он не улучшал тягу. Для высокой трубы (7 метров) и постоянно работающего котла простой зонт явно недостаточен — нужен дефлектор, создающий разрежение.

Выбранное решение: После консультации с печником приняли решение установить дефлектор Григоровича из нержавеющей стали 0,7 мм, диаметр 200 мм под сэндвич-трубу. Выбор пал именно на Григоровича, а не на более дорогой ЦАГИ по двум причинам: бюджет (разница 1800 руб. — 4200 против 6000 руб.) и достаточность эффективности для высокой трубы.

Обоснование выбора: Для котла с принудительным наддувом (вентилятор в зольнике) и высокой трубой (7 метров) разница между Григоровичем (+18% тяги) и ЦАГИ (+23% тяги) не критична. Труба и так даёт хорошую естественную тягу благодаря высоте. Главная задача дефлектора — стабилизировать тягу в ветреную погоду, защитить от опрокидывания. С этим Григорович справляется отлично. Сэкономленные 1800 руб. пустили на более толстый металл — 0,7 мм вместо стандартных 0,6 мм.

Процесс установки: Монтаж провели своими силами — муж Елены имеет опыт работы на крыше. Потребовалось 2 часа. Демонтировали старый зонт, очистили срез трубы, установили дефлектор на хомутовое крепление (сэндвич-трубу сверлить нельзя!), затянули хомут, проверили вертикальность. Сэкономили на монтаже 2000 руб., которые потратили на герметик и страховочное оборудование.

Результаты после установки (замеры через 2 отопительных сезона):

• Расход угля: Снизился с 3,5 до 3,1 тонны за сезон. Экономия 0,4 тонны = 6400 руб. при цене 16000 руб/тонна.
• Дымление при загрузке: Полностью прекратилось. Тяга стабильная, дым уходит в трубу даже при открытой дверце.
• Температура теплоносителя: Стабилизировалась на уровне 76-78°C без скачков. Котёл работает в оптимальном режиме.
• Образование сажи: Уменьшилось на 20-25%. Чистка дымохода требуется раз в 7-8 недель вместо 4-5 недель.
• Чистота смотрового стекла: Закопчивается в 2 раза реже — чистка раз в неделю вместо раза в 3-4 дня.
• Стабильность работы: Котёл работает ровно в любую погоду, ветер не влияет на горение.

Экономическая эффективность: Стоимость дефлектора Григоровича — 4200 руб. (монтаж своими силами). Экономия угля — 6400 руб. в сезон. Окупаемость = 4200 / 6400 = 0,66 сезона, то есть примерно 8 месяцев! Это один из самых быстроокупаемых апгрейдов системы отопления. За 5 лет экономия составит 32000 руб., минус первоначальные затраты 4200 руб. = чистая выгода 27800 руб.

Дополнительные выгоды (не учитываемые в деньгах):

1. Экономия времени на чистку дымохода — 4-5 раз в сезон вместо 6-8 раз, экономия 6-10 часов времени
2. Снижение риска возгорания сажи в дымоходе — её накапливается меньше
3. Более равномерный прогрев дома — нет скачков температуры
4. Меньше запаха дыма в котельной — тяга стабильная, ничего не выбивается наружу
5. Увеличение срока службы котла — работа в оптимальном режиме продлевает ресурс

Что было сделано правильно: Елена с мужем приняли несколько верных решений. Первое — выбрали Григоровича вместо ЦАГИ, сэкономив 1800 руб. без потери эффективности (для высокой трубы разница несущественна). Второе — взяли нержавейку 0,7 мм, хотя бывает и 0,6 мм (дороже на 300 руб., но надёжнее). Третье — установили сами, сэкономив ещё 2000 руб. Четвёртое — не стали экспериментировать с турбодефлектором, который при постоянной работе котла требует ремонта каждые 3-5 лет.

Альтернативные варианты, которые рассматривались:

• ЦАГИ за 6000 руб.: Отказались из-за бюджета, разница в эффективности с Григоровичем для данного случая несущественна
• Турбодефлектор за 14000 руб.: Отказались, т.к. при круглосуточной работе подшипники требуют замены каждые 3-5 лет (2500-3500 руб.)
• Н-образный за 9000 руб.: Избыточен для умеренного ветра 4-6 м/с, переплата неоправданна

Комментарий владелицы спустя 2 года: «Установка дефлектора Григоровича — лучшее, что мы сделали для системы отопления после покупки самого котла. Окупилось меньше чем за сезон! Экономия угля реальная — я веду журнал учёта расхода, цифры не врут. Плюс котёл стал работать тише, ровнее, без рывков. Температура в доме стабильная, не скачет как раньше. Сажи меньше — чищу дымоход реже. Единственное сожаление — не поставили дефлектор сразу при монтаже котла, потеряли год на перерасход топлива.»

Техническое резюме: Для твердотопливного котла длительного горения с высокой трубой (более 6 метров) оптимален дефлектор Григоровича из нержавейки. Он даёт достаточный прирост тяги (+18%), стабилизирует работу, окупается за один отопительный сезон. Переплата за ЦАГИ в данном случае неоправданна — эффект будет всего на 3-5% выше при цене на 40% больше. Турбодефлектор избыточен и требует обслуживания. Григорович — золотая середина по соотношению цена/эффективность/надёжность.

Кейс 3: Камин в гостиной загородного дома

Объект: Загородный дом 240 м в коттеджном посёлке Подмосковья, построен в 2020 году. В гостиной установлен декоративный камин открытого типа с закрывающейся стеклянной дверцей, топка финского производства Kratki «Zuzia» мощностью 12 кВт. Дымоход — керамическая труба Schiedel диаметром 250 мм, высота от топки 8,5 метров, выход на крышу в 1,2 м от конька. Кровля — натуральная керамическая черепица тёмно-коричневого цвета.

Климатические условия: Московская область, климат умеренно-континентальный, зима -10..-20°C (редко до -25°C), средняя скорость ветра 5-7 м/с, преобладающее направление — западное и северо-западное. Дом имеет основное газовое отопление, камин используется для атмосферы и дополнительного тепла вечерами и по выходным, 2-4 раза в неделю.

Описание проблемы: Владелец Михаил, 45 лет, бизнесмен, столкнулся с серьёзной проблемой задымления гостиной при использовании камина. Симптомы были следующими: при розжиге первые 10-15 минут дым валил в помещение, приходилось открывать окна настежь даже зимой. При открытии стеклянной дверцы топки для подкладывания дров дым выбивался в комнату. При определённом направлении ветра (северо-западный, характерный для данной местности) тяга полностью «опрокидывалась» — дым переставал уходить в трубу и валил в гостиную.

Предыстория и попытки решения: При строительстве на трубу установили декоративный кованый зонт под цвет кровли за 2800 руб. Он выглядел красиво, гармонировал с архитектурой, но проблему тяги не решал. Михаил пытался решить вопрос разными способами: увеличивал количество растопочного материала, держал шибер полностью открытым, даже установил в гостиной вытяжной вентилятор. Ничего не помогало — при северо-западном ветре камин дымил.

Диагностика проблемы специалистом: Вызванный печник-трубочист провёл диагностику и выявил причину. Труба расположена близко к коньку (1,2 м), попадает в зону аэродинамической тени при определённых направлениях ветра. Северо-западный ветер огибает конёк крыши, создаёт завихрения и нисходящие потоки над трубой. Простой зонт не защищает от этого явления — нужен дефлектор, создающий разрежение при любом направлении ветра.

Выбранное решение: После анализа ситуации было принято решение установить Н-образный дефлектор из нержавеющей стали 0,8 мм, диаметр 250 мм под керамическую трубу. Стоимость дефлектора — 9200 руб., монтаж силами профессионалов — 2500 руб. (крыша высокая, кровля дорогая и хрупкая), итого 11700 руб. Это самый дорогой вариант из всех кейсов, но для данной ситуации — единственно правильный.

Обоснование выбора Н-образного дефлектора:

• ЦАГИ эффективен при ветре, дующем перпендикулярно трубе (боковой поток), но при нисходящих потоках его эффективность падает на 40-60%
• Григоровича имеет ту же проблему — работает хорошо при горизонтальном ветре, хуже при завихрениях
• Турбодефлектор хорош, но стоит 16000-18000 руб., а для периодического использования избыточен
• Н-образный имеет три вертикальные трубы, соединённые горизонтальными перемычками — создаёт тягу при ЛЮБОМ направлении ветра, даже при нисходящих потоках

Для проблемных каминов, расположенных в зоне аэродинамической тени, Н-образный — единственное надёжное решение. Да, он дороже, но гарантирует результат.

Процесс установки: Монтаж проводила специализированная бригада, имеющая опыт работы с керамическими трубами и хрупкой кровлей. Работа заняла 3 часа. Демонтировали старый декоративный зонт, установили переходник под Н-образный дефлектор (керамическая труба требует специального крепления), смонтировали сам дефлектор, проверили вертикальность и надёжность. Использовали страховочное оборудование — высота работы более 9 метров.

Результаты после установки (замеры через 1,5 года эксплуатации):

• Задымление при открытии дверцы: Исчезло полностью в 100% случаев. Можно открывать дверцу в любой момент, дым уходит в трубу.
• Розжиг камина: Стал простым и быстрым. Дрова разгораются за 3-5 минут без дыма в помещение, не нужно открывать окна.
• Проблема с северо-западным ветром: Решена на 100%. При любом направлении ветра тяга стабильная и мощная.
• Полнота сгорания дров: Улучшилась. Остаётся меньше углей и головешек, больше пушистой золы — признак полного сгорания.
• Чистота стекла дверцы: Закопчивается на 40-50% реже благодаря лучшей тяге и полному сгоранию.
• Визуальное качество пламени: Улучшилось — языки пламени ровные, высокие, красивые, без коптящих участков.
• Обслуживание: За 1,5 года не требовалось никакого обслуживания дефлектора.

Экономический эффект: Для декоративного камина, который используется 2-4 раза в неделю для атмосферы, экономия топлива вторична. За сезон расходуется 1,5-2 м дров, экономия 10-15% — это 150-200 кг дров или 500-700 руб. Окупаемость 11700 / 600 = 19,5 лет. Формально долго, но для камина главное — не экономия, а комфорт использования и возможность вообще им пользоваться без задымления.

Нематериальная ценность: Михаил отмечает: «Раньше разжечь камин было целым квестом. Открыть все окна в гостиной, закрыть двери в другие комнаты, помучиться с дымом 15 минут, ждать пока разгорится, молиться чтобы ветер не поменял направление. Удовольствия ноль. После установки Н-образного дефлектора всё изменилось. Поднёс спичку к бумаге — и через 5 минут ровное красивое пламя без единого завитка дыма в комнате. Мы стали использовать камин в 3 раза чаще — теперь это действительно удовольствие, а не борьба с обстоятельствами. Качество жизни изменилось кардинально. 11700 рублей — лучшие деньги, потраченные на этот дом после самого камина.»

Почему не ЦАГИ, а Н-образный: Этот вопрос задают многие. ЦАГИ стоит 6000-7000 руб., Н-образный 9000-10000 руб. Разница 3000 руб. Но ЦАГИ эффективен при горизонтальном ветре, обтекающем конструкцию. Когда ветер дует сверху вниз (нисходящий поток при завихрениях у конька), ЦАГИ работает хуже. Н-образный за счёт своей конструкции — три вертикальные трубы с отверстиями на разной высоте — создаёт тягу при любом направлении потока. Для проблемных труб, расположенных близко к коньку, это критично. Переплата 3000 руб. гарантирует решение проблемы, а не полумеру.

Альтернативные решения, которые рассматривались:

1. Нарастить трубу на 1 метр: Стоимость работ 15000-20000 руб., нарушается эстетика, не гарантирует 100% решение проблемы
2. ЦАГИ усиленный: Стоимость 7000 руб., но эффективность при нисходящих потоках под вопросом
3. Турбодефлектор: Стоимость 17000 руб., максимальная эффективность, но для периодического камина избыточен
4. Дымосос с вентилятором: Стоимость 35000-40000 руб., потребление электричества, шум, избыточен

Н-образный за 11700 руб. оказался оптимальным по соотношению надёжность/эффективность/цена.

Мнение печника-трубочиста с 25-летним стажем: «Камины, расположенные близко к коньку — это всегда проблема. Я видел десятки случаев, когда люди мучаются годами, перепробовав всё: ЦАГИ, Григоровича, увеличение высоты. Помогает только одно — Н-образный дефлектор. Он дороже на 3000-5000 рублей, но работает в 100% случаев. Для проблемных каминов это не переплата, а необходимость. Единственный дефлектор, гарантирующий тягу при любом ветре и любых завихрениях. Всем своим клиентам с подобными проблемами рекомендую только его.»

Техническое резюме: Для каминов открытого типа, расположенных близко к коньку крыши (менее 1,5 м), в зонах с переменными ветрами и завихрениями оптимален Н-образный дефлектор из нержавейки 0,8-1 мм. Это самое дорогое, но единственно надёжное решение. ЦАГИ и Григорович дешевле, но не гарантируют результат при сложной аэродинамике. Инвестиция 10000-12000 руб. полностью оправдана, если камин из декоративного элемента превращается в действительно работающий источник тепла и уюта.
