Как сделать дымник на трубу своими руками: инструкция с чертежами и фото

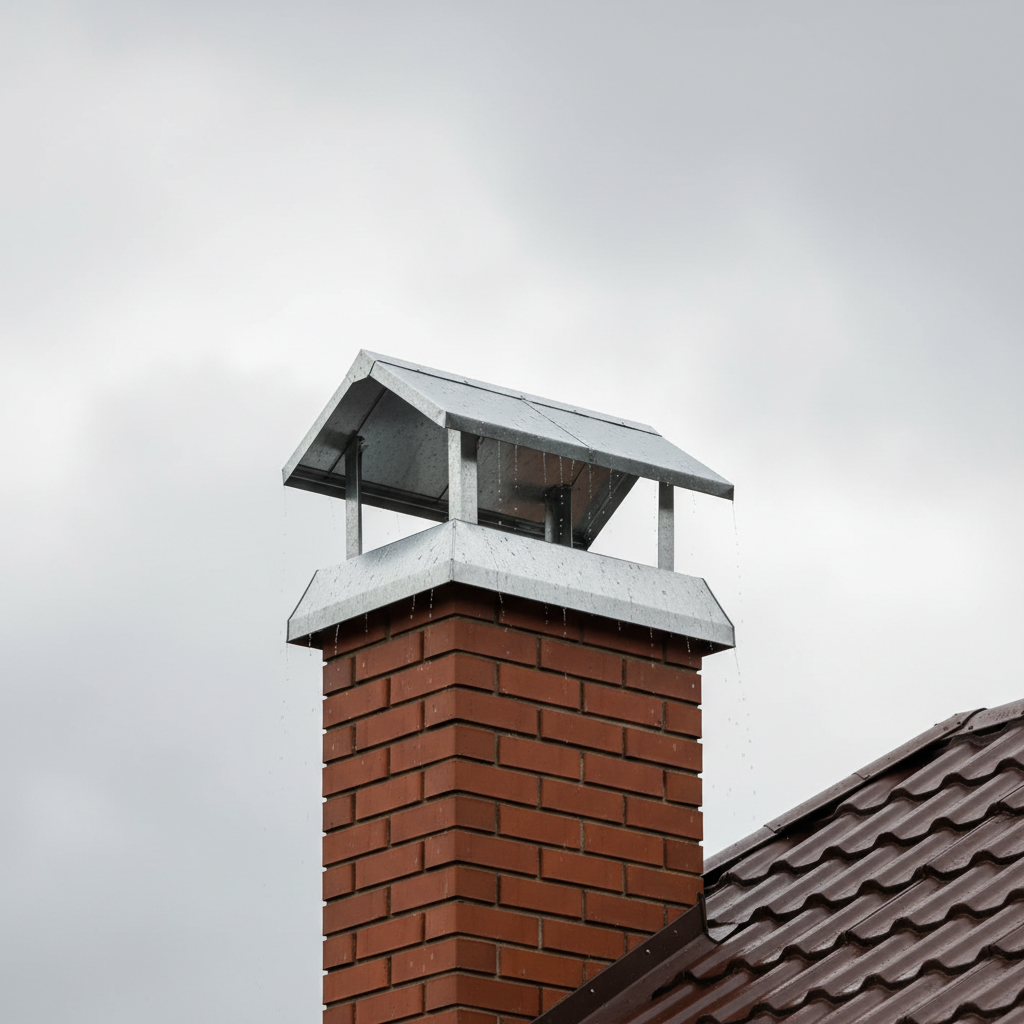

Что такое дымник и зачем он нужен

Дымник — это защитный колпак, устанавливаемый на оголовок кирпичной трубы дымохода для предотвращения разрушения кладки и улучшения тяги. Конструкция состоит из крышки (скатной части), защитной юбки (фартука) и опорных стоек, которые крепятся к кирпичной кладке. В зависимости от типа кровли и архитектурного стиля дома можно использовать дымники Модерн или классические модели с двускатной крышей.

Основное назначение дымника — защита дымохода от атмосферных воздействий и повышение эффективности тяги. Незащищенная кирпичная труба поглощает влагу, что приводит к разрушению швов и обрушению верхних рядов кладки в течение 3-5 отопительных сезонов. Установка защитного колпака продлевает срок службы дымохода на 15-20 лет и снижает расходы на ремонт трубы.

Назначение и функции дымника

Дымник выполняет несколько критически важных функций, обеспечивающих безопасную эксплуатацию печей, каминов и банных дымоходов. Правильно подобранная конструкция не только защищает трубу, но и оптимизирует процесс дымоудаления.

Основные функции дымника включают:

• Защита от атмосферных осадков. Колпак предотвращает попадание дождя и снега в дымоход, что исключает намокание кладки и образование конденсата внутри трубы. Влага, проникающая в канал, снижает температуру дымовых газов и ухудшает тягу на 30-40%.
• Усиление тяги. Правильно сконструированный дымник увеличивает тягу на 15-20% за счет создания разрежения в верхней части трубы. Скатная форма крышки направляет воздушные потоки таким образом, что они усиливают вытяжку продуктов сгорания.
• Защита от обратной тяги. При сильном ветре возникает эффект опрокидывания тяги, когда дым начинает поступать обратно в помещение. Дымник нейтрализует ветровые завихрения и стабилизирует направление дымового потока.
• Предотвращение засорения. Колпак с сеткой (искроуловителем) не позволяет птицам строить гнезда внутри дымохода, а также препятствует попаданию листвы, веток и мусора. Засорение канала снижает тягу и создает пожароопасную ситуацию.
• Декоративная функция. Дымник завершает архитектурный облик дома и может быть выполнен в различных стилях — от классического до современного. Цветовое покрытие по каталогу RAL позволяет подобрать колпак в тон кровельному материалу.

Согласно данным производителей, установка дымника снижает риск образования наледи и сосулек на трубе на 85-90%, что особенно важно для регионов с суровыми зимами.

Для вентиляционных каналов дымник обеспечивает интенсивный воздухообмен и предотвращает попадание осадков в систему вентиляции. На печные трубы с горючей кровлей обязательна установка искроуловителя с размером ячейки не более 5×5 мм согласно требованиям СНиП 41-01-2003.

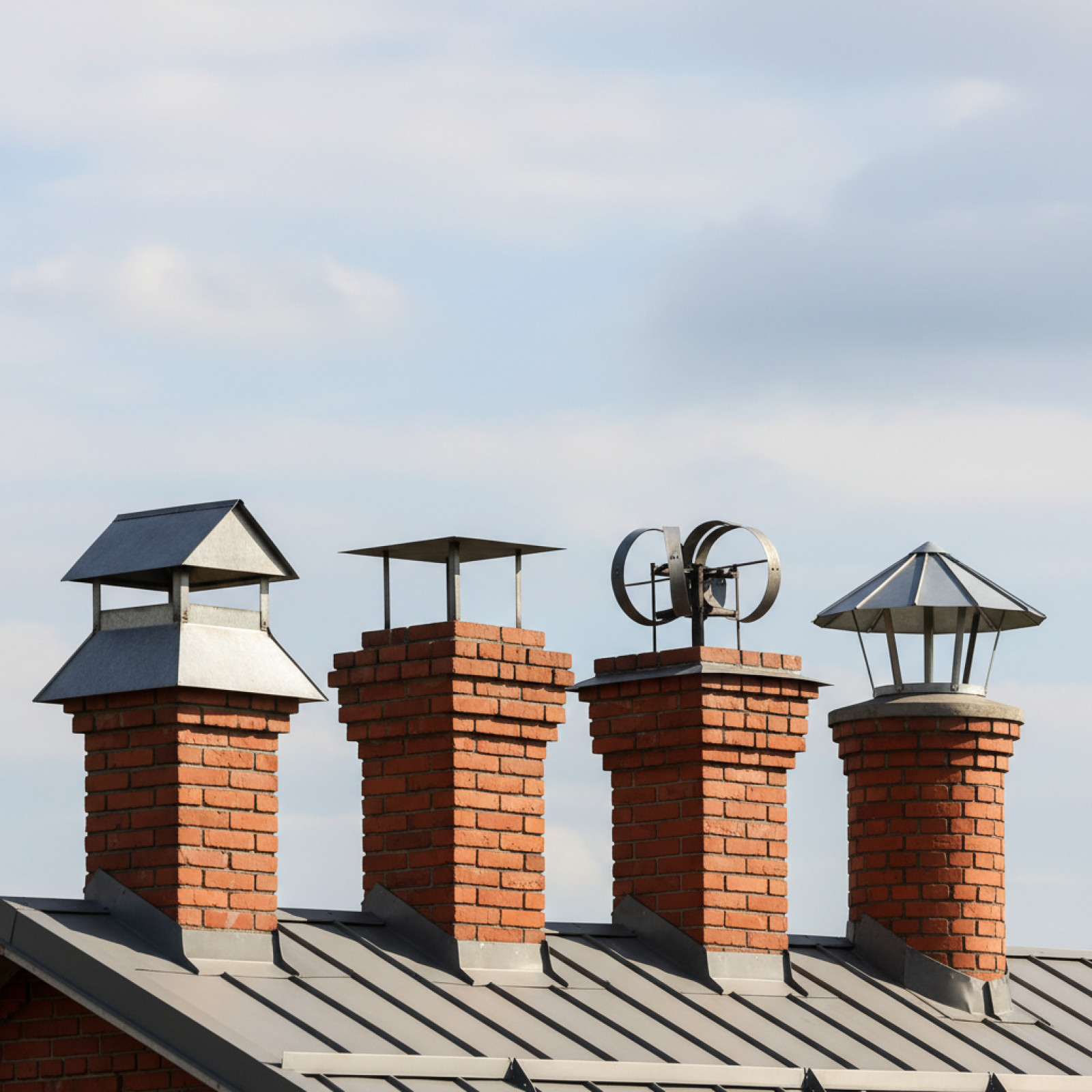

Отличия: дымник, колпак, флюгарка, зонт

В строительной терминологии часто встречаются разные названия защитных конструкций для труб, что создает путаницу при выборе. Несмотря на схожесть функций, эти устройства имеют конструктивные отличия и предназначены для различных типов дымоходов.

Важное отличие дымника от колпака — наличие защитной юбки высотой 70-100 мм, которая предотвращает стекание воды по стенкам кирпичной кладки. Колпак закрывает только верхнюю часть трубы, оставляя боковые стенки уязвимыми для косого дождя и снега. Для кирпичных труб рекомендуется использовать именно дымник с юбкой, а не простой колпак.

При выборе конструкции учитывайте тип дымохода, климатические условия региона и требования СНиП. Для печей на твердом топливе с горючей кровлей обязательна установка искроуловителя независимо от выбранного типа защитного колпака.

Требования по СНиП и строительным нормам

Изготовление и установка дымника регламентируется СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование", который устанавливает обязательные требования к конструкции защитных устройств дымоходов. Соблюдение нормативов обеспечивает пожарную безопасность и эффективную работу отопительных приборов.

Основные требования к дымникам согласно действующим нормам:

• Высота дымовой трубы. Расстояние от колосниковой решетки до устья трубы должно составлять не менее 5 метров. Это обеспечивает достаточную тягу для полного сгорания топлива и отвода продуктов горения.
• Высота над кровлей. Труба должна возвышаться не менее чем на 500 мм над плоской кровлей и над коньком при расположении на расстоянии до 1,5 м от конька. При удалении от конька на 1,5-3 м высота трубы должна быть не ниже уровня конька.
• Обязательный искроуловитель. Для печей и каминов, работающих на твердом топливе (дрова, уголь), при наличии горючей кровли установка искроуловителя является обязательной. Это требование направлено на предотвращение пожара от вылетающих искр.
• Размер ячейки сетки. Искроуловитель должен иметь ячейку размером не более 5×5 мм, что задерживает искры диаметром от 1 мм и препятствует их вылету на кровлю.
• Выступ дымника. Защитный колпак должен выступать за край трубы минимум на 50 мм с каждой стороны, обеспечивая защиту кирпичной кладки от стекающей воды.
• Высота установки над трубой. Рекомендуемая высота дымника над оголовком трубы составляет 100-150 мм, что обеспечивает свободный выход дымовых газов и предотвращает обратную тягу.

Согласно пункту 6.6.15 СНиП 41-01-2003, дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. Нарушение этого требования приводит к опрокидыванию тяги и задымлению помещений.

Требования к креплению дымника предусматривают глубину анкеровки не менее 30 мм в тело кирпича. Максимально допустимая масса конструкции для крепления саморезами составляет 5 кг, для более тяжелых дымников необходимо использовать анкерные болты диаметром 8-10 мм.

При самостоятельном изготовлении дымника обязательно учитывайте указанные нормативы, особенно если ваш дом расположен в лесной зоне или имеет кровлю из горючих материалов. Для стандартных размеров труб можно использовать готовые решения, например, дымники 520х520 мм, которые соответствуют требованиям СНиП.

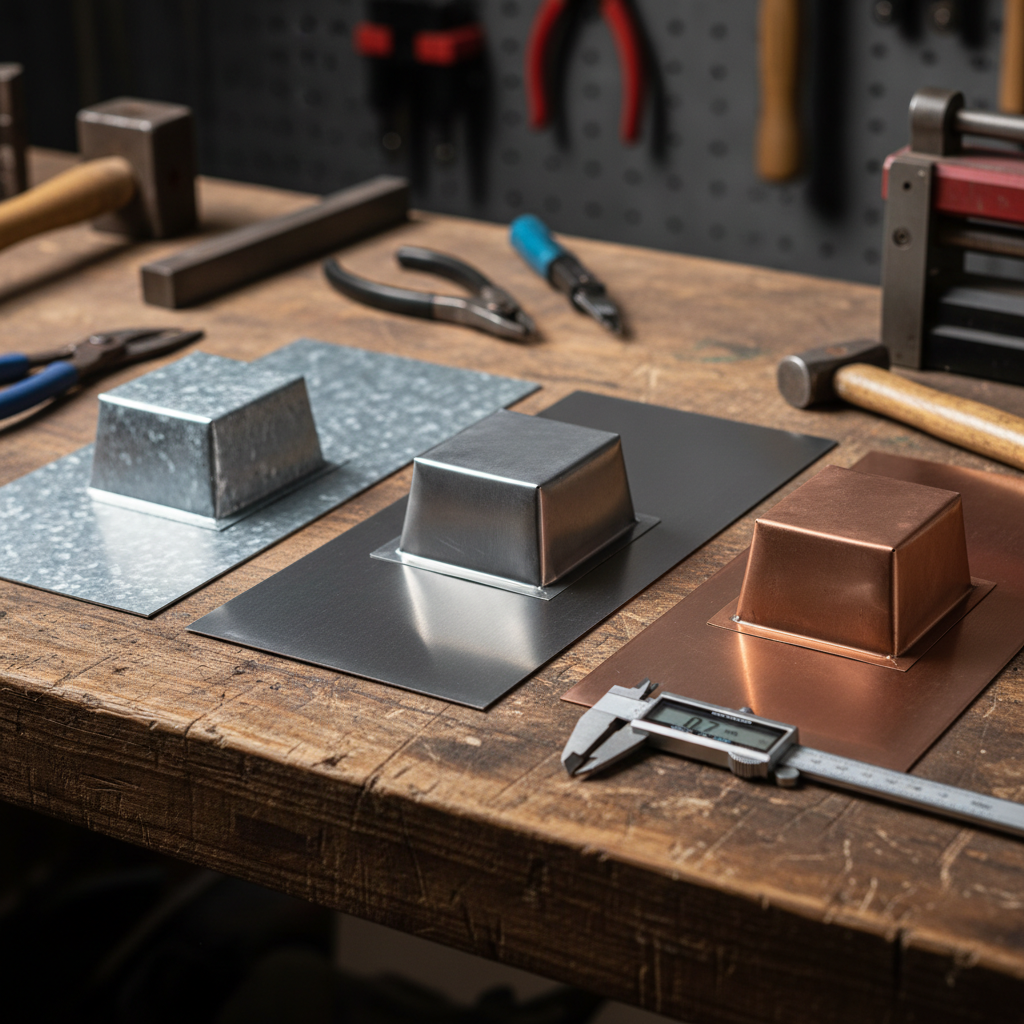

Материалы для изготовления дымника

Выбор материала для изготовления дымника напрямую влияет на долговечность конструкции, устойчивость к коррозии и простоту обработки в домашних условиях. Основные материалы, используемые для самостоятельного изготовления защитных колпаков, — это оцинкованная сталь, нержавеющая сталь и медь.

Каждый материал имеет свои эксплуатационные характеристики и ценовой диапазон, что позволяет подобрать оптимальный вариант в зависимости от бюджета и требований к внешнему виду. Для декоративного оформления можно выбрать дымники коричневые с полимерным покрытием, которые гармонично сочетаются с темной кровлей.

Для самостоятельного изготовления дымника оптимальным выбором является оцинкованная сталь толщиной 0,5-0,7 мм. Этот материал легко режется ножницами по металлу, хорошо гнется без специального оборудования и обеспечивает достаточную жесткость конструкции при умеренной массе.

Нержавеющая сталь рекомендуется для регионов с агрессивной средой (морское побережье, промышленные зоны), где обычная оцинковка быстро корродирует. Медные дымники используются преимущественно на элитных объектах и требуют профессиональных навыков пайки соединений.

По данным производителей кровельных материалов, дымники из оцинкованной стали толщиной 0,5 мм подходят для дачных домов сезонного проживания, а изделия толщиной 0,7 мм рекомендуются для постоянно эксплуатируемых зданий.

Оцинкованная сталь

Оцинкованная сталь — наиболее популярный материал для изготовления дымников своими руками благодаря доступности, простоте обработки и оптимальным эксплуатационным характеристикам. Лист стали покрывается слоем цинка толщиной 18-40 мкм методом горячего цинкования, что обеспечивает надежную защиту от коррозии на 15-20 лет.

Для изготовления дымника на кирпичную трубу рекомендуется использовать оцинкованную сталь со следующими параметрами:

Толщина листа

0,5-0,7 мм — оптимальная толщина для самостоятельной работы. Листы толщиной 0,35 мм слишком тонкие и деформируются от снеговой нагрузки и ветра. Сталь толщиной более 0,7 мм сложнее гнуть без листогибочного станка.

Класс цинкового покрытия

Первый класс (275 г/м) обеспечивает максимальную защиту и рекомендуется для постоянно эксплуатируемых дымоходов. Второй класс (142 г/м) подходит для сезонных построек.

Тип поверхности

Обычная оцинковка имеет характерный серебристый блеск. Оцинкованная сталь с полимерным покрытием (полиэстер, пурал) доступна в широкой цветовой гамме RAL и служит на 5-7 лет дольше.

Размер листа

Стандартные листы 1250×2500 мм и 1000×2000 мм. Для изготовления дымника достаточно куска размером 1000×1000 мм, из которого получается конструкция для трубы до 520×520 мм.

Преимущества оцинкованной стали для самостоятельного изготовления включают низкую стоимость (500-800 руб/м), доступность в любом строительном магазине, легкость резки обычными ножницами по металлу и возможность гибки без нагрева. Материал не требует дополнительной обработки и готов к использованию сразу после раскроя.

При работе с оцинкованной сталью важно учитывать, что на местах среза цинковое покрытие отсутствует, что со временем может привести к появлению ржавчины. Для защиты срезов рекомендуется обрабатывать их цинконаполненной грунтовкой или специальным составом "жидкий цинк".

Оцинкованная сталь оптимальна для изготовления дымников стандартных размеров, таких как дымники 510х510 мм или дымники 640х640 мм, которые подходят для большинства кирпичных труб частных домов.

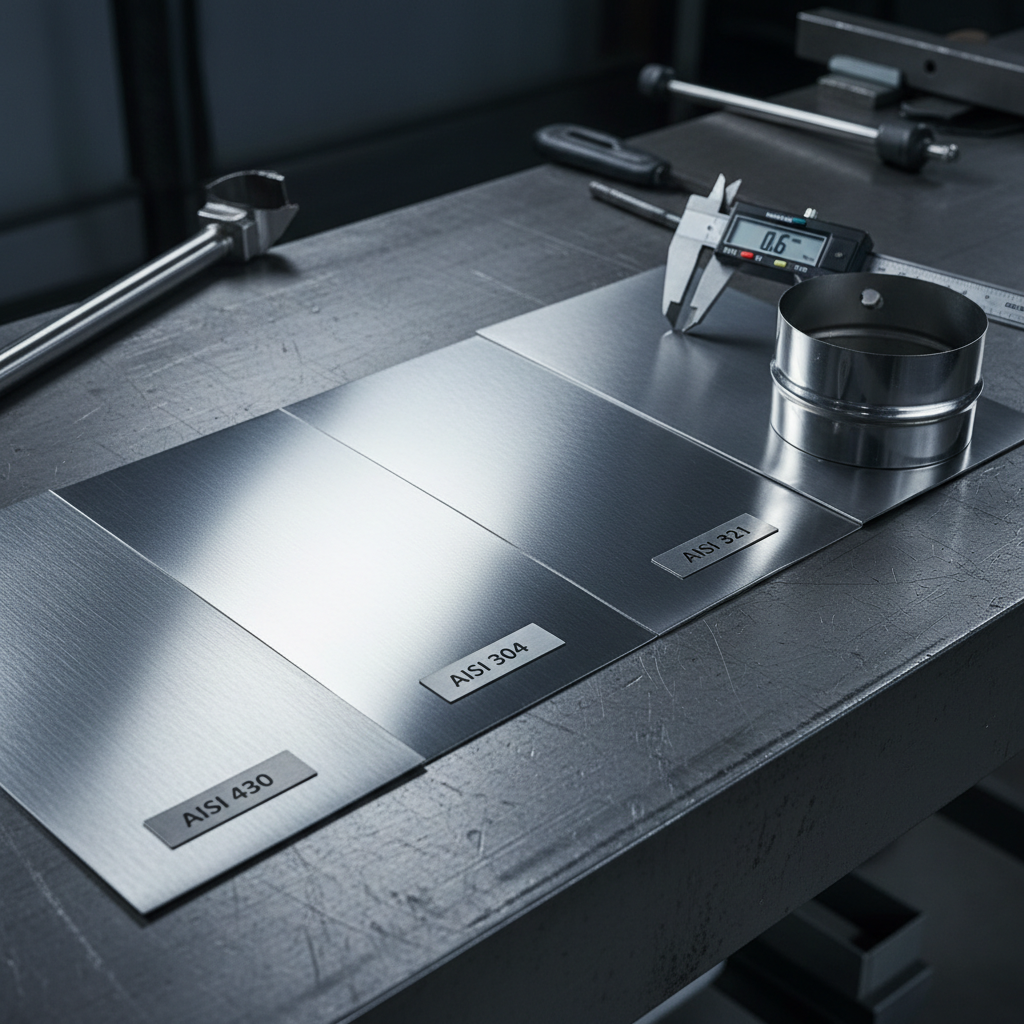

Нержавеющая сталь

Нержавеющая сталь — премиальный материал для изготовления дымников, обеспечивающий максимальную коррозионную стойкость и срок службы 25-30 лет без потери внешнего вида. В отличие от оцинкованной стали, нержавейка содержит хром (12-18%) и никель (8-12%), которые создают защитную оксидную пленку, предотвращающую коррозию даже в агрессивных средах.

Для изготовления дымников применяются три основные марки нержавеющей стали с различными эксплуатационными характеристиками:

Ключевое преимущество нержавеющей стали — отсутствие необходимости в дополнительном защитном покрытии. Материал сохраняет металлический блеск на протяжении всего срока службы, не ржавеет и не тускнеет под воздействием кислотных продуктов сгорания. Для печных труб оптимальна марка AISI 304, которая выдерживает температуру дымовых газов до 600°C и устойчива к конденсату.

Толщина листа нержавеющей стали для дымника должна составлять 0,5-0,8 мм. Более тонкий металл (0,4 мм) недостаточно жесток и деформируется от ветровых нагрузок. Сталь толщиной 1,0 мм сложна в обработке и требует профессионального листогибочного оборудования, что делает ее неподходящей для самостоятельного изготовления.

Согласно исследованиям производителей дымоходных систем, нержавеющая сталь AISI 304 в условиях работы с дровяными печами сохраняет механические свойства и коррозионную стойкость в течение 30 лет, в то время как оцинкованная сталь требует замены через 15-18 лет.

При самостоятельной работе с нержавеющей сталью учитывайте следующие особенности: материал пружинит при гибке и требует большего усилия, чем оцинковка; для резки лучше использовать ножницы по металлу с усиленными рукоятками или электролобзик с пилкой для металла; сварка нержавейки требует аргонодуговой сварки (TIG) и профессиональных навыков, поэтому для самодельных конструкций рекомендуется соединение на заклепках.

Нержавеющая сталь целесообразна для элитных объектов, где важна долговечность и престижный внешний вид. Для типовых частных домов с бюджетом на изготовление дымника оцинкованная сталь обеспечивает оптимальное соотношение цены и качества.

Медь

Медь — наиболее долговечный, но и самый дорогой материал для изготовления дымников, обеспечивающий срок службы 50-100 лет и более. Медные колпаки используются на объектах с эксклюзивной архитектурой, где важна не только функциональность, но и эстетика фасада.

Характеристики медных дымников:

• Абсолютная коррозионная стойкость. Медь не ржавеет и не разрушается под воздействием атмосферных осадков, кислотных соединений из дымовых газов и перепадов температур.
• Естественное патинирование. Со временем медь покрывается благородной патиной — зеленоватым налетом, который является дополнительным защитным слоем и придает изделию антикварный вид. Процесс патинирования занимает 5-15 лет в зависимости от климата.
• Пластичность и обрабатываемость. Медь легко гнется и формуется, что позволяет создавать сложные декоративные формы с коваными элементами, флюгерами и орнаментами. Однако эта же мягкость требует большей толщины листа — 0,6-0,8 мм.
• Высокая стоимость. Цена медного листа составляет 3000-5000 руб/м, что в 4-6 раз дороже оцинкованной стали. Готовый медный дымник стоит 8000-25000 рублей в зависимости от размера и сложности конструкции.

Важная особенность медных дымников — необходимость пайки соединений вместо заклепок. Медь паяется оловянно-свинцовыми припоями (ПОС-40, ПОС-61) с использованием паяльной лампы или мощного электропаяльника (100-150 Вт). Для пайки медных швов требуются навыки работы с цветными металлами, что делает самостоятельное изготовление сложным для новичков.

Производители медных кровельных элементов утверждают, что эксплуатационный срок медного дымника сопоставим со сроком службы всего здания и может превышать 100 лет при правильном монтаже. Медь не требует обслуживания, покраски или защитных покрытий в течение всего срока эксплуатации.

При работе с медью учитывайте следующие технологические нюансы: металл окисляется на воздухе, поэтому перед пайкой швы необходимо зачищать мелкой наждачной бумагой; медные элементы нельзя крепить стальными саморезами или заклепками — возникает гальваническая коррозия, используйте только медный или латунный крепеж; медь несовместима с алюминием и цинком — избегайте их контакта на кровле.

Медные дымники оправданы для престижных загородных резиденций, объектов культурного наследия и зданий с медной или черепичной кровлей. Для типового строительства экономически нецелесообразны и могут быть заменены оцинкованными или нержавеющими аналогами с полимерным покрытием под медь.

Чертежи дымника на кирпичную трубу с размерами

Правильный расчет размеров дымника обеспечивает надежную защиту кирпичной кладки от влаги и оптимальную работу дымохода. Размеры колпака должны соответствовать габаритам трубы с обязательным выступом по периметру минимум 50 мм для отвода стекающей воды.

Стандартные размеры дымников для наиболее распространенных типов кирпичных труб:

Формула расчета размеров дымника для нестандартных труб:

Длина дымника = длина трубы + 100 мм (по 50 мм выступа с каждой стороны)
Ширина дымника = ширина трубы + 100 мм (по 50 мм выступа с каждой стороны)

Например, для трубы размером 270×400 мм расчет дымника будет следующим: длина = 400 + 100 = 500 мм, ширина = 270 + 100 = 370 мм. Итоговый размер дымника: 370×500 мм. Для таких нестандартных размеров можно адаптировать готовые решения, например, дымники 520х390 мм, подогнав конструкцию под конкретные параметры трубы.

Основные элементы конструкции дымника согласно чертежу:

Крышка (скатная часть)

Верхняя защитная часть с углом наклона 30-45°, которая отводит осадки. Для двускатной крышки требуется два ската, для четырехскатной — четыре треугольных или трапециевидных ската.

Юбка (фартук)

Вертикальная часть высотой 70-120 мм, которая охватывает верхний ряд кирпичной кладки и защищает боковые стенки трубы. Обязательно наличие нижнего отгиба (капельника) 15-20 мм.

Ножки (стойки)

Опорные элементы высотой 100-180 мм, которые соединяют юбку с крышкой и обеспечивают свободный выход дымовых газов. Устанавливаются по углам конструкции, минимум 4 штуки.

Капельник

Загнутый наружу край юбки, который предотвращает затекание воды под дымник и на кирпичную кладку. Угол загиба 90-120°, выступ 15-20 мм.

Чертеж дымника с двускатной крышей — наиболее простая конструкция для самостоятельного изготовления. Крышка представляет собой два прямоугольных ската, соединенных под углом 35-40° по центральному ребру. Для трубы 380×380 мм размеры элементов следующие:

• Скат крышки: 2 детали размером 350×400 мм
• Юбка: 4 детали размером 520×100 мм с припуском на соединение углов 15 мм
• Ножки: 4 детали размером 40×120 мм
• Искроуловитель (при необходимости): сетка 480×480 мм с ячейкой 5×5 мм

Чертеж дымника с четырехскатной крышей (вальмовый) обеспечивает лучший отвод воды со всех сторон, но сложнее в изготовлении. Крышка состоит из четырех треугольных скатов, сходящихся в верхней точке. Для квадратной трубы 380×380 мм (дымник 520×520 мм) размеры элементов:

• Скат крышки: 4 треугольника с основанием 280 мм и высотой 300 мм (с учетом угла наклона 38°)
• Юбка: 4 детали размером 520×100 мм
• Ножки: 4 детали размером 40×140 мм

Профессиональные изготовители дымников рекомендуют для климата средней полосы России использовать угол наклона скатов 35-40°, который обеспечивает эффективный сход снега и не создает избыточного сопротивления ветру. Угол менее 30° приводит к накоплению снега массой до 15-20 кг, что может деформировать конструкцию.

При составлении чертежа учитывайте припуски на загибы и соединения: для фальцевых соединений добавляйте по 10-15 мм с каждой стороны, для заклепочных соединений — припуск не требуется, детали соединяются внахлест 10-12 мм. Готовые чертежи с размерами можно использовать как шаблон, адаптируя их под размеры вашей трубы путем пропорционального изменения всех линейных размеров.

Для упрощения работы можно воспользоваться готовыми решениями, например, дымники Строй Макс, которые изготавливаются по типовым чертежам и включают все необходимые элементы конструкции.

Стандартные размеры дымников

Производители выпускают дымники стандартных типоразмеров, соответствующих наиболее распространенным габаритам кирпичных труб. Использование стандартных размеров упрощает расчет материалов и позволяет применять готовые шаблоны для раскроя металла.

Классификация дымников по типоразмерам:

Наиболее востребованные типоразмеры для частного строительства — это дымники 510×510 мм и 520×520 мм, которые подходят для 80% кирпичных труб в малоэтажных домах. Такие размеры соответствуют трубам из кирпича кладкой 1,5×1,5 кирпича (380×380 мм), что является стандартом для печей мощностью 8-15 кВт.

При выборе стандартного размера учитывайте следующие параметры:

• Минимальный выступ 50 мм. Край дымника должен выходить за пределы трубы минимум на 50 мм с каждой стороны. Для трубы 380×380 мм минимальный размер дымника составит 480×480 мм, но рекомендуется 510×510 мм для надежной защиты.
• Запас на неровность кладки. Реальные размеры кирпичной трубы могут отличаться от проектных на ±10-15 мм из-за толщины швов и неровностей. Стандартные дымники учитывают этот запас.
• Высота конструкции. Общая высота стандартного дымника составляет 220-280 мм: 100-120 мм высота ножек + 80-100 мм высота юбки + 40-60 мм высота крышки от основания до конька.

Статистика производителей показывает, что для труб сечением 380×380 мм оптимален дымник размером 520×520 мм, который обеспечивает выступ 70 мм — этого достаточно для защиты от косого дождя при ветре до 15 м/с.

Готовые стандартные решения можно найти в каталогах, например, дымники 520х520 мм представлены в различных вариантах исполнения с двускатной и четырехскатной крышей. Для нестандартных прямоугольных труб существуют специальные модели, такие как дымники 520х390 мм.

Расчет размеров под вашу трубу

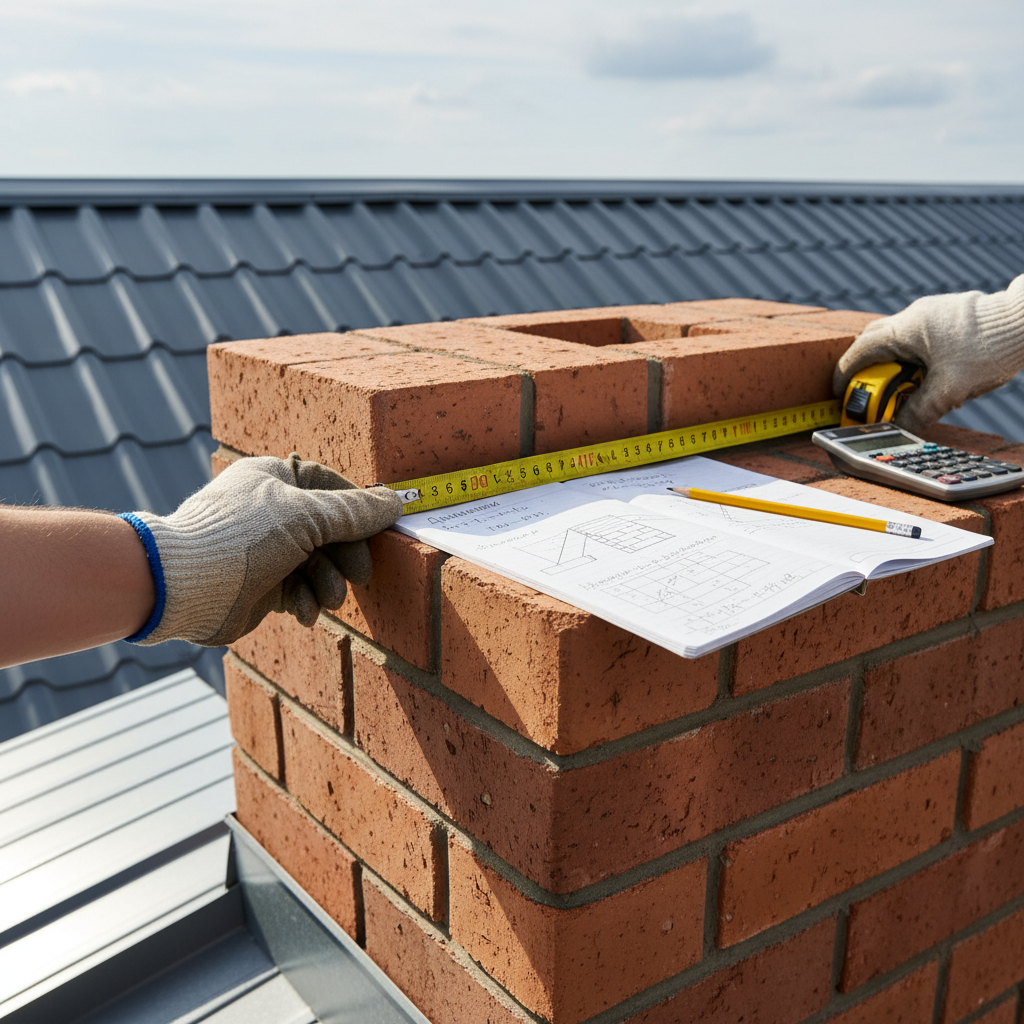

Для нестандартных труб или при желании максимально точно подогнать дымник необходим индивидуальный расчет размеров всех элементов конструкции. Правильный расчет учитывает не только габариты трубы, но и климатические условия региона, тип кровли и требования пожарной безопасности.

Пошаговый алгоритм расчета размеров дымника:

1. Измерьте точные размеры трубы. Замерьте ширину и длину верхнего ряда кирпичной кладки рулеткой. Учитывайте выступающий раствор в швах — измеряйте по внешним габаритам. Запишите размеры в формате А×В (например, 380×510 мм).
2. Рассчитайте размеры основания дымника. Добавьте к каждому измерению по 100-150 мм (по 50-75 мм выступа с каждой стороны). Формула: Размер дымника = размер трубы + (2 × выступ). Для трубы 380×510 мм при выступе 70 мм: 380 + 140 = 520 мм и 510 + 140 = 650 мм. Итого: дымник 520×650 мм.
3. Определите высоту ножек. Минимальная высота составляет 100 мм для обеспечения тяги. Рекомендуемая высота: 120-150 мм для стандартных печей, 150-180 мм для котлов большой мощности. Чем выше ножки, тем лучше тяга, но выше ветровая нагрузка.
4. Рассчитайте высоту юбки. Стандартная высота 80-100 мм. Для высоких труб (более 1 м над кровлей) рекомендуется увеличить до 120 мм для защиты от ветра. Обязательно добавьте 15-20 мм на нижний капельник.
5. Вычислите размеры скатов крышки. Для двускатной крыши: ширина ската = половина ширины дымника + запас на нахлест 10-15 мм. Длина ската зависит от угла наклона. При угле 35° для дымника 520 мм длина ската составит: 520 / 2 / cos(35°) ≈ 318 мм.

Важные поправочные коэффициенты для различных условий эксплуатации:

• Для регионов со снеговой нагрузкой более 200 кг/м (Урал, Сибирь) увеличьте угол наклона крыши до 40-45° для эффективного схода снега.
• Для приморских регионов с сильными ветрами увеличьте выступ дымника до 80-100 мм, чтобы защитить кладку от косого дождя.
• Для банных печей с высокой температурой дымовых газов увеличьте высоту ножек до 180-200 мм для лучшего охлаждения и предотвращения перегрева крышки.

Расчет количества материала:

Площадь листа металла = (периметр дымника × высота юбки) + (площадь развертки крышки) + (площадь ножек). Для дымника 520×520 мм с двускатной крышей: юбка 2080×100 мм = 0,21 м, крышка 2 ската по 318×550 мм = 0,35 м, ножки 4 шт по 40×150 мм = 0,024 м. Итого: 0,58 м + 15% запас = 0,67 м. Достаточно листа 1000×700 мм.

Профессиональные изготовители рекомендуют при самостоятельном расчете закладывать запас по размерам 10-15 мм на каждую сторону для компенсации возможных ошибок раскроя и погрешностей при гибке металла.

Чертеж дымника с двускатной крышей

Двускатный дымник — наиболее простая и технологичная конструкция для самостоятельного изготовления, состоящая из минимального количества деталей. Конструкция обеспечивает эффективный отвод осадков и подходит для большинства типов печей и каминов.

Конструктивные элементы двускатного дымника:

Крышка из двух скатов

Два прямоугольных листа металла, соединенных под углом 35-40° по центральному ребру (коньку). Скаты соединяются внахлест 10-15 мм и фиксируются заклепками с шагом 40-50 мм.

Фронтоны (торцевые стенки)

Два треугольных элемента, закрывающих торцы между скатами крышки. Могут быть сплошными или с вентиляционными прорезями. Крепятся к скатам заклепками.

Прямоугольная юбка

Четыре прямоугольные стенки высотой 80-100 мм, образующие периметр дымника. Углы соединяются фальцевым швом или заклепками. Нижний край отгибается на 15-20 мм для капельника.

Угловые стойки

Четыре вертикальные ножки из полос металла 30-40 мм шириной, высотой 100-150 мм. Устанавливаются по углам юбки и поддерживают крышку.

Детальные размеры элементов для дымника 520×520 мм:

Преимущества двускатной конструкции для самостоятельного изготовления:

• Простой раскрой из прямоугольных заготовок без сложных криволинейных резов
• Минимальное количество сгибов — каждый элемент требует 1-2 операций гибки
• Возможность изготовления без листогибочного станка — достаточно деревянного бруса и киянки
• Экономичный расход материала — все детали компактно размещаются на листе 1000×1000 мм
• Быстрая сборка — 6-8 часов от раскроя до установки на трубу

Последовательность изготовления по чертежу:

1. Нанесите разметку всех деталей на лист металла согласно размерам из таблицы, оставляя зазоры 5-10 мм между деталями для реза.
2. Вырежьте заготовки ножницами по металлу, начиная с прямолинейных элементов (юбка, стойки), затем скаты и в последнюю очередь треугольные фронтоны.
3. Согните скаты крышки под углом 35° вдоль длинной стороны, используя ровную доску как оправку.
4. Соедините скаты по коньку внахлест 10-15 мм, зафиксируйте заклепками с шагом 40-50 мм.
5. Прикрепите фронтоны к торцам крышки, закрывая зазоры между скатами.
6. Согните детали юбки под прямым углом для формирования капельника и соедините углы.
7. Закрепите стойки по углам юбки заклепками (по 2-3 заклепки на стойку).
8. Установите крышку на стойки, зафиксируйте заклепками.

Опытные мастера рекомендуют перед окончательной сборкой выполнить предварительную «сухую» примерку всех элементов без заклепок, чтобы убедиться в точности размеров и правильности стыковки деталей.

Готовые чертежи двускатных дымников можно использовать как основу, масштабируя размеры под вашу трубу. Все линейные размеры пропорциональны, поэтому для увеличения или уменьшения конструкции умножьте все значения на коэффициент масштабирования.

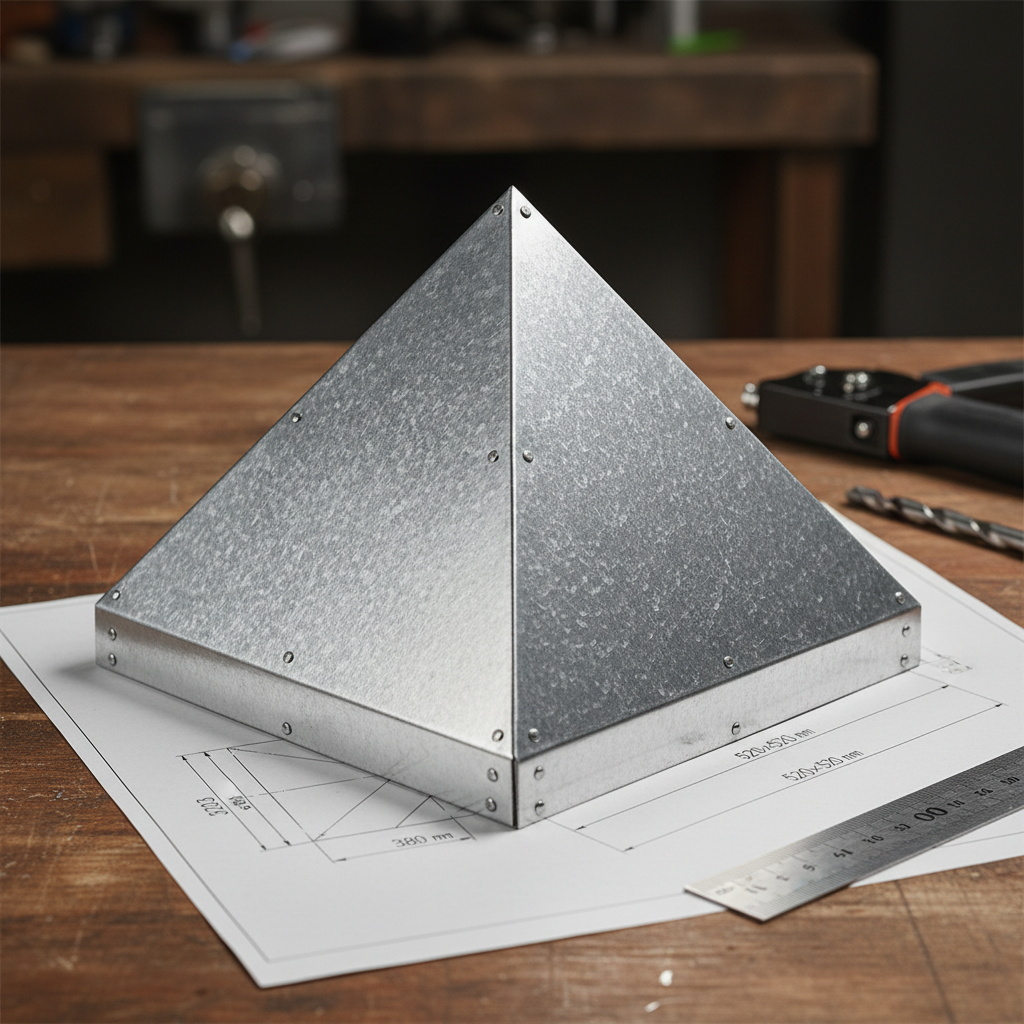

Чертеж дымника с четырехскатной крышей

Четырехскатный дымник (вальмовый) обеспечивает равномерный отвод осадков со всех четырех сторон и имеет более презентабельный внешний вид по сравнению с двускатной конструкцией. Изготовление требует повышенной точности при раскрое треугольных скатов и соединении их в единую пирамидальную крышку.

Конструктивные особенности четырехскатного дымника:

• Крышка состоит из четырех треугольных (или трапециевидных для прямоугольных труб) скатов, сходящихся в верхней точке
• Все четыре ската имеют одинаковый угол наклона 35-40° для квадратных труб
• Скаты соединяются по ребрам внахлест 10-12 мм с фиксацией заклепками каждые 40-50 мм
• Не требуются фронтоны, что упрощает конструкцию по сравнению с двускатным вариантом
• Обеспечивает лучшую аэродинамику и меньшее сопротивление ветру

Расчет размеров скатов для квадратного дымника 520×520 мм:

1. Определите высоту пирамиды по формуле: H = (B / 2) × tan(α), где B — ширина основания (520 мм), α — угол наклона (38°). H = 260 × 0,78 = 203 мм.
2. Вычислите длину бокового ребра ската: L = √(H + (B/2)) = √(203 + 260) = 330 мм.
3. Размер треугольного ската: равнобедренный треугольник с основанием 520 мм и боковыми сторонами по 330 мм.
4. Добавьте припуски на соединение: по 10-12 мм на каждое ребро для нахлеста.

Технология изготовления четырехскатной крышки:

1. Создайте шаблон на картоне. Начертите равнобедренный треугольник с размерами из таблицы, вырежьте и примерьте на основании дымника. Убедитесь, что четыре треугольника полностью закрывают периметр с небольшим нахлестом по ребрам.
2. Перенесите разметку на металл. Обведите шаблон четыре раза на листе оцинкованной стали, оставляя зазоры 10 мм между деталями. Добавьте по 10-12 мм припуска на каждое боковое ребро для соединения внахлест.
3. Вырежьте скаты. Используйте ножницы по металлу для прямолинейных участков. Режьте медленно, без рывков, чтобы края были ровными.
4. Соберите пирамиду. Первые два ската соедините по одному ребру внахлест 10 мм, зафиксируйте двумя заклепками. Присоедините третий скат, затем четвертый. Последнее соединение выполняйте аккуратно, совмещая края всех четырех скатов в верхней точке.
5. Заклепайте все ребра. Установите заклепки с шагом 40-50 мм по всей длине каждого ребра. В верхней точке используйте усиленное соединение — 3-4 заклепки на расстоянии 20 мм друг от друга.

Мастера-жестянщики рекомендуют при изготовлении четырехскатной крышки сначала собрать конструкцию на заклепках-«времянках» (всего 4 штуки — по одной на каждое ребро), проверить геометрию, и только после этого выполнять окончательное крепление по всей длине ребер.

Преимущества четырехскатной конструкции: симметричный отвод осадков со всех сторон, отсутствие слепых зон где скапливается снег, эстетичный вид, подходящий для дымников 520х520 мм и других стандартных размеров. Недостатки: более сложный раскрой, требуется опыт работы с металлом для точного совмещения четырех скатов в вершине пирамиды.

Инструменты и материалы для работы

Для самостоятельного изготовления дымника потребуется стандартный набор инструментов для работы с листовым металлом и крепежные материалы. Большинство инструментов есть в арсенале домашнего мастера, специализированное оборудование (листогиб) можно арендовать или заменить простой деревянной оправкой.

Материалы для изготовления дымника 520×520 мм:

Инструменты для изготовления и монтажа:

Ножницы по металлу

Предпочтительны рычажные ножницы с длинными ручками для уменьшения усилия резания. Прямые ножницы для прямолинейных резов, правые или левые фигурные — для криволинейных участков.

Листогиб или деревянная оправка

Листогиб обеспечивает ровные сгибы под точным углом. При его отсутствии используйте ровный брус 50×100 мм длиной 1,5 м в качестве оправки — металл зажимают между брусом и верстаком, затем загибают киянкой.

Заклепочник (ручной клепальник)

Инструмент для установки вытяжных заклепок. Потребуется модель с диаметром захвата 4 мм. Стоимость 300-800 рублей, незаменим для соединения тонколистового металла.

Электродрель с набором сверл

Для отверстий под заклепки — сверла 4,2 мм. Для крепления к кирпичной трубе — сверла по бетону 8 мм и 10 мм. Мощность дрели минимум 600 Вт для сверления кирпича.

Измерительные инструменты

Рулетка 5 м, металлическая линейка 1 м, угольник столярный 300 мм, строительный уровень 600 мм. Для разметки металла — маркер перманентный или чертилка.

Слесарные инструменты

Молоток резиновый (киянка) 300-500 г для гибки металла, пассатижи 200 мм, напильник плоский для зачистки острых кромок, шлицевая отвертка для саморезов.

Дополнительные материалы для улучшения качества работы:

• Малярная лента 50 мм — для временной фиксации деталей при разметке и примерке
• Картон или плотная бумага для изготовления шаблонов треугольных элементов
• Ветошь и уайт-спирит для обезжиривания металла перед нанесением герметика
• Защитные перчатки из плотной ткани или кожи — края резаного металла очень острые
• Защитные очки при работе с заклепочником и дрелью

Профессиональные жестянщики рекомендуют приобретать заклепки с запасом 20-30%, так как часть из них может браковаться при установке (неполное развальцовывание, перекос). Для дымника 520×520 мм потребуется фактически 40-45 заклепок, но лучше иметь упаковку 100 штук.

Все инструменты и материалы доступны в строительных магазинах. Общая стоимость материалов для изготовления одного дымника составляет 800-1200 рублей (без учета стоимости инструментов), что в 3-5 раз дешевле покупки готового изделия аналогичного размера.

Как сделать дымник на кирпичную трубу своими руками: пошаговая инструкция

Изготовление дымника на кирпичную трубу своими руками из металла занимает 6-8 часов для мастера с базовыми навыками работы с инструментом. Процесс состоит из четырех последовательных этапов: подготовка и раскрой металла, изготовление крышки, изготовление юбки (фартука) и финальная сборка конструкции. Рассмотрим каждый этап детально на примере изготовления двускатного дымника размером 520×520 мм для трубы 380×380 мм.

Предварительная подготовка:

• Точно измерьте размеры вашей кирпичной трубы по внешнему периметру верхнего ряда кладки
• Рассчитайте размеры дымника по формуле: размер трубы + 140 мм (по 70 мм выступа с каждой стороны)
• Подготовьте рабочее место: верстак или прочный стол, хорошее освещение, все инструменты под рукой
• Изготовьте картонные шаблоны для сложных элементов (треугольные фронтоны, скаты)

Этап 1: Подготовка и раскрой металла

Цель этапа: перенести чертеж на лист оцинкованной стали и вырезать все детали конструкции.

1. Подготовьте лист металла. Очистите поверхность от масла и загрязнений ветошью. Разложите лист на ровной поверхности блестящей стороной вверх (цинковое покрытие).
2. Нанесите разметку всех деталей. Используйте металлическую линейку и угольник для точности. Последовательность разметки: сначала прямоугольные детали юбки (4 шт 540×120 мм), затем прямоугольники для скатов крышки (2 шт 320×540 мм), потом стойки (4 шт 40×130 мм), и в последнюю очередь треугольные фронтоны. Оставляйте зазоры 8-10 мм между деталями для реза.
3. Отметьте линии сгиба. На деталях юбки отметьте линию отгиба капельника на расстоянии 20 мм от нижнего края. На стойках отметьте места сгибов для крепежных лапок (по 15 мм с каждого конца).
4. Вырежьте детали ножницами по металлу. Начинайте резать от края листа, держите ножницы перпендикулярно плоскости металла. Делайте длинные плавные резы, избегайте коротких «откусываний» — они оставляют зазубрины. Прямолинейные резы выполняйте прямыми ножницами, углы подрезайте фигурными.
5. Зачистите острые кромки. Пройдитесь напильником по всем срезанным краям, снимая заусенцы под углом 45°. Это предотвратит порезы при дальнейшей работе и улучшит внешний вид изделия.
6. Обработайте срезы защитным составом. Нанесите тонкий слой цинконаполненной грунтовки на все места среза, где отсутствует цинковое покрытие. Это продлит срок службы дымника на 3-5 лет.

Этап 2: Изготовление крышки дымника

Цель этапа: сформировать двускатную или четырехскатную крышку с заданным углом наклона.

1. Разметьте линию сгиба на скатах. Для двускатной крышки линия сгиба проходит вдоль длинной стороны прямоугольной заготовки. Отметьте ее чертилкой по металлической линейке.
2. Подготовьте оправку для гибки. Если есть листогиб — закрепите в нем заготовку по линии сгиба. Если используете деревянный брус — зажмите заготовку между брусом и краем верстака так, чтобы линия сгиба совпала с ребром бруса.
3. Согните скаты под углом 35-40°. При работе с листогибом плавно поднимайте прижимную балку. При работе с брусом и киянкой — постукивайте резиновым молотком по металлу, постепенно загибая его на нужный угол. Контролируйте угол с помощью транспортира или самодельного углового шаблона.
4. Соедините два ската в конек. Совместите скаты под рассчитанным углом, соединив их верхние ребра внахлест 10-15 мм. Зафиксируйте временно малярной лентой или струбциной.
5. Просверлите отверстия под заклепки. Сверлом 4,2 мм просверлите отверстия вдоль конька с шагом 40-50 мм, начиная от краев и двигаясь к центру. Сверлите через оба слоя металла одновременно для точного совпадения отверстий.
6. Установите заклепки. Вставьте заклепку в отверстие, прижмите заклепочник и сожмите рукоятки до щелчка. Стержень заклепки должен оборваться, а заклепка — плотно стянуть два листа металла.
7. Изготовьте и закрепите фронтоны. Вырежьте два треугольных фронтона, закрывающих торцы крышки. Прикрепите их к скатам заклепками (по 3-4 заклепки на каждый фронтон по периметру).

Этап 3: Изготовление юбки (фартука)

Цель этапа: создать защитный фартук с капельником, который будет охватывать трубу по периметру.

1. Сформируйте капельник. На каждой из четырех деталей юбки согните нижний край под углом 90° наружу на расстоянии 20 мм от кромки. Используйте брус и киянку. Капельник должен быть ровным по всей длине детали.
2. Соедините детали юбки в короб. Сложите четыре детали в прямоугольный короб, совместив углы. Для квадратного дымника все четыре стороны одинаковы. Для прямоугольного — две длинные и две короткие детали чередуются.
3. Зафиксируйте углы. В каждом углу просверлите 2-3 отверстия под заклепки с шагом 30 мм по вертикали. Соединение выполняйте внахлест на 10-15 мм. Установите заклепки, плотно стягивая стенки короба.
4. Проверьте геометрию. Установите собранную юбку на ровную поверхность, проверьте прямоугольность углов угольником. Все четыре угла должны быть строго 90°, иначе дымник не сядет на трубу ровно.
5. Установите искроуловитель (если требуется). Вырежьте сетку 5×5 мм по внутреннему размеру юбки (на 10 мм меньше с каждой стороны). Закрепите сетку изнутри юбки на высоте 50-70 мм от верхнего края с помощью саморезов 4,8×16 мм с пресс-шайбой (по 3-4 самореза на каждую сторону).

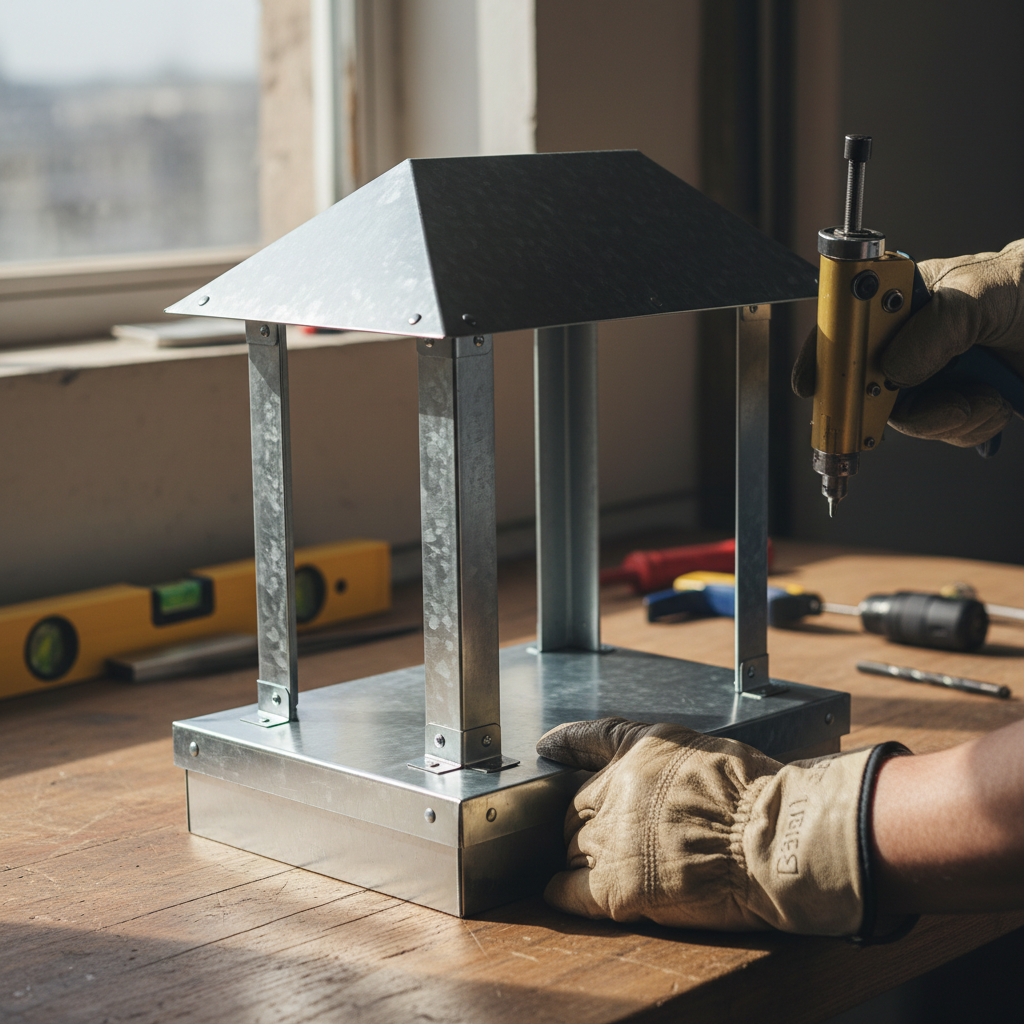

Этап 4: Сборка конструкции

Цель этапа: соединить крышку и юбку через опорные стойки в единую конструкцию.

1. Подготовьте стойки. На каждой из четырех стоек загните верхний и нижний концы под углом 90° на расстоянии 15 мм от края. Получатся крепежные лапки для соединения с юбкой и крышкой.
2. Закрепите стойки на юбке. Расположите по одной стойке в каждом углу юбки с внутренней стороны. Нижние лапки стоек должны прилегать к верхнему краю юбки. Просверлите по 2 отверстия в каждой лапке и установите заклепки.
3. Проверьте вертикальность стоек. Поставьте юбку со стойками на ровную поверхность. С помощью уровня убедитесь, что все четыре стойки строго вертикальны. При необходимости подкорректируйте их положение до установки крышки.
4. Установите крышку на стойки. Опустите крышку на верхние лапки стоек. Крышка должна располагаться горизонтально, с равными зазорами между краями крышки и юбкой по всему периметру (обычно 30-50 мм).
5. Зафиксируйте крышку. Просверлите по 2 отверстия в каждой верхней лапке стойки и закрепите крышку заклепками. Всего потребуется 8 заклепок для четырех стоек.
6. Проверьте прочность соединений. Возьмите дымник двумя руками и аккуратно покачайте. Конструкция не должна скрипеть или люфтить. Все соединения должны быть жесткими.
7. Выполните финальную обработку. Осмотрите дымник на наличие острых краев и заусенцев. Зачистите напильником при необходимости. Протрите конструкцию от металлической пыли и опилок.

По опыту мастеров, изготовление первого дымника занимает 8-10 часов с учетом ошибок и переделок. Второй и последующие дымники (например, для нескольких труб на участке) изготавливаются уже за 5-6 часов, когда выработаны навыки резки, гибки и клепки металла.

После завершения всех этапов дымник готов к установке на кирпичную трубу. Перед монтажом рекомендуется провести контрольную примерку на земле: наденьте юбку дымника на верхний ряд кирпичей и убедитесь, что конструкция плотно садится, а выступы со всех сторон одинаковы (±5 мм). При необходимости подогните юбку пассатижами для лучшей посадки.

Этап 1: Подготовка и раскрой металла

Точность раскроя определяет качество финальной конструкции — ошибки на этом этапе исправить сложно. Правильная последовательность разметки и раскроя обеспечивает экономичное использование материала и минимизирует отходы.

Шаг 1. Подготовка рабочего места и материала

Расстелите лист оцинкованной стали на ровной горизонтальной поверхности размером не менее 1,2×1,2 м. Идеально подходит верстак или несколько табуреток, накрытых плотной тканью для предотвращения царапин покрытия. Протрите поверхность металла чистой ветошью, удаляя заводскую смазку и пыль — это обеспечит четкую видимость разметки.

Проверьте прямоугольность листа: измерьте обе диагонали — они должны быть равны с точностью ±3 мм. Если лист деформирован, аккуратно выровняйте его, положив под груз на 10-15 минут.

Шаг 2. Составление карты раскроя

Перед нанесением разметки на металл составьте карту раскроя на бумаге в масштабе 1:10. Это позволит оптимально расположить все детали на листе и рассчитать точное количество материала.

Оптимальное расположение деталей: начинайте разметку от угла листа, располагая крупные прямоугольные детали параллельно краям. Мелкие детали (стойки) размещайте в промежутках между крупными. Треугольные фронтоны располагайте вершинами друг к другу для экономии материала.

Шаг 3. Разметка деталей на металле

1. Начните с базовой линии. Отступите от длинного края листа 10 мм и проведите линию по всей длине металлической линейкой и маркером. Это базовая линия для первого ряда деталей.
2. Разметьте юбку. От базовой линии отмерьте 120 мм (высота юбки) и проведите параллельную линию. Разделите получившуюся полосу на четыре детали: 540-540-520-520 мм с зазорами 10 мм между ними. Отметьте линию капельника на расстоянии 20 мм от края каждой детали.
3. Разметьте скаты крышки. Над полосой юбки разметьте два прямоугольника 320×540 мм с зазором 10 мм между ними и от предыдущего ряда.
4. Разметьте стойки. В свободном пространстве разметьте четыре полосы 40×130 мм. На каждой полосе отметьте линии сгиба на расстоянии 15 мм от каждого края.
5. Разметьте фронтоны. Начертите два равнобедренных треугольника с основанием 540 мм и высотой 182 мм. Используйте циркуль или веревку для точного построения боковых сторон длиной 330 мм.

Опытные жестянщики рекомендуют использовать чертилку вместо маркера для ответственной разметки — царапина на металле видна лучше и не размазывается при работе. Маркер применяйте только для вспомогательных меток.

Шаг 4. Раскрой ножницами по металлу

Резку начинайте с длинных прямолинейных участков, переходя к коротким и криволинейным. Техника резания:

• Держите ножницы под углом 90° к плоскости листа, слегка приподнимая отрезаемую часть
• Открывайте ножницы полностью, используя всю длину лезвий — это дает ровный рез
• Режьте плавными движениями длиной 80-120 мм, не смыкая лезвия до конца — металл должен плавно скользить
• Для прямолинейных резов используйте прямые ножницы, для внутренних углов — правые или левые в зависимости от направления
• При резке треугольников начинайте от вершины к основанию, чтобы лист не деформировался

Шаг 5. Финальная обработка деталей

После раскроя всех деталей выполните обработку кромок напильником с личной насечкой. Снимайте фаску 0,5-1 мм под углом 45° по всему периметру каждой детали. Это удаляет острые заусенцы и предотвращает порезы при сборке.

На срезы без цинкового покрытия нанесите кисточкой тонкий слой цинконаполненной грунтовки или специального состава "жидкий цинк". Время высыхания 15-20 минут. Эта операция продлевает срок службы дымника на 30-40%, защищая от коррозии уязвимые места.

Этап 2: Изготовление крышки дымника

Крышка дымника — ключевой элемент конструкции, обеспечивающий отвод осадков и защиту от попадания влаги внутрь дымохода. Точность изготовления крышки определяет эффективность работы дымника и его внешний вид.

Шаг 1. Подготовка к гибке скатов

Для формирования скатов крышки под углом 35-40° потребуется либо листогибочный станок, либо самодельная оправка из деревянного бруса. При отсутствии листогиба изготовьте оправку из строганого бруса сечением 80×100 мм длиной 600 мм. Закрепите брус на краю верстака так, чтобы одно ребро выступало на 50-60 мм за край рабочей поверхности.

Подготовьте угловой шаблон для контроля угла сгиба: на листе фанеры начертите угол 35-40° с помощью транспортира, вырежьте треугольник. Этот шаблон будет служить эталоном при гибке обоих скатов.

Шаг 2. Формирование скатов

1. Закрепите первый скат. Положите прямоугольную заготовку ската (320×540 мм) на оправку так, чтобы линия сгиба точно совпала с ребром бруса. Часть металла длиной 160 мм должна свисать за край бруса.
2. Зафиксируйте заготовку. Прижмите металл к оправке деревянным бруском или струбциной. Важно зафиксировать всю длину заготовки, чтобы при гибке не образовались волны.
3. Выполните гибку киянкой. Резиновым молотком (киянкой) массой 300-500 г постукивайте по свисающей части металла, начиная от центра и двигаясь к краям. Гните постепенно, увеличивая угол на 5-10° за каждый проход вдоль всей длины. Через каждые 2-3 прохода проверяйте угол шаблоном.
4. Доведите до нужного угла. Продолжайте гибку, пока угол не достигнет 35-40°. Финальные удары наносите мягко, контролируя угол через каждые 50-100 мм длины ската — он должен быть одинаковым по всей длине.
5. Повторите для второго ската. Изготовьте второй скат аналогичным образом, стремясь к идентичному углу сгиба. Разница в углах более 2-3° приведет к щели в коньке.

Проверка качества гибки: положите оба ската на ровную поверхность согнутыми краями вверх. Совместите их по линии конька — зазор между скатами не должен превышать 2-3 мм. Если зазор больше, подогните менее согнутый скат дополнительными ударами киянки.

Шаг 3. Соединение скатов в конек

Сборка крышки начинается с соединения двух скатов по центральному ребру — коньку:

1. Совместите скаты внахлест. Уложите скаты на ровной поверхности верхними ребрами друг к другу. Один скат должен перекрывать другой на 10-15 мм. Выровняйте скаты по длине — торцы должны совпадать.
2. Временно зафиксируйте. Закрепите скаты малярной лентой или мебельными струбцинами в 3-4 местах вдоль конька. Проверьте симметричность — расстояние от конька до нижних краев скатов должно быть одинаковым с обеих сторон.
3. Разметьте точки сверления. Отметьте маркером точки для заклепок вдоль линии нахлеста с шагом 40-50 мм. Первую и последнюю точки разместите на расстоянии 15-20 мм от торцов. Располагайте точки по центру зоны нахлеста — на расстоянии 5-7 мм от края верхнего листа.
4. Просверлите отверстия. Сверлом диаметром 4,2 мм просверлите отверстия через оба слоя металла одновременно. Держите дрель строго перпендикулярно поверхности — перекос приведет к овальному отверстию и слабой фиксации заклепки.
5. Установите заклепки. Вставьте алюминиевую заклепку 4×10 мм в первое отверстие, установите заклепочник и сожмите рукоятки до щелчка и обрыва стержня. Проверьте, что заклепка плотно стянула листы — между ними не должно быть зазора. Повторите для всех отверстий, двигаясь от краев к центру.

Мастера-жестянщики рекомендуют устанавливать заклепки в шахматном порядке с двух сторон от линии нахлеста для равномерного распределения нагрузки и предотвращения деформации конька при ветровых нагрузках.

Шаг 4. Изготовление и установка фронтонов

Фронтоны закрывают торцевые проемы между скатами, предотвращая попадание осадков и мусора внутрь дымника:

1. Примерьте треугольные заготовки. Приложите вырезанные ранее треугольные фронтоны к торцам крышки. Основание треугольника должно совпадать с шириной крышки (540 мм), а боковые стороны — плотно прилегать к скатам по всей длине.
2. Подгоните при необходимости. Если есть зазоры более 3-5 мм, подрежьте фронтон ножницами по металлу, корректируя угол. Зазоры до 5 мм допустимы — они закроются при клепке.
3. Разметьте точки крепления. По периметру каждого фронтона отметьте 8-10 точек для заклепок: по 3-4 точки на каждой боковой стороне и 2 точки по основанию. Расстояние от края фронтона до отверстия — 8-10 мм.
4. Закрепите фронтоны заклепками. Прижмите фронтон к торцу крышки, просверлите отверстие через фронтон и скат одновременно, установите заклепку. Повторите для всех отмеченных точек. Фронтон должен плотно прилегать к скатам без зазоров.

После установки обоих фронтонов крышка дымника готова. Проверьте жесткость конструкции — крышка не должна прогибаться при нажатии рукой в центр. Осмотрите все соединения на предмет непроклепанных заклепок или острых выступающих краев.

Этап 3: Изготовление юбки (фартука)

Юбка (фартук) дымника защищает верхний ряд кирпичной кладки от стекающей воды и служит основанием для крепления конструкции к трубе. Правильное изготовление юбки с капельником обеспечивает герметичность и долговечность всей конструкции.

Шаг 1. Формирование капельника на деталях юбки

Капельник — отогнутый наружу нижний край юбки, который предотвращает затекание воды под дымник и на кирпичную кладку. Изготовление капельника:

1. Разметьте линию сгиба. На каждой из четырех деталей юбки (2 шт размером 540×120 мм и 2 шт размером 520×120 мм) проведите линию параллельно нижнему краю на расстоянии 20 мм. Используйте линейку и чертилку для точности.
2. Подготовьте оправку. Закрепите деревянный брус сечением 50×50 мм на верстаке так, чтобы верхнее ребро выступало за край на 30-40 мм. Ребро бруса должно быть строго прямым — это обеспечит ровный сгиб капельника по всей длине.
3. Уложите деталь на оправку. Совместите линию сгиба с ребром бруса. Часть металла шириной 20 мм должна свисать вниз за край бруса. Прижмите деталь к бруску рукой или струбциной.
4. Согните капельник. Резиновой киянкой наносите удары по свисающей части металла, загибая его вниз под углом 90-100°. Начинайте гибку от одного края детали, постепенно продвигаясь к другому. Угол загиба должен быть одинаковым по всей длине.
5. Проверьте качество сгиба. Положите деталь на ровную поверхность капельником вниз. Капельник должен плотно прилегать к поверхности без зазоров и волн. Если есть неровности, подкорректируйте ударами киянки.
6. Повторите для остальных деталей. Изготовьте капельники на всех четырех деталях юбки, добиваясь идентичного угла загиба на каждой детали.

Важное замечание: капельник должен быть направлен строго наружу от центра юбки. При неправильном направлении вода будет затекать под дымник вместо стекания наружу.

Шаг 2. Сборка юбки в короб

Соединение четырех деталей юбки в прямоугольный или квадратный короб требует точности и последовательности действий:

1. Разметьте порядок соединения. Для квадратной юбки 520×520 мм все четыре детали одинаковы — порядок неважен. Для прямоугольной юбки чередуйте длинные (540 мм) и короткие (520 мм) детали. Отметьте маркером, какой край детали будет внутренним, а какой — наружным в угловом соединении.
2. Соедините первый угол. Расположите две детали перпендикулярно друг другу, формируя прямой угол. Наружная деталь должна перекрывать торец внутренней детали на 10-15 мм. Совместите верхние края деталей — они должны находиться на одном уровне.
3. Проверьте угол 90°. Приложите столярный угольник к внутреннему углу соединения. Угол должен быть строго 90° — от этого зависит правильность посадки дымника на трубу. При отклонении скорректируйте положение деталей.
4. Зафиксируйте угол заклепками. Просверлите 3 отверстия диаметром 4,2 мм через оба слоя металла с шагом 30-35 мм по вертикали. Первое отверстие разместите на расстоянии 15 мм от верхнего края, последнее — на расстоянии 30 мм от капельника. Установите заклепки, плотно стягивая детали.
5. Присоедините третью деталь. Аналогичным образом присоедините третью деталь ко второй, формируя П-образную конструкцию. Проверьте перпендикулярность обоих углов угольником.
6. Замкните короб четвертой деталью. Последнюю деталь одновременно соединяйте с третьей и первой деталями, замыкая периметр. Это наиболее сложный этап — требуется точно совместить оба торца четвертой детали с уже закрепленными деталями.

Шаг 3. Контроль геометрии юбки

После сборки всех четырех углов выполните проверку геометрии короба:

• Проверка прямоугольности. Измерьте обе диагонали юбки рулеткой. Для квадратной юбки 520×520 мм длина диагонали должна составлять 735 мм (по теореме Пифагора: √(520 + 520) = 735 мм). Обе диагонали должны быть равны с точностью ±3 мм.
• Проверка плоскостности. Поставьте юбку на ровную поверхность капельником вниз. Все четыре угла должны одновременно касаться поверхности без качания. Если юбка качается, подогните выступающий угол легкими ударами киянки.
• Проверка вертикальности стенок. Приложите строительный уровень к каждой из четырех стенок юбки вертикально. Отклонение от вертикали не должно превышать 2-3 мм на высоту 100 мм юбки.

При обнаружении отклонений более допустимых значений разберите проблемный угол (высверлите заклепки), скорректируйте положение деталей и заклепайте заново в новых отверстиях на расстоянии 10-15 мм от старых.

Шаг 4. Установка искроуловителя (для печей на твердом топливе)

Для печей и каминов, работающих на дровах или угле, при наличии горючей кровли установка искроуловителя обязательна согласно СНиП 41-01-2003:

1. Подготовьте металлическую сетку. Вырежьте квадрат сетки с ячейкой 5×5 мм размером на 10-15 мм меньше внутреннего размера юбки. Для юбки 520×520 мм с толщиной металла 0,7 мм внутренний размер составит примерно 480×480 мм — вырежьте сетку 475×475 мм.
2. Разметьте места крепления. Установите сетку внутри юбки на высоте 60-70 мм от верхнего края — это обеспечит зазор для выхода дымовых газов и не создаст чрезмерного сопротивления тяге. Отметьте точки крепления: по 4-5 точек на каждую сторону.
3. Закрепите сетку саморезами. Просверлите отверстия диаметром 4 мм в стенках юбки изнутри в отмеченных точках. Вкрутите кровельные саморезы 4,8×16 мм с пресс-шайбой, прижимая сетку к стенке. Сетка должна быть натянута без провисания.

Специалисты по дымоходным системам рекомендуют использовать для искроуловителя нержавеющую сетку марки AISI 304, которая выдерживает температуру до 600°C и не прогорает в течение 10-15 лет эксплуатации. Оцинкованная сетка служит 5-7 лет, после чего требует замены.

После завершения всех операций юбка дымника полностью готова. Осмотрите конструкцию на предмет острых краев, непроклепанных соединений и деформаций. Юбка должна представлять собой жесткий короб правильной геометрической формы с равномерным капельником по нижнему периметру и надежно закрепленным искроуловителем (если требуется).

Этап 4: Сборка конструкции

Финальный этап изготовления дымника — соединение готовой крышки с юбкой через опорные стойки в единую жесткую конструкцию. Правильная сборка обеспечивает устойчивость дымника к ветровым нагрузкам до 25-30 м/с и равномерное распределение веса крышки на основание.

Шаг 1. Изготовление и подготовка опорных стоек

Стойки служат опорой для крышки и определяют высоту просвета между крышкой и юбкой — этот параметр влияет на эффективность тяги. Оптимальная высота стоек для дымников размером 520×520 мм составляет 100-150 мм, что обеспечивает зазор 30-50 мм между краем крышки и верхним краем юбки.

1. Проверьте размеры стоек. Возьмите четыре заготовки стоек размером 40×130 мм, вырезанные на этапе раскроя. Проверьте, чтобы все четыре стойки были абсолютно идентичны — разница в длине более 2 мм приведет к перекосу крышки.
2. Разметьте линии сгиба крепежных лапок. На каждой стойке от обоих торцов отмерьте по 15 мм и проведите поперечные линии чертилкой. Эти участки будут загнуты под 90° для формирования крепежных лапок.
3. Согните крепежные лапки. Зажмите стойку в тисках или между брусом и краем верстака так, чтобы линия сгиба совпала с ребром опоры. Киянкой загните конец стойки строго под углом 90°. Повторите для второго конца стойки. Согните все четыре стойки идентичным образом.
4. Просверлите крепежные отверстия. В каждой крепежной лапке просверлите по два отверстия диаметром 4,2 мм на расстоянии 10-12 мм от краев лапки. Отверстия должны располагаться симметрично относительно центра стойки.

Важный момент: все лапки должны быть загнуты в одну сторону относительно плоскости стойки. Если одна лапка будет загнута в противоположную сторону, стойку невозможно будет правильно установить.

Шаг 2. Крепление стоек к юбке

Стойки устанавливаются по углам юбки с внутренней стороны — это обеспечивает максимальную жесткость конструкции и эстетичный внешний вид:

1. Разметьте положение стоек. Поставьте юбку на ровную поверхность верхним краем вверх. В каждом внутреннем углу приложите стойку так, чтобы нижняя крепежная лапка располагалась на верхнем краю юбки заподлицо. Стойка должна стоять строго вертикально, касаясь обеих стенок угла.
2. Отметьте точки сверления. Через готовые отверстия в лапке стойки маркером или шилом отметьте точки на стенке юбки. Уберите стойку и накерните точки — это предотвратит соскальзывание сверла при сверлении.
3. Просверлите отверстия в юбке. Сверлом 4,2 мм просверлите отверстия в намеченных точках. Держите дрель перпендикулярно поверхности стенки юбки для точного совпадения с отверстиями в лапке стойки.
4. Закрепите первую стойку. Совместите стойку с просверленными отверстиями, вставьте две заклепки и заклепайте их заклепочником. Проверьте вертикальность стойки строительным уровнем — при отклонении высверлите заклепки и повторите операцию.
5. Установите остальные стойки. Аналогичным образом закрепите три оставшиеся стойки по углам юбки. После установки всех стоек проверьте их высоту — верхние концы всех четырех стоек должны находиться на одном уровне с точностью ±1-2 мм.

Профессиональные жестянщики рекомендуют перед окончательной клепкой стоек собрать всю конструкцию "насухо" на временных крепежах (проволока или малярная лента), установить крышку и проверить общую геометрию. Только убедившись в правильности сборки, выполняют окончательное крепление заклепками.

Шаг 3. Установка и фиксация крышки

Крышка устанавливается на верхние лапки стоек и фиксируется заклепками:

1. Установите крышку на стойки. Аккуратно опустите готовую крышку на верхние крепежные лапки четырех стоек. Крышка должна располагаться строго горизонтально — проверьте уровнем в двух перпендикулярных направлениях.
2. Выровняйте положение крышки. Расположите крышку так, чтобы выступы со всех четырех сторон были одинаковыми. Для дымников 510х510 мм и других стандартных размеров зазор между краем крышки и верхним краем юбки должен составлять 30-50 мм по всему периметру.
3. Зафиксируйте положение крышки. Временно закрепите крышку малярной лентой или струбцинами к стойкам, чтобы она не сдвинулась при сверлении отверстий.
4. Просверлите отверстия для крепления. Через готовые отверстия в верхних лапках стоек просверлите отверстия в скатах крышки. Важно сверлить изнутри конструкции наружу, чтобы заусенцы от сверления оказались снаружи и были незаметны.
5. Установите заклепки. Заклепайте крышку к стойкам — по 2 заклепки на каждую стойку, всего 8 заклепок. После установки всех заклепок снимите временные фиксаторы (ленту или струбцины).

Шаг 4. Финальная проверка и доработка

После полной сборки выполните комплексную проверку готового изделия:

• Проверка жесткости. Возьмите дымник двумя руками за противоположные углы юбки и слегка покачайте. Конструкция должна быть абсолютно жесткой без люфтов, скрипов и прогибов. Если есть подвижность, усильте проблемный узел дополнительными заклепками.
• Проверка горизонтальности. Поставьте дымник на ровную поверхность и положите уровень на крышку. Крышка должна быть строго горизонтальна — допустимое отклонение не более 2-3 мм на 500 мм длины.
• Проверка симметричности. Измерьте рулеткой расстояние от края крышки до верхнего края юбки с четырех сторон. Все четыре расстояния должны быть равны с точностью ±5 мм.
• Осмотр на дефекты. Внимательно осмотрите все соединения. Убедитесь, что все заклепки плотно стянули металл, нет зазоров в швах, отсутствуют острые выступающие края. При обнаружении острых кромок зачистите их напильником.

Готовый дымник должен представлять собой прочную цельную конструкцию весом 2,5-4,5 кг (в зависимости от размера и толщины металла). Правильно собранный дымник из оцинкованной стали толщиной 0,5-0,7 мм выдерживает статическую нагрузку на крышку до 15-20 кг без деформаций.

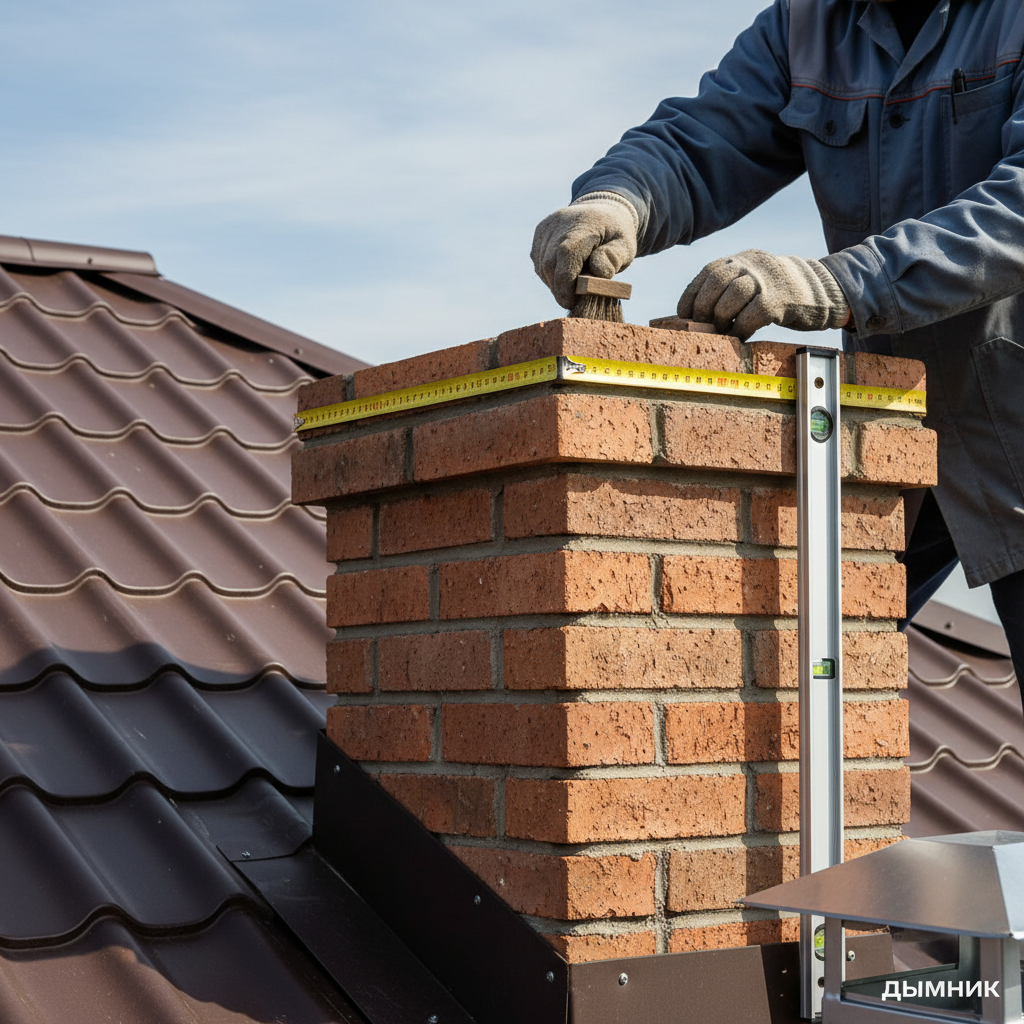

Установка дымника на кирпичную трубу

Монтаж дымника на кирпичную трубу требует соблюдения технологии крепления и герметизации для обеспечения надежной фиксации и защиты кладки от влаги. Работы проводятся на высоте, поэтому необходимо обеспечить безопасный доступ к трубе и страховку исполнителя.

Общие требования к установке дымника:

Высота установки

Дымник устанавливают на верхний ряд кирпичной кладки трубы. Нижний край юбки должен перекрывать верхний ряд кирпичей на 40-60 мм для эффективной защиты от затекания воды.

Центровка конструкции

Дымник должен располагаться строго по центру трубы с равными зазорами по всем сторонам. Смещение более 10 мм ухудшает внешний вид и может нарушить отвод воды.

Вертикальность стоек

Все стойки дымника должны быть строго вертикальны. Отклонение приводит к перекосу крышки и накоплению снега на одной стороне.

Количество точек крепления

Минимальное количество точек крепления для дымников размером до 600×600 мм — 4 штуки (по одной на каждую сторону). Для дымников 640х640 мм и более крупных требуется 6-8 точек крепления для надежной фиксации.

Безопасность работ на высоте: установку дымника проводите только в сухую безветренную погоду. Обязательно используйте страховочный пояс, закрепленный к анкеру на коньке крыши или дымовой трубе. Не работайте на скользкой или обледеневшей кровле.

Выбор способа крепления

Способ крепления дымника зависит от веса конструкции, типа кирпича и условий эксплуатации:

Для стандартных дымников из оцинкованной стали оптимальны кровельные саморезы с дюбелями — они обеспечивают достаточную прочность при простоте монтажа. Анкерные болты используют для тяжелых конструкций из нержавеющей стали или меди, а также для дымников сложной формы с дополнительными элементами (флюгер, искрогаситель).

Последовательность установки дымника:

1. Подготовьте трубу к установке: очистите верхний ряд кладки, проверьте размеры, при необходимости выполните гидроизоляцию (подробно в следующем разделе).
2. Поднимите дымник на крышу, соблюдая осторожность — не деформируйте крышку и стойки при транспортировке.
3. Установите дымник на трубу, отцентрируйте его положение и проверьте вертикальность стоек уровнем.
4. Выполните крепление выбранным способом (саморезами или анкерами), равномерно затягивая крепеж по всем сторонам.
5. Загерметизируйте места крепления и стык юбки с кирпичной кладкой термостойким герметиком.
6. Проверьте надежность крепления — дымник не должен качаться или сдвигаться при нажатии рукой.

Специалисты по монтажу дымоходных систем рекомендуют устанавливать дымники весной или осенью, когда температура воздуха составляет +10...+20°C. При таких условиях герметик полимеризуется оптимально, обеспечивая максимальную герметичность соединений. Зимой при температуре ниже -5°C большинство герметиков теряют эластичность и плохо схватываются с кирпичом.

После установки рекомендуется провести контрольный осмотр через 2-3 недели эксплуатации. Проверьте затяжку крепежа (при необходимости подтяните), осмотрите герметичность швов, убедитесь в отсутствии следов протечек на кирпичной кладке под юбкой дымника.

Подготовка трубы к установке

Качественная подготовка кирпичной трубы определяет надежность крепления дымника и долговечность всей конструкции. Пропуск этапа подготовки приводит к ослаблению крепежа, протечкам и преждевременному разрушению кладки.

Шаг 1. Очистка и осмотр верхнего ряда кладки

Перед установкой дымника верхний ряд кирпичной кладки необходимо тщательно очистить и проверить на наличие дефектов:

1. Удалите загрязнения. Жесткой щеткой или веником очистите верхнюю поверхность трубы от пыли, сажи, наледи, листьев и другого мусора. Особое внимание уделите углам и швам между кирпичами — там скапливается основная масса загрязнений.
2. Проверьте состояние кладки. Осмотрите кирпичи верхнего ряда на наличие трещин, сколов и высолов (белый налет). Простучите кирпичи молотком — звук должен быть звонким, без дребезжания. Глухой звук указывает на разрушение кирпича изнутри.
3. Оцените состояние швов. Проверьте цементные швы между кирпичами. Швы не должны иметь трещин, крошиться или выкрашиваться. Если раствор в швах разрушен на глубину более 5-10 мм, требуется частичное восстановление кладки.
4. Устраните дефекты. Расшейте разрушенные швы на глубину до плотного раствора, промойте водой и заполните свежим цементно-песчаным раствором марки М150. Треснувшие кирпичи при возможности замените новыми. Дайте отремонтированным участкам высохнуть минимум 3-5 дней перед установкой дымника.

Важно: если верхний ряд кладки сильно разрушен (более 30% площади), установку дымника следует отложить до полного восстановления трубы. Крепление дымника к ослабленной кладке ненадежно и может привести к обрушению конструкции при сильном ветре.

Шаг 2. Контрольные измерения и проверка соответствия размеров

Перед подъемом дымника на крышу проведите контрольные измерения трубы:

• Измерьте периметр трубы. Рулеткой измерьте внешние размеры трубы по верхнему ряду кладки. Для прямоугольной трубы измерьте длину и ширину, для квадратной — размер стороны. Запишите точные значения с точностью до 5 мм.
• Проверьте соответствие дымника. Внутренний размер юбки дымника должен быть на 5-15 мм больше внешнего размера трубы для свободной посадки. Например, для трубы 380×380 мм подходит дымник с внутренним размером юбки 390×390 мм (внешний размер 520×520 мм при высоте юбки 100 мм и толщине металла 0,7 мм).
• Проверьте прямоугольность трубы. Измерьте обе диагонали прямоугольной или квадратной трубы. Они должны быть равны с точностью ±10 мм. Если диагонали различаются значительно, труба имеет ромбовидную форму — потребуется подгонка юбки дымника пассатижами.
• Выполните пробную примерку. Если есть возможность безопасного доступа, выполните "сухую" примерку дымника на трубе без крепления. Это позволит выявить несоответствия размеров и при необходимости подогнать конструкцию на земле, а не на высоте.

Шаг 3. Гидроизоляция верхнего ряда кладки (опционально)

Для дополнительной защиты кирпичной кладки от влаги рекомендуется выполнить гидроизоляцию верхнего ряда перед установкой дымника:

1. Нанесите гидроизоляционный состав. Кистью нанесите на верхнюю поверхность кирпичей проникающую гидроизоляцию (типа Пенетрон, Кальматрон) или битумную мастику. Состав должен впитаться в кирпич на глубину 3-5 мм, закрывая поры и микротрещины.
2. Уложите рулонную гидроизоляцию (для регионов с обильными осадками). Вырежьте из рубероида или гидроизола полосу шириной на 60-80 мм больше периметра трубы. Уложите полосу на верхний ряд кладки, завернув края вниз на 30-40 мм по всем сторонам. Зафиксируйте края битумной мастикой или герметиком.
3. Дайте составу высохнуть. Выдержите технологическую паузу согласно инструкции к гидроизоляционному материалу (обычно 2-24 часа при температуре +15...+25°C). Не устанавливайте дымник на невысохшую гидроизоляцию — это нарушит адгезию.

Шаг 4. Разметка точек крепления

Точная разметка мест установки крепежа упрощает монтаж и обеспечивает правильное положение дымника:

1. Установите дымник на трубу. Аккуратно наденьте юбку дымника на верхний ряд кладки. Отцентрируйте положение — зазоры между внутренней поверхностью юбки и кирпичом должны быть равномерными со всех сторон.
2. Проверьте горизонтальность. Положите строительный уровень на верхний край юбки. При необходимости подложите под низкую сторону тонкие пластины металла или щепки для выравнивания.
3. Отметьте точки крепления. Маркером отметьте на стенках юбки точки установки крепежа. Располагайте точки на высоте 30-40 мм от верхнего края юбки по центру каждой стороны. Для дымника 520×520 мм достаточно 4 точек (по одной на сторону), для более крупных конструкций — 6-8 точек.
4. Снимите дымник и перенесите разметку на кирпич. Через отмеченные точки на юбке просверлите тонким сверлом 3 мм сквозные отверстия. Установите юбку обратно на трубу в том же положении и через отверстия маркером отметьте точки на кирпичной кладке. Снимите дымник — разметка готова для сверления основных отверстий.

Монтажники-высотники рекомендуют при установке дымников выше 6 метров от уровня земли использовать временное крепление на струбцинах или проволоке. После фиксации дымника струбцинами у мастера освобождаются руки для работы перфоратором и шуруповертом, что повышает безопасность и качество монтажа на большой высоте.

После завершения подготовки труба готова к установке дымника. Все инструменты и крепежные материалы должны быть под рукой, чтобы процесс монтажа прошел быстро и без задержек — длительное пребывание на крыше повышает риск несчастного случая.

Способ 1: Крепление саморезами

Крепление саморезами с пластиковыми дюбелями — наиболее распространенный и простой способ монтажа дымников массой до 4 кг на кирпичную трубу. Метод подходит для стандартных конструкций из оцинкованной стали размером до 600×600 мм и обеспечивает надежную фиксацию при правильном выполнении.

Требуемые инструменты и материалы:

• Перфоратор или ударная дрель мощностью от 600 Вт
• Бур по бетону диаметром 8 мм длиной 100-120 мм
• Шуруповерт аккумуляторный или отвертка
• Дюбели нейлоновые 8×60 мм — 4-8 шт (в зависимости от размера дымника)
• Саморезы кровельные 4,8×60 мм с шестигранной головкой и резиновой шайбой — 4-8 шт
• Строительный уровень 400-600 мм
• Маркер для разметки

Выбор крепежа: для кирпичной кладки используйте дюбели из морозостойкого нейлона PA6 с распорной зоной не менее 40 мм. Саморезы должны иметь оцинкованное или полимерное покрытие для защиты от коррозии и резиновую уплотнительную шайбу для герметизации отверстия.

Пошаговая инструкция по креплению:

1. Установите дымник на трубу. Наденьте юбку дымника на верхний ряд кирпичной кладки, отцентрируйте положение конструкции. Проверьте уровнем горизонтальность верхнего края юбки — при необходимости подложите под низкую сторону тонкие металлические пластины толщиной 1-2 мм.
2. Разметьте точки сверления. Для дымников 520х390 мм и аналогичных размеров достаточно 4 точек крепления — по одной в центре каждой стороны юбки на высоте 30-40 мм от верхнего края. Для конструкций более 600 мм рекомендуется 6-8 точек.
3. Просверлите направляющие отверстия в юбке. Не снимая дымник с трубы, просверлите сверлом 5 мм отверстия в стенках юбки в намеченных точках. Сверление выполняйте изнутри наружу, чтобы заусенцы оказались снаружи и не мешали плотной посадке дымника.
4. Просверлите отверстия в кирпичной кладке. Через готовые отверстия в юбке буром 8 мм просверлите отверстия в кирпиче на глубину 60-70 мм. Держите перфоратор строго перпендикулярно поверхности стенки трубы. Для пустотелого кирпича сверлите в цементных швах — там крепление будет надежнее.
5. Очистите отверстия от пыли. Продуйте каждое отверстие резиновой грушей или строительным пылесосом. Буровая пыль снижает несущую способность дюбеля на 30-40%, поэтому тщательная очистка обязательна.
6. Установите дюбели. Окуните каждый дюбель в жидкий цементно-песчаный раствор (консистенция сметаны) или эпоксидный клей. Вставьте дюбель в отверстие и забейте молотком заподлицо с поверхностью кирпича. Обработка дюбеля раствором повышает прочность крепления в 1,5-2 раза.
7. Дайте раствору схватиться. Если использовали цементный раствор, выдержите паузу 30-40 минут для первичного схватывания. При использовании эпоксидного клея — 2-4 часа до полной полимеризации. Без раствора можно крепить сразу.
8. Закрутите саморезы. Шуруповертом или отверткой вкрутите кровельные саморезы через юбку в дюбели. Затягивайте саморезы равномерно по всем точкам крепления, переходя от одной стороны к противоположной. Момент затяжки — умеренный, до начала деформации резиновой шайбы, но не более.
9. Проверьте надежность крепления. Попробуйте сдвинуть дымник рукой — он должен быть неподвижен. Проверьте затяжку всех саморезов — недокрученный саморез ослабнет от вибрации при ветре.

Специалисты по монтажу рекомендуют не затягивать саморезы "до упора" с максимальным усилием. Избыточный момент затяжки (более 10-15 Нм) может привести к растрескиванию кирпича или срыву резьбы в дюбеле. Признак правильной затяжки — резиновая шайба слегка сжата (на 30-40% толщины), но не полностью расплющена.

Особенности крепления саморезами:

Преимущества крепления саморезами: простота монтажа, доступность крепежа, возможность демонтажа дымника для обслуживания дымохода без повреждения кирпичной кладки. Недостатки: ограничение по массе конструкции, постепенное ослабление крепления в пустотелом кирпиче через 10-12 лет эксплуатации.

Способ 2: Крепление анкерными болтами

Крепление анкерными болтами применяется для тяжелых дымников массой 4-8 кг, конструкций из нержавеющей стали или меди, а также в регионах с сильными ветровыми нагрузками. Анкерное крепление обеспечивает в 2-3 раза большую несущую способность по сравнению с саморезами и гарантирует неподвижность дымника при порывах ветра до 35-40 м/с.

Типы анкеров для крепления дымников:

Клиновой анкер (забивной)

Стальной болт с распорной втулкой, которая расклинивается при затяжке гайки. Диаметр 8-10 мм, длина 80-120 мм. Обеспечивает нагрузку на вырыв до 400-600 кг в полнотелом кирпиче. Оптимален для большинства случаев.

Химический анкер

Металлическая шпилька М8-М10, фиксируемая в отверстии двухкомпонентным клеевым составом на основе эпоксидной смолы или полиэфира. Применяется для старого или пористого кирпича, где механические анкеры держатся плохо. Нагрузка на вырыв до 800-1000 кг.

Анкер-шуруп

Болт с резьбой по всей длине, вкручиваемый в предварительно просверленное отверстие. Применяется редко из-за риска растрескивания кирпича при закручивании.

Рекомендация: для кирпичных труб оптимальны клиновые анкеры диаметром 8 мм длиной 100 мм или 10 мм длиной 120 мм. Они обеспечивают надежное крепление при минимальном риске повреждения кладки.

Инструменты и материалы для анкерного крепления:

• Перфоратор профессиональный мощностью от 800 Вт
• Буры по бетону: 8 мм длиной 120 мм (для анкера 8×100) или 10 мм длиной 140 мм (для анкера 10×120)
• Накидной или рожковый ключ под размер гайки анкера (обычно 13 или 17 мм)
• Динамометрический ключ для контроля момента затяжки (опционально)
• Клиновые анкеры — 4-6 шт в зависимости от размера дымника
• Шайбы увеличенные диаметром 24-30 мм — по количеству анкеров
• Резиновая груша или пылесос для очистки отверстий

Технология установки на анкерные болты:

1. Установите и отцентрируйте дымник. Наденьте конструкцию на трубу, выровняйте положение. Для тяжелых дымников используйте временную фиксацию проволокой или струбцинами, чтобы освободить руки для работы.
2. Разметьте точки крепления. Для стандартных дымников размером 520×520 мм достаточно 4 анкеров — по одному на каждую сторону. Для конструкций более 700 мм или особо тяжелых (медные, с флюгером) используйте 6 анкеров. Точки располагайте на высоте 40-50 мм от верхнего края юбки.
3. Просверлите отверстия в юбке. Сверлом 9 мм (для анкера 8 мм) или 11 мм (для анкера 10 мм) просверлите сквозные отверстия в стенках юбки. Диаметр отверстия должен быть на 1 мм больше диаметра анкера для свободного прохождения болта.
4. Просверлите отверстия в кирпиче. Через отверстия в юбке буром просверлите отверстия в кирпичной кладке на глубину 100-120 мм. Используйте перфоратор в режиме удара с вращением. Сверление ведите строго перпендикулярно поверхности, избегая перекосов.
5. Тщательно очистите отверстия. Несколько раз введите и выведите бур из отверстия без вращения, чтобы извлечь основную массу пыли. Затем продуйте отверстие грушей или пылесосом — внутри не должно оставаться буровой крошки.
6. Установите анкеры. Вставьте анкерный болт через отверстие в юбке дымника в отверстие в кирпиче. Легкими ударами молотка через деревянную прокладку забейте анкер до упора — головка болта должна плотно прижаться к наружной стенке юбки через шайбу.
7. Затяните гайки анкеров. Накидным ключом затяните гайку каждого анкера. Момент затяжки для кирпича — 15-20 Нм (для анкера 8 мм) или 20-25 Нм (для анкера 10 мм). Затягивайте анкеры равномерно, переходя от одного к противоположному, чтобы избежать перекоса дымника.
8. Проверьте затяжку через 2-3 дня. После первых циклов нагрева-охлаждения дымохода возможна небольшая усадка кладки. Проверьте момент затяжки всех анкеров и при необходимости подтяните на 1/4-1/2 оборота гайки.

Монтажники с многолетним опытом рекомендуют перед затяжкой анкеров нанести на резьбу болта тонкий слой высокотемпературной смазки или графитовой пасты. Это предотвращает прикипание резьбы от перепадов температур и позволит демонтировать дымник через 10-15 лет эксплуатации без срезания анкеров болгаркой.

Сравнение механических и химических анкеров:

Анкерное крепление обеспечивает максимальную надежность фиксации дымника и рекомендуется для всех конструкций массой более 4 кг. При правильной установке срок службы анкерного крепления составляет 25-30 лет без необходимости обслуживания.

Герметизация соединений

Герметизация стыка юбки дымника с кирпичной кладкой — обязательный завершающий этап монтажа, обеспечивающий защиту от проникновения влаги под конструкцию и в швы кладки. Качественная герметизация предотвращает образование наледи зимой, разрушение кирпича от замерзания воды и коррозию крепежных элементов.

Выбор герметика для дымников

Для герметизации дымников используют термостойкие герметики, выдерживающие температуру от -50°C до +300°C и обладающие высокой эластичностью:

Силиконовый термостойкий герметик

Нейтральный силиконовый состав с рабочей температурой до +300°C (кратковременно до +350°C). Сохраняет эластичность в широком диапазоне температур, имеет отличную адгезию к металлу, кирпичу и бетону. Срок службы 15-20 лет. Оптимальный выбор для большинства случаев.

Силикатный (огнеупорный) герметик

Состав на основе силикатов, выдерживающий температуру до +1500°C. Применяется для герметизации печных труб и дымоходов твердотопливных котлов. После полимеризации становится жестким и хрупким, плохо переносит вибрацию. Срок службы 10-12 лет.

Битумная мастика

Недорогой материал на основе битума с минеральными наполнителями. Рабочая температура до +80°C. Подходит только для вентиляционных труб без нагрева. Для дымовых труб не применяется из-за низкой термостойкости.

Важно: не используйте кислотные силиконовые герметики (с запахом уксуса) для герметизации дымников из оцинкованной стали. Уксусная кислота, выделяющаяся при полимеризации, вызывает коррозию цинкового покрытия. Применяйте только нейтральные силиконовые герметики.

Рекомендуемые марки герметиков:

• Makroflex HA147 — нейтральный силиконовый, +300°C, черный/прозрачный, туба 290 мл, цена 350-450 руб
• Soudal Heat Resistant — высокотемпературный силиконовый, +300°C, красно-коричневый, туба 280 мл, цена 400-500 руб
• Penosil Premium +250°C — термостойкий силиконовый, +250°C, черный, туба 310 мл, цена 300-400 руб
• Tytan 1500°C — силикатный огнеупорный, +1500°C, серый, картридж 310 мл, цена 550-700 руб

Для герметизации одного дымника размером 520×520 мм требуется 100-150 мл герметика (около половины тубы 310 мл).

Технология герметизации дымника:

1. Подготовьте поверхности. Очистите нижний край юбки дымника и верхний ряд кирпичной кладки от пыли, грязи и масляных пятен жесткой щеткой или ветошью. Обезжирьте поверхности ацетоном или уайт-спиритом — герметик наносится только на чистые сухие поверхности.
2. Оклейте малярной лентой зону герметизации. Наклейте малярную ленту шириной 30-50 мм на кирпичную кладку на 5-10 мм ниже края юбки дымника и на наружную поверхность юбки на 5-10 мм выше кирпича. Лента защитит поверхности от загрязнения герметиком и обеспечит ровный шов.
3. Заполните зазор герметиком. Вставьте тубу с герметиком в монтажный пистолет. Срежьте носик тубы под углом 45° на диаметре 5-7 мм. Заполните зазор между юбкой и кирпичом по всему периметру непрерывным движением, выдавливая герметик равномерной полосой.
4. Разгладьте шов. Смочите палец или шпатель в мыльном растворе и разгладьте нанесенный герметик одним движением вдоль всего шва. Герметик должен заполнить зазор и образовать плавный переход от юбки к кирпичу шириной 15-20 мм.
5. Удалите малярную ленту. Сразу после разглаживания, пока герметик не начал схватываться (в течение 5-10 минут), аккуратно снимите малярную ленту под углом 45°. Получится ровный аккуратный шов без подтеков.
6. Загерметизируйте места установки крепежа. Нанесите небольшое количество герметика вокруг каждого самореза или анкерного болта, закрывая отверстие в юбке. Это предотвратит затекание воды через крепежные отверстия.
7. Дайте герметику полимеризоваться. Силиконовый герметик схватывается за 2-3 часа при температуре +20°C и влажности 50-60%. Полная полимеризация наступает через 24 часа. До полного затвердевания не подвергайте шов механическим воздействиям.

Специалисты по герметизации рекомендуют проводить работы при температуре воздуха от +5°C до +30°C и относительной влажности не менее 40%. При температуре ниже +5°C силиконовый герметик плохо полимеризуется и не набирает требуемой прочности. При влажности менее 40% время полимеризации увеличивается до 48-72 часов.

Дополнительная герметизация для регионов с обильными осадками:

В регионах с годовым количеством осадков более 600-800 мм/год рекомендуется усиленная герметизация:

• Установите дополнительный гидроизоляционный фартук из оцинкованной стали шириной 80-100 мм под юбкой дымника с заворотом вниз на 40-60 мм
• Закрепите фартук к кирпичной кладке дюбелями с шагом 150-200 мм
• Загерметизируйте верхний край фартука к юбке дымника и нижний край к кирпичу силиконовым герметиком
• Для дымников коричневых и других цветных конструкций подберите герметик в тон покрытию для сохранения эстетики

Правильно выполненная герметизация обеспечивает полную водонепроницаемость соединения дымника с трубой и продлевает срок службы кирпичной кладки на 20-30%. Рекомендуется ежегодно весной осматривать герметизирующий шов и при обнаружении трещин обновлять герметизацию.

Типичные ошибки при изготовлении и установке

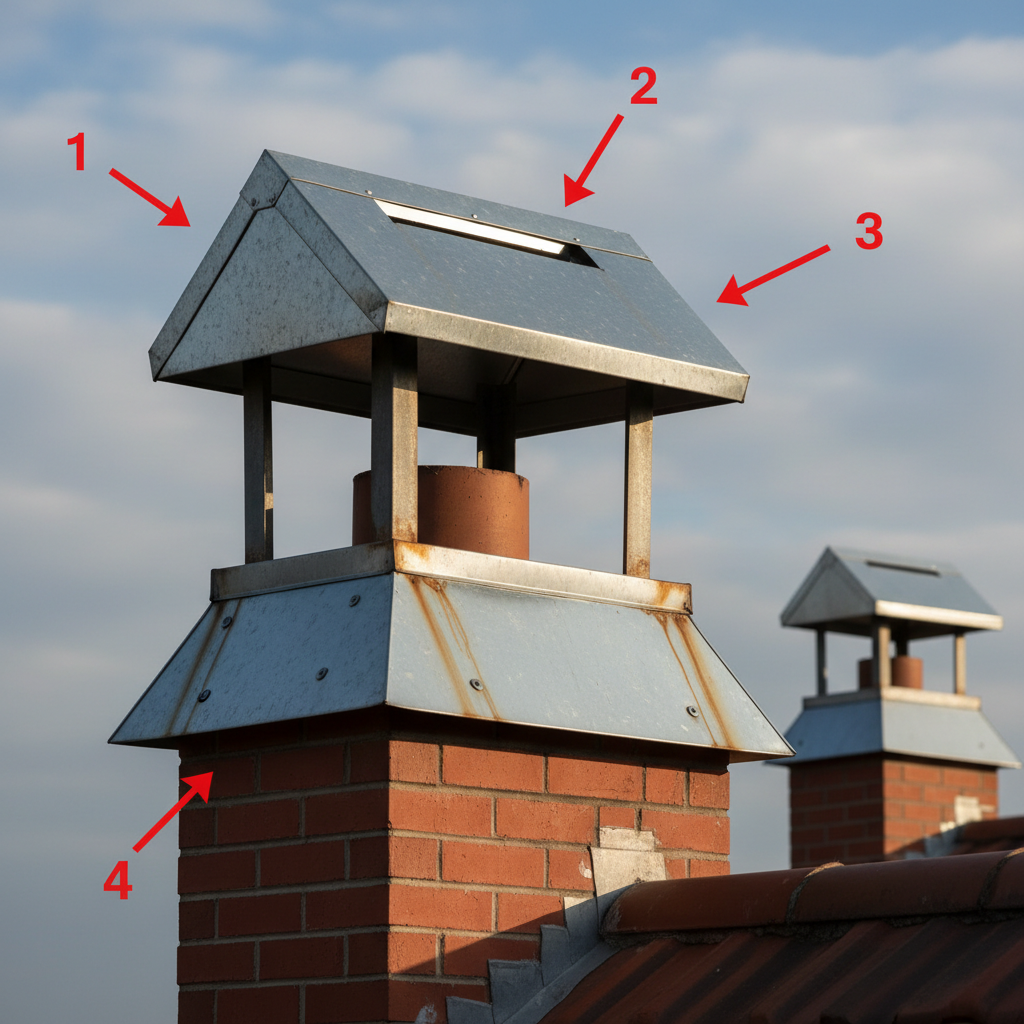

Ошибки при изготовлении и монтаже дымников приводят к снижению эффективности защиты дымохода, ухудшению тяги, преждевременному разрушению конструкции и протечкам в кирпичную кладку. По статистике монтажных организаций, до 40% самостоятельно изготовленных дымников имеют те или иные дефекты, требующие доработки или полной переделки. Знание типичных ошибок и способов их предотвращения позволяет избежать лишних затрат времени и материалов.

Ошибки на этапе изготовления дымника

Критическая ошибка: использование для изготовления тонкого металла толщиной менее 0,45 мм. Такие дымники деформируются от ветровых нагрузок и служат 3-5 лет вместо 15-20 лет при толщине 0,5-0,7 мм. Оптимальная толщина оцинкованной стали для дымников — 0,5-0,7 мм, для нержавеющей — 0,4-0,6 мм.

Ошибки при монтаже дымника на трубу

Неправильная установка готового дымника сводит на нет качество изготовления и приводит к серьезным проблемам в эксплуатации:

• Смещение дымника от центра трубы более 15-20 мм. Приводит к неравномерным зазорам, ухудшению внешнего вида, возможности срыва ветром с одной стороны. Решение: при установке используйте рулетку для контроля равенства зазоров со всех четырех сторон.
• Крепление к разрушенной кладке. Саморезы или анкеры в треснувшем кирпиче или рассыпающемся растворе не держат нагрузку. Дымник может сорваться при первом же сильном ветре. Решение: перед установкой обязательно ремонтируйте дефектные участки кладки, ждите полного схватывания раствора 5-7 дней.
• Недостаточное количество точек крепления. Для дымника 520×520 мм используется 2-3 самореза вместо минимально необходимых 4 штук. Результат — расшатывание конструкции, поломка крепежа. Решение: соблюдайте норму крепления — минимум 4 точки для размера до 600 мм, 6-8 точек для более крупных конструкций.
• Чрезмерная затяжка крепежа. Саморезы или анкеры затягиваются с избыточным моментом, что приводит к растрескиванию кирпича вокруг крепежного отверстия. Решение: затягивайте крепеж до начала деформации резиновой шайбы, но не более. Используйте динамометрический ключ или насадку на шуруповерт.
• Установка без герметизации стыка. Зазор между юбкой и кирпичом остается открытым, вода затекает под дымник. Последствия: образование наледи зимой, разрушение кладки от замерзания воды, коррозия крепежа. Решение: обязательно герметизируйте стык термостойким силиконовым герметиком по всему периметру.
• Монтаж при отрицательной температуре. Установка дымника при температуре ниже -5°C с использованием обычного герметика. Герметик не полимеризуется, теряет адгезию, через 2-3 месяца отслаивается. Решение: проводите монтаж при температуре от +5°C до +30°C или используйте специальный зимний герметик.
• Отсутствие предварительной примерки. Дымник поднимают на крышу и обнаруживают несоответствие размеров. Приходится спускаться, дорабатывать конструкцию, что опасно и отнимает время. Решение: выполняйте контрольную "сухую" примерку на земле перед подъемом на крышу.

Монтажники с опытом работы более 10 лет утверждают, что 70-80% проблем с дымниками связаны не с качеством изготовления, а с ошибками установки. Наиболее частая причина — спешка при монтаже и пренебрежение этапом герметизации. Дымник, изготовленный с небольшими дефектами, но правильно установленный и загерметизированный, прослужит дольше идеально изготовленного, но установленного с нарушениями.

Последствия критических ошибок

Некоторые ошибки приводят не только к сокращению срока службы дымника, но и к опасным ситуациям:

Обледенение и закупорка дымохода

При неправильной конструкции крышки (слишком малый угол наклона скатов менее 30° или недостаточный зазор между крышкой и юбкой менее 30 мм) скапливается снег и образуется наледь. В сильный мороз наледь может полностью перекрыть выход дыма, что приводит к задымлению помещения и отравлению угарным газом.

Ухудшение тяги дымохода

Установка дымника с недостаточным внутренним размером юбки (зазор между дымоходом и юбкой менее 20 мм) или с искроуловителем слишком мелкой ячейки (менее 5×5 мм) создает сопротивление выходу дыма. Результат — снижение тяги на 15-30%, задымление при растопке, снижение КПД отопительного прибора.

Срыв дымника ветром

Недостаточное количество или слабое крепление приводит к срыву конструкции при порывах ветра более 20-25 м/с. Падение дымника с высоты может повредить кровлю, фасад здания, травмировать людей. Особенно опасно для тяжелых дымников из нержавеющей стали и меди массой 5-8 кг.

Коррозия и разрушение кирпичной кладки

Отсутствие герметизации или использование некачественного герметика позволяет воде затекать под юбку дымника. За 2-3 года активной эксплуатации влага разрушает раствор в швах верхних рядов кладки, приводя к необходимости капитального ремонта трубы.

Как избежать ошибок: чек-лист перед началом работ

Перед изготовлением и установкой дымника проверьте готовность по следующим пунктам:

1. Точно измерены размеры трубы (с точностью ±5 мм), рассчитаны размеры дымника с учетом зазоров и свесов
2. Подготовлены все необходимые инструменты и материалы согласно списку
3. Изготовлены картонные шаблоны для сложных элементов (треугольные фронтоны, скаты)
4. Металл имеет достаточную толщину (0,5-0,7 мм для оцинковки, 0,4-0,6 мм для нержавейки)
5. При раскрое оставлены припуски 10-15 мм на соединения внахлест
6. Все четыре стойки имеют одинаковую высоту с точностью ±2 мм
7. Выполнена предварительная "сухая" сборка конструкции для проверки геометрии
8. Состояние кирпичной кладки оценено, дефектные участки отремонтированы за 5-7 дней до монтажа
9. Погода для монтажа подходящая: температура +5...+30°C, отсутствие дождя и сильного ветра
10. Подготовлены средства страховки для безопасной работы на высоте (страховочный пояс, веревка)

Изучение готовых решений профессиональных производителей, таких как дымники Строй Макс или дымники Модерн, поможет понять правильную конструкцию и избежать типичных ошибок самодельных изделий. Обращайте внимание на детали: форму капельника, высоту стоек, способ соединения элементов — эти нюансы отработаны годами практики.

Соблюдение технологии изготовления и монтажа, использование качественных материалов и крепежа, тщательная проверка на каждом этапе — гарантия того, что дымник прослужит 15-20 лет без проблем и обеспечит надежную защиту кирпичной трубы от атмосферных воздействий.
