Искрогаситель на трубу бани: как выбрать и установить для пожарной безопасности

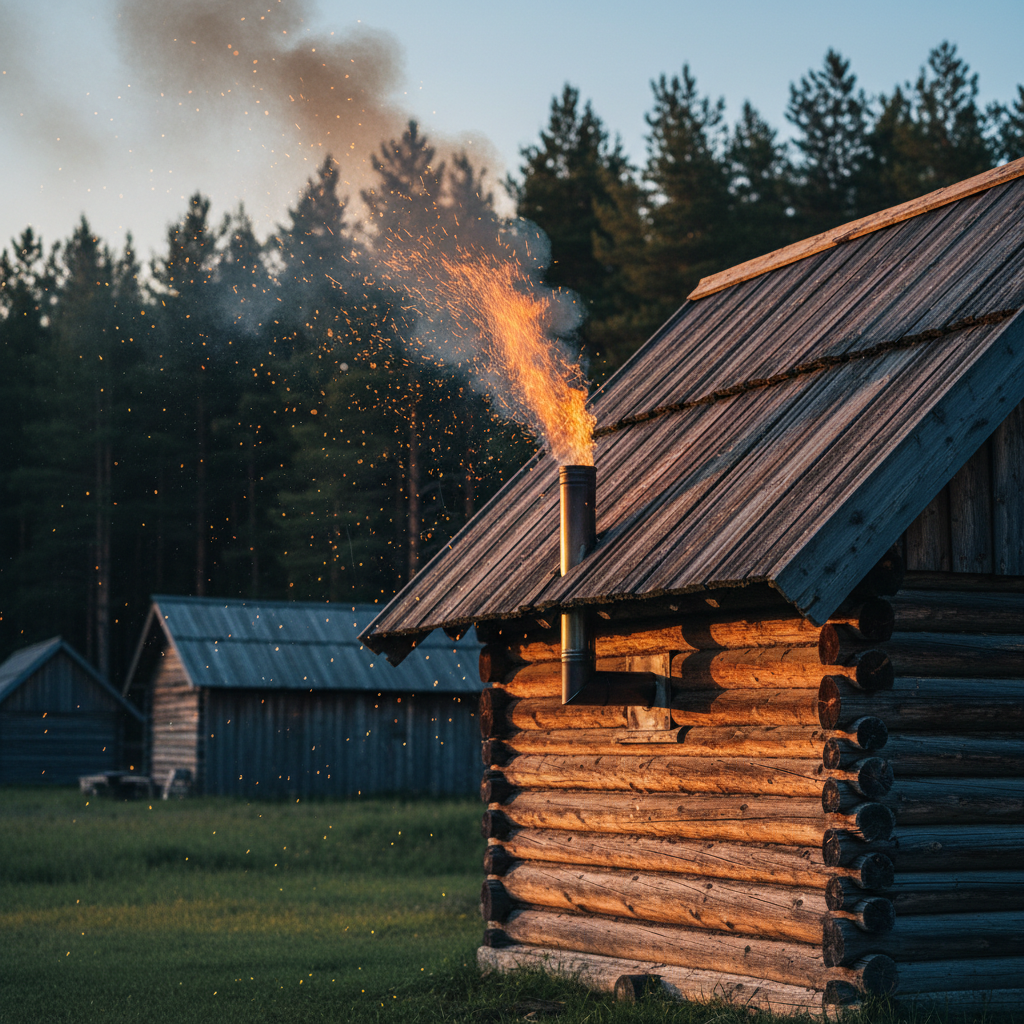

Когда искрогаситель на дымоход обязателен

Установка искрогасителя на дымоход регламентируется правилами пожарной безопасности и зависит от типа кровли, расположения бани и окружающих построек. В некоторых случаях это устройство становится обязательным требованием, невыполнение которого грозит штрафами и реальным риском пожара.

Обязательная установка искрогасителя требуется при наличии хотя бы одного из следующих условий:

• Баня покрыта горючими материалами — мягкая кровля, битумная черепица, деревянная крыша
• Расстояние от бани до леса или деревьев составляет менее 50 метров
• Рядом с баней находятся деревянные постройки, сараи или жилые дома на расстоянии до 15 метров
• Дымоход установлен на здании с деревянными конструкциями стропильной системы
• В качестве топлива используются дрова хвойных пород, которые дают больше искр

По статистике МЧС России, около 40% пожаров на дачных участках происходит из-за искр, вылетающих из печных труб бань и домов. Установка искрогасителя снижает этот риск на 85-92%.

Требования пожарной безопасности для бань

Согласно СП 7.13130.2013 и СНиП 41-01-2003, дымоходы твердотопливных печей должны оборудоваться искроулавливающими устройствами в зданиях с кровлей из горючих материалов. Нормативы четко определяют случаи обязательной установки защиты от искр.

Основные требования пожарной безопасности:

1. Искрогаситель обязателен для всех бань с кровлей класса горючести Г3 и Г4

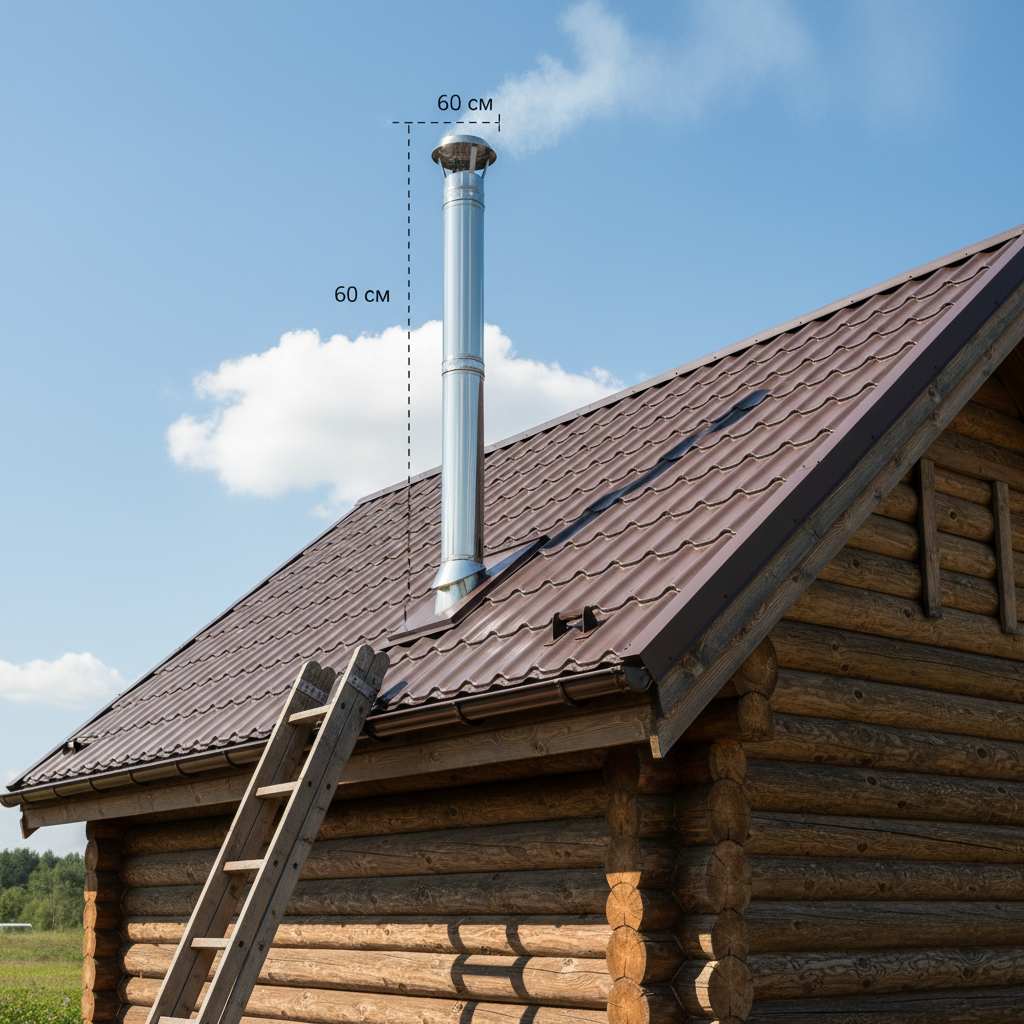

2. Высота дымохода над коньком крыши должна быть не менее 0,5 метра
3. При расстоянии до леса менее 100 метров установка искрогасителя строго обязательна
4. Сетка искрогасителя должна выдерживать температуру не менее 800°C
5. Размер ячеек сетки не должен превышать 5 мм для эффективного улавливания искр

ВАЖНО: При проверке пожарной инспекцией отсутствие искрогасителя на бане с горючей кровлей может повлечь штраф от 2000 до 3000 рублей для физических лиц и до 30000 рублей для юридических лиц.

СОВЕТ: Даже если ваша баня не попадает под обязательные требования, установка искрогасителя рекомендуется для дополнительной безопасности. Стоимость устройства в 10-15 раз ниже возможного ущерба от пожара.

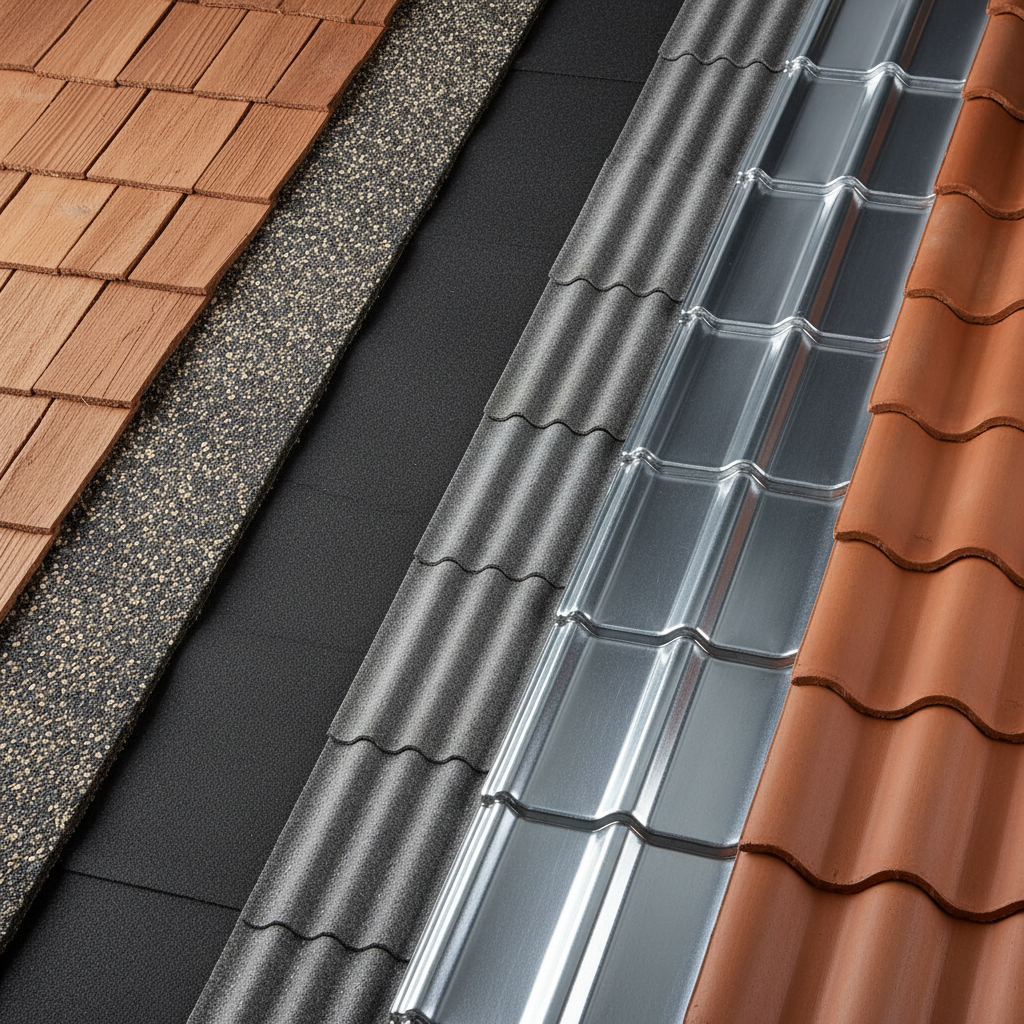

Типы кровли, где искрогаситель необходим

Материал кровли определяет степень пожарной опасности и необходимость установки защиты от искр. Чем выше класс горючести материала, тем критичнее становится наличие искрогасителя на трубе бани.

Даже при негорючей кровле искрогаситель рекомендуется устанавливать, если под металлом находится деревянная обрешетка или утеплитель. Искра может попасть через щели и вызвать тление внутренних конструкций крыши.

Что делать, если кровля комбинированная?

При комбинированной кровле (например, металл с деревянными элементами декора) ориентируйтесь на самый горючий материал. Если хотя бы 20% покрытия относится к классу Г3-Г4, искрогаситель обязателен. Искра может попасть именно на горючий участок и спровоцировать возгорание.

ЧАСТАЯ ОШИБКА: Владельцы бань с металлической кровлей часто пренебрегают установкой искрогасителя, считая крышу негорючей. При этом забывают про деревянную стропильную систему под металлом, которая легко воспламеняется от искр, попавших через вентиляционные зазоры.

Расстояние до деревьев и построек

Дальность разлета искр из дымохода зависит от силы тяги, высоты трубы и погодных условий. При сильном ветре раскаленные частицы могут пролететь от 50 до 300 метров, создавая угрозу для окружающих объектов.

Согласно противопожарным нормам, искрогаситель обязателен при следующих расстояниях:

• До лесного массива или группы деревьев — менее 50 метров
• До деревянных построек соседей — менее 15 метров
• До собственных хозяйственных построек из дерева — менее 10 метров
• До границы участка при плотной застройке — менее 6 метров
• До стогов сена, дровяников, компостных куч — менее 20 метров

СОВЕТ: Даже если формально искрогаситель не требуется, установите его при расстоянии до леса менее 100 метров. В сухую погоду искра может тлеть в траве несколько часов, прежде чем перерасти в пожар.

По данным лесопожарных служб, в 2023 году 28% лесных пожаров в дачных районах возникли из-за искр от печей и каминов. Средняя дальность разлета искр при высоте трубы 5-6 метров составляет 80-120 метров.

ВАЖНО: При топке бани в ветреную погоду радиус опасной зоны увеличивается в 2-3 раза. Искры могут преодолеть расстояние до 300-350 метров и вызвать возгорание сухой травы или листвы.

Как измерить расстояние до объектов на участке?

Используйте рулетку или лазерный дальномер для точных измерений. Отмеряйте расстояние от дымохода бани до ближайшего края объекта (забора, дерева, постройки), а не от фундамента. Учитывайте высоту трубы — чем выше труба, тем дальше разлетаются искры.

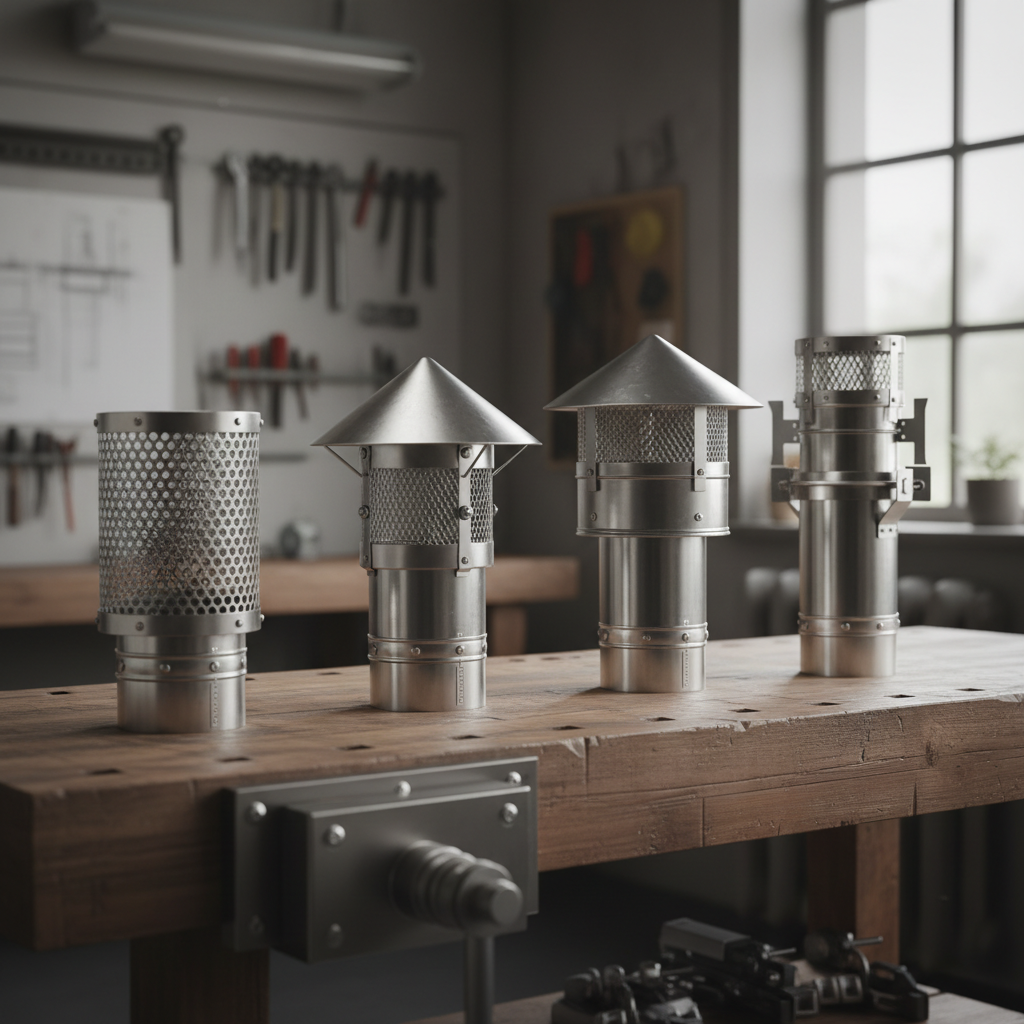

Виды искрогасителей для бани: сравнение с фото

Существует три основных типа искрогасителей, которые различаются конструкцией, эффективностью и сложностью изготовления. Выбор зависит от типа кровли, интенсивности использования бани и бюджета на обустройство дымохода.

Все искрогасители на трубу бани работают по единому принципу — создают физический барьер на пути горящих частиц. Разница заключается в конструктивных особенностях и дополнительных функциях устройства.

При выборе типа учитывайте не только цену, но и особенности вашей печи. Для бань с интенсивной топкой 3-4 раза в неделю рекомендуются дефлекторные конструкции с высокой эффективностью.

СОВЕТ: Для первого опыта изготовления искрогасителя на дымоход для бани своими руками выбирайте простой кожух-сетку. Его можно собрать за 2-3 часа без специальных навыков сварки.

Кожух-сетка (простой искрогаситель)

Кожух-сетка — это самая простая и бюджетная конструкция искрогасителя, представляющая собой цилиндрический корпус из металла, обернутый мелкоячеистой сеткой. Устройство надевается на трубу дымохода и фиксируется хомутами.

Конструкция состоит из трех элементов:

1. Металлический цилиндр (кожух) диаметром на 6-8 см больше трубы
2. Сетка из нержавейки с ячейкой 4-5 мм, закрепленная на кожухе
3. Конусный зонт сверху для защиты от осадков

Принцип работы основан на механическом улавливании искр сеткой. Горящие частицы попадают на металлические нити, теряют температуру и гаснут. Мелкая зола проходит через ячейки и уносится ветром.

Плюсы кожуха-сетки:

Простота изготовления — не требуется сварка, достаточно заклепок или болтов

Низкая стоимость материалов — 600-900₽ для самостоятельной сборки

Легкий вес — не создает дополнительной нагрузки на трубу

Быстрый монтаж и демонтаж для чистки

Подходит для любого диаметра дымохода

Минусы конструкции:

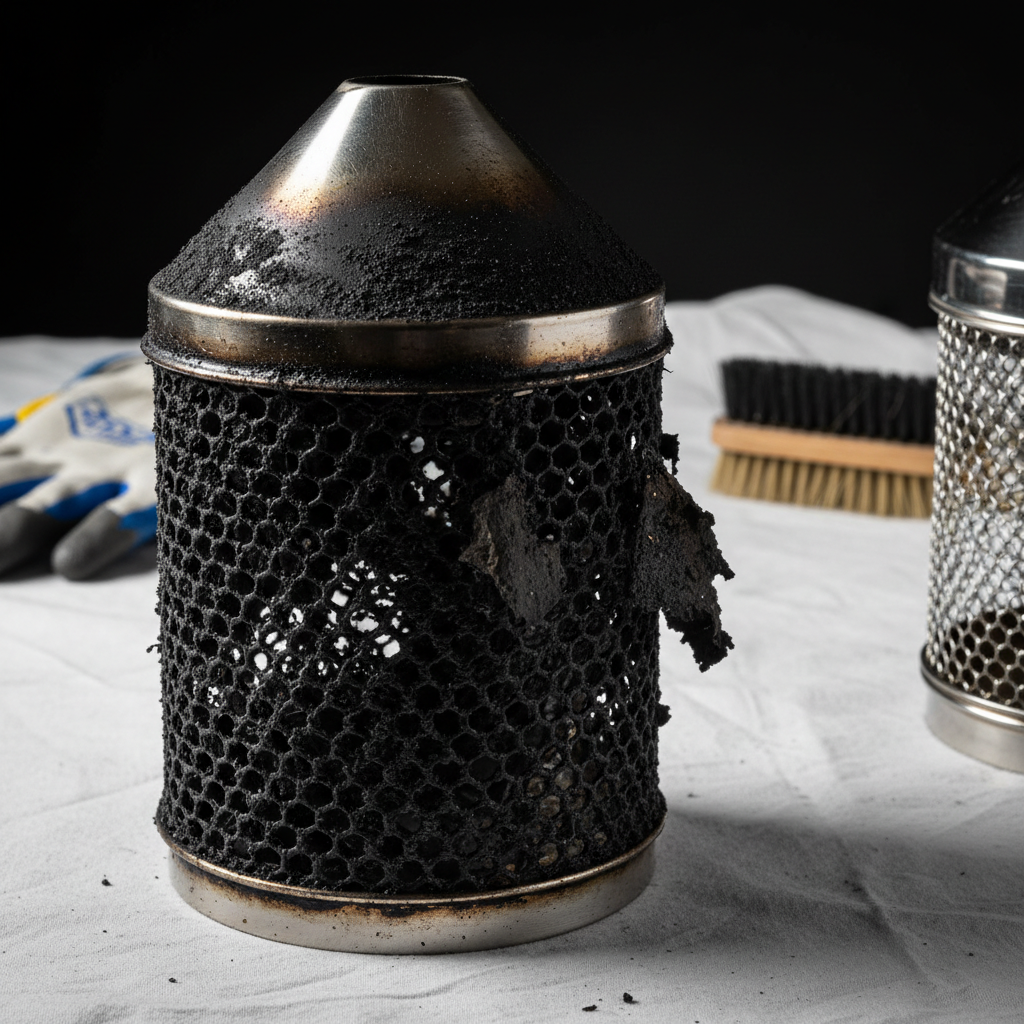

Сетка быстро забивается сажей — требуется чистка каждые 2-3 месяца активной топки

Эффективность ниже, чем у дефлекторов — улавливает 80-85% искр

Снижает тягу на 5-7% при чистой сетке и до 30% при засорении

Срок службы сетки — 3-5 лет, затем требуется замена

ЧАСТАЯ ОШИБКА: Многие используют сетку с ячейкой 10-15 мм, считая, что это улучшит тягу. На самом деле крупная ячейка пропускает большие искры, снижая эффективность защиты до 40-50%.

Кожух-сетка оптимален для бань с периодической топкой (1-2 раза в неделю) и мягкой кровлей. Для постоянного использования лучше выбрать более совершенную конструкцию дефлектора.

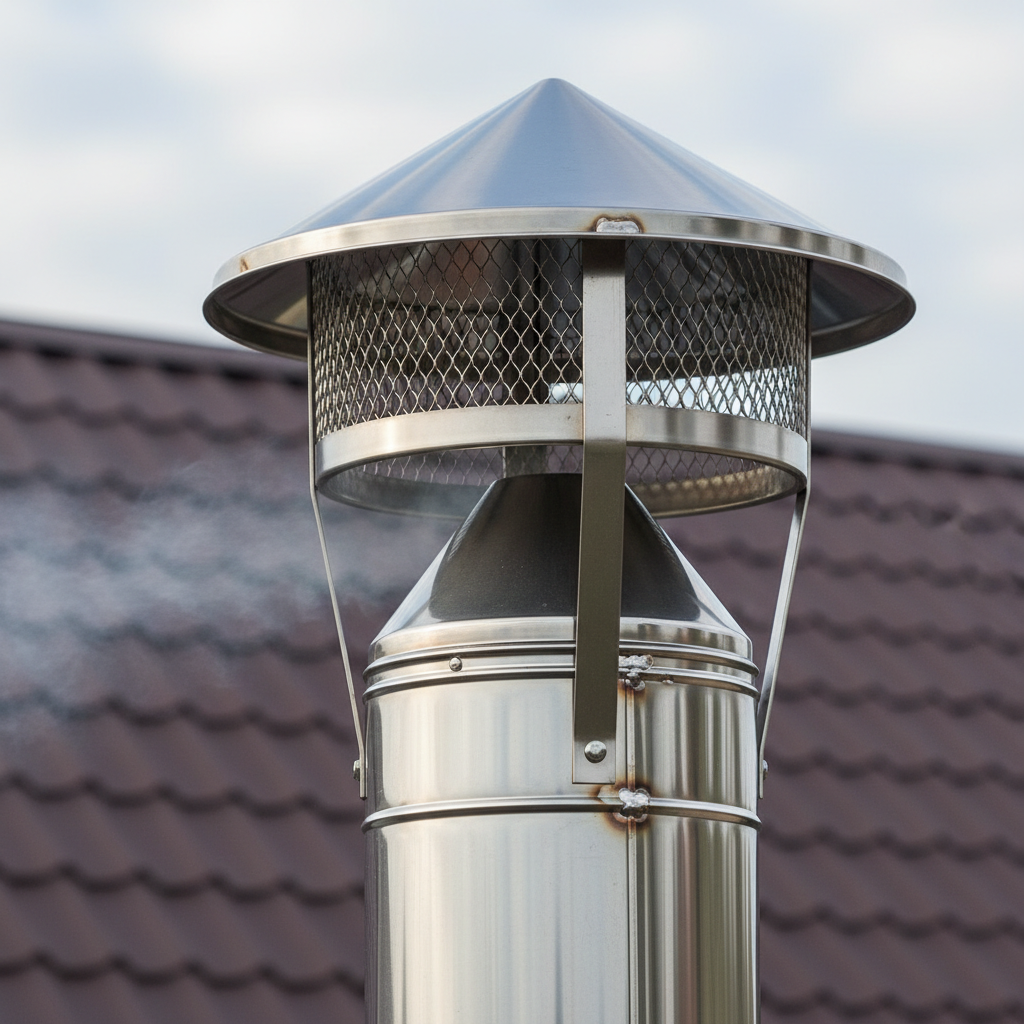

Дефлектор с сеткой

Дефлектор с сеткой — это усовершенствованная конструкция искрогасителя, которая не только улавливает искры, но и усиливает тягу в дымоходе за счет аэродинамической формы. Устройство состоит из зонта, диффузора и защитной сетки между ними.

Конструктивные элементы дефлектора:

• Нижний цилиндр (диффузор) — создает разрежение воздуха
• Верхний конусный колпак — отражает ветровые потоки
• Защитная сетка из нержавейки между зонтом и диффузором
• Обратный конус под зонтом — предотвращает задувание ветра
• Крепежные стойки — соединяют все элементы в единую систему

Принцип работы основан на эффекте Вентури. Ветер обтекает верхний колпак, создавая зону пониженного давления внутри дефлектора. Это усиливает естественную тягу печи на 15-20%. Одновременно сетка улавливает 92-95% искр.

Преимущества дефлектора с сеткой:

Высокая эффективность гашения искр — до 95%

Улучшение тяги дымохода на 15-20% в любую погоду

Защита от задувания ветра и попадания осадков

Срок службы 5-8 лет при правильном обслуживании

Универсальность — подходит для любых типов печей

Недостатки конструкции:

Сложнее в изготовлении — требуется точный расчет размеров

Выше стоимость материалов — 1200-1800₽ для самостоятельной сборки

Больше вес — создает нагрузку на тонкостенные трубы

При засорении сетки тяга снижается сильнее, чем в простом кожухе

СОВЕТ: Дефлектор с сеткой оптимален для бань с интенсивной топкой 3-4 раза в неделю. Улучшение тяги компенсирует сопротивление сетки, и печь работает эффективнее.

Испытания показали, что дефлектор ЦАГИ с сеткой увеличивает КПД печи на 12-18% по сравнению с обычной трубой. При этом эффективность улавливания искр достигает 94-96% даже при сильном ветре.

ВАЖНО: При изготовлении дефлектора соблюдайте пропорции: диаметр диффузора должен быть в 1,5-1,8 раза больше диаметра трубы, а высота конструкции — в 1,2-1,5 раза больше диаметра диффузора.

Какой тип дефлектора выбрать для бани?

Для бань лучше всего подходят дефлекторы типа ЦАГИ или Григоровича с интегрированной сеткой. Они обеспечивают стабильную тягу при любом направлении ветра. Дефлектор Вольперта-Григоровича проще в изготовлении своими руками, но чуть менее эффективен (усиление тяги 12-15% вместо 18-20% у ЦАГИ).

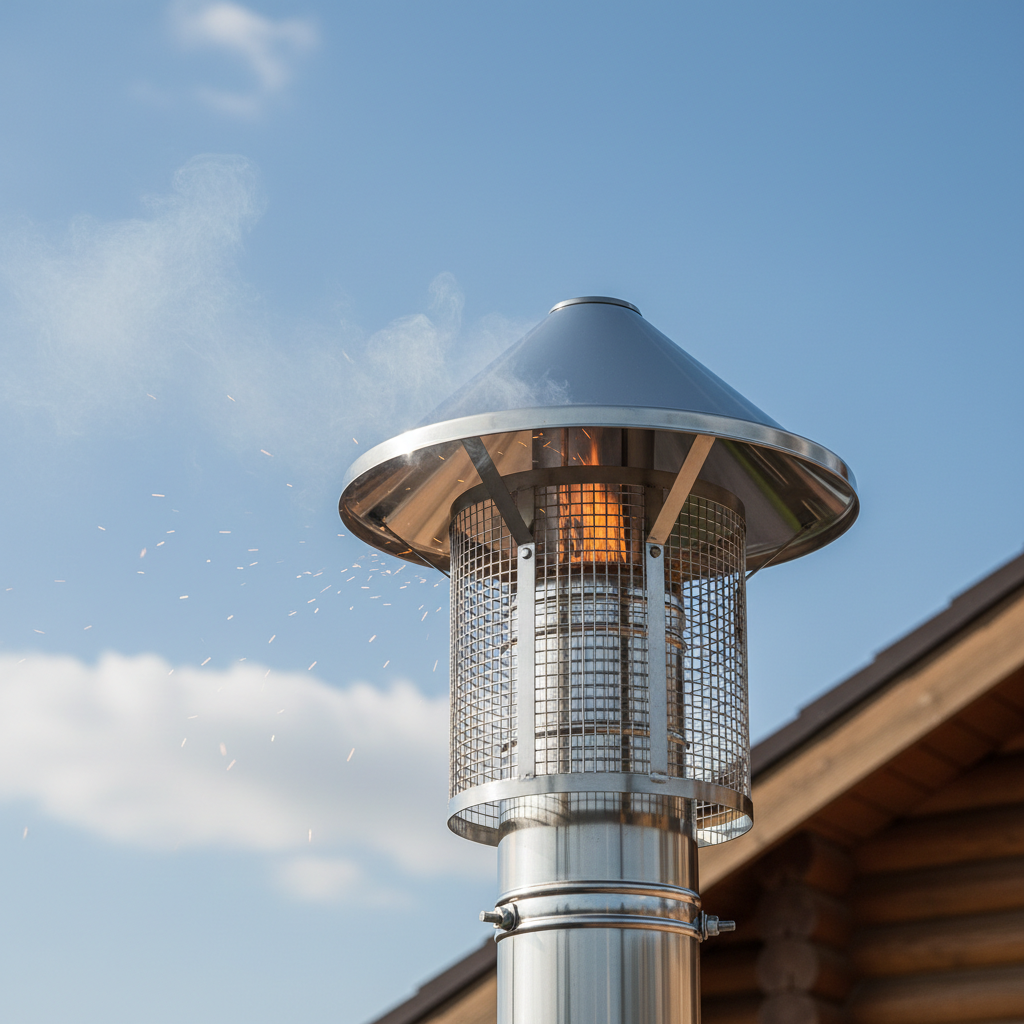

Дефлектор с юбкой (искрогаситель-зонт)

Дефлектор с юбкой — это модифицированная конструкция с дополнительным цилиндрическим кожухом, который опускается ниже основного зонта. Юбка создает дополнительную защиту от косого дождя и усиливает эффект улавливания искр.

Особенности конструкции:

1. Верхний конусный зонт диаметром на 8-12 см больше трубы
2. Цилиндрическая юбка высотой 15-25 см под зонтом
3. Сетка из нержавейки на внешней стороне юбки
4. Зазор 3-5 см между юбкой и трубой для циркуляции воздуха

Юбка работает как ловушка для искр. Горящие частицы вылетают из трубы, ударяются о зонт, отражаются вниз и попадают на сетку юбки. Там они остывают и падают обратно в зазор между трубой и кожухом.

Этот тип искрогасителя применяется в следующих случаях:

• Баня расположена в зоне с частыми сильными ветрами
• Крыша имеет малый уклон (менее 20°) — нужна защита от косого дождя
• Используются дрова хвойных пород с большим количеством искр
• Дымоход расположен близко к коньку — высокий риск попадания искр на кровлю

ЧАСТАЯ ОШИБКА: Многие делают юбку слишком длинной (30-40 см), что создает избыточное сопротивление тяге. Оптимальная высота юбки — 15-20 см, этого достаточно для защиты от искр и дождя.

СОВЕТ: Дефлектор с юбкой — лучший выбор для регионов с суровым климатом. Конструкция предотвращает образование наледи на срезе трубы зимой и защищает от попадания снега внутрь дымохода.

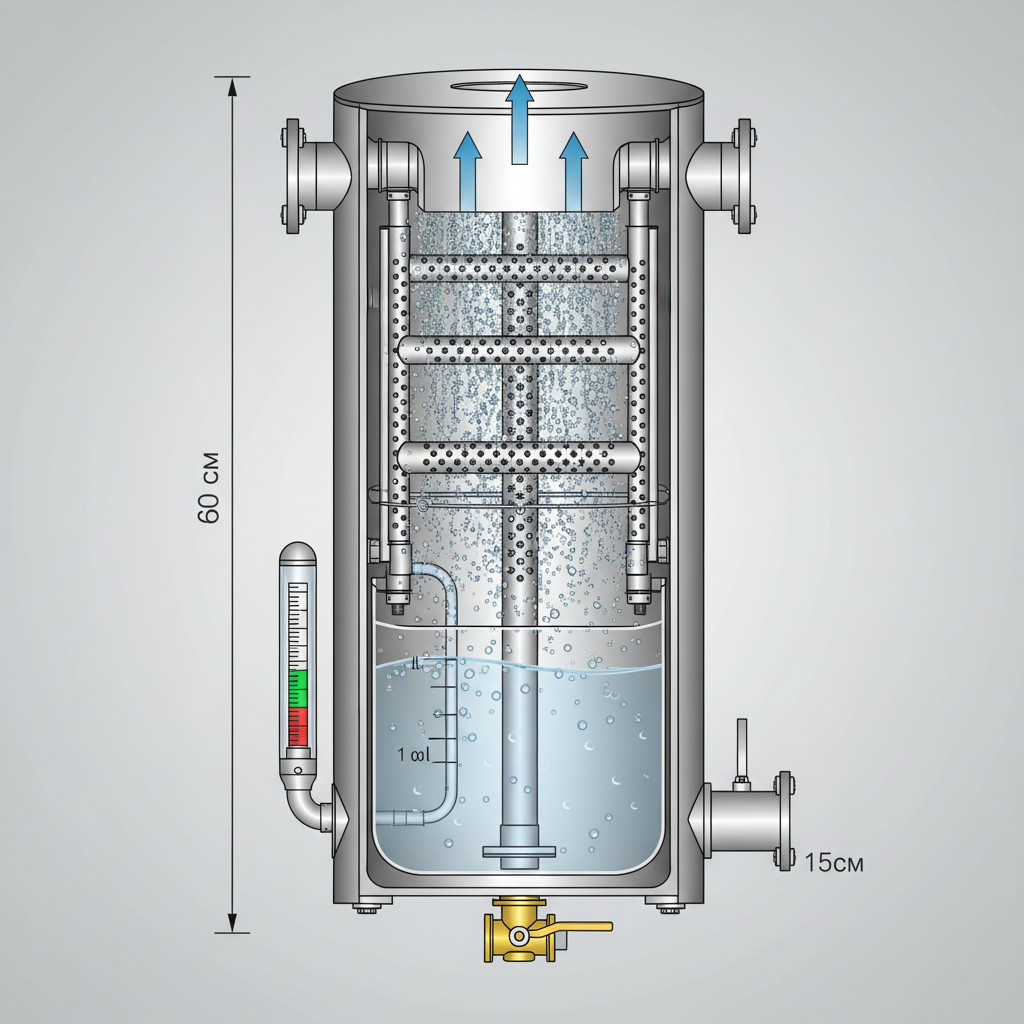

Гидрофильтры для дымохода

Гидрофильтр — это наиболее совершенная, но редко используемая для бань система гашения искр. Устройство работает по принципу мокрой очистки: дым проходит через водяную завесу, где искры моментально гаснут при контакте с водой.

Конструкция гидрофильтра включает:

• Герметичную камеру с резервуаром для воды объемом 5-10 литров
• Систему форсунок или перфорированных трубок для распыления воды
• Сливной клапан для удаления загрязненной воды и сажи
• Датчик уровня воды с индикацией
• Подводящий патрубок для подачи воды из водопровода или бака

Эффективность гидрофильтра достигает 97-99% — он улавливает практически все искры и дополнительно очищает дым от крупных частиц сажи. Это снижает загрязнение атмосферы и уменьшает отложения на внутренних стенках дымохода.

Преимущества гидрофильтров:

Максимальная эффективность гашения искр — 97-99%

Дополнительная очистка дыма от сажи и твердых частиц

Не требует регулярной чистки сетки — самоочищение водой

Срок службы 10-15 лет без замены основных элементов

Не снижает тягу при правильном проектировании

Недостатки системы:

Высокая стоимость — 4000-6000₽ за готовое устройство

Сложность изготовления своими руками — требуется сварка и герметизация

Необходимость регулярного контроля уровня воды

Не работает при отрицательных температурах — вода замерзает

Требуется слив воды после каждого использования бани зимой

ВАЖНО: Гидрофильтры практически не используются в частных банях из-за сложности обслуживания зимой. Они оптимальны для коммерческих бань с постоянной топкой и автоматизированной системой подачи воды.

СОВЕТ: Если вы хотите максимальную эффективность без сложности гидрофильтра, выберите дефлектор ЦАГИ с двойной сеткой (внешняя и внутренняя). Эффективность достигает 96-97% при минимальных затратах на обслуживание.

Можно ли сделать гидрофильтр своими руками?

Технически возможно, но крайне сложно. Потребуется сварить герметичную камеру из нержавейки толщиной 2-3 мм, установить систему форсунок и обеспечить надежную герметизацию всех швов жаростойким герметиком. Время изготовления — 15-20 часов работы. Для бани проще и дешевле установить качественный дефлектор с сеткой за 3-4 часа.

Как выбрать готовый искрогаситель на трубу бани

Покупка готового искрогасителя на трубу бани экономит время и избавляет от необходимости работы с металлом. Но важно правильно подобрать модель по четырем ключевым параметрам: диаметру дымохода, материалу изготовления, размеру ячейки сетки и типу конструкции.

При выборе готового искрогасителя учитывайте следующие критерии:

• Соответствие диаметра устройства внешнему диаметру вашей трубы
• Материал корпуса и сетки — нержавейка предпочтительнее оцинковки
• Толщина металла корпуса — не менее 0,5 мм для долговечности
• Размер ячейки сетки — оптимально 4-5 мм
• Тип конструкции под ваши условия эксплуатации
• Наличие крепежных элементов и герметизирующих прокладок в комплекте

СОВЕТ: Перед покупкой измерьте точный внешний диаметр вашего дымохода рулеткой или штангенциркулем. Стандартные размеры труб — 115, 120, 150, 200 мм, но могут быть отклонения на 2-5 мм в зависимости от производителя.

При осмотре готового искрогасителя в магазине обратите внимание на качество сварных швов, отсутствие острых краев и люфтов в соединениях. Устройство должно быть жестким и не деформироваться при легком нажатии руками.

По данным производителей дымоходных систем, срок службы качественного искрогасителя из нержавейки AISI 304 составляет 8-10 лет при интенсивной топке. Оцинкованные модели служат 3-5 лет, после чего требуют замены из-за выгорания защитного покрытия.

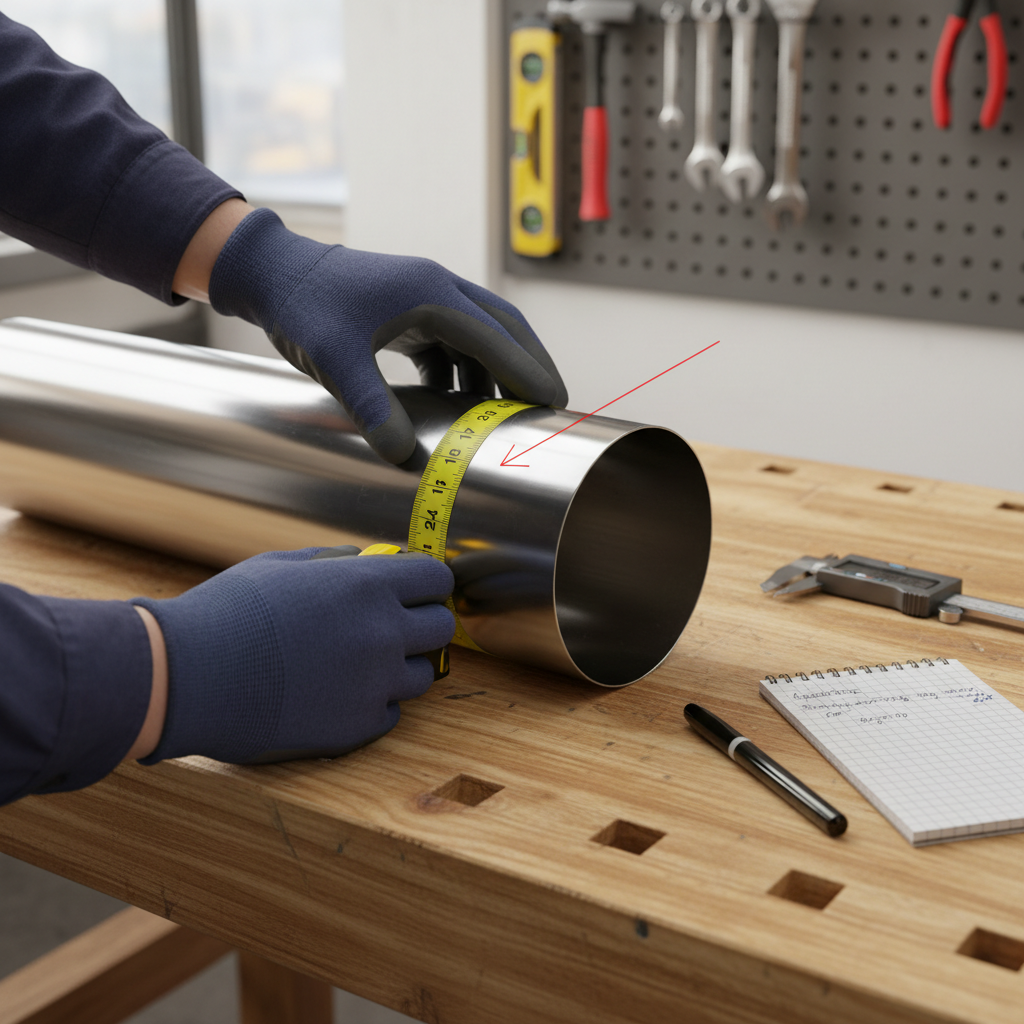

Диаметр дымохода: как правильно измерить

Правильный замер диаметра дымохода критически важен для покупки искрогасителя. Слишком узкое устройство не наденется на трубу, а слишком широкое будет болтаться и может сорваться ветром.

Пошаговая инструкция по замеру:

1. Измерьте внешний диаметр трубы в верхней части, где будет устанавливаться искрогаситель
2. Используйте рулетку или штангенциркуль для точности измерений до миллиметра
3. Если труба некруглая (овальная от деформации), замерьте наибольший диаметр
4. Запишите полученное значение — это ваш базовый размер
5. Прибавьте 5-8 мм на зазор для свободной установки искрогасителя

Стандартные диаметры дымоходных труб для бань:

ЧАСТАЯ ОШИБКА: Владельцы измеряют внутренний диаметр трубы вместо внешнего. Искрогаситель надевается снаружи, поэтому нужен именно внешний размер. Разница составляет 10-15 мм в зависимости от толщины стенки трубы.

ВАЖНО: Если ваш дымоход имеет нестандартный диаметр (например, 135 или 175 мм), закажите искрогаситель по индивидуальным размерам. Универсальные модели с регулировкой диаметра менее надежны и быстрее разбалтываются.

Как измерить диаметр, если нет доступа к трубе?

Если труба высокая и нет возможности подняться для замера, используйте косвенный метод. Найдите маркировку на сэндвич-трубе внизу дымохода — там указан диаметр (например, Ø150). Это внутренний диаметр, к нему прибавьте удвоенную толщину стенки (обычно 0,5-1 мм) плюс изоляцию (30-50 мм для сэндвича). Для одностенных труб внешний диаметр обычно на 1-2 мм больше указанного размера.

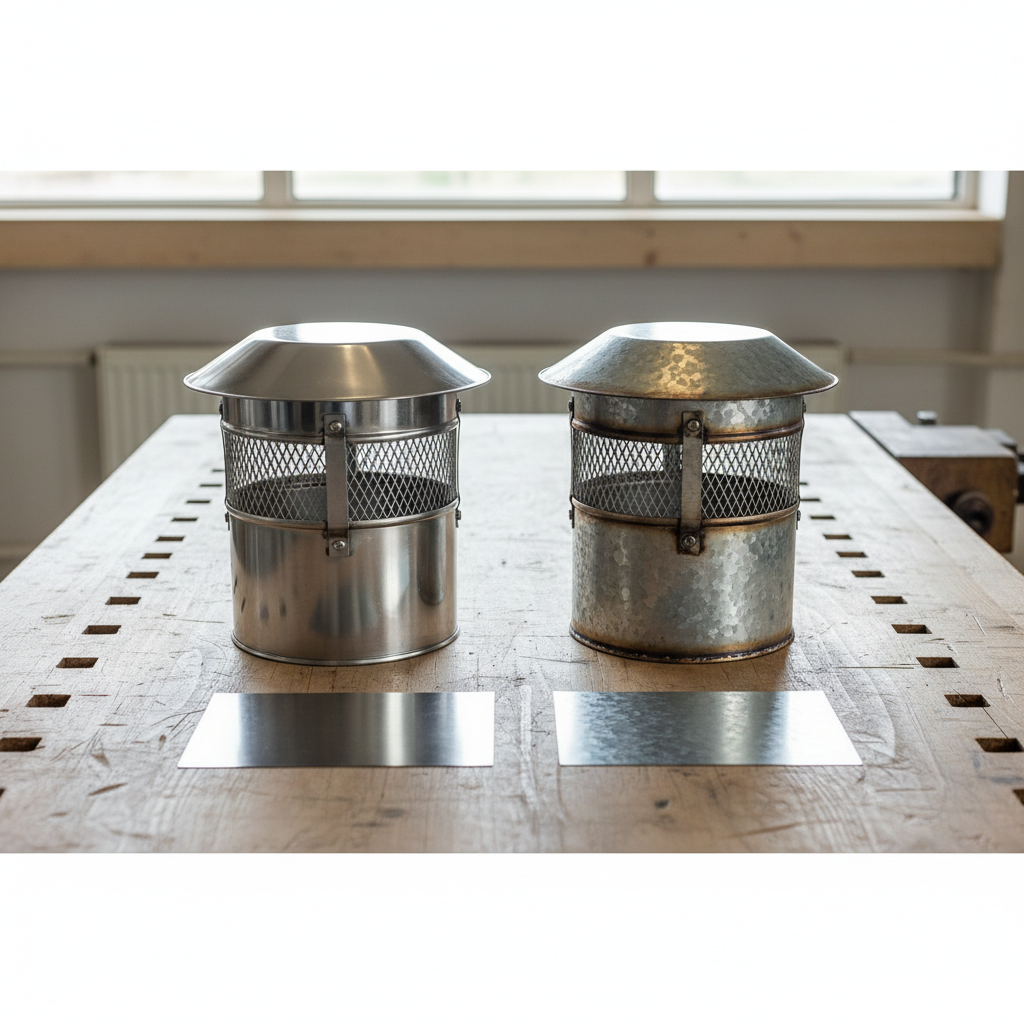

Материал изготовления: нержавейка или оцинковка

Материал корпуса и сетки искрогасителя определяет срок службы устройства и его стойкость к высоким температурам. На рынке представлены модели из нержавеющей стали и оцинковки — каждый материал имеет свои особенности.

Характеристики материалов:

Нержавеющая сталь AISI 304 или AISI 430:

Выдерживает температуру до 800-900°C без деформации

Не ржавеет и не окисляется под воздействием конденсата

Срок службы 8-12 лет при регулярном обслуживании

Стоимость на 40-60% выше оцинкованных аналогов

Толщина металла обычно 0,5-0,8 мм

Оцинкованная сталь:

Максимальная рабочая температура 400-450°C

Цинковое покрытие выгорает за 2-3 сезона интенсивной топки

После выгорания цинка начинается коррозия металла

Срок службы 3-5 лет, затем требуется замена

Бюджетный вариант — на 40-50% дешевле нержавейки

СОВЕТ: Для бани с регулярной топкой 2-3 раза в неделю выбирайте нержавейку. Переплата окупится за счет долговечности. Если баня используется эпизодически (5-10 раз в год), оцинковка прослужит 7-10 лет.

ВАЖНО: При покупке искрогасителя проверьте, из какого материала сделана сетка. Часто производители используют нержавеющий корпус, но устанавливают оцинкованную сетку для удешевления. Такая сетка выгорит через 2-3 года и потребует замены.

Визуально отличить нержавейку от оцинковки можно по блеску. Оцинкованная сталь имеет характерный сероватый матовый блеск с кристаллической структурой поверхности. Нержавейка более равномерного серебристого цвета с гладкой поверхностью.

Что такое нержавейка AISI 304 и AISI 430?

AISI 304 — хромоникелевая нержавеющая сталь с содержанием никеля 8-10%. Более стойкая к коррозии и высоким температурам, но дороже. AISI 430 — хромистая нержавейка без никеля, чуть менее стойкая, но дешевле на 20-30%. Для искрогасителей бани подходят оба типа, разница в сроке службы составит 1-2 года в пользу AISI 304.

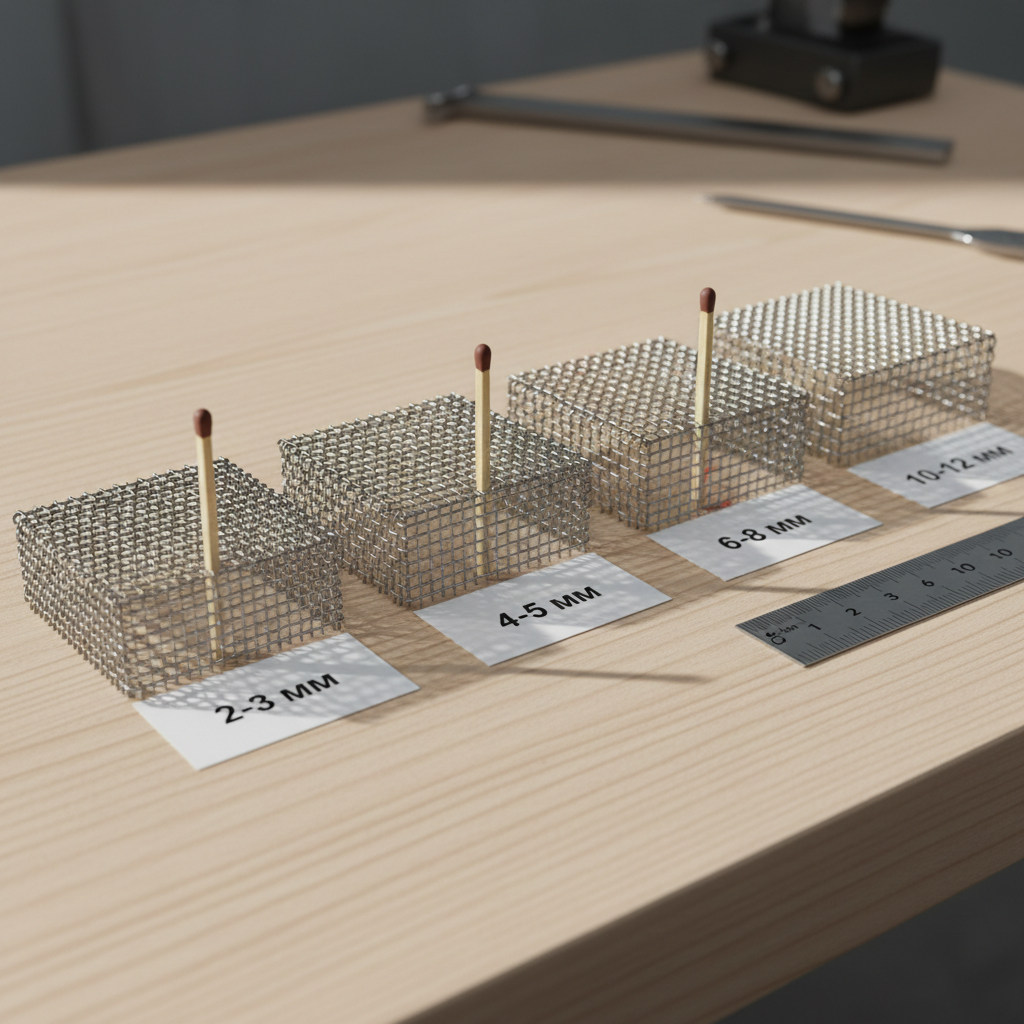

Размер ячейки сетки

Размер ячейки сетки напрямую влияет на эффективность улавливания искр и на тягу дымохода. Слишком мелкая ячейка создает избыточное сопротивление, слишком крупная — пропускает горящие частицы.

Оптимальный размер ячейки для искрогасителя бани составляет 4-5 мм. Такая сетка улавливает 85-92% искр и снижает тягу всего на 5-7% при чистом состоянии.

При выборе учитывайте тип используемого топлива. Дрова хвойных пород дают больше мелких искр — нужна сетка 4 мм. Для лиственных пород достаточно 5 мм.

ЧАСТАЯ ОШИБКА: Владельцы устанавливают сетку с ячейкой 10-12 мм, думая, что это улучшит тягу. Эффективность такого искрогасителя падает до 45-50%, и он пропускает крупные горящие фрагменты древесины.

СОВЕТ: Проверить размер ячейки можно спичкой. Если спичка свободно проходит через ячейку — сетка слишком крупная для искрогасителя. Оптимальная ячейка должна задерживать спичку.

Испытания НИИ пожарной безопасности показали: сетка с ячейкой 4-5 мм улавливает 89% искр размером более 2 мм. Сетка 8-10 мм пропускает до 65% опасных частиц, способных вызвать возгорание сухой травы или кровли.

ВАЖНО: При засорении сажей даже сетка 5 мм может снизить тягу на 25-30%. Регулярно чистите искрогаситель каждые 2-3 месяца активной топки.

Проверенные производители и бренды

На российском рынке представлено более 30 производителей искрогасителей для дымоходов. Выбирайте проверенные бренды с гарантией и положительными отзывами от владельцев бань.

Топ-5 производителей искрогасителей в России:

1. Феррум — лидер рынка дымоходов, выпускает искрогасители из нержавейки AISI 304 толщиной 0,8 мм. Цена 1800-2400₽, гарантия 3 года.
2. Вулкан — бюджетная серия из оцинковки и премиальная из нержавейки. Широкий ассортимент диаметров от 115 до 300 мм. Цена 900-2200₽.
3. Теплодар — специализируется на банных печах, выпускает искрогасители под свои модели. Качественная нержавейка, цена 1600-2100₽.
4. Craft — дымоходы и комплектующие из Санкт-Петербурга. Сетка из проволоки 0,8 мм, ячейка 4,5 мм. Цена 1400-1900₽.
5. Ballu-Biemmedue — итальянское качество, производство в России. Модели-дефлекторы с усиленной тягой. Цена 2200-3200₽.

При покупке обращайте внимание на следующие параметры качества:

• Толщина металла корпуса — не менее 0,5 мм (проверяется магнитом и на изгиб)
• Качество сварных швов — ровные, без прогаров и наплывов
• Жесткость конструкции — не деформируется при нажатии руками
• Комплектация — наличие крепежа (хомуты, болты) и прокладок
• Гарантия производителя — минимум 1 год для оцинковки, 2-3 года для нержавейки

СОВЕТ: Покупайте искрогаситель того же бренда, что и дымоход. Производители точно подгоняют размеры под свои трубы, и монтаж проходит без зазоров и люфтов.

ВАЖНО: Избегайте безымянных искрогасителей с китайских торговых площадок. Часто они сделаны из тонкого металла 0,3-0,4 мм, который прогорает за 1-2 сезона. Экономия 300-500₽ оборачивается полной заменой устройства.

Где купить качественный искрогаситель?

Лучшие места для покупки: специализированные магазины печей и дымоходов, строительные гипермаркеты "Леруа Мерлен", "Максидом". Там можно осмотреть товар и получить консультацию. Интернет-магазины производителей (ferrum.ru, vulkan-dm.ru) предлагают полный ассортимент с доставкой. Избегайте покупки на рынках — высок риск подделок.

Искрогаситель на дымоход для бани своими руками: пошаговая инструкция

Изготовление искрогасителя на дымоход для бани своими руками позволяет сэкономить 800-1500₽ по сравнению с покупкой готового устройства. Работа занимает 3-4 часа и не требует специальных навыков сварки — достаточно ножниц по металлу и дрели.

Самостоятельное изготовление подходит для двух типов конструкций:

• Простой кожух-сетка — делается за 2-3 часа, стоимость материалов 600-900₽
• Дефлектор с сеткой — требует 4-5 часов работы, материалы обойдутся в 1200-1800₽

Преимущества самостоятельного изготовления:

• Экономия 40-50% от стоимости готового устройства
• Точная подгонка размеров под ваш дымоход с учетом всех особенностей
• Выбор качественных материалов по собственному усмотрению
• Понимание конструкции — легче обслуживать и ремонтировать
• Возможность сделать съемную конструкцию для удобной чистки

Для успешной работы важно правильно рассчитать размеры всех элементов. Диаметр кожуха должен быть на 6-8 см больше трубы, высота — 25-35 см, диаметр зонта — на 4-6 см больше кожуха.

СОВЕТ: Перед началом работы с металлом сделайте картонный прототип в натуральную величину. Это поможет выявить ошибки в расчетах и откорректировать размеры до раскроя дорогостоящей нержавейки.

ВАЖНО: Работа с металлом требует соблюдения техники безопасности. Обязательно используйте защитные перчатки и очки при резке и сверлении. Острые края обработайте напильником, чтобы не пораниться при установке.

По опыту мастеров-печников, самодельный искрогаситель из качественной нержавейки служит не меньше заводского — 7-10 лет. Главное — точно соблюдать размеры и использовать сетку с ячейкой 4-5 мм из проволоки толщиной 0,6-0,8 мм.

В следующих разделах подробно разберем каждый этап изготовления: от расчета размеров и подбора материалов до финальной сборки и установки на трубу.

Необходимые материалы

Для изготовления качественного искрогасителя на дымоход для бани своими руками потребуется лист металла, сетка из нержавейки и крепежные элементы. Правильный выбор материалов обеспечит долговечность конструкции на 7-10 лет.

Базовый комплект материалов для кожуха-сетки:

• Лист нержавеющей стали AISI 304 толщиной 0,5-0,7 мм, размер 50×70 см — 1 шт (около 450-600₽)
• Сетка нержавеющая с ячейкой 4-5 мм, размер 40×60 см — 1 шт (около 250-350₽)
• Заклепки алюминиевые 4×10 мм — 30-40 шт (около 50₽)
• Болты М5×15 мм с гайками — 4-6 шт (около 40₽)
• Хомут металлический под диаметр трубы — 2 шт (около 100₽)
• Проволока нержавеющая 1-1,5 мм для крепления сетки — 2 метра (около 80₽)

Общая стоимость материалов составит 900-1200₽ в зависимости от региона и диаметра дымохода. Это на 600-800₽ дешевле покупки готового устройства.

СОВЕТ: Покупайте металл и сетку с запасом 10-15% на случай ошибок при раскрое. Лучше остаться с обрезками, чем докупать материал из-за нехватки 5-7 см.

ВАЖНО: Не экономьте на сетке — она должна быть именно из нержавейки, а не оцинковки. Оцинкованная сетка выгорает за 1-2 сезона при температуре дыма 400-600°C.

Можно ли использовать обычную сталь вместо нержавейки?

Обычная сталь (черный металл) быстро ржавеет от конденсата и атмосферных осадков. Срок службы составит 2-3 года максимум. Если бюджет ограничен, используйте оцинкованную сталь для корпуса (прослужит 4-5 лет), но сетку берите обязательно из нержавейки — она контактирует с самыми горячими газами.

Инструменты для работы

Для изготовления искрогасителя понадобится стандартный набор инструментов, который есть у большинства владельцев бань. Специальное сварочное оборудование не требуется — конструкция собирается на заклепках и болтах.

Необходимые инструменты:

1. Ножницы по металлу — для раскроя листа нержавейки и вырезания деталей. Лучше рычажные, они легче режут металл 0,5-0,7 мм.
2. Дрель электрическая — для сверления отверстий под заклепки и болты. Достаточно мощности 500-700 Вт.
3. Сверла по металлу — набор от 3 до 6 мм. Обязательно острые, для нержавейки тупые не подходят.
4. Заклепочник ручной — для соединения элементов конструкции. Подойдет обычный за 300-400₽.
5. Рулетка 3-5 метров — для точных измерений дымохода и разметки деталей.
6. Маркер или чертилка — для разметки линий реза на металле.
7. Напильник по металлу — для обработки острых краев после резки.
8. Молоток резиновый — для выравнивания металла и подгонки деталей без деформации.
9. Плоскогубцы и круглогубцы — для загибания краев и работы с проволокой.
10. Линейка металлическая 50 см — для точной разметки прямых линий.

Дополнительные инструменты, которые упростят работу:

• Ножовка по металлу — если нужно резать толстый металл для стоек
• Циркуль — для вычерчивания окружностей на зонте
• Тиски слесарные — для фиксации деталей при сверлении
• УШМ (болгарка) с отрезным кругом — ускоряет раскрой, но не обязательна

ЧАСТАЯ ОШИБКА: Многие пытаются резать нержавейку ножовкой по дереву или тупыми ножницами. Это приводит к рваным краям и деформации металла. Используйте только острый инструмент для металла.

СОВЕТ: Если нет заклепочника, можно собрать конструкцию на болтах М4-М5 с гайками. Это займет на 30-40 минут больше времени, но результат будет такой же надежный.

Профессиональные печники рекомендуют использовать для нержавейки сверла с титановым покрытием или из быстрорежущей стали Р6М5. Они дольше остаются острыми и делают ровные отверстия без заусенцев. Стоимость таких сверл всего на 50-80₽ выше обычных.

Расчет размеров под ваш дымоход

Правильный расчет размеров — критически важный этап изготовления искрогасителя. Ошибка даже в 2-3 см приведет к тому, что устройство не наденется на трубу или будет болтаться.

Основные параметры для расчета:

D_тр — внешний диаметр дымохода:

Измеряется рулеткой в верхней части трубы, где будет установлен искрогаситель

D_кож — диаметр кожуха (цилиндра):

D_кож = D_тр + 60-80 мм (зазор для циркуляции воздуха и установки сетки)

H_кож — высота кожуха:

H_кож = 250-350 мм (оптимально 300 мм для труб 120-150 мм)

D_зонт — диаметр зонта (конусного колпака):

D_зонт = D_кож + 40-60 мм (для защиты от косого дождя)

H_зонт — высота конуса зонта:

H_зонт = D_зонт × 0,4-0,5 (угол наклона 35-45 градусов)

Пример расчета для трубы диаметром 150 мм:

• D_тр = 150 мм (измерили рулеткой)
• D_кож = 150 + 70 = 220 мм
• H_кож = 300 мм
• D_зонт = 220 + 50 = 270 мм
• H_зонт = 270 × 0,45 = 122 мм (округляем до 120 мм)

Для раскроя нержавейки нужно рассчитать длину окружности:

L_кож = π × D_кож = 3,14 × 220 = 691 мм (заготовка 700×300 мм с запасом на нахлест 10 мм)

ВАЖНО: При раскрое добавляйте 10-15 мм на нахлест для соединения краев цилиндра заклепками или болтами. Без нахлеста конструкция будет непрочной.

СОВЕТ: Используйте формулу для развертки конуса зонта: длина дуги = π × D_зонт, радиус сектора = √(H_зонт + (D_зонт/2)). Или начертите на картоне, измерьте и перенесите на металл — проще для тех, кто не дружит с геометрией.

ЧАСТАЯ ОШИБКА: Владельцы делают зазор между трубой и кожухом слишком маленьким (3-4 см). Это затрудняет установку искрогасителя на трубу и ухудшает тягу. Минимальный зазор должен быть 6 см по диаметру, то есть 3 см с каждой стороны.

Как рассчитать размеры для овальной или прямоугольной трубы?

Для некруглых труб измерьте наибольшую диагональ сечения и используйте её как базовый диаметр D_тр. Кожух делайте круглым — это упростит конструкцию. Зазоры увеличьте до 8-10 см, чтобы компенсировать неравномерность. Крепление к трубе выполните на металлических полосах-подкладках, повторяющих форму сечения.

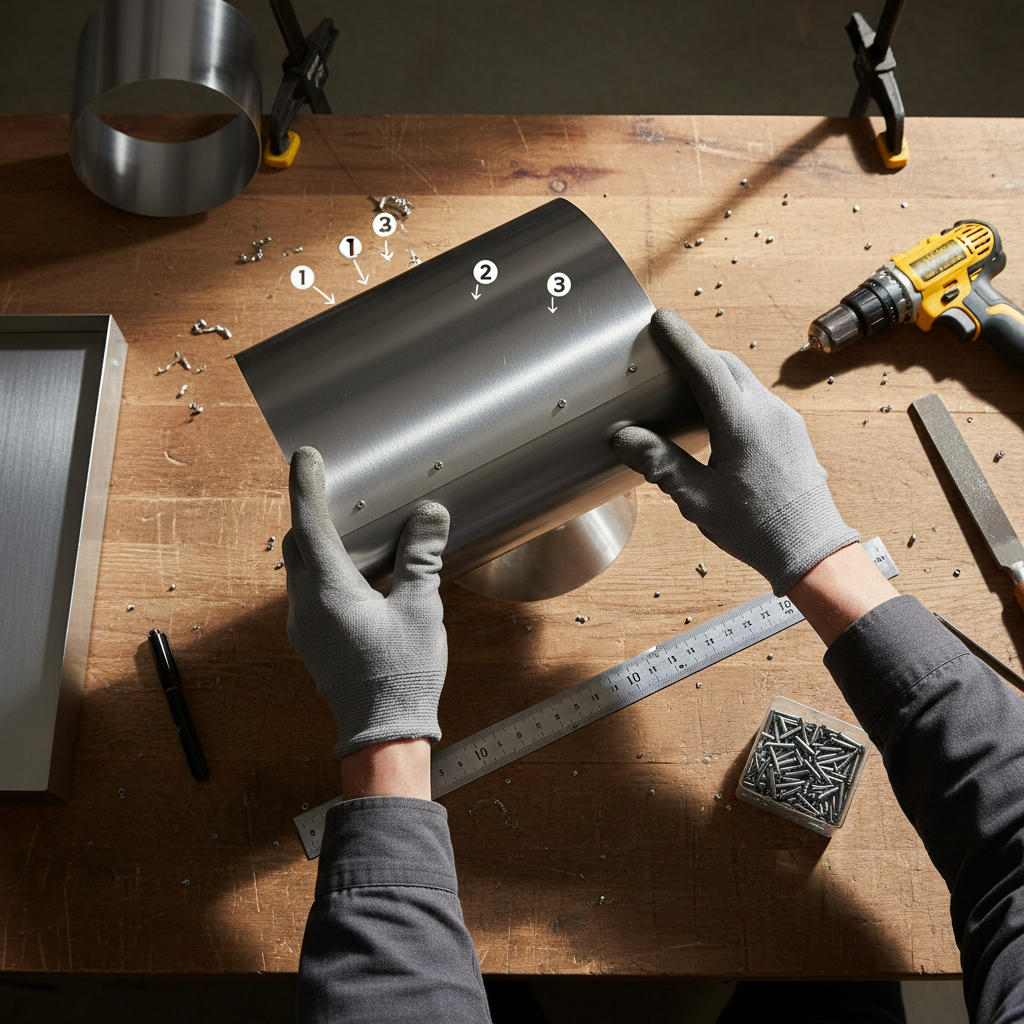

Шаг 1: Изготовление цилиндрического кожуха

Цилиндрический кожух — это основа искрогасителя, на которой будет закреплена сетка. Изготовление занимает 30-40 минут и требует точной разметки по рассчитанным размерам.

Пошаговая инструкция изготовления кожуха:

1. Разметьте на листе нержавейки прямоугольник размером L_кож × H_кож (например, 700×300 мм для трубы 150 мм). Используйте металлическую линейку и маркер.
2. Вырежьте заготовку ножницами по металлу строго по линиям разметки. Режьте плавно, без рывков, чтобы край был ровным.
3. Обработайте оба длинных края напильником, снимая заусенцы и острые кромки. Достаточно 2-3 проходов с каждой стороны.
4. Сверните заготовку в цилиндр так, чтобы края перехлестывались на 10-15 мм. Используйте трубу нужного диаметра как шаблон.
5. Зафиксируйте форму струбцинами или попросите помощника придержать. Металл будет пытаться распрямиться — это нормально.
6. Просверлите отверстия диаметром 4-5 мм вдоль нахлеста с шагом 40-50 мм. Всего потребуется 6-8 отверстий на высоту 300 мм.
7. Соедините края заклепками 4×10 мм или болтами М5 с гайками. Затягивайте равномерно, контролируя цилиндрическую форму.
8. Проверьте геометрию — кожух должен легко надеваться на трубу с зазором 3-4 см по радиусу.

СОВЕТ: Сверлите отверстия в тисках или на деревянной подложке, зажав две стенки вместе. Так отверстия в обоих слоях металла совпадут идеально, и заклепки встанут без перекосов.

ЧАСТАЯ ОШИБКА: Многие делают нахлест слишком маленьким (5-7 мм) — такое соединение ненадежно. При сильном ветре кожух может разойтись. Минимальный нахлест — 10 мм, оптимально 12-15 мм.

ВАЖНО: Края нахлеста должны быть строго параллельны и совпадать по всей высоте кожуха. Перекос даже на 3-5 мм создаст волну на цилиндре, и искрогаситель будет неустойчивым.

Можно ли не делать нахлест, а соединить края встык?

Соединение встык возможно только при наличии сварки. Без сварки стык будет слабым местом — конструкция разойдется под собственным весом или от ветровой нагрузки. Если есть сварочный аппарат, сварите встык точечными прихватками через каждые 50-60 мм, затем проварите сплошным швом.

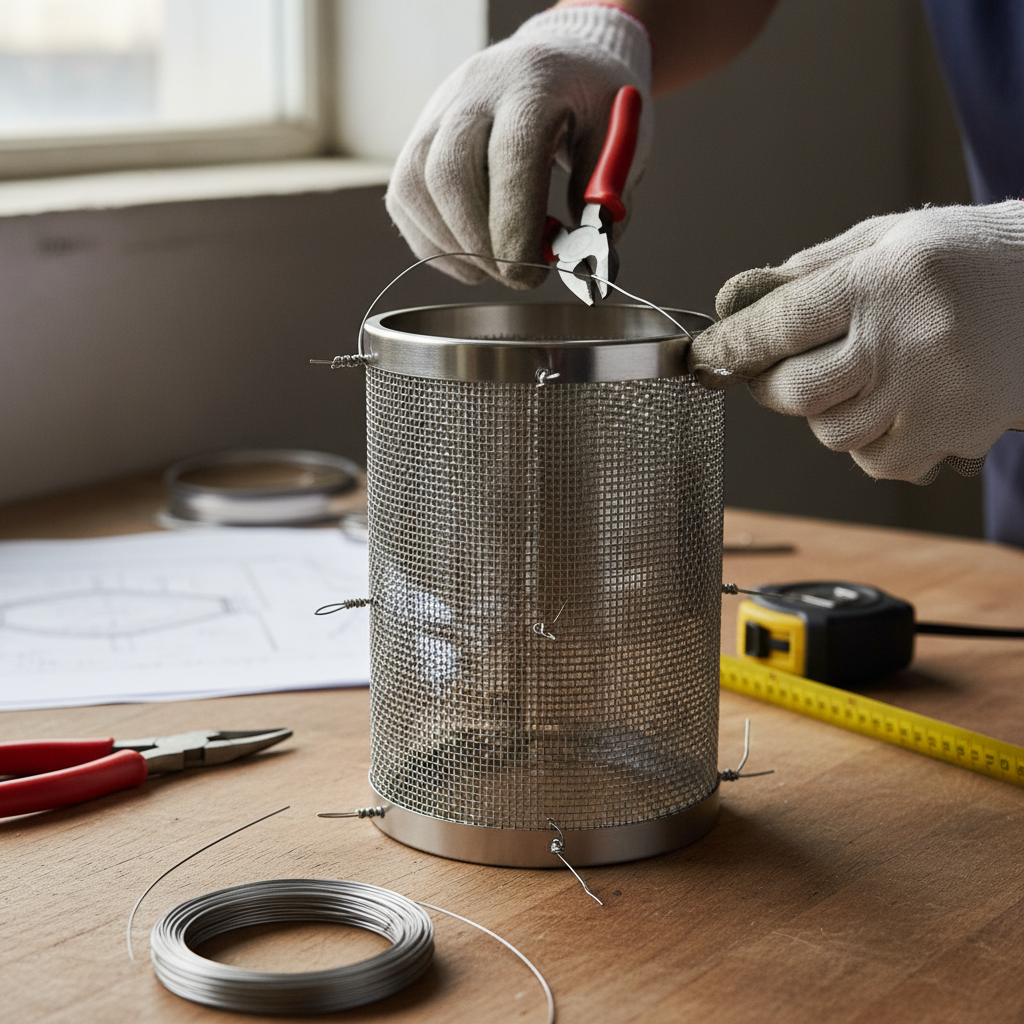

Шаг 2: Вырезание и крепление сетки

Крепление сетки из нержавейки — ключевой этап, от которого зависит эффективность искрогасителя. Сетка должна плотно охватывать кожух без провисаний и разрывов.

Технология монтажа сетки на кожух:

1. Измерьте высоту готового кожуха (300 мм) и окружность (около 690 мм для диаметра 220 мм). Добавьте по 30 мм запаса с каждой стороны.
2. Вырежьте прямоугольник сетки размером 750×360 мм. Используйте ножницы по металлу, режьте по прутьям, а не наискосок.
3. Оберните сетку вокруг кожуха так, чтобы она выступала на 15-20 мм сверху и снизу. Это создаст дополнительную жесткость.
4. Зафиксируйте сетку в 4-6 точках проволокой из нержавейки диаметром 1-1,5 мм. Проволоку пропустите через ячейки и скрутите плоскогубцами.
5. Натяните сетку равномерно по всей окружности, не допуская провисаний. Проволочные скрутки делайте с внутренней стороны кожуха.
6. Закрепите сетку по вертикали через каждые 80-100 мм проволочными скрутками или точечно заклепками (если металл позволяет).
7. Загните выступающие края сетки (верхний и нижний) внутрь кожуха круглогубцами для безопасности и аккуратного вида.
8. Обрежьте лишнюю проволоку, оставив концы 5-7 мм, и загните их внутрь, чтобы не цеплялись при обслуживании.

СОВЕТ: Перед креплением сетки наденьте кожух на трубу и отметьте маркером, где будет верхний край. Так вы точно не перепутаете ориентацию при монтаже сетки.

ВАЖНО: Сетка должна быть натянута плотно, но без деформации ячеек. Перетяжка приводит к растяжению ячеек до 6-7 мм, что снижает эффективность улавливания искр на 15-20%.

Опытные печники рекомендуют использовать для крепления сетки проволоку диаметром 1-1,2 мм. Более тонкая (0,8 мм) может лопнуть при натяжении, более толстая (1,5 мм) сложно скручивается и создает грубые узлы.

ЧАСТАЯ ОШИБКА: Владельцы крепят сетку только по краям (сверху и снизу), не фиксируя середину. При первой же чистке сетка провисает и теряет форму. Обязательно делайте промежуточные крепления через 8-10 см по высоте.

Чем заменить проволоку, если её нет под рукой?

Можно использовать хомуты-стяжки из нержавейки (кабельные стяжки для высоких температур). Они выдерживают до 450-500°C. Обычные пластиковые стяжки не подходят — расплавятся при первой же топке. Также можно применить тонкую стальную полоску 10×0,5 мм, согнутую в скобы и закрепленную заклепками.

Шаг 3: Изготовление зонта (конусного колпака)

Конусный зонт защищает дымоход от осадков и отражает искры вниз на сетку. Это самая сложная деталь в изготовлении, требующая точной геометрии и аккуратной работы.

Последовательность изготовления зонта:

1. Рассчитайте параметры конуса: для диаметра основания 270 мм и высоты 120 мм радиус развертки R = √(120 + 135) = 180 мм.
2. Начертите на нержавейке циркулем окружность радиусом 180 мм. Если циркуля нет, используйте веревку с карандашом.
3. Вычислите длину дуги сектора: L = π × 270 = 848 мм. Угол сектора α = (848 / (2π × 180)) × 360° = 270°.
4. От центра окружности отложите угол 270° и проведите два радиуса до края окружности. Получится сектор в 3/4 круга.
5. Вырежьте сектор ножницами по металлу. Внешний край должен быть максимально ровным — от этого зависит герметичность конуса.
6. Сверните сектор в конус, совместив прямые края с нахлестом 12-15 мм. Проверьте, чтобы основание конуса составило диаметр 270 мм.
7. Просверлите 5-6 отверстий диаметром 4 мм вдоль нахлеста с шагом 35-40 мм от вершины к основанию.
8. Соедините края заклепками или болтами М4. Затягивайте от вершины к основанию, контролируя правильность формы конуса.
9. По краю основания конуса сделайте отбортовку 5-7 мм внутрь для жесткости. Простучите легко резиновым молотком по линейке.

СОВЕТ: Если геометрия вызывает затруднения, сделайте картонный шаблон. Вырежьте сектор из картона, сверните в конус, откорректируйте размеры, разверните и используйте как выкройку для металла.

ЧАСТАЯ ОШИБКА: Неправильный расчет угла сектора приводит к тому, что конус получается слишком пологим или слишком острым. Проверяйте: диаметр основания готового конуса должен быть на 5-7 см больше диаметра кожуха.

ВАЖНО: Острый край основания конуса обязательно обработайте напильником и загните на 5-7 мм внутрь. Необработанный край нержавейки очень острый — можно серьезно порезаться при установке или обслуживании.

Можно ли сделать зонт не конусным, а плоским?

Плоский зонт (простая круглая крышка) хуже отводит воду — она скапливается в центре и стекает вниз внутри искрогасителя. Конусная форма обеспечивает сток воды по периметру, минуя внутреннюю часть. Кроме того, конус создает аэродинамический эффект, улучшающий тягу на 8-12%. Плоский зонт такого эффекта не дает.

Шаг 4: Крепление стоек для зонта

Стойки для зонта соединяют конусный колпак с кожухом и удерживают его на нужной высоте над дымоходом. Правильное крепление стоек обеспечивает устойчивость всей конструкции к ветровым нагрузкам.

Для изготовления стоек потребуется:

• Металлическая полоса из нержавейки 20×2 мм или пруток диаметром 6-8 мм
• Три стойки длиной 120-150 мм для надежной фиксации
• Заклепки или болты М5 для крепления к кожуху и зонту

Пошаговое крепление стоек:

1. Нарежьте три полосы или прутка длиной 140 мм. Это обеспечит зазор 12-15 см между верхом кожуха и зонтом.
2. Разметьте на верхнем краю кожуха три точки крепления на равном расстоянии друг от друга (через 120° по окружности).
3. Просверлите отверстия диаметром 5 мм в отмеченных точках на расстоянии 10-15 мм от верхнего края кожуха.
4. Если используете полосу, загните один конец каждой стойки под углом 90° на длину 15-20 мм для крепления к кожуху.
5. Прикрепите нижние концы стоек к кожуху заклепками или болтами. Стойки должны располагаться строго вертикально.
6. Приложите зонт к верхним концам стоек и отметьте точки крепления на расстоянии 25-30 мм от края основания конуса.
7. Просверлите отверстия в зонте и загните верхние концы стоек под форму конуса (угол 35-40°).
8. Закрепите зонт к стойкам заклепками или болтами. Проверьте горизонтальность зонта уровнем или на глаз.

СОВЕТ: Для прочности конструкции делайте стойки из цельных отрезков металла без сварки. Если используете сварку, проваривайте места соединений полностью, без прихваток — они быстро отрываются от вибрации.

ЧАСТАЯ ОШИБКА: Владельцы делают всего две стойки вместо трех для упрощения. При сильном ветре двухопорная конструкция может перекоситься. Три стойки обеспечивают устойчивость при ветре до 20-25 м/с.

ВАЖНО: Высота стоек должна быть 12-15 см. При меньшей высоте (8-10 см) зонт находится слишком близко к выходу дыма, что снижает тягу. При большей высоте (более 18 см) конструкция становится парусной и неустойчивой.

Можно ли использовать проволоку вместо полос?

Проволока диаметром 4-5 мм недостаточно жесткая для стоек — она будет изгибаться под весом зонта и от ветра. Минимальный диаметр прутка для стоек — 6 мм. Оптимально использовать полосу 20×2 мм или пруток 8 мм — такие стойки выдерживают нагрузку и не деформируются годами.

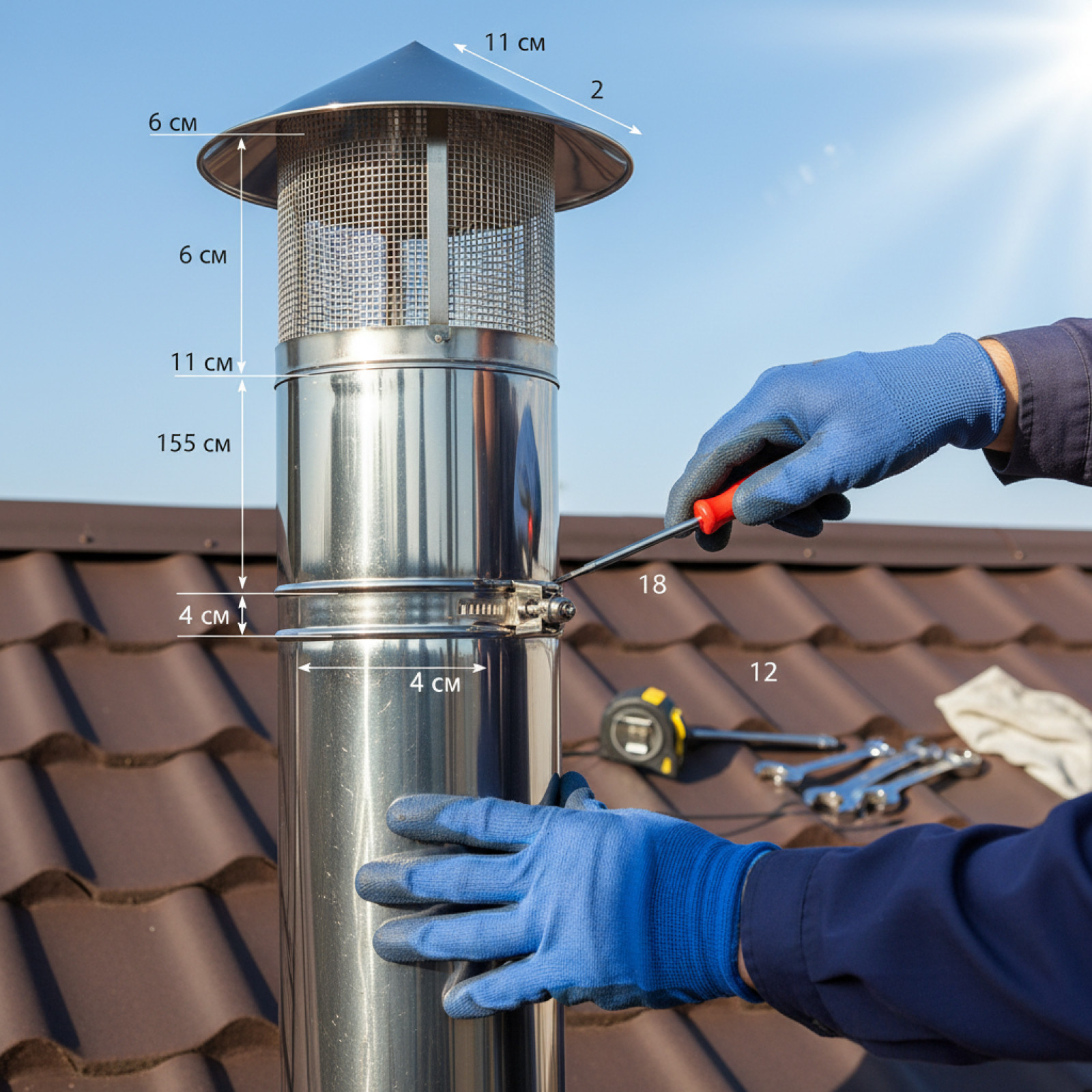

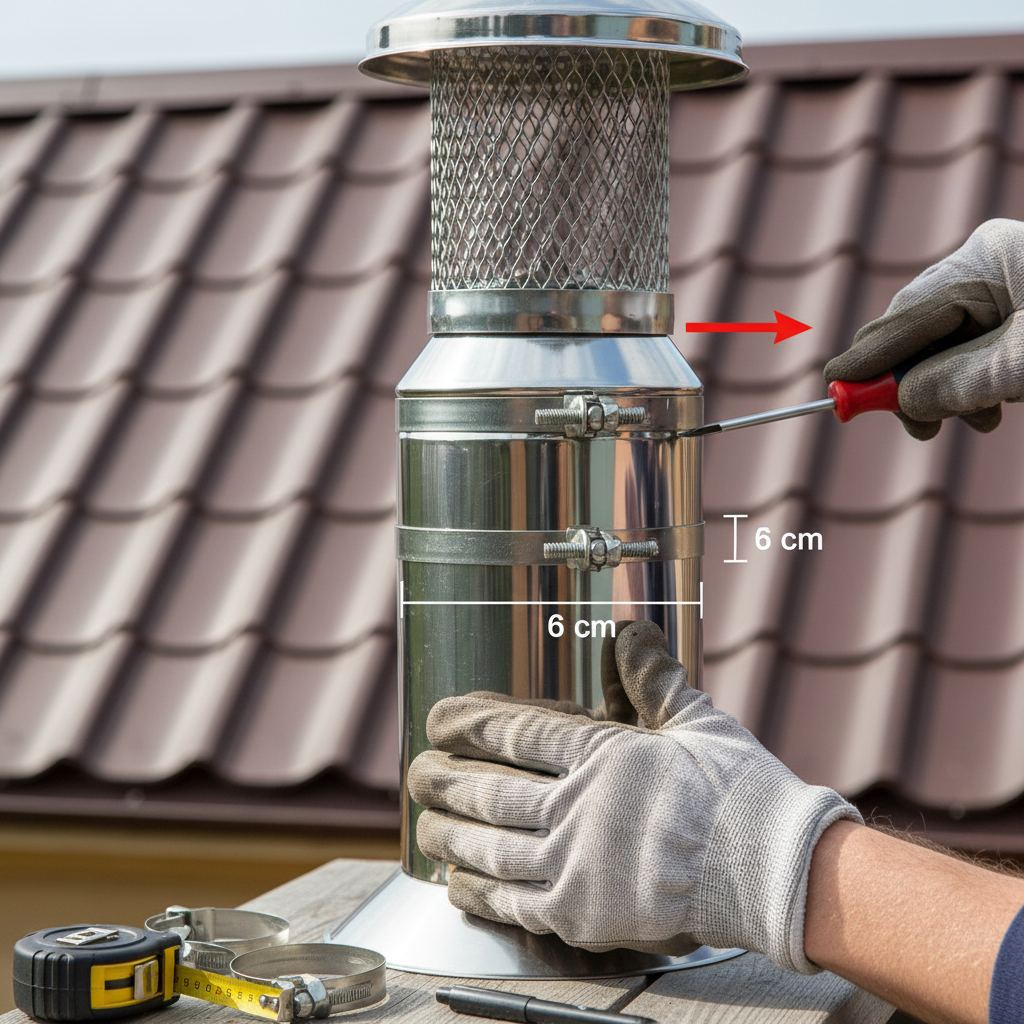

Шаг 5: Монтаж крепления к трубе

Надежное крепление к трубе предотвращает срыв искрогасителя ветром и обеспечивает герметичность соединения. Существует два основных способа крепления: на хомуты и с помощью внутреннего кольца.

Способ 1: Крепление на внешние хомуты (простой и быстрый):

1. Используйте два металлических хомута соответствующего диаметра (для трубы 150 мм — хомуты 150-160 мм).
2. Наденьте искрогаситель на трубу так, чтобы нижний край кожуха находился на 5-7 см выше среза трубы.
3. Отметьте маркером на трубе место установки нижнего хомута — на 3-4 см выше нижнего края кожуха.
4. Наденьте первый хомут на трубу под кожухом и затяните его до плотного прилегания металла к трубе.
5. Установите второй хомут на 10-12 см выше первого для дополнительной фиксации.
6. Проверьте надежность крепления — попробуйте провернуть искрогаситель вокруг оси трубы. Люфт не более 2-3 мм допустим.

Способ 2: Крепление на внутреннее кольцо (надежнее, но сложнее):

1. Вырежьте из металлической полосы 30×2 мм кольцо диаметром на 2-3 мм меньше внутреннего диаметра кожуха.
2. Соедините концы полосы внахлест заклепками или болтами, получив жесткое кольцо.
3. Просверлите в кольце 3-4 отверстия диаметром 5 мм на равном расстоянии друг от друга.
4. Прикрепите кольцо к нижнему краю кожуха изнутри заклепками через просверленные отверстия.
5. Наденьте конструкцию на трубу — внутреннее кольцо должно плотно обхватывать трубу по всей окружности.
6. Дополнительно зафиксируйте одним хомутом снаружи для полной надежности.

СОВЕТ: Перед установкой хомутов оберните трубу в месте крепления одним слоем асбестового шнура или базальтовой ваты. Это создаст мягкую прокладку и компенсирует неровности трубы.

ВАЖНО: Затягивайте хомуты равномерно, без перекосов. Перетяжка может деформировать тонкостенную трубу (толщина стенки менее 1 мм), создав овальное сечение и нарушив тягу.

По рекомендациям производителей дымоходных систем, хомуты для крепления искрогасителя должны быть из нержавейки или оцинковки толщиной не менее 0,8 мм. Тонкие хомуты 0,5 мм растягиваются за 1-2 года и ослабляют крепление.

ЧАСТАЯ ОШИБКА: Владельцы устанавливают искрогаситель вплотную к срезу трубы, не оставляя зазора. При таком монтаже дым сразу упирается в сетку, что снижает тягу на 15-20%. Минимальный зазор — 5 см над срезом трубы.

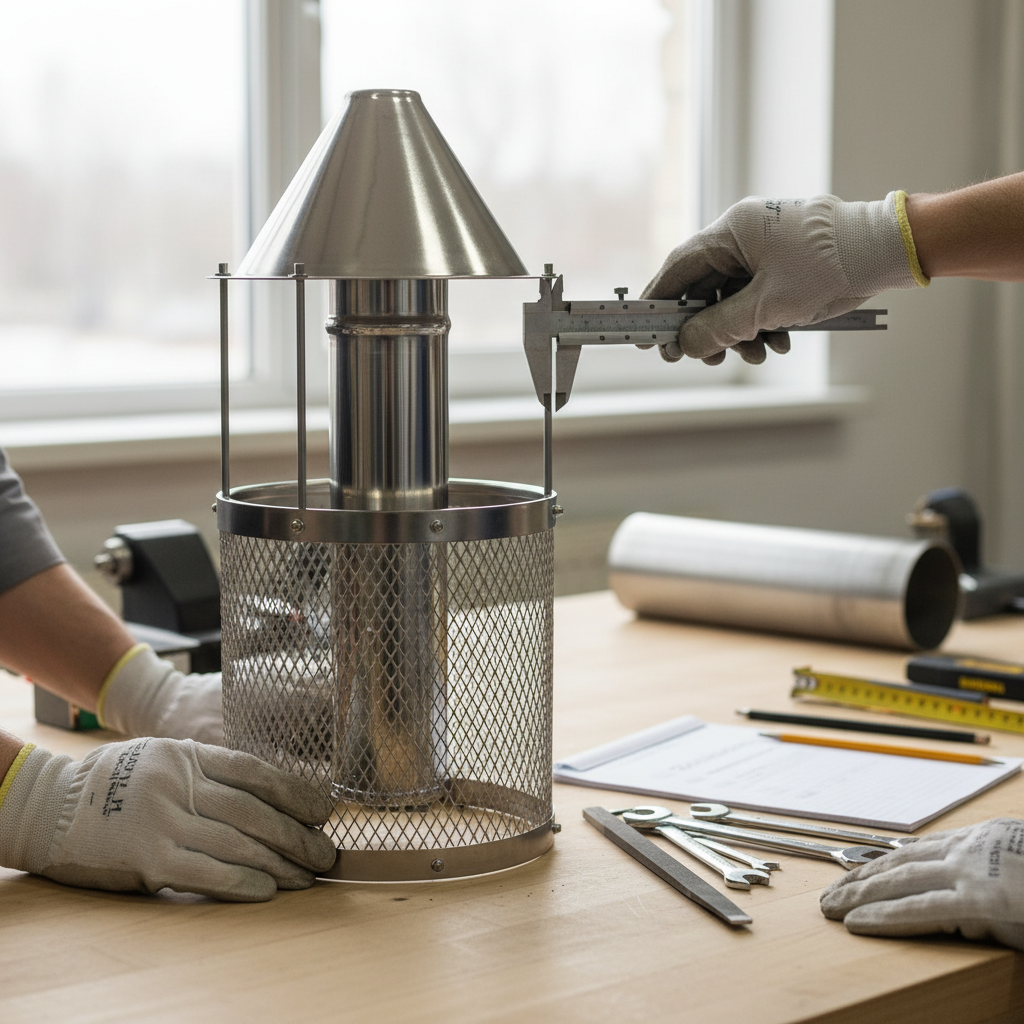

Шаг 6: Финальная сборка и проверка

Финальная сборка включает проверку всех соединений, устранение острых краев и тестирование конструкции перед установкой на крышу. Этот этап занимает 20-30 минут, но гарантирует безопасную эксплуатацию.

Чек-лист финальной проверки готового искрогасителя:

1. Осмотрите все заклепочные и болтовые соединения. Подтяните ослабленные гайки, замените слабые заклепки.
2. Проверьте натяжение сетки — она не должна провисать или отходить от кожуха более чем на 5 мм.
3. Обработайте напильником все острые края и заусенцы на металле. Проведите рукой в перчатке — не должно быть зацепов.
4. Проверьте горизонтальность зонта — наклон более 5° от горизонтали недопустим, вода будет стекать в одну сторону.
5. Убедитесь, что стойки не перекрывают более 15% площади сетки. Большие стойки снижают эффективность искрогасителя.
6. Измерьте зазор между кожухом и трубой — должно быть 3-4 см с каждой стороны для свободной циркуляции дыма.
7. Проверьте вес конструкции — для трубы 150 мм искрогаситель не должен весить более 2-2,5 кг.
8. Потрясите искрогаситель — все детали должны сидеть жестко, без дребезжания и люфтов.

Тестирование перед установкой на крышу:

• Наденьте искрогаситель на отрезок трубы аналогичного диаметра на земле и проверьте плотность посадки
• Облейте конструкцию водой из ведра — вода должна стекать по зонту, не попадая внутрь кожуха
• Попробуйте провернуть искрогаситель на трубе — надежно затянутые хомуты не дадут прокрутиться
• Проверьте, легко ли снимается искрогаситель для чистки (если предусмотрена съемная конструкция)

СОВЕТ: Сфотографируйте готовый искрогаситель на дымоход для бани фото со всех сторон перед установкой. Это поможет вспомнить правильную ориентацию деталей при снятии для чистки через несколько месяцев.

ВАЖНО: Первую топку бани с установленным искрогасителем проводите в течение 30-40 минут при умеренной температуре. Проверьте, не появился ли дым из-под хомутов и нет ли запаха горелого металла от сетки.

ЧАСТАЯ ОШИБКА: Владельцы устанавливают самодельный искрогаситель на трубу бани и сразу топят печь на полную мощность. При первых топках металл прогревается и может незначительно деформироваться, что требует подтяжки креплений.

Как понять, что искрогаситель работает правильно?

После 2-3 топок осмотрите сетку — на ней должны быть следы осевшей сажи и мелкие частицы золы. Если сетка чистая, значит дым проходит мимо (негерметичное соединение с трубой). Если сетка сильно забита за 2-3 топки, возможно, ячейка слишком мелкая или тяга недостаточная. Оптимально — легкий налет сажи, который счищается щеткой раз в месяц.

После успешного тестирования ваш самодельный искрогаситель на дымоход для бани своими руками готов к установке на крышу. Правильно изготовленная конструкция прослужит 7-10 лет без замены основных элементов.

Альтернатива: упрощенный вариант за 1 час

Если времени на изготовление полноценного искрогасителя на дымоход для бани своими руками нет, можно собрать упрощенную конструкцию за 50-60 минут. Она обеспечивает защиту на уровне 75-80% и подходит для временного использования.

Что потребуется для быстрого варианта:

• Готовый дефлектор-зонт из оцинковки под ваш диаметр трубы (300-500₽ в строительном магазине)
• Рулон нержавеющей сетки с ячейкой 5 мм размером 40×60 см (250-350₽)
• Проволока из нержавейки 1-1,5 мм, 3 метра (100₽)
• Два металлических хомута под диаметр трубы (100₽)

Быстрая сборка за 6 шагов:

1. Измерьте окружность дефлектора в самой широкой части (обычно 60-80 см в зависимости от диаметра).
2. Вырежьте из сетки полосу длиной на 5 см больше окружности и высотой 25-30 см.
3. Оберните сетку вокруг дефлектора на уровне его цилиндрической части, оставив зазор 2-3 см до зонта сверху.
4. Закрепите сетку проволокой в 8-10 точках по окружности, скручивая концы плоскогубцами с внутренней стороны.
5. Наденьте конструкцию на трубу дымохода так, чтобы нижний край сетки был на 5-7 см выше среза трубы.
6. Зафиксируйте двумя хомутами — один внизу сетки, второй на 10 см выше первого.

СОВЕТ: Покупайте дефлектор с цилиндрической юбкой высотой не менее 15 см — на нее легче крепить сетку. Модели с короткой юбкой (8-10 см) требуют дополнительных креплений.

ЧАСТАЯ ОШИБКА: Владельцы берут обычную металлическую сетку-рабицу вместо специальной нержавеющей. Рабица не выдерживает температуру дыма 400-500°C и прогорает за 2-3 месяца.

Упрощенный вариант обеспечивает защиту на уровне 75-82% против 90-95% у полноценной конструкции. Для бань с эпизодической топкой (1-2 раза в неделю) этого достаточно, но для интенсивного использования лучше изготовить полный вариант.

ВАЖНО: Упрощенная конструкция служит 3-4 года максимум. Сетка на проволоке постепенно ослабляется от температурных расширений и начинает провисать. Планируйте замену или модернизацию через 2-3 сезона.

Можно ли вообще обойтись без зонта, только с сеткой?

Технически можно просто обернуть сеткой верх трубы и закрепить хомутами. Это даст минимальную защиту от крупных искр (эффективность 60-65%). Но без зонта дождь и снег будут попадать прямо в трубу, что приведет к образованию конденсата, размоканию сажи и ухудшению тяги. Такой вариант подходит только для временного использования на 1-2 месяца.

Установка искрогасителя на трубу: правила монтажа

Правильная установка искрогасителя на трубу обеспечивает надежную фиксацию конструкции и безопасную эксплуатацию. Монтаж занимает 30-40 минут и требует соблюдения высотных норм и техники безопасности при работе на крыше.

Основные правила монтажа искрогасителя:

• Работы проводятся только в сухую безветренную погоду при скорости ветра не более 10 м/с
• Печь должна быть холодной — монтаж на горячую трубу недопустим из-за риска ожогов
• Высота установки над коньком крыши регламентируется СНиП 41-01-2003
• Конструкция должна быть надежно зафиксирована минимум двумя точками крепления
• Обязательно использование страховки при работе на высоте более 1,5 метров

Перед началом установки проверьте состояние дымохода:

1. Осмотрите трубу на предмет трещин, прогаров и деформаций. Поврежденную трубу нужно отремонтировать до установки искрогасителя.
2. Убедитесь, что труба надежно закреплена растяжками или кронштейнами и не качается от ветра.
3. Очистите внешнюю поверхность трубы от сажи, грязи и ржавчины в месте установки хомутов.
4. Проверьте вертикальность трубы отвесом — отклонение более 5° от вертикали требует выравнивания.

СОВЕТ: Если крыша имеет уклон более 30°, используйте строительные леса или вышку-туру для безопасного доступа к трубе. Работа с приставной лестницы на скользкой кровле опасна.

ВАЖНО: Монтаж искрогасителя на трубу из сэндвич-панелей требует осторожности. Не затягивайте хомуты слишком сильно — можно повредить внутренний изоляционный слой и нарушить герметичность дымохода.

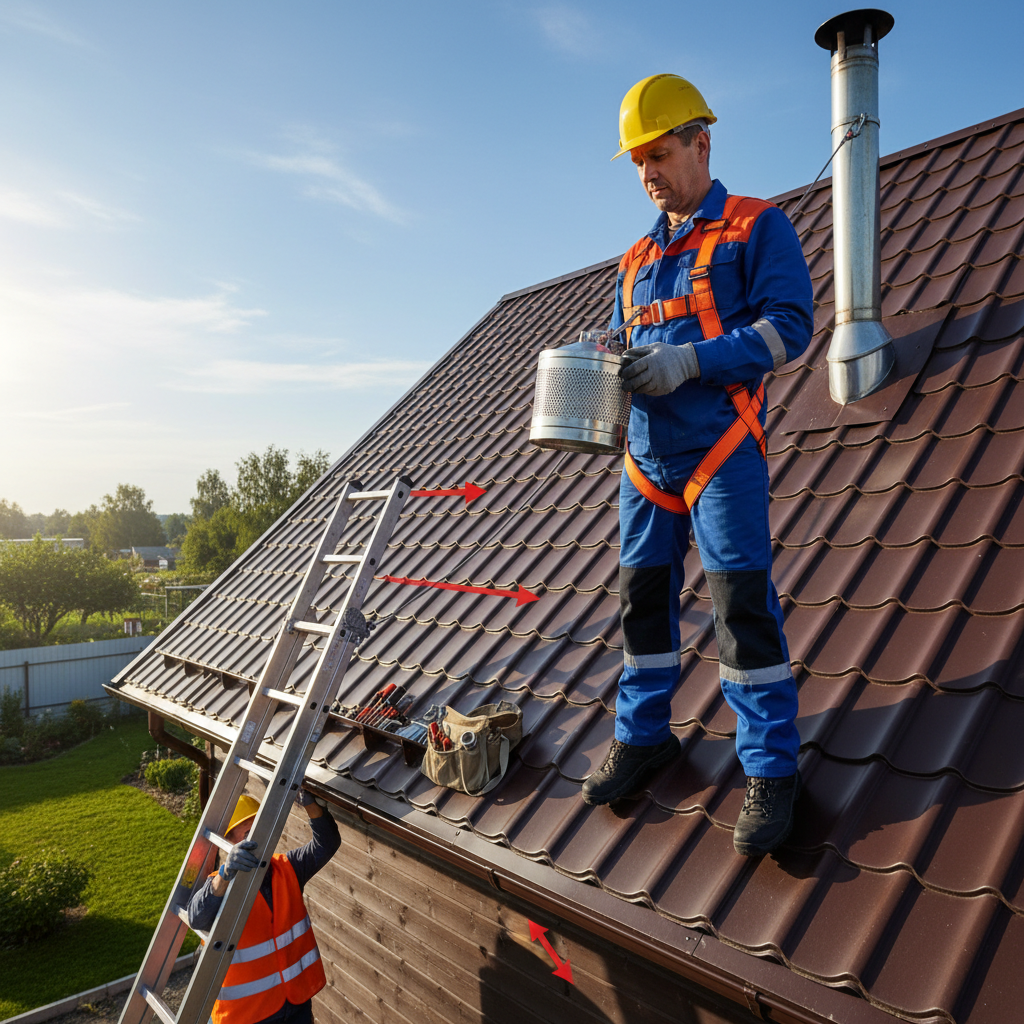

Подготовка к монтажу и техника безопасности

Работа на крыше при монтаже искрогасителя требует тщательной подготовки и соблюдения правил безопасности. Падение с высоты 3-5 метров может привести к серьезным травмам.

Необходимое страховочное снаряжение:

• Страховочный пояс с карабином и стропой длиной 3-5 метров (обязателен при высоте крыши более 2 метров)
• Нескользящая обувь с мягкой подошвой — кроссовки или ботинки с резиновым протектором
• Защитные перчатки с прорезиненными ладонями для надежного захвата
• Строительная каска при работе вдвоем для защиты от падающих инструментов

Пошаговая подготовка рабочего места:

1. Установите приставную лестницу под углом 65-75° к земле и закрепите верхний конец за конек или прочную конструкцию.
2. Проверьте устойчивость лестницы — попросите помощника придерживать её снизу во время подъема.
3. Подготовьте все инструменты и детали на земле: искрогаситель, хомуты, ключи, отвертки сложите в сумку с лямкой.
4. Закрепите страховочный трос за прочную конструкцию на крыше (трубу дымохода, мощную балку конька).
5. Поднимитесь на крышу и оцените устойчивость положения — ноги должны твердо стоять на кровле без скольжения.
6. Передайте инструменты и искрогаситель на крышу с помощью веревки или попросите помощника подать их.

ВАЖНО: Никогда не работайте на крыше в одиночку. Помощник внизу сможет вызвать помощь в случае падения или других проблем. Обязательно имейте при себе заряженный мобильный телефон.

ЧАСТАЯ ОШИБКА: Владельцы начинают монтаж сразу после дождя, когда кровля еще влажная. Мокрая металлочерепица или профнастил становятся чрезвычайно скользкими — риск падения увеличивается в 5-7 раз.

СОВЕТ: Работайте утром в сухую погоду при температуре от +10°C до +25°C. В жару металлическая кровля нагревается до 60-70°C, что вызывает ожоги при касании и быструю усталость.

По статистике Ростехнадзора, 65% несчастных случаев при работе на крышах частных домов происходит из-за отсутствия страховки. Использование простейшего страховочного пояса снижает риск тяжелых травм при падении на 90%.

Что делать, если уклон крыши очень крутой (более 45°)?

На крутых крышах обязательно используйте специальные кровельные трапы с зацепами за конек или строительные леса. Работа без дополнительной опоры на уклоне более 45° крайне опасна даже со страховкой — постоянное напряжение ног приводит к быстрой усталости и потере равновесия. Рассмотрите вариант вызова профессионалов для установки — это обойдется в 1500-2500₽, но гарантирует безопасность.

После подготовки рабочего места и проверки всех средств безопасности можно приступать к непосредственной установке искрогасителя на дымоход.

Высота установки над кровлей

Высота дымохода над крышей регламентируется строительными нормами СНиП 41-01-2003 и напрямую влияет на тягу печи и пожарную безопасность. Неправильная высота приводит к задымлению бани или попаданию искр на кровлю.

Нормативные требования к высоте трубы с искрогасителем:

• При расстоянии до конька менее 1,5 метра — труба должна возвышаться на 50 см выше конька
• При расстоянии 1,5-3 метра от конька — верх трубы на уровне конька или выше
• При расстоянии более 3 метров от конька — не ниже линии, проведенной от конька вниз под углом 10°
• На плоской кровле минимальная высота трубы над покрытием — 50 см
• Общая высота дымохода от колосника печи до верха искрогасителя — не менее 5 метров для хорошей тяги

СОВЕТ: Добавляйте к расчетной высоте трубы еще 10-15 см на высоту самого искрогасителя. Зонт не должен находиться ниже нормативного уровня — иначе требования по высоте не соблюдаются.

ЧАСТАЯ ОШИБКА: Владельцы устанавливают короткую трубу, рассчитывая, что дефлектор компенсирует недостаток высоты и улучшит тягу. На практике труба высотой менее 4,5 метров дает слабую тягу даже с дефлектором.

ВАЖНО: Если рядом с баней есть более высокие строения или деревья, поднимите трубу выше их уровня минимум на 1 метр. Иначе завихрения воздуха будут ухудшать тягу и задувать дым обратно в трубу.

По данным теплотехнических расчетов, каждый метр высоты дымохода увеличивает тягу на 1,5-2 Па. Для эффективной работы печи мощностью 10-15 кВт требуется тяга 10-15 Па, что достигается при высоте трубы 5-7 метров.

Что делать, если по нормам нужна очень высокая труба?

Если расчетная высота превышает 7 метров, обязательно установите растяжки из стального троса диаметром 4-6 мм. Крепите растяжки на высоте 2/3 от основания трубы в трех-четырех точках под углом 45-60° к горизонтали. Трубы выше 6 метров без растяжек раскачиваются ветром, что приводит к разрушению кладки или разрыву стыков сэндвич-секций.

Процесс установки: пошаговая инструкция

Непосредственная установка искрогасителя занимает 15-25 минут и выполняется строго по алгоритму. Соблюдение последовательности действий гарантирует надежную фиксацию и правильное положение конструкции.

Пошаговая инструкция по монтажу:

1. Поднимите искрогаситель на крышу и положите его рядом с дымоходом на безопасном расстоянии от края.
2. Очистите верхнюю часть трубы от сажи, пыли и влаги сухой тряпкой. Поверхность должна быть чистой для плотного прилегания хомутов.
3. Примерьте искрогаситель к трубе, надев его сверху до упора. Проверьте зазор между кожухом и трубой — он должен быть равномерным 3-4 см по всей окружности.
4. Отметьте маркером на трубе линию установки нижнего хомута — на 3-4 см выше нижнего края кожуха искрогасителя.
5. Снимите искрогаситель и наденьте на трубу два хомута, расположив их выше отметки. Хомуты должны быть расстегнуты и свободно двигаться по трубе.
6. Наденьте искрогаситель на трубу так, чтобы нижний край кожуха был на 5-7 см выше среза дымохода. Проверьте вертикальность конструкции.
7. Опустите нижний хомут до отметки и затяните его до плотного прилегания. Затягивайте равномерно, проверяя отсутствие перекосов каждые 2-3 оборота ключа.
8. Второй хомут установите на 10-12 см выше первого и затяните аналогично. Два хомута обеспечивают надежную фиксацию при ветровых нагрузках.
9. Проверьте надежность крепления, попытавшись провернуть искрогаситель вокруг оси трубы. Люфт более 3-5 мм недопустим — подтяните хомуты.
10. Убедитесь, что зонт расположен строго горизонтально. При необходимости ослабьте хомуты и выровняйте конструкцию.
11. Проверьте, чтобы сетка не касалась трубы дымохода. Минимальный зазор между сеткой и трубой — 2-3 см для свободного выхода дыма.
12. Очистите кровлю вокруг трубы от мусора, листьев и веток, которые могут воспламениться от искр.

СОВЕТ: После затяжки хомутов подождите 2-3 минуты и проверьте их еще раз. Металл слегка деформируется под давлением, и может потребоваться дополнительная подтяжка на пол-оборота.

ВАЖНО: Если на дымоходе установлен дефлектор или грибок, их необходимо снять перед установкой искрогасителя. Два защитных устройства на одной трубе создают избыточное сопротивление и снижают тягу на 30-40%.

ЧАСТАЯ ОШИБКА: Владельцы затягивают хомуты слишком сильно, деформируя тонкостенные сэндвич-трубы. Затяжка должна быть плотной, но не чрезмерной — труба не должна менять форму сечения.

Контрольная проверка после установки:

• Зонт искрогасителя находится на нормативной высоте относительно конька крыши
• Конструкция не качается и не проворачивается вокруг трубы
• Сетка не касается дымохода и натянута без провисаний
• Хомуты затянуты равномерно без перекосов
• Все острые края обработаны и не представляют опасности

После завершения монтажа спуститесь с крыши, уберите инструменты и лестницу. Первую топку бани проведите через 1-2 часа, дав металлу прогреться на солнце — это снизит термический шок при контакте с горячими газами.

Уход за искрогасителем: как продлить срок службы

Регулярный уход за искрогасителем обеспечивает стабильную тягу печи и продлевает срок службы конструкции до 8-10 лет. Без чистки сетка забивается сажей за 3-4 месяца, снижая эффективность на 60-70%.

Сетка искрогасителя работает как фильтр, улавливая не только искры, но и крупные частицы сажи. Постепенно ячейки забиваются отложениями, что создает сопротивление выходу дыма. Тяга ослабевает, печь начинает дымить, а эффективность отопления падает.

Основные факторы, влияющие на скорость засорения:

• Тип топлива — хвойные дрова дают больше смолистых отложений
• Качество дров — сырые дрова образуют в 3-4 раза больше сажи
• Интенсивность топки — при ежедневном использовании чистка нужна чаще
• Размер ячейки сетки — мелкая ячейка 3-4 мм забивается быстрее
• Температура горения — низкотемпературное тление создает больше копоти

СОВЕТ: Используйте для топки бани только сухие дрова лиственных пород (береза, осина, ольха) влажностью не более 20%. Это сократит образование сажи в 2-3 раза и увеличит интервалы между чистками.

Исследования показали, что сырые дрова влажностью 35-40% производят на 250-300% больше сажи и копоти, чем сухие дрова влажностью 15-20%. Температура горения при этом на 150-200°C ниже, что дополнительно ухудшает тягу.

ВАЖНО: Не используйте для розжига и топки бани пластик, ДСП, фанеру, крашеное дерево и строительный мусор. Эти материалы дают агрессивные химические соединения, которые разрушают металл сетки за 1-2 сезона.

Правильный уход включает три основных операции: регулярную чистку сетки от сажи, проверку целостности конструкции и своевременную замену изношенных элементов. Каждая операция имеет свою периодичность и технологию выполнения.

Периодичность чистки

Периодичность чистки искрогасителя зависит от интенсивности использования бани и качества топлива. Регулярное обслуживание предотвращает критическое засорение сетки и поддерживает тягу на оптимальном уровне.

Рекомендуемые интервалы чистки:

Профилактический осмотр искрогасителя рекомендуется проводить каждые 20-25 топок или раз в 2 месяца при активном использовании. Визуальная оценка состояния сетки занимает 5-10 минут и позволяет вовремя выявить критическое засорение.

Обязательная чистка требуется в следующих случаях:

• Перед началом банного сезона (весной или осенью)
• После длительного перерыва в использовании (более 3 месяцев)
• При появлении признаков засорения (ухудшение тяги, дымление)
• После топки сырыми или хвойными дровами 5-7 раз подряд
• После сильного ветра или бури, когда в искрогаситель могли попасть листья и мусор

СОВЕТ: Заведите журнал обслуживания бани, где отмечайте даты чисток искрогасителя. Это поможет выработать оптимальный график под ваши условия эксплуатации и не пропустить срок обслуживания.

ВАЖНО: Если вы топите баню дровами из старых построек, шпал или пропитанной древесины, чистка требуется в 3-4 раза чаще. Такое топливо образует агрессивные смолистые отложения, которые быстро забивают сетку.

ЧАСТАЯ ОШИБКА: Владельцы откладывают чистку до момента, когда печь начинает сильно дымить. К этому времени ячейки сетки забиты на 80-90%, и требуется не просто чистка, а прожигание или замена сетки.

Как часто чистить искрогаситель зимой?

Зимой при минусовых температурах сажа меньше прилипает к холодной сетке, но появляется другая проблема — конденсат и обледенение. Проверяйте искрогаситель каждые 3-4 недели даже при нечастой топке. Лед на сетке может блокировать до 50% площади ячеек, резко снижая тягу. При обнаружении льда снимите искрогаситель и занесите в теплое помещение на 2-3 часа для оттаивания.

Признаки засорения

Своевременное выявление признаков засорения позволяет провести чистку до критического ухудшения тяги. Забитая сетка снижает эффективность работы печи и создает опасность задымления бани.

Основные симптомы засорения искрогасителя:

1. Ухудшение тяги печи — дрова разгораются медленнее, пламя вялое, температура в парилке набирается дольше обычного на 15-20 минут.
2. Дымление из дверцы — при открывании топочной дверцы дым валит в помещение вместо того, чтобы уходить в трубу.
3. Обратная тяга — в начале растопки дым идет из печи в помещение, особенно в безветренную погоду.
4. Черная копоть на стекле — стекло топочной дверцы быстро чернеет за одну топку, хотя раньше оставалось чистым 3-4 топки.
5. Гудение в трубе — появляется низкочастотный гул или свист из-за турбулентных завихрений воздуха в забитой сетке.
6. Повышенный расход дров — для прогрева бани требуется на 20-30% больше дров, чем обычно.
7. Желтое пламя — вместо обычного оранжево-красного пламени появляется желтое с черными хлопьями сажи — признак неполного сгорания.

Визуальные признаки при осмотре сетки:

• Ячейки заполнены сажей более чем на 50% площади
• На сетке висят смолистые наросты толщиной 2-3 мм
• Через сетку просматривается менее 60% площади
• На зонте искрогасителя скопился слой сажи толщиной более 5 мм
• Внутри кожуха видны хлопья отслоившейся сажи

СОВЕТ: Проверить засорение можно без подъема на крышу. Во время топки выйдите на улицу и посмотрите на дым из трубы. Если дым густой, темный и выходит рывками — сетка забита. Из чистого искрогасителя дым легкий, светло-серый и выходит ровной струей.

ЧАСТАЯ ОШИБКА: Владельцы списывают ухудшение тяги на погоду или качество дров, не проверяя состояние искрогасителя. В 70% случаев причина плохой тяги — именно забитая сетка.

Испытания показали, что засорение сетки на 60% снижает тягу дымохода на 35-40%. При засорении 80% ячеек тяга падает на 55-65%, что делает нормальную работу печи практически невозможной.

ВАЖНО: Не игнорируйте признаки засорения и не пытайтесь компенсировать слабую тягу увеличением количества дров. Это приводит к перегреву печи, деформации металла и риску пожара от искр, которые прорываются через забитую сетку.

Как правильно чистить искрогаситель

Правильная чистка искрогасителя восстанавливает тягу и занимает 20-30 минут. Существует два метода: механическая чистка щеткой и термическая очистка прожиганием.

Механическая чистка (рекомендуется для регулярного обслуживания):

1. Дождитесь полного остывания дымохода — чистка на горячей трубе опасна ожогами. Минимум 4-6 часов после топки.
2. Поднимитесь на крышу с соблюдением техники безопасности (страховка, нескользящая обувь).
3. Ослабьте хомуты крепления и снимите искрогаситель с трубы. Будьте осторожны — конструкция весит 1,5-2,5 кг.
4. Спустите искрогаситель на землю с помощью веревки или передайте помощнику.
5. Жесткой щеткой с металлическим ворсом очистите сетку снаружи и изнутри от сажи. Движения должны быть вдоль прутьев, а не поперек.
6. Особое внимание уделите углам и местам крепления сетки — там скапливается больше всего отложений.
7. Очистите зонт и внутреннюю поверхность кожуха от сажи сухой тряпкой или щеткой.
8. Промойте сетку водой из шланга под давлением, если сажа не счищается насухую. Дайте полностью высохнуть 1-2 часа.
9. Осмотрите сетку на просвет — все ячейки должны быть чистыми и открытыми.
10. Проверьте целостность сетки и креплений. Замените поврежденные элементы.
11. Установите чистый искрогаситель обратно на трубу и затяните хомуты.

Термическая очистка (для сильных загрязнений):

1. Снимите искрогаситель с трубы аналогично механической чистке.
2. Разведите костер на безопасном расстоянии от построек или используйте мангал.
3. Положите искрогаситель сеткой вниз на металлическую решетку над углями на высоте 20-30 см.
4. Прогревайте конструкцию 15-20 минут, пока сажа не выгорит и не осыплется.
5. Переверните искрогаситель и прогрейте с другой стороны еще 10-15 минут.
6. Дайте конструкции остыть 30-40 минут до температуры, безопасной для касания.
7. Очистите остатки золы жесткой щеткой и промойте водой.
8. Просушите искрогаситель и установите обратно на дымоход.

СОВЕТ: Чистку удобнее проводить весной перед началом сезона или осенью после окончания. В теплую погоду работать на крыше безопаснее, а искрогаситель успеет высохнуть после промывки.

ВАЖНО: При прожигании сетки не допускайте перегрева металла выше 600-700°C. Нержавейка при температуре более 800°C теряет прочность и может деформироваться. Прогрев должен быть умеренным, без раскаливания докрасна.

ЧАСТАЯ ОШИБКА: Владельцы пытаются прочистить искрогаситель, не снимая его с трубы, используя длинную щетку. Это неэффективно — очищается только внешняя сторона сетки, а основная сажа остается изнутри.

Инструменты для чистки искрогасителя:

• Щетка с металлическим ворсом средней жесткости
• Ершик для труб (если нужно прочистить узкие места)
• Скребок или шпатель для удаления толстых наростов
• Ведро с водой и губка для влажной очистки
• Защитные очки и перчатки для работы с сажей
• Респиратор или маска — сажа содержит канцерогенные вещества

Можно ли использовать химические средства для чистки?

Специальные химические очистители для дымоходов типа "Трубочист" можно использовать для профилактики. Добавьте один брикет в топку раз в месяц — химикаты размягчают сажу в трубе и искрогасителе. Но полностью заменить механическую чистку химия не может — она эффективна только при легких отложениях. Для застарелой сажи нужна щетка или прожигание.

После чистки проведите контрольную топку и убедитесь, что тяга восстановилась. Дым должен выходить легко, без задержек, а печь разгораться быстро и без дымления в помещение.

Когда менять сетку

Замена сетки искрогасителя необходима при критическом износе металла или механических повреждениях. Своевременная замена предотвращает прорыв искр и сохраняет пожарную безопасность бани.

Признаки необходимости замены сетки:

• Прогары и дыры диаметром более 10 мм — через них проходят крупные искры
• Коррозия металла — ржавчина проела прутья более чем на 50% толщины
• Деформация ячеек — сетка провисла или растянулась, ячейки увеличились в 2-3 раза
• Обрыв креплений — сетка отошла от кожуха в нескольких местах и не подлежит ремонту
• Хрупкость металла — при попытке очистки прутья ломаются от легкого нажатия
• Срок службы — прошло 7-10 лет с момента установки нержавеющей сетки или 4-5 лет для оцинкованной

Срок службы сетки в зависимости от материала и условий эксплуатации:

СОВЕТ: Не ждите полного разрушения сетки. Замените её при появлении первых прогаров размером 5-7 мм — это дешевле и безопаснее, чем тушить пожар от вылетевших искр.

ВАЖНО: Оцинкованная сетка служит в 2 раза меньше нержавеющей, так как цинковое покрытие выгорает при температуре 400-450°C за 2-3 года. После выгорания цинка остается обычная сталь, которая быстро ржавеет.

Процесс замены сетки занимает 30-40 минут:

1. Снимите искрогаситель с дымохода и спустите на землю.
2. Высверлите или срежьте заклепки, которыми старая сетка крепится к кожуху.
3. Удалите старую сетку и очистите места крепления от ржавчины и сажи.
4. Измерьте размеры и вырежьте новую сетку из нержавейки с запасом 3-5 см по длине.
5. Оберните сетку вокруг кожуха с нахлестом 2-3 см и зафиксируйте проволокой временно.
6. Просверлите отверстия и закрепите сетку новыми заклепками или болтами М4.
7. Проверьте натяжение сетки и отсутствие провисаний.
8. Установите искрогаситель обратно на трубу.

ЧАСТАЯ ОШИБКА: Владельцы пытаются отремонтировать прогоревшую сетку заплатками из проволоки. Такой ремонт ненадежен — заплатки отваливаются через 2-3 месяца. Лучше полностью заменить сетку.

Стоимость замены только сетки составляет 300-500₽ за материал и 1-2 часа работы. Это в 15-20 раз дешевле, чем восстановление кровли после пожара от искр, средняя стоимость которого начинается от 80 000₽.

Можно ли использовать сетку с другим размером ячейки при замене?

Да, при замене можно изменить размер ячейки в зависимости от опыта эксплуатации. Если сетка 5 мм забивалась слишком быстро, установите 6-7 мм — чистить придется реже. Если через ячейки 6 мм проскакивали мелкие искры, поставьте 4-5 мм для лучшей защиты. Не используйте ячейку крупнее 8 мм — она пропускает опасные искры.

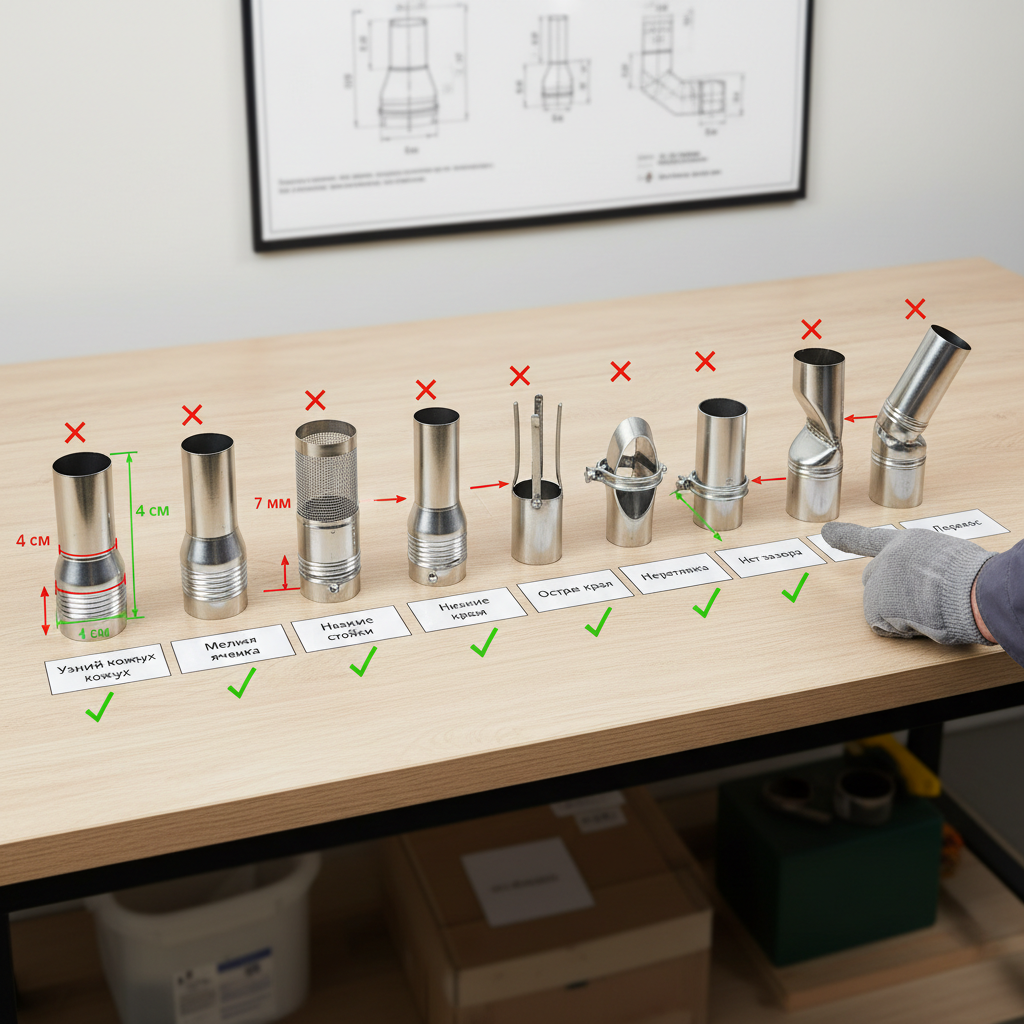

7 частых ошибок при изготовлении и установке

Анализ неудачных самодельных конструкций показывает типичные просчеты, которые снижают эффективность искрогасителя или делают его опасным. Знание этих ошибок поможет избежать проблем при изготовлении.

Ошибка 1: Неправильный расчет диаметра кожуха

Многие делают кожух искрогасителя слишком узким, оставляя зазор между трубой и сеткой всего 1-2 см. При таком зазоре дым выходит с трудом, создавая избыточное сопротивление. Тяга падает на 25-30%.

Правильно: Диаметр кожуха должен быть на 6-8 см больше диаметра трубы. Для трубы 150 мм оптимальный диаметр кожуха — 215-230 мм, что дает зазор 3-4 см с каждой стороны.

Ошибка 2: Использование слишком мелкой ячейки сетки

Желая максимально защититься от искр, владельцы устанавливают сетку с ячейкой 2-3 мм. Такая сетка забивается сажей за 2-3 топки и требует чистки еженедельно.

Правильно: Оптимальный размер ячейки для бани — 5-6 мм. Он задерживает опасные искры размером более 3 мм, но не забивается слишком быстро. Чистка требуется раз в 1-2 месяца.

Ошибка 3: Низкая установка зонта над сеткой

Стойки делают короткими (6-8 см), чтобы уменьшить высоту конструкции. Зонт оказывается слишком близко к выходу дыма и создает препятствие. Дым упирается в зонт и расходится с трудом.

Правильно: Высота стоек должна быть 12-15 см. Это обеспечивает свободный проход дыма между верхом сетки и зонтом без создания завихрений.

Ошибка 4: Перетяжка хомутов при монтаже

Стремясь надежно закрепить искрогаситель на трубу бани, владельцы затягивают хомуты с максимальным усилием. Это деформирует тонкостенные сэндвич-трубы, нарушая круглое сечение дымохода. Тяга ухудшается на 15-20%.

Правильно: Хомуты затягивайте до плотного прилегания без деформации трубы. Проверьте — труба должна сохранить идеально круглую форму после затяжки.

Ошибка 5: Отсутствие обработки острых краев металла

После резки нержавейки края остаются очень острыми. При установке или обслуживании можно серьезно порезаться. Многие игнорируют обработку краев, считая это необязательным.

Правильно: Все острые края кожуха, зонта и сетки обязательно обработайте напильником и загните на 5-7 мм внутрь. Это занимает 15-20 минут, но обеспечивает безопасность.

Ошибка 6: Установка искрогасителя вплотную к срезу трубы

Чтобы не поднимать конструкцию высоко, её надевают так, что нижний край кожуха находится на уровне среза дымохода или ниже. Дым сразу натыкается на сетку под прямым углом.

Правильно: Нижний край кожуха должен быть выше среза трубы на 5-7 см. Дым выходит из трубы, немного расширяется и затем проходит через сетку — это снижает сопротивление.

Ошибка 7: Игнорирование проверки конструкции перед установкой

Самодельный искрогаситель на дымоход для бани своими руками сразу поднимают на крышу и устанавливают, не проверив на земле. На высоте обнаруживаются дефекты: перекосы, люфты, провисание сетки.

Правильно: Перед подъемом на крышу проверьте конструкцию на земле. Наденьте на отрезок трубы, потрясите, облейте водой. Убедитесь, что все детали надежно закреплены.

СОВЕТ: Сфотографируйте процесс изготовления на каждом этапе. Это поможет повторить успешную конструкцию для второй бани или подсказать соседу правильную технологию.

ВАЖНО: Даже одна из перечисленных ошибок может снизить эффективность искрогасителя на 30-40%. Комбинация нескольких ошибок делает конструкцию практически бесполезной.

Статистика производителей дымоходов показывает, что 45% владельцев самодельных искрогасителей в течение первого года вносят изменения в конструкцию из-за неудовлетворительной работы. Основная причина — неправильные размеры и расположение элементов.

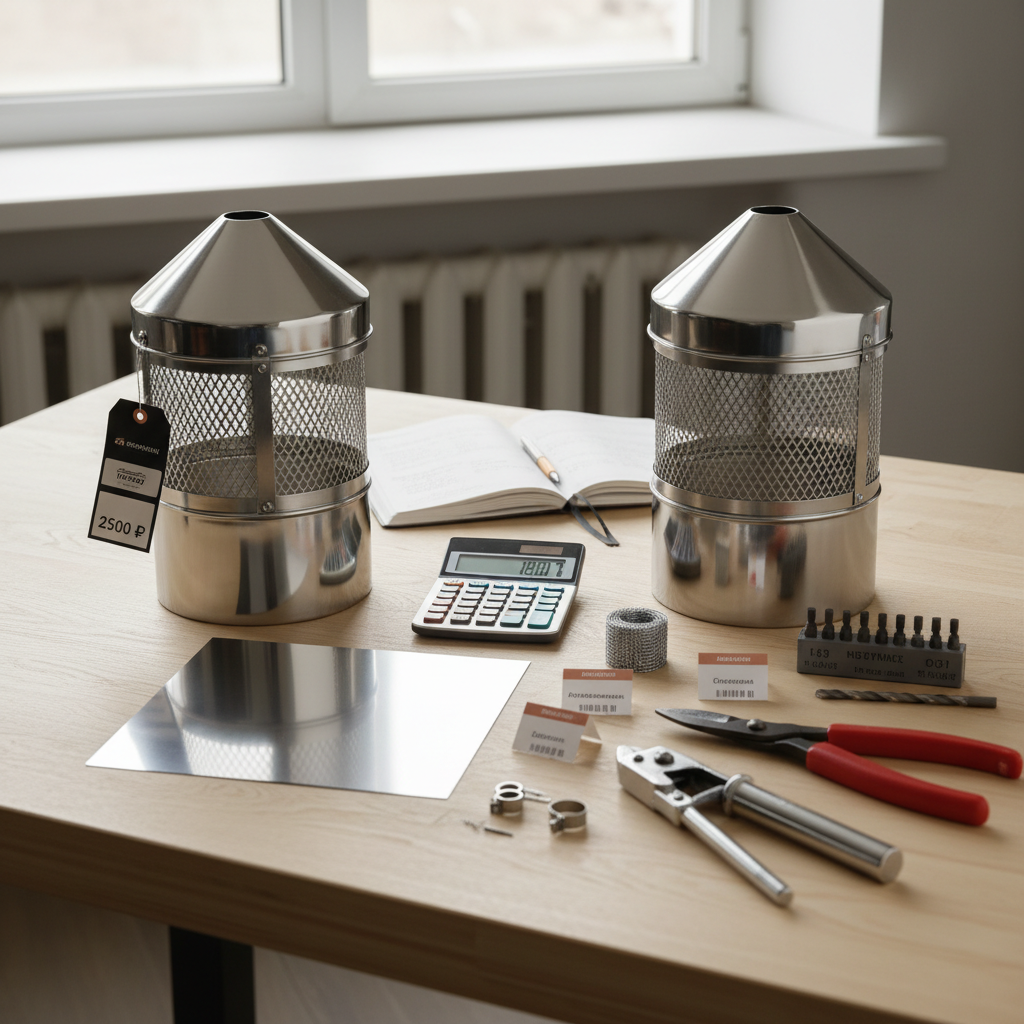

Сколько стоит: покупка vs своими руками

Сравнение затрат на готовый и самодельный искрогаситель помогает принять обоснованное решение. Экономия при самостоятельном изготовлении составляет 60-75%, но требует времени и навыков.

Стоимость готового искрогасителя для бани:

Стоимость материалов для изготовления своими руками (диаметр трубы 150 мм):

• Лист нержавейки 0,5-0,8 мм, размер 60×100 см — 800-1200₽
• Сетка нержавеющая 5 мм, рулон 40×60 см — 350-500₽
• Заклепки алюминиевые 4 мм, 50 шт — 80-120₽
• Хомуты металлические 150-160 мм, 2 шт — 200-300₽
• Полоса нержавеющая 20×2 мм для стоек, 0,5 м — 150-200₽

Итого материалы: 1580-2320₽ в зависимости от качества и места покупки.

Дополнительные расходы при отсутствии инструментов:

• Ножницы по металлу — 600-900₽ (служат годами, окупаются)
• Заклепочник ручной — 400-700₽ (пригодится для других работ)
• Сверла по металлу 4-5 мм — 200-300₽
• Напильник и наждачная бумага — 150-250₽

Сравнительный анализ экономии:

СОВЕТ: Если у вас уже есть базовый инструмент, изготовление искрогасителя на дымоход для бани своими руками экономит 400-800₽ и позволяет сделать конструкцию под точный размер вашей трубы.

ВАЖНО: Не экономьте на материале сетки. Разница между нержавейкой и оцинковкой — 200-300₽, но срок службы отличается в 2 раза. Нержавейка окупается уже через 4-5 лет.

ЧАСТАЯ ОШИБКА: Владельцы покупают самый дешевый готовый искрогаситель из тонкой оцинковки за 800-1000₽. Через 2-3 года он прогорает и требует замены. За 10 лет приходится купить 3 дешевых вместо одного качественного.

Опрос 150 владельцев бань показал, что 68% выбрали самостоятельное изготовление из-за возможности подогнать размеры под нестандартный дымоход. Экономия денег была второстепенным фактором для 55% респондентов.

Когда выгоднее купить готовый искрогаситель:

• У вас стандартный диаметр трубы 115, 150 или 200 мм
• Нет опыта работы с металлом и инструментов
• Ограничено время — нужно установить за 1 день
• Требуется гарантия производителя (1-3 года на заводские модели)

Когда выгоднее сделать своими руками:

• Нестандартный диаметр дымохода (135, 180, 250 мм)
• Есть базовые навыки и инструмент
• Хотите точно подобрать размер ячейки под свои условия
• Планируете делать для нескольких строений (баня, дом, гараж)
• Получаете удовольствие от изготовления конструкций своими руками

Сколько стоит установка готового искрогасителя мастером?

Услуга установки искрогасителя на готовый дымоход стоит 1500-2500₽ в зависимости от региона и высоты крыши. В эту цену входит подъем на крышу, монтаж с креплением на хомуты и проверка надежности. Если требуется дополнительная настройка высоты трубы или ремонт кровли вокруг дымохода, стоимость увеличивается до 3000-4000₽.

Финальная рекомендация: если у вас есть 4-6 часов свободного времени и базовый инструмент, изготовление самодельного искрогасителя — оптимальный выбор. Вы получите конструкцию, точно подходящую к вашему дымоходу, и сэкономите 30-40% бюджета.

Ответы на частые вопросы (FAQ)

Вопрос: Обязательно ли устанавливать искрогаситель на металлический дымоход бани?

Ответ: По требованиям СНиП 41-01-2003 искрогаситель обязателен для бань с деревянной, битумной или полимерной кровлей. Также он необходим, если расстояние до деревьев менее 15 метров или до соседних построек менее 12 метров. На бани с металлической кровлей и удаленным расположением искрогаситель не обязателен, но желателен для безопасности.

Вопрос: Снижает ли искрогаситель тягу дымохода?

Ответ: Правильно изготовленный искрогаситель с ячейкой 5-6 мм и зазором 3-4 см снижает тягу всего на 3-5%, что незаметно в работе печи. Критическое снижение тяги на 20-30% происходит только при ошибках: слишком мелкой сетке, засорении на 70-80% или неправильных размерах кожуха.

Вопрос: Можно ли сделать искрогаситель из обычной стальной сетки-рабицы?

Ответ: Нет, категорически не рекомендуется. Рабица изготовлена из обычной стали без термостойкого покрытия и прогорает при температуре дымовых газов 400-500°C за 2-4 месяца. Используйте только нержавеющую сетку AISI 304 или оцинкованную термостойкую сетку.

Вопрос: Какой размер ячейки сетки оптимален для бани?

Ответ: Оптимальный размер ячейки — 5-6 мм. Такая сетка задерживает опасные искры размером более 3 мм, но не забивается слишком быстро. Ячейка 3-4 мм требует чистки каждые 2-3 недели, а ячейка 8-10 мм пропускает крупные искры, опасные для кровли.

Вопрос: Нужно ли снимать искрогаситель на зиму?

Ответ: Снимать на зиму не нужно — качественная конструкция из нержавейки выдерживает морозы до -40°C без деформаций. Но проверяйте искрогаситель каждые 3-4 недели зимой на предмет обледенения. Лед на сетке может заблокировать до 50% ячеек и ухудшить тягу.

Вопрос: Как часто нужно чистить искрогаситель при топке 2-3 раза в неделю?

Ответ: При использовании сухих дров лиственных пород чистка требуется каждые 2-3 месяца. Если топите хвойными или сырыми дровами — каждые 4-6 недель. Визуально проверяйте состояние сетки раз в месяц, особенно после серии интенсивных топок.

Вопрос: Можно ли устанавливать искрогаситель на кирпичную трубу?

Ответ: Да, можно. Для кирпичной трубы прямоугольного сечения изготовьте прямоугольный кожух из нержавейки по размерам трубы плюс 6-8 см с каждой стороны. Крепление осуществляется на длинные хомуты или П-образные скобы с анкерами в кирпич.

Вопрос: Что лучше для бани — искрогаситель или дефлектор?

Ответ: Это разные устройства с разными функциями. Дефлектор улучшает тягу и защищает от ветра, но не задерживает искры. Искрогаситель защищает от пожара, но практически не влияет на тягу. Оптимальное решение — комбинированный дефлектор с сеткой, объединяющий обе функции.

Вопрос: Сколько весит самодельный искрогаситель для трубы 150 мм?

Ответ: Конструкция из нержавейки толщиной 0,5-0,8 мм весит 1,8-2,5 кг в зависимости от размера зонта. Это безопасная нагрузка для любого дымохода. Вес более 3 кг говорит о чрезмерно толстом металле или избыточных размерах.

Вопрос: Нужен ли искрогаситель, если баня топится только зимой?

Ответ: Да, нужен. Зимой опасность пожара даже выше — сухой снег на кровле не защищает от искр, а деревянная обрешетка под металлочерепицей остается сухой и легко воспламеняется. Кроме того, зимой сильнее ветер, который разносит искры дальше.

Вопрос: Можно ли покрасить искрогаситель термостойкой краской?

Ответ: Красить необязательно — нержавейка не ржавеет и выглядит эстетично без покраски. Оцинкованную сталь можно покрасить термостойкой краской (до 600°C) для продления срока службы. Обычная краска выгорит за 2-3 топки.

Вопрос: Влияет ли высота установки искрогасителя на его эффективность?

Ответ: Высота установки над кровлей влияет на тягу, но не на способность задерживать искры. Главное — соблюдать нормативную высоту относительно конька крыши (50 см выше при расстоянии менее 1,5 м). Сам искрогаситель эффективен на любой высоте.

Вопрос: Что делать, если после установки искрогасителя появилось задымление?

Ответ: Проверьте три момента: 1) Не забита ли сетка на 60-70% — прочистите её. 2) Достаточный ли зазор между сеткой и трубой — должно быть минимум 3 см с каждой стороны. 3) Не слишком ли мелкая ячейка — замените на 5-6 мм, если стоит 3-4 мм.

Вопрос: Можно ли использовать сварку вместо заклепок при изготовлении?

Ответ: Да, можно, если у вас есть опыт сварки тонкого металла и сварочный аппарат. Сварные соединения прочнее заклепочных, но требуют навыка — тонкую нержавейку 0,5-0,8 мм легко прожечь. Для новичков заклепки — более надежный и простой вариант.

Вопрос: Какой срок службы у самодельного искрогасителя из нержавейки?

Ответ: При использовании нержавейки AISI 304 и регулярной чистке конструкция служит 8-10 лет. Сетка может потребовать замены через 7-8 лет, но кожух и зонт остаются исправными весь срок. Оцинкованные конструкции служат 4-5 лет.

Итоговый чек-лист перед началом работы

Перед тем как приступить к изготовлению искрогасителя на дымоход для бани своими руками, проверьте готовность по этому чек-листу. Он поможет избежать ошибок и обеспечит успешный результат.

Подготовка и замеры:

• ✓ Точно измерен внешний диаметр дымохода (для расчета кожуха)
• ✓ Рассчитан диаметр кожуха: диаметр трубы + 6-8 см
• ✓ Определена высота установки над коньком по СНиП
• ✓ Выбран тип конструкции (полный вариант или упрощенный)
• ✓ Составлен эскиз с размерами всех деталей

Материалы (для трубы 150 мм):

• ✓ Лист нержавейки 0,5-0,8 мм, размер 60×100 см
• ✓ Сетка нержавеющая с ячейкой 5-6 мм, рулон 40×60 см
• ✓ Заклепки алюминиевые 4 мм, 40-50 шт
• ✓ Два хомута под диаметр трубы (150-160 мм)
• ✓ Полоса нержавеющая 20×2 мм для стоек, 0,5 м
• ✓ Проволока нержавеющая 1-1,5 мм, 2-3 метра

Инструменты:

• ✓ Ножницы по металлу или УШМ с диском по металлу
• ✓ Заклепочник ручной (или дрель для болтовых соединений)
• ✓ Рулетка, линейка, маркер, циркуль
• ✓ Дрель и сверла по металлу 4-5 мм
• ✓ Напильник, наждачная бумага для обработки краев
• ✓ Плоскогубцы, молоток, струбцины

Безопасность для монтажа:

• ✓ Страховочный пояс с карабином и стропой 3-5 м
• ✓ Нескользящая обувь с резиновой подошвой
• ✓ Защитные перчатки с прорезиненными ладонями
• ✓ Приставная лестница в исправном состоянии
• ✓ Есть помощник для подстраховки
• ✓ Погода сухая, ветер не более 10 м/с

Проверка знаний:

• ✓ Изучена пошаговая инструкция изготовления
• ✓ Понятна последовательность сборки деталей
• ✓ Известны типичные ошибки и способы их избежать
• ✓ Есть понимание, как проверить качество готовой конструкции
• ✓ Запланировано время: 4-6 часов на изготовление + 1 час на установку

ВАЖНО: Не начинайте работу, если хотя бы 3-4 пункта из чек-листа не выполнены. Отсутствие материалов, инструментов или нарушение техники безопасности приведет к затягиванию процесса или травмам.

СОВЕТ: Распечатайте этот чек-лист и отмечайте пункты по мере выполнения. Это поможет не забыть важные детали и контролировать прогресс работы.

Опытные мастера рекомендуют выделить на изготовление искрогасителя на трубу бани целый выходной день. Не спешите — качественная работа без суеты дает конструкцию, которая прослужит 8-10 лет без проблем.

После проверки всех пунктов чек-листа вы готовы к изготовлению надежного искрогасителя. Следуйте инструкциям, работайте аккуратно, и ваша баня получит эффективную защиту от пожара на долгие годы. Правильно изготовленный самодельный искрогаситель не уступает заводским аналогам по надежности и эффективности.
