Калитка из евроштакетника своими руками: чертежи, расчет и инструкция

Что нужно знать перед началом работы

Прежде чем закупать материалы и браться за инструменты, давайте разберемся в ключевых моментах. Это сэкономит вам и деньги, и время, и нервы — потому что переделывать готовую калитку из-за ошибки в планировании гораздо дороже, чем потратить полчаса на подготовку.

Металлические калитки для забора из евроштакетника делятся на два основных типа конструкции: с односторонней и двусторонней обшивкой. Односторонняя — это когда планки крепятся только с одной стороны каркаса, видны изнутри и снаружи одинаково. Двусторонняя (или «шахматка») — планки располагаются с обеих сторон рамы с небольшим смещением, закрывая просветы.

Какую выбрать? Зависит от ваших целей. Односторонняя дешевле в 1,5 раза по материалам и быстрее в монтаже — идеально для дачи или участка, где важна циркуляция воздуха. Двусторонняя обеспечивает полную приватность и выглядит солиднее, но потребует больше штакетин и времени на установку.

Важный факт: По статистике производителей, срок службы качественного евроштакетника с полимерным покрытием составляет 30-35 лет без потери внешнего вида. Это в 3-4 раза дольше, чем у деревянного штакетника, который начинает гнить через 7-10 лет даже при регулярной обработке.

Второй момент — уровень ваших навыков. Изготовление калитки требует работы со сварочным аппаратом для создания металлического каркаса. Если вы никогда не варили, не пугайтесь — простую раму из профильной трубы осилит даже новичок за пару попыток. Главное — иметь доступ к сварке (можно взять в аренду инвертор) и попрактиковаться на обрезках труб.

Что делать, если сварки нет и не будет?

Есть альтернатива — каркас на болтах. Вместо сварных швов используются стальные уголки с отверстиями, которые стягивают профильные трубы болтами М8 или М10. Прочность немного ниже, зато не нужен сварочный аппарат. Единственное — такой каркас обойдется дороже на 800-1200 рублей за комплект уголков и болтов, и весит чуть больше.

Третий нюанс — грунт на вашем участке. От типа почвы зависит глубина установки столбов. В средней полосе России достаточно заглубить столбы на 1,2 метра — это ниже уровня промерзания грунта (обычно 80-100 см). В северных регионах потребуется 1,5 метра. Если у вас участок с высоким уровнем грунтовых вод или торфяник, придется делать дренажную подушку из щебня толщиной 15-20 см на дне ямы.

Лайфхак: Узнать глубину промерзания в вашем регионе можно в СНиП 23-01-99 или просто спросить у соседей, которые уже ставили забор — местный опыт всегда точнее справочников.

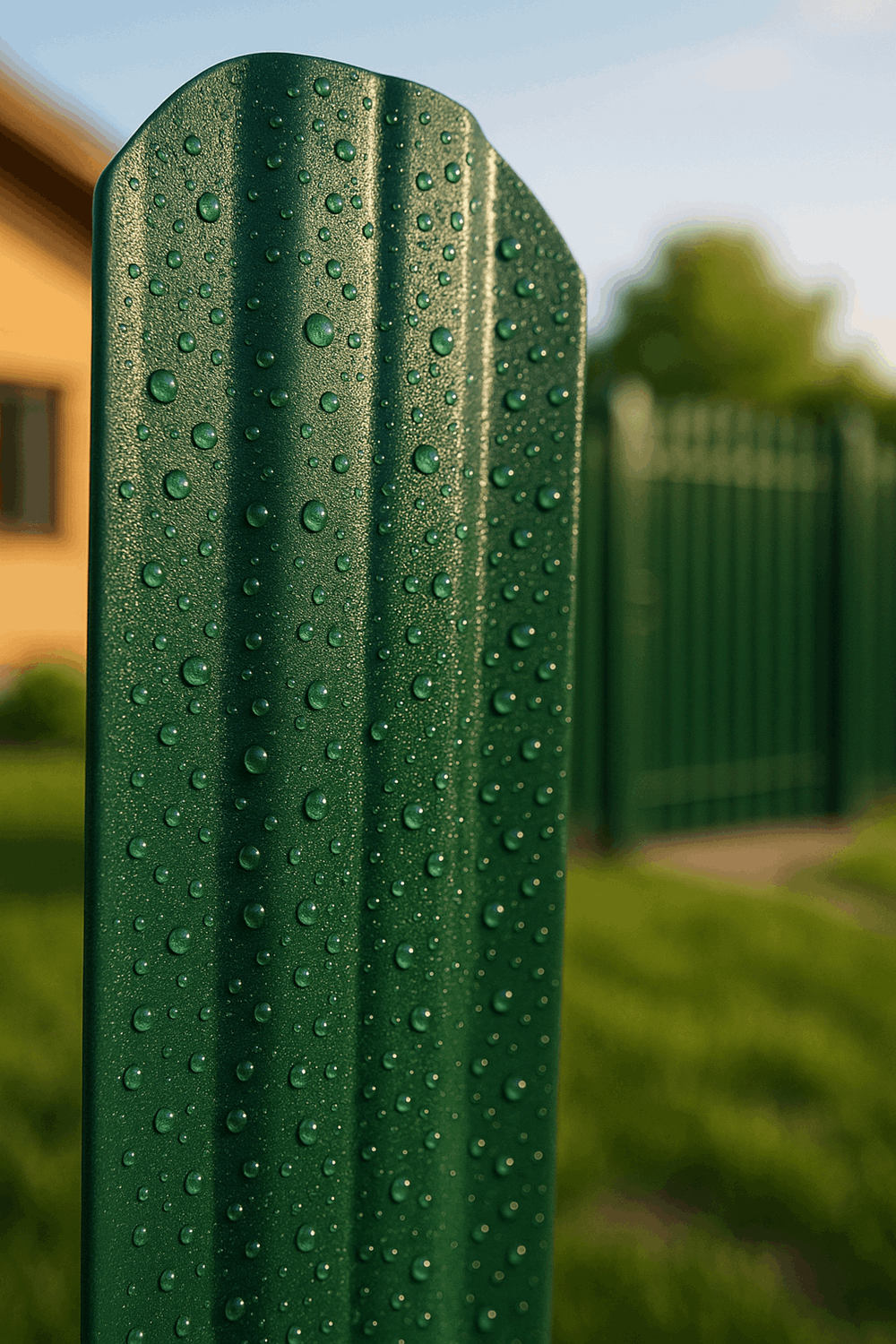

Почему евроштакетник — лучший выбор для калитки

Многие выбирают штакетник для калитки, даже не сравнивая с другими материалами — просто потому что «все так делают». Давайте разберемся, действительно ли это лучший вариант, или есть подводные камни.

Главное преимущество — долговечность без ухода. Металлический евроштакетник вертикальный покрыт полимерным слоем, который защищает от ржавчины, выцветания и царапин. Вам не придется каждые 2-3 года красить калитку, как деревянную, или менять прогнившие доски. Поставили один раз — и забыли на 30 лет.

Как видите, евроштакетник проигрывает дереву только в начальной цене. Но если считать на 10 лет с учетом покраски (каждая обойдется в 1 500-2 000 рублей на материалы и ваше время), дерево становится в 2 раза дороже. Профлист дешевле, но превращает двор в «глухую коробку» без доступа воздуха — летом за таким забором жарко и душно.

Второй плюс — простота монтажа. Каждая планка крепится отдельно на два самореза, поэтому вы контролируете расстояние между ними и легко исправите ошибку. Профлист нужно крепить цельным листом — промахнулись на миллиметр, и придется пересверливать отверстия.

Третье преимущество — выбор цвета и текстуры. Производители предлагают более 50 оттенков: от классического белого и коричневого до имитации дерева, камня или кирпича. Металлический евроштакетник Grand Line, например, выпускается с покрытием Printech — это фотопечать, которая повторяет рисунок натурального дерева с текстурой, но при этом металл не гниет и не требует ухода.

• Толщина металла: выбирайте 0,45-0,5 мм для сложногнутого профиля (с ребрами жесткости) или 0,5-0,7 мм для простого М-образного
• Покрытие полиэстер: самый доступный вариант, толщина 25 микрон, срок службы 15-20 лет
• Покрытие пурал или пластизол: премиум-класс, толщина до 200 микрон, выдерживает царапины и служит 30+ лет
• Завальцованные края: обязательное условие безопасности, чтобы не порезаться при монтаже или использовании

️ Частая ошибка: Новички покупают самый дешевый штакетник толщиной 0,35-0,4 мм — он гнется в руках и деформируется от ветра уже через 2-3 года. Экономия 500-800 рублей оборачивается заменой всей обшивки. Проверяйте толщину металла магнитом: качественный штакетник 0,5 мм при нажатии пружинит, а не сминается.

Совет от мастера: Перед покупкой проведите пальцем по краям планки. Если чувствуете острую кромку — штакетник не завальцован, брать не стоит. На завальцованном крае металл загнут внутрь на 180° — вы не порежетесь даже при сильном нажатии.

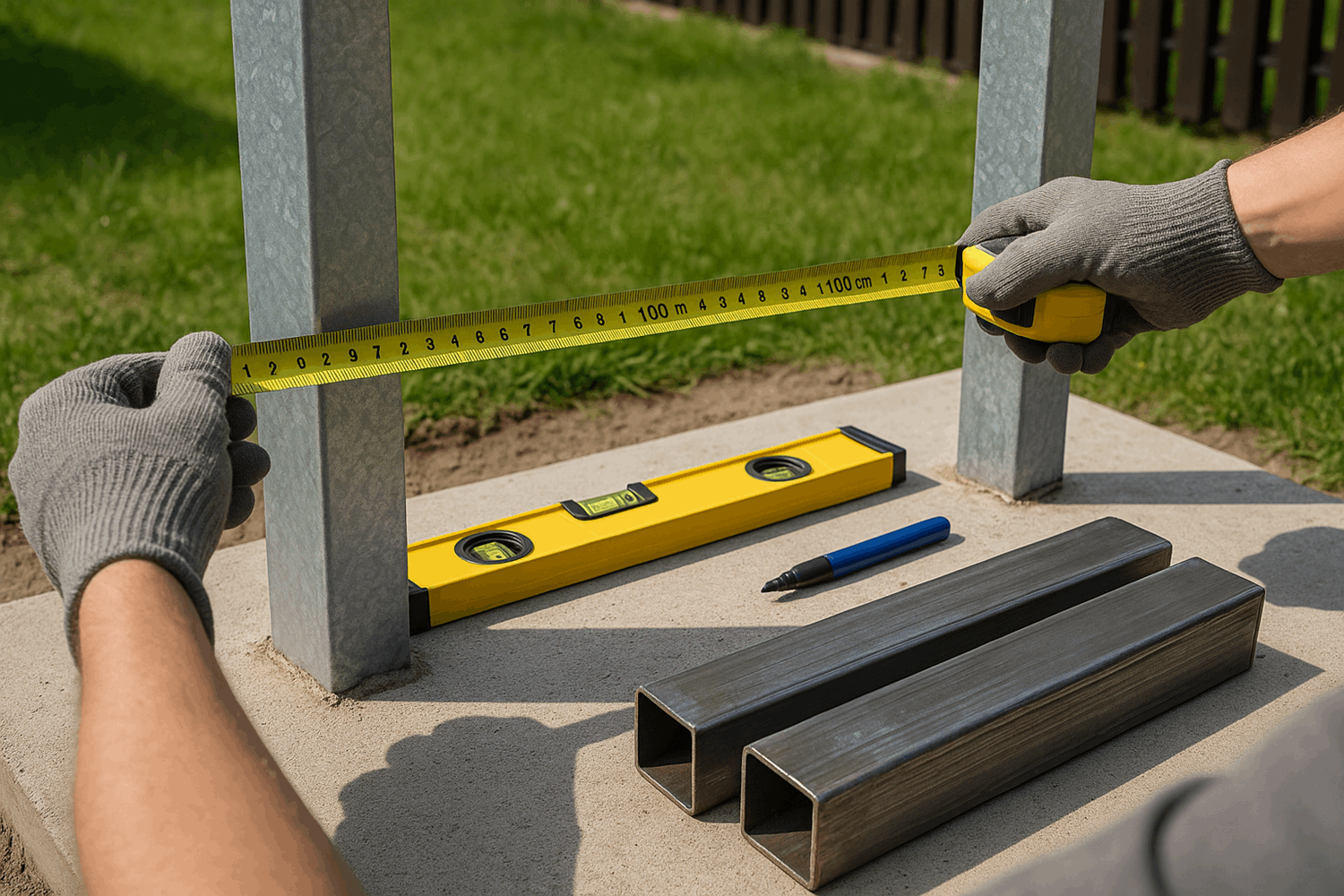

Размеры и конструкция калитки — определяемся с параметрами

90% проблем с калиткой — неправильно выбранные размеры. Слишком узкая — не пронесете мебель или технику. Слишком широкая — провиснет через год под собственным весом. Давайте разберем оптимальные параметры с объяснением почему именно так.

Стандартная ширина калитки — 100-120 см. Это золотая середина, проверенная десятилетиями эксплуатации. При ширине 100 см свободно проходит человек с сумками в обеих руках или детская коляска. 120 см — уже комфортный проход с велосипедом, садовой тачкой или небольшой стремянкой. Меньше 90 см делать не стоит — придется протискиваться боком, особенно зимой в пуховике.

А почему не шире? Физика. При ширине 130-150 см каркас калитки весит 25-30 кг, и нагрузка на петли возрастает в 1,5-2 раза. Даже усиленные петли не выдерживают — через 6-12 месяцев калитка начинает провисать, цеплять землю, скрипеть. Чтобы этого избежать, пришлось бы ставить 4 петли и усиливать каркас дополнительными перемычками, а это лишние 2 000-3 000 рублей и усложнение конструкции.

Совет профессионалов: Если вам нужен широкий проезд для техники (газонокосилка, мотоблок), не расширяйте калитку — сделайте рядом отдельные распашные ворота шириной 2,5-3 метра. Они рассчитаны на такие нагрузки и имеют усиленный каркас с диагональными раскосами.

Высота калитки определяется высотой забора. Если забор 1,8 метра — калитка 1,8 метра, если 2 метра — калитка 2 метра. Делать калитку ниже забора эстетически некрасиво, а выше — бессмысленно и технически сложнее (больше ветровая нагрузка, провисание). Допустимое отклонение — максимум 10-15 см вниз, но не вверх.

Зазор от земли — критически важный параметр, который многие игнорируют. Нижний край калитки должен быть на высоте 10-15 см от земли. Вот почему:

• Зимой грунт промерзает и поднимается на 5-7 см (это называется морозное пучение)
• Весной снег тает, земля становится мягкой и неровной
• Если калитка висит впритык к земле, она начнет цепляться и просто не откроется
• Трава и сорняки будут расти вплотную и мешать открыванию

Многие возражают: «Но через такую щель полезут кошки и собаки!». Решение простое — вкопайте вдоль линии забора бордюрный камень высотой 10-15 см или залейте бетонную отмостку. Это одновременно закроет зазор снизу и защитит столбы от воды.

Расположение замка и петель тоже имеет свои правила. Замок устанавливают на высоте 90-100 см от земли — это удобная высота для взрослого человека. Ниже 80 см — придется нагибаться, выше 110 см — неудобно детям и пожилым людям. Петли располагают так: верхняя — в 20-25 см от верхнего края калитки, нижняя — в 20-25 см от нижнего края. Если калитка высотой 2 метра, добавляют третью петлю посередине — это обязательное условие для конструкций выше 1,8 м, иначе провисание неизбежно.

️ Частая ошибка: Делают калитку впритык по ширине между столбами, забывая про зазоры. В итоге рама упирается в столб, калитка не открывается или трется. Правильный расчет: если расстояние между столбами 110 см, ширина каркаса должна быть 108 см (минус по 1 см с каждой стороны на зазоры).

Чертеж калитки — базовая схема для работы

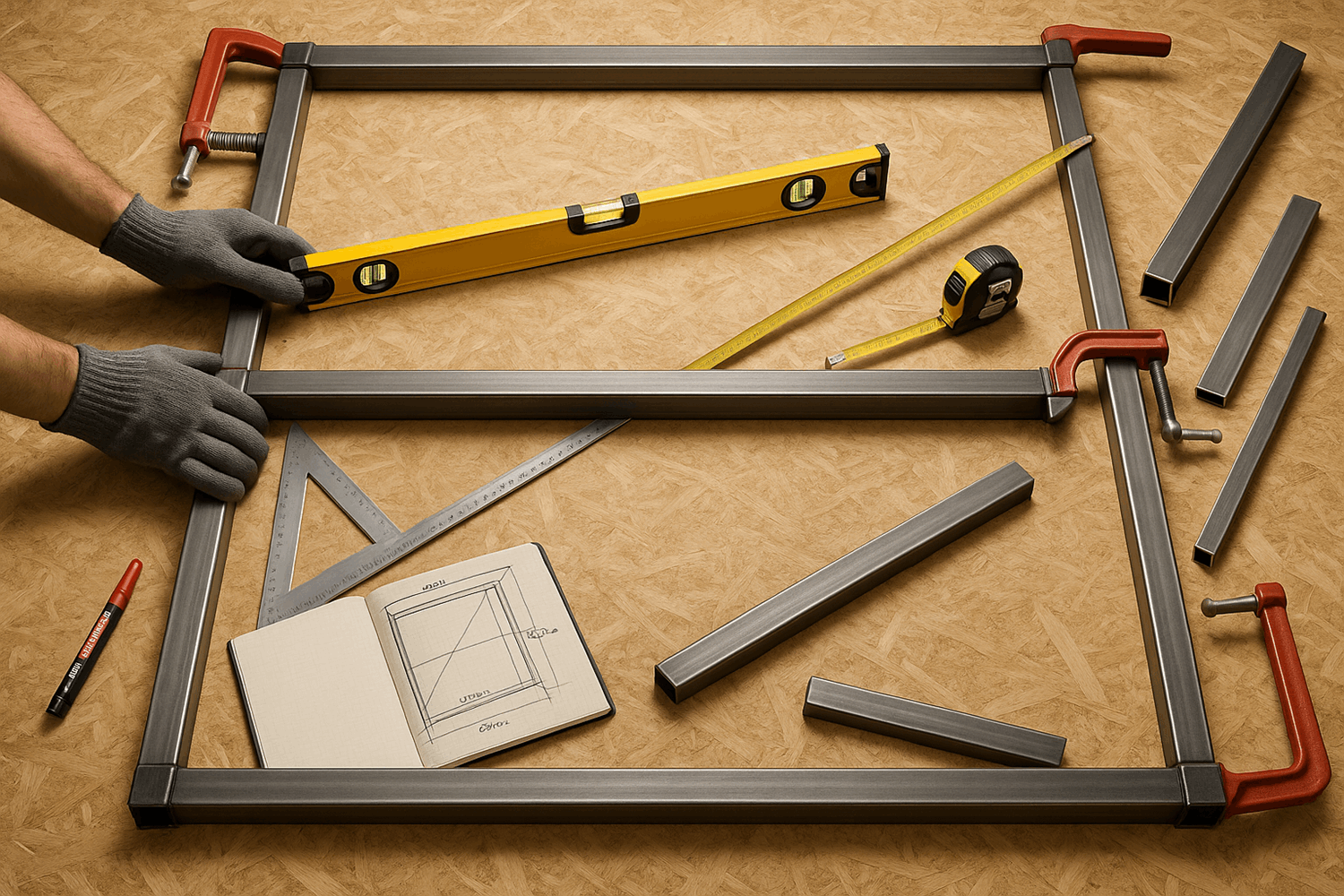

Представьте прямоугольник из профильной трубы 60×40 мм. По периметру — четыре трубы: две вертикальные (стойки) по 2 метра, две горизонтальные (перекладины) по 1 метр. Внутри рамы — одна диагональная перемычка из трубы 40×25 мм от нижнего угла со стороны петель к верхнему углу со стороны замка. Эта диагональ разгружает конструкцию и не дает раме перекоситься под весом обшивки. Петли крепятся на вертикальную стойку слева или справа (в зависимости от того, куда открывается калитка). Замок врезается в противоположную вертикальную стойку.

Теперь, когда размеры определены, переходим к подбору материалов — здесь важно купить все с первого раза, чтобы не тратить время на дополнительные поездки в магазин.

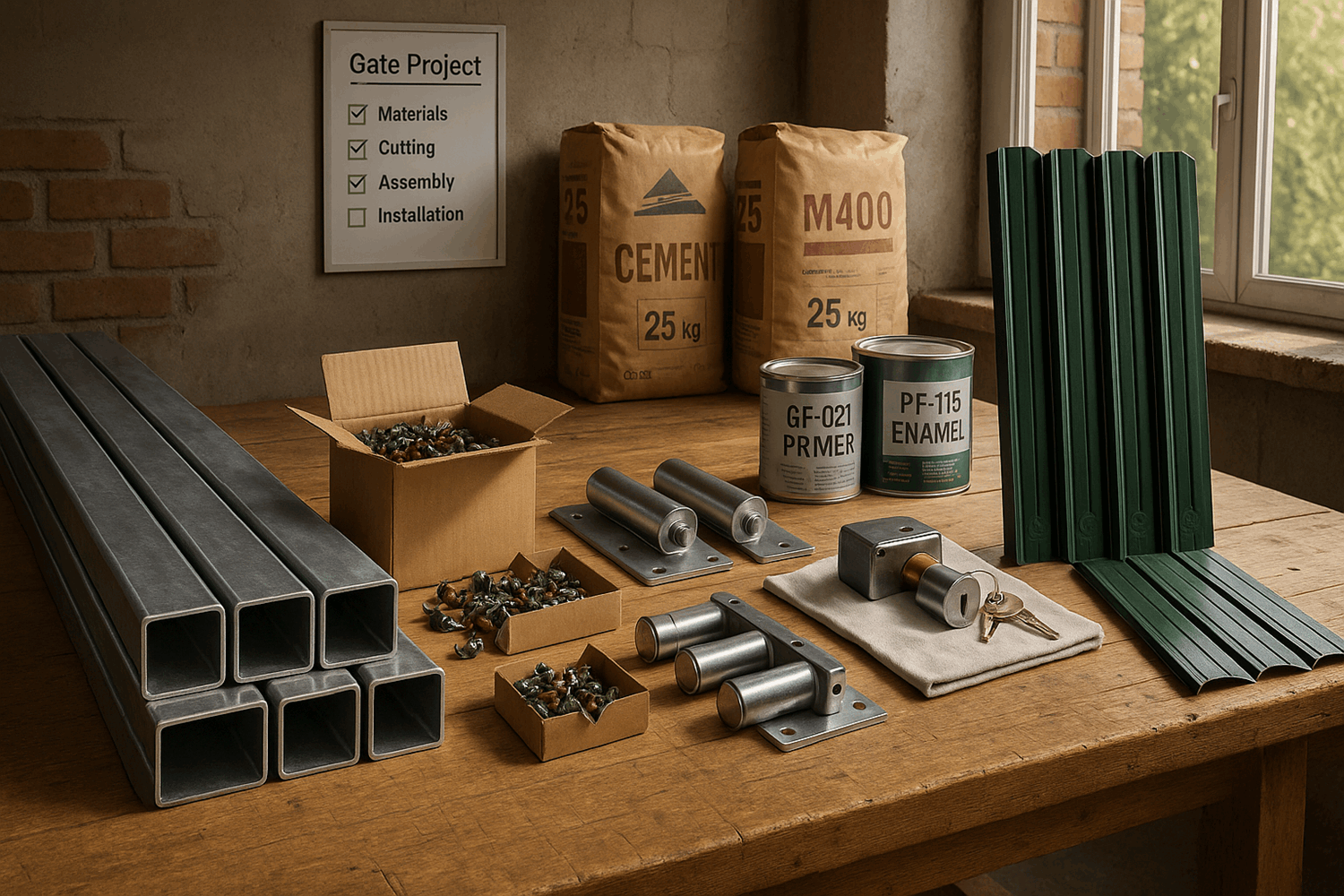

Материалы и инструменты — готовим всё заранее

Самая частая ошибка новичков — начать работу, а потом понять, что чего-то не хватает. Придется ехать в магазин, тратить время, а бетон в столбах уже схватился неровно, или каркас начал ржаветь под дождем. Лучше потратить час на составление списка, чем потом три дня на исправление ошибок.

Весь процесс изготовления калитки занимает 2-3 дня чистого времени. Но если заранее подготовить все материалы и инструменты, уложитесь в одни выходные — от разметки ям до финальной обшивки штакетником. Секрет в правильной подготовке.

Важный принцип профессионалов: Покупайте материалы с запасом +10%. Лишний метр профильной трубы или пара штакетин всегда пригодятся — либо для ремонта через пару лет, либо если промахнетесь при резке. Это обойдется в 500-700 рублей, зато сэкономит целый день и нервы.

Разделим все необходимое на две группы: материалы (что покупаем) и инструменты (что берем в работу). Начнем с самого важного — точного списка материалов с расчетами под конкретные размеры калитки.

Полный список материалов с размерами и количеством

Приведу расчет для стандартной калитки размером 1 метр ширина × 2 метра высота — самого популярного варианта. Если ваши размеры отличаются, просто подставьте свои цифры в формулы, которые я дам ниже.

1. Профильная труба для каркаса

Понадобится труба сечением 60×40 мм с толщиной стенки 2 мм. Почему именно такая? Размер 60×40 мм обеспечивает жесткость конструкции — калитка не будет «играть» при открывании. Толщина 2 мм — это баланс между прочностью и весом. Более тонкая (1,5 мм) погнется от ветровой нагрузки через год, более толстая (3 мм) утяжелит конструкцию и увеличит нагрузку на петли.

• Две вертикальные стойки: по 2 метра каждая = 4 метра
• Две горизонтальные перекладины: по 1 метру каждая = 2 метра
• Итого: 6 метров профильной трубы 60×40×2 мм
• С запасом: покупайте 6,5-7 метров (на случай неровного реза)

2. Профильная труба для перемычек

Внутри каркаса нужна диагональная перемычка — она предотвращает перекос рамы под весом обшивки. Для нее берут трубу полегче: 40×25 мм с толщиной стенки 2 мм или 40×20 мм.

• Длина диагонали: для калитки 1×2 м по теореме Пифагора √(1 + 2) ≈ 2,24 метра
• Итого: 2,5 метра профильной трубы 40×25×2 мм (с запасом)

3. Столбы для установки калитки

Это основа всей конструкции. Если столбы слабые — калитка провиснет за полгода. Выбирайте профильную трубу 80×80 мм с толщиной стенки 3 мм или круглую трубу диаметром 100 мм.

• Длина одного столба: высота калитки (2 м) + зазор от земли (0,15 м) + заглубление в грунт (1,2 м) = 3,35 метра
• Количество: 2 столба
• Итого: два столба по 3,5 метра (округляем для удобства покупки)

4. Евроштакетник

Считаем количество планок по простой формуле. Пример: калитка шириной 100 см, штакетник шириной 11 см (стандарт), зазор между планками 5 см. Получается: 100 ÷ (11 + 5) = 6,25 → округляем до 7 штук.

• Высота планок: 2 метра (под высоту калитки)
• Ширина: 110-130 мм (не берите узкие 85-90 мм — у них нет жесткости)
• Толщина металла: минимум 0,45 мм для профилированного, 0,5 мм для М-образного
• Покрытие: полиэстер (бюджет), пурал или Printech (премиум)
• Количество: 7-8 штук с запасом на одну планку

5. Петли для калитки

Для калитки высотой 2 метра нужно 3 усиленных петли. Две петли не выдержат — через 6-12 месяцев начнется провисание. Выбирайте цилиндрические или каплевидные петли диаметром 18-20 мм с длиной карты (пластины для приваривания) 120-140 мм.

• Диаметр оси: 18-20 мм (выдерживают до 70-90 кг на пару)
• Длина: 120-140 мм
• Материал: сталь с возможностью сварки (не оцинкованные, их покрасите после установки)
• Количество: 3 штуки

6. Замок для калитки

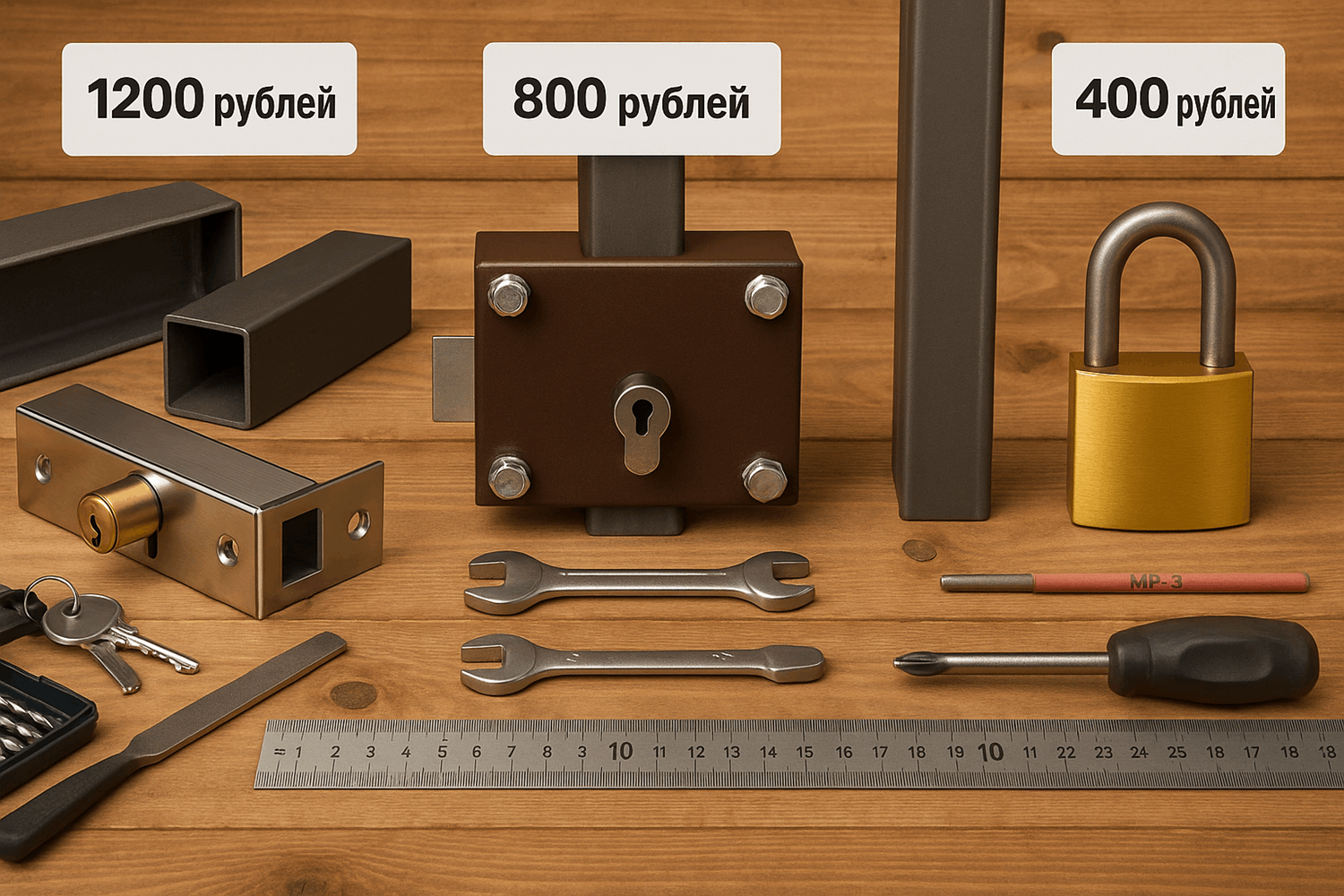

Три основных типа: врезной (надежный, но сложный в установке), накладной (проще монтировать, но выступает наружу) и навесной (самый простой, но менее эстетичный).

Врезной замок

Устанавливается внутрь профильной трубы, полностью защищен от влаги и взлома. Срок службы 15-20 лет. Цена 800-1 500 рублей.

Накладной замок

Крепится снаружи рамы на болты или саморезы. Проще установить, но видно снаружи. Цена 600-1 200 рублей.

Навесной замок

Крепится через проушины. Самый бюджетный вариант (300-600 рублей), но требует каждый раз вставлять-вынимать ключ.

️ Частая ошибка: Покупают замок после того, как каркас уже сварен. Оказывается, корпус замка не помещается в профильную трубу 60×40 мм — он рассчитан на 80×40 мм. Берите замок с собой в магазин, когда покупаете профильную трубу, и проверяйте прямо на месте, что он влезает внутрь.

7. Крепеж для штакетника

• Саморезы кровельные 5,5×19 мм с резиновой EPDM-прокладкой и шляпкой под цвет штакетника
• Количество: по 4 самореза на одну планку (по 2 на каждую горизонтальную перекладину) × 7 планок = 28 штук, берите упаковку 50 штук
• Цена: 150-250 рублей за упаковку

8. Материалы для бетонирования столбов

Для двух столбов глубиной 1,2 м и диаметром ямы 30 см понадобится примерно 0,2 м бетона. Это около 50 кг цемента М400, 150 кг песка, 200 кг щебня фракции 5-20 мм. Либо купите готовую сухую смесь М200 — 4-5 мешков по 40 кг.

• Цемент М400: 2 мешка по 25 кг или 1 мешок 50 кг
• Песок: 150 кг (примерно 6-7 ведер)
• Щебень: 200 кг (примерно 8 ведер)
• Альтернатива: готовая смесь М200 — 4 мешка по 40 кг (проще и быстрее)

9. Грунт и краска для каркаса

Даже если профильная труба оцинкованная, места сварки нужно обязательно защитить от ржавчины. Высокая температура при сварке сжигает цинковое покрытие, и металл начинает ржаветь в этих точках уже через 2-3 месяца.

• Грунт по металлу: ГФ-021 или антикоррозийный преобразователь ржавчины — 1 банка 0,5-1 л
• Краска: эмаль ПФ-115 или молотковая краска по металлу — 1 банка 1 л
• Цвет: под цвет штакетника или RAL 7004 (серый), RAL 8017 (коричневый)

Лайфхак: Если делаете калитку в цвет уже существующего забора, возьмите с собой в магазин одну планку штакетника — так точно подберете цвет саморезов и краски для каркаса. Разница даже в один тон сразу бросается в глаза.

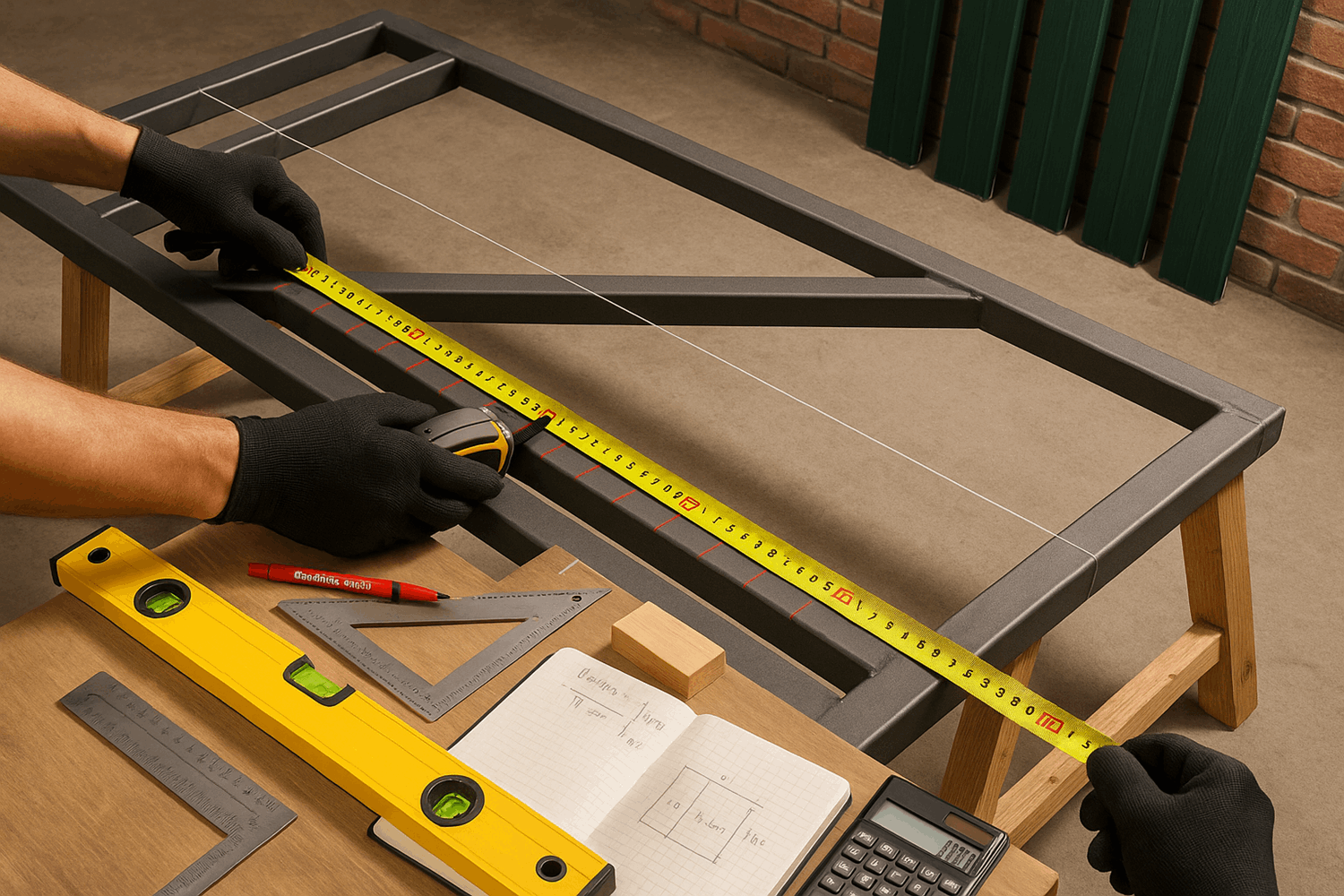

Формула расчета количества штакетника для других размеров

N = L ÷ (S + D), где N — количество планок, L — ширина калитки в см, S — ширина одной планки в см, D — зазор между планками в см. Пример: калитка 120 см, штакетник 11 см, зазор 7 см. Считаем: 120 ÷ (11 + 7) = 6,67 → округляем до 7 штук. Если хотите более плотную обшивку без просветов, уменьшайте зазор до 3-4 см — тогда планок потребуется больше.

Инструменты, без которых не обойтись

Здесь важно разделить инструменты на две категории: обязательные (без них работу не сделать) и желательные (облегчат процесс, но можно обойтись). Если чего-то нет — берите в аренду или у соседей, это обойдется дешевле покупки.

Обязательные инструменты

1. Сварочный аппарат инверторного типа на 160-200 А. Подойдет любой бюджетный инвертор (аренда 300-500 ₽/сутки). Электроды диаметром 3 мм, марка МР-3 или АНО-21.
2. Болгарка (УШМ) с диском по металлу 125 мм. Для резки профильной трубы и зачистки сварных швов.
3. Садовый бур или лопата для копки ям под столбы. Бур диаметром 200-250 мм сэкономит 2 часа работы по сравнению с лопатой.
4. Шуруповерт или дрель с битой под кровельные саморезы и сверлами по металлу 3-10 мм.
5. Уровень строительный длиной 80-120 см. Проверять вертикаль столбов и горизонталь каркаса — критично важно.
6. Рулетка 5-7 метров для всех измерений. Берите металлическую — тканевая растягивается и даст погрешность.
7. Угольник слесарный на 90° для проверки углов каркаса перед сваркой. Без него рама получится перекошенной.
8. Струбцины (2-3 штуки) для фиксации труб при сварке. Руками держать невозможно — металл поведет от температуры.

Желательные инструменты (упростят работу)

• Бетономешалка или корыто для замеса бетона. В корыте мешать тяжелее, но вполне реально для 0,2 м.
• Магнитный угольник для сварки. Фиксирует трубы под углом 90° без струбцин — очень удобно.
• Напильник или набор надфилей для доводки отверстий под замок после сверловки.
• Малярный скотч для защиты замка и петель перед покраской каркаса.
• Леска или капроновая нить для разметки и контроля ровности установки штакетника.
• Маркер или карандаш по металлу для разметки линий реза и мест сверления.

Средства защиты — не экономьте на безопасности!

• Маска сварщика (хамелеон или обычная) — обязательна при сварке, иначе ожог сетчатки глаз.
• Перчатки спилковые для сварки и работы с металлом (защита от ожогов и порезов).
• Защитные очки при работе болгаркой — искры и стружка летят в лицо.
• Респиратор при покраске в закрытом помещении.

️ Частая ошибка: Новички пытаются варить каркас без струбцин, просто придерживая трубы руками или камнями. В момент сварки металл расширяется от температуры и смещается на 2-3 мм — в итоге углы получаются не 90°, а 87-93°, и рама перекошена. Струбцины стоят 200-300 рублей, но гарантируют ровный каркас.

Совет от мастера: Если нет сварочного аппарата и не хотите его покупать или арендовать, есть альтернатива — болтовое соединение. Купите стальные уголки 50×50 мм с отверстиями и болты М8. Прочность будет на 15-20% ниже сварного каркаса, зато не нужны навыки сварки. Такой вариант подойдет для легких калиток с односторонней обшивкой.

Чек-лист: что проверить перед началом работы

Все материалы куплены и лежат на участке (не придется ехать за недостающим)
Сварочный аппарат исправен, есть запас электродов (минимум 1 кг)
Болгарка и шуруповерт заряжены/подключены, есть запасные диски и биты
Замок влезает в профильную трубу 60×40 мм (проверили заранее)
Есть помощник для этапа бетонирования столбов и навешивания калитки
Прогноз погоды на 3 дня без дождя (для схватывания бетона)

Когда все материалы и инструменты под рукой, можно приступать к первому этапу — установке столбов, которые станут основой всей конструкции.

Установка столбов для калитки — фундамент надежности

Даже самый красивый и прочный каркас калитки провиснет за год, если столбы установлены неправильно. 80% проблем с калитками — это именно косо стоящие или просевшие столбы. Здесь нельзя экономить время и халтурить, потому что исправлять потом в 10 раз сложнее.

Установка столбов — это единственный этап, который требует физических усилий и точности одновременно. Вам понадобится помощник хотя бы на этап выставления столбов по уровню и заливки бетона. Работа займет 3-4 часа чистого времени, но результат — это 30 лет службы без просадки и перекоса.

Факт из практики строителей: По статистике компаний-установщиков заборов, 70% повторных вызовов на ремонт связаны с недостаточной глубиной установки столбов. Столб, закопанный на 80-90 см вместо необходимых 120 см, начинает «гулять» уже через первую зиму из-за морозного пучения грунта.

Главный принцип: столб должен быть заглублен ниже уровня промерзания грунта. Для средней полосы России (Москва, Санкт-Петербург, Нижний Новгород) это 1,2 метра. На юге (Краснодар, Ростов) достаточно 0,9-1 метра. На севере (Архангельск, Сыктывкар) нужно 1,5 метра. Почему это критично? Зимой грунт промерзает, расширяется и буквально выталкивает столб наружу, если он не заглублен достаточно. Весной столб проседает обратно, но уже под другим углом — калитка перекашивается и перестает закрываться.

Второй важный момент — правильное расстояние между столбами. Для калитки шириной 1 метр расстояние между внутренними гранями столбов должно быть 102-103 см. Откуда берется запас? Ширина каркаса 100 см + зазор по 1 см с каждой стороны для свободного открывания. Если сделать впритык 100 см, каркас будет тереться о столбы при каждом открывании, краска сотрется, металл начнет ржаветь.

Теперь разберем процесс установки пошагово — от разметки до финального схватывания бетона.

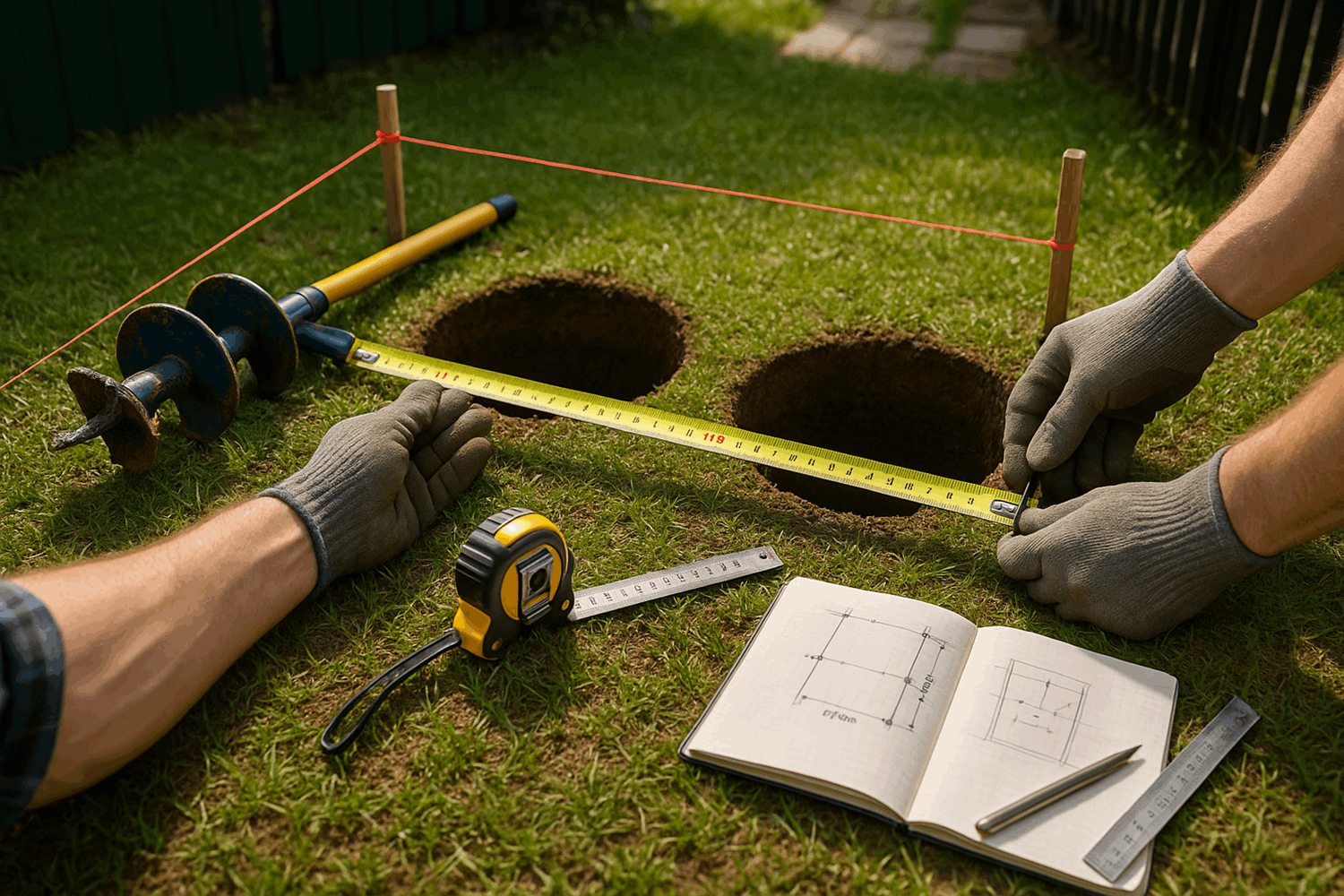

Разметка и подготовка ям

Это самый ответственный момент — ошибка на 5 см в разметке обернется калиткой, которая не закрывается. 90% новичков делают разметку «на глаз» или рулеткой от забора, а потом удивляются, почему столбы стоят криво.

Правильная последовательность разметки:

1. Определите место установки калитки. Обычно это центральный вход на участок или боковой проход. Учтите, что калитка должна открываться внутрь двора — это требование пожарной безопасности.
2. Рассчитайте расстояние между центрами столбов. Ширина калитки 100 см + 2 см на зазоры + толщина профильной трубы столба с двух сторон (80 мм × 2 = 160 мм). Итого: 100 + 2 + 16 = 118 см между центрами столбов.
3. Забейте два колышка в намеченных точках и натяните между ними шнур. Проверьте рулеткой расстояние — должно быть ровно 118 см.
4. Проверьте перпендикулярность к линии забора. Если калитка — часть забора, отмерьте от двух точек существующих столбов забора одинаковое расстояние до колышков. Или используйте метод треугольника 3-4-5: от одного колышка отложите 3 метра вдоль забора, от другого — 4 метра перпендикулярно, диагональ должна быть ровно 5 метров.
5. Отметьте центры ям маркером или краской на земле. Проверьте еще раз все измерения — лучше потратить 10 минут на проверку, чем переделывать потом.

Копка ям — тонкости процесса

Диаметр ямы должен быть 25-30 см — это примерно в 3 раза больше сечения столба 80×80 мм. Зачем такой запас? Вокруг столба нужно залить слой бетона толщиной минимум 7-10 см со всех сторон. Меньший диаметр — и бетона будет недостаточно для надежной фиксации, столб вырвет ветром при сильном порыве.

Глубина ямы: 120 см для средней полосы России, 150 см для северных регионов. Копайте строго вертикально, используя уровень для проверки стенок ямы каждые 30-40 см углубления. Садовый бур диаметром 200-250 мм — идеальный инструмент, он сделает ровную цилиндрическую яму за 15-20 минут. Лопата потребует 40-60 минут на одну яму, и форма получится менее аккуратной.

️ Частая ошибка: Копают яму точно 120 см и сразу ставят столб. Забывают про дренажную подушку из щебня на дне. Правильно: глубина ямы 130 см, на дно засыпать 10 см щебня фракции 20-40 мм и утрамбовать. Щебень отводит воду от основания столба и не дает ему «тонуть» в грунте при замерзании-оттаивании.

Лайфхак: Если грунт песчаный и стенки ямы осыпаются, вставьте внутрь обрезок пластиковой трубы диаметром 200 мм — она сыграет роль опалубки и не даст бетону растечься. После заливки и схватывания (через 3 дня) трубу можно оставить в земле, она не помешает.

Что делать, если наткнулись на камень или корни на глубине 80-100 см?

Камень: попробуйте разбить его ломом или длинным металлическим прутом. Если не получается — сместите яму на 10-15 см в сторону, но обязательно скорректируйте вторую яму на такое же расстояние, чтобы сохранить параллельность столбов.

Корни деревьев: обрубите их топором или пилой. Не бойтесь повредить дерево — корни на глубине 1 м уже не критичны для взрослых деревьев.

Грунтовые воды: если на дне ямы стоит вода, увеличьте слой щебня до 20 см и добавьте в бетон гидрофобизатор (продается в строительных магазинах) — он сделает бетон водонепроницаемым.

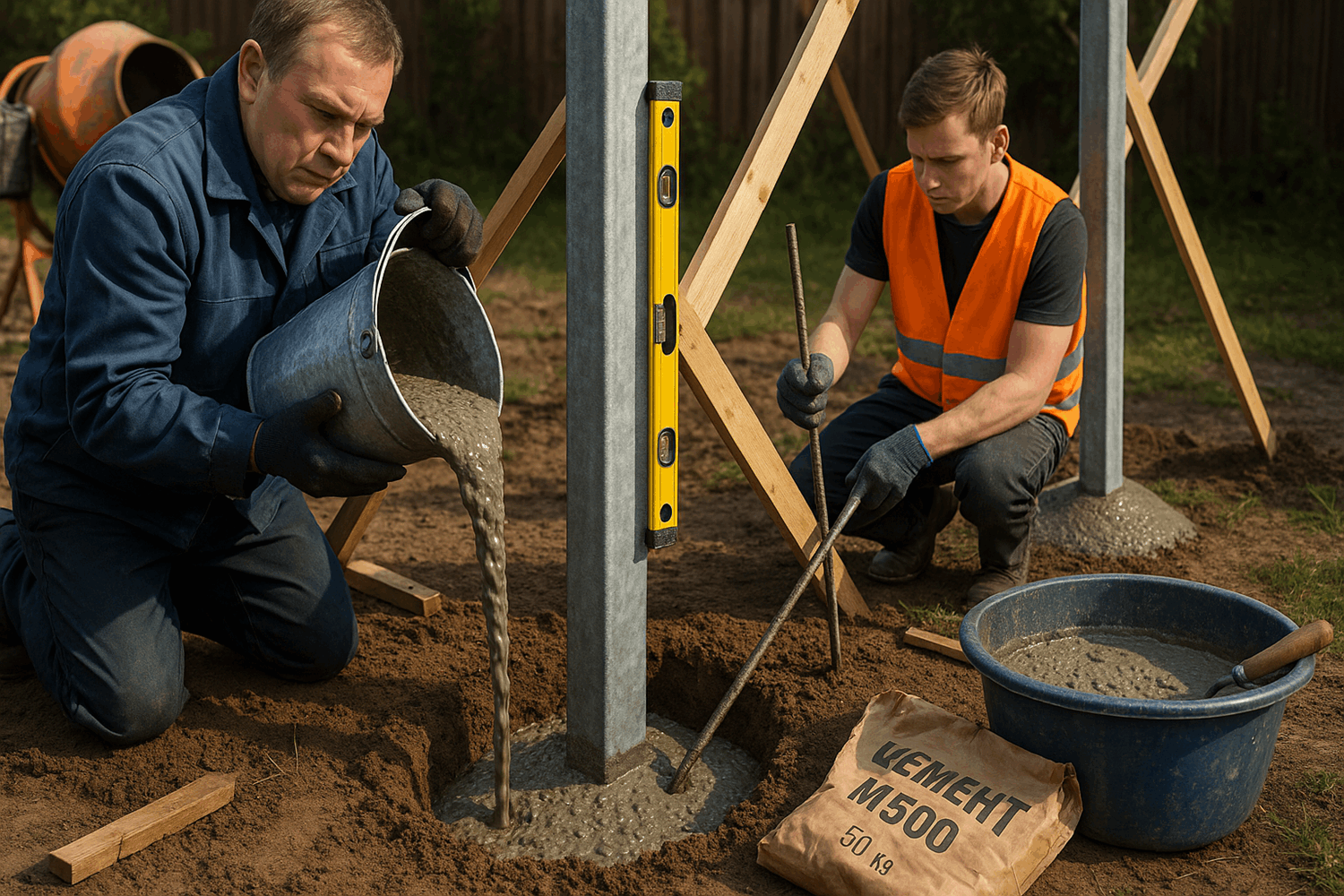

Бетонирование столбов — пошаговая инструкция

Неправильно залитый бетон — это столб, который через полгода покосится. Здесь важна не только прочность смеси, но и технология заливки. Даже опытные мастера проверяют уровень по 5-6 раз в процессе работы.

Приготовление бетонной смеси

Для столбов калитки подойдет бетон марки М200-М250. Это оптимальное сочетание прочности и цены. Марка М300 будет избыточной (переплата 30-40%), а М150 недостаточно прочной для столбов, которые держат вес калитки 20-25 кг и подвергаются ветровой нагрузке.

Пропорции для бетона М200 на цементе М500:

• 1 часть цемента М500 (или М400)
• 2,5 части песка (речной или карьерный мытый)
• 4 части щебня фракции 5-20 мм
• 0,5 части воды (половина от массы цемента)

Пример расчета на 2 столба (нужно примерно 0,15-0,2 м бетона): 40 кг цемента (1 мешок), 100 кг песка, 160 кг щебня, 20 литров воды. Замешивайте в бетономешалке или корыте — сначала щебень + половина воды, потом песок, потом цемент, потом остаток воды. Месите 3-5 минут до однородной массы без комков.

Пошаговая инструкция установки столбов

1. Подготовьте столбы. Обработайте подземную часть (нижние 130 см) битумной мастикой или грунтом ГФ-021 в 2 слоя — это защитит от коррозии. Дайте высохнуть 2-3 часа перед установкой.
2. Вставьте столб в яму. Поставьте его на щебневую подушку строго вертикально. Один человек держит столб, второй проверяет уровнем вертикаль в двух плоскостях — вдоль забора и поперек. Отклонение даже на 1-2 градуса критично.
3. Зафиксируйте столб временными распорками. Используйте деревянные бруски, доски или металлические уголки, которые упрутся в столб и в землю под углом 45°. Нужно минимум 2 распорки с противоположных сторон. Закрепите струбцинами или гвоздями.
4. Проверьте расстояние между столбами еще раз. Измерьте рулеткой на трех уровнях: у земли, на высоте 1 метр, на высоте 2 метров. Все три измерения должны быть одинаковыми (118 см между центрами). Если не совпадают — столбы наклонены.
5. Заливайте бетон послойно. Не лейте сразу весь объем. Заливайте слоями по 30-40 см, после каждого слоя протыкайте смесь металлическим прутом или арматурой 15-20 раз по кругу. Это выгоняет воздушные пузыри, которые ослабляют бетон.
6. Формируйте уклон на поверхности. Когда бетон залит до уровня земли, разровняйте верх мастерком с небольшим уклоном от столба (3-5°). Вода будет стекать, а не скапливаться у основания.
7. Проверьте вертикаль в последний раз. Бетон начинает схватываться через 30-40 минут. В течение этого времени можно еще скорректировать положение столба на 1-2 мм, слегка наклонив его.

️ Частая ошибка: Снимают распорки через 1-2 дня, когда бетон еще не набрал прочность. Столб смещается под собственным весом на 2-5 мм — этого достаточно, чтобы калитка не закрывалась ровно. Правильно: оставить распорки на 7 дней минимум, пока бетон не наберет 70% прочности.

Сроки высыхания и набора прочности

• Через 3 дня: бетон схватился, можно аккуратно ходить рядом, но нагружать столбы нельзя
• Через 7 дней: набрано 70% прочности, можно снимать распорки и навешивать калитку
• Через 28 дней: бетон набрал 100% прочности (марочную прочность)

Не торопитесь навешивать калитку раньше 7 дней. Лучше подождать лишние 2-3 дня, чем потом переделывать из-за просевшего столба.

Совет от мастера: Если стоит жаркая погода (+25°C и выше), накройте верх столбов мокрой тряпкой или мешковиной на первые 3 дня. Поливайте водой 2 раза в день. Это предотвратит растрескивание бетона от слишком быстрого высыхания. Трещины в бетоне — это точки проникновения воды, которая зимой замерзнет и разорвет бетон изнутри.

Альтернативный способ: забутовка щебнем без бетона

Если нет возможности замешать бетон или хотите сэкономить 600-800 рублей, можно использовать метод забутовки. Столб устанавливается в яму, вокруг засыпается щебень фракции 20-40 мм слоями по 15-20 см. Каждый слой проливается водой и трамбуется ломом или металлическим прутом.

Плюсы: дешевле, не нужно ждать 7 дней схватывания, можно навешивать калитку сразу.

Минусы: прочность на 20-30% ниже бетонирования, в пучинистых грунтах столб может «гулять» через 3-5 лет.

Этот способ подходит для легких калиток с односторонней обшивкой и только на плотных грунтах (глина, суглинок). На песчаных и торфяных грунтах — только бетон.

Когда столбы установлены и бетон схватился, можно переходить к изготовлению каркаса — самой творческой части работы, где понадобятся навыки сварки.

Изготовление каркаса калитки — собираем раму

Каркас — это скелет калитки, от которого зависит все: прочность, долговечность, внешний вид. Перекошенный на 2-3 градуса каркас невозможно исправить после обшивки штакетником — придется разбирать и варить заново. Поэтому здесь критична точность и терпение.

Хорошая новость: сварить прямоугольный каркас проще, чем кажется. Даже если вы варите первый раз в жизни, у вас получится — главное следовать технологии и не торопиться. Этот этап займет 2-3 часа, включая нарезку труб и зачистку швов. Если есть опыт сварки — управитесь за час.

Принцип опытных сварщиков: «Семь раз отмерь, один раз отрежь, и еще семь раз проверь перед сваркой». Профессионалы тратят 70% времени на подготовку и проверку геометрии, и только 30% — на саму сварку. Именно поэтому у них каркасы всегда идеально ровные.

Что нам предстоит сделать: нарезать профильную трубу на отрезки нужной длины, разложить их в форме прямоугольника, проверить все углы и диагонали, прихватить сваркой в нескольких точках, снова проверить геометрию, и только потом проварить швы полностью. Звучит долго, но каждый шаг занимает 5-10 минут.

Важно: Работайте на ровной горизонтальной поверхности — это ключевое условие. Подойдет лист ОСБ 1,5×2 метра, старая столешница, бетонная площадка или ровный асфальт. Если варить на неровной земле, каркас получится «пропеллером» — одна диагональ длиннее другой, и исправить это после сварки нельзя.

Нарезка и подготовка труб

90% проблем с перекосом каркаса начинаются именно здесь — неровный рез под углом 89° или 91° вместо строго 90°. За этим нужно следить с первого реза.

Расчет длины отрезков для калитки 1×2 метра:

• Две вертикальные стойки: 200 см (высота калитки) — 2 отрезка профильной трубы 60×40 мм
• Две горизонтальные перекладины: 100 см (ширина калитки) — 2 отрезка профильной трубы 60×40 мм
• Одна диагональная перемычка: 224 см (по теореме Пифагора: √(100 + 200) ≈ 224 см) — 1 отрезок трубы 40×25 мм

Зачем нужна диагональная перемычка? Она превращает прямоугольник из четырех труб в жесткую конструкцию. Без нее каркас будет «играть» как параллелограмм — нажали на угол, и вся рама перекосилась. С диагональю такое невозможно — геометрия зафиксирована жестко.

Пошаговая инструкция по нарезке:

1. Разметка линии реза. Оберните трубу листом обычной бумаги формата А4 так, чтобы края листа совпали ровно по длине трубы. Край бумаги образует идеально ровную линию под 90° к оси трубы. Обведите эту линию маркером по кругу.
2. Зажмите трубу в тисках или струбцине. Ни в коем случае не держите руками — болгарка дернется, и рез пойдет криво. Зажимайте так, чтобы место реза выступало на 10-15 см за край верстака.
3. Режьте болгаркой медленно и без нажима. Диск должен вращаться на максимальных оборотах (10 000-11 000 об/мин), но давить не нужно — пусть диск сам прорезает металл. Сильный нажим перегревает металл, диск быстрее стирается, и рез получается неровным.
4. Проверьте угол реза угольником. Приложите угольник к торцу трубы — он должен прилегать всей поверхностью без зазоров. Если зазор больше 1 мм, подпилите напильником или зачистите болгаркой.
5. Зачистите заусенцы на краях. После реза остаются острые заусенцы — снимите их напильником или зачистным диском болгарки. Проведите рукой в перчатке — не должно цеплять.
6. Повторите для всех отрезков. Сначала нарежьте все вертикальные и горизонтальные трубы, проверьте их длину рулеткой (допуск ±2 мм), и только потом режьте диагональ.

️ Частая ошибка: Режут все трубы подряд «на глаз», не проверяя угольником каждый рез. В итоге углы каркаса получаются 88-92° вместо точно 90°, и рама перекошена. Правильно: после каждого реза проверять угол угольником и при необходимости подравнивать напильником. Это добавит 3-5 минут, но гарантирует ровный каркас.

Лайфхак: Если нет тисков, зажмите трубу между двумя кирпичами или шлакоблоками, придавив сверху еще одним кирпичом. Это импровизированные «тиски», которые надежно фиксируют трубу и стоят 0 рублей.

Как отрезать диагональ под правильным углом?

Диагональная перемычка крепится от нижнего угла со стороны петель к верхнему углу со стороны замка. Края диагонали нужно обрезать под углом, чтобы они плотно прилегали к вертикальным и горизонтальным трубам.

Простой способ: Сначала отрежьте диагональ длиной 224 см под прямым углом с обоих концов. Затем приложите её к уже собранному (но не сваренному) каркасу и маркером обведите контур трубы на диагонали — это и будет линия реза. Отрежьте по этой линии — диагональ идеально встанет на свое место.

Угол реза получится примерно 63-65° от вертикали, но точное значение зависит от пропорций калитки. Поэтому проще обвести по месту, чем вычислять транспортиром.

Когда все трубы нарезаны, зачищены и проверены по длине, разложите их на ровной поверхности — пора переходить к самому ответственному этапу сварки.

Сварка рамы — делаем всё правильно с первого раза

Этот момент решает все — либо у вас получится идеально ровная рама, которая прослужит 30 лет, либо перекошенная конструкция, которую невозможно навесить. Секрет в том, чтобы не варить сразу полностью, а делать это в три этапа: раскладка → прихватки → финальная проварка.

Этап 1: Раскладка и проверка геометрии

Разложите четыре нарезанные трубы на ровной поверхности в форме прямоугольника. Сначала две горизонтальные перекладины параллельно друг другу на расстоянии 200 см. Затем две вертикальные стойки перпендикулярно к ним, образуя углы.

Теперь начинается самая кропотливая часть — проверка геометрии в пять шагов:

1. Проверьте углы угольником. Приложите угольник к каждому из четырех углов изнутри рамы — он должен прилегать к обеим трубам без зазоров. Если есть зазор, сдвиньте трубы руками, пока угол не станет ровно 90°.
2. Измерьте диагонали рулеткой. От левого верхнего угла к правому нижнему и от правого верхнего к левому нижнему. Обе диагонали должны быть абсолютно одинаковыми — допуск максимум 2-3 мм. Если разница больше, рама перекошена.
3. Скорректируйте положение. Если диагонали не равны, значит рама не прямоугольник, а параллелограмм. Надавите на тот угол, где диагональ длиннее — рама сдвинется, и диагонали сравняются. Проверяйте после каждого смещения.
4. Зафиксируйте углы струбцинами. Когда все углы ровно 90° и диагонали равны, зажмите каждый угол струбциной или магнитным угольником. Это не даст трубам сместиться во время прихватки.
5. Проверьте плоскость рамы. Приложите длинный уровень или ровную рейку по диагонали — все четыре угла должны касаться поверхности одновременно. Если один угол приподнят, рама «пропеллером» — подложите что-то под противоположный угол или подровняйте поверхность.

Этап 2: Прихватка сваркой

Прихватка — это короткие сварные швы по 1-2 см, которые временно фиксируют конструкцию. После прихватки еще можно скорректировать геометрию легкими ударами молотка, а после полной проварки — уже нет.

Прихватите каждый угол в трех точках: с внешней стороны угла, с внутренней стороны и с торца. Три точки надежно держат конструкцию и не дают ей сместиться при нагреве. Длина каждой прихватки — 10-15 мм, этого достаточно.

После прихватки всех четырех углов снимите струбцины и проверьте диагонали еще раз. Во время сварки металл нагревается и может «повести» на 1-2 мм. Если диагонали все еще равны (допуск 2-3 мм) — переходите к полной проварке. Если разница больше 5 мм — нужно срубить прихватки зубилом или срезать болгаркой и повторить раскладку заново.

️ Частая ошибка: Сразу проваривают один угол полностью, не делая прихваток на других углах. Металл нагревается, расширяется, и рама перекашивается прямо в процессе сварки. Исправить уже невозможно — остается только срезать швы и варить заново. Всегда делайте прихватки на всех углах, и только потом полную проварку.

Этап 3: Полная проварка швов

Теперь проваривайте каждый угол непрерывным швом по всему периметру соединения. Длина шва на одном углу — примерно 120-150 мм (60 мм на одной трубе + 40 мм на другой + 40 мм на торце). Варите медленно, без рывков, ведите электрод равномерно.

Параметры сварки для профильной трубы 60×40×2 мм:

• Ток сварочного аппарата: 90-110 А для электрода 3 мм
• Электроды: МР-3, АНО-21 или LB-52 диаметром 3 мм
• Скорость ведения электрода: примерно 5-7 мм в секунду (не спешите)
• Угол наклона электрода: 60-70° к поверхности металла

После проварки всех четырех углов дайте раме остыть 10-15 минут — не трогайте её и не двигайте, иначе шов может треснуть. Затем зачистите швы болгаркой с лепестковым диском — уберите окалину, наплывы, брызги металла. Шов должен быть гладким и ровным.

Установка диагональной перемычки

Положите раму на ровную поверхность и приложите диагональ от нижнего левого угла (со стороны петель) к верхнему правому углу (со стороны замка). Именно в этом направлении — так диагональ работает на сжатие при открывании калитки, а не на растяжение.

Прихватите диагональ в двух точках — у нижнего и верхнего углов. Проверьте, не сместилась ли рама (измерьте диагонали большого прямоугольника еще раз). Если все ровно — проварите диагональ полностью по контуру в местах примыкания к раме. Зачистите швы.

Секрет мастеров: Опытные сварщики варят углы не подряд (1-2-3-4), а крест-накрест (1-3-2-4). Это равномерно распределяет температурные напряжения в металле и не дает раме «повести». Каждый угол нагревается и остывает примерно в одно время, геометрия сохраняется идеально.

Что делать, если нет опыта сварки вообще?

Перед сваркой каркаса калитки потренируйтесь на обрезках труб. Возьмите два обрезка по 20-30 см, сложите их углом и попробуйте сварить. Сделайте 5-10 пробных швов, пока не почувствуете, как ведется электрод, как образуется шов, какой ток оптимален.

Основные правила для новичков:

• Зажигайте дугу резким «чирканьем» электрода по металлу, как спичку
• Держите электрод на расстоянии 2-3 мм от металла (примерно толщина спички)
• Ведите электрод медленно, делая легкие колебательные движения влево-вправо на 3-5 мм
• Если электрод прилип — резко дерните в сторону, чтобы оторвать
• Если дыра прожглась — уменьшите ток на 10 А

После 10-15 попыток вы научитесь контролировать процесс. Тогда переходите к сварке настоящего каркаса.

Финальная проверка каркаса

Когда все швы проварены и зачищены, положите раму на ровную поверхность и проверьте три параметра:

1. Диагонали равны — отклонение не более 3 мм
2. Рама не «пропеллером» — все четыре угла касаются поверхности одновременно
3. Швы качественные — нет трещин, непроваров, больших наплывов

Если все три пункта выполнены — каркас готов. Теперь можно переходить к установке замка, петель и финальной обшивке.

Установка замка в калитку — подробная инструкция

Неправильно установленный замок заклинит через месяц — либо от попадания воды, либо от смещения механизма на 2-3 мм. Это самая частая причина, по которой металлические калитки для забора перестают закрываться, хотя сама конструкция в порядке.

Установка замка — это ювелирная работа, где ошибка даже на 5 мм приводит к тому, что ключ не проворачивается или защелка не попадает в ответную планку. Этап займет 1,5-2 часа для врезного замка и 30-40 минут для накладного. Но результат — надежный механизм на 15-20 лет службы.

Статистика мастеров-установщиков: 60% обращений на ремонт замков в калитках связаны не с поломкой самого механизма, а с неправильной установкой — смещение оси на 3-5 мм, отсутствие гидроизоляции или врезка не по центру профиля. Замок работает через сопротивление и изнашивается за 6-12 месяцев вместо 15 лет.

Главное правило: сначала выбираем тип замка под ваши условия, потом определяем точное место установки, и только после этого берем в руки дрель. Спешка здесь — враг. 80% времени уйдет на разметку и проверку, 20% — на сверловку и установку.

Какой замок выбрать и где его разместить

На рынке три основных типа замков для калиток, и каждый имеет свои плюсы и минусы. Выбор зависит от трех факторов: ваш опыт работы с инструментом, климат в регионе и уровень безопасности, который вы хотите обеспечить.

Врезной замок — лучший выбор для постоянного использования. Он устанавливается внутрь профильной трубы 60×40 мм, полностью защищен от дождя, снега, пыли. Механизм служит 15-20 лет без обслуживания. Единственный минус — сложная установка, требующая точной разметки и сверловки 6-8 отверстий. Но если следовать инструкции, справится даже новичок за 2 часа.

Накладной замок — компромисс между простотой и надежностью. Крепится снаружи на вертикальную стойку каркаса четырьмя болтами М8. Установка занимает 30-40 минут — разметил, просверлил 4 отверстия, прикрутил. Минус: замок виден снаружи, и злоумышленник может попытаться сбить его молотком или срезать болгаркой. Для дачи с периодическим посещением подойдет, для постоянного жилья лучше врезной.

Навесной замок — временное решение. К вертикальной стойке привариваются две стальные проушины (колечки из прута диаметром 10-12 мм), на них вешается замок. Плюсы: дешево, быстро, можно менять замок без переделки калитки. Минусы: режется болторезом за 30 секунд, замок мокнет под дождем и зимой замерзает — ключ не проворачивается. Подходит только для временных заборов на стройке.

Врезной замок с защелкой

Имеет две функции: закрывается на ключ снаружи и на защелку-кнопку изнутри. Удобно, когда выходите из дома — нажали кнопку, калитка захлопнулась сама. Возвращаетесь — открываете ключом.

Электромеханический замок

Открывается не ключом, а кодом, картой или отпечатком пальца. Требует питания от сети 220В или аккумулятора. Цена от 3 000 до 15 000 рублей. Удобно, но зависит от электричества — при отключении света нужен резервный механический ключ.

Где разместить замок по высоте?

Оптимальная высота установки замка — 90-100 см от земли. Это уровень опущенной руки взрослого человека — удобно вставлять ключ, не нагибаясь и не тянясь. Ниже 80 см — придется нагибаться каждый раз, особенно неудобно зимой в пуховике. Выше 110 см — неудобно детям, пожилым людям и людям невысокого роста.

Замок всегда устанавливается на вертикальную стойку со стороны, противоположной петлям. Если петли слева — замок справа, если петли справа — замок слева. Расстояние от края стойки до центра замка — минимум 15-20 см, чтобы была прочность металла вокруг механизма.

️ Частая ошибка: Устанавливают замок не по центру профильной трубы 60×40 мм, а смещают к краю на 5-10 мм. В итоге с одной стороны металла 5 мм, с другой — 35 мм, и тонкая сторона прогибается под нагрузкой. Ключ заедает, механизм клинит. Правильно: замок строго по центру трубы — слева и справа одинаковые отступы по 20 мм.

Лайфхак: Перед покупкой замка измерьте внутренние размеры профильной трубы каркаса. У трубы 60×40 мм внутренний размер примерно 56×36 мм (минус толщина стенок 2 мм с каждой стороны). Корпус врезного замка должен быть не больше 50×30 мм, иначе просто не влезет внутрь. В магазине попросите примерить замок к отрезку вашей трубы — это избавит от проблем при установке.

Можно ли установить замок на горизонтальную перекладину?

Технически можно, но крайне не рекомендуется. Горизонтальная перекладина находится либо вверху калитки (на высоте 2 метра), либо внизу (на высоте 10-15 см от земли). Оба варианта неудобны для использования.

Есть специальные замки для горизонтальной установки (например, для откатных ворот), но для распашной калитки это нерациональное решение. Всегда устанавливайте замок на вертикальную стойку на высоте 90-100 см — это стандарт, проверенный десятилетиями эксплуатации.

Врезка замка в профильную трубу — пошагово

Самый ответственный этап — один неверный миллиметр в разметке, и замок встанет криво. Ключ будет заедать, защелка не попадет в ответную планку. Поэтому здесь действует правило: семь раз проверь разметку, один раз просверли.

Пошаговая инструкция по врезке врезного замка:

1. Определите точное место установки. Отмерьте от земли 90-100 см по вертикальной стойке со стороны замка (противоположной петлям). Поставьте отметку маркером — это будет центр замочной скважины.
2. Приложите замок к профильной трубе. Установите замок так, чтобы его центральная ось (линия замочной скважины) совпала с вашей отметкой. Убедитесь, что замок расположен строго по центру трубы — отступы слева и справа одинаковые.
3. Обведите контур замка маркером. Держите замок плотно прижатым к трубе и обведите его корпус по периметру. Также отметьте центры всех отверстий: под замочную скважину, под ручку (если есть), под крепежные винты механизма.
4. Наметьте контур корпуса замка с внутренней стороны. Врезной замок устанавливается внутрь профильной трубы, поэтому нужно вырезать прямоугольное отверстие размером чуть больше корпуса. Обычно это 50×25 мм для стандартного замка. Отметьте эти границы на трубе.
5. Просверлите отверстие под замочную скважину. Используйте сверло по металлу диаметром 10 мм (для ключа) или 12 мм (для цилиндрового механизма). Сверлите строго перпендикулярно к поверхности трубы — если сверло пойдет под углом, ключ будет входить с трудом.
6. Просверлите угловые отверстия прямоугольного контура. В четырех углах прямоугольника для корпуса замка просверлите отверстия сверлом 8-10 мм. Это будут точки входа для лобзика или полотна ножовки по металлу.
7. Вырежьте прямоугольник для корпуса замка. Вставьте полотно электролобзика или ножовки по металлу в угловое отверстие и прорежьте по намеченной линии. Ведите инструмент медленно и ровно — если уйдете в сторону, замок не встанет на место. Альтернатива: болгарка с тонким диском по металлу (1 мм), но здесь нужна твердая рука.
8. Зачистите края выреза напильником. Уберите заусенцы, неровности, острые края. Проведите пальцем в перчатке — не должно цеплять. Острые края могут повредить механизм замка при установке.
9. Примерьте замок в вырез. Вставьте корпус замка внутрь профильной трубы через вырезанное отверстие. Замок должен входить свободно, но без люфта. Если застревает — расширьте отверстие напильником на 1-2 мм. Если болтается — замок слишком мал, нужны прокладки из тонкой резины или уплотнителя.
10. Разметьте отверстия под крепежные винты. Когда замок вставлен, отметьте на трубе центры отверстий под крепежные винты механизма (обычно 2-4 штуки). Используйте керн или тонкое сверло 2 мм, чтобы сделать углубление — так сверло не будет соскальзывать.
11. Просверлите отверстия под крепежные винты. Сверлом диаметром 4-5 мм (под винты М4 или М5, которые идут в комплекте с замком) просверлите отверстия. Сверлите перпендикулярно — винт должен входить прямо, без перекоса.
12. Установите замок и зафиксируйте винтами. Вставьте корпус замка внутрь трубы, совместите отверстия и закрутите крепежные винты. Затягивайте равномерно крест-накрест, чтобы не перекосить механизм. Затяжка средней силы — винты держат надежно, но не деформируют корпус замка.
13. Проверьте работу замка. Вставьте ключ и проверните 3-5 раз в обе стороны. Ключ должен проворачиваться легко, без заеданий. Язычок замка должен выходить и входить плавно. Если заедает — ослабьте винты на пол-оборота, возможно механизм пережат.
14. Установите ответную планку на столб. Приложите калитку к столбу в закрытом положении и отметьте на столбе место, куда попадает язычок замка. Прикрутите или приварите ответную планку (идет в комплекте с замком) так, чтобы язычок входил в отверстие планки ровно, без усилия.

️ Частая ошибка: Вырезают прямоугольник для корпуса замка на 10-15 мм больше, чем нужно. В итоге замок болтается внутри трубы, смещается на 3-5 мм при повороте ключа, и язычок не попадает в ответную планку. Правильно: вырез должен быть на 1-2 мм больше корпуса замка — это даст свободу установки, но не позволит болтаться.

Совет от мастера: После установки замка обработайте все отверстия и вырезы преобразователем ржавчины или грунтом ГФ-021. Голый металл на срезах начнет ржаветь через 2-3 месяца, особенно если внутрь попадает влага. Одна обработка защитит замок от коррозии на 5-7 лет.

Как установить накладной замок — упрощенный вариант

Если врезка кажется слишком сложной, выбирайте накладной замок. Установка в 5 раз проще:

1. Отметьте место установки на высоте 90-100 см
2. Приложите замок к вертикальной стойке и обведите контур
3. Отметьте центры четырех крепежных отверстий (по углам корпуса)
4. Просверлите отверстия сверлом 6 мм под болты М6 или М8
5. Приложите замок и прикрутите четырьмя болтами с гайками
6. Установите ответную планку на столб

Общее время работы — 30-40 минут. Надежность на 20-30% ниже врезного, зато установка доступна даже без опыта работы с металлом.

Проверка качества установки:

• Ключ проворачивается легко, без заеданий и усилий
• Язычок замка выходит и входит плавно, без рывков
• Замок не шатается внутри профиля — зафиксирован жестко
• Ответная планка на столбе расположена точно напротив язычка (допуск ±2 мм)
• При закрытии калитки язычок входит в планку без зацепов

Если все пять пунктов выполнены — замок установлен правильно и прослужит 15-20 лет. Теперь остается приварить петли и навесить калитку на столбы.

Крепление петель и навешивание калитки

Петли, приваренные на 5 мм ниже или выше нужного уровня, — это калитка, которая провиснет через 3-6 месяцев и перестанет закрываться. 70% проблем с провисанием связаны не с качеством петель, а с ошибками в их установке.

Этот этап требует точности и помощника — одному навесить калитку весом 20-25 кг практически невозможно. Работа займет 1,5-2 часа: 40 минут на разметку и сварку петель, 30 минут на навешивание, 20-30 минут на регулировку и проверку. Спешить нельзя — каждый миллиметр смещения петли отзовется перекосом калитки.

Из практики монтажников: При установке петель на калитки высотой более 1,8 метра обязательно используют три петли вместо двух. Две петли рассчитаны на нагрузку до 40 кг, но с учетом ветровых нагрузок и рывков при открывании фактическая нагрузка достигает 60-70 кг. Третья петля снижает нагрузку на каждую на 30-35% и продлевает срок службы в 2-3 раза.

Главный принцип: петли должны находиться на одной вертикальной оси — и на столбе, и на каркасе калитки. Отклонение даже на 2-3 мм приведет к тому, что калитка будет открываться с усилием, петли быстро разболтаются и начнут скрипеть. Поэтому сначала тщательно размечаем, потом прихватываем, проверяем — и только после этого провариваем окончательно.

Как правильно приварить петли

90% новичков варят петли «на глаз», без точной разметки. Результат — калитка висит криво, цепляет землю одним углом, а с другой стороны зазор 2-3 см. Вот как делать правильно.

Выбор количества и типа петель

Для калитки высотой до 1,8 метра достаточно двух петель. Для калитки 2 метра и выше нужны три петли — это обязательное условие. Каждая стандартная петля диаметром 18-20 мм выдерживает нагрузку 30-35 кг. Калитка 2×1 метр с обшивкой евроштакетником весит 20-25 кг, плюс динамические нагрузки при открывании (рывки, ветер) — суммарно 40-50 кг. Две петли работают на пределе, три — с запасом прочности.

Для стандартной калитки из евроштакетника вертикального оптимальны цилиндрические петли диаметром 20 мм с длиной карты (пластины для сварки) 120-140 мм. Цена доступная, прочности достаточно, установка простая.

Разметка мест установки петель

Петли располагают по следующей схеме:

• Верхняя петля: отступ 20-25 см от верхнего края калитки
• Нижняя петля: отступ 20-25 см от нижнего края калитки
• Средняя петля (если три): точно посередине между верхней и нижней

Почему именно такие отступы? Если приварить петлю ближе 15 см к краю, нагрузка на металл вырастет в 1,5-2 раза, и каркас начнет деформироваться в месте крепления. Если дальше 30 см — слишком большое плечо рычага, петли будут работать на излом.

Пошаговая инструкция по сварке петель:

1. Разметьте места на каркасе калитки. От верхнего края каркаса отмерьте 20-25 см вниз, поставьте отметку маркером на вертикальной стойке со стороны петель. От нижнего края — 20-25 см вверх, вторая отметка. Если три петли — найдите середину между верхней и нижней отметками.
2. Разметьте места на столбе. Приложите каркас калитки к столбу в том положении, в котором она должна висеть. Учтите зазор от земли 10-15 см и зазор от столба 8-10 мм. Перенесите отметки с каркаса на столб — проведите горизонтальные линии на уровне будущих петель.
3. Проверьте вертикальность оси петель. Приложите уровень к столбу вертикально — все отметки должны лежать на одной вертикальной линии. Если отметки смещены влево-вправо — каркас приложили криво, переделайте разметку.
4. Приварите петли к каркасу калитки прихваткой. Положите каркас на ровную поверхность горизонтально. Приложите карту (пластину) петли к вертикальной стойке так, чтобы ось петли выступала наружу за край стойки на 3-5 мм. Прихватите петлю сваркой в двух точках сверху и снизу карты, швом по 10-15 мм.
5. Проверьте перпендикулярность оси петель к плоскости каркаса. Поставьте каркас вертикально, приложите уровень к оси петель — она должна быть строго вертикальна. Если наклонена — легкими ударами молотка подправьте, пока петля не сваривается окончательно.
6. Проварите петли на каркасе полностью. Когда все петли прихвачены и проверены, проварите карты непрерывным швом по всему периметру. Длина шва на одну петлю — 30-35 см (по периметру карты 120-140 мм). Варите медленно, следите за проплавлением.
7. Дайте швам остыть 10-15 минут. Не поднимайте и не двигайте каркас сразу — горячий шов может треснуть под нагрузкой. После остывания зачистите швы болгаркой с лепестковым диском.
8. Приварите ответные части петель на столб. Вторую половину петель (штыри) приваривайте точно по отметкам на столбе. Сначала прихватка в двух точках, проверка вертикальности оси, затем полная проварка. Важно: штыри должны быть направлены строго вверх, отклонение даже на 1-2° не даст калитке навеситься.

️ Частая ошибка: Варят петли на каркасе, потом на столбе, а при навешивании оказывается, что оси не совпадают на 5-10 мм — калитка не надевается на штыри. Приходится срезать петли и варить заново. Правильно: сначала прихватить все петли и на каркасе, и на столбе, примерить калитку (просто приставить, не навешивая), убедиться что все совпадает, и только потом проваривать окончательно.

Лайфхак: Перед сваркой обмотайте подвижную часть петель (втулки и оси) алюминиевой фольгой в 2-3 слоя. Брызги металла и окалина не попадут внутрь механизма, петли не заклинят. После сварки снимите фольгу — петли чистые и готовы к работе.

Как варить петли, если нет опыта сварки?

Если вы варите впервые, потренируйтесь на обрезках металла. Возьмите кусок профильной трубы 20-30 см, приварите к нему старую ненужную петлю или просто кусок арматуры. Сделайте 3-5 пробных швов, пока не почувствуете, как ведется электрод.

Основные правила для новичков при сварке петель:

• Ток 90-100 А для электрода 3 мм (для петель не нужен глубокий проплав)
• Держите электрод под углом 60-70° к плоскости карты петли
• Ведите электрод медленно, со скоростью 5-7 мм в секунду
• Не старайтесь сварить всю карту за один проход — делайте 2-3 прохода по периметру
• Если металл прожигается (появляется дыра) — уменьшите ток на 10 А

Альтернатива: попросите соседа или знакомого сварщика приварить петли. Это работа на 20-30 минут, и большинство мастеров сделают её за символическую плату (500-1 000 рублей).

Навешивание и регулировка

Момент истины — калитка готова, петли приварены, сейчас узнаем, насколько точно была выполнена вся предыдущая работа. Если все сделано правильно, калитка наденется на штыри с первого раза и будет открываться плавно.

Процесс навешивания калитки на столб:

1. Подготовьте опоры под калитку. Положите рядом со столбом два кирпича, деревянных бруска или шлакоблока высотой 10-15 см. Это временные подставки, на которые будете опирать калитку в процессе навешивания.
2. Зовите помощника. Одному навесить калитку весом 20-25 кг невозможно — нужен человек, который будет придерживать нижнюю часть, пока вы совмещаете петли.
3. Поставьте калитку вертикально рядом со столбом. Один человек держит каркас за верхний угол, второй — за нижний. Подвиньте калитку к столбу так, чтобы петли на каркасе были напротив штырей на столбе.
4. Приподнимите калитку и наденьте на штыри. Поднимите каркас вверх на 15-20 см (штыри должны войти в петли снизу). Совместите втулки петель со штырями и медленно опустите калитку — штыри войдут во втулки, и калитка повиснет на столбе.
5. Уберите подставки и проверьте. Калитка должна висеть ровно, не перекошенно. Попробуйте открыть и закрыть — движение должно быть плавным, без рывков и скрипа.

Проверка геометрии после навешивания

Когда калитка висит на петлях, проверьте три параметра:

• Зазор от земли: 10-15 см по всей ширине калитки (измерьте с обеих сторон — у петель и у замка)
• Зазор от столба: 8-10 мм равномерно по всей высоте (сверху, посередине, снизу)
• Вертикальность калитки: приложите уровень к вертикальной стойке каркаса — он должен показывать точно 90°

Если все три параметра в норме — навешивание выполнено идеально. Если есть отклонения — нужна регулировка.

Регулировка положения калитки

Небольшие отклонения (до 5 мм) можно исправить без снятия калитки. Вот как:

Калитка висит с наклоном (верх или низ отклонен от вертикали)

Причина: петли приварены не на одной вертикальной оси. Решение: снимите калитку, срежьте одну петлю (ту, что смещена), приварите её на 3-5 мм выше или ниже. Проверьте вертикальность уровнем и проварите окончательно.

Калитка цепляет землю одним углом

Причина: каркас перекошен (диагонали не равны) или столб стоит не вертикально. Решение: проверьте диагонали каркаса — если разница больше 5 мм, каркас нужно переваривать. Если столб наклонен — подложите под нижнюю петлю шайбу толщиной 1-2 мм.

Зазор между калиткой и столбом неравномерный (сверху 5 мм, снизу 15 мм)

Причина: петли приварены под углом к плоскости каркаса. Решение: снимите калитку, проверьте угольником перпендикулярность осей петель. Подправьте молотком (если петли на прихватках) или срежьте и приварите заново.

️ Частая ошибка: Пытаются регулировать положение калитки, подкладывая шайбы под петли или подгибая их монтировкой. Это временное решение — через 2-3 месяца петли разболтаются и калитка снова провиснет. Правильно: если отклонение больше 3-5 мм, срезать неправильно приваренную петлю и приварить заново точно по разметке.

Финальная проверка и смазка

Когда калитка висит ровно, проведите финальный тест:

1. Откройте калитку на 90° — она должна остаться в этом положении, не закрываться и не открываться дальше сама
2. Резко дерните за край калитки — петли не должны скрипеть, стучать или люфтить
3. Закройте калитку и проверьте замок — язычок должен входить в ответную планку без усилия
4. Откройте-закройте 10-15 раз подряд — движение плавное, без заеданий

Если все тесты пройдены — смажьте петли. Капните 2-3 капли машинного масла (или литола, WD-40, солидола) в зазор между втулкой и штырем. Прокрутите калитку 5-10 раз, чтобы масло распределилось. Смазка продлит срок службы петель в 2-3 раза — с 5-7 лет до 15-20 лет.

Совет от мастера: Первые 2-3 дня после навешивания открывайте и закрывайте калитку осторожно, без рывков. Петли «притираются» — втулки и штыри подстраиваются друг под друга, убираются микронеровности. После этого периода калитка будет открываться ещё легче и плавнее.

Когда калитка навешена, отрегулирована и проверена, остается последний этап — обшивка евроштакетником, которая превратит голый металлический каркас в красивую и функциональную калитку.

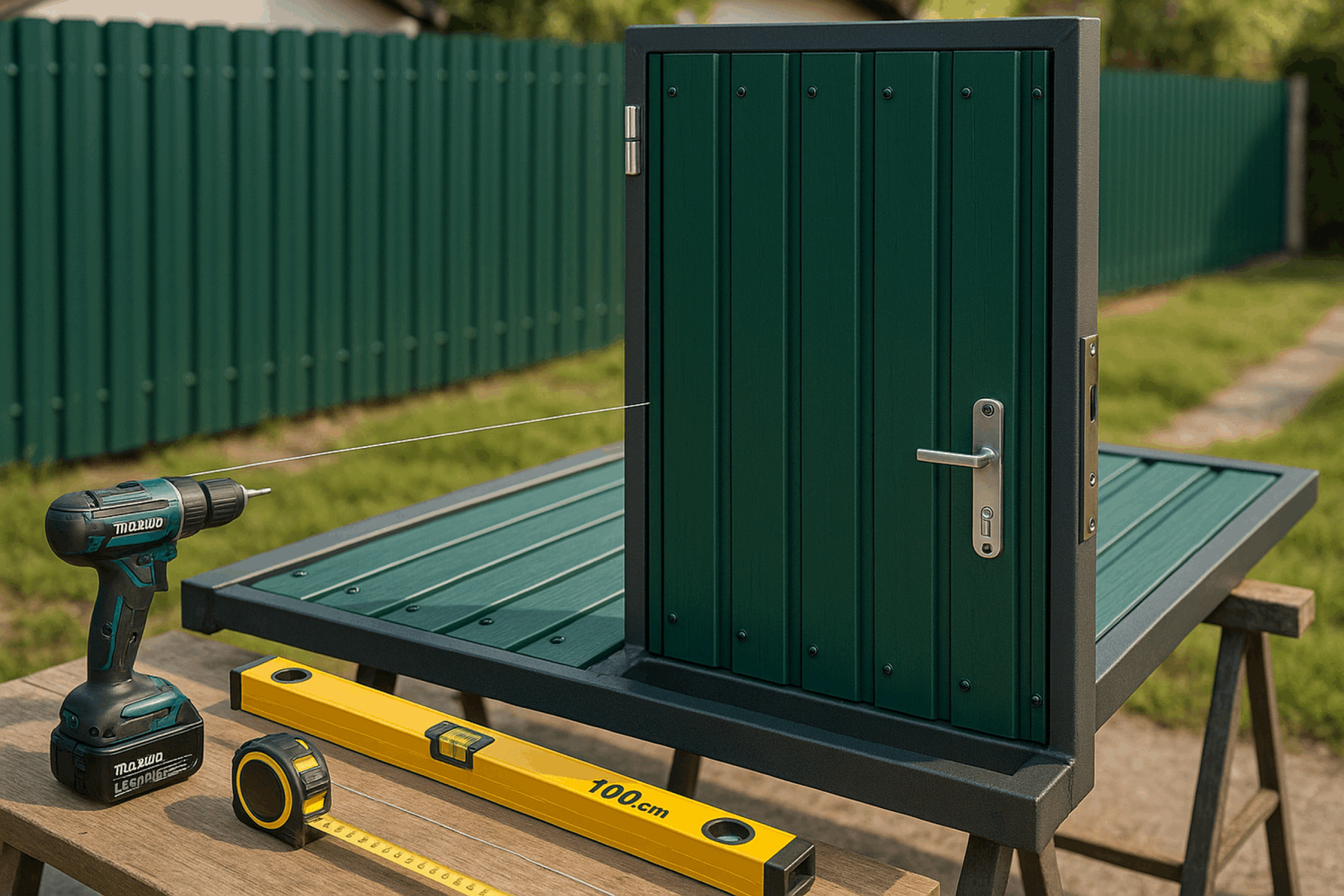

Обшивка калитки евроштакетником

Планки, прикрученные наискосок с разными зазорами, испортят внешний вид даже идеально сваренного каркаса. 80% визуальных дефектов калитки — это неровная обшивка, а не кривая рама. Секрет красивой калитки — в терпеливой разметке и контроле каждой планки.

Обшивка металлическим евроштакетником Grand Line — финальный и самый заметный этап работы. Здесь не нужны сварка и сложные инструменты, только шуруповерт и аккуратность. Этап займет 2-3 часа для калитки шириной 1 метр: 30 минут на расчет и разметку, 1,5-2 часа на монтаж 7-8 планок, 15-20 минут на финальную проверку.

Данные производителей евроштакетника: При установке штакетника с зазором 5 см (стандарт) видимость участка через калитку составляет около 30-35% при взгляде под прямым углом и менее 10% при взгляде под углом 45°. Это оптимальный баланс между приватностью и воздухопроницаемостью — забор «дышит», не создает ветровой парус, но надежно закрывает участок от посторонних глаз.

Главное правило обшивки: сначала наживляем все планки на 1-2 самореза, проверяем общую картину, и только потом прикручиваем окончательно. Это страховка от самой частой ошибки — когда на середине работы замечаешь, что планки пошли наискосок, а открутить уже сложно (саморезы затянуты намертво, резьба сорвана).

Расчет количества штакетин и разметка

Этот прием сэкономит вам 2 часа работы и избавит от переделок. Профессиональные монтажники тратят 30% времени на разметку и только 70% — на сам монтаж. У новичков наоборот: 10% на разметку, 90% на монтаж и исправление ошибок.

Расчет количества штакетин — простая формула

Для калитки шириной 100 см с зазором между планками 5 см (стандарт) и шириной штакетника 11 см (самый популярный размер) расчет такой:

Формула: Количество = Ширина калитки ÷ (Ширина штакетника + Зазор)

Пример: 100 ÷ (11 + 5) = 100 ÷ 16 = 6,25 → округляем до 7 штук

Почему округляем вверх? Потому что если взять 6 планок, зазоры придется увеличить до 7-8 см — это уже слишком широко, калитка будет выглядеть «решетчатой», и видимость участка возрастет до 40-50%. С 7 планками зазоры получатся 4-5 см — идеально.

Точный расчет зазоров после округления

Когда определили количество планок, пересчитайте точный зазор. Для калитки 100 см с 7 планками шириной 11 см:

Формула: Зазор = (Ширина калитки − Количество планок × Ширина планки) ÷ (Количество планок − 1)

Расчет: (100 − 7 × 11) ÷ (7 − 1) = (100 − 77) ÷ 6 = 23 ÷ 6 = 3,8 см

Получается, между планками нужен зазор не 5 см, а 3,8 см. Это нормально — округлим до 4 см для удобства разметки. Небольшие отклонения (±5 мм) не критичны и не заметны глазу.

Разметка каркаса перед монтажом

Теперь отметим на каркасе места крепления каждой планки. Работайте с калиткой в горизонтальном положении — положите её на два козла, стола или стула. Так удобнее размечать и крепить.

1. Отметьте положение крайних планок. Первая планка крепится вплотную к вертикальной стойке со стороны петель (зазор 0 мм). Последняя — со стороны замка, тоже вплотную. Проведите вертикальные линии маркером по краям этих планок.
2. Рассчитайте положение остальных планок. Если 7 планок и зазор 4 см, отмеряйте от первой планки: 11 см (ширина) + 4 см (зазор) = 15 см до начала второй планки. От второй — ещё 15 см до третьей. И так далее.
3. Нанесите вертикальные линии на каркас. Проведите карандашом или маркером тонкие вертикальные линии на верхней и нижней горизонтальных перекладинах каркаса — это границы каждой планки. Всего должно быть 14 линий (по 2 на каждую из 7 планок).
4. Натяните контрольную нить. Привяжите леску или капроновую нить между верхними углами каркаса горизонтально на высоте 10-15 см от верхнего края. Это контрольная линия — верхушки всех планок должны её касаться. Если одна планка выше или ниже на 5-10 мм, сразу заметите.

️ Частая ошибка: Не делают разметку, а крепят планки «на глаз», прикладывая каждую следующую к предыдущей. К середине калитки накапливается погрешность 2-3 см, и последняя планка не влезает или остается огромный зазор. Правильно: сначала разметить все планки по расчету, и только потом крепить — тогда зазоры будут одинаковыми по всей ширине.

Лайфхак: Вместо того чтобы каждый раз отмерять рулеткой зазор 4 см, сделайте шаблон из деревянного бруска длиной ровно 4 см. Прикладывайте его между планками при разметке — это в 3 раза быстрее и точнее.

Монтаж штакетника — крепим правильно

90% новичков ошибаются на этом этапе — крепят планки сразу намертво, не проверив общую картину. Потом выясняется, что где-то зазор 3 см, где-то 6 см, и переделывать поздно. Вот как делать правильно с первого раза.

Выбор и подготовка крепежа

Штакетник крепится кровельными саморезами с прессшайбой длиной 25-35 мм (в зависимости от толщины профильной трубы каркаса). Цвет самореза должен совпадать с цветом штакетника — производители предлагают крашеные саморезы в тон покрытия (RAL 8017, RAL 6005, RAL 9003 и другие).

Количество саморезов на одну планку: 4 штуки (по 2 сверху и снизу — в местах пересечения с горизонтальными перекладинами каркаса). Для калитки с 7 планками нужно 28 саморезов + 3-5 запасных = 30-35 штук.

Саморезы с прессшайбой и резиновой прокладкой

Самый надежный вариант. Резиновая прокладка герметизирует отверстие, вода не попадает под штакетник, нет коррозии. Цена 2-3 ₽/шт. Это стандарт для кровельных и фасадных работ.

Заклепки вытяжные алюминиевые

Альтернатива саморезам. Их невозможно открутить снаружи (защита от кражи штакетника). Минус: если нужно снять планку для ремонта, заклепку придется высверливать. Используются редко.

Пошаговая инструкция по монтажу штакетника:

1. Положите калитку горизонтально на ровную поверхность. Работать с вертикально висящей калиткой неудобно — планки будут смещаться, а вы устанете держать шуруповерт на вытянутых руках. Положите каркас на два козла или стола.
2. Установите первую крайнюю планку (со стороны петель). Приложите планку к каркасу вплотную к вертикальной стойке. Выровняйте верх планки по контрольной нити (все планки должны быть на одной высоте). Наживите 2 самореза — один сверху, один снизу — не затягивая до конца. Планка должна держаться, но её ещё можно слегка сдвинуть рукой.
3. Установите вторую крайнюю планку (со стороны замка). Повторите операцию: приложите, выровняйте по нити, наживите 2 самореза. Теперь у вас закреплены две крайние планки, между ними — пустое пространство.
4. Натяните контрольную леску между крайними планками. Привяжите леску или нить к верхушкам обеих крайних планок. Натяните её так, чтобы она была идеально прямой и горизонтальной. Все остальные планки будут выравниваться по этой леске — это гарантирует, что верх калитки будет ровным.
5. Установите промежуточные планки по разметке. Берите каждую планку, прикладывайте точно по намеченным линиям на каркасе, выравнивайте верх по леске и наживляйте 2 саморезами (сверху и снизу). Не затягивайте — пока только фиксация.
6. Проверьте общую картину. Когда все 7 планок наживлены, отойдите на 2-3 метра и посмотрите на калитку целиком. Зазоры должны быть одинаковыми (допуск ±2-3 мм), все планки вертикальны (проверьте уровнем 2-3 планки выборочно), верх ровный. Если где-то ошибка — ещё можно подправить, открутив саморез и сместив планку на 3-5 мм.
7. Затяните все саморезы окончательно. Начинайте с крайних планок, двигайтесь к центру. Затягивайте до упора, но не перетягивайте — резиновая прокладка должна слегка сплющиться (герметизация), но не выдавиться наружу. Каждую планку крепите в 4 точках: по 2 самореза сверху и снизу.
8. Добавьте дополнительные точки крепления (если есть средняя перекладина). Если в каркасе есть горизонтальная перемычка посередине, прикрутите каждую планку и к ней — ещё по 2 самореза на планку. Это усилит жесткость обшивки.

️ Частая ошибка: Затягивают саморезы с огромным усилием, прижимая штакетник к каркасу «намертво». От этого тонкий металл штакетника (0,45-0,5 мм) деформируется, появляются вмятины вокруг саморезов, планка идет волной. Правильно: затягивать саморез до момента, когда резиновая прокладка слегка сплющилась — этого достаточно для герметизации и фиксации.

Проверка качества монтажа

После установки всех планок проверьте пять параметров:

• Зазоры одинаковые: измерьте рулеткой зазоры между планками сверху, посередине, снизу — разброс не более 3-5 мм
• Все планки вертикальны: приложите уровень к 2-3 планкам выборочно — отклонение не более 1-2 мм на 2 метра высоты
• Верх ровный: натяните леску вдоль верхушек всех планок — она должна касаться каждой планки
• Саморезы затянуты равномерно: все шляпки утоплены на одинаковую глубину, нигде не торчат и не вдавлены слишком сильно
• Нет вмятин и деформаций: проведите рукой по поверхности штакетника — металл гладкий, без волн и вмятин

Совет от мастера: После монтажа штакетника протрите все планки влажной тряпкой с мыльным раствором. В процессе резки и монтажа на поверхности остаются отпечатки пальцев, пыль, металлическая стружка. Если их не убрать, через 2-3 месяца под ними начнется точечная коррозия — появятся рыжие пятнышки, которые уже не оттереть.

Двусторонняя обшивка — стоит ли делать?

Двусторонняя обшивка — это когда штакетник крепится с обеих сторон каркаса (снаружи и изнутри), обычно со смещением планок в шахматном порядке. Это создает эффект «глухого» забора — видимость через калитку 0%, но при этом остается воздухопроницаемость.

Плюсы: максимальная приватность, красивый внешний вид с обеих сторон, повышенная жесткость конструкции.

Минусы: расход штакетника в 2 раза больше (14-16 планок вместо 7-8), вес калитки увеличивается на 10-12 кг (дополнительная нагрузка на петли), цена возрастает на 2 000-3 000 рублей.

Вывод: Для обычного частного дома односторонней обшивки достаточно. Двустороннюю делают в двух случаях: когда нужна полная приватность (например, у бани или бассейна) или когда важна эстетика с обеих сторон (калитка на центральном входе коттеджа).

Когда все планки закреплены, проверены и протерты, калитка готова на 95%. Остается финальный штрих — защита металла от коррозии и декоративная отделка.

Финальные штрихи — защита и декор

Незащищенный металл начнет ржаветь через 3-4 месяца — сначала в местах сварки, потом по всему каркасу. Ржавчина проедет металл толщиной 2 мм за 5-7 лет, и калитка развалится, хотя могла прослужить 30 лет. Час работы с краской продлевает жизнь конструкции в 4-5 раз.

Защита металла — это не декор, а обязательное техническое требование. Сварочные швы, срезы труб, места сверловки под замок и петли — все это голый металл без заводского покрытия. На воздухе он окисляется моментально, через месяц появляется рыжий налет, через три месяца — сквозная коррозия. Этап займет 2-3 часа: 30 минут на подготовку поверхности, 40-60 минут на грунтовку, 40-60 минут на покраску (с учетом времени высыхания между слоями — растянется на 2 дня).

Исследования НИИ стальных конструкций: Незащищенная сталь теряет 0,1-0,15 мм толщины в год при атмосферной коррозии (в условиях средней полосы России). Труба 2 мм полностью проржавеет за 13-15 лет. Грунтовка ГФ-021 + эмаль ПФ-115 в два слоя снижают скорость коррозии в 15-20 раз — срок службы увеличивается до 50-70 лет.

Евроштакетник покрыт полимерным покрытием на заводе — его красить не нужно. А вот каркас, столбы, петли и все сварные швы требуют обязательной обработки. Причем важно не просто покрасить, а сделать это правильно: подготовить поверхность, нанести грунт, дождаться высыхания, только потом — финишная эмаль.

Покраска и защита металла

Краска, нанесенная на ржавчину или окалину, отвалится через 2-3 месяца вместе с кусками ржавого металла. Секрет долговечного покрытия — в тщательной подготовке поверхности. 70% успеха зависит от этого этапа, и только 30% — от качества самой краски.

Выбор материалов для защиты металла

Для каркаса калитки, столбов и всех металлических элементов используется двухслойная система: грунт + эмаль. Грунт создает защитный барьер и улучшает адгезию (сцепление) краски с металлом. Эмаль дает декоративное покрытие и дополнительную защиту от влаги и ультрафиолета.

Для калитки 2×1 метра с каркасом, петлями и замком понадобится: 0,5-0,7 кг грунта ГФ-021 и 0,5-0,7 кг эмали ПФ-115. Итоговые затраты на материалы — 600-800 рублей. Это продлит срок службы калитки на 40-50 лет, так что экономить здесь бессмысленно.

Подготовка поверхности перед покраской

Этот этап определяет, как долго продержится покрытие. Краска на неподготовленной поверхности отслоится за 3-6 месяцев, на правильно подготовленной — через 10-15 лет (и то из-за естественного износа, а не из-за ошибок).

1. Очистите металл от окалины и ржавчины. Все сварочные швы покрыты черной окалиной (оксидной пленкой), которая осыпается при малейшем ударе. Зачистите швы металлической щеткой или болгаркой с лепестковым диском до чистого серого металла. Если есть ржавчина — тоже счищайте до металла.
2. Обезжирьте поверхность. Протрите весь каркас тряпкой, смоченной в уайт-спирите, растворителе 646 или ацетоне. Это уберет масляные пятна, отпечатки пальцев, пыль. Жир под краской — это будущее вздутие и отслоение покрытия.
3. Обработайте срезы и отверстия преобразователем ржавчины. Все места, где вырезали отверстие под замок, сверлили под саморезы, резали трубу — это голый металл, который ржавеет первым. Нанесите кисточкой преобразователь ржавчины (например, «Цинкарь») — он превратит микроскопическую ржавчину в защитную пленку. Дайте высохнуть 30-40 минут.
4. Удалите пыль сухой тряпкой. После зачистки на металле остается металлическая пыль — её нужно смахнуть, иначе она будет закрашена, и под ней начнется коррозия. Протрите каркас сухой чистой тряпкой или обдуйте компрессором.

Нанесение грунта

Грунт ГФ-021 (серый или красно-коричневый) наносится в один слой кистью, валиком или краскопультом. Работайте при температуре +10°C и выше, в сухую погоду. Если на улице ниже +10°C или идет дождь — перенесите калитку в помещение (гараж, сарай, навес).

Наносите грунт тонким равномерным слоем, без потеков и наплывов. Особое внимание уделяйте сварным швам, углам, местам примыкания труб — там металл ржавеет быстрее всего. После нанесения дайте грунту высохнуть 24 часа при температуре +20°C (при +10°C сохнет 48 часов).

️ Частая ошибка: Наносят грунт толстым слоем, чтобы «лучше защищал». В итоге образуются потеки, грунт сохнет неравномерно (снаружи сухой, внутри жидкий), и через месяц покрытие начинает пузыриться и отваливаться. Правильно: тонкий слой (0,1-0,15 мм) — грунт должен впитаться в поры металла, а не лежать толстой пленкой сверху.

Нанесение финишной эмали

Когда грунт полностью высох (проверьте пальцем — не липнет, не пачкает), наносите эмаль ПФ-115 в два слоя. Первый слой — базовый, он закрывает грунт и создает основу. Второй слой — финишный, он дает окончательный цвет и глянец.

Цвет эмали выбирайте в тон евроштакетнику или контрастный (например, штакетник темно-зеленый RAL 6005, а каркас — черный RAL 9005). Популярные цвета: коричневый RAL 8017, зеленый RAL 6005, серый RAL 7004, белый RAL 9003, черный RAL 9005.

1. Нанесите первый слой эмали. Работайте кистью или валиком, тонким равномерным слоем. Следите за потеками — если появились, сразу растушуйте кистью. Дайте высохнуть 24 часа при +20°C.
2. Нанесите второй слой эмали. Второй слой наносится в том же направлении, что и первый (например, вертикальные стойки красите сверху вниз, горизонтальные перекладины — слева направо). Дайте высохнуть 24 часа.
3. Дайте краске полностью отвердеть. Полная полимеризация эмали ПФ-115 занимает 7 дней. В это время калитку можно навешивать и использовать, но избегайте ударов, царапин, контакта с агрессивными жидкостями. Через неделю покрытие станет твердым и устойчивым.

Лайфхак: Перед покраской обмотайте замок, петли и саморезы малярным скотчем. Попадание краски в механизм замка — частая причина заедания ключа через неделю после установки. А закрашенные шляпки саморезов выглядят неаккуратно. Скотч снимайте сразу после покраски, пока краска не схватилась — иначе оторвется вместе с куском краски.

Совет от мастера: Если калитка уже навешена на столбы и снимать её неудобно, красьте прямо на месте. Подложите под калитку кусок пленки или картона — так капли краски не испачкают дорожку или траву. Работайте в безветренную погоду, чтобы пыль не налипала на свежую краску.

Альтернатива краске — порошковое покрытие и оцинковка

Порошковое покрытие — самая долговечная защита (срок службы 30-50 лет без обновления). Каркас обезжиривают, покрывают порошковой краской и запекают в печи при 200°C. Покрытие не царапается, не выгорает, не отслаивается. Минус: нужно специальное оборудование, в домашних условиях не сделать. Стоимость услуги — 2 000-3 500 рублей за калитку.

Горячая оцинковка — металл погружается в расплавленный цинк, который создает защитный слой толщиной 50-100 микрон. Срок службы 40-60 лет. Минус: дорого (3 500-5 000 рублей за калитку), серый цвет (не всем нравится эстетически). Плюс: вообще не требует ухода и подкраски.

Вывод: Для домашнего использования оптимальна обычная покраска грунтом + эмалью. Это дешево (600-800 рублей), доступно (сделаете сами за 2-3 часа), и при правильном нанесении защитит калитку на 10-15 лет. Потом просто подкрасите в местах, где краска облупилась.

После полного высыхания краски калитка готова к эксплуатации. Теперь разберем типичные ошибки, которые допускают новички на всех этапах изготовления.

Частые ошибки и как их избежать

80% проблем с калитками возникают не из-за некачественных материалов, а из-за типичных ошибок на этапе изготовления и монтажа. Вот самые распространенные из них — с объяснением, почему так делать нельзя, и как исправить.

Ошибки при установке столбов

Столбы забетонированы на глубину 80-90 см вместо 120 см

Зимой грунт промерзает на глубину 100-140 см (в средней полосе России) и «выталкивает» столб вверх на 3-5 см. Весной столб опускается, но уже не на прежнее место — он перекашивается. Калитка перестает закрываться. Решение: бетонировать строго на глубину ниже промерзания грунта — 120-150 см.

Столбы установлены без проверки вертикальности

Даже отклонение на 2-3° (3-5 см на высоте 2 метра) приводит к тому, что калитка висит криво, зазоры неравномерные, замок не попадает в ответную планку. Решение: при установке столбов проверять вертикальность уровнем в двух плоскостях (вдоль забора и поперек), и держать столб в этом положении до схватывания бетона (подпорками или распорками).

Расстояние между столбами отмерено «на глаз» или с ошибкой

Если расстояние между столбами 95 см, а калитка шириной 100 см — она не влезет. Если 110 см — будут огромные зазоры по 5 см с каждой стороны. Решение: сначала сварить каркас калитки, измерить его точную ширину, и только потом устанавливать столбы с учетом зазоров (по 8-10 мм с каждой стороны).

Ошибки при сварке каркаса

Диагонали каркаса не равны (разница 5-10 мм и больше)

Рама не прямоугольник, а параллелограмм. Калитка висит криво, один угол цепляет землю, другой задирается вверх на 5-7 см. Решение: после прихватки углов обязательно измерять обе диагонали рулеткой — они должны совпадать с точностью до 2-3 мм. Если не совпадают — срубить прихватки, выровнять раму, повторить замер.

Рама «пропеллером» (углы не в одной плоскости)

Калитка висит на петлях, но при открывании заедает — нижний угол цепляет столб или землю. Причина: при сварке один угол был приподнят на 5-10 мм, рама перекрутилась. Решение: варить раму на идеально ровной поверхности, после прихватки проверять, касаются ли все четыре угла поверхности одновременно. Если один приподнят — придавить грузом или выровнять.

Диагональ приварена в неправильном направлении

Диагональ должна идти от нижнего угла со стороны петель к верхнему углу со стороны замка — так она работает на сжатие. Если наоборот — она работает на растяжение, быстро деформируется, калитка провисает. Решение: перед сваркой диагонали нарисуйте схему на бумаге, чтобы не перепутать направление.

Ошибки при установке замка и петель

Петли приварены не на одной вертикальной оси

Верхняя петля смещена влево на 5 мм, нижняя — вправо на 5 мм. Калитка при открывании работает на излом, петли быстро разбалтываются, появляется скрип и люфт. Через год петли вырывают металл. Решение: перед прихваткой петель натянуть вертикальную леску от верхней петли к нижней — оси обеих петель должны лежать на этой линии.

Замок врезан со смещением на 5-10 мм от центра профиля

Ключ проворачивается с усилием, заедает. Язычок замка не попадает в ответную планку — приходится толкать калитку плечом, чтобы защелкнулась. Решение: перед сверловкой приложить замок к профилю и обвести его контур маркером, проверить, что замок строго по центру (отступы слева и справа одинаковые).

Ответная планка замка установлена не точно напротив язычка

Язычок промахивается мимо отверстия ответной планки на 3-5 мм. Калитка не закрывается, приходится навешивать обычный навесной замок. Решение: перед установкой ответной планки закрыть калитку, отметить на столбе точное место, куда попадает язычок, и только после этого крепить планку.

Ошибки при обшивке штакетником

Планки крепят сразу намертво, без предварительной «примерки»

На середине работы выясняется, что планки пошли наискосок, зазоры неравномерные (где-то 3 см, где-то 7 см). Открутить саморезы сложно — резьба сорвана, отверстия разбиты. Решение: сначала наживить все планки на 1-2 самореза (не затягивая), проверить общую картину, и только потом затягивать окончательно.

Штакетник крепят к каркасу без зазоров (вплотную друг к другу)

Металл расширяется на жаре на 0,3-0,5 мм на метр длины. Планки, закрепленные вплотную, через месяц начнут выгибаться волной, саморезы вырвет. Решение: обязательно оставлять зазор 3-5 см между планками — это компенсирует температурное расширение и создает воздухопроницаемость.

Саморезы затянуты слишком сильно — штакетник деформирован

Вокруг шляпок саморезов появляются вмятины, планка идет волной. Металл толщиной 0,45-0,5 мм легко деформируется от избыточного усилия. Решение: затягивать саморезы до момента, когда резиновая прокладка слегка сплющилась — этого достаточно для герметизации и фиксации.

Ошибки при покраске и защите металла

Красят по окалине и ржавчине, без зачистки

Краска держится на окалине, а не на металле. Через 2-3 месяца окалина отваливается вместе с краской, металл оголяется и ржавеет. Решение: перед покраской обязательно зачистить все сварные швы металлической щеткой или болгаркой до чистого металла, обезжирить поверхность.

Красят в один слой «чтобы быстрее»

Один слой краски — это покрытие толщиной 0,05-0,08 мм. Оно не защищает от влаги, через микротрещины вода проникает к металлу. Через год появляется ржавчина под краской. Решение: обязательно наносить грунт + два слоя эмали (или минимум два слоя грунт-эмали 3 в 1).

Не дают краске высохнуть — сразу эксплуатируют калитку

Эмаль ПФ-115 сохнет «на отлип» за 4-6 часов (не липнет к пальцу), но полная полимеризация — 7 дней. Если сразу начать хлопать калиткой, краска смазывается, царапается, в местах контакта с руками стирается. Решение: после покраски выждать минимум 2-3 дня перед активной эксплуатацией, а лучше — неделю.

️ Частая ошибка новичков: Спешка на каждом этапе. Не ждут, пока бетон схватится (3 дня) — навешивают калитку на следующий день, столбы потом смещаются. Не проверяют диагонали каркаса — варят «на глаз», калитка получается кривая. Не дают краске высохнуть — через месяц она облупилась. Правило мастера: на каждом этапе тратьте 70% времени на подготовку и проверку, и только 30% — на саму работу. Тогда переделывать не придется.

Итоговая проверка готовой калитки: Калитка открывается и закрывается плавно, без усилий и скрипа. Зазор от земли 10-15 см равномерно по всей ширине. Зазоры между планками штакетника одинаковые (±3 мм). Замок работает без заеданий, ключ проворачивается легко. Петли смазаны, не люфтят. Краска нанесена равномерно, без потеков и наплывов. Если все пункты выполнены — вы сделали калитку, которая прослужит 25-30 лет без ремонта.

Теперь у вас есть полная инструкция по изготовлению калитки из евроштакетника от разметки до финального монтажа. Следуйте описанным этапам, не спешите, проверяйте каждый шаг — и результат будет профессиональным, даже если это ваш первый опыт подобной работы.
