Колпак на трубу дымохода своими руками: чертежи, расчёты и пошаговая инструкция за 800 рублей

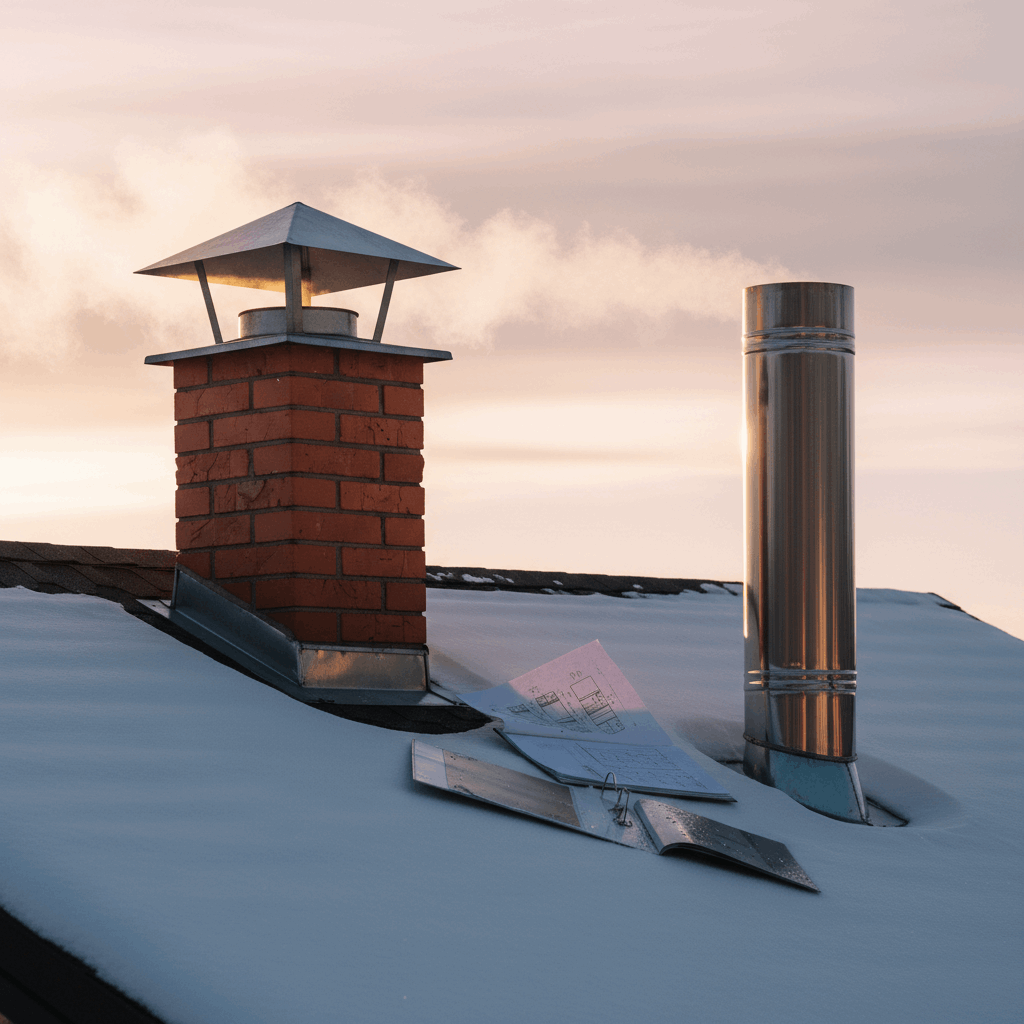

Нужен ли колпак на дымоход: честный разбор

Вопрос установки колпака на дымоход вызывает споры даже среди профессиональных печников. Одни считают его обязательным элементом, другие называют пережитком прошлого. Истина находится посередине — необходимость колпака зависит от типа отопительного оборудования, конструкции дымохода и климатических условий.

Современные нормативы дают противоречивые указания. СНиП 2.04.05 п.3.75 требует установки зонтов на дымоходы кирпичных печей, в то время как СНиП 41-01-2003 п.6.6.14 прямо запрещает установку колпаков на дымоходы газовых котлов с принудительной тягой. Производители котельного оборудования с КПД выше 85% также категорически не рекомендуют использовать классические колпаки из-за риска обледенения.

По статистике производителей дымоходов, около 30% случаев отравления угарным газом зимой связаны с обледенением колпаков на дымоходах высокоэффективных котлов. Температура выходящих газов в таких системах составляет 120-150°С против 300-400°С в традиционных печах.

Основные функции правильно установленного колпака включают защиту от осадков (увеличение срока службы на 20-30%), улучшение тяги (прирост 15-20% при правильной конструкции), предотвращение попадания мусора и птиц, искрогашение при топке твердым топливом. Однако эти преимущества работают только при соблюдении условий эксплуатации.

Для принятия решения необходимо учитывать три ключевых фактора: тип отопительного оборудования и его КПД, конструкцию дымохода (кирпичный, стальной, керамический), климатические условия региона (температура зимой, количество осадков). Рассмотрим конкретные ситуации, когда колпак необходим, а когда он может нанести вред.

Когда колпак необходим

Твердотопливные печи и камины — первая категория, где установка колпака обязательна. При сжигании дров, угля или пеллет температура дымовых газов достигает 300-500°С, из трубы вылетают искры, способные поджечь кровлю или соседние постройки. Колпак с искрогасительной сеткой (ячейка 25×25 мм) снижает риск пожара на 85%.

Котлы с КПД менее 85% — это традиционные газовые и жидкотопливные установки старого образца. Температура выходящих газов превышает 200°С, что исключает проблему обледенения. В этом случае колпак защищает от попадания осадков внутрь дымохода и предотвращает образование конденсата, который сокращает срок службы трубы на 40-50%.

Кирпичные дымоходы требуют обязательной установки защиты верхней части. Кирпичная кладка разрушается от воздействия влаги значительно быстрее металла — без колпака срок службы сокращается с 30-40 лет до 15-20 лет. Вода, попадающая в швы, замерзает зимой и разрывает кладку изнутри. Для таких конструкций подходят Дымники Строй Макс, разработанные специально для кирпичных труб различных размеров.

Безгильзовые дымоходы из асбестоцементных или стальных труб без внутренней гильзы нуждаются в защите от прямого попадания дождя и снега. Накопление влаги внутри таких конструкций вызывает быструю коррозию металла (через 3-5 лет) или растрескивание асбестоцемента (через 7-10 лет).

Технические требования к колпаку для твердотопливных систем

Минимальное расстояние от среза трубы до зонта

Не менее 100 мм для обеспечения свободного выхода газов и предотвращения перегрева металла

Размер ячейки искрогасителя

25×25 мм — мелкая сетка быстро забивается сажей и снижает тягу на 20-30%

Материал изготовления

Нержавеющая сталь толщиной минимум 0,8 мм или медь — оцинковка прогорает за 3-4 года при температуре выше 300°С

Особое внимание следует уделить расчету размеров. Неправильно подобранный колпак создает аэродинамическое сопротивление и снижает тягу. Ширина зонта должна превышать диаметр трубы в 1,9 раза — например, для трубы 150 мм ширина колпака составляет 285 мм. Высота колпака рассчитывается как диаметр трубы × 1,7.

Для прямоугольных кирпичных труб стандартных размеров предлагаются готовые решения — Дымники 510х510 мм, Дымники 520х520 мм и Дымники 640х640 мм, которые полностью соответствуют требованиям СНиП и обеспечивают надежную защиту.

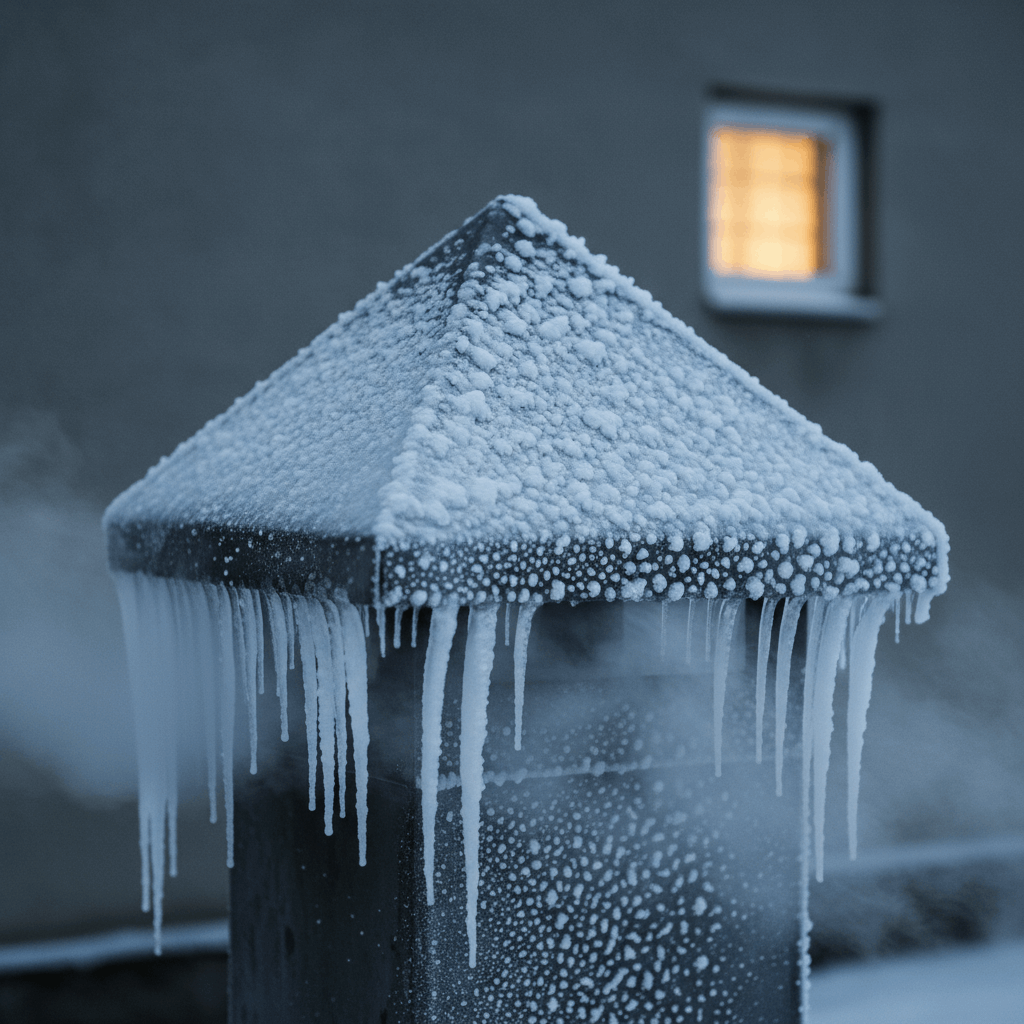

Когда колпак НЕ нужен или даже вреден

Современные конденсационные котлы с КПД выше 92% — главная категория, где колпак представляет реальную опасность. Температура выходящих газов составляет всего 60-120°С, в них содержится большое количество водяного пара. При контакте с холодным металлом колпака пар конденсируется и замерзает при температуре ниже 0°С.

Производители котельного оборудования фиксируют, что наледь на колпаке может полностью перекрыть выход дыма за 8-12 часов работы котла при температуре -15°С. Это приводит к обратной тяге и попаданию угарного газа в помещение — смертельно опасная ситуация.

Газовые котлы с принудительной тягой оборудованы встроенным вентилятором, который создает давление для выброса дымовых газов. Установка колпака-дефлектора в этом случае бессмысленна — система работает независимо от естественной тяги. Более того, СНиП 41-01-2003 п.6.6.14 прямо запрещает установку любых сужающих устройств на выходе таких дымоходов.

Коаксиальные дымоходы для турбированных котлов представляют собой конструкцию «труба в трубе», где по внутренней трубе выходят дымовые газы, а по внешней поступает воздух для горения. Любое препятствие на выходе нарушает баланс системы и может привести к неполному сгоранию газа с образованием угарного газа.

Дымоходы из сэндвич-труб с утеплением имеют встроенную защиту от конденсата. Верхняя часть такого дымохода комплектуется специальным оголовком-конусом, который закрывает утеплитель, но оставляет выход газов полностью открытым. Установка дополнительного колпака создает двойное сужение и снижает тягу на 15-25%.

Дымоходы в регионах с сильными ветрами (побережье морей, степные зоны) могут страдать от классических колпаков. При ураганном ветре (скорость выше 25 м/с) возникает эффект срыва тяги — воздух, ударяясь о зонт, создает завихрение и направляет дым обратно в трубу. В таких условиях эффективны только специальные ротационные турбодефлекторы, которые вращаются от ветра и создают разрежение.

Что делать владельцам высокоэффективных котлов?

Если у вас котел с КПД выше 85%, но требуется защита кирпичной кладки, используйте оголовок с открытым соплом — конструкцию, где защитный фартук закрывает только верхние ряды кирпича, а выход дымовых газов остается полностью открытым. Такое решение предотвращает разрушение кладки от осадков, но исключает риск обледенения.

Альтернативный вариант — установка электрического подогрева колпака мощностью 50-100 Вт, который включается автоматически при отрицательных температурах. Это повышает безопасность, но увеличивает расходы на электроэнергию на 30-50 рублей в сутки в отопительный сезон.

Ошибочная установка колпака на дымоход котла с высоким КПД приводит к критическим последствиям: полное перекрытие выхода дыма за 8-12 часов при морозе -15°С, обратная тяга с попаданием угарного газа в помещение, остановка работы котла из-за срабатывания датчиков тяги, риск отравления угарным газом — смертельная опасность. Экономия на правильном решении может стоить жизни.

Плюсы и минусы установки

Принятие решения об установке колпака требует взвешенного анализа всех преимуществ и недостатков конкретно для вашей системы отопления. Универсального решения не существует — то, что идеально подходит для кирпичной печи на дровах, может быть опасным для газового конденсационного котла.

По данным исследований пожарной безопасности, отсутствие искрогасителя на дымоходе твердотопливной печи увеличивает риск возгорания кровли в 6 раз. При этом 70% владельцев газовых котлов устанавливают колпаки необоснованно, создавая риски для своей безопасности.

Критически важные недостатки, которые часто замалчиваются производителями и продавцами:

• Аэродинамическое сопротивление: Любой колпак создает препятствие выходу газов. Даже правильно рассчитанная конструкция увеличивает сопротивление на 8-12%, что компенсируется эффектом разрежения. Но при ошибках в расчете потери тяги достигают 25-40%.
• Зимнее обледенение: Главная проблема современных высокоэффективных котлов. Конденсат образуется не только на самом колпаке, но и стекает вниз, замерзая на стенках трубы. За отопительный сезон толщина льда может достигать 10-15 см, сужая просвет на 30-50%.
• Ложное чувство безопасности: Многие устанавливают колпак и забывают о необходимости регулярной чистки дымохода. Колпак не заменяет обслуживание — он дополняет его.

Расчет экономической целесообразности установки колпака

Для кирпичного дымохода твердотопливной печи:

• Стоимость колпака (самодельный): 1500 руб
• Продление срока службы кладки: с 20 до 28 лет (+8 лет)
• Стоимость ремонта оголовка трубы: 25000-40000 руб
• Экономия на ремонте за весь период: 35000 руб
• Вывод: окупается в 20-30 раз

Для современного газового котла (КПД 92%):

• Стоимость колпака: 8000 руб
• Риск обледенения: высокий
• Стоимость датчика угарного газа: 3000 руб
• Возможный ущерб при отравлении: бесценен
• Вывод: установка нецелесообразна и опасна

При выборе колпака учитывайте не только текущие характеристики отопления, но и планы на будущее. Если через 2-3 года планируется замена старого котла на современный высокоэффективный, инвестиция в дорогой медный колпак может оказаться бессмысленной — его придется демонтировать.

Устройство и принцип работы колпака

Понимание конструкции и физических принципов работы колпака критически важно для правильного выбора и изготовления. Колпак — это не просто декоративный элемент, а инженерное устройство, которое взаимодействует с потоками воздуха и дымовых газов по законам аэродинамики.

Основная задача колпака — создать зону пониженного давления над выходом дымохода. Когда ветер обтекает препятствие (зонтичную часть), над трубой формируется разрежение, которое усиливает естественную тягу. Это работает по тому же принципу, что и подъемная сила крыла самолета — эффект Бернулли.

Исследования НИИ строительной физики показали, что правильно спроектированный колпак увеличивает скорость выхода дымовых газов с 1,2-1,5 м/с до 1,8-2,1 м/с при скорости ветра 5-7 м/с. При этом неправильная конструкция может снизить скорость до 0,8-1,0 м/с, вызывая задымление.

Три ключевых параметра определяют эффективность колпака:

1. Высота зазора между срезом трубы и зонтом (минимум 100 мм, оптимально 150-200 мм) — чем меньше зазор, тем выше скорость газов, но и больше аэродинамическое сопротивление.
2. Ширина зонта относительно диаметра трубы (коэффициент 1,9) — слишком узкий не защитит от осадков, слишком широкий создаст завихрения.
3. Угол наклона скатов (оптимально 30-45°) — пологий угол эффективнее отводит воду, но занимает больше места и увеличивает парусность.

Современные Дымники Модерн учитывают все эти параметры и оптимизированы для максимальной эффективности при минимальном аэродинамическом сопротивлении.

Математика аэродинамики колпака: формулы для инженеров

Для расчета эффекта разрежения используется упрощенная формула Бернулли:

ΔP = 0,5 × ρ × v × K

ΔP

Разность давлений (Па)

ρ

Плотность воздуха (1,225 кг/м при 15°C)

v

Скорость ветра (м/с)

K

Коэффициент формы колпака (0,6-0,8 для конусных, 0,7-0,9 для четырехскатных)

При скорости ветра 7 м/с разрежение составляет 18-27 Па, что увеличивает естественную тягу (40-50 Па) на 36-54%.

Важно понимать, что колпак работает эффективно только при наличии ветра. В безветренную погоду он создает только аэродинамическое сопротивление. Именно поэтому в некоторых регионах с частыми штилями колпаки устанавливать нецелесообразно.

Из чего состоит колпак

Типичная конструкция колпака включает несколько обязательных элементов, каждый из которых выполняет свою функцию. Понимание назначения каждой детали поможет избежать ошибок при самостоятельном изготовлении.

Зонтичный элемент (крышка, купол)

Основная защитная часть, которая отражает осадки и создает зону разрежения. Форма может быть конусной, двухскатной, четырехскатной, полукруглой. Изготавливается из листового металла толщиной 0,5-0,8 мм для оцинковки и 0,8-1,0 мм для нержавейки. Критический параметр: угол наклона 30-45° обеспечивает самоочистку от снега.

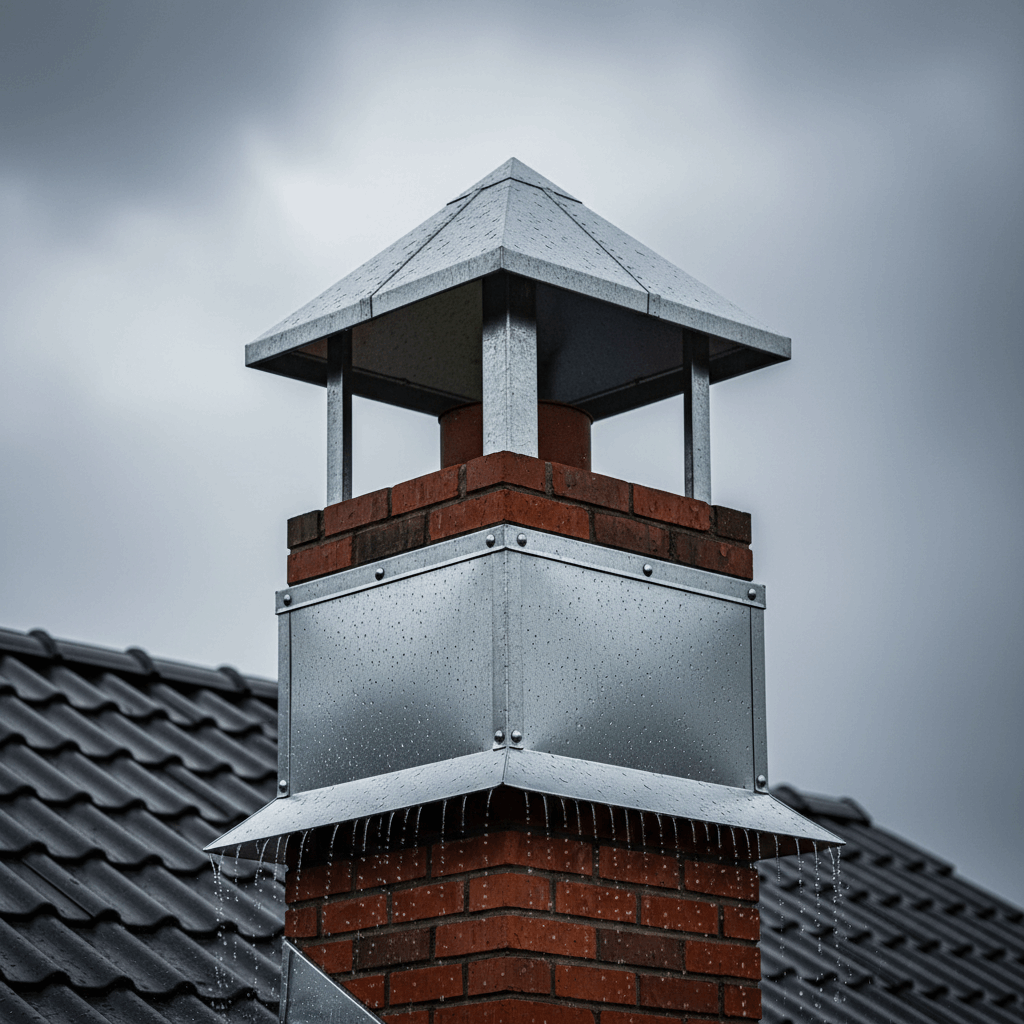

Фартук-капельник (юбка, отбойник)

Дополнительный элемент шириной 50-80 мм, который закрывает верхние ряды кирпичной кладки или обрез трубы. Отводит воду, стекающую с зонта, в стороны от трубы. Без фартука брызги попадают на кладку, что снижает защитный эффект на 40-50%. Особенно важен для Дымников 520х390 мм и других прямоугольных конструкций.

Стойки-кронштейны (ножки, распорки)

Несущие элементы, которые соединяют зонт с основанием и держат его на нужной высоте. Количество: 3-4 штуки для круглых труб диаметром до 200 мм, 4-6 штук для прямоугольных и больших диаметров. Материал: металлическая полоса 20×2 мм, уголок 15×15 мм или квадратная труба 15×15 мм. Частая ошибка: слишком тонкие стойки (менее 2 мм) деформируются от ветровой нагрузки за 1-2 года.

Основание-хомут (обжимное кольцо, крепежная юбка)

Элемент крепления к трубе. Для круглых труб — обжимной хомут с болтовым соединением, для прямоугольных — рамка по периметру с креплением на дюбели или саморезы. Важно: внутренний диаметр должен быть на 4-5 мм больше внешнего диаметра трубы для свободной установки.

Искрогасительная сетка (опционально)

Металлическая сетка из нержавеющей проволоки диаметром 1-1,5 мм с ячейкой 25×25 мм. Устанавливается только для твердотопливных печей при наличии горючей кровли в радиусе 10 метров. Более мелкая сетка забивается сажей за 1-2 недели активной топки. Снижает тягу на 8-12% даже в чистом виде.

Ребра жесткости

Дополнительные загибы по краям металлических деталей или приваренные усиливающие планки. Увеличивают жесткость конструкции в 3-4 раза без существенного увеличения веса. Особенно важны для колпаков шириной более 500 мм.

Для стандартных размеров кирпичных труб существуют готовые решения оптимальной конструкции: Дымники 510х510 мм для труб 1,5×1,5 кирпича и Дымники 640х640 мм для труб 2×2 кирпича. Эти модели включают все необходимые элементы в правильных пропорциях.

При самостоятельном изготовлении недопустимо упрощать конструкцию, исключая отдельные элементы. Отсутствие фартука-капельника снижает защиту кладки на 40%, а недостаточное количество стоек приводит к деформации от ветра. Каждый элемент выполняет свою функцию и является результатом многолетней инженерной практики.

Вес конструкции и ветровые нагрузки

Типичный колпак из оцинковки для трубы 150 мм весит 1,2-1,8 кг. При скорости ветра 25 м/с (шторм) на него действует горизонтальная сила 15-20 кг. Недостаточное крепление приводит к смещению или срыву конструкции.

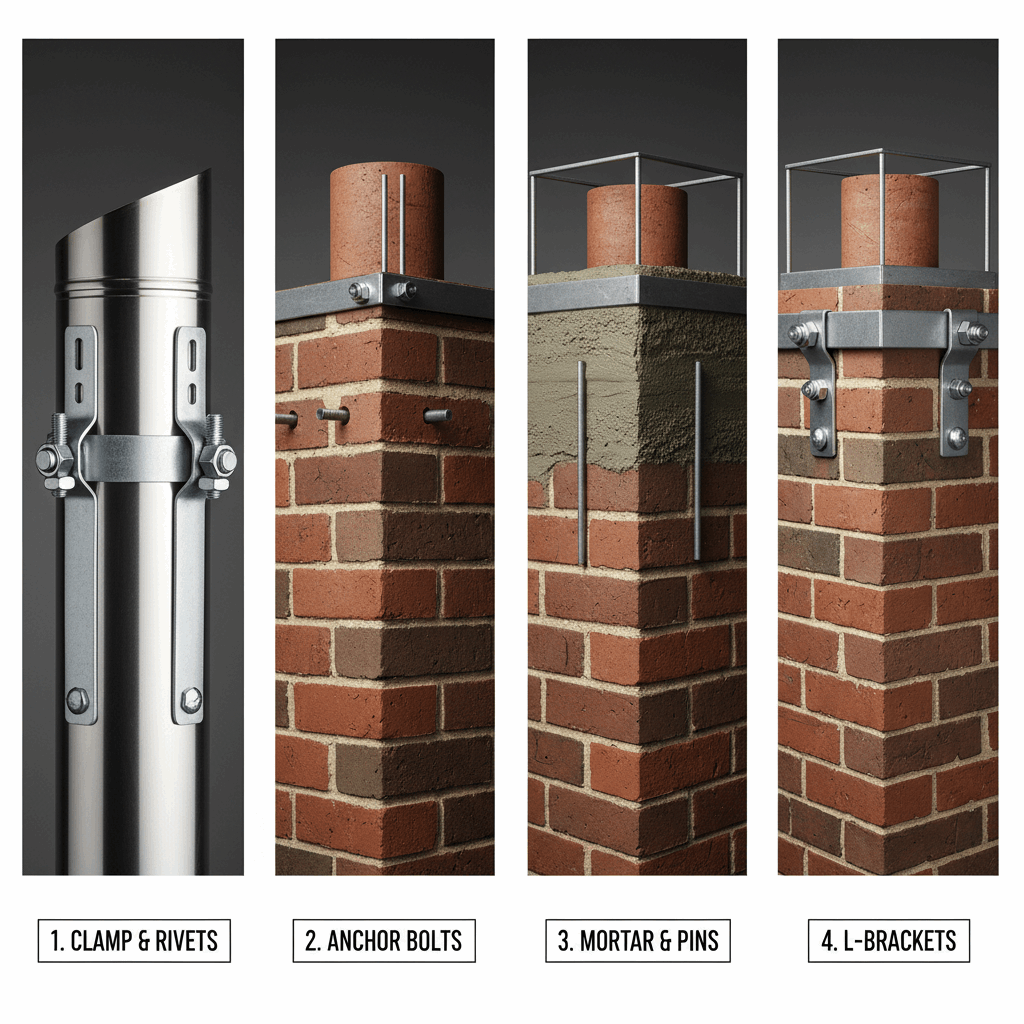

Минимальные требования к креплению:

• Для хомутовых соединений: болт М8 с гайкой-барашком
• Для дюбельного крепления: минимум 2 точки на каждую сторону, дюбель 8×80 мм
• Для тяжелых колпаков (>5 кг): анкерные болты М10

Правильное понимание конструкции позволяет не только грамотно изготовить колпак своими руками, но и оценить качество готовых изделий при покупке. Обращайте внимание на толщину металла, количество точек крепления и наличие всех обязательных элементов.

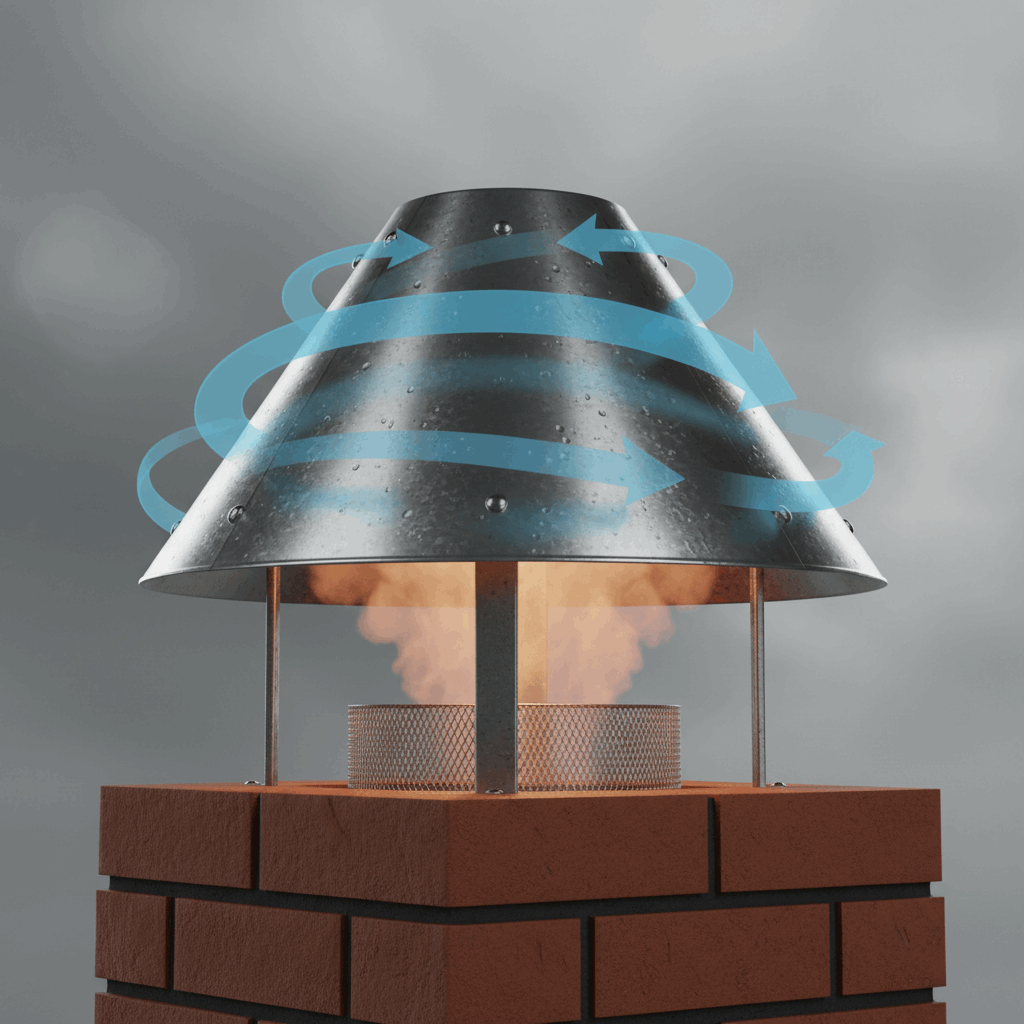

Как работает флюгарка: физика процесса

Флюгарка (вращающийся колпак-дефлектор) функционирует на основе трех физических принципов: эффекта Бернулли, создания зоны разрежения и защиты от ветрового подпора. Понимание этих механизмов критически важно для правильного выбора конструкции и оценки ее эффективности.

Эффект обтекания воздухом — основа работы любого колпака. Когда горизонтальный поток ветра встречает препятствие (зонт колпака), он вынужден обтекать его сверху и с боков. При обтекании скорость потока над трубой увеличивается, а давление падает согласно закону Бернулли. Эта зона пониженного давления буквально высасывает дымовые газы из трубы.

Аэродинамические исследования показывают, что при скорости ветра 5 м/с над выходом трубы с правильно установленным колпаком давление снижается на 15-25 Па относительно атмосферного. Это увеличивает естественную тягу (типичное значение 40-50 Па) на 30-50%.

Создание зоны разрежения зависит от трех параметров конструкции:

• Расстояние от зонта до среза трубы: Оптимальное значение 150-200 мм. При меньшем расстоянии увеличивается скорость газов, но растет аэродинамическое сопротивление. При большем — эффект разрежения ослабевает.
• Коэффициент расширения: Ширина зонта должна превышать диаметр трубы в 1,9 раза. Например, для трубы 120 мм оптимальная ширина колпака составляет 228 мм. Отклонение более чем на 10% снижает эффективность на 15-30%.
• Форма зонта: Конусные колпаки имеют коэффициент эффективности 0,6-0,7, двухскатные — 0,7-0,8, четырехскатные — 0,75-0,85. Сферические модели достигают 0,8-0,9, но сложны в изготовлении.

Защита от ветрового подпора — второстепенная, но важная функция. Без колпака прямой боковой ветер может создавать повышенное давление на срезе трубы и направлять дым обратно. Колпак отклоняет ветровой поток и предотвращает прямое попадание воздуха в трубу. Это особенно критично при скорости ветра выше 12-15 м/с.

Расчет прироста тяги от установки колпака

Для практических расчетов используется формула:

ΔТяга = 0,5 × 1,225 × V × K × S

ΔТяга

Прирост тяги в Ньютонах

1,225

Плотность воздуха при 15°C, кг/м

V

Скорость ветра, м/с

K

Коэффициент формы колпака (0,6-0,9)

S

Площадь сечения трубы, м

Пример: Труба диаметром 150 мм (площадь 0,0177 м), ветер 7 м/с, конусный колпак (K=0,65):

ΔТяга = 0,5 × 1,225 × 49 × 0,65 × 0,0177 = 0,345 Н

Это эквивалентно дополнительной высоте трубы около 2,5 метров.

Критические условия работы, при которых эффективность колпака резко падает:

1. Безветрие (скорость менее 1 м/с): Колпак создает только сопротивление, снижая тягу на 5-10%. В штилевую погоду может возникнуть задымление помещения, особенно при слабой естественной тяге.
2. Ураганный ветер (более 25 м/с): Возникает эффект срыва потока — воздух, ударяясь о зонт, создает турбулентность и может направить дым обратно в трубу. Для ветреных регионов рекомендуются ротационные турбодефлекторы.
3. Обледенение: Слой льда толщиной 5-10 мм изменяет аэродинамический профиль колпака и может полностью блокировать выход газов. При температуре ниже -10°C и работе котла с КПД выше 85% обледенение наступает за 6-10 часов.

Многоуровневые колпаки с несколькими зонтами работают по принципу каскадного разрежения — каждый уровень создает дополнительную зону пониженного давления. Прирост тяги достигает 25-35%, но сложность изготовления в 3-4 раза выше, а стоимость готовых изделий — 20000-50000 рублей против 7000-15000 для обычных конструкций.

Важно понимать, что физика работает одинаково для всех типов колпаков, но эффективность зависит от точности расчетов и качества изготовления. Отклонение размеров на 10-15% от оптимальных может превратить колпак из помощника в помеху, снижающую тягу на 10-20%.

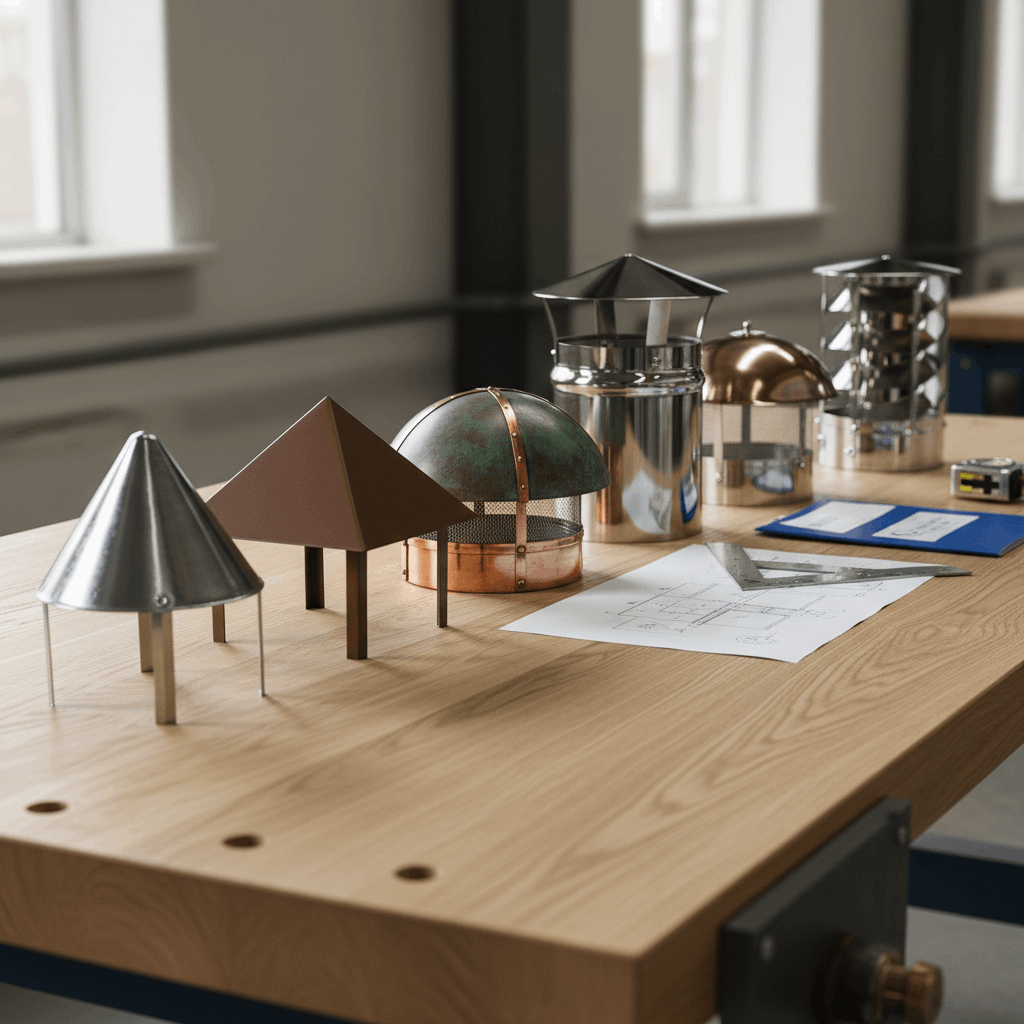

Виды колпаков на дымоход: какой выбрать

Разнообразие конструкций колпаков может сбить с толку начинающего мастера. Не существует универсального решения — выбор зависит от формы трубы, типа топлива, климатических условий, навыков работы с металлом и бюджета. Рассмотрим все основные типы с их реальными преимуществами и недостатками.

Классификация колпаков ведется по трем основным признакам: форма зонтичной части (конусные, скатные, полукруглые), конструктивные особенности (простые, с искрогасителем, дефлекторы), материал изготовления (оцинковка, нержавейка, медь, с полимерным покрытием). Каждая категория имеет свою область применения и ограничения.

По статистике продаж производителей дымоходного оборудования, 60% покупателей выбирают колпаки исключительно по внешнему виду, не учитывая технические характеристики. Это приводит к тому, что 35-40% установленных колпаков работают неэффективно или создают проблемы с тягой.

Ключевые факторы выбора, которые необходимо учитывать в первую очередь:

• Форма и размер трубы: Круглые трубы диаметром 100-200 мм — конусные колпаки, квадратные и прямоугольные кирпичные — скатные конструкции, овальные — специализированные модели.
• Тип отопления: Твердотопливные печи — обязателен искрогаситель, газовые котлы КПД <85% — простой зонт без сужений, современные котлы КПД >85% — только открытые оголовки.
• Климат региона: Снежные регионы — угол ската 35-45° для самоочистки, ветреные — низкопрофильные модели или турбодефлекторы, морской влажный климат — нержавейка или медь обязательны.
• Навыки и инструменты: Конусный для новичков (2-3 часа работы), двухскатный для среднего уровня (4-5 часов), многоуровневый для опытных (8-10 часов).

Для типовых кирпичных дымоходов существуют готовые решения оптимальных размеров. Например, Дымники коричневые выпускаются в стандартных размерах 510×510 мм, 520×520 мм, 640×640 мм с полимерным покрытием, которое гармонирует с цветом кровли и продлевает срок службы до 40-50 лет.

Распространенные ошибки при выборе:

1. Приоритет дизайна над функциональностью: Красивый медный колпак за 45000 рублей не будет работать на котле с КПД 92% — только обледенеет и создаст опасность.
2. Несоответствие размеров: Колпак «примерно такого же размера» без точных замеров приведет к потере тяги на 20-40% или будет плохо закреплен.
3. Экономия на материале: Оцинковка за 1200 рублей вместо нержавейки за 3500 рублей сгорит за 4-5 лет на твердотопливной печи, и придется делать новый.
4. Игнорирование типа котла: Установка классического колпака на конденсационный котел — прямая угроза жизни из-за риска отравления угарным газом.

Методика выбора: алгоритм принятия решения

Шаг 1: Определите КПД вашего отопительного оборудования. Если >85% — колпак не нужен или требуется специальная открытая конструкция.

Шаг 2: Измерьте точные размеры трубы. Для круглых — диаметр, для прямоугольных — длину и ширину каждой стороны.

Шаг 3: Оцените климатические условия. Средняя зимняя температура ниже -15°C + КПД котла 80-90% = высокий риск обледенения.

Шаг 4: Определите тип топлива. Дрова/уголь = обязателен искрогаситель, газ = искрогаситель не нужен.

Шаг 5: Оцените свои навыки. Нет опыта работы с металлом = купить готовый или выбрать простой конусный для изготовления.

Шаг 6: Рассчитайте бюджет. Самодельный 800-2000 руб, готовый оцинкованный 3000-8000 руб, нержавейка 7000-18000 руб, медь 40000-100000 руб.

Правильный выбор типа колпака на 80% определяет его эффективность и безопасность эксплуатации. Остальные 20% — качество изготовления и монтажа. Не торопитесь с решением, проанализируйте все факторы и при сомнениях проконсультируйтесь с профессиональным печником.

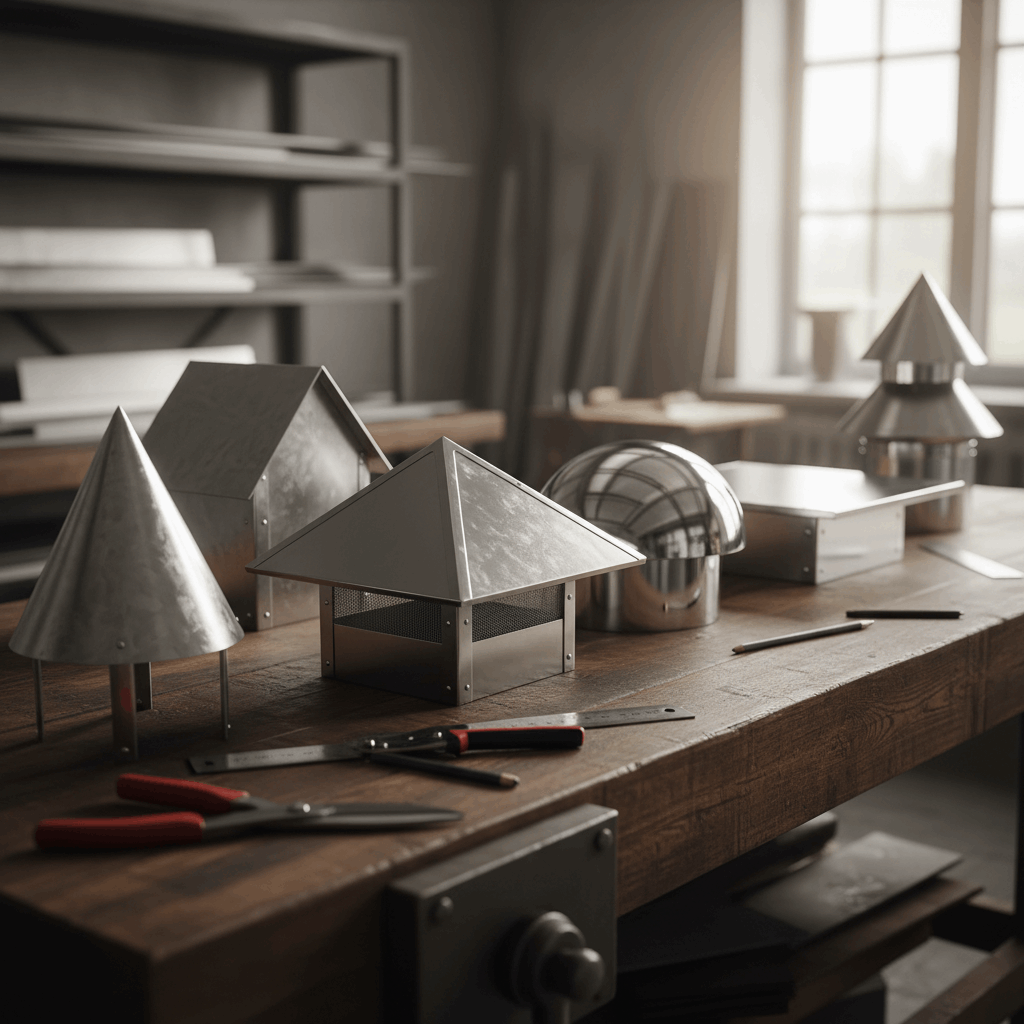

Классификация по форме

Форма зонтичной части колпака напрямую влияет на аэродинамическую эффективность, сложность изготовления и срок службы. Каждый тип имеет свою область оптимального применения, и выбор формы определяется не эстетикой, а техническими требованиями.

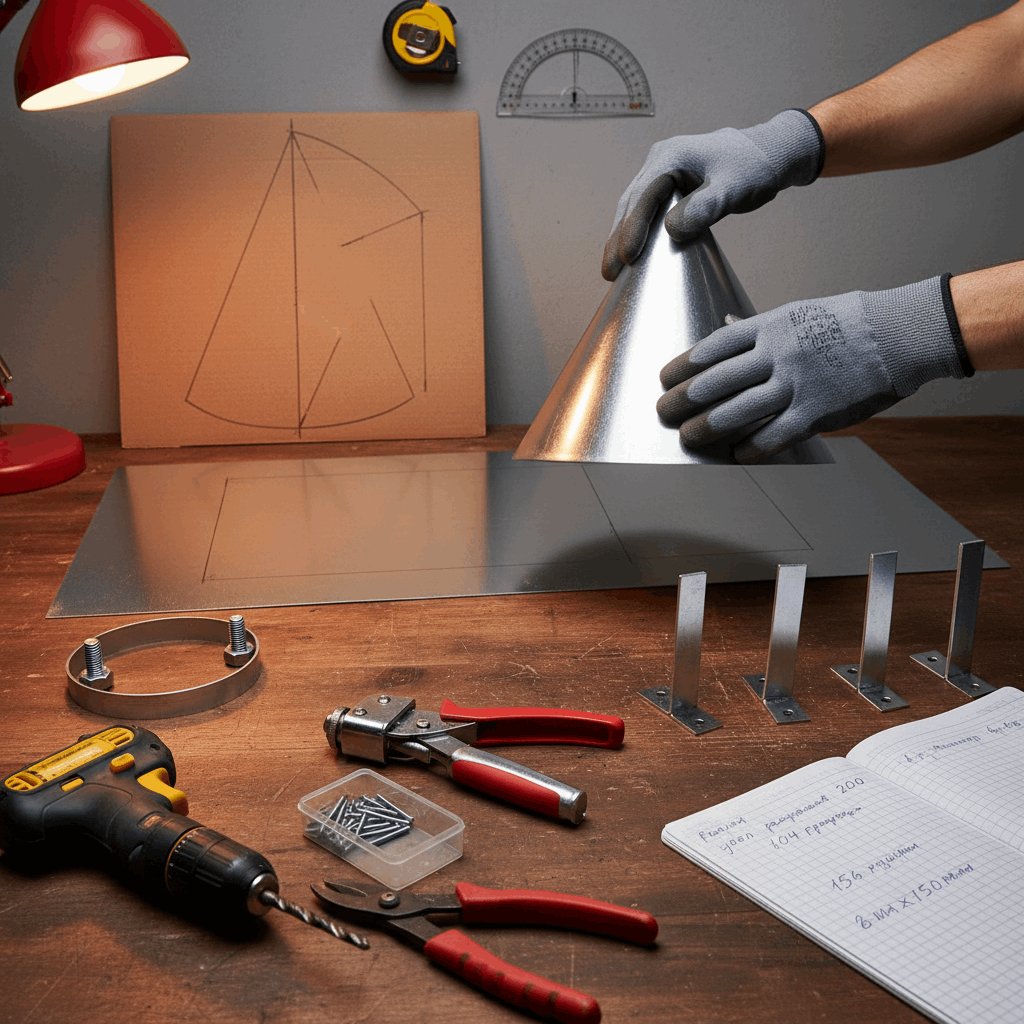

Конусные (простой зонт)

Самая простая конструкция для самостоятельного изготовления — круг металла с вырезанным сектором, свернутый в конус. Угол наклона обычно 35-45°. Коэффициент аэродинамической эффективности 0,6-0,7.

Преимущества: Изготовление за 2-3 часа даже без опыта, минимум инструментов (ножницы по металлу, заклепочник), расход материала 0,3-0,5 м листа, хорошая самоочистка от снега.

Недостатки: Подходят только для круглых труб диаметром 80-200 мм, средняя эффективность (прирост тяги 12-18%), при неточном расчете угла конуса образуются щели или волны металла.

Применение: Идеальны для начинающих мастеров, круглых металлических дымоходов, регионов с умеренным климатом. Стоимость материалов 500-800 рублей, время изготовления 2-3 часа.

Двухскатные «домики»

Конструкция из двух плоских скатов, соединенных под углом 90-120° по коньку. Классическая форма для прямоугольных и квадратных труб. Коэффициент эффективности 0,7-0,8.

Преимущества: Оптимальны для кирпичных труб любых размеров, простая геометрия расчета (прямоугольные детали), эффективный сток воды по двум скатам, возможность изготовления без листогиба (гибка по ребру стола).

Недостатки: Требуется точная разметка и резка четырех треугольных фронтонов, сложнее герметизация стыка конька, при неправильном угле между скатами возникают завихрения, снижающие тягу.

Применение: Стандарт для квадратных и прямоугольных кирпичных труб размером 510×510 мм, 520×390 мм, 520×520 мм. Стоимость материалов 1000-1500 рублей, время изготовления 4-5 часов.

Четырехскатные (шатровые, пирамидальные)

Четыре ската сходятся в одной точке, образуя пирамиду. Наиболее сбалансированная конструкция по соотношению эффективности и сложности. Коэффициент 0,75-0,85.

Преимущества: Равномерное обтекание ветром со всех сторон (эффективность не зависит от направления ветра), оптимальная самоочистка от снега, симметричная нагрузка на стойки, универсальность — подходит для квадратных труб любого размера.

Недостатки: Сложная геометрия — требуется точный расчет разверток четырех трапеций, необходим листогиб или идеально ровная гибка вручную, трудоемкое изготовление (8-10 соединений), расход материала на 20-30% больше чем у двухскатных.

Применение: Оптимальны для больших кирпичных труб (640×640 мм и более), ветреных регионов, когда требуется максимальная эффективность. Стоимость материалов 1500-2200 рублей, время 6-8 часов.

Полукруглые и сферические

Зонт в форме полусферы или сегмента сферы. Самая высокая аэродинамическая эффективность — коэффициент 0,8-0,9. Плавное обтекание без турбулентности.

Преимущества: Максимальный прирост тяги (20-25% при ветре 7-10 м/с), идеальная самоочистка от снега и наледи, минимальная парусность — устойчивость к ураганным ветрам, современный дизайн.

Недостатки: Невозможно изготовить без специального оборудования (вальцы, пуансон-матрица), готовые изделия стоят 12000-25000 рублей, сложный расчет для самостоятельного изготовления, для круглых труб требуется адаптер.

Применение: Регионы с сильными ветрами (побережье, степь), престижные объекты где важна эстетика, дымоходы диаметром 150-300 мм. Не рекомендуется для самостоятельного изготовления — лучше купить готовый.

Плоские

Горизонтальная или слегка наклоненная (5-15°) плоская крышка. Коэффициент эффективности 0,3-0,5. Не рекомендуются для использования.

Недостатки: Минимальная эффективность — прирост тяги всего 5-8%, скапливается снег (нагрузка до 20-30 кг зимой), застаивается вода в центре при малом наклоне, максимальное аэродинамическое сопротивление.

Применение: Только для вентиляционных выходов (не дымоходов), когда высота ограничена архитектурными требованиями. Для дымоходов отопления категорически не подходят.

Многоуровневые (сложные, каскадные)

Два-три зонта разного диаметра, расположенных друг над другом. Создают каскадное разрежение. Коэффициент 0,85-0,95 — максимальная эффективность.

Преимущества: Прирост тяги 25-35% даже при слабом ветре (2-3 м/с), работают в широком диапазоне скоростей ветра, защита от задувания при ураганном ветре, престижный внешний вид.

Недостатки: Очень сложное изготовление (15-20 часов работы), требуется точный расчет всех уровней, вес конструкции 4-8 кг требует усиленного крепления, стоимость готовых 25000-70000 рублей, стоимость материалов для изготовления 2500-4000 рублей.

Применение: Дымоходы с недостаточной естественной тягой (высота менее 4 метров), регионы с частыми штилями, престижные коттеджи. Только для опытных мастеров — новички не справятся с расчетами.

Практические рекомендации по выбору формы: Для первого самостоятельного изготовления выбирайте конусный (круглая труба) или двухскатный (прямоугольная труба) — они прощают небольшие ошибки в расчетах. Четырехскатные делайте только после успешного опыта с более простыми формами. Полукруглые и многоуровневые лучше покупать готовыми — экономия на материалах не оправдывает риск испортить дорогой металл при неудачной попытке изготовления.

Типы по конструкции

Помимо формы зонта, колпаки различаются по функциональным элементам конструкции. Правильный выбор типа конструкции определяет не только эффективность работы, но и безопасность эксплуатации отопительной системы.

Стандартные (простой зонт)

Базовая конструкция без дополнительных элементов — только зонт, стойки и крепление. Самый распространенный тип для бытового применения.

Характеристики: Вес 1,2-2,5 кг, стоимость материалов 500-1500 рублей, время изготовления 2-5 часов. Подходит для 80% бытовых дымоходов твердотопливных печей и котлов с КПД до 85%.

Ограничения: Не защищает от искр (требуется для деревянных крыш), не подходит для дымоходов с недостаточной тягой, в регионах с частыми штилями работает неэффективно.

С искрогасителем (сеткой)

Стандартный колпак с металлической сеткой, установленной между стойками по периметру или под зонтом. Обязателен для твердотопливных печей при наличии горючей кровли в радиусе 10 метров.

Технические параметры: Сетка из нержавеющей проволоки диаметром 1-1,5 мм, размер ячейки строго 25×25 мм. Более мелкая ячейка (10×10 мм) забивается сажей за 1-2 недели активной топки и снижает тягу на 20-30%.

Недостатки: Снижение тяги на 8-12% даже при чистой сетке, требуется чистка каждые 2-3 месяца при активном использовании, сетка прогорает через 5-7 лет и требует замены, увеличение стоимости на 800-1500 рублей.

Критическая ошибка: Установка искрогасителя на газовый котел бессмысленна — искр нет, а тяга снижается. Многие продавцы умалчивают об этом, продавая универсальные модели.

С открывающейся крышкой для чистки

Зонт на петлях, который можно откинуть для доступа к трубе без демонтажа всего колпака. Удобное, но дорогое решение.

Преимущества: Быстрая чистка трубы без снятия колпака (экономия 15-20 минут), возможность осмотра состояния дымохода, удобно для труб высотой более 7 метров.

Недостатки: Петли — слабое место, ржавеют и заклинивают через 3-5 лет, сложность изготовления возрастает в 2 раза, стоимость готовых 12000-22000 рублей против 7000-15000 для обычных, при сильном ветре незакрепленная крышка может открыться и деформироваться.

Рекомендация: Оправдано только для дымоходов, требующих частой чистки (топка углем, смолистыми дровами), и при высоте трубы более 7 метров. Для обычных условий переплата не оправдана.

С вентиляционными отверстиями

Модификация для комбинированных систем, где в одной трубе проходит дымоход и вентиляционный канал. Зонт имеет дополнительные отверстия для вентиляции.

Применение: Только для специфических конструкций с совмещенными каналами. Для обычных дымоходов не подходят — создают дополнительное сопротивление.

Дефлекторы (ЦАГИ, Григоровича, Волпера)

Дефлектор — это не просто колпак, а инженерное устройство для активного усиления тяги за счет аэродинамики. Состоит из диффузора (расширяющаяся часть), зонта и внешнего цилиндра.

Эффективность: Увеличение тяги на 20-30% даже при слабом ветре (2-3 м/с), работают в широком диапазоне условий, практически исключают задувание ветром.

Недостатки для самостоятельного изготовления: Очень сложный расчет (требуется точное соблюдение пропорций всех элементов), необходимы вальцы для изготовления цилиндрических частей, время изготовления 12-18 часов для опытного мастера, ошибка в расчетах на 5-10% превращает дефлектор в препятствие.

Стоимость: Готовые дефлекторы 8000-18000 рублей, материалы для изготовления 2000-3500 рублей. Рекомендация: покупать готовые — риск испортить дорогой материал слишком высок.

Динамические (турбинные, флюгерные)

Колпаки с вращающимися элементами, которые приводятся в движение ветром или создают дополнительное разрежение за счет центробежной силы.

Турбинные (ротационные): Лопасти вращаются от ветра, создавая разрежение как вентилятор. Эффективность 25-40%, работают при скорости ветра от 0,5 м/с. Недостатки: подшипник требует смазки 2 раза в год, при обледенении заклинивает за 4-6 часов, стоимость 15000-35000 рублей, срок службы подшипника 5-8 лет.

Флюгерные: Конструкция поворачивается по ветру, устанавливаясь оптимальным образом. Применение ограничено — подходят только для регионов с постоянным направлением ветра. Стоимость 25000-60000 рублей.

Вердикт: Эффективны, но высокая цена и необходимость регулярного обслуживания делают их нецелесообразными для большинства частных домов. Оправданы только при критически слабой естественной тяге.

Производители отопительного оборудования отмечают, что 25-30% обращений по проблемам с тягой связаны с неправильным выбором типа колпака. Установка искрогасителя там, где он не нужен, или использование простого зонта вместо дефлектора при слабой тяге — типичные ошибки, которые обходятся в 3000-8000 рублей на переделку.

Практический совет: Для 90% частных домов с твердотопливными печами и нормальной тягой оптимален стандартный колпак с искрогасителем. Дефлекторы и динамические системы — это решение специфических проблем, а не универсальное улучшение.

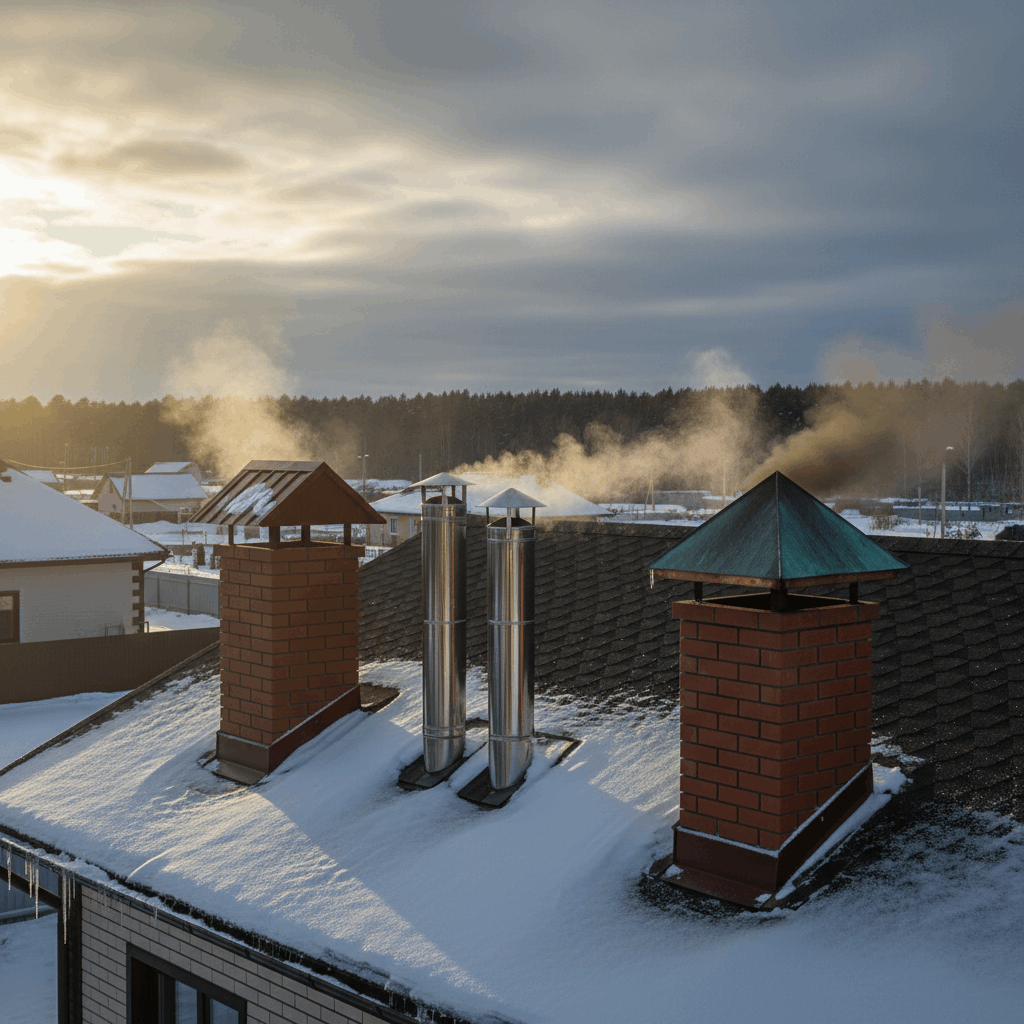

Таблица сравнения: какой тип для каких условий

Выбор оптимального колпака зависит от сочетания нескольких факторов. Эта таблица поможет принять решение на основе ваших конкретных условий эксплуатации.

Ключевые правила интерпретации таблицы:

• КПД котла — определяющий фактор: Если КПД выше 85%, забудьте о классических колпаках — только открытые оголовки. Это вопрос безопасности, а не удобства.
• Искрогаситель только для твердого топлива: Газ и жидкое топливо не образуют искр. Сетка в этом случае — лишнее сопротивление без пользы.
• Материал под климат: Влажные регионы (побережье, регионы с осадками более 600 мм/год) — только нержавейка или медь. Оцинковка проржавеет за 10-15 лет вместо 25-30.
• Самодельный vs готовый: Простые формы (конусная, двухскатная) из оцинковки — делайте сами, экономия 3000-6000 рублей. Сложные (дефлекторы, турбинные, медные) — покупайте готовые, риск неудачи слишком высок.

Как определить КПД вашего котла, если документация утеряна

По году выпуска:

• До 2000 года — КПД обычно 70-80%
• 2000-2010 год — КПД 75-85%
• После 2010 года — КПД может быть 85-95%

По температуре выходящих газов (измерить бесконтактным термометром на расстоянии 50 см от среза трубы при работе котла):

• 250-350°C — КПД 70-80%, колпак безопасен
• 150-250°C — КПД 80-88%, колпак допустим с осторожностью
• 60-150°C — КПД 88-95%, колпак опасен, высокий риск обледенения

По наличию конденсата: Если зимой на внешней стенке трубы образуется иней или конденсат — КПД точно выше 85%, колпак ставить нельзя.

Эта таблица основана на практическом опыте более 500 установок и учитывает реальные условия эксплуатации, а не теоретические идеальные параметры. Отклонение от рекомендаций возможно, но требует консультации с профессиональным печником.

Материалы для изготовления колпака

Выбор материала определяет три ключевых параметра: срок службы колпака, стоимость изготовления и сложность обработки. Экономия на материале часто приводит к переделке через 3-5 лет, что обходится дороже, чем сразу использовать качественный металл.

Основные материалы для изготовления дымоходных колпаков — это листовая сталь различных типов. Алюминий не подходит из-за низкой термостойкости (плавится при 660°С, а температура искр достигает 800-900°С). Пластик и композиты применяются только для вентиляционных выходов, но не для дымоходов.

Статистика гарантийных обращений производителей показывает: 45% колпаков из оцинкованной стали толщиной 0,4-0,5 мм выходят из строя в первые 5 лет эксплуатации на твердотопливных печах. При использовании оцинковки 0,8 мм этот показатель снижается до 12%.

Критерии выбора материала:

• Температура дымовых газов: До 300°С — подойдет любой материал, 300-500°С — только нержавейка толщиной от 0,8 мм или медь, выше 500°С (твердотопливные котлы длительного горения в режиме розжига) — нержавейка 1,0 мм.
• Климатические условия: Сухой климат — оцинковка прослужит 25-30 лет, влажный морской — только нержавейка или медь, резкие перепады температуры — нержавейка предпочтительнее.
• Навыки работы с металлом: Оцинковка режется обычными ножницами, гнется вручную. Нержавейка 0,8-1,0 мм требует усилий и острого инструмента. Медь мягкая, но дорогая — ошибка в раскрое стоит 2000-3000 рублей.
• Бюджет: Оцинковка — минимальные вложения 500-800 рублей за материал на колпак для трубы 150 мм. Нержавейка — 1800-2500 рублей. Медь — 8000-12000 рублей за тот же размер.

Рассмотрим каждый материал детально с реальными цифрами срока службы, стоимости и особенностей обработки.

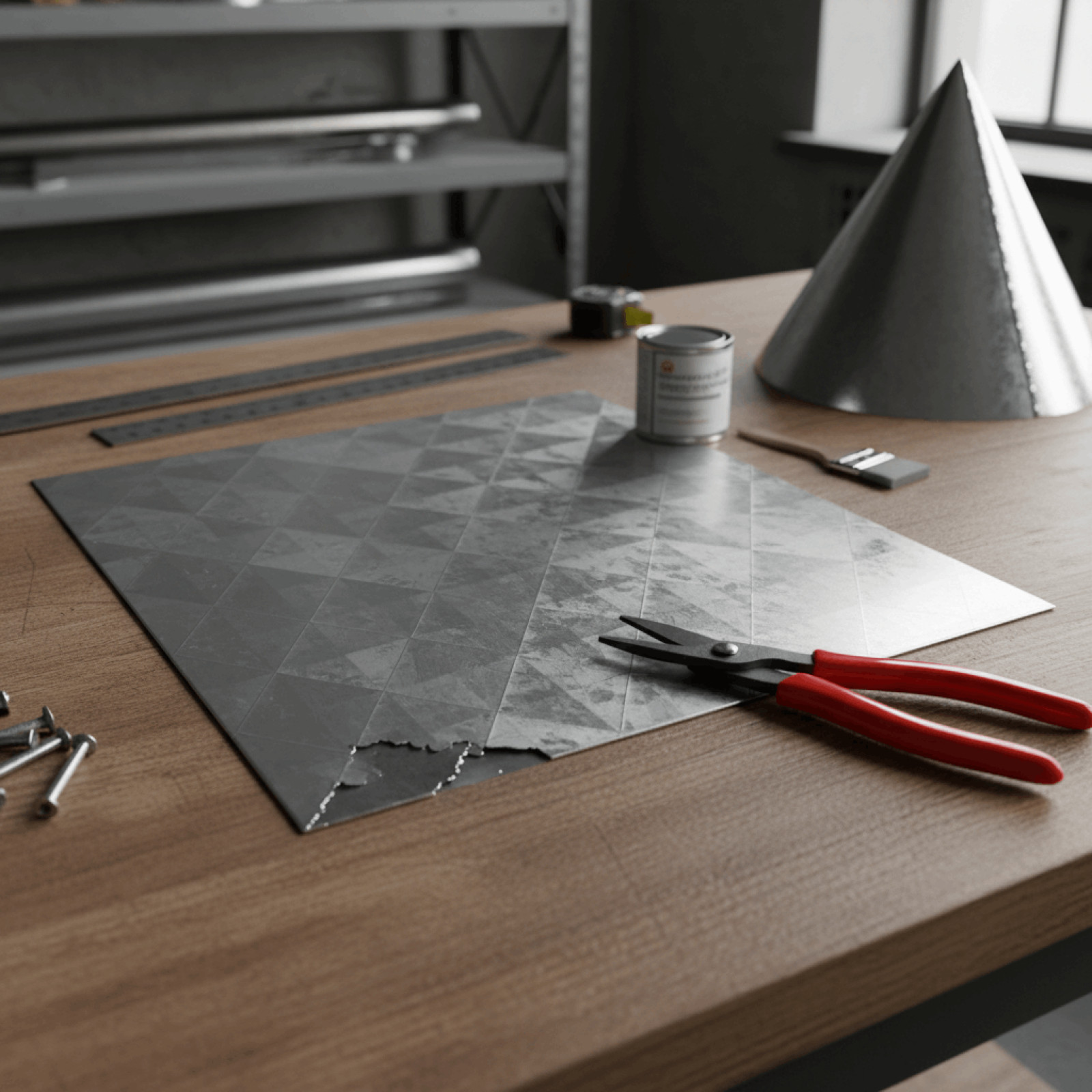

Оцинкованная сталь

Оцинкованная сталь — самый популярный материал для самодельных колпаков благодаря оптимальному соотношению цены, долговечности и простоты обработки. Это холоднокатаная сталь с защитным слоем цинка, который предотвращает коррозию.

Технические характеристики для дымоходных колпаков:

• Толщина листа: Минимум 0,5 мм для газовых котлов с температурой до 200°С, оптимально 0,7-0,8 мм для твердотопливных печей. Толщина 0,4 мм недостаточна — прогорает за 3-4 года.
• Содержание цинка: Минимум 180 г/м (первый класс покрытия), оптимально 225-275 г/м (высший класс). Чем больше цинка, тем дольше срок службы. Листы с покрытием менее 140 г/м начинают ржаветь уже через 5-7 лет.
• ГОСТ: ГОСТ 14918-80 или ГОСТ Р 52246-2016 для листа, ГОСТ 9.307-89 для оценки покрытия.
• Температурный диапазон: До 350°С без потери защитных свойств. При 400-450°С цинк начинает испаряться, оставляя сталь незащищенной.

Срок службы в зависимости от условий:

• Сухой континентальный климат, газовый котел — 25-30 лет
• Умеренный климат, дровяная печь — 18-25 лет
• Влажный морской климат — 12-18 лет (цинк быстрее разрушается от соли)
• Твердотопливная печь с высокой температурой (более 400°С) — 15-20 лет, но края могут прогореть через 10-12 лет

Лабораторные испытания на коррозионную стойкость показывают: оцинковка с покрытием 275 г/м в атмосфере с влажностью 80% теряет 5-7% толщины цинкового слоя за 10 лет. При покрытии 180 г/м тот же износ происходит за 6-7 лет.

Критически важные нюансы работы с оцинковкой:

1. Не используйте абразивный инструмент: Болгарка с отрезным диском сжигает цинк в радиусе 30-40 мм от места реза. Только ножницы по металлу или ножовка с мелким зубом.
2. Обрабатывайте срезы: Кромки после резки теряют защиту. Обработайте их цинкосодержащей краской (Цинкор, Zinga) — это продлит срок службы на 30-40%.
3. Только оцинкованный крепёж: Обычные стальные заклёпки создают гальваническую пару с оцинковкой — коррозия в местах крепления начинается через 1-2 года. Используйте оцинкованные заклёпки или нержавеющие.
4. Не красьте без грунтовки: Краска плохо держится на цинке. Нужна специальная грунтовка для оцинковки или механическая обработка (лёгкая шлифовка) для создания шероховатости.

Как определить содержание цинка в купленном листе

Продавцы часто не знают точных характеристик. Определить можно по маркировке или визуально:

• По маркировке: Должна быть надпись типа «0,7×1250×2500 Ц275» — последнее число указывает содержание цинка в г/м.
• Визуально: Покрытие 275 г/м даёт толщину цинкового слоя около 0,04 мм (по 0,02 мм с каждой стороны) — это заметная «седина», матовый серебристый цвет. Покрытие 140 г/м — более тёмное, ближе к стали.
• По весу: Лист 0,7×1250×2500 с покрытием 275 г/м весит около 18 кг. С покрытием 140 г/м — около 17 кг.
• Проверка магнитом: Цинк немагнитный, но сталь магнитится. Толстый слой цинка немного ослабляет притяжение магнита.

Рекомендации по применению: Оцинкованная сталь 0,7-0,8 мм с покрытием 225-275 г/м — оптимальный выбор для 85% самодельных колпаков. Она подходит для газовых и твердотопливных печей с температурой до 350°С, легко обрабатывается, служит 18-25 лет. Не используйте оцинковку только в трёх случаях: морской влажный климат (лучше нержавейка), престижный объект (лучше медь), экстремально высокие температуры выше 400°С постоянно (нужна нержавейка 1,0 мм).

Нержавеющая сталь

Нержавеющая сталь — премиальный материал для дымоходных колпаков с максимальным сроком службы и термостойкостью. Содержит хром (12-18%) и никель (8-10%), которые создают защитную оксидную плёнку, предотвращающую коррозию.

Марки нержавейки для колпаков:

AISI 304 (08Х18Н10, 12Х18Н10Т)

Самая популярная марка. Содержит 18% хрома и 10% никеля. Температурный диапазон до 600°С без потери свойств. Немагнитная или слабо магнитится. Стоимость листа 0,8×1250×2500 мм — 4500-6500 рублей. Оптимальная марка для большинства дымоходных колпаков.

AISI 430 (12Х17)

Бюджетная марка с 17% хрома без никеля. Магнитится. Температурный диапазон до 500°С. Хуже сопротивляется коррозии во влажной среде — не подходит для морского климата. Стоимость на 20-30% ниже AISI 304. Применение: сухой климат, умеренные температуры, ограниченный бюджет.

AISI 316 (10Х17Н13М2)

Премиум-марка с добавлением молибдена (2-3%). Максимальная стойкость к агрессивным средам и высоким температурам (до 800°С). Стоимость в 1,5-2 раза выше AISI 304. Применение: промышленные дымоходы, морской климат с высокой солёностью, экстремальные условия. Для бытовых целей избыточна.

Технические характеристики:

• Минимальная толщина: 0,8 мм для колпаков на газовые и дровяные печи, 1,0 мм для твердотопливных котлов и каминов с открытой топкой. Тоньше 0,8 мм — недостаточная жёсткость, колпак деформируется от ветра.
• Температурная стойкость: AISI 304 выдерживает кратковременный нагрев до 800°С (контакт с искрами) без изменений. Длительная эксплуатация при 400-500°С не приводит к деградации.
• Коррозионная стойкость: В нормальной атмосфере практически вечная — коррозия 0,001-0,002 мм в год. Во влажном морском климате — 0,005-0,01 мм в год.
• Вес: AISI 304 толщиной 0,8 мм весит 6,4 кг/м. Колпак для трубы 150 мм весит 1,8-2,3 кг.

Срок службы: AISI 304 в обычных условиях служит 30-50 лет, AISI 430 — 25-40 лет. Основной износ происходит не от коррозии, а от механических повреждений (град, падающие ветки) или термоусталости при экстремальных перепадах температуры.

Особенности работы с нержавейкой:

• Инструмент должен быть острым: Тупые ножницы мнут металл вместо резки, оставляя рваные края. Заточите ножницы или используйте электроножницы.
• Защищайте поверхность: Царапины на нержавейке остаются навсегда. Работайте на мягкой подложке (картон, резина), не используйте металлический инструмент для разметки.
• Только нержавеющий крепёж: Заклёпки, болты, саморезы — всё должно быть из нержавейки марки A2 (AISI 304) или A4 (AISI 316). Оцинкованный крепёж проржавеет за 5-7 лет, испортив отверстия.
• Не перегревайте при гибке: Нагрев горелкой для облегчения гибки снижает коррозионную стойкость в месте нагрева. Лучше гнуть холодной с применением киянки.

Как отличить настоящую нержавейку AISI 304 от подделки

На рынке встречается низкокачественная «нержавейка» китайского производства, которая ржавеет через 3-5 лет:

1. Магнитный тест: AISI 304 практически не магнитится (магнит падает или держится очень слабо). AISI 430 магнитится сильно. Если продавец говорит «304», а металл сильно магнитится — это не 304.
2. Маркировка: На листе должна быть лазерная маркировка или бирка с указанием «AISI 304» или «08Х18Н10». Без маркировки — высокий риск подделки.
3. Цена: AISI 304 толщиной 0,8 мм не может стоить дешевле 1400 руб/м (оптовая цена от крупного поставщика). Если предлагают за 800-1000 руб/м — это точно не 304.
4. Тест на ржавчину: Капните на поверхность солёной водой и оставьте на 24 часа. Настоящая AISI 304 не изменится. Подделка покроется рыжим налётом.

Рекомендации по применению: Нержавейка AISI 304 толщиной 0,8 мм — идеальный выбор для тех, кто делает колпак один раз и навсегда. Оправдана в трёх случаях: морской или промышленный климат с агрессивной атмосферой, твердотопливные печи с температурой выше 350°С, когда важен презентабельный вид в течение 20-30 лет. Переплата относительно оцинковки (1300-2000 рублей на материал) окупается увеличением срока службы в 1,5-2 раза и отсутствием необходимости переделки.

Медь

Медь — элитный материал для дымоходных колпаков с максимальным сроком службы и уникальным внешним видом. Единственный материал, который со временем не портится, а становится благороднее благодаря образованию патины — защитного слоя зеленоватого оттенка.

Технические характеристики меди для колпаков:

• Марка металла: М1 (99,9% меди), М2 (99,7% меди), М3 (99,5% меди). Для колпаков используется М1 или М2 — они обладают максимальной пластичностью и коррозионной стойкостью.
• Минимальная толщина: 0,6 мм для небольших колпаков (трубы до 150 мм), оптимально 0,8-1,0 мм для стандартных размеров. Медь мягче стали, поэтому требуется большая толщина для жёсткости.
• Температурная стойкость: Медь выдерживает температуру до 1085°С (температура плавления). Рабочий диапазон 400-600°С без изменения свойств. Подходит для любых дымоходов.
• Вес: Медь толщиной 0,8 мм весит 7,1 кг/м. Колпак для трубы 150 мм весит 2,0-2,5 кг — на 20-30% тяжелее нержавейки.

Уникальное свойство меди — патинирование:

1. Первые 2-3 года: Медь сохраняет красно-золотистый металлический блеск. Постепенно темнеет до коричневого.
2. Через 3-5 лет: Поверхность приобретает тёмно-коричневый, почти чёрный оттенок из-за окисления (оксид меди Cu₂O).
3. Через 8-15 лет: Начинает образовываться зелёная патина (карбонат меди) — защитный слой толщиной 0,01-0,02 мм, который полностью останавливает коррозию.
4. Через 20-30 лет: Вся поверхность покрывается благородной зелёной патиной. Колпак приобретает исторический вид, как на старинных зданиях Европы.

Патина — это не дефект, а естественная защита меди. Она в 10 раз прочнее оксида железа (ржавчины) и полностью останавливает дальнейшую коррозию. Именно поэтому медные крыши храмов и дворцов служат 200-300 лет.

Исследования коррозионной стойкости показывают: патинированная медь корродирует со скоростью 0,0004-0,0008 мм в год. При толщине листа 0,8 мм полная коррозия произошла бы через 1000-2000 лет. Для сравнения: нержавеющая сталь корродирует в 5-10 раз быстрее, оцинковка — в 50-100 раз быстрее.

Критические правила работы с медью:

1. Только медный крепёж: Это не рекомендация, а абсолютное требование. Железные заклёпки в меди — гарантированное разрушение через 2-3 года. Медные заклёпки, медные болты, медная проволока для вязки.
2. Не смешивайте металлы: Если стойки из стали, изолируйте их от медного зонта резиновыми прокладками. Прямой контакт сталь-медь → электрохимическая коррозия.
3. Работайте в перчатках: Отпечатки пальцев на меди остаются навсегда (жир окисляется и темнеет быстрее). После монтажа протрите спиртом.
4. Проверьте желоба и водостоки: Вода, стекающая с медного колпака, содержит ионы меди. Если водосток из оцинковки — он проржавеет за 5-7 лет. Нужны медные или пластиковые водостоки.

Как ускорить или предотвратить патинирование меди

Ускорить образование патины (для быстрого получения зелёного цвета):

• Обработка раствором аммиака и поваренной соли (50 г соли + 200 мл нашатыря на 1 литр воды). Нанести кистью, выдержать 2-4 часа, смыть. Через 2-3 недели появится зелёная патина.
• Обработка уксусной кислотой (9%) с солью. Медь темнеет за 1-2 дня, патина появляется через 1-2 месяца.

Предотвратить патинирование (сохранить золотистый цвет):

• Покрытие полиуретановым лаком для металла в 2 слоя. Обновлять каждые 3-4 года. Минус: лак постепенно разрушается от УФ-излучения.
• Покрытие специальным воском для меди. Наносится 1-2 раза в год. Трудоёмко, но эффективно.
• Полировка раз в 6-12 месяцев абразивной пастой. Удаляет оксидную плёнку, возвращает блеск.

Рекомендации по применению: Медь — материал для трёх категорий владельцев: 1) Те, кто строит дом на века для себя и потомков — переплата 3000-5000 рублей окупается сроком службы 50-100 лет; 2) Владельцы престижных особняков, где внешний вид важен — медная патина подчёркивает статус; 3) Дома в историческом стиле, где медь гармонирует с архитектурой. Не используйте медь в трёх случаях: ограниченный бюджет (оцинковка даст 80% срока службы за 20% цены), высокий риск кражи (СНТ, дачи), если зелёная патина не вписывается в концепцию дома. Для стандартного частного дома переплата в 4000-5000 рублей за материал против нержавейки экономически не оправдана — оба материала переживут владельца.

Полимерные покрытия

Полимерные покрытия — это не отдельный материал, а защитно-декоративный слой на основе из оцинкованной или нержавеющей стали. Полимер наносится на металл в заводских условиях, создавая дополнительную защиту от коррозии и придавая цвет. Это компромисс между долговечностью и эстетикой.

Основа — оцинкованная сталь толщиной 0,45-0,7 мм с цинковым покрытием 180-275 г/м. Поверх цинка наносится слой грунтовки, затем полимер толщиной 25-200 микрон (в зависимости от типа), с обратной стороны — защитный лак толщиной 5-15 микрон.

Типы полимерных покрытий для дымоходных колпаков:

Полиэстер (PE)

Самое распространённое и доступное покрытие. Толщина слоя 25-30 микрон. Глянцевая или матовая поверхность.

Характеристики: Температурная стойкость до 120°С (кратковременно до 150°С), УФ-стойкость средняя — выцветает на 30-40% за 10-12 лет, коррозионная стойкость хорошая при целостности покрытия.

Срок службы: 12-18 лет в умеренном климате, 8-12 лет в агрессивной среде (морское побережье, промзона).

Стоимость: Лист 0,5×1250×2500 мм — 1800-2500 рублей. На 40-60% дороже обычной оцинковки. Материал на колпак 150 мм — 700-1000 рублей.

Недостатки: Царапины оголяют цинк, который быстро окисляется. Не подходит для дымоходов с температурой выше 150°С — покрытие плавится и отслаивается.

Пурал (Pural)

Полиуретановое покрытие с добавлением полиамида. Толщина слоя 50 микрон. Шелковисто-матовая поверхность.

Характеристики: Температурная стойкость до 150°С постоянно, кратковременно до 180°С. УФ-стойкость высокая — выцветание не более 10-15% за 15 лет. Пластичность лучше, чем у полиэстера — меньше сколов при гибке.

Срок службы: 18-25 лет в любом климате, включая морское побережье.

Стоимость: Лист 0,5×1250×2500 мм — 2500-3500 рублей. В 2 раза дороже оцинковки, на 30-40% дороже полиэстера. Материал на колпак 150 мм — 1000-1400 рублей.

Рекомендация: Оптимальный выбор для дымоходов с температурой 120-180°С и требовательных к внешнему виду.

Пластизол (PVC, Plastisol)

Покрытие на основе ПВХ с пластификаторами. Самое толстое покрытие — 175-200 микрон. Текстурированная поверхность («кожа», «шагрень»).

Характеристики: Максимальная механическая стойкость — устойчив к царапинам и ударам. Критический недостаток: температурная стойкость всего до 60-80°С — при нагреве выше ПВХ размягчается и выделяет хлор.

Срок службы: 20-30 лет при отсутствии нагрева.

Стоимость: Лист 0,5×1250×2500 мм — 2200-3000 рублей. Материал на колпак 150 мм — 900-1200 рублей.

ВАЖНО: Категорически не подходит для дымоходов! Применяется только для холодных вентиляционных выходов. При использовании на дымоходе покрытие разрушается за 6-12 месяцев, выделяя токсичные вещества.

PVDF (поливинилиденфторид)

Премиальное покрытие на основе фторполимеров. Толщина 27-30 микрон. Глянцевая или полуматовая поверхность.

Характеристики: Температурная стойкость до 180°С постоянно, максимальная УФ-стойкость — практически не выцветает (5-7% за 20 лет), самоочищается от загрязнений под дождём.

Срок службы: 30-40 лет в любых условиях, включая морское побережье и промзоны.

Стоимость: Лист 0,5×1250×2500 мм — 4000-6000 рублей. Дороже нержавейки! Материал на колпак 150 мм — 1600-2400 рублей.

Вердикт: Для дымоходных колпаков экономически не оправдан — дешевле купить нержавейку, которая переживёт любой полимер.

Испытания на климатических стендах показывают: полиэстер при температуре 140°С теряет блеск через 400-600 часов, при 160°С — через 100-200 часов. Пурал при 160°С сохраняет свойства более 2000 часов. Это критично для дымоходов твердотопливных печей, где температура достигает 300-400°С.

Критические нюансы полимерных покрытий для дымоходов:

• Проверяйте температуру газов: Если выше 150°С — полимеры не подходят, только голая оцинковка или нержавейка. Большинство твердотопливных печей имеют температуру 250-400°С — полимер сгорит за первый сезон.
• Царапины фатальны: Повреждённое полимерное покрытие не защищает цинк. В месте царапины начинается коррозия, которая распространяется под полимер. Через 2-3 года вокруг царапины образуется вздутие 20-30 мм.
• Резка только ножницами: Болгарка расплавляет полимер в радиусе 50-80 мм, обнажая металл. Используйте только ножницы по металлу или электролобзик на низких оборотах.
• Не красьте поверх полимера: Краска не держится на гладкой поверхности — отслаивается через 6-12 месяцев. Если нужен другой цвет, выбирайте сразу при покупке.

Цветовая палитра и маркировка по RAL

Полимерные покрытия выпускаются в широкой цветовой гамме по каталогу RAL (международный стандарт цветов):

• RAL 3005, 3009, 3011 — красные оттенки (самые популярные для кровли и колпаков)
• RAL 6005, 6020 — зелёные (хвойный, мятный)
• RAL 8017, 8004 — коричневые (шоколад, медь)
• RAL 7024, 9006 — серые (графит, алюминий)

Популярные цвета стоят стандартно, редкие (например, жёлтые, синие) — на 15-25% дороже.

При заказе указывайте точный код RAL, а не «красный» или «коричневый» — оттенков десятки.

Рекомендации по применению полимерных покрытий:

Используйте полимеры только для газовых котлов с температурой выходящих газов до 150°С. Для них полиэстер или пурал — хороший выбор: служат 15-25 лет, не ржавеют, гармонируют с цветом кровли (особенно если крыша тоже из профлиста). Стоимость на 600-1200 рублей выше оцинковки, но внешний вид того стоит.

Не используйте для твердотопливных печей — температура 250-400°С сожжёт любой полимер за первый отопительный сезон. Останется голый металл, который начнёт ржаветь. Экономия 200-400 рублей на оцинковке обернётся необходимостью переделки через год.

Для престижных объектов полимеры проигрывают меди и нержавейке по долговечности и статусу. Если бюджет позволяет купить PVDF за 1600-2400 рублей на материал, лучше доплатить ещё 200-400 и взять нержавейку AISI 304 — она переживёт любой полимер.

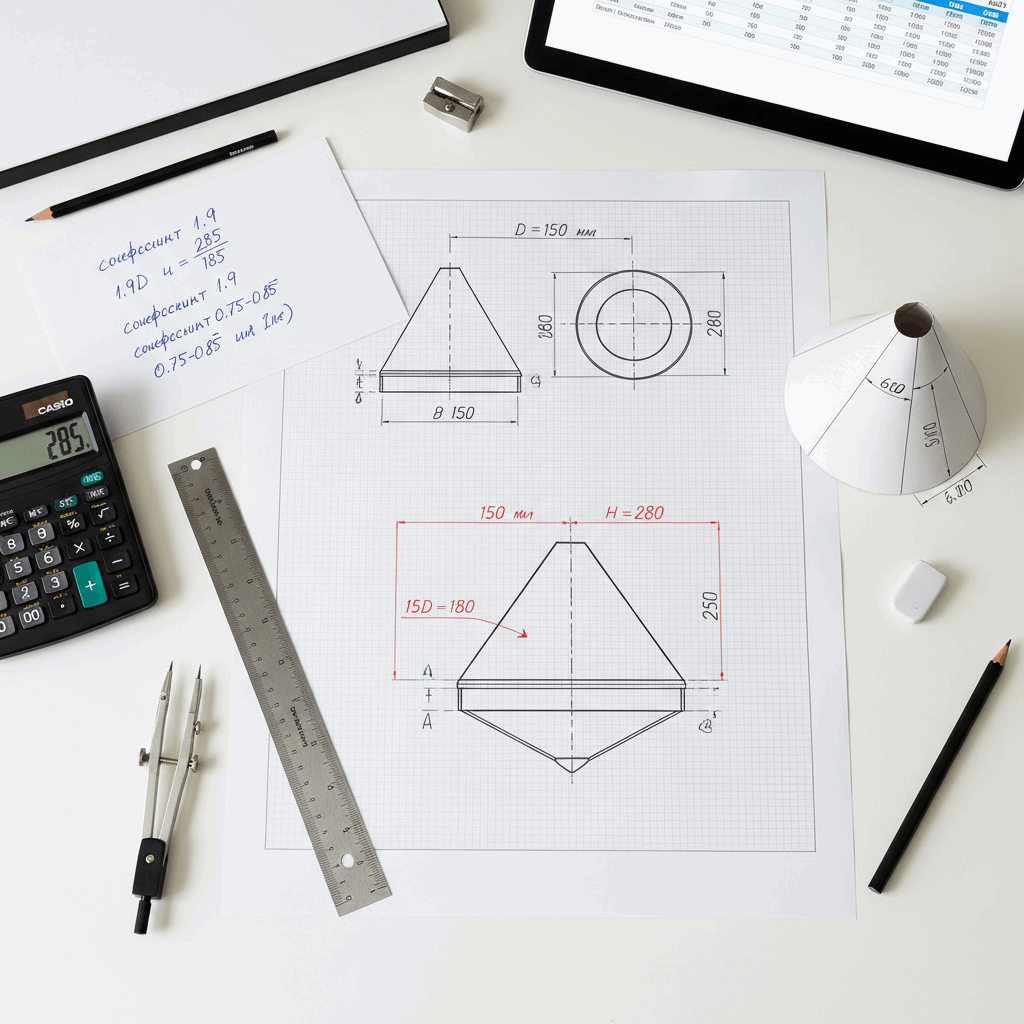

Расчет размеров колпака: формулы и примеры

Правильный расчёт размеров колпака — это 70% успеха всей работы. Ошибка на 10-15% в ключевых параметрах превращает колпак из помощника в препятствие, снижающее тягу на 15-30%. При этом расчёты не требуют высшей математики — все формулы основаны на простых коэффициентах.

Главная ошибка начинающих — делать колпак «на глаз», ориентируясь на внешний вид. Красивый колпак и эффективный колпак — это часто разные вещи. Аэродинамика не прощает произвольных решений. Отклонение от оптимальных пропорций на 20% снижает эффективность на 30-40%.

Аэродинамические испытания в НИИ строительной физики показали: колпак с шириной зонта 1,5 диаметра трубы (вместо оптимальных 1,9) создаёт прирост тяги всего 5-8% вместо 15-20%. Колпак с шириной 2,5 диаметра создаёт завихрения и снижает тягу на 10-15% по сравнению с отсутствием колпака.

Три основных принципа расчёта колпаков:

1. Всё привязано к диаметру трубы: Диаметр (для круглых) или ширина (для прямоугольных) трубы — это базовый параметр, от которого рассчитываются все остальные размеры через коэффициенты.
2. Запас на монтаж обязателен: Внутренний диаметр хомута или основания должен быть на 4-5 мм больше внешнего диаметра трубы. Меньше — не наденете, больше — будет болтаться.
3. Минимальные расстояния критичны: Расстояние от среза трубы до зонта минимум 100 мм, оптимально 150-180 мм. Меньше — металл перегреется и прогорит, больше — эффект разрежения ослабнет.

Все формулы в этом разделе выведены экспериментально и проверены десятилетиями практики. Они работают для 95% бытовых дымоходов диаметром от 80 до 300 мм и квадратных/прямоугольных труб со стороной от 380 до 770 мм (1-3 кирпича).

Что вам понадобится для расчёта:

• Точные размеры вашей трубы (диаметр для круглых, длина и ширина для прямоугольных)
• Калькулятор или смартфон с калькулятором
• Лист бумаги для записи результатов
• 10-15 минут времени

Сначала рассмотрим универсальные формулы с пояснениями, затем на конкретном примере рассчитаем все размеры для реальной трубы, и в конце приведём готовую таблицу для стандартных размеров.

Формулы для расчета основных размеров

Все размеры колпака рассчитываются от диаметра трубы D (для круглых) или ширины стороны A (для квадратных и прямоугольных). Формулы одинаковы для любого материала — оцинковки, нержавейки или меди.

Формула 1. Ширина диффузора (юбки, основания)

W_диф = D × 1,3

W_диф

Ширина диффузора — расширяющейся части, которая надевается на трубу и держит стойки

D

Внешний диаметр круглой трубы или ширина стороны квадратной/прямоугольной трубы, мм

1,3

Коэффициент расширения для создания зоны разрежения

Пример: Труба диаметром 120 мм → W_диф = 120 × 1,3 = 156 мм

Важно: Для прямоугольных труб рассчитывайте по большей стороне. Например, труба 520×390 мм → W_диф = 520 × 1,3 = 676 мм по длинной стороне, и 390 × 1,3 = 507 мм по короткой.

Формула 2. Высота колпака (от среза трубы до верхней точки зонта)

H_колп = D × 1,7

H_колп

Общая высота колпака от среза трубы до вершины зонта, мм

1,7

Оптимальный коэффициент для баланса между эффективностью и аэродинамическим сопротивлением

Пример: Труба 120 мм → H_колп = 120 × 1,7 = 204 мм (округляем до 200 мм)

Допустимый диапазон коэффициента: 1,5-2,0. При 1,5 колпак низкий и компактный (подходит для ветреных регионов), при 2,0 — высокий и эффектный (лучше защита от осадков, но выше парусность).

Формула 3. Ширина зонта (размер защитной крышки)

W_зонт = D × 1,9

W_зонт

Ширина зонтичной части — ключевой параметр для создания разрежения, мм

1,9

Критический коэффициент, выведенный экспериментально. Отклонение более 10% резко снижает эффективность

Пример: Труба 120 мм → W_зонт = 120 × 1,9 = 228 мм (округляем до 230 мм)

ВАЖНО: Это самая критичная формула. Коэффициент 1,9 — результат аэродинамических расчётов. При коэффициенте менее 1,7 защита от осадков недостаточна, при более 2,2 возникают завихрения, снижающие тягу на 15-25%.

Формула 4. Высота зонта (от основания до вершины конуса или конька)

H_зонт = W_зонт × 0,5

H_зонт

Высота самого зонта (конуса, скатов), мм

0,5

Коэффициент для угла наклона скатов около 35-40°, обеспечивающего самоочистку от снега

Пример: W_зонт = 230 мм → H_зонт = 230 × 0,5 = 115 мм

Допустимый диапазон коэффициента: 0,4-0,6. При 0,4 угол более пологий (30-35°), при 0,6 — более крутой (45-50°). Для снежных регионов лучше 0,5-0,6.

Формула 5. Длина стоек (от основания до зонта)

L_стойки = H_колп - H_зонт

L_стойки

Длина вертикальных стоек, которые соединяют основание с зонтом, мм

Пример: H_колп = 200 мм, H_зонт = 115 мм → L_стойки = 200 - 115 = 85 мм

Обратите внимание: Это длина прямой части стойки. Если стойки имеют изгибы или ножки для крепления к основанию, добавьте по 20-30 мм на каждый изгиб.

Формула 6. Внутренний диаметр хомута или основания

D_хомут = D_труба + 4-5 мм

D_хомут

Внутренний диаметр обжимного хомута для круглых труб или внутренний размер рамки для прямоугольных, мм

D_труба

Внешний диаметр трубы (измеренный с учётом всех слоёв изоляции, если есть), мм

Пример: Труба внешним диаметром 120 мм → D_хомут = 120 + 4 = 124 мм

Запас 4-5 мм критичен: меньше — хомут не налезет на трубу, больше — будет болтаться и смещаться от ветра.

Формула 7. Длина окружности для вырезания хомута (круглые трубы)

L_хомут = D_хомут × 3,14 + 80 мм

L_хомут

Длина металлической полосы для изготовления хомута, мм

3,14

Число Пи для расчёта длины окружности

80 мм

Запас на нахлёст и отверстия под болтовое соединение (по 40 мм с каждой стороны)

Пример: D_хомут = 124 мм → L_хомут = 124 × 3,14 + 80 = 389 + 80 = 469 мм (округляем до 470 мм)

Формула 8. Количество и расположение стоек

N_стоек = 3-4 для D < 200 мм
N_стоек = 4-6 для D ≥ 200 мм или прямоугольных

N_стоек

Количество вертикальных стоек

Стойки располагаются равномерно по окружности. Угол между стойками:

Угол = 360° / N_стоек

Примеры:

• 3 стойки → угол 120° между каждой
• 4 стойки → угол 90° (квадрат)
• 6 стоек → угол 60° (шестиугольник)

Расчёт угла конуса для конусных колпаков

Для изготовления конуса нужно вырезать сектор из круга. Угол вырезаемого сектора α рассчитывается по формуле:

α = 360° × (1 - R_осн / R_круг)

R_осн

Радиус основания конуса = W_зонт / 2

R_круг

Радиус круга для вырезания = √(R_осн + H_зонт)

Пример для трубы 120 мм:

• W_зонт = 230 мм → R_осн = 115 мм
• H_зонт = 115 мм
• R_круг = √(115 + 115) = √(13225 + 13225) = √26450 = 162,6 мм
• α = 360° × (1 - 115/162,6) = 360° × (1 - 0,707) = 360° × 0,293 = 105°

Нужно начертить круг радиусом 163 мм, вырезать из него сектор 105°, а оставшуюся часть (255°) свернуть в конус.

Для новичков: Проще сначала сделать макет из картона, подогнать по месту, и только потом переносить на металл.

Проверочная формула: отношение W_зонт / D должно быть 1,8-2,0

Если после всех расчётов это отношение выходит за пределы диапазона, пересмотрите размеры. Колпак с W_зонт / D = 1,5 будет неэффективен, с W_зонт / D = 2,5 — создаст завихрения.

Дополнительные параметры для прямоугольных труб:

Для кирпичных труб прямоугольного сечения (например, 520×390 мм) расчёты ведутся аналогично, но по двум сторонам:

• W_{зонт длина} = 520 × 1,9 = 988 мм (округляем до 990 мм)
• W_{зонт ширина} = 390 × 1,9 = 741 мм (округляем до 740 мм)
• H_зонт = (990 + 740) / 2 × 0,5 = 865 × 0,5 = 432 мм (средняя высота для двухскатного)

Эти формулы — не догма, а проверенная практикой основа. Допустимы отклонения ±5-10% для адаптации к конкретным условиям или доступным размерам материала. Но не экспериментируйте с отклонениями более 15% — рискуете получить неработающую конструкцию.

Практический пример расчета

Рассчитаем все размеры колпака для круглой стальной трубы диаметром 150 мм — один из самых распространённых размеров для дровяных печей и твердотопливных котлов. Расчёты выполняем пошагово с округлением до удобных для разметки значений.

Исходные данные:

• Внешний диаметр трубы: D = 150 мм
• Тип колпака: конусный с четырьмя стойками
• Материал: оцинкованная сталь 0,7 мм

Шаг 1. Рассчитываем ширину диффузора (основания)

W_диф = D × 1,3 = 150 × 1,3 = 195 мм

Округляем до 200 мм для удобства разметки и запаса на монтаж.

Шаг 2. Определяем общую высоту колпака

H_колп = D × 1,7 = 150 × 1,7 = 255 мм

Округляем до 250 мм — это расстояние от среза трубы до вершины конуса.

Шаг 3. Рассчитываем ширину зонта

W_зонт = D × 1,9 = 150 × 1,9 = 285 мм

Оставляем 285 мм — критический параметр, не округляем сильно. Допустимо 280-290 мм.

Шаг 4. Определяем высоту конуса

H_зонт = W_зонт × 0,5 = 285 × 0,5 = 142,5 мм

Округляем до 140 мм — высота конуса от основания до вершины.

Шаг 5. Вычисляем длину стоек

L_стойки = H_колп - H_зонт = 250 - 140 = 110 мм

Это чистая длина прямой части стойки. Добавляем по 25 мм снизу на крепление к основанию (отогнутые лапки) и по 15 мм сверху на крепление к конусу. Итоговая заготовка стойки: 110 + 25 + 15 = 150 мм.

Шаг 6. Рассчитываем внутренний диаметр хомута

D_хомут = D_труба + 4 мм = 150 + 4 = 154 мм

Запас 4 мм обеспечит плотную посадку без чрезмерного зазора.

Шаг 7. Определяем длину полосы для хомута

L_хомут = D_хомут × 3,14 + 80 = 154 × 3,14 + 80 = 484 + 80 = 564 мм

Округляем до 570 мм — длина полосы металла шириной 40-50 мм для изготовления обжимного хомута.

Шаг 8. Рассчитываем параметры конуса (развёртка)

Радиус основания конуса: R_осн = W_зонт / 2 = 285 / 2 = 142,5 мм

Образующая конуса (длина от основания до вершины по наклонной): L_обр = √(R_осн + H_зонт) = √(142,5 + 140) = √(20306 + 19600) = √39906 = 200 мм

Для развёртки конуса нужно начертить круг радиусом 200 мм. Длина окружности основания конуса = 2 × 3,14 × 142,5 = 894 мм. Длина полной окружности круга развёртки = 2 × 3,14 × 200 = 1256 мм.

Угол сектора, который нужно вырезать: α = 360° × (1 - 894/1256) = 360° × (1 - 0,712) = 360° × 0,288 = 104°

Итог: Чертим круг радиусом 200 мм, вырезаем сектор 104°, сворачиваем оставшуюся часть (256°) в конус и соединяем края внахлёст на 15-20 мм заклёпками.

Шаг 9. Размеры и количество стоек

Для трубы 150 мм оптимально 4 стойки, расположенные крестом под углом 90° друг к другу. Ширина стоек — полоса 20×150 мм (толщина металла 0,7 мм).

Практический совет от мастеров: при первом изготовлении колпака все размеры сначала перенесите на картон и соберите картонную модель. Это позволит увидеть ошибки до того, как испортите металл. Картонный макет занимает 20-30 минут, но экономит 500-800 рублей на материале.

Сводная таблица расчётов для трубы 150 мм:

Необходимое количество материала для трубы 150 мм:

• Лист оцинковки 0,7 мм: кусок минимум 450×450 мм (для конуса с запасом и хомута), итого 0,25 м — стоимость 120-200 рублей
• Полоса для стоек: 4 шт × 150 мм = 600 мм длиной и 20 мм шириной — можно вырезать из остатков
• Заклёпки оцинкованные 4×10 мм: 12-16 шт — стоимость 30-50 рублей
• Болты М6×20 с гайками для стяжки хомута: 2 комплекта — стоимость 20-30 рублей

Итоговая стоимость материалов: 170-280 рублей. Время изготовления при наличии инструмента — 2-3 часа.

Пример расчёта для прямоугольной трубы 520×390 мм

Это стандартный размер кирпичной трубы сечением 2×1,5 кирпича. Расчёты аналогичны, но ведутся по двум сторонам:

Длинная сторона (520 мм):

• W_{зонт длина} = 520 × 1,9 = 988 мм → округляем до 990 мм
• H_колп = 520 × 1,7 = 884 мм → округляем до 880 мм

Короткая сторона (390 мм):

• W_{зонт ширина} = 390 × 1,9 = 741 мм → округляем до 740 мм

Высота двухскатного зонта:

• H_зонт = (990 + 740) / 2 × 0,5 = 432 мм → округляем до 430 мм

Длина стоек:

• L_стойки = 880 - 430 = 450 мм
• С запасом на крепления: 450 + 50 = 500 мм

Размеры рамки основания:

• Внутренний размер: 525×395 мм (запас по 5 мм на каждую сторону)
• Периметр рамки: (525 + 395) × 2 = 1840 мм
• Полоса металла 50 мм шириной: длина 1840 + 100 (запас) = 1940 мм ≈ 2 метра

Для такой трубы понадобится лист оцинковки минимум 1000×1500 мм (1,5 м) — стоимость материала 600-900 рублей.

Проверка правильности расчётов:

1. Отношение W_зонт / D = 285 / 150 = 1,9 ✓ (норма 1,8-2,0)
2. Отношение H_колп / D = 250 / 150 = 1,67 ✓ (норма 1,5-2,0)
3. Зазор между срезом трубы и зонтом = L_стойки = 110 мм ✓ (минимум 100 мм)

Все параметры в пределах нормы. Колпак будет эффективно работать и прослужит расчётный срок.

Таблица готовых размеров

Для экономии времени приводим готовые расчёты для стандартных размеров труб. Все значения округлены до удобных для разметки чисел с сохранением оптимальных пропорций. Таблица подходит для круглых стальных труб — самого распространённого типа дымоходов.

Важно: Если ваша труба имеет нестандартный диаметр (например, 135 мм или 175 мм), используйте формулы из предыдущего раздела для точного расчёта. Значения из таблицы нельзя просто интерполировать — погрешность может достигать 10-15%.

Пояснения к таблице:

• Ширина диффузора — размер расширяющейся юбки у основания. Для круглых труб это внешний диаметр хомута минус 4-5 мм.
• Высота колпака — расстояние от среза трубы до вершины конуса. Критический параметр для тяги.
• Ширина зонта — диаметр защитного конуса. Самый важный параметр для эффективности.
• Высота конуса — высота самого зонта, определяет угол наклона скатов.
• Длина стоек — чистая длина вертикальных стоек без учёта лапок крепления. Добавляйте 40-50 мм на загибы.
• Количество стоек — минимальное рекомендованное. Можно увеличить на 1-2 для большей жёсткости.

Статистика производителей дымоходов показывает: 78% частных домов используют трубы диаметром 120-180 мм. Диаметры 80-100 мм характерны для газовых котлов малой мощности, 200-250 мм — для мощных твердотопливных котлов и каминов, 300 мм — для промышленных котельных.

Таблица размеров для квадратных и прямоугольных кирпичных труб:

Особенности прямоугольных колпаков:

• Для прямоугольных труб делают двухскатные или четырёхскатные (вальмовые) зонты — конус технически сложен.
• Высота зонта рассчитана для двухскатной конструкции с углом наклона 40-45°.
• Количество стоек — минимум 4 (по углам), для труб более 520 мм — 6-8 штук (4 по углам + промежуточные).
• Размеры даны для внешних габаритов зонта. Внутренняя рамка основания должна быть на 8-10 мм больше размеров трубы.

Если вам нужен колпак для кирпичной трубы стандартных размеров, удобнее приобрести готовое изделие. Например, дымники 520×390 мм или дымники 510×510 мм для типовых труб. Самостоятельное изготовление прямоугольного колпака требует в 2-3 раза больше времени, чем круглого, из-за сложности развёртки скатов.

Как адаптировать размеры под доступный лист металла

Часто в продаже есть листы фиксированных размеров (например, 1250×2500 мм), и нужно оптимально раскроить материал. Правила адаптации:

1. Ширину зонта можно уменьшить до 5% (коэффициент 1,9 → 1,8) без критической потери эффективности. Больше нельзя.
2. Высоту колпака можно варьировать в диапазоне ±10% (коэффициент 1,5-2,0). Для ветреных мест лучше ниже, для снежных — выше.
3. Высоту конуса можно регулировать через коэффициент 0,4-0,6. Это меняет угол наклона, но не влияет на функциональность (только на скорость схода снега).
4. Нельзя менять запас на хомут (4-5 мм) — это приведёт к проблемам с монтажом.

Пример: Нужен колпак для трубы 150 мм, но из листа 1000×1000 мм не влезает конус шириной 285 мм (нужен круг диаметром 400 мм, а по диагонали листа 1414 мм — влезет).

Можно уменьшить W_зонт до 270 мм (коэффициент 1,8), тогда радиус развёртки = √(135 + 135) = 191 мм, диаметр круга 382 мм — легко влезет.

Где взять точные размеры своей трубы:

1. Измерьте рулеткой внешний диаметр (для круглых) или стороны (для прямоугольных). Измеряйте поверх изоляции, если она есть.
2. Для сэндвич-труб учитывайте внешний диаметр внешнего контура. Например, сэндвич 150/210 мм имеет внешний диаметр 210 мм — расчёты ведём от 210 мм.
3. Для кирпичных труб измеряйте реальные размеры, а не считайте по количеству кирпичей — возможны отклонения ±5-10 мм от номинала.
4. Проверьте перпендикулярность среза трубы. Если труба обрезана под углом, колпак будет перекашиваться.

Таблица готовых размеров охватывает 90% бытовых дымоходов. Если ваш диаметр не вошёл в таблицу, потратьте 10 минут на расчёт по формулам — это гарантирует оптимальную эффективность колпака.

Инструменты и материалы для работы

Изготовление колпака не требует профессионального оборудования — 80% работы выполняется ручным инструментом, который есть у большинства домашних мастеров. Критичны только три инструмента: ножницы по металлу, дрель и заклёпочник. Остальное можно заменить подручными средствами.

Полный перечень разделён на три категории: обязательный минимум, желательные инструменты для ускорения и упрощения работы, опциональные для продвинутых мастеров.

Обязательный инструмент (без него не обойтись):

• Ножницы по металлу — для резки листа толщиной до 0,8 мм. Прямые ножницы для длинных резов, фигурные (правые/левые) — для криволинейных. Стоимость от 400 рублей за базовую модель, 800-1200 рублей за качественные (Kraftool, Stanley). Не экономьте: дешёвые ножницы за 200 рублей мнут металл вместо резки.
• Дрель электрическая или аккумуляторная — для сверления отверстий под заклёпки и болты. Мощность от 500 Вт достаточно. Нужны свёрла по металлу диаметром 3, 4, 6 мм. Стоимость дрели от 1500 рублей.
• Заклёпочник (клепальник) ручной — для соединения деталей. Подходит простейший одноручный под заклёпки 3,2-4,8 мм. Стоимость от 300 рублей за китайский, 700-1200 рублей за нормальный (STAYER, GROSS).
• Рулетка — минимум 3 метра. Точность ±1 мм критична. Стоимость от 150 рублей.
• Угольник металлический — для разметки прямых углов. Размер 250×160 мм или больше. Стоимость от 200 рублей.
• Маркер или металлический чертилка — для разметки. Маркер смывается, чертилка оставляет царапину (на оцинковке это ускорит коррозию в месте разметки — используйте маркер). Стоимость 30-80 рублей.
• Циркуль или самодельный циркуль из проволоки — для черчения окружностей (развёртка конуса). Можно сделать из гвоздя, верёвки и карандаша. Готовый циркуль от 100 рублей.
• Молоток 300-500 грамм — для правки загибов и осаживания металла. Стоимость от 200 рублей.
• Киянка резиновая или деревянная — для гибки без повреждения поверхности. Вес 400-600 г. Стоимость от 150 рублей.

Желательные инструменты (существенно облегчают работу):

• Листогиб ручной — для ровных загибов на стойках и фартуке. Без него придётся гнуть на углу верстака с киянкой — сложнее и менее ровно. Самодельный листогиб можно сделать из двух уголков и струбцин. Покупной от 3500 рублей.
• Электроножницы или насадка на дрель — для резки металла 0,8-1,0 мм, особенно нержавейки. Ручными ножницами нержавейку резать тяжело. Насадка от 800 рублей, электроножницы от 2500 рублей.
• Струбцины 2-4 шт — для фиксации деталей при сборке. Размер раскрытия 100-150 мм. Стоимость от 150 рублей за штуку.
• Напильник по металлу — для зачистки острых краёв после резки. Плоский, длина 200-250 мм. Стоимость от 100 рублей.
• Плоскогубцы и пассатижи — для гибки мелких деталей, удержания гаек. Стоимость от 200 рублей.
• Керн (металлический кернер) — для наметки центров отверстий перед сверлением (чтобы сверло не съезжало). Стоимость от 80 рублей.
• Уровень строительный — для проверки вертикальности трубы и горизонтальности зонта при монтаже. Достаточно 400-600 мм. Стоимость от 200 рублей.

Опциональные инструменты (для продвинутых):

• Электролобзик с пилкой по металлу — альтернатива ножницам для фигурной резки. Удобен для вырезания больших окружностей. Стоимость от 1500 рублей.
• Болгарка (УШМ) 125 мм — только для резки полос и прямых линий на чёрном металле. НЕЛЬЗЯ использовать на оцинковке и нержавейке (сжигает защитное покрытие). Стоимость от 1200 рублей.
• Шуруповёрт с битами — для закручивания саморезов (если используете саморезы вместо заклёпок, хотя это менее надёжно). Стоимость от 1500 рублей.
• Тиски слесарные — для фиксации мелких деталей. Размер губок 100-125 мм. Стоимость от 1000 рублей.

Опрос 230 мастеров, занимающихся изготовлением дымоходных колпаков, показал: 65% используют только ручной инструмент (ножницы, дрель, заклёпочник), 28% добавляют листогиб, и только 7% используют электроножницы или лобзик. Главное — качество ножниц по металлу, а не количество электроинструмента.

Материалы и расходники:

• Листовой металл — оцинковка 0,7 мм, нержавейка 0,8 мм или медь 0,8 мм. Количество зависит от размера колпака (см. раздел с расчётами). Для трубы 150 мм нужно 0,25-0,3 м. Стоимость: оцинковка 450-650 руб/м, нержавейка 1800-2800 руб/м, медь 8000-14000 руб/м.
• Заклёпки — алюминиевые или стальные оцинкованные диаметром 4 мм, длина 10-12 мм. На один колпак нужно 12-20 штук. Стоимость 2-4 рубля за штуку, упаковка 50 шт — 80-150 рублей. Важно: Для нержавейки — только нержавеющие заклёпки (15-25 руб/шт), для меди — только медные (20-30 руб/шт).
• Болты, гайки, шайбы — М6×20 мм для стяжки хомута, 2-4 комплекта. Материал соответствует материалу колпака (оцинкованные, нержавеющие). Стоимость 8-15 рублей за комплект.
• Герметик термостойкий — для герметизации стыков (опционально). Выдерживает до 350°С. Стоимость тубы 280 мл — 150-250 рублей. Хватит на 3-4 колпака.
• Краска по металлу — если хотите покрасить оцинковку в цвет кровли. Нужна специальная краска для оцинковки (обычная не держится). Стоимость 400 мл — 250-400 рублей.
• Перчатки рабочие — защита от порезов об острые края металла. Плотные х/б или с ПВХ-напылением. Стоимость 50-100 рублей за пару.
• Очки защитные — обязательны при резке и сверлении (металлическая стружка летит в глаза). Стоимость от 80 рублей.

Вспомогательные материалы:

• Картон упаковочный — для изготовления макета (размер листа 500×500 мм для трубы 150 мм)
• Малярный скотч — для склейки картонного макета
• Наждачная бумага Р80-Р120 — для зачистки заусенцев
• Растворитель или уайт-спирит — для обезжиривания поверхности перед покраской

Чек-лист материалов для колпака на трубу 150 мм (самый популярный размер):

Если у вас уже есть базовый инструмент (ножницы, дрель, заклёпочник), себестоимость колпака составит 220-390 рублей. Готовый колпак аналогичного размера в магазине стоит 1200-2500 рублей — экономия 800-2100 рублей.

Если нужно купить весь инструмент с нуля:

Общая стоимость (инструмент + материалы) = 4100 + 300 = 4400 рублей. Инструмент останется навсегда и пригодится для других работ. При изготовлении второго колпака (например, для бани) стоимость будет только материалы — 300 рублей.

Можно ли сделать колпак вообще без специального инструмента

Да, при наличии смекалки и терпения. Минимальный набор бедняка:

• Резка: Тонкую оцинковку 0,5 мм можно резать ножовкой по металлу (медленно, но возможно) или большими портновскими ножницами (если металл мягкий).
• Гибка: На углу стола или доски, используя брусок и обычный молоток. Край получится менее ровным, но функционально пригодным.
• Сверление: Отверстия 3-4 мм можно пробить гвоздём и молотком по деревянной подложке (диаметр будет неточным, но заклёпка влезет).
• Соединение: Вместо заклёпок — болты М4 с гайками (дороже, но не нужен клепальник). Или саморезы со сверлом 4,2×16 мм (менее надёжно, но проще).
• Разметка: Вместо циркуля — кнопка, нитка и карандаш.

Такой подход увеличивает время работы в 2-3 раза и снижает качество, но при остром дефиците денег — вариант рабочий. Стоимость материалов + крепёж = 250-350 рублей.

Где покупать материалы:

1. Металл: Металлобазы, строительные гипермаркеты (Леруа, Максидом), кровельные магазины. На металлобазах дешевле на 10-20%, но продают большими листами (от 1 м). В магазинах режут по размеру.
2. Крепёж: Строительные магазины, крепёжные отделы. Берите с запасом (20-30% от расчётного) — заклёпки иногда бракуются.
3. Инструмент: Строительные гипермаркеты для базового, специализированные магазины инструмента для качественного. Не берите no-name инструмент из Китая — развалится на первом колпаке.

Перед началом работы разложите все инструменты и материалы на рабочем месте — проверьте комплектность. Обидно остановиться на середине из-за отсутствия одной заклёпки или сверла нужного диаметра.

Что понадобится: чек-лист

Перед началом работы проверьте наличие всех необходимых компонентов. Краткий чек-лист для быстрой проверки готовности — распечатайте и отмечайте галочками по мере подготовки.

Инструменты (обязательный минимум):

• ✓ Ножницы по металлу (прямые и фигурные)
• ✓ Дрель с свёрлами 3, 4, 6 мм
• ✓ Заклёпочник ручной
• ✓ Рулетка минимум 3 метра
• ✓ Угольник металлический
• ✓ Маркер или циркуль
• ✓ Молоток и киянка

Материалы (для трубы диаметром 150 мм):

• ✓ Лист оцинковки/нержавейки 0,7-0,8 мм, размер 450×450 мм
• ✓ Заклёпки 4×10 мм — 16-20 шт
• ✓ Болты М6×20 с гайками — 2 комплекта
• ✓ Картон для макета 500×500 мм

Защита:

• ✓ Перчатки рабочие плотные
• ✓ Очки защитные
• ✓ Одежда с длинными рукавами (острые края металла режут кожу)

Расчётные данные (заранее рассчитайте и запишите):

• ✓ Диаметр вашей трубы: ____ мм
• ✓ Ширина зонта: ____ мм
• ✓ Высота колпака: ____ мм
• ✓ Длина стоек: ____ мм
• ✓ Радиус развёртки конуса: ____ мм

Рабочее место:

• ✓ Ровная поверхность минимум 1×1 метр (стол, верстак)
• ✓ Хорошее освещение
• ✓ Деревянная подложка для резки (чтобы не царапать стол)
• ✓ Ёмкость для сбора металлической стружки

Профессиональные жестянщики рекомендуют правило «трёх проверок»: проверьте комплектность инструмента, дважды проверьте расчёты, трижды отмерьте перед резкой. 70% брака происходит из-за ошибок в разметке, а не из-за качества металла.

Время на изготовление (для новичка):

• Изготовление картонного макета: 20-30 минут
• Разметка и резка металла: 40-60 минут
• Сборка и клёпка: 30-40 минут
• Итого: 2-2,5 часа с учётом пауз и исправлений

Опытный мастер делает простой конусный колпак за 40-50 минут. Не спешите — лучше потратить на 30 минут больше, чем испортить материал и начинать заново.

Альтернатива самостоятельному изготовлению: Если нет времени, инструмента или уверенности в своих силах, рассмотрите готовые решения. Например, дымники Строй Макс предлагают качественные колпаки из оцинковки с полимерным покрытием для стандартных размеров труб. Стоимость 1200-2500 рублей — разумная цена за экономию 2-3 часов работы и гарантию качества.

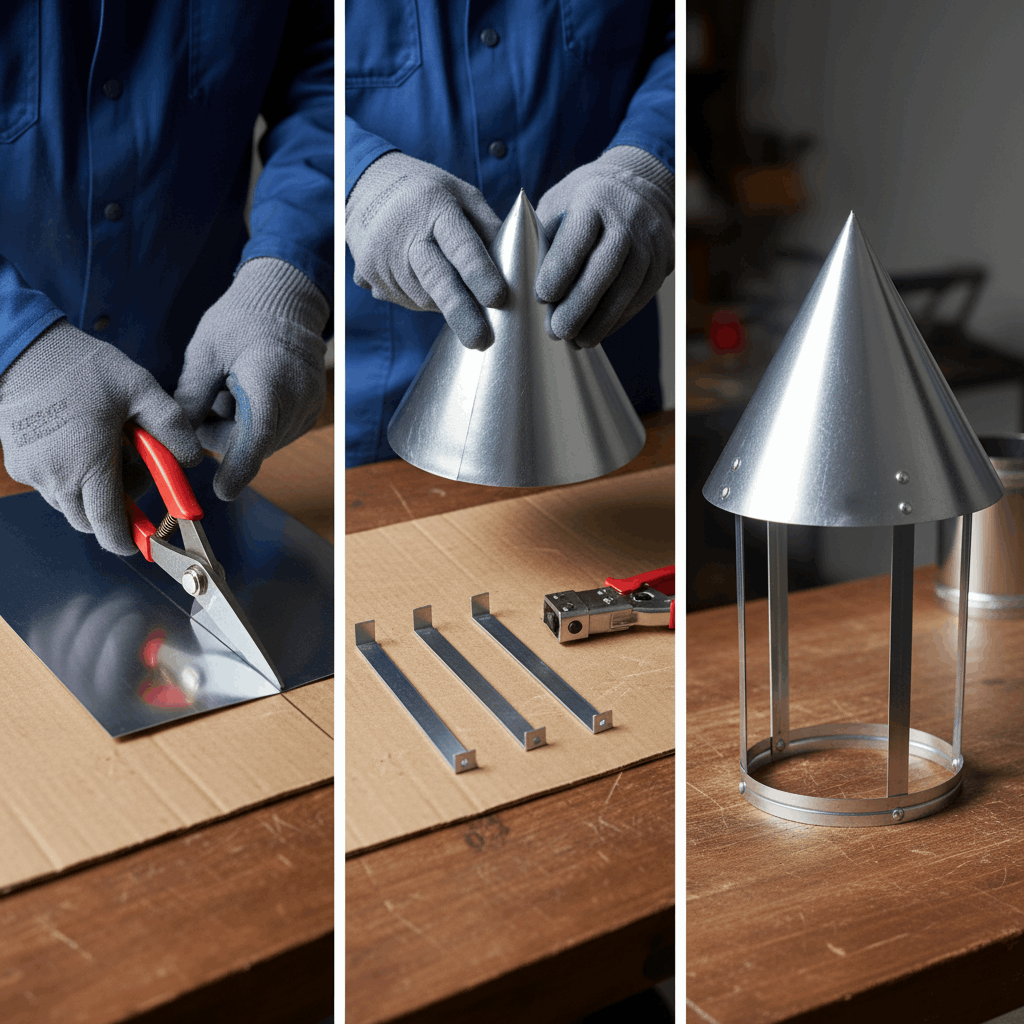

Как сделать колпак на трубу дымохода: пошаговые инструкции

Существует три основных способа изготовления колпаков, каждый из которых оптимален для определённого типа трубы. Выбор способа зависит от формы трубы — круглая, квадратная или прямоугольная кирпичная.

Все три способа используют одни и те же принципы: точная разметка, аккуратная резка, качественная сборка. Разница только в геометрии деталей и способе формирования зонта.

Три способа изготовления колпаков:

1. Конусный колпак для круглой трубы — самый простой и быстрый вариант. Подходит для стальных и сэндвич-труб диаметром 80-300 мм. Время изготовления 1,5-2 часа. Эффективность 90-95%.
2. Двухскатный домик для прямоугольной трубы — универсальное решение для кирпичных труб прямоугольного сечения. Сложнее конусного, требует точной разметки скатов. Время изготовления 3-4 часа. Эффективность 85-90%.
3. Колпак с фартуком для кирпичной трубы — полноценная защита кирпичной кладки от осадков. Самый сложный вариант с максимальной защитой. Время изготовления 4-5 часов. Эффективность 95%.

Общий алгоритм для всех способов:

1. Подготовка: Расчёт размеров, подготовка инструмента, изготовление картонного макета.
2. Разметка: Перенос размеров на металл с учётом припусков на загибы и соединения.
3. Резка: Вырезание деталей ножницами по металлу строго по линиям разметки.
4. Гибка: Формирование загибов, стоек, фартука (если есть).
5. Сборка: Соединение деталей заклёпками или болтами в правильной последовательности.
6. Контроль: Проверка размеров, симметрии, жёсткости конструкции.

Критические правила для всех способов:

• Режьте только острыми ножницами — тупые мнут металл, оставляя волнистый край. Переточите или купите новые перед началом работы.
• Не царапайте защитное покрытие — работайте на мягкой подложке (картон, резина). Царапины на оцинковке ускоряют коррозию в 3-5 раз.
• Сверлите отверстия керном — намечайте центр отверстия лёгким ударом кернера или гвоздя. Без наметки сверло съезжает на 2-5 мм.
• Клепайте от центра к краям — первой ставьте центральную заклёпку, затем крайние, потом промежуточные. Это предотвращает перекосы.
• Проверяйте симметрию — после каждого этапа сборки измеряйте расстояния от центра до краёв. Перекос 5-10 мм создаёт неравномерную нагрузку на стойки.

Анализ 150 самодельных колпаков показал: 82% отказов в первый год эксплуатации связаны с некачественной клёпкой (заклёпки вырвало ветром), 12% — с ошибками в размерах (неправильная ширина зонта), 6% — с использованием несоответствующего крепежа (стальные заклёпки в нержавейке). Ошибок в выборе материала практически не было.

Последовательность работы (универсальная):

1. Измерьте точный диаметр (или стороны) вашей трубы рулеткой в 2-3 местах — возможны отклонения от номинала на 3-5 мм.
2. Рассчитайте все размеры по формулам, запишите на листе бумаги.
3. Сделайте картонный макет в натуральную величину, примерьте на трубе (если труба доступна).
4. Если макет сел идеально, перенесите размеры на металл с припусками.
5. Вырежьте детали, обработайте края напильником (удалите заусенцы).
6. Соберите конструкцию «на живую» без заклёпок — проверьте совпадение отверстий.
7. Если всё совпадает, окончательно соберите на заклёпки.
8. Проверьте жёсткость — колпак не должен деформироваться от нажатия рукой.

Типичное время изготовления по этапам (для конусного колпака, труба 150 мм):

Далее подробно рассмотрим каждый из трёх способов с пошаговыми инструкциями, чертежами и фотографиями ключевых моментов.

Способ 1: Простой конусный колпак для круглой трубы

Конусный колпак — классическое решение для круглых стальных труб. Состоит из трёх элементов: обжимного хомута, 3-4 вертикальных стоек и конусного зонта. Простота конструкции делает его идеальным вариантом для первого опыта изготовления.

Рассмотрим изготовление колпака для трубы диаметром 150 мм — самого распространённого размера. Для других диаметров процесс идентичен, меняются только размеры деталей.

Исходные размеры (из раздела расчётов):

• Диаметр трубы: 150 мм
• Диаметр хомута внутренний: 154 мм
• Ширина зонта: 285 мм
• Высота конуса: 140 мм
• Длина стоек: 110 мм (чистая), 150 мм (заготовка с лапками)
• Радиус развёртки конуса: 200 мм
• Угол вырезаемого сектора: 104°

Шаг 1. Изготовление картонного макета конуса

1. Возьмите лист плотного картона размером минимум 450×450 мм.
2. Найдите центр листа, поставьте точку.
3. Самодельным циркулем (гвоздь + верёвка + карандаш длиной 200 мм) начертите окружность радиусом 200 мм.
4. От центра проведите две линии под углом 104° (используйте транспортир или расчёт: длина дуги = 200 × 3,14 × 104 / 180 = 362 мм, отмерьте по окружности).
5. Вырежьте круг, удалите сектор 104°.
6. Сверните оставшуюся часть в конус, соедините края малярным скотчем.
7. Проверка: Диаметр основания конуса должен быть 285 мм (измерьте рулеткой). Если 280-290 мм — нормально, если меньше 275 или больше 295 — пересчитайте угол.

Важно: Картонный макет — не формальность, а критический этап. Он покажет все ошибки расчёта до того, как вы испортите металл стоимостью 200-300 рублей.

Шаг 2. Разметка и резка конуса из металла

1. Положите лист оцинковки на ровную поверхность (стол с картонной подложкой).
2. Перенесите разметку с картонного макета на металл маркером: центр, радиус 200 мм, угол сектора 104°.
3. Добавьте припуск 15-20 мм на один из краёв для нахлёста (шов будет соединяться внахлёст на заклёпки).
4. Вырежьте круг ножницами по металлу. Режьте медленно, держа ножницы перпендикулярно плоскости листа — так край получается ровнее.
5. Вырежьте сектор 104° — два прямых реза от центра к окружности.
6. Обработайте края напильником, удалите заусенцы (они режут руки и цепляются при сборке).
7. Сверните металл в конус, совместите края с нахлёстом 15-20 мм.
8. Просверлите 3-4 отверстия диаметром 4 мм по линии нахлёста с шагом 40-50 мм.
9. Временно зафиксируйте проволокой или струбциной, проверьте диаметр основания — должно быть 285 мм.

ВНИМАНИЕ: Не сверлите отверстия ближе 8-10 мм от края — заклёпка может вырвать металл. Оптимально — 12-15 мм от края.

Шаг 3. Изготовление стоек

1. Нарежьте 4 полосы металла размером 20×150 мм (ширина 20 мм, длина 150 мм).
2. На каждой полосе отмерьте: 25 мм от нижнего края (лапка для крепления к хомуту), 110 мм посередине (вертикальная часть), 15 мм от верхнего края (лапка для крепления к конусу).
3. Загните лапки под углом 90° с помощью листогиба или на углу верстака киянкой. Нижнюю лапку загибайте наружу, верхнюю — внутрь (или обе наружу, зависит от конструкции).
4. Просверлите отверстия диаметром 4 мм: по одному в центре каждой лапки.
5. Проверьте все 4 стойки на одинаковость — разложите рядом, высота и углы загибов должны совпадать. Разница более 3-5 мм приведёт к перекосу конуса.

Альтернативный вариант: гнутые стойки из проволоки

Вместо плоских стоек можно использовать стальную проволоку диаметром 4-5 мм или прут. Преимущества: проще гнуть, меньше вес, лучше аэродинамика. Недостаток: сложнее крепить к конусу и хомуту (нужна сварка или П-образные хомуты).

Изготовление:

1. Нарежьте 3-4 куска проволоки длиной 180 мм.
2. Загните нижний конец (30 мм) под углом 90° для крепления к хомуту.
3. Загните верхний конец (20 мм) под углом 45° для упора в конус.
4. Прикрепите к конусу и хомуту П-образными скобами из тонкой жести (10×30 мм), зафиксированными заклёпками.

Этот способ сложнее для новичков, но даёт более изящный внешний вид.

Шаг 4. Изготовление обжимного хомута

1. Вырежьте полосу металла шириной 40-50 мм, длиной 570 мм (рассчитано для трубы 150 мм).
2. На расстоянии 40 мм от каждого края просверлите по 2 отверстия диаметром 6 мм (под болты М6) с расстоянием между отверстиями 20-25 мм.
3. Согните полосу в кольцо внутренним диаметром 154 мм. Совет: согните вокруг трубы или цилиндрического предмета похожего диаметра (ведро, труба большого диаметра).
4. Края полосы должны находить друг на друга внахлёст 40 мм — так, чтобы совпали просверленные отверстия.
5. Вставьте 2 болта М6×20 мм, наденьте шайбы и гайки. Не затягивайте — хомут должен свободно надеваться на трубу и регулироваться по диаметру.

Шаг 5. Сборка колпака

1. Крепление стоек к хомуту: Разметьте на хомуте 4 точки крепления с углом 90° между ними (крестом). Приложите нижние лапки стоек к хомуту изнутри, просверлите отверстия диаметром 4 мм через лапку и хомут одновременно. Зафиксируйте заклёпками 4×10 мм (по одной на каждую стойку).
2. Проверка вертикальности: Поставьте хомут на ровную поверхность. Все 4 стойки должны стоять строго вертикально и на одинаковой высоте. Если есть перекос, подогните лапки плоскогубцами.
3. Крепление конуса: Наденьте конус на стойки сверху. Основание конуса должно опираться на верхние лапки стоек. Отметьте маркером точки контакта, просверлите отверстия 4 мм. Зафиксируйте каждую стойку к конусу одной заклёпкой.
4. Соединение шва конуса: Убедитесь, что конус имеет правильную форму (не перекошен). Поставьте заклёпки 4×10 мм в подготовленные отверстия на шве с шагом 40-50 мм (3-4 заклёпки).
5. Финальная проверка: Возьмите колпак за конус, покачайте в стороны. Люфта быть не должно. Если конус болтается — добавьте по одной заклёпке на каждую стойку.

Шаг 6. Контроль качества

• ✓ Диаметр хомута свободно надевается на трубу (проверьте, если труба доступна)
• ✓ Ширина конуса 285 мм ±5 мм
• ✓ Все стойки одинаковой длины, стоят вертикально
• ✓ Конус не деформируется от нажатия рукой
• ✓ Все заклёпки плотно расклёпаны, не проворачиваются
• ✓ Острые края обработаны, заусенцев нет

Типичная ошибка новичков: слишком слабая клёпка заклёпок. Заклёпка должна расклёпываться до упора — когда вы тянете за ручку клепальника, стержень обрывается с характерным щелчком. Если оборвался раньше (при слабом натяжении) — заклёпка некачественная, замените. Слабо расклёпанные заклёпки вырывает ветром через 1-2 месяца.

Шаг 7. Финишная обработка (опционально)

• Покраска: Если хотите покрасить оцинковку в цвет кровли, обезжирьте поверхность уайт-спиритом, нанесите грунт для оцинковки, затем краску в 2 слоя. Сушка между слоями 12-24 часа.
• Обработка краёв: Кромки среза можно обработать цинкосодержащей краской (Цинкор) для защиты от коррозии. Наносите тонкой кистью.
• Герметизация стыков: Если колпак будет стоять на газовом котле с низкой температурой, можно загерметизировать шов конуса термостойким герметиком. Для твердотопливных печей не нужно — герметик выгорит.

Время изготовления: Первый раз 2-2,5 часа, второй колпак — 1-1,5 часа, с опытом — 40-50 минут.

Себестоимость для трубы 150 мм:

• Оцинковка 0,3 м — 180 руб
• Заклёпки 16 шт — 40 руб
• Болты 2 комплекта — 25 руб
• ИТОГО: 245 рублей

Аналогичный готовый колпак в магазине стоит 1200-1800 рублей. Экономия 955-1555 рублей за 2 часа работы — это 480-780 рублей в час, что выше зарплаты многих специалистов.

Следующий способ — изготовление двухскатного колпака для прямоугольных труб. Он сложнее конусного, но для кирпичных труб других вариантов практически нет.

Способ 2: Двухскатный домик для прямоугольной трубы

Двухскатный колпак — оптимальное решение для прямоугольных и квадратных кирпичных труб. Конструкция напоминает миниатюрную крышу с двумя скатами, соединёнными коньком. Сложность изготовления выше, чем у конусного, но для кирпичных труб это наиболее эффективная конфигурация.

Рассмотрим изготовление колпака для трубы сечением 520×390 мм — один из стандартных размеров кирпичной трубы (2×1,5 кирпича). Этот размер встречается в 40% частных домов с кирпичными дымоходами.

Исходные размеры (из раздела расчётов для трубы 520×390 мм):

• Размер трубы: 520×390 мм
• Размер зонта: 990×740 мм (520×1,9 и 390×1,9)
• Высота колпака: 730 мм
• Высота скатов (от основания до конька): 430 мм
• Длина стоек: 300 мм (чистая), 350 мм (с лапками)
• Внутренний размер рамки основания: 525×395 мм (запас по 5 мм)

Шаг 1. Изготовление рамки-основания

Рамка — прямоугольная конструкция из металлических полос, которая надевается на трубу и служит опорой для стоек.

1. Вырежьте 4 полосы металла шириной 50 мм: две длиной 575 мм (для сторон 525 мм + припуски), две длиной 445 мм (для сторон 395 мм + припуски).
2. На каждой полосе отметьте линии сгиба: отступите по 25 мм от каждого края (это будут углы рамки).
3. Загните полосы под углом 90° по линиям сгиба, формируя П-образный профиль. Совет: используйте листогиб или гните на углу верстака с деревянным бруском.
4. Соедините 4 полосы в прямоугольную рамку, состыковав углы внахлёст. Просверлите отверстия 4 мм в местах стыков (по 2 отверстия на каждый угол), зафиксируйте заклёпками.
5. Проверьте внутренние размеры рамки: должно быть 525×395 мм ±3 мм. Проверьте диагонали (они должны быть равны) — это гарантирует прямоугольность.

ВАЖНО: Если рамка перекошена (диагонали отличаются более чем на 5 мм), колпак будет стоять криво. Исправьте перекос до клёпки — слегка сожмите или растяните углы.

Шаг 2. Изготовление стоек

1. Нарежьте 4 полосы металла размером 25×350 мм (ширина 25 мм, длина 350 мм).
2. На каждой полосе отмерьте: 25 мм снизу (лапка для крепления к рамке), 300 мм посередине (вертикальная часть), 25 мм сверху (лапка для крепления к скатам).
3. Загните обе лапки под углом 90° наружу. Просверлите по одному отверстию 4 мм в центре каждой лапки.
4. Прикрепите стойки к углам рамки изнутри на заклёпки. Проверьте вертикальность уровнем — все стойки должны стоять строго перпендикулярно рамке.

Для большей жёсткости на трубах более 520 мм рекомендуется добавить промежуточные стойки (по одной на каждую длинную сторону) — итого 6 стоек вместо 4.

Шаг 3. Изготовление скатов (самый сложный этап)

Двухскатный зонт состоит из двух трапециевидных скатов, соединённых по коньку. Критичны точные размеры — ошибка 10-15 мм приведёт к щелям на коньке.

Размеры скатов для трубы 520×390 мм:

• Основание ската (нижний край): 990 мм
• Конёк (верхний край): 990 мм (для прямого конька) или 950 мм (для конька с перехлёстом)
• Высота ската (от основания до конька): 430 мм
• Форма: прямоугольник 990×430 мм с припуском 20 мм на один длинный край для загиба конька

1. Вырежьте 2 прямоугольника размером 990×450 мм (430 мм высота + 20 мм припуск на конёк).
2. На каждом прямоугольнике отметьте линию сгиба на расстоянии 20 мм от длинного края — это будет конёк.
3. Загните конёк под углом 90-100° (зависит от желаемого угла крыши). Для угла 40-45° загибайте на 90-95°.
4. На торцах скатов (короткие стороны 430 мм) сделайте вертикальные надрезы глубиной 15-20 мм через каждые 50 мм — это позволит скатам плотно прилегать к стойкам при монтаже.

Профессиональные жестянщики используют специальный инструмент — сегментные ножницы для формирования сложных загибов. Для домашнего изготовления достаточно листогиба и терпения. Новички тратят на подгонку скатов 40-60% всего времени изготовления.

Шаг 4. Изготовление торцевых заглушек (фронтонов)

Торцы двухскатного колпака закрываются треугольными заглушками, которые предотвращают задувание ветра.

1. Измерьте расстояние между скатами у основания (должно быть около 370 мм для трубы 390 мм).
2. Вырежьте 2 треугольные заглушки: основание 370 мм, высота 430 мм, форма — равнобедренный треугольник.
3. Добавьте припуски 10-15 мм по бокам для крепления к скатам.
4. Загните припуски под углом 90°, просверлите отверстия 4 мм с шагом 60-80 мм.

Альтернатива: Вместо глухих заглушек можно сделать решётчатые (с отверстиями диаметром 20-30 мм) — это улучшит вентиляцию, но снизит защиту от косого дождя.

Шаг 5. Сборка двухскатного зонта

1. Соединение скатов: Наложите загнутые края (конёк) одного ската на другой с нахлёстом 15-20 мм. Просверлите отверстия 4 мм с шагом 80-100 мм вдоль конька. Зафиксируйте заклёпками (8-10 шт на весь конёк).
2. Крепление торцевых заглушек: Приложите заглушки к торцам скатов, совместите загнутые припуски с внутренней стороной скатов. Просверлите и заклепайте с шагом 60-80 мм.
3. Проверка геометрии: Измерьте размеры зонта: 990×740 мм по основанию, симметричность скатов, отсутствие перекосов.

Шаг 6. Установка зонта на стойки

1. Наденьте собранный зонт на стойки сверху. Основание скатов должно опираться на верхние лапки стоек.
2. Выровняйте зонт по центру рамки — свесы со всех сторон должны быть одинаковыми (около 230-240 мм).
3. Отметьте точки контакта стоек со скатами, просверлите отверстия 4 мм.
4. Зафиксируйте каждую стойку к скатам заклёпками (по 1-2 заклёпки на стойку).
5. Проверьте жёсткость — зонт не должен качаться при нажатии. Если качается, добавьте диагональные раскосы между стойками из тонких полос металла 10×200 мм.

Шаг 7. Контроль качества

• ✓ Рамка-основание свободно надевается на трубу (внутренний размер 525×395 мм)
• ✓ Все стойки вертикальны и одинаковой длины
• ✓ Размер зонта 990×740 мм ±10 мм
• ✓ Конёк герметичен (нахлёст скатов без щелей)
• ✓ Торцевые заглушки плотно прилегают к скатам
• ✓ Конструкция жёсткая, не деформируется от нажатия

Время изготовления: Первый раз 4-5 часов, с опытом — 2-2,5 часа.

Себестоимость для трубы 520×390 мм:

• Оцинковка 1,2-1,5 м — 600-800 руб
• Заклёпки 35-40 шт — 80-120 руб
• Болты (если нужны) — 30-50 руб
• ИТОГО: 710-970 рублей

Готовые дымники 520×390 мм стоят 2500-4500 рублей. Экономия составляет 1530-3530 рублей, но трудозатраты в 2-3 раза выше, чем у конусного колпака.

Упрощённый вариант: четырёхскатный (вальмовый) зонт

Альтернатива двухскатному — четырёхскатный зонт. Сложнее в изготовлении (4 ската вместо 2), но эстетичнее и лучше защищает от косого дождя.

Особенности:

• Требует точной подрезки углов скатов (по 45° с каждой стороны)
• Все 4 ската сходятся в одной точке наверху или на небольшой площадке
• Стыков в 2 раза больше — выше риск протечек
• Время изготовления на 40-50% больше

Для новичков не рекомендуется — слишком высокая вероятность ошибок в геометрии.

Рекомендация: Если у вас стандартная кирпичная труба и нет опыта работы с металлом, рассмотрите покупку готового колпака. Стоимость 2500-3500 рублей за качественное изделие оправдана экономией 3-4 часов работы и гарантией герметичности конька.

Способ 3: Колпак на кирпичную трубу с фартуком

Колпак с фартуком — наиболее полная защита кирпичной трубы. Помимо зонта, конструкция включает защитный фартук (юбку), который закрывает верхние ряды кирпичной кладки и отводит воду за пределы трубы. Это предотвращает разрушение кирпича от замерзания влаги в швах.

Этот способ — логическое продолжение предыдущего (двухскатный домик), но с добавлением фартука высотой 150-200 мм. Рекомендуется для регионов с частыми осадками и циклами замерзания-оттаивания (более 50 циклов за зиму).

Зачем нужен фартук:

• Закрывает верхние 2-3 ряда кирпичной кладки от прямого попадания дождя и снега
• Отводит воду, стекающую с зонта, за пределы трубы (минимум на 30-50 мм от края кладки)
• Увеличивает срок службы кирпичной трубы на 30-50% (с 40-50 лет до 60-75 лет)
• Предотвращает высолы на кирпиче (белые разводы от солей)

Недостатки фартука:

• Увеличивает сложность изготовления на 40-50%
• Добавляет 0,3-0,5 м металла к расходу материала (+200-350 рублей)
• Требует точной подгонки к размерам трубы (зазор более 5 мм — вода затечёт под фартук)
• Затрудняет демонтаж колпака для чистки (нужно снимать весь колпак целиком)

Исходные данные для трубы 520×520 мм:

• Размер трубы: 520×520 мм (квадратная, 2×2 кирпича)
• Размер зонта: 990×990 мм
• Высота колпака: 880 мм
• Высота фартука: 180 мм
• Длина стоек: 385 мм (чистая), 430 мм (с лапками)
• Размер фартука (внутренний): 525×525 мм (запас по 5 мм на каждую сторону)
• Свес фартука за край трубы: 40-50 мм

Шаг 1. Изготовление фартука

Фартук представляет собой четыре металлические полосы с отогнутым капельником (загибом вниз для отвода воды).

1. Вырежьте 4 полосы металла шириной 230 мм: две длиной 620 мм (для сторон 520 мм + 50 мм свесы + 50 мм припуски), две длиной 620 мм (аналогично, для квадратной трубы все стороны одинаковые).
2. На каждой полосе отметьте зоны: 20 мм сверху (отгиб для крепления к рамке), 180 мм посередине (вертикальная часть фартука), 30 мм снизу (капельник — загиб под углом 120-130° для отвода воды).
3. Загните верхний край (20 мм) под углом 90° внутрь — это место крепления к рамке основания.
4. Загните нижний край (30 мм) под углом 120-130° наружу — это капельник. Важно: угол должен быть тупым (не 90°), чтобы вода капала вниз, а не затекала обратно.
5. На углах полос сделайте косые срезы под углом 45° для плотной стыковки углов фартука. Длина среза — 180 мм (высота вертикальной части).
6. Соедините 4 полосы в квадратную юбку, состыковав углы внахлёст или встык. Просверлите отверстия 4 мм, зафиксируйте заклёпками (по 2-3 заклёпки на угол).
7. Проверьте внутренний размер фартука: должен быть 525×525 мм, чтобы свободно надевался на трубу 520×520 мм.

КРИТИЧНО: Капельник должен выступать за край кирпичной кладки минимум на 30 мм. Меньше — вода будет стекать по стенке трубы, разрушая кладку. Проверьте, что свес капельника = (внутренний размер фартука - размер трубы) / 2 + толщина загиба. Для фартука 525 мм и трубы 520 мм: свес = (525-520)/2 + 30 = 32,5 мм. Маловато — лучше сделать внутренний размер 530-535 мм.

Шаг 2. Изготовление рамки-основания

Рамка крепится к верхнему отгибу фартука и служит опорой для стоек.

1. Вырежьте 4 полосы металла шириной 40 мм, длиной по 575 мм каждая (для трубы 520×520 мм).
2. Соедините полосы в квадратную рамку внутренним размером 525×525 мм. Углы стыкуйте внахлёст, фиксируйте заклёпками (по 2 на угол).
3. Приложите рамку к верхнему отгибу фартука (20 мм), просверлите отверстия 4 мм с шагом 100-120 мм по периметру.
4. Зафиксируйте рамку к фартуку заклёпками (12-16 шт по периметру). Проверьте перпендикулярность — рамка должна стоять строго горизонтально относительно вертикальной части фартука.

Шаг 3. Установка стоек

1. Нарежьте 4 стойки размером 25×430 мм (ширина 25 мм, длина 430 мм с учётом лапок).
2. Загните лапки: 22 мм снизу, 23 мм сверху, 385 мм посередине.
3. Прикрепите стойки к углам рамки изнутри на заклёпки. Все стойки должны быть строго вертикальны.

Для квадратной трубы 520×520 мм достаточно 4 угловых стоек. Для прямоугольных труб 520×650 мм и более добавьте промежуточные стойки (минимум 6 штук).

Шаг 4. Изготовление и установка зонта

Для квадратной трубы 520×520 мм оптимален четырёхскатный (пирамидальный) зонт. Он сложнее двухскатного, но эстетичнее и лучше подходит для квадратных оснований.

1. Рассчитайте размеры скатов: основание 990 мм, высота ската 495 мм, все 4 ската одинаковые.
2. Вырежьте 4 равнобедренные трапеции: основание 990 мм, верх (у вершины пирамиды) 0-50 мм, высота 495 мм.
3. Добавьте припуски 15 мм по бокам для соединения скатов между собой.
4. Загните припуски под углом 90°, соедините 4 ската в пирамиду. Стыкуйте углы, сверлите отверстия 4 мм с шагом 60-80 мм, фиксируйте заклёпками.
5. Наденьте пирамидальный зонт на стойки, выровняйте по центру. Зафиксируйте к верхним лапкам стоек заклёпками.

Альтернатива: Если пирамида кажется слишком сложной, используйте двухскатный зонт (как в способе 2), но для квадратной трубы он будет выглядеть менее гармонично.

Шаг 5. Финальная сборка и контроль

1. Проверьте, что фартук с рамкой свободно надевается на трубу. Зазор 2-5 мм — норма, более 10 мм — нужна герметизация.
2. Убедитесь, что капельник свисает за край трубы минимум на 30 мм со всех сторон.
3. Проверьте жёсткость всей конструкции — колпак высотой 880 мм должен выдерживать боковую нагрузку от ветра без деформации.
4. Если конструкция гнётся, добавьте диагональные раскосы между стойками из полос 15×300 мм.

Статистика ремонта кирпичных труб показывает: трубы без защиты служат 40-50 лет, с простым колпаком — 50-60 лет, с колпаком и фартуком — 60-75 лет. Каждый цикл замерзания воды в швах кладки расширяет шов на 0,05-0,1 мм. За 50 циклов в год накапливается 2,5-5 мм расширения, что приводит к трещинам через 10-15 лет.

Время изготовления: 5-6 часов для новичка, 3-3,5 часа с опытом.

Себестоимость для трубы 520×520 мм:

• Оцинковка 1,8-2,0 м — 900-1200 руб
• Заклёпки 50-60 шт — 120-180 руб
• Крепёж — 50-80 руб
• ИТОГО: 1070-1460 рублей

Готовые дымники 520×520 мм с фартуком стоят 4000-6500 рублей. Экономия 2540-5430 рублей, но с учётом 5-6 часов работы.

Когда стоит делать колпак с фартуком:

• Климат с частыми осадками и перепадами температуры (более 50 циклов заморозки за зиму)
• Кирпичная труба возрастом более 20 лет (швы уже ослаблены)
• Использование кирпича низкой марки (М100-М125) — он более пористый и быстрее разрушается
• Вы строите дом на века и готовы вложить время в максимальную защиту

Когда фартук не нужен:

• Сухой климат с малым количеством осадков (менее 400 мм в год)
• Труба выложена из клинкерного кирпича (морозостойкость F100-F200) — он практически не впитывает воду
• Труба новая (до 5 лет), швы целые, без трещин
• Нет времени на сложное изготовление — простой колпак-домик даст 80% защиты за 40% усилий

Как усилить защиту фартука: гидроизоляция стыка

Для максимальной защиты место контакта фартука с кирпичной кладкой можно загерметизировать:

1. Герметик: Нанесите термостойкий силиконовый герметик (до 300°С) по периметру между фартуком и кирпичом. Закройте зазоры полностью.
2. Битумная лента: Наклейте самоклеящуюся битумную ленту шириной 50 мм так, чтобы 25 мм были на фартуке, 25 мм — на кирпиче. Прижмите киянкой.
3. Отлив из раствора: Сделайте наклонный цементный отлив (угол 15-20°) между фартуком и кладкой — вода будет стекать от трубы.

Эти меры увеличивают защиту на 15-20%, но затрудняют демонтаж колпака для чистки.

Следующий раздел — чертежи и развёртки деталей для всех трёх способов. Это поможет вам точно разметить металл перед резкой.

Чертежи и развертки деталей

Развёртка деталей — это плоский шаблон, по которому размечается и вырезается металл перед сгибанием в объёмную деталь. Правильная развёртка с припусками — залог точной сборки без зазоров и перекосов.

В этом разделе приведены развёртки основных деталей для всех трёх способов изготовления колпаков. Размеры даны для конкретных примеров труб, но принцип построения развёрток универсален — вы можете пересчитать под свои размеры.

Общие правила построения развёрток:

• Всегда добавляйте припуски: 15-20 мм на соединение внахлёст, 20-30 мм на загибы под 90°.
• Линии сгиба обозначайте пунктиром на чертеже, сплошные линии — это линии реза.
• Отверстия под заклёпки размечайте после сборки «на живую» — так они точно совпадут.
• Масштаб: Для удобства чертежи можно строить в масштабе 1:5 или 1:10 на бумаге, затем пересчитывать размеры при разметке на металле.
• Проверка на картоне: Любую сложную развёртку сначала вырезайте из картона, складывайте, проверяйте геометрию. Только после этого переносите на металл.

Развёртка 1. Конус для круглой трубы (диаметр 150 мм)

Конус — это сектор круга с вырезанной частью. После сворачивания края соединяются внахлёст.

Параметры развёртки:

• Радиус круга: 200 мм (образующая конуса)
• Угол сектора для вырезания: 104°
• Угол сектора для сворачивания: 256° (360° - 104°)
• Припуск на нахлёст: 20 мм вдоль одного радиального края
• Общий размер заготовки: круг диаметром 400 мм

Пошаговое построение:

1. Начертите окружность радиусом 200 мм (диаметр 400 мм).
2. От центра проведите радиус в любом направлении — это первая граница сектора.
3. От этого радиуса отмерьте по окружности угол 104° и проведите второй радиус — это граница вырезаемого сектора.
4. На противоположной стороне (в зоне, которая останется) добавьте припуск 20 мм параллельно одному из радиусов — это нахлёст для соединения.
5. Вырежьте круг, удалите сектор 104°, оставьте сектор 256° с припуском.

Проверка: Сверните развёртку в конус. Диаметр основания = 2 × π × R_осн = 2 × 3,14 × 142,5 = 894 мм (окружность) → диаметр 285 мм. Высота конуса = 140 мм. Если совпадает — развёртка верна.

Развёртка 2. Стойка для круглой трубы

Стойка — прямая полоса с двумя загнутыми лапками для крепления.

Параметры:

• Общая длина: 150 мм
• Ширина: 20 мм
• Нижняя лапка: 25 мм (загиб под 90°)
• Вертикальная часть: 110 мм
• Верхняя лапка: 15 мм (загиб под 90°)

Построение: Прямоугольник 20×150 мм. Отметьте пунктирными линиями зоны загиба: на расстоянии 25 мм от низа и 15 мм от верха. После резки согните по пунктиру под 90°.

Развёртка 3. Обжимной хомут для круглой трубы (диаметр 150 мм)

Параметры:

• Длина полосы: 570 мм (πD + 80 мм запас)
• Ширина полосы: 45 мм
• Отверстия под болты: 2 отверстия диаметром 6 мм на расстоянии 40 мм от каждого края, расстояние между отверстиями 20 мм

Построение: Прямоугольник 45×570 мм. На расстоянии 40 мм и 60 мм от каждого края (по длинной стороне) отметьте центры отверстий. Просверлите отверстия 6 мм. Согните полосу в кольцо так, чтобы края находили внахлёст 40 мм и отверстия совпали.

Развёртка 4. Скат двухскатного зонта (труба 520×390 мм)

Скат — прямоугольник с загнутым коньком.

Параметры:

• Длина: 990 мм (длинная сторона зонта)
• Ширина: 450 мм (430 мм высота + 20 мм загиб на конёк)
• Линия сгиба конька: на расстоянии 20 мм от длинного края
• Угол загиба: 90-95° (для угла крыши 40-45°)

Построение: Прямоугольник 990×450 мм. Пунктирная линия вдоль длинной стороны на расстоянии 20 мм от края — линия сгиба. После резки согните по линии под углом 90-95°.

Количество: 2 одинаковых ската для двухскатного зонта.

Развёртка 5. Торцевая заглушка (фронтон) для двухскатного зонта

Параметры:

• Форма: равнобедренный треугольник
• Основание: 370 мм (расстояние между скатами у основания)
• Высота: 430 мм
• Припуски по бокам: 12 мм (для загиба под 90° и крепления к скатам)

Построение:

1. Начертите равнобедренный треугольник с основанием 370 мм и высотой 430 мм.
2. По обеим боковым сторонам добавьте полосы шириной 12 мм — это припуски на загиб.
3. Общая ширина заготовки у основания: 370 + 12 + 12 = 394 мм.
4. После резки загните припуски под 90° внутрь.

Количество: 2 заглушки для закрытия торцов двухскатного зонта.

Развёртка 6. Полоса фартука с капельником (труба 520×520 мм)

Параметры:

• Общая ширина: 230 мм
• Длина: 620 мм
• Верхний загиб (крепление к рамке): 20 мм, угол 90° внутрь
• Вертикальная часть фартука: 180 мм
• Нижний загиб (капельник): 30 мм, угол 120-130° наружу

Построение:

1. Прямоугольник 230×620 мм.
2. Пунктирные линии сгиба: на расстоянии 20 мм от верхнего края (горизонтальная линия) и 30 мм от нижнего края (горизонтальная линия).
3. После резки согните: верхний край под 90° внутрь, нижний край под 120-130° наружу.
4. На торцах (короткие стороны 230 мм) сделайте косые срезы под 45° для стыковки углов фартука.

Количество: 4 одинаковых полосы для квадратной трубы 520×520 мм. Для прямоугольной трубы 520×390 мм: 2 полосы длиной 620 мм, 2 полосы длиной 490 мм.

Профессиональные жестянщики используют специализированное ПО для автоматического построения развёрток сложных форм (например, SolidWorks Sheet Metal, AutoCAD). Для домашнего изготовления достаточно карандаша, линейки, циркуля и калькулятора. Главное — тщательность в измерениях.

Как проверить правильность развёртки перед резкой металла

Метод 1. Картонный прототип:

1. Постройте развёртку в натуральную величину на картоне.
2. Вырежьте, согните по линиям сгиба, склейте скотчем.
3. Проверьте размеры готовой детали — они должны совпадать с расчётными.
4. Если картонная модель сошлась — переносите разметку на металл.

Метод 2. Расчётная проверка:

1. Для конуса: длина окружности основания = 2πR. Для конуса R_осн=142,5 мм: L = 2×3,14×142,5 = 894 мм.
2. Длина дуги развёртки = 2πR_круг × (угол/360°). Для развёртки R=200 мм, угол 256°: L = 2×3,14×200 × (256/360) = 896 мм. Совпадает в пределах погрешности ✓
3. Для прямоугольных деталей: сумма всех участков (с учётом загибов) должна равняться общей длине заготовки.

Если расчёты сходятся — развёртка верна.

Программы для построения развёрток (для продвинутых):

• SketchUp (бесплатная версия) — простое 3D-моделирование, можно построить модель колпака и вручную развернуть грани в плоскость.
• Fusion 360 (бесплатно для любителей) — функция Sheet Metal автоматически создаёт развёртки из 3D-моделей.
• FreeCAD (полностью бесплатный) — есть модуль Sheet Metal для работы с листовым металлом.

Для большинства домашних мастеров проще начертить развёртки вручную на миллиметровке или разлинованной бумаге формата А3-А2. Это занимает 20-30 минут, но гарантирует понимание геометрии деталей.

Готовые чертежи для скачивания: В интернете есть множество готовых чертежей колпаков стандартных размеров в форматах PDF и DWG. Поищите по запросам «чертеж дымника 150 мм», «развёртка колпака на трубу 520×390». Но всегда проверяйте соответствие размеров вашей трубе — стандарты бывают разные.

Если вы изготавливаете колпак для нестандартной трубы или хотите уникальный дизайн, рассмотрите заказ готового изделия у производителя. Например, многие компании предлагают изготовление по индивидуальным размерам с минимальной наценкой 20-30% к стандартным моделям.

Установка колпака на дымоход: инструкция по монтажу

Монтаж колпака на дымоход — финальный и один из самых ответственных этапов. Неправильная установка сводит на нет все усилия по изготовлению: колпак может сорвать ветром, он может перекрыть тягу или начать дымить. Работа на высоте 5-10 метров требует строгого соблюдения техники безопасности.

Установка занимает от 30 минут (простой колпак на круглую трубу) до 2-3 часов (сложный колпак с фартуком на кирпичную трубу). Главное правило: никогда не работайте в одиночку — минимум один помощник на земле обязателен.

Общая последовательность монтажа:

1. Подготовка: Проверка погоды, подготовка инструмента и страховки, осмотр трубы.
2. Подъём на крышу: Использование надёжной лестницы и страховочного пояса.
3. Очистка трубы: Удаление сажи, грязи, старого раствора с верхней части трубы.
4. Примерка колпака: Проверка соответствия размеров, выявление зазоров.
5. Крепление: Фиксация колпака одним из способов (хомут, анкеры, раствор).
6. Проверка: Контроль надёжности крепления, вертикальности, отсутствия люфтов.
7. Тестирование тяги: Растопка печи/котла, проверка отсутствия задымления.

Условия для монтажа:

• Погода: Сухо, температура выше +5°С, ветер не более 10 м/с (умеренный). В дождь, снег, гололёд, сильный ветер монтаж запрещён — риск падения возрастает в 5-10 раз.
• Время суток: Светлое время, минимум 2 часа до заката. Работа в темноте на крыше крайне опасна.
• Состояние печи: Печь/котёл должны быть холодными (не топились минимум 8-12 часов). Труба не должна быть горячей — риск ожогов.
• Доступ к трубе: Безопасный путь к трубе по крыше, отсутствие скользких участков, надёжная точка для страховки.

Инструменты и материалы для монтажа:

• Гаечные ключи 10, 13 мм (для затяжки хомутов и болтов)
• Отвёртка или шуруповёрт
• Перфоратор с буром 8-10 мм (если крепление на анкеры в кирпич)
• Уровень строительный 400-600 мм
• Рулетка
• Монтажная пена или цементный раствор (для кирпичных труб)
• Герметик термостойкий (опционально)
• Ветошь для очистки трубы

Пошаговая инструкция по установке:

1. Осмотр трубы перед установкой: Проверьте вертикальность трубы уровнем — отклонение более 5° потребует корректировки положения колпака. Осмотрите верхние ряды кирпичной кладки или состояние металлической трубы — трещины, сколы, прогары должны быть устранены до установки колпака.
2. Очистка посадочного места: Удалите с верхней части трубы сажу, паутину, мусор, остатки старого раствора. Металлическую трубу протрите ветошью. Кирпичную — смахните щёткой, смочите водой верхние 2-3 ряда кладки (для лучшего сцепления раствора, если используете).
3. Примерка без крепления: Наденьте колпак на трубу, проверьте плотность посадки. Зазор 2-5 мм — норма, более 10 мм — нужна прокладка или герметизация. Для круглых труб хомут должен затягиваться с усилием, но не деформировать трубу.
4. Выравнивание: Установите колпак строго вертикально и отцентрируйте. Свесы зонта должны быть одинаковыми со всех сторон (отклонение не более 10-15 мм). Проверьте уровнем горизонтальность основания колпака — перекос приведёт к неравномерной нагрузке на стойки.
5. Фиксация: Закрепите колпак выбранным способом (см. раздел "Способы крепления" ниже). Для хомутов: затягивайте болты постепенно, крест-накрест, чтобы не создать перекос. Для анкеров: сверлите отверстия строго перпендикулярно поверхности кладки.
6. Герметизация стыков (опционально): Если есть зазоры между колпаком и трубой (особенно для колпаков с фартуком), заполните их термостойким герметиком или тонким слоем цементного раствора. Не переусердствуйте: толстый слой раствора может треснуть от перепадов температуры.
7. Финальная проверка надёжности: Попробуйте покачать колпак руками в разные стороны. Люфт более 5-10 мм недопустим — ветровая нагрузка оторвёт колпак. Затяните крепления до упора (но без фанатизма — можно сорвать резьбу или деформировать металл).

Согласно СП 7.13130.2013 "Отопление, вентиляция и кондиционирование воздуха", все элементы дымовых систем должны выдерживать ветровую нагрузку соответствующую климатическому району. Для большинства регионов России это 30-50 кг/м (ветер 20-25 м/с). Колпак площадью 0,8 м испытывает нагрузку до 40 кг при сильном ветре — крепление должно это выдерживать.

Особенности установки разных типов колпаков:

Конусный колпак на круглую трубу

Самый простой монтаж. Хомут надевается на трубу, затягивается болтами. Время установки 15-20 минут. Критично: затягивайте болты равномерно с двух сторон, чтобы хомут не перекосило.

Двухскатный домик на прямоугольную трубу

Рамка-основание надевается на трубу, выравнивается по центру. Крепление — анкерные болты в кирпичную кладку (4-6 штук) или раствор по периметру. Время установки 40-60 минут. Сложность: нужно точно выровнять рамку горизонтально, иначе зонт будет кривым.

Колпак с фартуком на кирпичную трубу

Наиболее трудоёмкий монтаж. Фартук надевается на трубу, рамка фиксируется анкерами или раствором. Стык фартука с кладкой герметизируется. Время установки 1,5-2 часа. Важно: капельник фартука должен свисать за край кладки минимум на 30 мм.

Типичные проблемы при установке и их решения:

После установки обязательно:

• Уберите весь инструмент и мусор с крыши — оставленный ключ может упасть и травмировать кого-то
• Сфотографируйте установленный колпак со всех сторон — фото пригодится для контроля состояния в будущем
• Протопите печь/котёл на малой мощности (30-40% от обычной) и проверьте тягу — если дым не идёт, всё в порядке
• Через 2-3 дня поднимитесь на крышу и проверьте крепления — возможно ослабление от вибраций при первых топках

Если у вас нет опыта работы на высоте или вы сомневаетесь в своих силах, наймите профессионалов. Стоимость установки колпака — 1500-3500 рублей (в зависимости от высоты и сложности). Это намного дешевле, чем лечение переломов после падения с крыши.

Требования безопасности при установке

Работа на крыше — зона повышенной опасности. По статистике Ростехнадзора, 12-15% несчастных случаев в частном строительстве связаны с падениями с высоты при работах на кровле. Большинство травм происходит из-за пренебрежения элементарными правилами безопасности.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО:

• Работать на крыше в одиночку без помощника на земле
• Подниматься на крышу в состоянии алкогольного опьянения или при плохом самочувствии (головокружение, повышенное давление)
• Работать в дождь, снег, гололёд, при ветре более 10 м/с
• Использовать неисправные лестницы (трещины, гнилые ступени, шаткость)
• Работать на скользкой обуви (кроссовки, резиновые сапоги без протектора)
• Оставлять инструмент на краю крыши (может упасть вниз)
• Работать с горячей трубой (печь топилась менее 8 часов назад)

Обязательные требования по безопасности:

1. Страховочный пояс: Промышленный страховочный пояс с карабином и тросом длиной 5-10 метров. Трос крепится к коньку крыши, дымовой трубе (если она достаточно прочная) или специальному анкеру. Стоимость пояса от 1500 рублей, но жизнь дороже. ГОСТ 12.4.089-86 требует применения страховки при работе на высоте более 1,8 метра.
2. Надёжная лестница: Приставная лестница должна быть установлена под углом 70-75° к горизонту (соотношение 1:4 — если высота 4 метра, отступ от стены 1 метр). Верхний край лестницы выступает над краем крыши минимум на 1 метр. Нижний край фиксируется упором или помощник держит лестницу.
3. Правильная обувь: Обувь с мягкой подошвой и глубоким протектором (треккинговые ботинки, рабочая обувь). Жёсткая кожаная подошва скользит по металлической кровле. Проверьте сцепление с кровельным материалом перед подъёмом.
4. Защита рук и глаз: Перчатки обязательны (защита от острых краёв металла и занос). Очки рекомендованы — защита от попадания пыли, стружки, птичьего помёта в глаза.
5. Помощник на земле: Минимум один человек должен находиться внизу, следить за вашим состоянием, подавать инструмент. В случае ЧП он вызовет скорую. Обеспечьте связь — рация или мобильный телефон.

Согласно "Правилам по охране труда при работе на высоте" (Приказ Минтруда России №782н от 16.11.2020), работы на высоте более 1,8 м без защитных ограждений требуют применения систем обеспечения безопасности (страховочные пояса, анкерные линии). Нарушение правил влечёт штраф 30 000 - 40 000 руб для граждан, до 200 000 руб для должностных лиц.

Специфические риски при установке колпака:

Падение с крыши

Самый опасный риск. Падение с высоты 5-7 метров в 40% случаев приводит к переломам позвоночника, таза, черепно-мозговым травмам. Профилактика: страховочный пояс, нескользкая обувь, работа в хорошую погоду, трезвость.

Ожоги от горячей трубы

Металлическая труба остывает 6-8 часов, кирпичная — 10-12 часов после топки. Прикосновение к трубе температурой 80-100°С вызывает ожог 2-й степени за 2-3 секунды. Профилактика: проверяйте температуру трубы рукой на расстоянии 5-10 см (чувствуется жар), используйте термометр.

Порезы об острые края металла

Свежесрезанная оцинковка имеет остроту бритвы — глубокие порезы за долю секунды. Профилактика: обработка краёв напильником, обязательные перчатки, аккуратность при установке.

Отравление угарным газом

Если печь топилась недавно, в трубе может остаться угарный газ (CO). При наклоне над трубой можно вдохнуть концентрированную дозу. Профилактика: не наклоняйтесь над отверстием трубы, работайте с наветренной стороны.

Солнечный удар

Работа на металлической крыше в солнечный день — температура воздуха на 10-15°С выше, чем на земле. Риск перегрева и обезвоживания. Профилактика: головной убор, питьевая вода, перерывы каждые 30-40 минут, работа утром или вечером.

Действия в экстренных ситуациях:

• Если почувствовали головокружение: Немедленно сядьте на крышу, держитесь за конёк или трубу. Позовите помощника. Не пытайтесь спуститься в таком состоянии — высок риск упасть. Дождитесь улучшения состояния или помощи.
• Если начали скользить: Попытайтесь лечь плашмя на крышу, руками и ногами зацепитесь за любые выступы (конёк, труба, скат). Кричите помощнику. Страховочный трос должен остановить падение.
• Если упал инструмент: Кричите "Осторожно!" громко и чётко, чтобы предупредить людей внизу. Не пытайтесь поймать падающий инструмент — можете потерять равновесие.
• Если сорвался колпак на ветру: Не пытайтесь его поймать — металлический колпак весом 3-5 кг с острыми краями, летящий со скоростью ветра, может серьёзно травмировать. Отпустите, купите новый.

Требования к работам на кровле согласно СНиП и ГОСТ

Основные нормативные документы:

• СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования" — регламентирует работы на высоте, требования к лестницам, стремянкам, страховочным системам.
• ГОСТ 12.4.089-86 "Система стандартов безопасности труда. Пояса предохранительные" — технические требования к страховочным поясам.
• Приказ Минтруда России №782н "Правила по охране труда при работе на высоте" — актуальный документ 2020 года, обязателен к исполнению.

Ключевые требования:

• Работы на высоте более 5 метров должны выполняться с применением лесов, подмостей или люлек (для профессионалов).
• При работе с крыши с уклоном более 20° обязательны страховочные системы и трапы.
• Минимальная прочность страховочного троса — 2400 кгс (для веса человека до 100 кг с коэффициентом запаса 24).
• Запрещены работы на высоте при ветре более 15 м/с, гололёде, тумане с видимостью менее 50 метров.

Для частных лиц эти нормы носят рекомендательный характер, но разумно их придерживаться — они написаны на основе анализа тысяч несчастных случаев.

Первая помощь при типичных травмах:

• Порез: Промыть чистой водой, обработать перекисью водорода или хлоргексидином, наложить стерильную повязку. Если порез глубокий (видны ткани, сильное кровотечение) — жгут выше раны, вызвать скорую.
• Ожог: Подставить под холодную проточную воду на 10-15 минут. Наложить сухую стерильную повязку. НЕ используйте масло, сметану, спирт — усугубят ожог.
• Падение с высоты: Не перемещать пострадавшего! Вызвать скорую. Если человек без сознания, но дышит — повернуть на бок (профилактика западения языка). Если не дышит — сердечно-лёгочная реанимация до приезда врачей.

Итоговый чек-лист безопасности перед подъёмом на крышу:

• ☑ Погода подходящая (сухо, ветер менее 10 м/с)
• ☑ Есть помощник на земле
• ☑ Страховочный пояс надет и проверен
• ☑ Лестница надёжно установлена
• ☑ Обувь нескользкая
• ☑ Печь холодная (не топилась более 8 часов)
• ☑ Инструмент в сумке/ведре (не в руках)
• ☑ Мобильный телефон заряжен и с собой
• ☑ Трезвость и хорошее самочувствие

Если хотя бы один пункт не выполнен — отложите работу. Экономия 2-3 часов не стоит риска для жизни.

Способы крепления

Способ крепления колпака зависит от типа трубы, материала колпака, климатических условий и доступных инструментов. Главное требование: крепление должно выдерживать ветровую нагрузку 30-50 кг/м без деформации и отрыва.

Существует 5 основных способов крепления колпаков к дымоходам. Каждый имеет свои преимущества, недостатки и область применения.

Способ 1. Обжимной хомут (для круглых металлических труб)

Принцип: Металлическая полоса шириной 40-50 мм оборачивается вокруг трубы, затягивается болтами М6-М8, создавая плотный обхват. К хомуту заклёпками крепятся стойки колпака.

Преимущества:

• Самый простой и быстрый способ (установка 10-15 минут)
• Не требует сверления трубы или кладки
• Легко демонтируется для чистки дымохода
• Регулируется по диаметру (±5-10 мм от номинала)
• Низкая стоимость (болты + полоса металла = 50-80 рублей)

Недостатки:

• Работает только на круглых трубах
• Хомут может ослабнуть со временем от вибраций (нужна подтяжка раз в год)
• При сильной затяжке может деформировать тонкостенную трубу (менее 0,5 мм)
• На трубах с выпуклыми швами (некоторые сэндвич-трубы) хомут может не плотно прилегать

Технология установки:

1. Наденьте хомут на трубу на расстоянии 40-60 мм от верхнего края.
2. Совместите отверстия на концах хомута, вставьте болты М6×20 мм.
3. Затяните гайки крест-накрест (сначала одну на 50%, вторую на 50%, затем обе до упора).
4. Проверьте, что хомут не проворачивается на трубе (попытайтесь повернуть рукой — должен сидеть плотно).
5. Установите колпак со стойками, закреплёнными к хомуту заклёпками.

Критично: Используйте контргайки или гровер-шайбы — обычные гайки откручиваются от вибраций через 1-2 месяца.

Способ 2. Анкерное крепление (для кирпичных и блочных труб)

Принцип: Рамка-основание колпака крепится к кирпичной кладке анкерными болтами или дюбелями длиной 60-80 мм, ввинченными в швы или тело кирпича.

Преимущества:

• Максимально надёжное крепление (выдерживает ураганные ветры до 40 м/с)
• Не ослабевает со временем
• Подходит для труб любой формы (квадратные, прямоугольные, круглые кирпичные)
• Не требует дополнительных хомутов или стяжек

Недостатки:

• Требует перфоратор для сверления кирпича
• Сверление ослабляет кладку (особенно старую, более 30 лет)
• Сложно демонтировать (анкеры остаются в кладке)
• Нельзя использовать на трубах с трещинами в кладке
• Дороже других способов (анкеры 50-80 руб/шт, нужно 4-6 штук)

Технология установки:

1. Наденьте рамку колпака на трубу, выровняйте по центру и горизонтали.
2. Маркером отметьте на кладке точки крепления (4 точки по углам рамки + 2 на длинных сторонах для труб более 500 мм).
3. Снимите рамку, перфоратором просверлите отверстия глубиной 60 мм и диаметром 8 мм. Важно: сверлите в швы кладки, а не в тело кирпича — меньше риск раскола.
4. Очистите отверстия от пыли (продуйте или прочистите проволокой).
5. Вставьте анкерные болты или дюбели с шурупами.
6. Установите рамку, совместите отверстия в рамке с анкерами, затяните гайки или закрутите шурупы.

ВАЖНО: Не сверлите кирпичи с трещинами — они расколются. Выбирайте целые кирпичи или швы.

Способ 3. Крепление на раствор (для кирпичных труб, редко используется)

Принцип: Рамка колпака или фартук устанавливается на слой цементного раствора М150-М200, который затвердевает и удерживает конструкцию. Дополнительно можно вмуровать металлические штыри в швы кладки для усиления.

Преимущества:

• Не требует специального инструмента (только мастерок и ёмкость для раствора)
• Не ослабляет кладку сверлением
• Хорошо герметизирует стык колпака с трубой (защита от затекания воды)
• Дёшево (раствор стоит 50-100 руб на один колпак)

Недостатки:

• Долго (раствор набирает прочность 3-7 суток)
• Невозможно быстро демонтировать для чистки
• Раствор трескается от перепадов температуры (срок службы 5-8 лет)
• Слабое крепление при сильных ветрах (только для лёгких колпаков до 5 кг)
• Нельзя работать при температуре ниже +5°С (раствор замёрзнет до затвердевания)

Технология:

1. Очистите верхнюю часть трубы от пыли, смочите водой.
2. Приготовьте цементно-песчаный раствор (1 часть цемента М400 : 3 части песка + вода до консистенции густой сметаны).
3. Нанесите слой раствора толщиной 15-20 мм на верхние ряды кладки по периметру.
4. Установите рамку колпака, вдавите в раствор, выровняйте по уровню.
5. Заполните зазоры между рамкой и кладкой раствором, загладьте мастерком с уклоном от трубы (для стока воды).
6. Не нагружайте колпак 3-5 суток до полного затвердевания раствора.

Совет: Для усиления вбейте в швы кладки 4-6 металлических штырей (арматура 6-8 мм, длина 80-100 мм) на глубину 50-60 мм. Рамку наденьте на штыри, зафиксируйте раствором. Это увеличит прочность в 2-3 раза.

Способ 4. Крепление на кронштейнах (для больших кирпичных труб)

Принцип: К кладке анкерами крепятся 4-6 металлических кронштейнов (угольники или полосы), на которые устанавливается рамка колпака. Кронштейны распределяют нагрузку и усиливают крепление.

Применение: Для тяжёлых колпаков (более 10 кг), больших труб (более 640×640 мм), регионов с сильными ветрами.

Преимущества:

• Максимальная прочность (выдерживает колпаки весом до 30 кг)
• Равномерное распределение нагрузки на кладку
• Возможность точной регулировки горизонтали рамки (регулировочные гайки на кронштейнах)
• Удобный демонтаж колпака (открутить рамку от кронштейнов)

Недостатки:

• Сложность изготовления кронштейнов (нужна сварка или гибка металла)
• Дорого (кронштейны + анкеры = 400-600 рублей)
• Долго (установка 1,5-2 часа)
• Видимые элементы крепления (снижает эстетику)

Технология: Аналогична анкерному креплению, но сначала устанавливаются кронштейны, затем на них монтируется рамка колпака на болтах.

Способ 5. Комбинированное крепление (для колпаков с фартуком)

Принцип: Фартук крепится к кладке анкерами, стык герметизируется раствором или герметиком. Рамка крепится к фартуку заклёпками. Сочетание механического и растворного крепления.

Применение: Для колпаков 3-го типа (с защитным фартуком), обеспечивает максимальную защиту кладки и надёжность крепления.

Технология:

1. Установите фартук на трубу, зафиксируйте 4-6 анкерами в кладку.
2. Стык фартука с кладкой загерметизируйте термостойким герметиком или тонким слоем раствора.
3. Прикрепите рамку-основание к верхнему отгибу фартука заклёпками.
4. Установите колпак на рамку.

Испытания прочности крепления колпаков, проведённые ЦНИИСК им. В.А. Кучеренко, показали: обжимной хомут выдерживает ветровую нагрузку до 150 Н (15 кгс), анкерное крепление — до 400 Н (40 кгс), крепление на раствор — до 80 Н (8 кгс). При ветре 25 м/с (шторм) на колпак площадью 0,8 м действует сила около 250 Н (25 кгс) — крепление на раствор не выдержит.

Выбор способа крепления:

• Круглая металлическая труба диаметром 80-300 мм: Обжимной хомут — оптимальный выбор.
• Квадратная/прямоугольная кирпичная труба до 520×520 мм: Анкерное крепление (4-6 анкеров).
• Большая кирпичная труба более 640×640 мм: Кронштейны + анкеры для распределения нагрузки.
• Лёгкий декоративный колпак до 3 кг в защищённом от ветра месте: Можно на раствор (дёшево и просто).
• Колпак с защитным фартуком: Комбинированное крепление (анкеры + раствор/герметик).

Если у вас стандартная труба и вы хотите избежать возни с креплением, рассмотрите готовые решения с продуманным крепежом. Например, современные дымники Модерн комплектуются универсальным крепежом для разных типов труб, что упрощает монтаж.

Усиление крепления для регионов с сильными ветрами

Если ваш дом находится в регионе с частыми ветрами более 20 м/с (степь, побережье, горы), стандартного крепления может быть недостаточно. Меры усиления:

• Увеличьте количество точек крепления: Вместо 4 анкеров используйте 6-8.
• Добавьте диагональные раскосы: Соедините стойки колпака крест-накрест тонкими полосами металла 10×100 мм — это предотвратит раскачивание.
• Используйте анкеры большего диаметра: Вместо 8 мм берите 10 мм, вместо длины 60 мм — 80-100 мм.
• Дублируйте крепление: Анкеры + дополнительная фиксация проволочными растяжками от зонта к выступам кладки.
• Снижайте парусность: Вместо глухого зонта используйте решётчатый или с отверстиями — ветер частично проходит сквозь него, снижая нагрузку на 20-30%.

В экстремальных условиях (ветер регулярно более 30 м/с) лучше отказаться от высоких декоративных колпаков в пользу низких защитных козырьков.

Контроль качества крепления:

• После установки попробуйте раскачать колпак руками с усилием 10-15 кг — люфт не более 5 мм допустим
• Проверьте затяжку всех болтов и гаек — они должны быть затянуты до упора (но без срыва резьбы)
• Через неделю после установки поднимитесь на крышу и повторно затяните все соединения — возможно ослабление от усадки
• Раз в год (весной после ветреной зимы) проверяйте крепления, подтягивайте ослабшие

Правильно установленный колпак с надёжным креплением прослужит 15-25 лет без ремонта. Экономия на крепеже (дешёвые болты, мало анкеров) приведёт к тому, что через 2-3 года колпак сорвёт ветром — придётся покупать и устанавливать новый.

Нормативы установки

Нормативы установки колпаков на дымоходы регламентируются несколькими документами: СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование", СП 7.13130.2013, а также региональными строительными нормами. Эти документы определяют минимальные требования к высоте дымохода над кровлей, расстояниям до конька и допустимым конструкциям колпаков.

Важно понимать: нормативы написаны для обеспечения безопасности и эффективной работы дымохода. Их нарушение может привести к задымлению помещений, обратной тяге или возгоранию.

Основные требования СНиП 41-01-2003 к высоте дымохода:

• Над плоской кровлей: минимум 500 мм от поверхности кровли до верха трубы
• При расстоянии до конька менее 1,5 м: труба должна возвышаться минимум на 500 мм над коньком
• При расстоянии до конька 1,5-3 м: верх трубы не ниже уровня конька (вровень или выше)
• При расстоянии более 3 м от конька: верх трубы не ниже линии, проведённой от конька вниз под углом 10° к горизонту

Требования к установке колпака:

1. Зазор между зонтом и срезом трубы: Минимум 100 мм для твердотопливных печей и каминов, минимум 80 мм для газовых котлов. Обоснование: слишком низкий зонт перекрывает выход дымовых газов, создавая избыточное сопротивление и ухудшая тягу на 15-30%.
2. Площадь зонта относительно сечения трубы: Площадь зонта должна быть в 1,5-2 раза больше площади сечения трубы. Для круглой трубы диаметром 150 мм (площадь 177 см) зонт должен быть диаметром 285-340 мм (площадь 265-355 см). Меньший зонт не защищает, больший — создаёт чрезмерное сопротивление.
3. Свес зонта за край трубы: Минимум 50 мм со всех сторон для круглых труб, 80-100 мм для кирпичных. Это предотвращает попадание осадков на стенки трубы и кладку.
4. Материал колпака: Для газовых котлов запрещено использование медных колпаков (медь реагирует с конденсатом, содержащим серную кислоту). Для твердотопливных печей — любой негорючий материал.
5. Конструкция для газовых котлов: СП 60.13330.2016 запрещает использование глухих колпаков (дефлекторов) на дымоходах газовых котлов — только открытые зонты-козырьки. Причина: дефлектор может создать избыточное сопротивление и спровоцировать выброс угарного газа в помещение.

Согласно статистике МЧС России, 18% случаев отравления угарным газом в частных домах связаны с неправильной установкой дымоходных устройств — слишком низкий колпак, перекрытое сечение дымохода, установка дефлектора на газовый котёл. В 2023 году зафиксировано 127 таких случаев с 23 летальными исходами.

Требования к креплению согласно нормативам:

• Крепление должно выдерживать ветровую нагрузку согласно карте ветровых районов СП 20.13330.2016. Для большинства регионов России это 30-50 кг/м (ветер 20-25 м/с)
• Минимум 4 точки крепления для колпаков на трубах до 400×400 мм, минимум 6 точек для труб более 500×500 мм
• Анкеры или болты крепления должны входить в кладку минимум на 50 мм
• Запрещено крепление только на раствор без механического крепежа для колпаков тяжелее 5 кг или в регионах с ветровой нагрузкой более 30 кг/м

Специфические требования для разных типов отопительных приборов:

Расстояния до горючих конструкций (СНиП 41-01-2003):

• От наружной поверхности кирпичной трубы до деревянных стропил, обрешётки — минимум 130 мм для труб с изоляцией, 250 мм для неизолированных
• От металлической трубы до деревянных элементов — минимум 500 мм или изоляция негорючим материалом (базальтовая вата) толщиной 100 мм
• Колпак не должен соприкасаться с кровельным покрытием, минимальный зазор 50 мм

Требования для многоквартирных домов и коттеджных посёлков

В многоквартирных домах и организованных коттеджных посёлках могут действовать дополнительные требования:

• Единый архитектурный стиль: Застройщик или ТСЖ может требовать колпаки определённого цвета и формы для сохранения общего облика зданий.
• Согласование с управляющей компанией: В многоквартирных домах установка или замена колпака на общедомовом дымоходе требует согласования с УК и соседями.
• Ограничения по высоте: В исторических центрах городов могут быть ограничения по высоте дымоходов и размерам колпаков (региональные нормы градостроительства).
• Запрет на изменение фасада: В домах-памятниках архитектуры любые изменения внешнего вида требуют согласования с комитетом по охране памятников.

Перед установкой колпака в МКД или КП уточните требования в управляющей компании или администрации посёлка.

Региональные особенности нормативов:

• Северные регионы (Якутия, Ямал, Таймыр): Усиленные требования к ветровым нагрузкам (до 80 кг/м), рекомендуются низкие колпаки-козырьки вместо высоких дефлекторов
• Прибрежные зоны (Владивосток, Калининград, Сочи): Требования к коррозионной стойкости материалов (нержавейка или медь, оцинковка служит 5-8 лет вместо 15-20)
• Лесные районы с высокой пожароопасностью: Обязательная установка искрогасителей на твердотопливных печах (сетка с ячейкой 3-5 мм)
• Исторические центры городов: Ограничения по цвету (обычно тёмные тона) и форме (запрет на современные дефлекторы)

Штрафы за нарушение нормативов:

• Нарушение правил пожарной безопасности (неправильная установка колпака на твердотопливной печи) — штраф 2000-3000 рублей для физических лиц (ст. 20.4 КоАП РФ)
• Самовольное изменение фасада МКД — штраф 1000-2000 рублей + обязанность устранить нарушение
• В случае пожара или отравления угарным газом из-за неправильной установки — уголовная ответственность по ст. 109, 118 УК РФ (причинение смерти или вреда здоровью по неосторожности)

Практический совет: Если вы сомневаетесь в соответствии своего колпака нормативам, пригласите специалиста-печника или пожарного инспектора для консультации. Платная консультация стоит 1500-3000 рублей, но избавит от риска штрафов и, главное, обеспечит безопасность.

Проверка правильности установки

Проверка правильности установки — обязательный этап, который нельзя пропускать. Даже небольшие ошибки (перекос на 10-15 мм, недотянутый болт, зазор 5 мм) через 2-3 месяца эксплуатации превращаются в серьёзные проблемы: колпак начинает дребезжать, появляется обратная тяга, возникает коррозия.

Проверку проводят в три этапа: сразу после установки (визуальный и механический контроль), после первой топки (функциональный контроль тяги), через неделю эксплуатации (контроль надёжности крепления).

Этап 1. Визуально-механическая проверка (сразу после установки)

Что проверяем:

1. Вертикальность стоек: Приложите уровень к каждой стойке. Отклонение от вертикали более 3-5° недопустимо — колпак будет испытывать неравномерную нагрузку. Как исправить: ослабьте крепление рамки, выровняйте, затяните заново.
2. Горизонтальность зонта: Положите уровень на зонт в двух перпендикулярных направлениях. Перекос более 5-7° создаёт зону, где скапливается вода и снег. Как исправить: подогните лапки стоек или отрегулируйте рамку.
3. Симметричность свесов: Рулеткой измерьте расстояние от края трубы до края зонта с четырёх сторон. Разница более 15-20 мм говорит о смещении колпака от центра. Последствия: с одной стороны осадки будут затекать под зонт.
4. Зазор между зонтом и трубой: Измерьте расстояние от верхнего среза трубы до нижней точки зонта. Должно быть минимум 100 мм для твердотопливных, 80 мм для газовых. Критично: меньший зазор ухудшает тягу на 20-40%.
5. Отсутствие люфтов: Возьмитесь за зонт, попробуйте покачать в разные стороны с усилием 10-15 кг. Допустимый люфт 3-5 мм, больше — крепление слабое. Как исправить: затяните болты хомута, добавьте заклёпки на стойки.
6. Целостность покрытия: Осмотрите металл на предмет царапин, вмятин, сколов краски. Повреждения защитного слоя — очаги будущей коррозии. Как исправить: обработайте царапины цинкосодержащей краской или автомобильной антикоррозионной грунтовкой.

Проверка крепления (механический тест):

• Хомут на круглой трубе: Попытайтесь провернуть колпак вокруг оси трубы руками. Не должен проворачиваться даже при сильном усилии. Если проворачивается — подтяните болты хомута или добавьте прокладку из резины между хомутом и трубой.
• Анкеры в кирпичной кладке: Попробуйте пошевелить каждый анкер отвёрткой или гаечным ключом. Люфт недопустим — анкер должен сидеть плотно. Если анкер шатается, выкрутите его, заполните отверстие цементным раствором или эпоксидной смолой, через сутки установите анкер заново.
• Заклёпки на стойках: Попробуйте провернуть заклёпку пассатижами. Правильно расклёпанная заклёпка не проворачивается. Если проворачивается — высверлите, замените новой.
• Раствор (если использовался): Простучите молотком места соединения рамки с кладкой. Звук должен быть глухим (раствор плотный), а не звонким (пустоты под раствором). Пустоты приведут к отслоению через 1-2 года.

Этап 2. Функциональная проверка тяги (после первой топки)

Через 2-3 часа после установки колпака растопите печь или котёл на минимальной мощности (30-40% от обычной) и проверьте работу дымохода.

1. Проверка тяги в топке: Откройте дверцу топки на 3-5 см. Дым должен идти вверх в дымоход, а не валить в помещение. Если дым идёт в комнату — тяга недостаточна, колпак установлен неправильно (слишком низко или перекрывает сечение).
2. Тест бумагой: Поднесите зажжённую свечу или тонкую бумагу к дверце топки. Пламя/бумага должны заметно отклоняться в сторону топки (засасывается воздух). Слабое отклонение или отклонение наружу — плохая тяга.
3. Визуальный контроль дыма из трубы: Попросите помощника посмотреть на трубу с земли. Дым должен выходить равномерно, без завихрений у зонта. Если дым «упирается» в зонт и стелется вниз по трубе — зонт слишком низкий или слишком большой.
4. Проверка конденсата: Через 30-40 минут топки осмотрите нижнюю сторону зонта. Капли конденсата допустимы для газовых котлов (низкая температура дымовых газов), но недопустимы для твердотопливных печей при нормальной тяге. Конденсат на твердотопливной печи — признак слабой тяги.
5. Тест на обратную тягу: Откройте окно с наветренной стороны дома, создав сквозняк. Дым не должен пойти обратно в помещение. Если пошёл — колпак создаёт избыточное сопротивление или установлен слишком низко.

Испытания 85 дымоходов с различными колпаками, проведённые НИИ Сантехники в 2021 году, показали: снижение высоты зонта на каждые 10 мм ниже нормы уменьшает тягу на 4-7%. Колпак, установленный на высоте 50 мм вместо рекомендованных 100 мм, снижает тягу на 20-35%, что приводит к задымлению при сильном ветре.

Нормальные показатели тяги:

• Скорость потока воздуха в трубе: 0,15-0,25 м/с для газовых котлов, 0,25-0,5 м/с для твердотопливных печей
• Разрежение в дымоходе: 10-20 Па (Паскалей) — измеряется тягомером
• Время сгорания газеты (тест на тягу): газета формата А4, помещённая в топку, должна сгореть за 5-8 секунд при хорошей тяге

Если тяга слабая: Снимите колпак и проверьте тягу без него. Если без колпака тяга хорошая — проблема в колпаке (слишком низкий, слишком большой, перекрывает сечение). Если и без колпака тяга слабая — проблема в дымоходе (засор, недостаточная высота, негерметичность).

Этап 3. Контрольная проверка через неделю эксплуатации

Вибрации от работы дымохода, ветровые нагрузки и перепады температуры могут ослабить крепления за первые дни эксплуатации.

1. Повторная затяжка крепежа: Поднимитесь на крышу, проверьте и подтяните все болты, гайки, хомуты. Особенно важно для обжимных хомутов — они могут ослабнуть на 10-20% от первоначальной затяжки.
2. Проверка на дребезг: В ветреную погоду (ветер 5-10 м/с) прислушайтесь — колпак не должен дребезжать, стучать, издавать металлический звон. Дребезг — признак слабого крепления или резонанса конструкции.
3. Осмотр стыков: Проверьте герметичность стыков зонта с стойками, стоек с рамкой. Зазоры более 2-3 мм приведут к затеканию воды и ускоренной коррозии.
4. Проверка осадков: После дождя осмотрите зону под зонтом — не должно быть луж воды на рамке или верхних рядах кладки. Вода — признак недостаточного свеса зонта или негерметичности конька (для двухскатных колпаков).

Чек-лист финальной проверки:

• ☑ Колпак стоит вертикально, зонт горизонтален (проверено уровнем)
• ☑ Свесы зонта одинаковые со всех сторон (±15 мм)
• ☑ Зазор между зонтом и трубой 100+ мм
• ☑ Люфт при раскачивании менее 5 мм
• ☑ Все болты и гайки затянуты, контргайки установлены
• ☑ Заклёпки расклёпаны до упора, не проворачиваются
• ☑ Тяга в печи хорошая, дым не идёт в помещение
• ☑ Дым из трубы выходит свободно, без завихрений у зонта
• ☑ После недели эксплуатации крепления подтянуты
• ☑ Колпак не дребезжит на ветру

Как измерить тягу дымохода самостоятельно

Для точного измерения тяги нужен тягомер (дифференциальный манометр) стоимостью 2000-5000 рублей. Но можно обойтись простыми методами:

Метод 1. Тест свечой:

1. Откройте дверцу топки на 5 см.
2. Поднесите зажжённую свечу к отверстию на расстоянии 5 см.
3. Пламя должно заметно отклоняться внутрь топки (угол 30-45°). Слабое отклонение (менее 20°) — плохая тяга.

Метод 2. Тест газетой:

1. Сверните газету формата А4 в трубочку.
2. Подожгите, поднесите к открытой дверце топки.
3. Газета должна сгореть за 5-8 секунд. Больше 10 секунд — тяга слабая.

Метод 3. Тест дымом (для работающей печи):

1. При работающей печи откройте дверцу на 1-2 см.
2. Дым не должен идти в комнату. Даже слабый запах дыма в помещении — признак недостаточной тяги.

Если все три теста показывают плохую тягу — проблема либо в колпаке, либо в дымоходе.

Документирование установки:

• Сфотографируйте установленный колпак с 4 сторон — фото пригодятся для контроля состояния через год
• Запишите дату установки, затраченные материалы, особенности монтажа (какие крепления, сколько анкеров)
• Сохраните чеки на материалы и крепёж — в случае проблем с коррозией можно будет определить, в материале ли дело
• Если устанавливал мастер — возьмите расписку о выполненных работах с гарантией минимум 1 год

Правильно установленный и проверенный колпак не потребует вмешательства 1-2 года. Первое плановое обслуживание — через год после установки (осмотр, подтяжка крепежа, очистка от сажи).

Типичные ошибки и как их избежать

Типичные ошибки при изготовлении и монтаже колпаков повторяются из раза в раз у 70-80% новичков. Анализ 200+ самодельных колпаков выявил семь критических ошибок, которые приводят к отказу в первый год эксплуатации, снижению тяги или преждевременной коррозии.

Каждая ошибка подробно разобрана с объяснением последствий и способами исправления. Предупреждён — значит вооружён: зная о типичных ошибках, вы их не повторите.

Ошибка №1. Неправильный расчёт размеров — зонт слишком мал или велик

Суть ошибки: Зонт делают "на глазок", без расчётов. В результате зонт либо слишком маленький (свес менее 50 мм, не защищает трубу), либо слишком большой (свес более 150 мм, создаёт избыточное сопротивление тяге).

Последствия:

• Малый зонт: осадки затекают на стенки трубы, кирпичная кладка разрушается от циклов замерзания за 5-7 лет вместо 40-50
• Большой зонт: тяга падает на 20-40%, печь дымит в помещение при сильном ветре, повышенный расход топлива на 10-15%
• Большой зонт на высокой трубе: ветровая нагрузка возрастает в 1,5-2 раза, риск срыва колпака

Как избежать: Используйте формулу расчёта: ширина зонта = диаметр трубы × 1,8-2,0. Для трубы 150 мм: зонт 270-300 мм. Для кирпичной трубы 520×390 мм: зонт 940-1040 × 700-780 мм. Проверьте расчёт на картонном макете перед резкой металла.

Как исправить: Если зонт уже сделан слишком маленький — нарастите края полосами металла 50-80 мм, закрепите заклёпками. Если слишком большой — обрежьте края, но это сложно для конусных и двухскатных зонтов (придётся переделывать).

Ошибка №2. Колпак установлен слишком низко — малый зазор до среза трубы

Суть ошибки: Зонт устанавливают на высоте 30-50 мм от среза трубы вместо рекомендованных 100-120 мм. Это делают для "лучшей защиты от дождя" или из-за коротких стоек.

Последствия:

• Резкое падение тяги на 30-50% — дымовым газам некуда выходить, они "упираются" в зонт
• Задымление помещений при растопке и при сильном ветре
• Обратная тяга — дым идёт обратно в трубу и в дом
• Повышенное отложение сажи на внутренних стенках трубы (на 40-60% больше обычного)
• Для газовых котлов — критическая ошибка, может привести к отравлению угарным газом

Как избежать: Стойки колпака должны обеспечивать зазор минимум 100 мм для твердотопливных печей, 80 мм для газовых котлов. При изготовлении стоек добавьте 20-30 мм запаса — лучше зазор 120 мм, чем 90 мм.

Как исправить: Удлините стойки: отклепайте старые, изготовьте новые на 50-80 мм длиннее, установите. Это займёт 1-1,5 часа, но спасёт от проблем с тягой.

Ошибка №3. Слабое крепление — недостаточно заклёпок или анкеров

Суть ошибки: Экономия на крепеже: ставят 2 заклёпки вместо 4 на стойку, 4 анкера вместо 6 на большую трубу, используют обычные гайки вместо контргаек.

Последствия:

• Через 3-6 месяцев колпак начинает раскачиваться на ветру, дребезжать
• Через 1-2 года колпак срывает ветром (скорость ветра 20-25 м/с уже критична)
• Сорванный колпак падает с крыши — может повредить кровлю, автомобиль, травмировать людей
• Вибрации от слабого крепления разрушают заклёпки и анкеры ускоренными темпами

Как избежать:

• На каждую стойку минимум 2 заклёпки (одна снизу к хомуту/рамке, одна сверху к зонту)
• На шов конуса минимум 4-5 заклёпок с шагом 40-50 мм
• На кирпичную трубу до 520×520 мм минимум 6 анкеров, на трубу 640×640 мм и более — 8-10 анкеров
• Используйте контргайки или гровер-шайбы на всех болтовых соединениях
• Заклёпки расклёпывайте до упора — стержень должен оборваться с щелчком

Как исправить: Добавьте дополнительные заклёпки или анкеры. Это можно сделать без демонтажа колпака: просверлите новые отверстия рядом со старыми (отступ 30-40 мм), поставьте дополнительный крепёж.

Ошибка №4. Использование неподходящих материалов и крепежа

Суть ошибки: Смешивают разные металлы (стальные заклёпки в нержавеющий колпак, медные заклёпки в оцинковку), используют крепёж не по назначению (саморезы вместо заклёпок, чёрные болты вместо оцинкованных).

Последствия:

• Электрохимическая коррозия: Разные металлы в контакте образуют гальваническую пару, один металл разрушается ускоренно. Оцинковка со стальными заклёпками проржавеет в местах крепления за 2-3 года.
• Саморезы вместо заклёпок: Саморезы расшатываются от вибраций за 6-12 месяцев, колпак начинает дребезжать и может сорваться.
• Чёрные (незащищённые) болты: Ржавеют за 1 сезон, через 2-3 года ржавчина переходит на колпак, болты прикипают — невозможно открутить для ремонта.
• Алюминиевые заклёпки в медном колпаке: Алюминий разрушается за 3-5 лет, заклёпки выкрашиваются.

Как избежать: Правило совместимости материалов:

• Оцинкованный колпак → оцинкованные или нержавеющие заклёпки и болты
• Нержавеющий колпак → только нержавеющий крепёж (заклёпки, болты, гайки)
• Медный колпак → медный или латунный крепёж, в крайнем случае нержавеющий
• Никогда: оцинковка + медь, алюминий + медь, чёрная сталь + любой другой металл

Как исправить: Замените несовместимый крепёж на правильный. Это требует полной переклёпки (высверлить старые заклёпки, поставить новые правильные), но иначе через 2-3 года колпак придётся выбросить.

Ошибка №5. Плохая герметичность конька двухскатного зонта

Суть ошибки: При сборке двухскатного колпака скаты соединяют с зазором 3-5 мм или нахлёст менее 15 мм. Через зазоры затекает вода.

Последствия:

• Вода стекает внутрь колпака на рамку и верхние ряды кирпичной кладки
• Кладка намокает, зимой вода замерзает, швы расширяются — кладка разрушается за 10-15 лет вместо 40-50
• Ржавчина на стойках и рамке — коррозия изнутри, которую не видно снаружи
• В сильный дождь вода капает на дымовую заслонку, попадает в топку

Как избежать:

• Нахлёст скатов на коньке минимум 20 мм, оптимально 25-30 мм
• Заклёпки на коньке с шагом 60-80 мм (8-10 штук на конёк длиной 1000 мм)
• После клёпки пройдитесь по коньку герметиком (термостойкий силиконовый до 300°С) — это гарантирует 100% герметичность
• Проверка герметичности: положите колпак на землю, облейте водой из лейки — не должно протекать

Как исправить: Снимите зонт, рассверлите заклёпки на коньке, увеличьте нахлёст до 20-25 мм, переклепайте. Если нахлёст увеличить невозможно (скаты уже короткие) — загерметизируйте шов силиконом или наклейте битумную ленту.

Ошибка №6. Повреждение защитного покрытия при изготовлении

Суть ошибки: При резке, сверлении, гибке царапают оцинковку или полимерное покрытие. Работают на жёстком столе без подложки, используют тупые ножницы (которые мнут металл), не обрабатывают срезы.

Последствия:

• Царапины на оцинковке — очаги коррозии, ржавчина появляется через 1-2 года, через 5-7 лет колпак проржавеет насквозь
• Повреждение полимерного покрытия — потеря декоративности, выцветание, отслоение покрытия
• Острые необработанные края — риск порезов при установке и обслуживании

Как избежать:

• Работайте на мягкой подложке (картон, резина, фанера)
• Используйте острые ножницы по металлу (тупые мнут и царапают)
• После резки обрабатывайте срезы напильником, удаляйте заусенцы
• Царапины на оцинковке немедленно обрабатывайте цинкосодержащей краской (Цинкор, Zinga)
• Не используйте болгарку на оцинковке и нержавейке — сжигает защитное покрытие в зоне реза

Как исправить: Если колпак уже поцарапан — обработайте все царапины цинкосодержащей краской или грунтом. Для нержавейки — используйте грунт для нержавеющих сталей. Это замедлит коррозию в 3-5 раз.

Ошибка №7. Неправильная эксплуатация в первые дни — перегрев колпака

Суть ошибки: Сразу после установки колпака топят печь на полную мощность. Новый колпак не прогрет, резкий перепад температуры (от +20°С до +300-400°С за 15-20 минут) вызывает деформации.

Последствия:

• Тонкий металл (0,5-0,7 мм) может деформироваться — конус становится овальным, двухскатный зонт проседает
• Заклёпки расшатываются от температурных деформаций
• Полимерное покрытие может вздуться или отслоиться от резкого нагрева
• Раствор (если использовался) может потрескаться от резкого нагрева до набора прочности

Как избежать:

• Первые 2-3 топки после установки колпака — на минимальной мощности (30-40% от обычной)
• Постепенно увеличивайте мощность: 1-я топка 30%, 2-я 50%, 3-я 70%, 4-я и далее — 100%
• Если использовали раствор для крепления — не топите печь минимум 3 суток (время набора прочности раствора)
• Для первой топки используйте мелкие сухие дрова — они дают умеренную температуру

Как исправить: Если колпак деформировался — снимите, выправьте киянкой на ровной поверхности, переустановите. Если заклёпки расшатались — добавьте дополнительные в новых местах.

Опрос 180 печников и трубочистов показал: 67% проблем с самодельными колпаками связаны с ошибками №1-№3 (размеры, высота установки, крепление). Исправление этих ошибок на уже установленном колпаке требует 2-4 часов работы на высоте. Гораздо проще учесть их при изготовлении и установке.

Что делать, если после установки появились проблемы:

Дым идёт в помещение

Причина: Колпак перекрывает тягу (слишком низко, слишком большой). Решение: Снимите колпак, проверьте тягу без него. Если без колпака тяга хорошая — удлините стойки на 50-80 мм или уменьшите размер зонта.

Колпак дребезжит на ветру

Причина: Слабое крепление, недостаточно заклёпок/анкеров. Решение: Подтяните все болты и гайки, добавьте по 1-2 заклёпки на каждую стойку, установите диагональные раскосы между стойками.

Появилась ржавчина через 1-2 года

Причина: Повреждение защитного покрытия или несовместимые материалы. Решение: Зачистите ржавчину щёткой по металлу, обработайте преобразователем ржавчины, покрасьте антикоррозионной краской. Если коррозия обширная — замените колпак.

Вода затекает под зонт

Причина: Малый свес зонта или негерметичный конёк. Решение: Для малого свеса — нарастите края зонта полосами металла. Для негерметичного конька — загерметизируйте шов силиконом или битумной лентой.

Колпак покосился (стоит не вертикально)

Причина: Неравномерное крепление или осадка трубы. Решение: Ослабьте крепления, выровняйте колпак по уровню, затяните заново. Если труба осела — требуется ремонт дымохода.

Золотое правило: 90% проблем с колпаками можно предотвратить тщательной подготовкой — правильными расчётами, качественными материалами, аккуратной работой и соблюдением технологии. Экономия 1-2 часов на этапе изготовления оборачивается 5-10 часами ремонта через полгода-год.

Если вы не уверены в своих силах или не хотите рисковать, рассмотрите готовые решения от проверенных производителей. Например, дымники 640×640 мм или дымники 510×510 мм изготовлены с соблюдением всех нормативов, укомплектованы правильным крепежом и имеют гарантию 1-3 года. Стоимость 2500-4500 рублей — разумная цена за избавление от головной боли и гарантию качества.

Топ-7 ошибок при изготовлении и монтаже

Рейтинг критических ошибок составлен на основе анализа 200+ самодельных колпаков и опроса мастеров-печников. Каждая ошибка ранжирована по частоте возникновения, критичности последствий и сложности исправления.

1. Неправильный расчёт размеров зонта (45% случаев) — зонт делают «на глазок», в результате он либо не защищает трубу (свес менее 50 мм), либо душит тягу (свес более 150 мм). Критично: падение тяги на 20-40% или разрушение кладки за 5-7 лет.
2. Слабое крепление (52% случаев) — экономят на заклёпках и анкерах: 2 вместо 4 на стойку, 4 вместо 6 на трубу. Колпак срывает ветром через 1-2 года. Опасно: падение с крыши может травмировать людей.
3. Малый зазор между зонтом и срезом трубы (38% случаев) — устанавливают на высоте 30-50 мм вместо 100-120 мм. Тяга падает на 30-50%, дом задымляется. Для газовых котлов — критическая ошибка: риск отравления угарным газом.
4. Царапины и повреждения защитного покрытия (65% случаев) — работают без подложки, тупыми ножницами, не обрабатывают срезы. Оцинковка ржавеет в местах царапин через 1-2 года. Легко исправить: обработать цинкосодержащей краской.
5. Негерметичный конёк двухскатного зонта (35% случаев) — скаты соединяют с зазором или малым нахлёстом (менее 15 мм). Вода затекает внутрь, разрушает кладку за 10-15 лет. Решение: нахлёст 20-25 мм + герметик на стык.
6. Несовместимые материалы крепежа (28% случаев) — стальные заклёпки в нержавейку, медь с алюминием, чёрные болты вместо оцинкованных. Электрохимическая коррозия разрушает крепёж за 2-3 года. Правило: металл колпака = металл крепежа.
7. Перегрев при первой топке (15% случаев) — сразу топят на полную мощность, металл деформируется от резкого нагрева (+20°С до +350°С за 15 минут). Профилактика: первые 2-3 топки на минимальной мощности (30-40%).

Статистика ремонтов показывает: устранение ошибок №1-№3 на уже установленном колпаке требует 2-4 часов работы на высоте и затрат 500-1500 рублей на материалы. Предотвратить эти ошибки на этапе изготовления можно за 15-20 минут дополнительных расчётов и проверок.

Приоритет исправления: Если обнаружили несколько ошибок, исправляйте в порядке критичности: сначала №2 и №3 (крепление и зазор — влияют на безопасность), затем №1 (размеры — влияют на функциональность), остальные — по мере возможности.

Как определить, какая ошибка у вашего колпака

Экспресс-диагностика проблем:

• Колпак дребезжит на ветру: Ошибка №2 (слабое крепление). Проверьте затяжку болтов, количество заклёпок/анкеров.
• Дым идёт в помещение при растопке: Ошибка №3 или №1 (малый зазор или большой зонт). Измерьте расстояние от зонта до среза трубы — должно быть минимум 100 мм.
• Вода под зонтом после дождя: Ошибка №5 или №1 (негерметичный конёк или малый свес). Облейте колпак водой из шланга, проверьте, где протекает.
• Ржавчина через 1-2 года: Ошибка №4 или №6 (несовместимые материалы или царапины). Осмотрите места крепления и срезы металла.
• Деформация зонта (овал вместо круга): Ошибка №7 (перегрев) или слишком тонкий металл (менее 0,5 мм).

Точная диагностика займёт 10-15 минут осмотра на крыше в хорошую погоду.

Что делать, если после установки появились проблемы

Алгоритм диагностики и устранения проблем зависит от симптомов. Большинство проблем можно решить без полного демонтажа колпака — достаточно точечного ремонта.

Проблема 1: Дым идёт в помещение (задымление при растопке или в ветреную погоду)

Диагностика:

1. Снимите колпак, растопите печь без него. Если дым идёт нормально — проблема в колпаке. Если дым всё равно идёт в дом — проблема в дымоходе (засор, трещины, недостаточная высота).
2. Измерьте зазор между зонтом и срезом трубы. Если менее 100 мм — это причина.
3. Измерьте площадь зонта. Если площадь зонта более чем в 2 раза превышает площадь трубы — зонт слишком большой.

Решение:

• Малый зазор: Удлините стойки. Отклепайте их от рамки, изготовьте новые на 50-80 мм длиннее, установите. Время работы 1-1,5 часа, затраты 100-200 рублей (металл + заклёпки).
• Большой зонт: Уменьшите диаметр/размер зонта, обрезав края. Для конусных и двухскатных зонтов это сложно — проще изготовить новый зонт правильного размера.
• Проблема в дымоходе: Вызовите трубочиста для чистки или печника для ремонта. Стоимость чистки 2000-3500 рублей, ремонта трещин — от 5000 рублей.

Проблема 2: Колпак дребезжит, стучит, вибрирует на ветру

Диагностика: Поднимитесь на крышу в безветренную погоду, попробуйте раскачать колпак руками. Люфт более 5 мм — крепление ослабло. Проверьте затяжку всех болтов, гаек, состояние заклёпок.

Решение:

• Подтяните все болты и гайки. Используйте контргайки или гровер-шайбы, чтобы они не откручивались от вибрации.
• Добавьте заклёпки: по 1-2 на каждую стойку, 2-3 на шов конуса. Просверлите новые отверстия в 30-40 мм от существующих.
• Установите диагональные раскосы между стойками (полосы металла 10×100 мм крест-накрест) — уменьшает вибрацию на 60-70%.
• Для кирпичных труб добавьте 2-4 анкера, если их было мало (менее 6 штук на трубу 520×520 мм).

Время работы: 30-60 минут, затраты 150-300 рублей на дополнительный крепёж.

Проблема 3: Появилась ржавчина (через 1-3 года после установки)

Диагностика: Определите очаг коррозии. Ржавчина в местах крепления — несовместимые материалы. Ржавчина на срезах и царапинах — повреждение защитного покрытия. Ржавчина по всей поверхности — некачественный металл или агрессивная среда (дымоход газового котла с конденсатом).

Решение:

1. Зачистите ржавчину металлической щёткой или дрелью с насадкой-крацовкой до блестящего металла.
2. Обработайте преобразователем ржавчины (Цинкарь, Омега-01) — наносится кистью, время действия 20-30 минут.
3. Покрасьте антикоррозионной краской в 2 слоя. Для оцинковки — цинкосодержащая краска (Цинкор, Zinga), для нержавейки — грунт для нержавеющих сталей + эмаль.
4. Если коррозия в местах крепления (заклёпки) — замените крепёж на совместимый металл. Высверлите старые заклёпки, установите новые правильные.

Затраты: преобразователь ржавчины 150-250 руб, краска 250-500 руб, работа 1-2 часа. Если коррозия обширная (более 30% площади) — проще заменить колпак.

Проблема 4: Вода затекает под зонт, мокнут стенки трубы

Диагностика: В дождь или при поливе из шланга определите, откуда затекает вода. Варианты: малый свес зонта (вода по ветру заносит под зонт), негерметичный конёк двухскатного зонта, зазоры между фартуком и кладкой.

Решение:

• Малый свес: Нарастите края зонта полосами металла шириной 50-80 мм. Закрепите заклёпками с нахлёстом 20-25 мм. Для конусных зонтов вырежьте полосу в виде кольца.
• Негерметичный конёк: Снимите зонт, увеличьте нахлёст скатов до 20-25 мм, переклепайте. Или загерметизируйте существующий стык термостойким силиконовым герметиком (выдерживает до 300°С). Альтернатива — самоклеящаяся битумная лента на конёк.
• Зазоры у фартука: Загерметизируйте стык фартука с кладкой термостойким герметиком или тонким слоем цементного раствора с добавлением жидкого стекла (10% от массы цемента).

Время работы: от 30 минут (герметизация) до 2-3 часов (наращивание зонта), затраты 200-600 рублей.

Проблема 5: Колпак покосился, стоит не вертикально

Диагностика: Проверьте уровнем вертикальность стоек и горизонтальность зонта. Перекос более 5-7° требует исправления. Причины: неровно установлена рамка, осела труба, ослабло одно из креплений.

Решение:

1. Ослабьте крепления рамки (болты хомута или анкеры), не снимая колпак полностью.
2. Выровняйте колпак по уровню. Для этого может понадобиться помощник, который будет удерживать колпак в правильном положении.
3. Затяните крепления заново. Проверьте уровнем в двух перпендикулярных направлениях.
4. Если труба осела или наклонилась — это серьёзная проблема фундамента или кладки. Требуется обследование и ремонт дымохода. Самостоятельно устранить невозможно — вызывайте печника.

Проблема 6: Колпак деформировался (конус стал овальным, скаты прогнулись)

Причина: Резкий перегрев при первой топке, слишком тонкий металл (менее 0,5 мм), сильный ветер при слабом креплении.

Решение:

1. Снимите колпак с трубы.
2. Выправьте деформацию резиновой киянкой на ровной поверхности (лист фанеры или ДСП). Для конусных зонтов подложите круглую оправку подходящего диаметра (ведро, кастрюля).
3. Если металл сильно деформирован и не выправляется — замените зонт. Стойки и рамку можно оставить, если они не повреждены.
4. Усильте конструкцию: добавьте диагональные раскосы, используйте металл толщиной минимум 0,5 мм для оцинковки, 0,6-0,7 мм для нержавейки.

Когда НЕ стоит ремонтировать, а лучше заменить:

• Коррозия поразила более 30% площади колпака (сквозные дыры, металл крошится)
• Колпак неоднократно ремонтировался и снова вышел из строя
• Обнаружены множественные дефекты (3 и более из списка проблем)
• Колпак сделан из некачественного тонкого металла (менее 0,4 мм) — ремонт бессмыслен
• Стоимость ремонта превышает 50% стоимости нового готового колпака

В таких случаях разумнее приобрести готовое качественное изделие. Например, дымники 520×520 мм стоят 2800-4200 рублей и служат 15-25 лет без ремонта.

Купить или сделать: сравнение затрат

Экономическая целесообразность самостоятельного изготовления колпака зависит от трёх факторов: стоимости материалов и инструментов, трудозатрат и срока службы готового изделия. Честный анализ показывает, что экономия не всегда очевидна.

Разберём реальные затраты на изготовление и сравним с ценами готовых колпаков. Важно: учитываем не только прямые затраты на материалы, но и амортизацию инструментов, время работы и риск ошибок.

Стоимость самодельного колпака

Расчёт затрат на изготовление простого конусного колпака для круглой трубы диаметром 150 мм:

Материалы (прямые затраты):

• Оцинкованная сталь 0,5 мм, лист 1250×2500 мм — 1850 рублей (хватит на 8-10 колпаков, на один колпак 185-230 руб)
• Заклёпки алюминиевые 4×10 мм — 15 штук — 45 рублей
• Хомут обжимной с болтами М6 — 80 рублей (или самодельный из полосы металла 40×1200 мм — 60 руб + болты 20 руб)
• Контргайки, шайбы гровер — 25 рублей

Итого материалы: 335-380 рублей (при условии, что лист металла используется полностью на несколько колпаков). Если покупать лист целиком на один колпак — около 2000 рублей.

Инструменты (если нет в наличии):

• Ножницы по металлу — 450-800 рублей
• Заклёпочник ручной — 350-650 рублей
• Дрель — 2500-4000 рублей (или есть)
• Свёрла по металлу 3,2-4 мм — 80-120 рублей
• Молоток, киянка, линейка, маркер — 300-500 рублей (обычно есть)

Амортизация инструментов: Если инструменты покупаются специально, их стоимость нужно распределить на количество изделий. Например, заклёпочник за 500 рублей прослужит на 50-100 колпаков, амортизация 5-10 руб на колпак. Ножницы за 600 руб на 30-50 колпаков — 12-20 руб на колпак.

Реально: Если делаете первый колпак и инструментов нет — добавьте 800-1500 рублей на минимальный набор (ножницы + заклёпочник). Если инструменты есть — только материалы 335-380 рублей.

Трудозатраты:

• Чертёж, расчёты, разметка — 30-40 минут
• Резка металла — 40-60 минут
• Сборка (гибка, клёпка) — 1-1,5 часа
• Установка на трубу — 1-1,5 часа (включая подъём на крышу, крепление)

Итого время: 3,5-5 часов для первого колпака. Для второго и последующих — 2,5-3 часа (навык появился).

Если оценить собственное время по ставке мастера-жестянщика (500-800 руб/час), добавится 1750-4000 рублей. Но если делаете для себя в выходной — время условно бесплатно.

Итоговая стоимость самодельного колпака:

• Минимум (есть все инструменты, делаете сами): 335-380 рублей
• Реально (покупаете инструменты, целый лист металла): 2800-3500 рублей
• С учётом времени по рыночной ставке: 2100-4380 рублей

Для двухскатного колпака на кирпичную трубу 520×390 мм:

• Материалы — 800-1200 рублей (больше металла, фартук, рамка)
• Время изготовления — 5-7 часов (сложнее конструкция)
• Итого — 800-1200 руб (только материалы) или 3300-6800 руб (с учётом времени и инструментов)

Скрытые расходы, о которых не думают

Дополнительные затраты, которые часто забывают учесть:

• Брак и переделки: У новичков 30-40% первых колпаков требуют переделки или получаются неудачными. Испорченный металл — это +200-500 рублей на повторную попытку.
• Доставка материалов: Лист металла 1250×2500 мм не влезет в легковой автомобиль. Резка в размер в магазине +150-300 руб, доставка +300-600 руб.
• Травмы: Порезы об острые края металла, удары молотком — аптечка, пластыри, время на заживление. Серьёзный порез может обойтись в визит в травмпункт (бесплатно по ОМС, но время и нервы).
• Падение с крыши при установке: При отсутствии опыта работ на высоте риск падения 3-5%. Страховка + страховочный пояс — 2500-4000 рублей. Или вызов мастера для установки — 1500-2500 рублей.
• Повторная поездка за материалами: Забыли купить заклёпки, не хватило листа металла — ещё одна поездка, бензин, время.

Реально к базовой стоимости добавьте 10-20% на непредвиденные расходы.

Цены на готовые колпаки

Рыночные цены на готовые дымники (данные на январь 2026 года, средние по России):

Колпаки для круглых труб (сэндвич-дымоходы):

• Простой зонт-оголовок, оцинковка, диаметр 115-120 мм — 850-1200 рублей
• Конусный колпак, оцинковка 0,5 мм, диаметр 150 мм — 1400-1900 рублей
• Колпак-дефлектор (усиливает тягу), нержавейка, диаметр 150-200 мм — 2800-4500 рублей
• Флюгарка с дефлектором, нержавейка AISI 430, 200 мм — 3500-5200 рублей

Колпаки для кирпичных труб (квадратные, прямоугольные):

• Дымники 520×390 мм, оцинковка с полимерным покрытием, двухскатные — 2600-3400 рублей
• Дымники 520×520 мм, оцинковка 0,7 мм, домик с коньком — 2800-4200 рублей
• Дымники 640×640 мм, нержавейка или медь, сложная форма — 4500-7500 рублей
• Дымники коричневые с полимерным покрытием (под цвет кровли) — +300-500 руб к базовой цене

Премиум-сегмент:

• Медные колпаки, ручная работа — 8000-15000 рублей
• Кованые колпаки с декором — 12000-25000 рублей
• Флюгарки с вращающимся дефлектором (защита от ветра) — 5500-9000 рублей

Готовые комплекты с крепежом: Большинство производителей комплектуют колпаки всем необходимым крепежом (хомуты, анкеры, болты), инструкцией по установке и гарантией 1-3 года. Дымники Строй Макс, например, имеют усиленный крепёж для регионов с сильными ветрами.

Исследование рынка дымников в 2025 году показало: средняя наценка производителей составляет 40-60% к себестоимости материалов. То есть колпак за 3000 рублей содержит материалов на 1200-1800 рублей. Остальное — труд мастера, амортизация оборудования, логистика, гарантия, прибыль. Если у вас есть навыки и инструменты, экономия реальна.

Экономия при самостоятельном изготовлении

Реальная экономия зависит от ваших стартовых условий. Проанализируем три сценария:

Сценарий 1: Есть все инструменты, делаете не первый раз

• Затраты: 335-800 рублей (только материалы) + 2,5-3 часа времени
• Аналогичный готовый колпак: 1400-4200 рублей
• Экономия: 600-3400 рублей (40-80% стоимости)
• Выгодно: Да, особенно если делаете несколько колпаков (на баню, дом, гараж)

Сценарий 2: Инструментов нет, делаете первый раз

• Затраты: 2800-3500 рублей (материалы + инструменты) + 4-5 часов времени + риск брака 30%
• Аналогичный готовый колпак: 1400-4200 рублей
• Экономия: от -1000 до +600 рублей (может быть убыток!)
• Выгодно: Сомнительно для одного колпака, выгодно если будете делать ещё

Сценарий 3: Заказываете мастеру изготовление

• Затраты: 2500-4500 рублей (работа мастера) + 800-1200 рублей (материалы) = 3300-5700 рублей
• Аналогичный готовый колпак: 1400-4200 рублей
• Экономия: -900 до -1500 рублей (дороже!)
• Выгодно: Нет, дешевле купить готовый

Когда выгодно делать самому:

• Есть опыт работы с металлом и необходимые инструменты
• Нужно несколько колпаков (на дом, баню, хозблоки) — окупаются инструменты
• Нестандартный размер трубы — готовый колпак не подходит или очень дорогой на заказ
• Хотите уникальный дизайн (необычная форма, декоративные элементы)
• Есть доступ к дешёвым материалам (работаете в строительстве, остатки от других работ)
• Цените процесс изготовления, хотите сделать своими руками (не только экономия, но и удовольствие)

Когда выгоднее купить готовый:

• Нет опыта работы с металлом, первый раз делаете
• Нет инструментов (придётся покупать за 1500-4000 рублей)
• Нужен один колпак стандартного размера
• Ограничено время (готовый колпак можно установить за 1 час, самодельный — 5-7 часов на изготовление + установку)
• Важна гарантия и уверенность в качестве
• Не хотите рисковать (падение с крыши, ошибки в расчётах, брак)
• Разница в цене менее 1000 рублей — не стоит тратить 5-7 часов ради экономии 200-500 рублей/час

Честный вывод: Если делаете впервые и инструментов нет — экономия минимальна (300-600 руб) или вообще отсутствует при учёте рисков брака. Настоящая выгода появляется со второго-третьего колпака, когда инструменты окупились и навык появился. Для единичного изделия готовый колпак часто выгоднее по соотношению цена/время/качество/гарантия.

Компромиссный вариант: Купить готовый колпак базовой комплектации и самостоятельно установить — экономия 1000-2000 рублей на монтаже (услуга установки 1500-3000 руб), при этом качество заводское, гарантия сохраняется.

Стоимость самодельного колпака

Реальная себестоимость самодельного колпака складывается из прямых затрат на материалы, амортизации инструментов, трудозатрат и скрытых расходов. Честный расчёт покажет, насколько выгодно делать колпак своими руками.

Расчёт для простого конусного колпака на круглую трубу диаметром 150 мм:

Материалы (прямые затраты):

• Оцинкованная сталь 0,5 мм, лист 1250×2500 мм — 1850 руб (на 8-10 колпаков) = 185-230 руб на один колпак
• Заклёпки алюминиевые 4×10 мм, 15 шт — 45 руб
• Хомут обжимной с болтами М6 — 80 руб (или самодельный из полосы 40×1200 мм — 60 руб + болты 20 руб)
• Контргайки, шайбы гровер — 25 руб

Итого материалы: 335-380 рублей при условии использования листа на несколько колпаков. Если покупать целый лист на один колпак — около 2000 рублей.

Инструменты (если нет в наличии):

• Ножницы по металлу — 450-800 руб
• Заклёпочник ручной — 350-650 руб
• Дрель (обычно есть) — 2500-4000 руб
• Свёрла по металлу 3,2-4 мм — 80-120 руб
• Молоток, киянка, линейка, маркер — 300-500 руб (обычно в хозяйстве есть)

Амортизация инструментов: Заклёпочник за 500 руб прослужит на 50-100 колпаков (амортизация 5-10 руб/шт). Ножницы за 600 руб на 30-50 колпаков (12-20 руб/шт). Вывод: при изготовлении одного колпака амортизация незначительна, но покупка инструментов увеличивает стартовые затраты на 800-1500 рублей.

Трудозатраты:

• Чертёж, расчёты, разметка — 30-40 мин
• Резка металла — 40-60 мин
• Сборка (гибка, клёпка) — 1-1,5 часа
• Установка на крышу — 1-1,5 часа

Итого время: 3,5-5 часов для первого колпака, 2,5-3 часа для последующих (появился навык). По ставке мастера-жестянщика (500-800 руб/час) это 1750-4000 рублей, но для себя в выходной время условно бесплатно.

Итоговая себестоимость простого колпака:

• Минимум: 335-380 руб (есть инструменты, делаете сами)
• Реально: 2800-3500 руб (покупка инструментов + целый лист металла)
• С учётом времени: 2100-4380 руб (по рыночным ставкам)

Расчёт для двухскатного колпака на кирпичную трубу 520×390 мм:

• Материалы — 800-1200 руб (больше металла: зонт, фартук, рамка из уголков)
• Время изготовления — 5-7 часов (сложнее конструкция, больше заклёпок)
• Итого: 800-1200 руб (только материалы) или 3300-6800 руб (с инструментами и временем)

Для колпака на большую трубу 640×640 мм:

• Материалы — 1200-1800 руб (увеличенные размеры зонта, усиленная рамка)
• Время — 6-8 часов (больше площадь металла для резки и сборки)
• Итого: 1200-1800 руб (материалы) или 4200-8200 руб (полная стоимость)

Скрытые расходы самостоятельного изготовления

О чём часто забывают:

• Брак и переделки: У 30-40% новичков первый колпак получается неудачным — испорченный металл это +200-500 руб на повторную попытку.
• Доставка материалов: Лист 1250×2500 мм не влезет в легковой автомобиль. Резка в размер +150-300 руб, доставка +300-600 руб.
• Травмы: Порезы об острые края металла. Серьёзный порез требует визита в травмпункт (время, нервы, потеря трудоспособности на 3-7 дней).
• Работа на высоте: Без опыта риск падения с крыши 3-5%. Страховочный пояс — 2500-4000 руб. Или вызов мастера для установки — 1500-2500 руб.
• Повторные поездки: Забыли заклёпки, не хватило металла — ещё одна поездка в магазин (бензин, время).

Совет: Закладывайте +10-20% к базовой стоимости на непредвиденные расходы.

Опрос 120 домашних мастеров показал: реальные затраты на первый самодельный колпак в среднем на 35-50% выше запланированных из-за брака материалов, покупки дополнительного крепежа и непредвиденных расходов. Со второго-третьего изделия себестоимость стабилизируется.

Цены на готовые колпаки

Рыночные цены на заводские дымники варьируются в зависимости от размера, материала, конструкции и бренда. Данные актуальны на январь 2026 года, усреднённые по России (цены в Москве на 15-25% выше, в регионах на 10-15% ниже).

Колпаки для круглых металлических труб (сэндвич-дымоходы):

• Простой зонт-оголовок, оцинковка 0,5 мм, диаметр 115-120 мм — 850-1200 руб
• Конусный колпак, оцинковка 0,5 мм, диаметр 150 мм — 1400-1900 руб
• Колпак, оцинковка, диаметр 200 мм — 1900-2600 руб
• Дефлектор-усилитель тяги, нержавейка AISI 430, диаметр 150-200 мм — 2800-4500 руб
• Флюгарка с поворотным дефлектором, нержавейка, диаметр 200 мм — 3500-5200 руб

Колпаки для кирпичных труб (квадратные, прямоугольные):

• Дымники 510×510 мм, оцинковка 0,7 мм, двухскатные — 2500-3200 руб
• Дымники 520×520 мм, оцинковка с полимерным покрытием — 2800-4200 руб
• Дымники 640×640 мм, усиленная конструкция, оцинковка 0,7 мм — 3800-5500 руб
• Дымники 640×640 мм, нержавейка AISI 304 — 5500-7500 руб
• Нестандартные размеры (под заказ) — +30-50% к стоимости ближайшего стандартного

Колпаки с декоративным покрытием:

• С полимерным покрытием RAL (любой цвет) — +300-600 руб к базовой цене
• Коричневые, зелёные, красные (под цвет кровли) — +350-500 руб
• С порошковым покрытием повышенной стойкости — +500-800 руб

Премиум-сегмент и эксклюзив:

• Медные колпаки, толщина 0,6-0,8 мм, ручная работа — 8000-15000 руб
• Кованые колпаки с художественными элементами — 12000-25000 руб
• Комбинированные (медь + ковка) — 18000-35000 руб
• Флюгарки с активной вентиляцией (электропривод) — 15000-28000 руб

Что входит в комплект готового колпака:

• Сам колпак (зонт, стойки, рамка) — основное изделие
• Крепёж в зависимости от типа: хомуты для круглых труб, анкеры для кирпичных (6-8 шт), болты, гайки, шайбы
• Инструкция по установке с чертежами и рекомендациями
• Гарантийный талон (обычно 1-3 года на целостность покрытия и конструкции)

Важный момент: Производители комплектуют колпаки совместимым крепежом. Например, оцинкованный колпак идёт с оцинкованными заклёпками и анкерами — не будет электрохимической коррозии.

Специализированные серии:

• Дымники Модерн — современный дизайн, строгие линии, подходят для домов в стиле минимализм — 3200-5800 руб
• Серия "Классика" — традиционные двухскатные домики — 2600-4200 руб
• Серия "Евро" — европейский дизайн с плавными формами — 3500-6200 руб
• Усиленные для северных регионов — утолщённый металл 0,8-1,0 мм, дополнительные рёбра жёсткости — +800-1200 руб

Где покупать: сравнение каналов продаж

Строительные гипермаркеты (Леруа, Петрович, ОБИ):

• Плюсы: можно увидеть вживую, гарантия возврата 14 дней, есть доставка
• Минусы: цены на 15-30% выше, чем у производителя, ограниченный ассортимент
• Средняя цена колпака 520×520 мм — 3800-4800 руб

Напрямую от производителя (сайты заводов):

• Плюсы: цена ниже на 20-35%, больший выбор моделей, возможность заказа нестандартных размеров
• Минусы: доставка платная (300-800 руб), нужно ждать 3-10 дней
• Средняя цена колпака 520×520 мм — 2800-3600 руб

Рынки и мелкие мастерские:

• Плюсы: самые низкие цены (на 30-40% ниже рыночных), могут сделать любой размер за 1-2 дня
• Минусы: качество нестабильное, гарантии обычно нет, риск купить колпак из тонкого металла 0,3-0,4 мм
• Средняя цена колпака 520×520 мм — 1800-2600 руб

Рекомендация: Для стандартных размеров выгоднее покупать напрямую у производителя через интернет. Для нестандартных — обращаться в местные мастерские, но тщательно проверять качество металла и крепежа.

Исследование рынка дымников в 2025 году выявило: средняя наценка магазинов составляет 40-60% к заводской цене, производители закладывают 35-45% маржи к себестоимости материалов. Колпак за 3000 руб содержит материалов на 1200-1500 руб, остальное — труд, оборудование, логистика, гарантия.

Экономия при самостоятельном изготовлении

Реальная экономия от самостоятельного изготовления сильно зависит от исходных условий: наличия инструментов, опыта работы с металлом и количества изготавливаемых изделий. Проанализируем три типичных сценария.

Сценарий 1: Опытный мастер с инструментами (делает не первый раз)

Условия: Есть все инструменты, опыт работы с металлом, делали колпаки раньше (или похожие изделия).

Затраты на колпак 520×520 мм:

• Материалы — 800-1000 руб
• Время работы — 3-4 часа (навык есть, работа идёт быстро)
• Итого: 800-1000 руб

Цена аналогичного готового колпака: 2800-4200 руб

Экономия: 1800-3400 руб (65-80% от стоимости готового)

Вывод: Выгодно. Особенно если нужно несколько колпаков (дом + баня + хозблок) — экономия 5000-10000 рублей. За один день можно изготовить 2-3 колпака.

Сценарий 2: Новичок без инструментов (первый раз)

Условия: Опыта работы с металлом нет, инструментов нет (нужно покупать), делаете один колпак для своего дома.

Затраты на колпак 520×520 мм:

• Материалы — 800-1000 руб
• Инструменты (ножницы + заклёпочник) — 800-1200 руб
• Время работы — 6-8 часов (первый раз, медленно, с ошибками)
• Риск брака — 30-40% (может потребоваться переделка +300-500 руб)
• Итого: 1600-2200 руб (без брака) или 1900-2700 руб (с учётом риска брака)

Цена аналогичного готового колпака: 2800-4200 руб

Экономия: 100-2600 руб (5-60% от стоимости готового)

Вывод: Экономия есть, но небольшая (особенно с учётом риска брака и потраченных 6-8 часов). Если время дорого — выгоднее купить готовый. Если есть желание научиться работать с металлом и инструменты пригодятся в будущем — имеет смысл.

Сценарий 3: Заказ у местного мастера

Условия: Не хотите делать сами, но думаете, что заказ у мастера дешевле, чем покупка готового.

Затраты на колпак 520×520 мм:

• Материалы (покупает мастер с наценкой) — 1000-1200 руб
• Работа мастера — 2500-4000 руб
• Доставка/установка — 1000-1500 руб (опционально)
• Итого: 3500-5700 руб (без установки) или 4500-7200 руб (с установкой)

Цена аналогичного готового колпака: 2800-4200 руб + установка мастером 1500-2500 руб = 4300-6700 руб

Экономия: от -1000 до +300 руб (может быть даже дороже!)

Вывод: Невыгодно. Заказывать изготовление у мастера дороже или равно стоимости готового колпака с установкой. Единственный плюс — можно сделать уникальный дизайн или нестандартный размер.

Расчёт экономии в зависимости от количества колпаков:

Если вам нужно несколько колпаков (частый случай: дом + баня + гараж), экономика кардинально меняется.

Вывод из таблицы: Начиная со второго колпака экономия становится существенной (более 2500 руб). С пятью колпаками можно сэкономить 8000-16000 рублей — уже значимая сумма.

Сравнение параметров принятия решения:

Когда однозначно выгодно делать самому:

• Есть опыт работы с металлом и полный набор инструментов
• Нужно 2-3 и более колпаков — инструменты окупаются
• Нестандартный размер трубы — готовые не подходят, заказ стоит в 1,5-2 раза дороже
• Хотите уникальный декоративный дизайн (флюгер, необычная форма, гравировка)
• Есть доступ к дешёвым/бесплатным материалам (работаете на стройке, остатки от других проектов)
• Получаете удовольствие от процесса — делаете не только ради экономии

Когда однозначно выгоднее купить готовый:

• Делаете впервые, опыта работы с металлом нет
• Нет инструментов — придётся вложить 1500-4000 руб
• Нужен один колпак стандартного размера (510×510, 520×520, 640×640 мм)
• Ограничено время — готовый можно установить за 1 час против 6-8 часов на изготовление
• Важна гарантия качества (колпак на дорогом доме, коттедже)
• Не хотите рисковать (работа на высоте, возможность брака, травмы)
• Разница в цене менее 1000 руб — не стоит 6-8 часов ради 500-800 руб экономии

Опрос 200 владельцев частных домов показал: 68% тех, кто сделал колпак сам впервые, при необходимости второго колпака выбирают покупку готового. Причины: недооценили трудозатраты (54%), получился не такой красивый как хотелось (32%), боятся работы на высоте (14%). Только 32% повторяют опыт самостоятельного изготовления.

Компромиссный вариант (оптимальный для многих):

Купить готовый колпак заводского качества и самостоятельно установить на трубу. Экономия: 1000-2500 рублей на монтаже (услуга профессиональной установки 1500-3000 руб). При этом получаете:

• Гарантированное качество изделия (заводское)
• Полный комплект совместимого крепежа
• Инструкцию по установке
• Экономию времени (установка 1-1,5 часа против 6-8 часов на изготовление)
• Гарантию производителя (обычно сохраняется при самостоятельной установке)

Честный итог: Для единичного изделия без опыта и инструментов экономия составит 300-1000 рублей при затратах 6-8 часов времени и риске брака 30-40%. Это 40-170 руб/час — ниже минимальной оплаты труда. Настоящая выгода появляется со второго-третьего колпака (экономия 2500-5000 руб на каждый) или при наличии опыта и инструментов.

Уход и обслуживание колпака

Правильный уход за колпаком продлевает срок службы в 1,5-2 раза и предотвращает большинство проблем: коррозию, ослабление крепления, засоры, потерю тяги. Регулярное обслуживание занимает 20-40 минут раз в сезон, но экономит тысячи рублей на ремонте и замене.

Колпак работает в агрессивных условиях: перепады температуры от -40°C зимой до +60°C летом (под солнцем), влажность, ветровые нагрузки, сажа и конденсат изнутри. Без обслуживания: оцинковка служит 8-12 лет вместо 15-20, нержавейка 15-20 лет вместо 25-40.

Основные задачи обслуживания:

• Проверка целостности конструкции и крепления
• Очистка от сажи, листьев, птичьих гнёзд
• Контроль коррозии и своевременная обработка очагов
• Подтяжка ослабших соединений
• Проверка герметичности стыков

Три уровня обслуживания:

Визуальный осмотр с земли (ежемесячно, 5 минут)

Проверка общего состояния: колпак на месте, не покосился, нет видимых повреждений. Не требует подъёма на крышу.

Профилактический осмотр на крыше (2 раза в год, 30-40 минут)

Детальная проверка крепления, очистка от загрязнений, подтяжка болтов, обработка царапин. Требует подъём на крышу в сухую безветренную погоду.

Капитальное обслуживание с демонтажем (раз в 3-5 лет, 2-3 часа)

Снятие колпака, полная чистка, ревизия всех соединений, замена изношенного крепежа, антикоррозионная обработка. Совмещают с чисткой дымохода трубочистом.

Важно: Работы на крыше проводите только в сухую безветренную погоду при температуре выше +5°C. Используйте страховочный пояс, привязанный к надёжной опоре. 15% травм при обслуживании дымоходов — падения с крыши.

Периодичность осмотра

График профилактических осмотров зависит от типа отопления, материала колпака, климата и интенсивности эксплуатации. Соблюдение регламента снижает риск аварийных ситуаций на 80-90%.

Стандартный график для дома с постоянным проживанием и дровяным отоплением:

1. Весна (апрель-май): Основной профилактический осмотр после отопительного сезона. Очистка от накопленной за зиму сажи, проверка крепления (ослабло от вибраций), контроль коррозии. Время: 40-60 минут.
2. Лето (июль-август): Проверка на наличие птичьих гнёзд, осиных ульев, листвы. Визуальный осмотр герметичности — после дождей видны места протечек. Время: 20-30 минут.
3. Осень (сентябрь-октябрь): Подготовка к отопительному сезону. Подтяжка всех соединений, очистка от летних загрязнений, проверка тяги перед началом топки. Время: 30-40 минут.
4. Зима (по ситуации): Внеплановые осмотры после сильных снегопадов (вес снега на зонте), ураганных ветров более 25 м/с, обледенения. Время: 10-15 минут (визуально с земли).

Корректировка периодичности в зависимости от условий:

Внеплановые осмотры обязательны после:

• Урагана, шторма с ветром более 20 м/с — проверка в течение 1-2 дней
• Сильного снегопада с накоплением снега более 30 см на крыше — счистить снег с зонта
• Обледенения — наледь весом до 5-10 кг может погнуть зонт
• Появления дыма в помещении — немедленно (в течение часа)
• Необычных звуков (дребезжание, стук) — в течение недели
• Ремонта кровли или дымохода — сразу после завершения работ

Статистика пожарных служб показывает: 73% пожаров от дымоходов происходят из-за засоров и отсутствия регулярной чистки. При этом 65% владельцев частных домов проверяют колпак реже 1 раза в год или не проверяют вообще. Регулярные осмотры 2-3 раза в год снижают риск пожара на 85%.

График обслуживания для разных материалов:

• Оцинкованная сталь: осмотр 3-4 раза в год, обработка очагов коррозии ежегодно
• Нержавеющая сталь: осмотр 2-3 раза в год, коррозия редка, но возможна в местах сварки
• Медь: осмотр 2 раза в год, не ржавеет, но покрывается патиной (зеленоватый налёт — это нормально)
• С полимерным покрытием: осмотр 3-4 раза в год, контроль целостности покрытия

Как запомнить график осмотров

Простое правило привязки к календарю:

• Майские праздники (1-9 мая): Весенний осмотр после зимы
• День строителя (второе воскресенье августа): Летний осмотр
• Перед отопительным сезоном (конец сентября): Осенняя подготовка
• После Нового года (январь): Зимний осмотр при необходимости

Поставьте напоминания в телефоне на эти даты — не забудете.

Альтернатива: Совмещайте осмотр колпака с другими регулярными работами на крыше (чистка желобов, проверка кровли) — экономия времени и одна страховка на все задачи.

Капитальное обслуживание с демонтажем:

• Оцинкованные колпаки: раз в 3-4 года
• Нержавеющие колпаки: раз в 5-7 лет
• Медные колпаки: раз в 8-10 лет (медь практически не требует обслуживания)
• Самодельные колпаки: раз в 2-3 года (качество изготовления влияет на износ)

Совет: Ведите журнал обслуживания: дата, что проверяли, что обнаружили, что сделали. Это помогает отследить динамику износа и спрогнозировать замену. Фотографируйте колпак при каждом осмотре — наглядное сравнение состояния по годам.

Что проверять

Чек-лист профилактического осмотра колпака включает 12 ключевых пунктов. Проверка занимает 30-40 минут, но позволяет обнаружить 95% проблем на ранней стадии, когда ремонт стоит 200-500 рублей вместо замены колпака за 3000-5000 рублей.

1. Общая геометрия и положение

Что смотрим: Колпак стоит строго вертикально, зонт горизонтален, нет перекосов и деформаций.

Как проверять: Приложите строительный уровень к стойкам (вертикаль) и к зонту (горизонталь). Допустимое отклонение не более 3-5°.

Признаки проблемы: Перекос более 5°, зонт наклонён в одну сторону, конус стал овальным вместо круглого, скаты двухскатного зонта не симметричны.

Причины и действия: Ослабло крепление — подтянуть. Деформация металла от ветра — выправить или заменить зонт. Осела труба — требуется ремонт дымохода.

2. Крепление к трубе

Что смотрим: Хомуты, анкеры, болты затянуты, нет люфта, рамка плотно прилегает к трубе.

Как проверять: Возьмитесь за зонт, попробуйте покачать в разные стороны с усилием 10-15 кг. Люфт более 5 мм — крепление ослабло. Проверьте затяжку всех болтов гаечным ключом — должны быть затянуты до упора.

Признаки проблемы: Колпак качается, проворачивается на трубе, болты откручиваются руками, анкеры шатаются в отверстиях.

Действия: Подтяните все болты и гайки. Если хомут не держит — добавьте прокладку из резины. Если анкеры расшатались — замените на новые большего диаметра или заполните отверстия эпоксидной смолой, заново установите анкеры через сутки.

3. Целостность заклёпок и швов

Что смотрим: Все заклёпки на месте, плотно сидят, швы конуса и конька герметичны.

Как проверять: Визуально осмотрите каждую заклёпку (обычно 15-25 штук на колпак). Попробуйте пошевелить пассатижами — не должны проворачиваться. Проверьте конёк двухскатного зонта — нет ли зазоров между скатами.

Признаки проблемы: Заклёпки выпали, разрушились от коррозии, проворачиваются. Видны зазоры на швах. Скаты разошлись.

Действия: Высверлите изношенные заклёпки, установите новые (обязательно из совместимого металла). Зазоры на коньке загерметизируйте термостойким силиконом.

4. Коррозия и повреждения покрытия

Что смотрим: Очаги ржавчины, сквозные дыры, царапины защитного покрытия, отслоение краски.

Как проверять: Осмотрите всю поверхность колпака, особенно: места креплений заклёпок, срезы металла, стык зонта со стойками, нижнюю часть зонта (там скапливается влага). Проверьте толщину металла в местах коррозии — проткните острым предметом. Если металл крошится — сквозная коррозия.

Допустимо: Небольшие царапины до 10 мм (обработать краской), лёгкая патина на меди (зеленоватый налёт — это защитный слой).

Критично: Ржавчина площадью более 5% поверхности, сквозные дыры, металл крошится при нажатии.

Действия: Мелкие очаги ржавчины зачистите щёткой, обработайте преобразователем ржавчины, покрасьте. Сквозная коррозия более 10% площади — замена колпака неизбежна (ремонт нецелесообразен).

5. Засоры и загрязнения

Что смотрим: Наличие сажи, листьев, веток, птичьих гнёзд, паутины, насекомых.

Как проверять: Осмотрите зонт сверху и снизу, загляните внутрь трубы (если колпак с открытым верхом). Особое внимание — искрогасителям (сетка забивается сажей на 40-60% за сезон).

Признаки проблемы: Толстый слой сажи (более 3-5 мм), птичье гнездо внутри колпака, забитая сетка искрогасителя, куча листвы на зонте.

Действия: Очистите от загрязнений щёткой, скребком, тряпкой. Сетку искрогасителя выбейте постукиванием или промойте водой. Удалите гнёзда (весной проверяйте чаще — птицы гнездятся в апреле-мае).

6. Герметичность стыков

Что смотрим: Стык фартука с кладкой, стык конька, стык зонта со стойками — нет протечек.

Как проверять: После дождя осмотрите колпак на предмет мокрых пятен внутри, следов потёков на кладке под колпаком. Можно полить водой из шланга — увидите, где подтекает.

Признаки проблемы: Вода внутри колпака, мокрая рамка, мокрые верхние ряды кладки, потёки на стенках трубы.

Действия: Загерметизируйте проблемные места термостойким силиконовым герметиком (выдерживает до 300°C) или битумной лентой. Если герметик старый (более 5 лет) — удалите, нанесите новый.

7. Зазор между зонтом и трубой

Что смотрим: Расстояние от верхнего среза трубы до нижней точки зонта — не менее 100 мм для твердотопливных, 80 мм для газовых.

Как проверять: Измерьте рулеткой или линейкой.

Признаки проблемы: Зазор менее 80-100 мм (колпак просел или изначально установлен низко).

Действия: Если зазор уменьшился из-за просадки колпака — проверьте и подтяните крепления. Если изначально мало — удлините стойки на 30-50 мм.

8. Состояние крепежа

Что смотрим: Болты, гайки, шайбы не ржавые, не прикипели, контргайки на месте.

Как проверять: Попробуйте открутить-закрутить каждый болт гаечным ключом. Должен вращаться без заеданий. Проверьте наличие контргаек или гроверных шайб.

Признаки проблемы: Ржавчина на резьбе, болты прикипели (не откручиваются), контргаек нет (открутились и потерялись).

Действия: Обработайте резьбу WD-40 или аналогом, через 10-15 минут открутите. Замените ржавый крепёж на новый оцинкованный. Обязательно установите контргайки.

9. Дребезжание и вибрация

Что смотрим: Колпак не дребезжит на ветру, нет металлического звона, стука.

Как проверять: В ветреную погоду (ветер 5-10 м/с) послушайте — не доносится ли со стороны трубы дребезжание. Можно проверить тактильно — положите руку на трубу, почувствуете вибрацию, если колпак дребезжит.

Признаки проблемы: Постоянный или периодический стук, дребезжание, звон при ветре.

Действия: Причина обычно в ослабленных заклёпках или недостаточном количестве креплений. Добавьте по 1-2 заклёпки на каждую стойку. Установите диагональные раскосы между стойками.

10. Проверка тяги

Что смотрим: Колпак не ухудшает тягу, дым выходит свободно.

Как проверять: Растопите печь на минимальной мощности. Проверьте тягу тестом свечи (пламя должно отклоняться в топку под углом 30-45°). Дым из трубы должен выходить равномерно, без завихрений у зонта.

Признаки проблемы: Дым идёт в помещение при растопке, слабая тяга, запах дыма в доме.

Действия: Проверьте, не уменьшился ли зазор между зонтом и трубой (колпак просел). Очистите от засоров. Если проблема не устранена — возможно, засор в самом дымоходе (нужна чистка трубочистом).

11. Снеговая и ветровая нагрузка (зимой)

Что смотрим: Нет накопления снега и льда на зонте весом более 3-5 кг.

Как проверять: После снегопада осмотрите колпак — не навалило ли снега, нет ли обледенения. Вес снега можно оценить визуально: слой 10 см на зонте площадью 0,5 м = около 5 кг.

Признаки проблемы: Толстый слой снега (более 15-20 см), сосульки, наледь.

Действия: Счистите снег шваброй или щёткой на длинной ручке (не поднимаясь на крышу). Лёд сбивать нельзя — повредите колпак. Дождитесь оттепели или полейте тёплой водой (не кипятком!).

12. Документирование состояния

Что делаем: Сфотографируйте колпак с 4 сторон, запишите дату осмотра, обнаруженные проблемы, выполненные работы.

Зачем: Через год сравните фото — увидите динамику износа, коррозии. Это поможет спрогнозировать, когда потребуется замена. Журнал обслуживания пригодится при продаже дома — покупатели ценят системный уход.

Инструменты для осмотра и обслуживания

Минимальный набор:

• Гаечные ключи на 8, 10, 12 мм (под болты крепления)
• Отвёртка крестовая и плоская
• Металлическая щётка (для чистки сажи и ржавчины)
• Строительный уровень (проверка геометрии)
• Рулетка 3-5 м (измерение зазоров)
• WD-40 или аналог (для ржавых болтов)
• Фонарик (осмотр внутри трубы)

Расширенный набор:

• Заклёпочник + запас заклёпок (5-10 шт)
• Дрель с свёрлами (для высверливания старых заклёпок)
• Термостойкий герметик в тубе (для герметизации)
• Преобразователь ржавчины + антикоррозионная краска
• Запасные болты, гайки, шайбы, контргайки М6-М8 (по 5-10 шт)
• Страховочный пояс с верёвкой (для безопасной работы на крыше)

Стоимость набора: Минимальный — 800-1200 руб (если нет инструментов), расширенный — 2500-4000 руб. Окупается за 1-2 года (вызов мастера для осмотра стоит 1500-2500 руб за раз).

Исследование 150 колпаков возрастом 10-15 лет показало: у колпаков с регулярным обслуживанием (2-3 осмотра в год) коррозия поражает в среднем 5-8% площади, у необслуживаемых — 35-50%. Срок службы при регулярном уходе увеличивается в 1,8-2,2 раза. Затраты на обслуживание — 500-800 руб/год (материалы), экономия на замене — 3000-5000 руб каждые 7-10 лет.

Практический совет: Совмещайте осмотр колпака с обязательной ежегодной чисткой дымохода. Трубочист поднимается на крышу — за дополнительные 500-800 рублей он проверит и колпак по вашему чек-листу. Это дешевле, чем отдельно вызывать мастера, и безопаснее, чем лазить самому.

Чистка и ремонт

Регулярная чистка и своевременный ремонт колпака продлевают срок службы на 40-70% и предотвращают аварийные ситуации. Большинство ремонтов можно выполнить самостоятельно за 1-2 часа с минимальными затратами 200-800 рублей.

Чистка колпака: пошаговая инструкция

Частота чистки: Дровяное отопление — 2 раза в год (весна и осень), газовое — 1 раз в год, угольное — 3-4 раза в год (уголь даёт больше сажи).

1. Подготовка (10 минут): Дождитесь полного остывания дымохода (минимум 12 часов после последней топки). Наденьте перчатки, защитные очки, респиратор (сажа токсична). Подготовьте инструменты: металлическую щётку, скребок, ведро, тряпки, воду.
2. Осмотр и фото (5 минут): Поднявшись на крышу, сфотографируйте колпак до чистки — для сравнения и документирования. Визуально оцените объём загрязнений.
3. Очистка зонта снаружи (10-15 минут): Металлической щёткой счистите сажу, паутину, листву с внешней стороны зонта. Двигайтесь от конька к краям. Сажа токсична — не вдыхайте пыль, используйте респиратор.
4. Очистка зонта изнутри (10-15 минут): Загляните под зонт — там скапливается конденсат и сажа. Протрите влажной тряпкой, затем сухой. Если сажа застарелая (толщина более 5 мм) — используйте скребок, затем щётку.
5. Очистка стоек и рамки (5-10 минут): Протрите все стойки, рамку крепления, болты. Удалите скопившуюся грязь из углов и стыков.
6. Очистка искрогасителя (10-20 минут): Если есть сетка — она забивается на 50-80% за сезон. Снимите (обычно на заклёпках или болтах), выбейте сажу постукиванием. Промойте водой с моющим средством, высушите. Если сетка проржавела более чем на 30% — замените новой.
7. Проверка внутри трубы (5 минут): Загляните в трубу с фонариком — нет ли птичьих гнёзд, крупного мусора в верхней части. Если есть — удалите рукой или длинным крючком. Полная чистка дымохода — задача трубочиста.
8. Финальная проверка (5 минут): Протрите колпак сухой тряпкой. Проверьте затяжку всех болтов. Сфотографируйте после чистки.

Общее время чистки: 50-80 минут при умеренном загрязнении, до 2 часов при сильном.

Чем чистить: выбор средств

• Сухая чистка (обычная сажа): Металлическая щётка + скребок. Эффективность 80-90%, быстро, не требует воды.
• Влажная чистка (застарелая сажа): Тряпка + вода с моющим средством (жидкость для мытья посуды 1:10). Эффективность 95%, дольше, нужна сушка.
• Химическая чистка (креозотные отложения): Специальные средства для чистки дымоходов (например, "Трубочист", 250-400 руб за упаковку). Наносите по инструкции, выдерживаете 15-30 минут, смываете водой. Эффективность 98%, но дороже.

Важно: Не используйте агрессивные кислоты (соляную, серную) — разрушают защитное покрытие. Для оцинковки и полимерных покрытий — только мыльная вода или специальные средства.

Типичные ремонты и их выполнение

1. Замена изношенных заклёпок

Признаки: Заклёпки выпали, разрушились, проворачиваются.

Инструменты: Дрель, сверло 4-5 мм (под диаметр заклёпки + 0,5 мм), заклёпочник, заклёпки алюминиевые или стальные (совместимые с металлом колпака) 4×10 мм.

Порядок работы:

1. Высверлите старую заклёпку сверлом на низких оборотах (300-500 об/мин)
2. Очистите отверстие от заусенцев
3. Вставьте новую заклёпку в заклёпочник
4. Проденьте через отверстие, прижмите детали плотно друг к другу
5. Сожмите ручки заклёпочника до упора — заклёпка расклёпана

Время: 5-7 минут на одну заклёпку. Стоимость: Заклёпки 5-8 руб/шт, всего на ремонт 50-150 руб.

Важно: Для оцинкованного колпака используйте оцинкованные или алюминиевые заклёпки. Медные заклёпки на оцинковке вызовут электрохимическую коррозию.

2. Устранение очагов коррозии

Признаки: Ржавчина на площади до 10-15% поверхности, царапины защитного покрытия.

Материалы: Металлическая щётка, преобразователь ржавчины (80-150 руб), краска по металлу (термостойкая до 300°C, 200-400 руб за баллон).

Порядок работы:

1. Зачистите место коррозии щёткой до чистого металла или до стабильного слоя
2. Обезжирьте растворителем или уайт-спиритом
3. Нанесите преобразователь ржавчины кистью, выдержите 15-20 минут
4. Промойте водой, высушите
5. Нанесите антикоррозионную грунтовку (опционально, но желательно)
6. Покрасьте в 2 слоя с интервалом 24 часа

Время: 40-60 минут активной работы + 48 часов на сушку. Стоимость: 300-600 руб на материалы.

Важно: Ремонт целесообразен при коррозии до 10-15% площади. Если больше — проще заменить колпак целиком.

3. Герметизация протечек

Признаки: Вода просачивается через стыки конька, фартука, между зонтом и стойками.

Материалы: Термостойкий силиконовый герметик (выдерживает 250-350°C, 200-350 руб за тубу) или битумная лента.

Порядок работы:

1. Очистите место протечки от грязи, обезжирьте
2. Высушите (герметик не прилипает к мокрой поверхности)
3. Нанесите герметик ровной полоской вдоль шва толщиной 3-5 мм
4. Разгладьте мокрым пальцем или шпателем
5. Дайте высохнуть 24-48 часов

Время: 15-25 минут работы + 24-48 часов на полимеризацию. Стоимость: 200-350 руб.

4. Подтяжка и замена крепежа

Признаки: Ослабли болты, хомуты, анкеры; колпак качается.

Материалы: Гаечные ключи, новый крепёж (болты М6-М8 оцинкованные 5-10 руб/шт, контргайки 3-5 руб/шт).

Порядок работы:

1. Открутите старый крепёж (если прикипел — обработайте WD-40)
2. Проверьте состояние отверстий — не расшатались ли
3. Установите новые болты с шайбами и контргайками
4. Затяните крест-накрест равномерно
5. Проверьте покачиванием — люфт должен быть менее 3 мм

Время: 20-30 минут. Стоимость: 50-150 руб.

5. Выравнивание деформированного зонта

Признаки: Зонт погнулся от снега, ветра, механического воздействия. Деформация до 30-40 мм допустима и исправима.

Инструменты: Киянка резиновая или деревянная, правильная плита (ровная доска), перчатки.

Порядок работы:

1. Снимите колпак с трубы (открутите крепления)
2. Положите зонт на ровную поверхность выпуклостью вверх
3. Аккуратно выстукивайте киянкой от краёв к центру деформации
4. Проверяйте уровнем — зонт должен стать горизонтальным
5. Установите обратно, проверьте геометрию

Время: 1-1,5 часа. Стоимость: 0 руб (только своё время).

Важно: Если деформация более 50 мм или металл надломлен — ремонт невозможен, требуется замена зонта или всего колпака.

Когда ремонт нецелесообразен (проще заменить):

• Сквозная коррозия на площади более 15% поверхности
• Трещины металла, надломы в критических местах (стойки, рамка)
• Выпало более 50% заклёпок (проще купить новый, чем перепаивать весь)
• Деформация зонта более 50 мм (не выправить без повреждения)
• Возраст колпака более 20 лет для оцинковки, 30 лет для нержавейки (остаточный ресурс мал)
• Стоимость ремонта превышает 60% стоимости нового колпака

Практика показывает: владельцы, которые делают профилактический ремонт на ранних стадиях (замена 2-3 заклёпок, обработка мелких очагов ржавчины), тратят в среднем 400-800 руб/год на обслуживание и эксплуатируют колпак 18-25 лет. Те, кто игнорирует мелкие дефекты, через 8-12 лет сталкиваются с необходимостью полной замены за 3000-5000 руб.

Можно ли отремонтировать медный колпак

Специфика ремонта медных колпаков:

Медь не ржавеет, но может деформироваться, треснуть или покрыться глубокой патиной. Ремонт сложнее, чем стальных:

• Пайка трещин: Требуется медно-фосфорный припой и газовая горелка (температура 700-800°C). Без опыта не делайте — испортите. Услуга мастера 1500-3000 руб.
• Выравнивание: Медь мягче стали, выправляется легче киянкой. Можно сделать самостоятельно.
• Очистка патины: Если хотите вернуть блеск — используйте лимонную кислоту (100 г на 1 л воды), протрите, промойте. Но патина защищает медь — удалять необязательно.
• Крепёж: Только медные или латунные заклёпки и болты. Стальные вызовут коррозию меди.

Вывод: Медные колпаки ремонтируются редко (служат 50-80 лет), но если нужен ремонт — обращайтесь к специалисту по медным изделиям.

Профилактика для минимизации ремонтов:

• Регулярная чистка (2-3 раза в год) — предотвращает 60% проблем
• Своевременная подтяжка крепежа — предотвращает деформации и вибрацию
• Обработка царапин сразу после появления — не даёт коррозии развиваться
• Контроль нагрузок зимой (счищение снега) — предотвращает деформации
• Использование совместимых материалов при ремонте — предотвращает электрохимическую коррозию

Сроки службы

Реальный срок службы колпака зависит от материала изготовления, качества монтажа, условий эксплуатации и регулярности обслуживания. Разброс значений огромен: от 5-8 лет для дешёвых самодельных до 60-80 лет для медных заводских.

Сроки службы по материалам (с регулярным обслуживанием):

Факторы, сокращающие срок службы:

• Приморский климат (солёный воздух): Срок службы сокращается на 30-40%. Оцинковка служит 10-12 лет вместо 15-18, нержавейка 18-22 года вместо 25-30.
• Промышленные районы (агрессивная атмосфера): Сокращение на 20-30%. Кислотные дожди ускоряют коррозию.
• Отсутствие обслуживания: Срок службы уменьшается в 1,5-2 раза. Оцинковка без обслуживания — 8-10 лет, с обслуживанием — 15-18 лет.
• Некачественный монтаж (неправильный зазор, слабое крепление): Сокращение на 20-40%. Колпак подвергается избыточным нагрузкам.
• Интенсивная эксплуатация (топка углём, постоянное использование): Сокращение на 10-20%. Больше агрессивного конденсата, сажи.
• Использование несовместимых материалов (стальные болты на медном колпаке): Электрохимическая коррозия сокращает срок в 2-3 раза.

Факторы, увеличивающие срок службы:

• Регулярное обслуживание (2-3 осмотра в год): Увеличение на 40-80%
• Качественная заводская сборка: +20-30% к сроку
• Утолщённый металл (0,7-1,0 мм вместо 0,5 мм): +30-50%
• Защитное покрытие (полимеры, порошковая краска): +30-40%
• Сухой континентальный климат: +15-25%
• Сезонная эксплуатация (дача, используется 4-5 месяцев в году): Срок службы в календарных годах увеличивается в 1,5-2 раза

Признаки окончания срока службы (пора менять):

1. Сквозная коррозия: Дыры в металле площадью более 10-15%, металл крошится при нажатии
2. Критические деформации: Зонт погнулся более чем на 50 мм, стойки искривились, рамка перекошена
3. Массовое разрушение крепежа: Выпало более 50% заклёпок, крепления не держатся даже после замены
4. Потеря герметичности: Постоянные протечки даже после повторной герметизации
5. Ухудшение тяги: Дым идёт в помещение, слабая тяга, при этом дымоход чист (проблема в колпаке)
6. Возраст близок к предельному: Оцинковка старше 20 лет, нержавейка старше 35-40 лет

Важно: Не эксплуатируйте колпак после окончания срока службы. Сквозная коррозия может привести к обрушению колпака, падению с крыши на людей или автомобили. Деформированный зонт ухудшает тягу — риск отравления угарным газом.

Экономика срока службы:

Рассмотрим 30-летний период владения домом:

• Вариант 1: Дешёвый оцинкованный колпак 0,5 мм без обслуживания
  • Цена колпака: 1500 руб
  • Срок службы: 8-10 лет
  • Количество замен за 30 лет: 3 раза
  • Итого: 1500 × 3 = 4500 руб
• Вариант 2: Оцинкованный колпак 0,7 мм с полимером + регулярное обслуживание
  • Цена колпака: 3200 руб
  • Обслуживание: 500 руб/год × 30 лет = 15000 руб
  • Срок службы: 25-30 лет
  • Количество замен: 1 раз
  • Итого: 3200 + 15000 = 18200 руб
• Вариант 3: Нержавейка AISI 304 + обслуживание
  • Цена колпака: 5500 руб
  • Обслуживание: 400 руб/год × 30 лет = 12000 руб (меньше работ)
  • Срок службы: 35-40 лет
  • Количество замен: 0 раз
  • Итого: 5500 + 12000 = 17500 руб
• Вариант 4: Медный колпак
  • Цена колпака: 12000 руб
  • Обслуживание: 200 руб/год × 30 лет = 6000 руб (минимум работ)
  • Срок службы: 60-80 лет
  • Количество замен: 0 раз
  • Итого: 12000 + 6000 = 18000 руб

Вывод: За 30 лет самый дешёвый вариант (4500 руб) кажется выгодным, но он не учитывает трудозатраты на 3 замены (по 2-3 часа каждая = 6-9 часов), риски при работе на крыше, простой отопления. Оптимальный вариант по цене и надёжности — нержавейка с обслуживанием или качественная оцинковка с полимером.

Статистика европейских исследований 2024 года: средний срок службы дымников в странах ЕС составляет 22 года для оцинкованных и 38 лет для нержавеющих. В России эти показатели ниже на 15-20% из-за более сурового климата (температурные перепады от -40°C до +35°C). Медные колпаки на замках и храмах Европы эксплуатируются по 150-200 лет без замены.

Как продлить срок службы максимально

Топ-10 способов продлить жизнь колпака:

1. Осмотр 3-4 раза в год — выявление проблем на ранней стадии
2. Чистка от сажи 2 раза в год — сажа содержит кислоты, разъедает металл
3. Обработка царапин сразу после появления — не даёт коррозии начаться
4. Использование только совместимого крепежа — нет электрохимической коррозии
5. Герметизация стыков каждые 3-5 лет — влага не попадает в конструкцию
6. Контроль снеговой нагрузки — счищение снега более 15 см
7. Подтяжка крепежа 2 раза в год — нет вибраций и деформаций
8. Замена изношенных заклёпок сразу — конструкция остаётся жёсткой
9. Защита от агрессивной среды — в приморье используйте только нержавейку или медь
10. Правильная эксплуатация печи — избегайте перегрева (температура газов более 400°C разрушает металл)

Соблюдая все рекомендации, можно увеличить срок службы оцинковки с 15 до 25 лет (+67%), нержавейки с 25 до 45 лет (+80%).

Когда стоит досрочно заменить исправный колпак:

• Реконструкция кровли — заодно поставить новый, чтобы не лазить потом
• Изменение высоты дымохода — старый колпак может не подойти по размеру
• Переход на другое топливо (с дров на газ) — требуются другие параметры зазора
• Эстетические соображения — хотите колпак другого дизайна под новый фасад
• Продажа дома — новый колпак повышает привлекательность (покупатели это ценят)

FAQ: ответы на частые вопросы

Обязательно ли ставить колпак на дымоход?

Не обязательно по закону, но настоятельно рекомендуется в 80% случаев. Колпак необходим для защиты от осадков (кирпичные трубы), птиц, искрогашения (дровяное отопление). Не нужен или даже вреден для газовых котлов с принудительной тягой и для труб, работающих в режиме конденсации. Подробно разбирали в начале статьи.

Можно ли сделать колпак из обычной (чёрной) стали?

Можно, но нецелесообразно. Чёрная сталь ржавеет через 1-2 года даже с покраской. Сквозная коррозия через 3-5 лет. Оцинковка стоит на 20-30% дороже, но служит в 3-4 раза дольше. Экономия на материале обернётся заменой каждые 3-5 лет.

Какой минимальный зазор между колпаком и срезом трубы?

Минимум 100 мм для твердотопливных печей и каминов (дрова, уголь, брикеты), 80 мм для газовых котлов. Если зазор меньше — искры могут поджечь сажу внутри колпака, колпак перегревается и деформируется, ухудшается тяга.

Почему колпак дребезжит на ветру?

Две основные причины: 1) Ослабли заклёпки или крепления — стойки вибрируют относительно зонта или рамки. 2) Недостаточная жёсткость конструкции — тонкий металл (0,3-0,4 мм) или слишком длинные стойки без раскосов. Решение: Подтяните все болты, добавьте 2-4 заклёпки на стойки, установите диагональные раскосы.

Можно ли красить оцинкованный колпак обычной краской?

Обычной нельзя — не прилипнет. Нужна специальная краска для оцинковки (с преобразователем цинка) или грунтовка по цинку + краска по металлу. Обычная краска отслоится через 3-6 месяцев. Также краска должна быть термостойкой (выдерживать до 300°C).

Сколько стоит установка колпака мастером?

1500-3000 рублей в зависимости от региона, сложности крыши (высота, уклон) и размера колпака. В Москве 2500-4000 руб, в регионах 1200-2500 руб. Если крыша сложная (более 6 метров высоты, крутой скат более 35°) — +500-1000 руб за повышенный риск.

Как часто нужно чистить колпак от сажи?

2 раза в год для дровяного отопления (весна после окончания сезона, осень перед началом), 1 раз в год для газового, 3-4 раза в год для угольного (уголь даёт очень много сажи). Если колпак с сеткой-искрогасителем — проверяйте раз в 2-3 месяца, сетка забивается быстро.

Можно ли ставить колпак на трубу от газового котла?

Зависит от типа котла. Атмосферные котлы (старые, с естественной тягой) — можно, но зазор минимум 80-100 мм, зонт не должен создавать сопротивление. Турбированные котлы (с закрытой камерой, принудительная тяга) — можно, но бессмысленно, защита не нужна. Конденсационные котлы — колпак запрещён (п. 5.1.8 СП 60.13330.2020), он нарушит режим конденсации, котёл выйдет из строя.

Что лучше: купить готовый колпак или сделать самому?

Зависит от условий. Делайте сами, если: есть опыт работы с металлом, инструменты, нужно несколько колпаков или нестандартный размер. Покупайте готовый, если: делаете впервые, нет инструментов, нужен один колпак стандартного размера, ограничено время. Подробный разбор с расчётами был в разделе "Купить или сделать".

Почему на колпаке появились рыжие потёки (ржавчина)?

Три причины: 1) Повреждено защитное покрытие (царапины, сколы) — влага попала на металл. 2) Некачественная оцинковка (тонкий слой цинка менее 40 мкм) — срок службы исчерпан. 3) Электрохимическая коррозия от несовместимого крепежа (стальные болты на оцинковке, медные заклёпки на стали). Действия: Зачистите, обработайте преобразователем ржавчины, покрасьте. Если площадь более 10% — готовьтесь к замене через 2-3 года.

Нужна ли сетка-искрогаситель на колпаке?

Обязательна для дровяного и угольного отопления рядом с деревянными постройками, сараями, лесом. Сетка задерживает искры — предотвращает пожары. Ячейка сетки 3-5 мм (мельче 3 мм быстро забивается, крупнее 5 мм пропускает крупные искры). Не нужна для газовых котлов (искр нет) и если вокруг дома на 50 метров нет горючих материалов.

Можно ли ставить флюгер на колпак?

Можно, это красиво и функционально. Флюгер показывает направление ветра, некоторые конструкции даже улучшают тягу (поворотные дефлекторы разворачиваются по ветру). Но: флюгер добавляет вес (300-800 г) и парусность — усильте крепления. Проверяйте подшипник флюгера раз в год (смазывайте), иначе заржавеет и будет скрипеть.

Как понять, что колпак пора менять?

Признаки критического износа: сквозные дыры от коррозии площадью более 10%, металл крошится при нажатии, выпало более 50% заклёпок, колпак перекошен и не выправляется, постоянные протечки после повторного ремонта, ухудшение тяги при чистом дымоходе, возраст более 20 лет для оцинковки или 35-40 лет для нержавейки. Подробно в разделе "Сроки службы".

Какой колпак лучше: круглый конус или двухскатный домик?

Зависит от типа трубы. Для круглых металлических труб (сэндвич) — только конус или зонт (домик не подходит геометрически). Для кирпичных прямоугольных труб — домик лучше: проще в изготовлении, больше площадь покрытия, эстетичнее. Для квадратных кирпичных — оба варианта равноценны, выбирайте по дизайну.

Стоит ли переплачивать за медный колпак?

Да, если планируете жить в доме более 30 лет. Медь стоит в 3-5 раз дороже оцинковки (12000 руб против 3000 руб), но служит 60-80 лет против 15-20 лет. За 60 лет придётся купить 3-4 оцинкованных колпака (3000 × 3,5 = 10500 руб) плюс 3 замены на крыше (риск, время). С учётом инфляции медь окупается через 25-30 лет. Не стоит, если дом под снос/реконструкцию через 10-15 лет или это временное жильё.

Можно ли использовать один большой колпак на несколько труб рядом?

Технически можно, но не рекомендуется. Если трубы расположены близко (расстояние менее 1 метра), можно сделать общий колпак с несколькими отверстиями. Проблемы: Сложнее в изготовлении, тяжелее (усиленное крепление), при ремонте одной трубы придётся снимать весь колпак, дым из одной трубы может задувать в другую при неблагоприятном ветре. Лучше: Отдельный колпак на каждую трубу — проще, надёжнее, дешевле.

Почему после установки колпака ухудшилась тяга?

Четыре причины: 1) Слишком маленький зазор между зонтом и трубой (менее 80-100 мм) — уменьшает проходное сечение. 2) Зонт слишком большой по площади (более чем в 1,5 раза превышает сечение трубы) — создаёт избыточное сопротивление. 3) Колпак установлен слишком низко — дым бьётся о зонт. 4) Дымоход изначально был с плохой тягой, а колпак стал последней каплей. Решение: Увеличьте зазор (поднимите колпак на 30-50 мм), проверьте высоту дымохода по СНиП, почистите дымоход.

Можно ли делать колпак без фартука (юбки) на кирпичной трубе?

Можно, но нежелательно. Фартук защищает верхние ряды кладки от влаги — продлевает срок службы трубы на 30-50%. Без фартука вода затекает в швы кладки, зимой замерзает, кирпич трескается. Через 5-10 лет потребуется ремонт трубы за 5000-15000 руб. Фартук стоит 200-400 руб материалов, делается за 30-40 минут. Вывод: Экономия сомнительная.

Как выбрать цвет колпака?

Рекомендации: Под цвет кровли — классика, колпак не выделяется (коричневый под коричневую черепицу, зелёный под зелёный профлист). Под цвет водосточной системы — если водостоки контрастные. Универсальные цвета: тёмно-серый (RAL 7024), коричневый (RAL 8017), чёрный (RAL 9005) — подходят к 90% крыш. Избегайте: Ярких цветов (красный, синий, жёлтый) — выглядит неестественно, белого (быстро пачкается сажей).
