Крышка на трубу дымохода: как называется, 7 видов и правила выбора по типу отопления

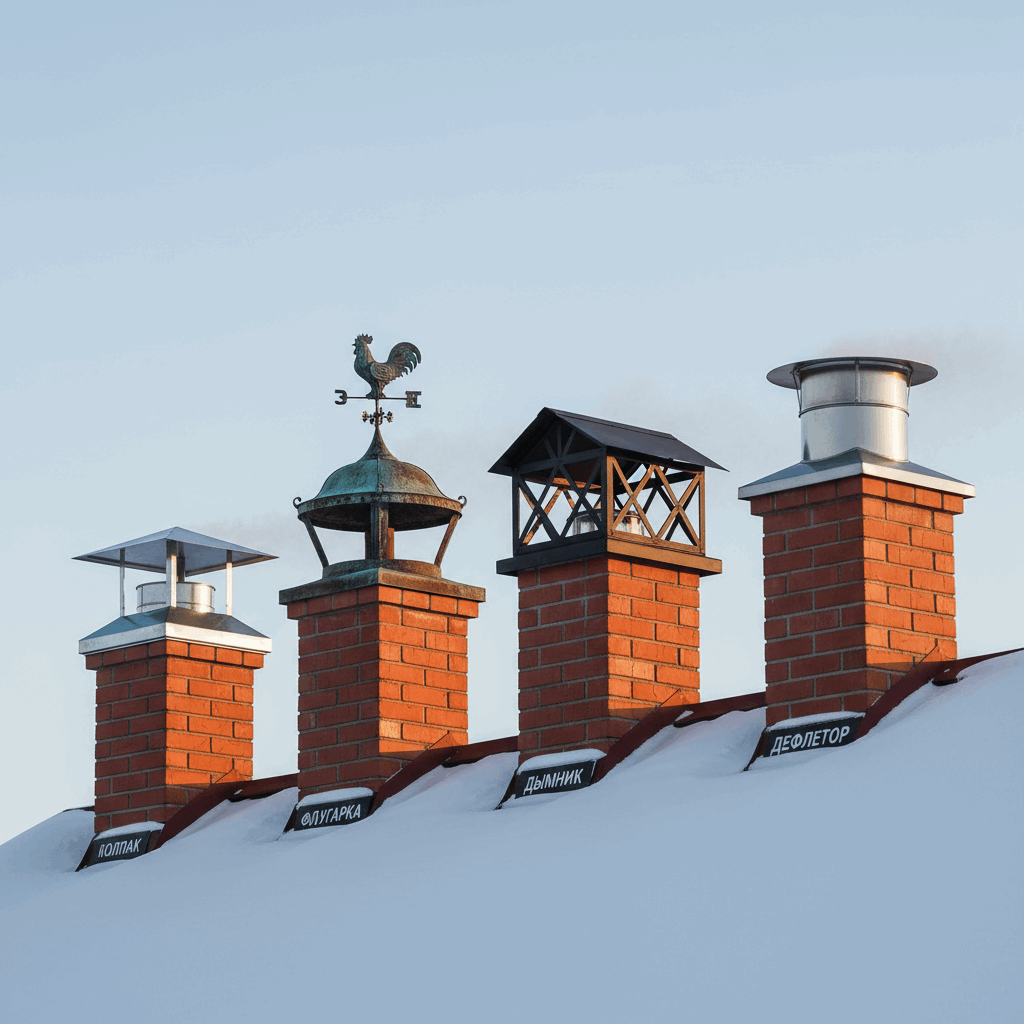

Терминология: разница между дымником, флюгаркой, колпаком и дефлектором

В профессиональной среде и строительной документации все названия крышки на дымоход используются как синонимы, но между ними существуют технические различия. Понимание этих нюансов поможет правильно сформулировать запрос при покупке и получить именно ту конструкцию, которая нужна для вашей отопительной системы.

Дымник — это общее, универсальное название для любого защитного устройства, устанавливаемого на верхушку дымоходной трубы. Термин происходит от слова «дым» и используется в русском языке с XIX века. Согласно словарю Ожегова, дымник определяется как «верхняя часть дымовой трубы с защитным колпаком».

В современном строительстве термин «дымник» закреплен в ГОСТ 52953-2008 «Системы дымоудаления. Общие требования» как стандартное обозначение защитного оголовка дымохода.

Колпак и зонт — народные названия, которые описывают внешний вид конструкции. Эти термины используются в разговорной речи и обозначают простейшие защитные устройства без функции усиления тяги. Колпаком обычно называют четырехскатную или двускатную конструкцию, зонтом — конусную форму для круглых труб.

Флюгарка — специализированное название для дымника, оснащенного вращающимся флюгером. По словарю Ожегова, флюгарка — это «металлический колпак с флюгером на дымовой трубе». Флюгер выполняет декоративную функцию и показывает направление ветра. По защитным свойствам флюгарка идентична обычному дымнику.

Дефлектор — это единственный термин, который обозначает не просто защитную крышку, а аэродинамическое устройство для усиления тяги. Дефлектор работает по принципу создания зоны разрежения воздуха при обтекании препятствия ветром. Существует несколько типов дефлекторов:

• Дефлектор ЦАГИ — разработан Центральным аэрогидродинамическим институтом, усиливает тягу на 20-25%
• Дефлектор Григоровича — классическая конструкция для твердотопливных печей, эффективность 15-18%
• Турбо-дефлектор — вращающаяся турбина, увеличивает тягу в 3-4 раза
• Дефлектор Вольперта-Григоровича — модифицированная версия с дополнительным диффузором

Ключевое отличие дефлектора от простого колпака — наличие специальных аэродинамических элементов: диффузора, обратного конуса и цилиндрического корпуса, которые создают эффект подсоса дымовых газов.

Откуда появился термин «дефлектор»?

Слово «дефлектор» происходит от латинского deflecto — «отклоняю». В технике дефлектором называют любое устройство, изменяющее направление потока газа или жидкости. Применительно к дымоходам термин впервые использован в СССР в 1930-х годах при разработке систем вентиляции промышленных объектов.

Таблица синонимов и их особенностей

Для наглядного сравнения всех терминов мы систематизировали их характеристики в таблице. Это поможет быстро определить, какое название использовать при заказе конкретной конструкции.

Важно: при заказе Дымники Строй Макс или другой готовой продукции уточняйте у производителя, предусмотрена ли в конструкции функция усиления тяги. Визуально отличить простой колпак от дефлектора можно по наличию цилиндрического корпуса и дополнительных аэродинамических элементов.

Все термины взаимозаменяемы в быту, но для технической документации и профессионального общения рекомендуется использовать точные определения: дымник для общего обозначения, колпак для простых защитных конструкций, дефлектор для устройств с усилением тяги.

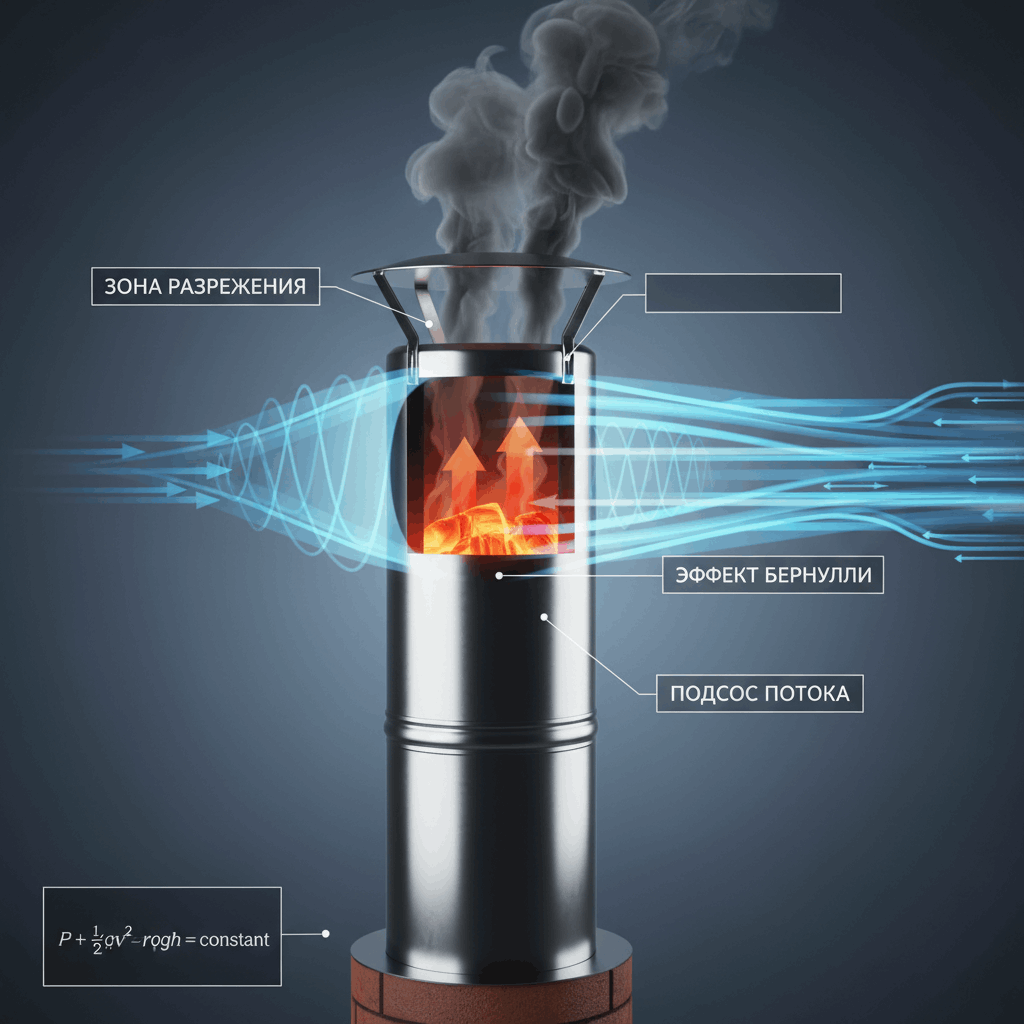

Колпак на трубу дымохода для улучшения тяги: как это работает

Основная задача колпака на трубу дымохода для лучшей тяги — не просто защитить от осадков, а создать условия для более эффективного удаления продуктов горения. Правильно спроектированный дефлектор использует энергию ветра для создания разрежения на выходе из трубы, что усиливает естественную тягу отопительной системы на 15-20% и более.

Физический принцип усиления тяги

Работа дефлектора основана на эффекте Бернулли — фундаментальном законе аэродинамики, согласно которому при увеличении скорости потока газа его давление снижается. Когда ветер обтекает препятствие (колпак дефлектора), скорость воздушного потока увеличивается, давление падает, и образуется зона разрежения.

Процесс усиления тяги происходит в четыре этапа:

1. Столкновение с препятствием: Дымовой поток, выходящий из трубы, упирается в защитный козырек дефлектора
2. Скольжение по поверхности: Газы скользят по внутренней криволинейной поверхности колпака, их скорость увеличивается
3. Подсос потока: Обтекание препятствия внешним ветром создает дополнительное разрежение, которое буквально «высасывает» дым из трубы
4. Образование вихрей: В зоне пониженного давления за дефлектором образуются вихревые потоки, усиливающие эффект подсоса

Согласно исследованиям ЦАГИ (Центрального аэрогидродинамического института имени Жуковского), правильно рассчитанный дефлектор увеличивает тягу на 15-25% при скорости ветра от 5 м/с и на 30-40% при скорости 10 м/с и выше.

Критически важный момент: дефлектор эффективен только при наличии ветра. В безветренную погоду он работает как обычный защитный колпак. Однако в 90% случаев даже минимальное движение воздуха (1-3 м/с) создает заметный эффект усиления тяги.

Типы колпаков по влиянию на тягу

Не все конструкции колпаков одинаково влияют на тягу дымохода. Существует четкая классификация по степени воздействия на аэродинамику дымоудаления.

При выборе колпака на трубу дымохода для лучшей тяги учитывайте три параметра: высоту дымохода (чем ниже труба, тем важнее дефлектор), тип отопления (для газовых котлов дефлекторы запрещены), климатические условия (в ветреных регионах эффективность выше).

Почему турбо-дефлектор настолько эффективнее обычного?

Турбо-дефлектор — это единственная активная система усиления тяги. Его вращающаяся турбина создает центробежную силу, которая буквально «выкачивает» дым из трубы независимо от направления ветра. Даже при скорости ветра 0,5 м/с турбина начинает вращаться и создавать разрежение. Обратная сторона — высокая цена (от 8 000 ₽) и необходимость периодической смазки подшипников.

Для стандартных частных домов с правильно рассчитанной высотой дымохода (5-7 метров) достаточно классического дефлектора с эффективностью 15-20%. Турбо-дефлекторы оправданы только при критических проблемах с тягой или невозможности увеличить высоту трубы.

Из чего состоит крышка на дымоход: конструкция и элементы

Крышка на дымоход — это не просто металлический козырек, а сложная инженерная конструкция, состоящая из нескольких функциональных элементов. Каждая деталь выполняет конкретную задачу: одни защищают от осадков, другие усиливают тягу, третьи обеспечивают надежное крепление к трубе. Понимание устройства колпака поможет выбрать оптимальную конструкцию и правильно установить её.

Основные элементы конструкции

Стандартная крышка на дымоход состоит из трех обязательных компонентов, без которых конструкция не будет выполнять свои функции. Рассмотрим каждый элемент детально.

Защитный зонтик (козырек)

Верхняя часть конструкции, которая непосредственно защищает трубу от попадания осадков внутрь дымохода. Изготавливается из листового металла толщиной 0,6-0,8 мм. Форма козырька может быть различной: конус, пирамида, двускатная или четырехскатная крыша. Критически важный параметр — угол наклона скатов должен составлять минимум 40 градусов, иначе зимой на колпаке будет скапливаться снег, создавая дополнительную нагрузку до 15-20 кг на конструкцию.

Фартук-капельник (кожух)

Нижняя часть дымника, которая надевается на трубу и служит основанием для всей конструкции. Фартук выполняет три функции: отводит стекающие с козырька водные потоки в сторону от кладки, служит ребром жесткости конструкции, предотвращая деформацию при ветровых нагрузках, и обеспечивает надежное крепление к дымоходу. Размер фартука должен превышать сечение трубы на 4-5 мм с каждой стороны для свободной посадки.

Кронштейны (стойки)

Вертикальные или наклонные элементы, соединяющие защитный зонтик с фартуком-основанием. Количество кронштейнов зависит от размера и веса конструкции: для дымников 510х510 мм достаточно 4 стоек, для дымников 640х640 мм требуется 6-8 штук. Кронштейны изготавливаются из того же материала, что и основная конструкция, для обеспечения одинакового коэффициента теплового расширения.

Дополнительные функциональные элементы

Помимо базовой конструкции, крышка на дымоход может комплектоваться дополнительными элементами, которые повышают эффективность и долговечность системы.

• Экран (отражатель) — дополнительная пластина, устанавливаемая под колпаком на расстоянии 3-4 мм от края. Предотвращает задувание ветра внутрь дымохода при сильных порывах. Особенно важен для дефлекторов типа ЦАГИ.
• Пластина-второе дно — горизонтальная перегородка, устанавливаемая между кронштейнами. Обязательна для печей и каминов на дровах или угле. Материал: оцинковка толщиной 0,8-1 мм для обычных печей, медь или нержавейка для каминов с температурой дымовых газов выше 400°C. Предохраняет от прогорания основного козырька, предотвращает образование конденсата внутри колпака, защищает от образования сосулек зимой.
• Искроуловитель — металлическая сетка с ячейкой 3-5 мм, устанавливаемая по периметру под козырьком. Обязательный элемент для дровяных печей и каминов. Задерживает вылетающие искры, предотвращая возгорание кровли. По статистике, искроуловители снижают риск пожара от искр на 85-90%.
• Сетка от птиц — защита от проникновения птиц, листьев и крупного мусора в дымоход. Важное ограничение: размер ячейки должен быть не менее 5 мм. При меньшем размере зимой сетка обмерзает, полностью перекрывая выход дыма, что может привести к отравлению угарным газом.
• Вентиляционный канал — зазор или специальные отверстия в конструкции фартука для отвода конденсата. Особенно важен для газовых и дизельных котлов, где конденсат образуется постоянно из-за низкой температуры дымовых газов (120-150°C).
• Капельник — отогнутый наружу край фартука, направляющий стекающую воду в сторону от трубы. Выступ капельника должен составлять минимум 20 мм, для регионов с высокой влажностью (Санкт-Петербург, Ленинградская область) — 60 мм.

По данным СНиП 41-01-2003, расстояние от среза дымоходной трубы до нижнего края защитного козырька должно составлять минимум 100 мм. Это обеспечивает достаточный световой проем для свободного выхода дымовых газов и предотвращает ухудшение тяги.

Специализированные элементы для дефлекторов

Если крышка на дымоход выполняет функцию усиления тяги (дефлектор), в её конструкцию входят дополнительные аэродинамические элементы.

Где D — внутренний диаметр дымоходной трубы в миллиметрах.

Почему для разных элементов дефлектора используется разная толщина металла?

Толщина металла выбирается исходя из механической нагрузки и требований к аэродинамике. Цилиндрический корпус и диффузор испытывают максимальное давление ветра, поэтому изготавливаются из металла 0,8 мм. Обратный конус и кольцевые отбои не несут силовой нагрузки, их задача — изменять направление воздушного потока, поэтому достаточно 0,6 мм. Это позволяет снизить общий вес конструкции на 20-25% без потери прочности.

Системы крепления

Надежность фиксации крышки на дымоходе критически важна для безопасности. Падение колпака в трубу полностью перекрывает дымоход, что приводит к отравлению угарным газом.

Существует три основных способа крепления:

1. Механический крепеж — саморезы или дюбели, вкручиваемые через фартук в стенки трубы. Для кирпичных труб используются саморезы 6×60 мм с пластиковыми дюбелями, для металлических — саморезы по металлу 4,2×16 мм. Минимальное количество точек крепления — 4 шт по периметру с шагом 15 мм.
2. Металлический хомут — стальная лента с натяжным механизмом, обжимающая фартук вокруг трубы. Используется как дополнительная фиксация поверх саморезов. Ширина хомута должна быть не менее 20 мм, толщина металла — 0,8-1 мм.
3. Распорные лапки — внутренние упоры, которые устанавливаются внутрь трубы и распираются винтовым механизмом. Применяются редко, в основном для круглых металлических труб диаметром 100-200 мм, где невозможно просверлить отверстия.

Для максимальной надежности рекомендуется комбинированное крепление: 4 самореза + хомут. Это обеспечивает устойчивость конструкции при ветровых нагрузках до 25 м/с, что соответствует 9 баллам по шкале Бофорта (сильный шторм).

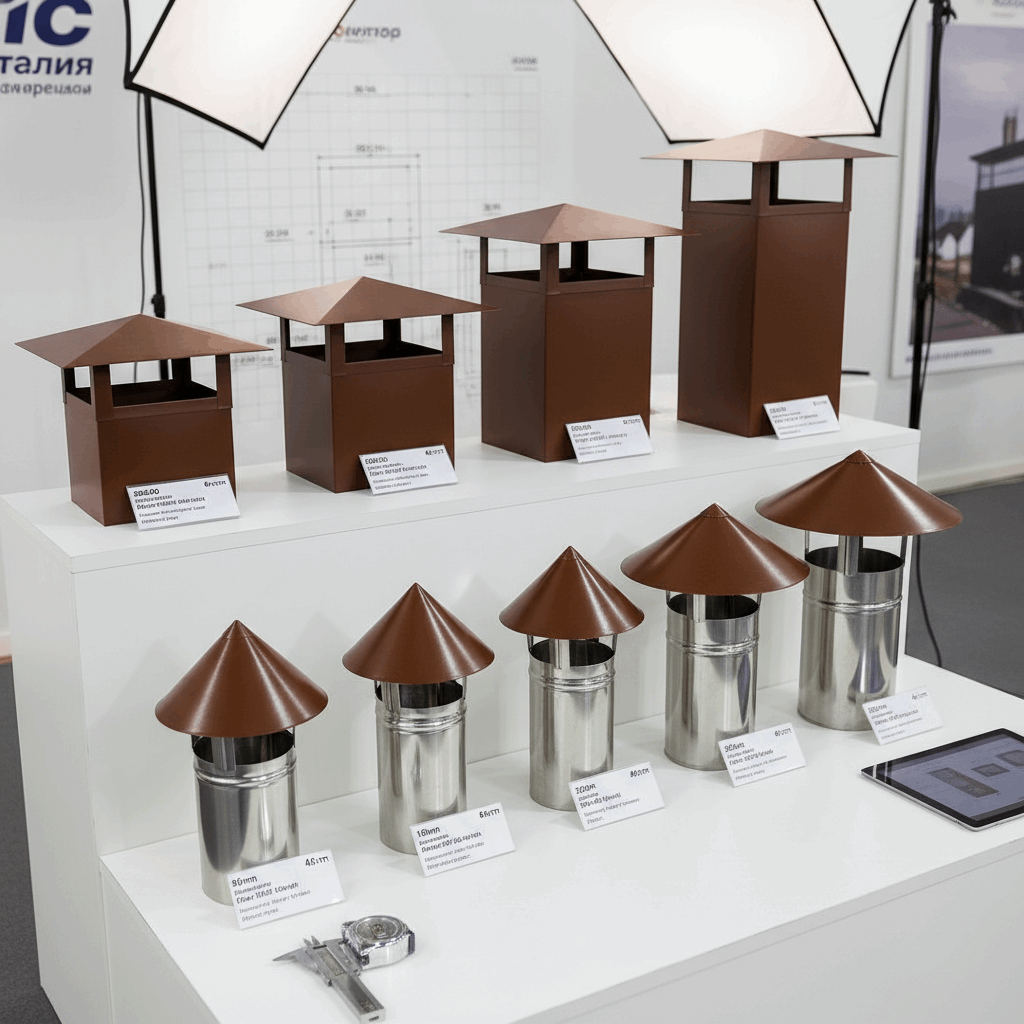

При выборе готовых конструкций, таких как дымники 520х520 мм или дымники коричневые, обращайте внимание на наличие всех перечисленных элементов. Полнокомплектная конструкция должна включать: козырек с углом наклона 40°+, фартук с капельником, минимум 4 кронштейна, отверстия для крепежа диаметром 5-6 мм, хомут в комплекте поставки.

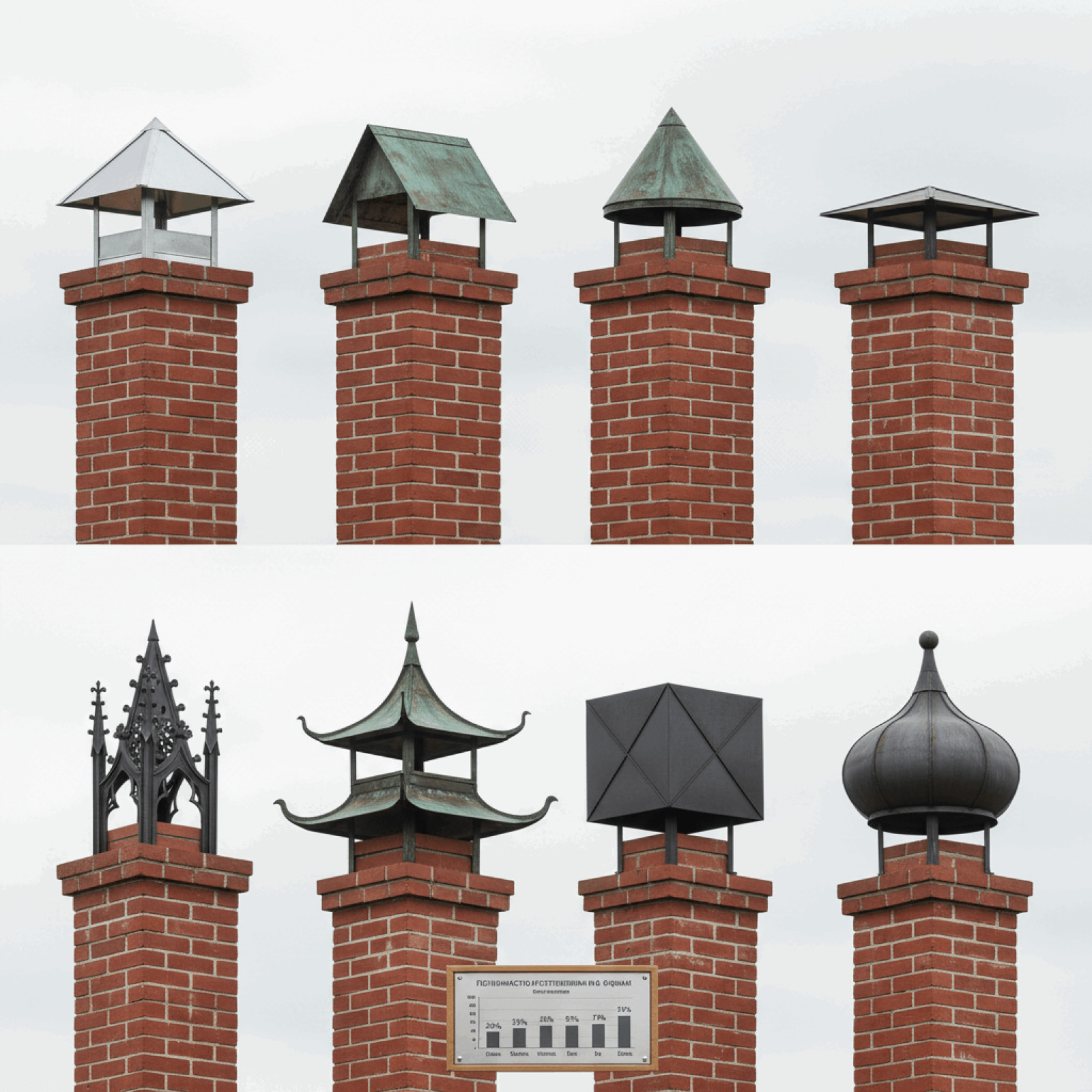

Виды крышек для дымохода по форме и конструкции

Крышки на дымоход классифицируются по нескольким параметрам: форме защитного козырька, материалу изготовления, наличию дополнительных функциональных элементов и способу усиления тяги. Выбор конкретного типа конструкции зависит от формы дымоходной трубы, типа отопительной системы, климатических условий региона и архитектурного стиля здания.

Основная классификация ведется по форме козырька, так как именно этот элемент определяет эффективность защиты от осадков, способность к самоочищению от снега и общий внешний вид конструкции. Неправильно подобранная форма может привести к скоплению снега массой до 20-25 кг, что создает критическую нагрузку на крепления.

По статистике строительных компаний, в России 65% колпаков на дымоход имеют четырехскатную форму, 25% — двускатную, 8% — конусную и только 2% — декоративные формы (готика, пагода, модерн). Это связано с оптимальным соотношением цены, функциональности и простоты монтажа четырехскатных конструкций.

Классификация по форме козырька

Форма защитного козырька — это не только эстетический элемент, но и важный функциональный параметр, влияющий на эффективность защиты и срок службы дымохода. Рассмотрим все распространенные типы с их техническими характеристиками.

Для стандартных кирпичных труб прямоугольного сечения оптимальный выбор — четырехскатная конструкция. Она обеспечивает равномерный сход снега, имеет привлекательный внешний вид и широко представлена на рынке. Популярные размеры: дымники 520х390 мм для прямоугольных труб и квадратные варианты для симметричных дымоходов.

Для круглых металлических дымоходов (сэндвич-трубы газовых и дизельных котлов) используйте только конусные колпаки. Они создают минимальное сопротивление ветру и не нарушают работу принудительной тяги котла.

Почему плоские колпаки не рекомендуются для жилых домов?

Плоские крышки с углом наклона менее 15° не обеспечивают самоочищение от снега. Зимой на них скапливается снежная масса, которая при температуре около 0°C превращается в плотный наст. Вес снега достигает 15-25 кг, создавая критическую нагрузку на кронштейны. Весной при таянии вода не стекает в стороны, а через микротрещины проникает внутрь колпака, вызывая коррозию. Срок службы плоских конструкций в 3-4 раза короче наклонных.

Выбор формы в зависимости от региона

Климатические условия региона критически влияют на выбор формы козырька. Для правильного выбора учитывайте три параметра: среднее количество осадков, максимальную снеговую нагрузку и среднюю скорость ветра.

• Северо-Западный регион (Санкт-Петербург, Ленинградская область): Четырехскатные или двухскатные с углом 45° и более. Влажный тяжелый снег требует крутых скатов.
• Центральная Россия (Москва, Московская область): Четырехскатные с углом 40-45°. Оптимальный баланс между защитой от снега и ветроустойчивостью.
• Южные регионы: Подходят любые формы, включая плоские с углом 20-25°. Снеговая нагрузка минимальна, важнее защита от дождя.
• Сибирь и Урал: Четырехскатные с углом 50-60°. Экстремальная снеговая нагрузка требует максимально крутых скатов.
• Прибрежные и степные регионы: Низкопрофильные конусные или двухскатные. Сильные ветры требуют минимальной парусности.

Если вы выбираете декоративные формы (пагода, готика, дымники Модерн), обязательно проконсультируйтесь с инженером-проектировщиком. Эти конструкции имеют повышенную парусность и требуют усиленного крепления с дополнительными точками фиксации.

Специальные конструкции

Помимо стандартных форм козырьков, существуют специализированные конструкции, разработанные для решения конкретных технических задач: усиления тяги, защиты от обратной тяги, адаптации к нестандартным условиям эксплуатации. Эти колпаки стоят дороже обычных, но обеспечивают значительно лучшие эксплуатационные характеристики.

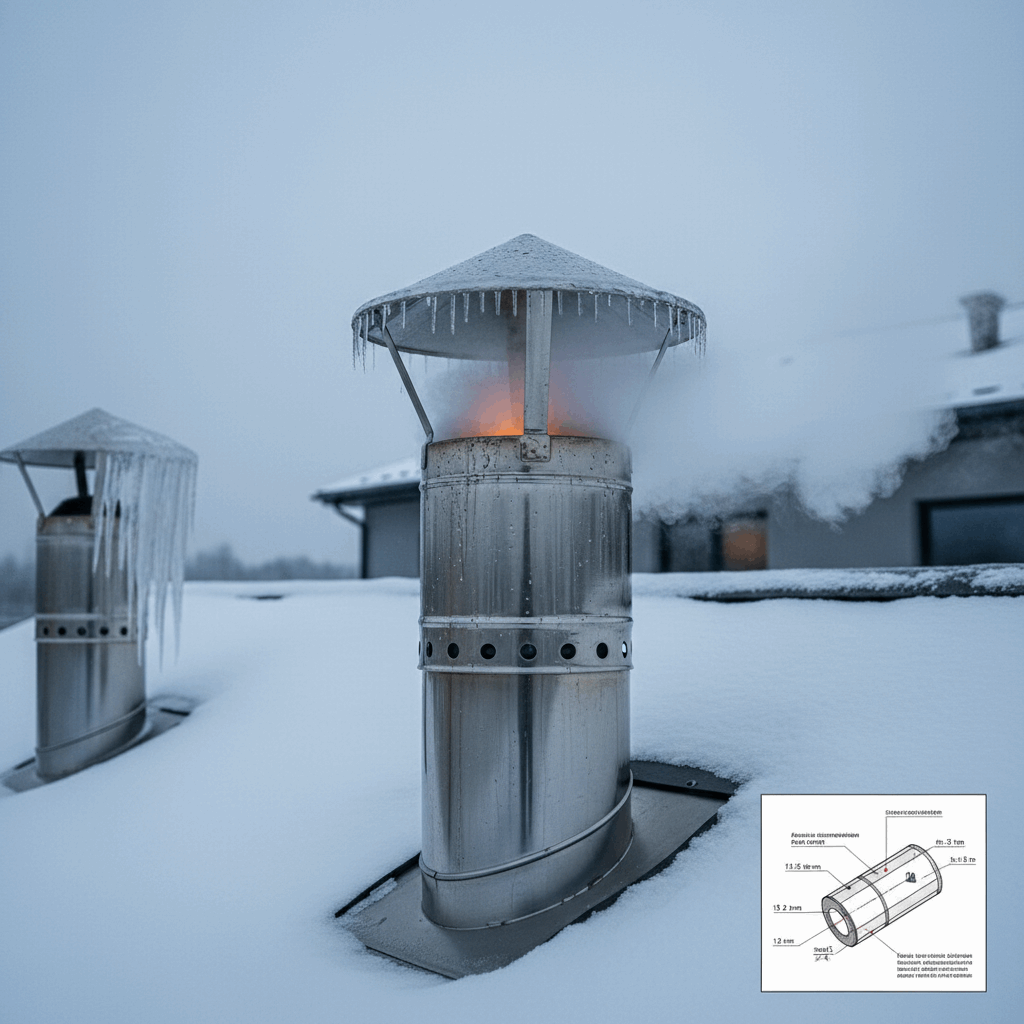

Дефлектор с открытым соплом

Специализированная конструкция для пиролизных и газовых котлов, где температура дымовых газов низкая (80-150°C) и используется принудительная тяга. Конструктивно представляет собой конусный колпак с широким открытым выходным отверстием диаметром 70-80% от диаметра трубы.

Принцип работы

Не создает дополнительного сопротивления выходу газов, обеспечивая свободную циркуляцию. Конденсат свободно стекает по внутренней поверхности, промывая стенки от кислотных отложений.

Применение

Обязателен для конденсационных котлов с КПД выше 90%, пиролизных установок, газовых котлов мощностью до 50 кВт

Запрещено устанавливать

На дровяные печи и камины (не защищает от искр), на твердотопливные котлы (недостаточная защита от осадков)

Стоимость

2 500-6 000 ₽

Дефлектор с защитной сеткой

Усиленная конструкция для дровяных печей, каминов и твердотопливных котлов. Оснащается металлической сеткой с ячейкой 5-8 мм, установленной по периметру под козырьком. Двойная функция: защита от вылета искр (снижение пожароопасности на 85%) и защита от проникновения птиц и крупного мусора.

Критическое ограничение: размер ячейки строго 5 мм и более. При меньшем размере зимой образуется наледь, полностью перекрывающая дымоход за 2-3 часа работы печи при температуре воздуха ниже -10°C.

Поворотный дефлектор (флюгер-дефлектор)

Вращающаяся конструкция, которая автоматически поворачивается по направлению ветра, постоянно располагая открытую сторону с подветренной стороны. Установлена на подшипниковом узле, обеспечивающем свободное вращение на 360 градусов.

Турбо-дефлектор (ротационный)

Самая эффективная конструкция для усиления тяги. Состоит из неподвижного основания и вращающейся турбины с лопастями. Турбина вращается от энергии ветра, создавая активный подсос дымовых газов из трубы за счет центробежной силы.

• Эффективность: Увеличивает тягу в 3-4 раза (300-400%) даже при минимальном ветре 0,5 м/с
• Независимость от направления: Работает при любом направлении ветра, не требует поворотного механизма
• Критические условия: Решает проблему тяги при невозможности увеличить высоту дымохода или при длинных горизонтальных участках
• Недостатки: Высокая цена (8 000-18 000 ₽), шум при вращении турбины (30-40 дБ), необходимость смазки подшипников каждые 6 месяцев, возможно обмерзание лопастей при температуре ниже -25°C

Турбо-дефлекторы особенно эффективны для бань и саун, где дымоход имеет высоту всего 2-3 метра от печи. В таких условиях естественной тяги недостаточно, а турбо-дефлектор компенсирует малую высоту трубы, обеспечивая стабильную работу печи.

Н-образный дефлектор

Промышленная конструкция, где дымовая труба проходит сквозь горизонтальный цилиндр. Ветер, обтекая цилиндр, создает эжекцию (подсос) в торцевых отверстиях, усиливая тягу на 15-20% независимо от направления ветра.

Применяется в основном на промышленных объектах, котельных, производственных зданиях. Для частных домов используется редко из-за сложности монтажа и непривлекательного внешнего вида.

Дефлектор-искрогаситель

Комбинированная конструкция для бань, саун и домов с кровлей из горючих материалов (деревянная черепица, мягкая кровля, камыш). Сочетает стандартный дефлектор с двухступенчатой системой гашения искр: первичная сетка с ячейкой 5 мм под козырьком и вторичная сетка с ячейкой 3 мм в средней части конструкции.

Эффективность гашения искр достигает 95-98%, что критически важно для деревянных и легковоспламеняющихся кровель. Обязателен для установки в регионах с повышенной пожароопасностью и там, где расстояние от дымохода до горючих элементов кровли менее 1,5 метров.

Какую специальную конструкцию выбрать для конкретной ситуации?

Выбирайте турбо-дефлектор, если: высота дымохода менее 5 метров, есть длинные горизонтальные участки, дым периодически идет в помещение, печь «не хочет» разгораться.

Выбирайте дефлектор с сеткой, если: используете дровяную печь или камин, кровля выполнена из горючих материалов, дом расположен рядом с лесом.

Выбирайте открытое сопло, если: используете газовый или пиролизный котел, температура дымовых газов ниже 150°C, есть принудительная тяга.

Выбирайте поворотный дефлектор, если: направление ветра в вашем регионе постоянно меняется, стандартный дефлектор не обеспечивает стабильной тяги.

Материалы изготовления крышек на дымоход

Материал изготовления крышки на дымоход определяет три критически важных параметра: срок службы конструкции, устойчивость к температурным воздействиям и стоимость. Неправильный выбор материала приводит к преждевременному разрушению колпака, что оставляет дымоход незащищенным и может вызвать серьезные повреждения кирпичной кладки.

При выборе материала учитывайте четыре фактора: максимальную температуру дымовых газов вашей системы отопления, климатические условия региона (влажность, перепады температур), агрессивность внешней среды и выделенный бюджет. Для разных условий эксплуатации оптимальны разные материалы.

Согласно исследованиям института строительной физики, в условиях высокой влажности (Санкт-Петербург, прибрежные регионы) простая оцинковка без полимерного покрытия начинает корродировать уже через 8-12 месяцев эксплуатации. В сухом климате (южные регионы, степи) срок службы увеличивается до 3-4 лет.

Выбор материала по типу отопления

Температура дымовых газов различается в зависимости от типа топлива и конструкции отопительного прибора. Это критический параметр для выбора материала крышки.

Дровяные печи и камины (400-600°C)

Рекомендуемые материалы: нержавеющая сталь AISI 304/316, медь. Оцинковка с полимером допустима только при установке пластины-второго дна из нержавейки. Простая оцинковка прогорит за 1-2 сезона.

Твердотопливные котлы (250-400°C)

Оптимально: цинк-титан, нержавеющая сталь, оцинковка с термостойким покрытием (Пурал, Пластизол). Выбор зависит от бюджета и эстетических предпочтений.

Газовые котлы (120-180°C)

Достаточно оцинковки с полимерным покрытием. Высокотемпературные материалы избыточны. Важно: обязателен отвод конденсата, так как кислотная среда агрессивна к металлу.

Пиролизные котлы (80-150°C)

Оцинковка с покрытием, алюминий. Низкая температура не требует дорогих жаропрочных материалов.

Вентиляционные каналы (без нагрева)

Любые материалы, включая алюминий. Выбор зависит от эстетики и бюджета.

Особенности эксплуатации разных материалов

Медь — единственный материал, который со временем становится привлекательнее. Через 3-5 лет эксплуатации на поверхности образуется патина (окисел зеленоватого цвета), которая защищает металл от дальнейшей коррозии. Медные колпаки не требуют обслуживания и сохраняют герметичность весь срок службы. Единственный недостаток — высокая цена и риск кражи (медь — ценный металл).

Цинк-титан объединяет лучшие свойства цинка (коррозионная стойкость) и титана (прочность). Добавление меди (0,08-1%) повышает пластичность материала, что важно при изготовлении сложных форм. Цинк-титановые колпаки широко используются в Европе как оптимальное соотношение цены, долговечности и эстетики.

Нержавеющая сталь марки AISI 304 содержит 18% хрома и 8% никеля, что обеспечивает устойчивость к коррозии при температуре до 800°C. Марка AISI 316 дополнительно содержит молибден (2-3%), повышающий устойчивость к агрессивным средам (морская вода, промышленные загрязнения). Для прибрежных регионов рекомендуется именно AISI 316.

Почему простая оцинковка так быстро ржавеет?

Оцинковка — это стальной лист, покрытый слоем цинка толщиной 15-25 микрон. Цинк защищает сталь от коррозии, жертвуя собой (анодная защита). Проблема в том, что при высокой температуре (выше 250°C) цинк начинает интенсивно окисляться и испаряться. Через 1-2 сезона цинковый слой истончается до критического уровня, сталь оголяется и начинает ржаветь. Полимерное покрытие защищает цинк от окисления, продлевая срок службы в 5-10 раз.

Рекомендации по регионам

Климатические условия существенно влияют на долговечность материалов. Влажность, перепады температур, агрессивность атмосферы (промышленные выбросы, морская соль) ускоряют коррозию.

• Санкт-Петербург и Ленинградская область: Медь, цинк-титан, нержавеющая сталь AISI 316. Высокая влажность требует максимально коррозионно-стойких материалов. Оцинковка с полимером — минимальный стандарт, простая оцинковка недопустима.
• Прибрежные регионы (Балтика, Черное море): Нержавейка AISI 316 с молибденом, медь. Морская соль крайне агрессивна к металлам. Обычная нержавейка AISI 304 корродирует за 5-7 лет.
• Промышленные города: Нержавеющая сталь, цинк-титан с защитным покрытием. Выбросы SO₂ и NOₓ образуют кислоты при взаимодействии с влагой, ускоряя коррозию.
• Сухой континентальный климат: Подходят все материалы, включая оцинковку с полимером. Низкая влажность замедляет коррозию.
• Северные регионы: Нержавеющая сталь, медь. Экстремальные перепады температур (от -40°C до +30°C) требуют материалов с высокой морозостойкостью.

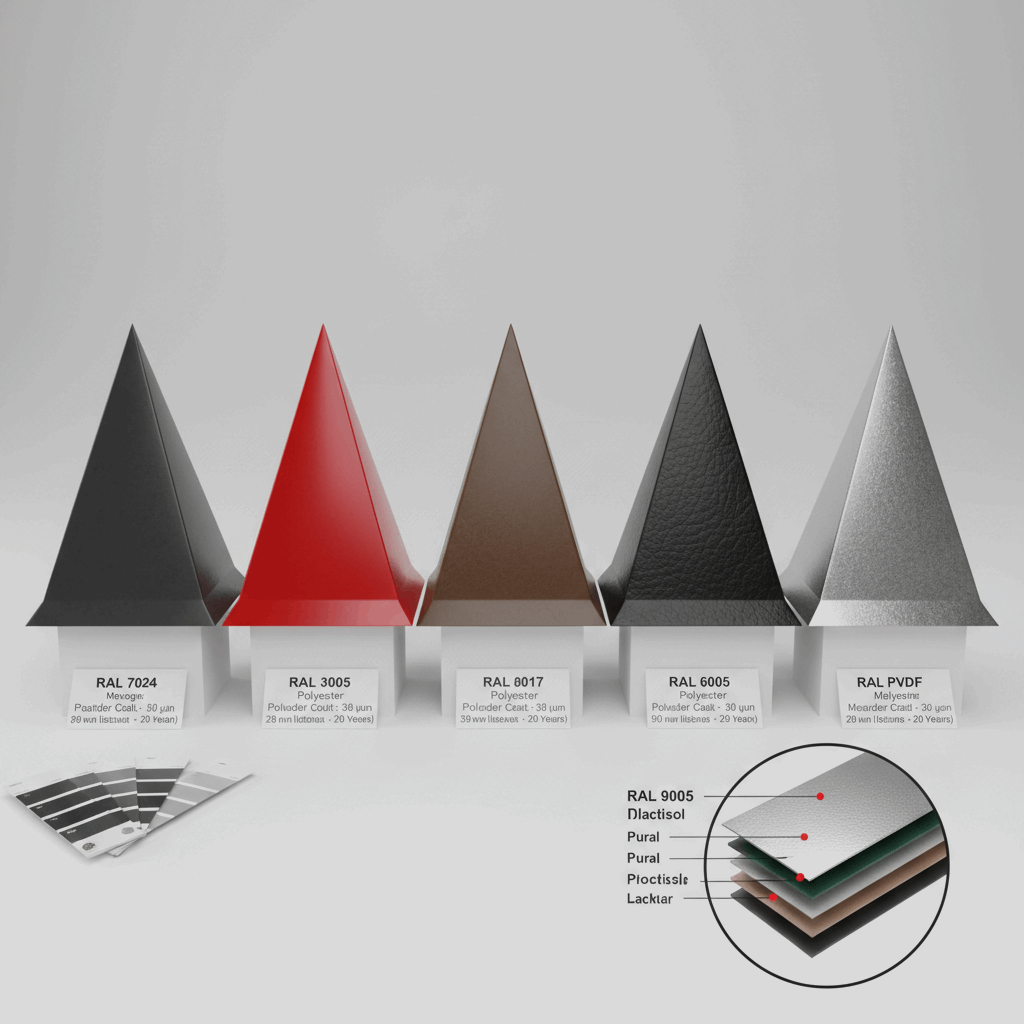

Виды защитных покрытий

Защитное полимерное покрытие наносится на оцинкованную сталь для продления срока службы и придания эстетического вида. Тип покрытия определяет устойчивость к ультрафиолету, механическим повреждениям, перепадам температур и общую долговечность конструкции.

Современные покрытия представляют собой многослойную систему: слой цинка (анодная защита) + грунт (адгезия) + полимерный слой (защита от внешних воздействий) + защитный лак (от UV-излучения). Толщина полимерного слоя варьируется от 25 до 200 микрон в зависимости от типа покрытия.

Детальные характеристики покрытий

Пурал (Pural) — полиуретановое покрытие на основе полиамида. Разработано финской компанией Ruukki специально для северных климатических условий. Содержит UV-стабилизаторы, предотвращающие выцветание. Рекомендуется для Санкт-Петербурга, Ленинградской области и других регионов с высокой влажностью. Выдерживает экстремальные перепады температур без растрескивания.

Пластизол (Plastisol) — самое толстое покрытие (до 200 микрон) на основе поливинилхлорида (PVC). Имеет характерную текстурированную поверхность, напоминающую кожу. Уникальное свойство — способность к самовосстановлению: при нагреве на солнце мелкие царапины "затягиваются". Критический недостаток — низкая термостойкость (до 80°C), поэтому не подходит для дровяных печей и каминов.

Полиэстер (Polyester) — самое распространенное и бюджетное покрытие. Тонкий слой (25-30 микрон) обеспечивает базовую защиту, но быстро покрывается царапинами при монтаже. Через 5-7 лет глянец тускнеет, через 10 лет начинается выцветание. Оптимален для временных конструкций или регионов с низкой солнечной активностью.

Лабораторные испытания показали, что при идентичных условиях эксплуатации (влажность 80%, температурные циклы -30/+40°C, UV-облучение) срок службы Пурала в 2,5 раза превышает полиэстер и в 1,5 раза — пластизол. Через 15 лет эксплуатации Пурал сохраняет 95% первоначального цвета, полиэстер — только 60%.

Цветовая палитра и выбор оттенка

Все полимерные покрытия доступны в цветах по шкале RAL (стандарт из 213 оттенков). Наиболее популярные цвета для дымников:

• RAL 8017 (шоколадно-коричневый) — универсальный выбор, сочетается с кирпичом и большинством кровельных материалов. Доступны готовые дымники коричневые в этом оттенке.
• RAL 3005 (красное вино) — для красной кирпичной кладки и красной металлочерепицы
• RAL 7024 (графитовый серый) — для современных зданий с темной кровлей
• RAL 6005 (зеленый мох) — для зеленой металлочерепицы
• RAL 9003 (сигнально-белый) — для белых и светлых фасадов
• RAL 9005 (черный) — для контемпорари-стиля и минимализма

Важный нюанс: темные цвета (RAL 8017, 7024, 9005) нагреваются на солнце до 70-80°C, светлые (RAL 9003) — только до 40-45°C. Для дровяных печей с высокой температурой дымовых газов выбирайте светлые оттенки или термостойкое покрытие Пурал.

Можно ли перекрасить колпак самостоятельно?

Теоретически да, но на практике это нецелесообразно. Полимерное покрытие наносится на заводе при температуре 200-240°C, обеспечивая молекулярное сцепление с металлом. Обычная краска (даже термостойкая) держится только механически и отслаивается через 1-2 сезона. Если колпак выцвел или поцарапан, проще и дешевле заказать новый с заводским покрытием, чем пытаться восстановить старый.

Как рассчитать размеры крышки на трубу дымохода

Правильный расчет размеров крышки на дымоход — это не просто подбор колпака «примерно по размеру трубы». Неправильно рассчитанная конструкция ухудшает тягу на 30-40%, приводит к обратному задуванию дыма в помещение или создает критическую снеговую нагрузку. Существуют четкие формулы и правила расчета, которые необходимо соблюдать.

Расчет ведется в три этапа: определение базовых размеров фартука (он должен свободно надеваться на трубу), расчет размеров козырька для обеспечения защиты и светового проема, расчет аэродинамических элементов для дефлекторов. Рассмотрим каждый этап подробно.

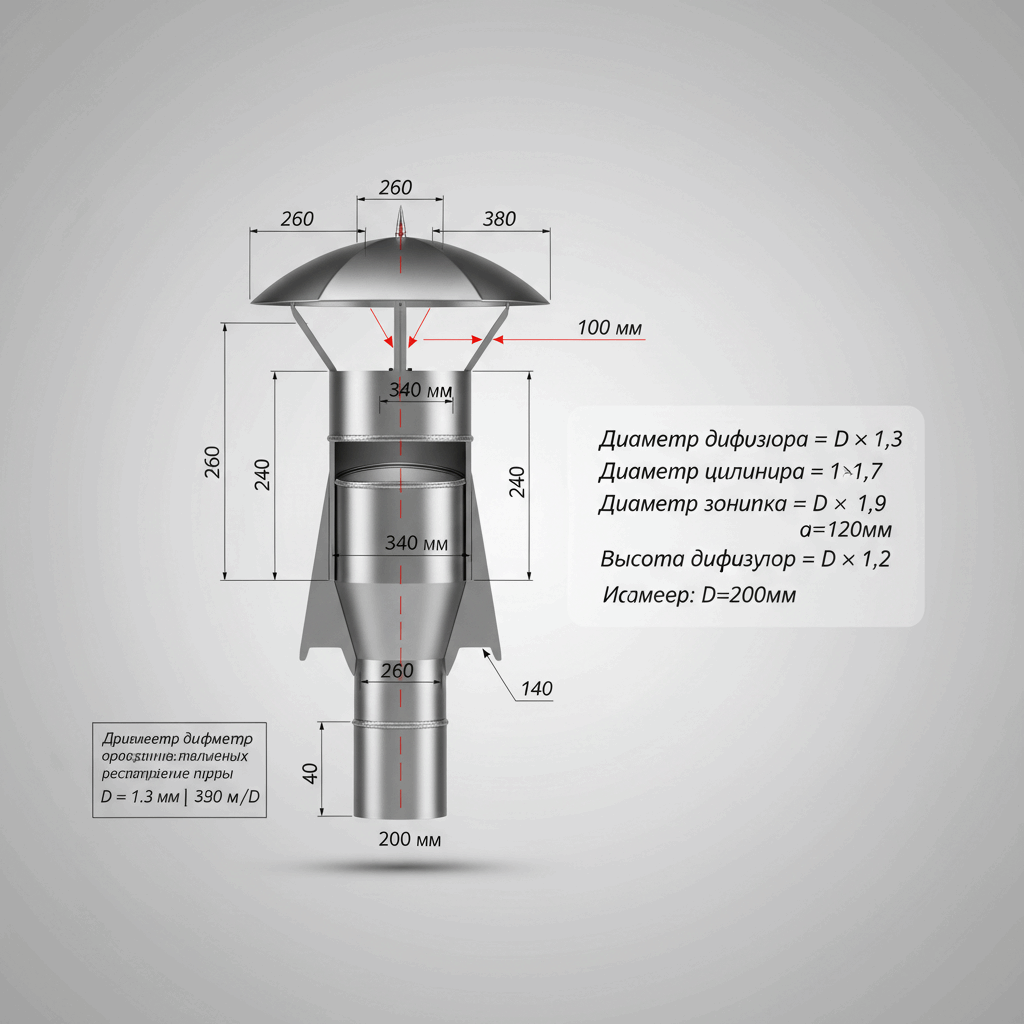

Формулы расчета для дефлектора

Для дефлекторов стандартного типа (ЦАГИ, Григоровича, Вольперта) существуют проверенные соотношения размеров, разработанные на основе аэродинамических испытаний. Все расчеты ведутся от внутреннего диаметра дымоходной трубы, обозначаемого буквой D.

Основные формулы для круглых труб:

• Диаметр диффузора = D × 1,3 — расширяющаяся часть, увеличивающая скорость потока
• Диаметр цилиндрического корпуса = D × 1,7 — основной элемент, создающий зону разрежения
• Диаметр защитного зонтика = D × 1,9 — верхний колпак, защищающий от осадков
• Высота диффузора = D × 1,2 — для оптимального ускорения потока
• Высота цилиндра = D × 1,2 — для создания устойчивой зоны разрежения
• Расстояние от трубы до зонтика = D × 0,5 — световой проем для выхода дыма

Пример расчета дефлектора

Дано: дымоходная труба внутренним диаметром D = 200 мм. Требуется рассчитать размеры дефлектора.

1. Диаметр диффузора: 200 × 1,3 = 260 мм
2. Диаметр цилиндра: 200 × 1,7 = 340 мм
3. Диаметр зонтика: 200 × 1,9 = 380 мм
4. Высота диффузора: 200 × 1,2 = 240 мм
5. Высота цилиндра: 200 × 1,2 = 240 мм
6. Световой проем: 200 × 0,5 = 100 мм

Итоговые размеры дефлектора: общая высота 480 мм (диффузор + цилиндр), диаметр зонтика 380 мм, просвет между срезом трубы и краем зонтика 100 мм.

Расчет для прямоугольных кирпичных труб

Для прямоугольных и квадратных кирпичных дымоходов формулы адаптируются. За базовый размер принимается эквивалентный диаметр — диаметр круглой трубы с такой же площадью сечения.

Формула эквивалентного диаметра:

D_экв = 2 × (a × b) / (a + b)

Где a и b — длина и ширина прямоугольной трубы в миллиметрах.

Пример: труба 260 × 260 мм (один кирпич):

D_экв = 2 × (260 × 260) / (260 + 260) = 2 × 67 600 / 520 = 260 мм

Далее все расчеты ведутся по формулам для круглых труб, используя D_экв = 260 мм. Для стандартных кирпичных труб готовые размеры: дымники 520х390 мм и квадратные варианты.

6 обязательных условий правильного расчета

Помимо формул для дефлектора, существуют универсальные требования, применимые ко всем типам крышек на дымоход — от простого зонта до турбо-дефлектора. Несоблюдение хотя бы одного из этих условий приводит к проблемам в эксплуатации.

1. Габарит колпака больше дымохода минимум на 100 мм

   Козырек должен выступать за пределы трубы минимум на 50 мм с каждой стороны. Для круглой трубы диаметром 200 мм минимальный диаметр зонтика — 300 мм. Для прямоугольной трубы 260×260 мм колпак должен быть минимум 360×360 мм. Это обеспечивает защиту кирпичной кладки от стекающей с козырька воды и предотвращает задувание дождя внутрь дымохода при сильном ветре.

2. Обязателен капельник для водоотвода

   Фартук-основание должен иметь отогнутый вниз край (капельник) шириной минимум 20 мм. Капельник направляет стекающую с козырька воду в сторону от трубы, предотвращая намокание кирпичной кладки. Для регионов с высокой влажностью (Санкт-Петербург) ширина капельника должна быть 60 мм. Капельник одновременно служит ребром жесткости, предотвращая деформацию фартука при ветровых нагрузках.

3. Наличие вентиляционного канала против конденсата

   Между фартуком и трубой должен быть зазор 3-5 мм для циркуляции воздуха и отвода конденсата. Для газовых и дизельных котлов, где конденсат образуется постоянно, в нижней части фартука делают дренажные отверстия диаметром 8-10 мм (по 2-4 отверстия с каждой стороны). Это предотвращает скопление влаги внутри конструкции и образование наледи зимой.

4. Пластина-второе дно для печей и каминов

   Между кронштейнами, на высоте 50-70 мм от фартука, устанавливается горизонтальная пластина. Для обычных печей используется оцинковка толщиной 0,8-1 мм, для каминов с высокой температурой — медь или нержавейка 1-1,5 мм. Второе дно выполняет три функции: предохраняет основной козырек от прогорания при вылете искр, предотвращает образование конденсата внутри колпака, защищает от образования сосулек на внутренней поверхности зимой.

5. Угол наклона скатов не менее 40 градусов

   Это критически важное условие для регионов со снежными зимами. При угле менее 40° снег не скатывается самостоятельно, образуя снежную шапку массой 15-25 кг. Для Санкт-Петербурга, где снег влажный и тяжелый, рекомендуется угол 45° и более. При слишком большом угле (более 60°) дым не успевает свободно выходить, упираясь в крутые скаты козырька, что снижает тягу на 10-15%.

6. Правильный расчет светового проема

   Световой проем — это зазор между срезом трубы и нижним краем козырька. Минимальное значение по СНиП 41-01-2003 составляет 100 мм. Недостаточный световой проем (менее 80 мм) создает препятствие выходу дыма, ухудшая тягу на 30-40%. Избыточный проем (более 200 мм) снижает защиту от осадков — косой дождь попадает внутрь трубы. Оптимальное значение для дровяных печей: 100-120 мм, для газовых котлов: 120-150 мм.

Практические испытания показали, что нарушение хотя бы одного из шести условий снижает эффективность колпака в среднем на 25%. Например, установка колпака со световым проемом 60 мм (вместо требуемых 100 мм) ухудшает тягу на 35%, а уменьшение угла наклона до 30° приводит к накоплению снега массой до 28 кг уже через 2-3 снегопада.

Стандартные размеры готовых колпаков

В продаже доступны стандартизированные размеры колпаков, рассчитанные под типовые размеры дымоходных труб. Это избавляет от необходимости индивидуального изготовления в 90% случаев.

Для кирпичных труб

Стандартные размеры кирпичных дымоходов и соответствующие им колпаки:

• 260×260 мм (1 кирпич) — колпак 380×380 мм или 400×400 мм
• 260×380 мм (1×1,5 кирпича) — колпак 400×520 мм
• 380×380 мм (1,5×1,5 кирпича) — колпак 520×520 мм
• 380×510 мм (1,5×2 кирпича) — колпак 520×640 мм
• 510×510 мм (2×2 кирпича) — колпак 640×640 мм

Длина фартука стандартных колпаков: 400-500 мм, что обеспечивает надежное крепление к трубе высотой 2-5 метров над кровлей.

Для круглых металлических труб

Сэндвич-дымоходы и одностенные металлические трубы имеют стандартные диаметры:

• Ø 80 мм — для вентиляции, малых банных печей
• Ø 100 мм — для газовых котлов до 20 кВт
• Ø 120 мм — для газовых котлов 20-30 кВт
• Ø 150 мм — для твердотопливных котлов, печей-каминов
• Ø 200 мм — для мощных твердотопливных котлов, больших каминов
• Ø 250 мм — для промышленных котельных
• Ø 300 мм — для крупных промышленных объектов

Для каждого диаметра доступны колпаки трех типов: простой зонт (защита без улучшения тяги), стандартный дефлектор (усиление на 15-20%), турбо-дефлектор (усиление в 3-4 раза).

Технические зазоры при монтаже

Для правильной установки колпака необходимо учитывать монтажные зазоры:

• Зазор для посадки фартука: +4-5 мм к каждой стороне трубы. Для трубы 260×260 мм внутренний размер фартука должен быть 268×268 мм
• Расстояние от среза трубы до края козырька: минимум 100 мм, оптимально 120-150 мм
• Толщина листового материала: 0,6-0,8 мм для козырька, 0,8-1 мм для фартука и кронштейнов
• Диаметр отверстий под крепеж: 5-6 мм для саморезов 4,2-6 мм
• Шаг между отверстиями: 150-200 мм, минимум 4 точки крепления по периметру

Что делать, если размер трубы нестандартный?

Если ваша труба имеет нестандартный размер (например, 320×450 мм), есть три варианта: заказать изготовление колпака по индивидуальным размерам у производителя (стоимость на 30-50% выше стандартных), использовать ближайший больший стандартный размер и компенсировать зазоры монтажными планками, самостоятельно изготовить колпак из листовой оцинковки по приведенным формулам. Большинство производителей, таких как Дымники Строй Макс, предлагают услугу изготовления по индивидуальным размерам с доставкой в течение 5-7 рабочих дней.

При выборе готовых конструкций обращайте внимание на соответствие всем шести обязательным условиям расчета. Качественный колпак должен иметь: козырек с углом 40°+, выступ за пределы трубы минимум 50 мм, капельник шириной 20+ мм, световой проем 100+ мм, отверстия для крепежа с шагом 150-200 мм, хомут или кронштейны для дополнительной фиксации.

Формулы расчета для дефлектора

Для дефлекторов стандартного типа (ЦАГИ, Григоровича, Вольперта) существуют проверенные соотношения размеров, разработанные на основе аэродинамических испытаний. Все расчеты ведутся от внутреннего диаметра дымоходной трубы, обозначаемого буквой D.

Основные формулы для круглых труб: < < Диаметр диффузора = D × 1,3 — расширяющаяся часть, увеличивающая скорость потока < Диаметр цилиндрического корпуса = D × 1,7 — основной элемент, создающий зону разрежения < Диаметр защитного зонтика = D × 1,9 — верхний колпак, защищающий от осадков < Высота диффузора = D × 1,2 — для оптимального ускорения потока < Высота цилиндра = D × 1,2 — для создания устойчивой зоны разрежения < Расстояние от трубы до зонтика = D × 0,5 — световой проем для выхода дыма

Пример расчета дефлектора

Дано: дымоходная труба внутренним диаметром D = 200 мм. Требуется рассчитать размеры дефлектора.

< Диаметр диффузора: 200 × 1,3 = 260 мм < Диаметр цилиндра: 200 × 1,7 = 340 мм < Диаметр зонтика: 200 × 1,9 = 380 мм < Высота диффузора: 200 × 1,2 = 240 мм < Высота цилиндра: 200 × 1,2 = 240 мм < Световой проем: 200 × 0,5 = 100 мм

Итоговые размеры дефлектора: общая высота 480 мм (диффузор + цилиндр), диаметр зонтика 380 мм, просвет между срезом трубы и краем зонтика 100 мм.

Расчет для прямоугольных кирпичных труб

Для прямоугольных и квадратных кирпичных дымоходов формулы адаптируются. За базовый размер принимается эквивалентный диаметр — диаметр круглой трубы с такой же площадью сечения.

Формула эквивалентного диаметра: <

D_экв = 2 × (a × b) / (a + b)undefined

Где a и b — длина и ширина прямоугольной трубы в миллиметрах.

Пример: труба 260 × 260 мм (один кирпич):

D_экв = 2 × (260 × 260) / (260 + 260) = 2 × 67 600 / 520 = 260 мм

Далее все расчеты ведутся по формулам для круглых труб, используя D_экв = 260 мм. Для стандартных кирпичных труб готовые размеры: дымники 520х390 мм и дымники 510х510 мм.

6 обязательных условий правильного расчета

Помимо формул для дефлектора, существуют универсальные требования, применимые ко всем типам крышек на дымоход — от простого зонта до турбо-дефлектора. Несоблюдение хотя бы одного из этих условий приводит к проблемам в эксплуатации.

< <
Габарит колпака больше дымохода минимум на 100 мм

Козырек должен выступать за пределы трубы минимум на 50 мм с каждой стороны. Для круглой трубы диаметром 200 мм минимальный диаметр зонтика — 300 мм. Для прямоугольной трубы 260×260 мм колпак должен быть минимум 360×360 мм. Это обеспечивает защиту кирпичной кладки от стекающей с козырька воды и предотвращает задувание дождя внутрь дымохода при сильном ветре. < <

Обязателен капельник для водоотвода

Фартук-основание должен иметь отогнутый вниз край (капельник) шириной минимум 20 мм. Капельник направляет стекающую с козырька воду в сторону от трубы, предотвращая намокание кирпичной кладки. Для регионов с высокой влажностью (Санкт-Петербург) ширина капельника должна быть 60 мм. Капельник одновременно служит ребром жесткости, предотвращая деформацию фартука при ветровых нагрузках. < <

Наличие вентиляционного канала против конденсата

Между фартуком и трубой должен быть зазор 3-5 мм для циркуляции воздуха и отвода конденсата. Для газовых и дизельных котлов, где конденсат образуется постоянно, в нижней части фартука делают дренажные отверстия диаметром 8-10 мм (по 2-4 отверстия с каждой стороны). Это предотвращает скопление влаги внутри конструкции и образование наледи зимой. < <

Пластина-второе дно для печей и каминов

Между кронштейнами, на высоте 50-70 мм от фартука, устанавливается горизонтальная пластина. Для обычных печей используется оцинковка толщиной 0,8-1 мм, для каминов с высокой температурой — медь или нержавейка 1-1,5 мм. Второе дно выполняет три функции: предохраняет основной козырек от прогорания при вылете искр, предотвращает образование конденсата внутри колпака, защищает от образования сосулек на внутренней поверхности зимой. < <

Угол наклона скатов не менее 40 градусов

Это критически важное условие для регионов со снежными зимами. При угле менее 40° снег не скатывается самостоятельно, образуя снежную шапку массой 15-25 кг. Для Санкт-Петербурга, где снег влажный и тяжелый, рекомендуется угол 45° и более. При слишком большом угле (более 60°) дым не успевает свободно выходить, упираясь в крутые скаты козырька, что снижает тягу на 10-15%. < <

Правильный расчет светового проема

Световой проем — это зазор между срезом трубы и нижним краем козырька. Минимальное значение по СНиП 41-01-2003 составляет 100 мм. Недостаточный световой проем (менее 80 мм) создает препятствие выходу дыма, ухудшая тягу на 30-40%. Избыточный проем (более 200 мм) снижает защиту от осадков — косой дождь попадает внутрь трубы. Оптимальное значение для дровяных печей: 100-120 мм, для газовых котлов: 120-150 мм.

<

Практические испытания показали, что нарушение хотя бы одного из шести условий снижает эффективность колпака в среднем на 25%. Например, установка колпака со световым проемом 60 мм (вместо требуемых 100 мм) ухудшает тягу на 35%, а уменьшение угла наклона до 30° приводит к накоплению снега массой до 28 кг уже через 2-3 снегопада.

Стандартные размеры готовых колпаков

В продаже доступны стандартизированные размеры колпаков, рассчитанные под типовые размеры дымоходных труб. Это избавляет от необходимости индивидуального изготовления в 90% случаев.

Для кирпичных труб

Стандартные размеры кирпичных дымоходов и соответствующие им колпаки: < < 260×260 мм (1 кирпич) — колпак 380×380 мм или 400×400 мм < 260×380 мм (1×1,5 кирпича) — колпак 400×520 мм < 380×380 мм (1,5×1,5 кирпича) — колпак 520×520 мм < 380×510 мм (1,5×2 кирпича) — колпак 520×640 мм < 510×510 мм (2×2 кирпича) — колпак 640×640 мм

Длина фартука стандартных колпаков: 400-500 мм, что обеспечивает надежное крепление к трубе высотой 2-5 метров над кровлей.

Для круглых металлических труб

Сэндвич-дымоходы и одностенные металлические трубы имеют стандартные диаметры: < < Ø 80 мм — для вентиляции, малых банных печей < Ø 100 мм — для газовых котлов до 20 кВт < Ø 120 мм — для газовых котлов 20-30 кВт < Ø 150 мм — для твердотопливных котлов, печей-каминов < Ø 200 мм — для мощных твердотопливных котлов, больших каминов < Ø 250 мм — для промышленных котельных < Ø 300 мм — для крупных промышленных объектов

Для каждого диаметра доступны колпаки трех типов: простой зонт (защита без улучшения тяги), стандартный дефлектор (усиление на 15-20%), турбо-дефлектор (усиление в 3-4 раза).

Технические зазоры при монтаже

Для правильной установки колпака необходимо учитывать монтажные зазоры: < < Зазор для посадки фартука: +4-5 мм к каждой стороне трубы. Для трубы 260×260 мм внутренний размер фартука должен быть 268×268 мм < Расстояние от среза трубы до края козырька: минимум 100 мм, оптимально 120-150 мм < Толщина листового материала: 0,6-0,8 мм для козырька, 0,8-1 мм для фартука и кронштейнов < Диаметр отверстий под крепеж: 5-6 мм для саморезов 4,2-6 мм < Шаг между отверстиями: 150-200 мм, минимум 4 точки крепления по периметру

Что делать, если размер трубы нестандартный?

Если ваша труба имеет нестандартный размер (например, 320×450 мм), есть три варианта: заказать изготовление колпака по индивидуальным размерам у производителя (стоимость на 30-50% выше стандартных), использовать ближайший больший стандартный размер и компенсировать зазоры монтажными планками, самостоятельно изготовить колпак из листовой оцинковки по приведенным формулам. Большинство производителей, таких как Дымники Строй Макс, предлагают услугу изготовления по индивидуальным размерам с доставкой в течение 5-7 рабочих дней.

При выборе готовых конструкций обращайте внимание на соответствие всем шести обязательным условиям расчета. Качественный колпак должен иметь: козырек с углом 40°+, выступ за пределы трубы минимум 50 мм, капельник шириной 20+ мм, световой проем 100+ мм, отверстия для крепежа с шагом 150-200 мм, хомут или кронштейны для дополнительной фиксации.

Как выбрать колпак на трубу дымохода: чек-лист по типу отопления

Выбор колпака на дымоход — это не вопрос эстетики, а прямое следствие технических характеристик вашей системы отопления. Температура дымовых газов, режим работы котла, тип топлива и даже конструкция дымохода диктуют конкретные требования к колпаку. Неправильно подобранная конструкция приводит к ухудшению тяги, образованию конденсата, прогоранию металла или полному перекрытию дымохода наледью.

Основной принцип выбора: чем выше температура дымовых газов и интенсивнее режим работы, тем более термостойкий материал и специализированная конструкция требуются. Рассмотрим детальные чек-листы для каждого типа отопительной системы.

По данным сервисных служб, 68% проблем с тягой и образованием конденсата связаны именно с неправильно подобранным типом колпака. Например, установка простого зонта на газовый котел приводит к образованию наледи, которая за одну ночь при температуре -15°C может полностью перекрыть дымоход диаметром 120 мм.

Для кирпичной печи на дровах/угле

Дровяные печи и камины создают максимально агрессивные условия для колпака на дымоход: температура дымовых газов достигает 400-600°C, вылетают раскаленные искры, образуется большое количество сажи и конденсата. Неправильно подобранный колпак прогорает за один сезон или создает пожароопасную ситуацию.

Обязательные требования

1. Материал — только жаропрочный

   Нержавеющая сталь AISI 304/316 (выдерживает до 800°C) или медь (до 600°C). Оцинковка с полимерным покрытием допустима только при наличии пластины-второго дна из нержавейки толщиной 1,5 мм. Простая оцинковка прогорит за 3-5 месяцев активной эксплуатации.

2. Искроуловитель — обязательный элемент

   Металлическая сетка с ячейкой 5-8 мм, установленная по периметру под козырьком. Задерживает 85-90% вылетающих искр. Обязателен для деревянных и мягких кровель. Критическое ограничение: размер ячейки строго не менее 5 мм, иначе зимой образуется наледь, полностью перекрывающая дымоход.

3. Пластина-второе дно

   Горизонтальная пластина из нержавейки толщиной 1,5 мм, установленная на высоте 50-70 мм от фартука. Защищает основной козырек от прямого воздействия искр и высоких температур, продлевая срок службы конструкции в 2-3 раза.

4. Усиление тяги

   Для дровяных печей тяга критична. Оптимально использовать дефлектор, усиливающий естественную тягу на 15-20%. При недостаточной высоте дымохода (менее 5 метров) рекомендуется турбо-дефлектор, увеличивающий тягу в 3-4 раза.

5. Угол наклона козырька 45-50°

   Обеспечивает быстрый сход снега и минимальное осаждение сажи на поверхности. При угле менее 40° сажа накапливается, уменьшая световой проем и ухудшая тягу.

Рекомендуемая конструкция

Для стандартной кирпичной печи на дровах оптимальна следующая конструкция:

• Форма: Четырехскатная пирамида с углом наклона 45-50°
• Материал: Нержавеющая сталь AISI 304 толщиной 0,8 мм для козырька, 1 мм для фартука
• Искроуловитель: Сетка из нержавейки с ячейкой 5 мм по периметру
• Второе дно: Пластина из нержавейки 1,5 мм на расстоянии 60 мм от фартука
• Размер: Для трубы 260×260 мм — колпак 400×400 мм, для 380×380 мм — колпак 520×520 мм
• Световой проем: 100-120 мм для обеспечения максимальной тяги
• Крепление: 6 саморезов по периметру + металлический хомут

Частые ошибки при выборе

Использование алюминиевого колпака

Алюминий плавится при температуре 660°C. При активной топке дровами температура в верхней части дымохода достигает 500-550°C. Алюминиевый колпак деформируется и прогорает за один сезон.

Отказ от искроуловителя

Статистика пожарных служб показывает: 35% пожаров от печного отопления возникают из-за попадания искр на кровлю. Искроуловитель снижает этот риск на 85-90%, особенно критичен для деревянных и мягких кровель.

Установка колпака с плоским или пологим углом

При угле менее 40° на козырьке скапливается сажа слоем до 5-10 мм за сезон. Это уменьшает световой проем, ухудшая тягу на 20-30%, и увеличивает вес конструкции на 3-5 кг.

Использование мелкоячеистой сетки (менее 5 мм)

Зимой при температуре ниже -10°C конденсат замерзает на сетке, образуя наледь. Сетка с ячейкой 3 мм полностью перекрывается льдом за 2-3 часа работы печи, что приводит к задымлению помещения и риску отравления угарным газом.

Какой колпак выбрать для печи периодического использования (баня, дача)?

Для печей периодического использования (1-2 раза в неделю) можно сэкономить на материале, используя оцинковку с термостойким покрытием Пурал + обязательное второе дно из нержавейки. Искроуловитель остается обязательным элементом. Форма — четырехскатная с углом 45°. Такая конструкция прослужит 15-20 лет при периодическом использовании, в то время как при ежедневной топке нержавейка прослужит 30-50 лет.

Размеры для типовых кирпичных печей

Стандартные кирпичные трубы печей имеют следующие размеры:

• 260×260 мм (1×1 кирпич) — самый распространенный размер для печей мощностью до 5 кВт. Требуется колпак 400×400 мм
• 260×380 мм (1×1,5 кирпича) — для печей 5-8 кВт. Колпак 520×390 мм
• 380×380 мм (1,5×1,5 кирпича) — для мощных печей и каминов 8-12 кВт. Колпак 520×520 мм
• 510×510 мм (2×2 кирпича) — для больших каминов и печей более 12 кВт. Колпак 640×640 мм

При выборе учитывайте запас по размеру: колпак должен выступать за пределы трубы минимум на 50 мм с каждой стороны для надежной защиты кирпичной кладки от влаги.

Для твердотопливного котла с сэндвич-дымоходом

Твердотопливные котлы с современными сэндвич-дымоходами работают в более щадящем режиме, чем традиционные печи: температура дымовых газов 250-400°C, более равномерный режим горения, меньше искр благодаря вторичной камере сгорания. Это позволяет использовать более доступные материалы и упрощенные конструкции.

Ключевые особенности выбора

1. Материал — средней термостойкости

   Оптимальные варианты: оцинковка с термостойким покрытием Пурал (до 300°C), цинк-титан, нержавеющая сталь AISI 304. Медь избыточна по цене, простая оцинковка недостаточна по термостойкости. Толщина металла: 0,8 мм для козырька, 1 мм для фартука.

2. Форма колпака — конусная или четырехскатная

   Для круглых сэндвич-труб используйте конусный колпак с углом 40-45°. Он создает минимальное сопротивление выходу газов и оптимально подходит для котлов с принудительной тягой. Для квадратных переходных участков — четырехскатная конструкция.

3. Усиление тяги — желательно, но не обязательно

   Большинство твердотопливных котлов оснащены дымососом (принудительная тяга). Дефлектор улучшает работу системы, усиливая естественную тягу на 15-20%, что позволяет котлу работать эффективнее. При длинных горизонтальных участках дымохода (более 2 метров) дефлектор обязателен.

4. Искроуловитель — по ситуации

   Современные твердотопливные котлы с вторичной камерой сгорания выбрасывают минимум искр. Искроуловитель нужен только при топке дровами без предварительной газификации или если кровля выполнена из горючих материалов. При топке пеллетами или брикетами искроуловитель не требуется.

5. Защита от конденсата

   Сэндвич-трубы имеют теплоизоляцию, снижающую образование конденсата. Однако в нижней части колпака необходимы дренажные отверстия диаметром 8-10 мм (4 штуки по периметру) для отвода конденсата, образующегося при розжиге и остывании котла.

Рекомендуемая конструкция

Для твердотопливного котла с круглым сэндвич-дымоходом:

• Форма: Конусный колпак с углом 40-45° или стандартный дефлектор ЦАГИ
• Материал: Оцинковка с покрытием Пурал или цинк-титан
• Толщина металла: 0,8 мм
• Диаметр: Для трубы Ø 150 мм — колпак Ø 200 мм, для Ø 200 мм — колпак Ø 260 мм
• Световой проем: 120-150 мм для свободного выхода газов
• Дополнительно: Дренажные отверстия в фартуке, капельник шириной 20 мм
• Крепление: Хомут из нержавейки с винтовым зажимом (для круглых труб) или 4 самореза (для квадратных)

Выбор между простым зонтом и дефлектором

Опыт эксплуатации показывает, что установка дефлектора на твердотопливный котел снижает расход топлива на 8-12% за счет улучшения тяги и более полного сгорания. При стоимости отопительного сезона 40-50 тысяч рублей экономия составляет 4-6 тысяч рублей в год, что окупает дефлектор за один сезон.

Типовые диаметры сэндвич-труб

Сэндвич-дымоходы для твердотопливных котлов выпускаются в стандартных диаметрах:

• Ø 115 мм — для котлов мощностью до 15 кВт (площадь отопления до 150 м)
• Ø 150 мм — для котлов 15-30 кВт (150-300 м)
• Ø 200 мм — для котлов 30-50 кВт (300-500 м)
• Ø 250 мм — для промышленных котлов более 50 кВт

Колпак должен соответствовать внешнему диаметру сэндвич-трубы. Например, для сэндвича с внутренним диаметром 150 мм и толщиной утеплителя 50 мм внешний диаметр составит 250 мм. Соответственно, требуется колпак диаметром 260-280 мм с учетом зазора.

Нужна ли защита от птиц для сэндвич-дымохода?

Да, рекомендуется. Птицы (галки, скворцы) часто вьют гнезда в дымоходах в межотопительный период (май-сентябрь). Диаметр 150-200 мм оптимален для гнездования. Гнездо полностью перекрывает дымоход, что при запуске котла осенью приводит к задымлению помещения. Используйте сетку с ячейкой 10-15 мм — она не препятствует выходу газов, но надежно защищает от птиц. Для котлов на пеллетах с низкой температурой газов сетка может быть 5 мм без риска обледенения.

Особенности для комбинированных котлов (дрова + электро)

Комбинированные котлы, работающие периодически на дровах и постоянно на электричестве, требуют особого подхода:

• При работе на электричестве дымоход не используется, в нем образуется конденсат от перепада температур
• При переходе на дровяное отопление скопившийся конденсат может привести к коррозии колпака
• Решение: обязательны дренажные отверстия диаметром 10 мм (6-8 штук по периметру фартука) и материал с высокой коррозионной стойкостью (цинк-титан или нержавейка)
• Простая оцинковка для таких систем не подходит — срок службы сокращается до 3-5 лет

Для комбинированных систем лучший выбор — нержавеющая сталь AISI 304 с конусной формой козырька и увеличенными дренажными отверстиями.

Для пиролизного котла

Пиролизные котлы работают по принципу газификации древесины при дефиците кислорода с последующим сжиганием полученного газа во вторичной камере. Это обеспечивает КПД до 85-92%, но создает уникальные условия для дымохода: температура дымовых газов всего 80-150°C, высокая влажность выхлопа, образование большого количества конденсата с кислотными компонентами.

Главная проблема пиролизных котлов — обильный кислотный конденсат, который образуется из-за низкой температуры газов. Если колпак создает дополнительное сопротивление выходу газов, конденсат скапливается внутри дымохода, вызывая коррозию и обледенение зимой.

Критичные требования

< <
Открытое сопло — единственно правильный выбор

Стандартный колпак с плоским зонтиком категорически не подходит. Требуется конструкция с открытым соплом, где выходное отверстие составляет 70-80% от диаметра трубы. Такая конструкция создает минимальное сопротивление выходу газов и позволяет конденсату свободно стекать, промывая внутренние стенки. < <

Материал — коррозионно-стойкий

Конденсат пиролизных котлов содержит уксусную, муравьиную и другие органические кислоты с pH 3,5-4,5. Простая оцинковка разрушается за 2-3 года. Оптимальные материалы: нержавеющая сталь AISI 304 (минимум), AISI 316 с молибденом (для регионов с высокой влажностью), оцинковка с термостойким полимерным покрытием (бюджетный вариант на 7-10 лет). < <

Дренажная система — обязательна

В нижней части фартука необходимы увеличенные дренажные отверстия диаметром 10-12 мм (минимум 6 штук по периметру). Дополнительно рекомендуется установка конденсатосборника в нижней части дымохода внутри помещения — он собирает стекающий конденсат и выводит его через дренажную трубку. < <

Запрещен дефлектор закрытого типа

Классические дефлекторы ЦАГИ, Григоровича, Вольперта с цилиндрическим корпусом создают дополнительное сопротивление, которое критично для низкотемпературных газов. Это приводит к ухудшению тяги, накоплению конденсата и снижению КПД котла на 15-20%. < <

Защита от обледенения

При температуре воздуха ниже -10°C конденсат замерзает на внутренних поверхностях колпака. Световой проем должен быть увеличен до 150-200 мм, чтобы даже при образовании наледи толщиной 20-30 мм оставался достаточный канал для выхода газов.

Рекомендуемая конструкция

Для пиролизного котла оптимальна следующая конфигурация: < < Тип: Конусный колпак с открытым соплом (выходное отверстие 70-80% диаметра трубы) < Материал: Нержавеющая сталь AISI 304 толщиной 0,8 мм или оцинковка с покрытием Пурал < Угол наклона: 35-40° (меньше, чем для дровяных печей, для минимального сопротивления) < Световой проем: 150-200 мм (увеличенный для защиты от обледенения) < Дренажные отверстия: 6-8 штук диаметром 10-12 мм в нижней части фартука < Сетки и искроуловители: Не устанавливаются (риск обледенения) < Крепление: Хомут из нержавейки для круглых труб или 4 самореза для квадратных <

Лабораторные испытания показали, что при температуре дымовых газов 120°C и температуре воздуха -15°C на колпаке закрытого типа за 8 часов работы котла образуется наледь толщиной 25-30 мм, уменьшающая световой проем на 40-50%. Колпак с открытым соплом в тех же условиях образует наледь толщиной всего 5-8 мм на внешней кромке, не влияющую на проходимость.

Сравнение конструкций для пиролизного котла

Можно ли вообще не ставить колпак на пиролизный котел?

Теоретически да, пиролизный котел может работать вообще без колпака на дымоходе. Низкая температура газов и принудительная тяга делают колпак необязательным с точки зрения тяги. Однако отсутствие колпака приводит к трем проблемам: попадание осадков внутрь трубы (снег зимой растаивает и стекает в котел), гнездование птиц в межотопительный период, разрушение кирпичной кладки от осадков. Поэтому минимальная защита в виде колпака с открытым соплом необходима, но выбирайте максимально простую конструкцию без лишних элементов.

Частые ошибки

Установка стандартного четырехскатного колпака

Плоский козырек на расстоянии 100-120 мм от среза трубы создает зону застоя, где конденсат кристаллизуется при морозе. За 6-8 часов работы котла при -15°C образуются сосульки длиной 15-20 см, которые сужают световой проем на 30-40%.

Использование искроуловителя или сетки от птиц

Любая сетка с ячейкой менее 15 мм обмерзает за 2-3 часа работы котла при температуре ниже -10°C. Конденсат проходит через сетку, замерзает на ней, постепенно полностью перекрывая проходное сечение. Это приводит к остановке котла и задымлению помещения.

Недостаточные дренажные отверстия

Отверстия диаметром 8 мм забиваются льдом при температуре ниже -5°C. Требуются отверстия минимум 10 мм, а лучше 12 мм, причем не менее 6 штук по периметру для надежного дренажа.

Особенности для разных диаметров

Пиролизные котлы комплектуются дымоходами меньшего диаметра, чем обычные твердотопливные, благодаря принудительной тяге: < < Ø 100 мм — котлы мощностью до 20 кВт. Колпак с выходным отверстием Ø 75-80 мм < Ø 120 мм — котлы 20-35 кВт. Колпак с выходным отверстием Ø 90-95 мм < Ø 150 мм — котлы 35-50 кВт. Колпак с выходным отверстием Ø 110-120 мм

Выходное отверстие должно составлять 70-80% от внутреннего диаметра трубы. Меньше — создается избыточное сопротивление, больше — недостаточная защита от осадков.

Для газового или дизельного котла

Газовые и дизельные котлы имеют самую низкую температуру дымовых газов среди всех типов отопления: 120-180°C для обычных котлов и 40-80°C для конденсационных. Это делает проблему конденсата критичной. Неправильно подобранный колпак приводит к образованию наледи, которая может полностью перекрыть дымоход за одну ночь при температуре -15°C.

Второе критичное отличие — агрессивность конденсата. При сгорании газа и дизельного топлива образуются серная и азотная кислоты, которые в виде конденсата разрушают металл в 3-4 раза быстрее, чем конденсат от дров.

Обязательные требования

< <
Конусная форма или открытое сопло

Для газовых котлов оптимальны два типа конструкций: конусный колпак с углом 35-40° и минимальным количеством кронштейнов (2-3 штуки), колпак с открытым соплом (выходное отверстие 65-75% диаметра трубы). Четырехскатные и сложные конструкции создают зоны застоя, где скапливается и замерзает конденсат. < <

Материал — кислотостойкий

Минимальное требование: оцинковка с полимерным покрытием (Полиэстер, Пурал). Рекомендуемые материалы: нержавеющая сталь AISI 304, для прибрежных регионов — AISI 316 с молибденом, алюминий (только для вентилируемых систем). Простая оцинковка без покрытия разрушается за 1-2 года. < <

Увеличенный световой проем

Для газовых котлов световой проем должен составлять 150-200 мм (против стандартных 100-120 мм). Это компенсирует образование наледи и обеспечивает достаточный канал для выхода влажных газов даже при частичном обледенении. < <

Дренажная система

Обязательны дренажные отверстия в фартуке: минимум 8 штук диаметром 10 мм по периметру. Отверстия располагаются в нижней части с шагом 40-50 мм. Дополнительно в самой нижней точке каждой стороны фартука делается вырез 10×15 мм для гарантированного стока конденсата. < <

Запрет на глухие конструкции

Категорически запрещены колпаки с пластиной-вторым дном, искроуловителями, мелкоячеистыми сетками (менее 15 мм). Любые препятствия на пути газов приводят к обледенению и перекрытию дымохода.

Рекомендуемая конструкция

Для газового или дизельного котла стандартной мощности (до 30 кВт): < < Форма: Конусный колпак с углом 35-40° или открытое сопло < Материал: Оцинковка с покрытием Полиэстер или Пурал, толщина 0,6-0,8 мм < Конструкция кронштейнов: 2-3 узких кронштейна шириной 10-15 мм (минимальная площадь для обледенения) < Световой проем: 150-200 мм < Дренажные отверстия: 8-10 штук диаметром 10 мм + угловые вырезы 10×15 мм < Капельник: Отогнут на 30-40 мм для отвода конденсата от трубы < Дополнительно: Рекомендуется выбирать светлые цвета (белый, светло-серый) — они меньше нагреваются на солнце, уменьшая термические деформации

Особенности для конденсационных котлов

Конденсационные котлы с КПД более 95% выбрасывают газы температурой всего 40-80°C. Это создает экстремальные условия для колпака: <

Образуется в 3-4 раза больше конденсата, чем в обычных газовых котлах

Конденсат крайне агрессивен (pH 2,5-3,5) из-за высокой концентрации кислот

Риск обледенения присутствует даже при температуре -5°C

Для конденсационных котлов требования еще более строгие:

< Только открытое сопло — никакие другие конструкции не допускаются < Нержавеющая сталь AISI 316 — обязательное требование из-за агрессивности конденсата < Световой проем 200-250 мм — максимально возможный < Дренажные отверстия 12-15 мм — увеличенного диаметра < Рекомендуется система обогрева — электрический нагревательный кабель мощностью 10-15 Вт/м, намотанный на фартук

<

Согласно техническим требованиям производителей конденсационных котлов (Viessmann, Buderus, Vaillant), установка колпака закрытого типа с дефлектором на конденсационный котел приводит к аннулированию гарантии. Производители прямо указывают: допустимы только колпаки с открытым соплом или полное отсутствие колпака с защитной решеткой от птиц.

Тип котла	Температура газов	Оптимальный колпак	Материал	Особенности
Обычный газовый	120-180°C	Конусный или открытое сопло	Оцинковка с Пуралом	Дренаж 8-10 отверстий Ø 10 мм
Конденсационный	40-80°C	Только открытое сопло	Нержавейка AISI 316	Дренаж усиленный, возможен обогрев
Дизельный	140-200°C	Конусный	Нержавейка AISI 304	Обязательна защита от сажи
Настенный турбо	90-140°C	Открытое сопло	Оцинковка с покрытием	Минимальное сопротивление

Типовые диаметры дымоходов

Газовые и дизельные котлы используют меньшие диаметры дымоходов благодаря принудительной тяге: < <

Ø 80 мм — настенные газовые котлы до 12 кВтundefined < Ø 100 мм — настенные котлы 12-24 кВт (самый распространенный)undefined < Ø 120 мм — напольные котлы 24-35 кВтundefined < Ø 150 мм — напольные котлы 35-60 кВтundefined < Ø 200 мм — промышленные котлы более 60 кВтundefined undefined

Для каждого диаметра колпак подбирается индивидуально с учетом зазора 4-5 мм для посадки.

Почему для газовых котлов нельзя использовать дефлектор?

Дефлектор создает дополнительное аэродинамическое сопротивление в зоне выхода газов. Для дровяных печей с высокой температурой (400-600°C) и мощной естественной тягой это сопротивление компенсируется усилением тяги за счет ветра. Для газовых котлов с низкой температурой (120-180°C) и слабой естественной тягой дефлектор создает больше проблем, чем пользы. Во-первых, он увеличивает застой влажных газов, ускоряя конденсацию и обледенение. Во-вторых, цилиндрический корпус дефлектора собирает конденсат, который замерзает и образует ледяной панцирь толщиной до 50 мм. В-третьих, сложная геометрия создает множество зон застоя, где формируются сосульки. Результат: через 8-12 часов работы котла при -15°C дефлектор полностью перекрывается льдом.

Цветовое решение

Для газовых котлов цвет колпака имеет практическое значение, а не только эстетическое: < < Светлые цвета (белый RAL 9003, светло-серый RAL 9006): Минимальный нагрев на солнце (до 45°C летом), минимальные термические деформации, медленное выцветание покрытия < Темные цвета (коричневый RAL 8017, черный RAL 9005): Сильный нагрев (до 75-80°C летом), ускоренное старение покрытия, термические деформации через 5-7 лет. Однако популярны дымники коричневые благодаря эстетичному сочетанию с кирпичной кладкой

Для газовых котлов рекомендуются светлые оттенки — они продлевают срок службы полимерного покрытия на 30-40%.

Для котла с КПД 85% и выше

Котлы с высоким КПД (85% и выше) — это современные энергоэффективные установки, которые максимально извлекают тепло из топлива. Чем выше КПД котла, тем ниже температура дымовых газов и тем больше проблем создает неправильный колпак. При КПД 85% температура газов составляет 120-150°C, при 90% — 80-120°C, при 95% и выше — всего 40-80°C.

Ключевой принцип: для высокоэффективных котлов колпак должен создавать минимальное сопротивление и иметь максимальную защиту от конденсата. Любое усложнение конструкции приводит к снижению эффективности системы.

Классификация по КПД и требования

Подробные рекомендации по КПД

Котлы КПД 85-89% (современные классические)

Температура газов 120-150°C позволяет использовать стандартные конструкции с небольшими модификациями: <

Форма: конусный колпак с углом 35-40°, допустим стандартный дефлектор при высоте трубы более 6 метров

Материал: оцинковка с покрытием Пурал, цинк-титан

Световой проем: 130-150 мм

Дренаж: 6-8 отверстий Ø 10 мм

Особенность: можно использовать защитную сетку от птиц с ячейкой 15-20 мм

Котлы КПД 90-94% (пиролизные, низкотемпературные)

Температура газов 80-120°C требует специального подхода: <

Форма: только открытое сопло, выходное отверстие 70-75% диаметра трубы

Материал: нержавеющая сталь AISI 304 или оцинковка с термостойким покрытием

Световой проем: 150-180 мм

Дренаж: 8-10 отверстий Ø 10-12 мм + угловые вырезы

Запрещено: любые дефлекторы, сетки с ячейкой менее 20 мм, второе дно

Котлы КПД 95% и выше (конденсационные)

Экстремально низкая температура 40-80°C создает максимальные требования: <

Форма: открытое сопло с максимальным выходным отверстием (75-80%)

Материал: обязательно нержавеющая сталь AISI 316 с молибденом

Световой проем: 200-250 мм (максимально возможный)

Дренаж: 10-12 отверстий Ø 12-15 мм, возможна установка дренажной трубки

Дополнительно: рекомендуется система обогрева кабелем 10-15 Вт/м

Альтернатива: полный отказ от колпака с установкой защитной решетки от птиц под срезом трубы

Влияние колпака на КПД системы

Неправильно подобранный колпак может снизить общий КПД отопительной системы: < < Дефлектор на конденсационном котле: Снижение КПД на 8-12% из-за ухудшения тяги и накопления конденсата в дымоходе < Плоский зонт на пиролизном котле: Снижение КПД на 5-8% из-за увеличения сопротивления < Обледенение колпака: При частичном перекрытии на 30-40% снижение КПД на 10-15% < Правильно подобранный колпак с открытым соплом: Влияние на КПД менее 1-2%, практически незаметно <

Натурные испытания в климатической камере показали: при температуре дымовых газов 100°C и температуре воздуха -20°C стандартный четырехскатный колпак перекрывается наледью на 45% за 10 часов работы котла. Это увеличивает сопротивление дымохода в 2,3 раза, снижая КПД котла с 92% до 82%. Колпак с открытым соплом в тех же условиях перекрывается только на 8%, влияние на КПД — менее 1%.

Специальные решения для высокоэффективных котлов

Для котлов с КПД более 90% разработаны специализированные конструкции колпаков:

< <
Колпак с системой обогрева

В конструкцию фартука и нижней части козырька встроен нагревательный кабель мощностью 10-15 Вт/м. Кабель подключается к терморегулятору, который включает обогрев при температуре ниже -5°C. Потребление электроэнергии: 50-80 Вт (1,2-2 кВт⋅ч в сутки при круглосуточной работе). Стоимость системы: +3 000-5 000 ₽ к цене колпака. < <

Колпак с усиленным дренажом

В нижней части фартука установлена дренажная трубка диаметром 15-20 мм, выводящая конденсат в сторону от трубы. Трубка направлена вниз под углом 45° на расстояние 100-150 мм от дымохода. Предотвращает намерзание льда на фартуке. < <

Модульная конструкция со съемным козырьком

Козырек крепится к фартуку на защелках или винтах, позволяя быстро снять его для очистки от наледи без демонтажа всей конструкции. Актуально для регионов с суровыми зимами. < <

Колпак с автоматическим подогревом

Встроенный датчик влажности определяет начало конденсации и автоматически включает нагревательный элемент. Полностью автоматическая система без участия пользователя. Стоимость: 8 000-12 000 ₽.

Стоит ли отказаться от колпака совсем для конденсационного котла?

Для конденсационных котлов с КПД 96-98% полный отказ от колпака — это допустимое и даже рекомендуемое решение производителями. Без колпака отсутствуют какие-либо препятствия выходу газов и нет поверхностей для образования наледи. Единственная необходимая защита — горизонтальная решетка с ячейкой 30×30 мм, установленная на 50-100 мм ниже среза трубы. Она защищает от крупного мусора и птиц, но не препятствует выходу газов. Недостаток: осадки попадают в трубу, но для конденсационных котлов это не критично — в дымоходе и так постоянно присутствует жидкость (конденсат). Дополнительная влага от дождя или снега незначительна на фоне объема конденсата.

Выбор для современных систем

При выборе колпака для высокоэффективного котла учитывайте совокупность факторов: < < КПД котла — основной параметр, определяющий температуру газов < Тип топлива — газ/дизель дают более агрессивный конденсат, чем дрова < Климат региона — в Санкт-Петербурге и Ленинградской области проблема конденсата критичнее из-за высокой влажности < Высота дымохода — чем выше труба, тем лучше естественная тяга и меньше требований к колпаку < Бюджет — правильный колпак стоит 3 000-8 000 ₽, неправильный придется менять каждые 2-3 года

Для современных домов с энергоэффективными котлами оптимально выбирать минималистичные решения в стиле дымники Модерн — простые формы без лишних элементов, максимальная функциональность.

Для вентиляционной трубы

Вентиляционные каналы работают в принципиально иных условиях, чем дымоходы: отсутствие высоких температур, отсутствие агрессивных газов, но постоянная влажность и риск обратной тяги при сильном ветре. Задача колпака для вентиляции — защита от осадков, птиц и усиление естественной тяги за счет ветра.

Главное преимущество вентиляционных каналов — нет жестких ограничений по материалам и конструкции. Можно использовать любые формы, материалы и даже декоративные элементы без риска прогорания или обледенения.

Основные требования

1. Усиление тяги — главная задача

   В отличие от дымоходов, где избыточная тяга может быть проблемой, для вентиляции тяга критически важна. Рекомендуется использовать дефлектор, усиливающий естественную тягу на 15-25%. Оптимальные типы: дефлектор ЦАГИ (универсальный, работает при любом ветре), дефлектор Григоровича (максимальное усиление, но чувствителен к направлению ветра), турбо-дефлектор (усиление в 3-4 раза, идеален для подвалов и цокольных этажей).

2. Материал — любой по бюджету и эстетике

   Подходят все материалы: оцинковка с полимерным покрытием (оптимальное соотношение цены и долговечности), алюминий (легкий, не ржавеет, но низкая прочность), нержавеющая сталь (максимальная долговечность, премиум-сегмент), пластик (для небольших вентканалов диаметром до 100 мм), медь (декоративный вариант для элитных объектов). Выбор зависит исключительно от бюджета и архитектурного стиля здания.

3. Защита от птиц — обязательна

   Вентиляционные каналы — излюбленное место гнездования птиц. Гнездо полностью перекрывает канал, нарушая воздухообмен в здании. Обязательна металлическая сетка с ячейкой 10-20 мм. Для вентиляции можно использовать мелкую ячейку (10 мм), так как нет риска обледенения от конденсата.

4. Защита от осадков

   Дождь и снег, попадающие в вентканал, стекают в помещение или скапливаются в нижней части канала, создавая очаги плесени. Колпак должен полностью перекрывать срез трубы с выступом минимум 50 мм по всем сторонам.

5. Защита от обратной тяги

   При сильном ветре возможен эффект обратной тяги, когда воздух задувается внутрь здания. Дефлектор предотвращает это явление, создавая зону разрежения независимо от направления ветра.

Рекомендуемая конструкция

Для стандартного вентиляционного канала частного дома:

• Тип: Дефлектор ЦАГИ или стандартный четырехскатный колпак с сеткой
• Материал: Оцинковка с полимерным покрытием в цвет кровли
• Форма: Любая (четырехскатная, конусная, шатровая, декоративная)
• Угол наклона: Минимум 40° для схода снега
• Сетка: Ячейка 10-15 мм, материал — оцинковка или нержавейка
• Размер: Для круглых каналов — диаметр колпака на 100-120 мм больше диаметра трубы, для прямоугольных — выступ 50 мм с каждой стороны
• Крепление: Хомут для круглых труб, саморезы для прямоугольных

Сравнение конструкций для вентиляции

Особенности для разных типов вентиляции

Естественная вентиляция жилых помещений

Каналы из кухни, санузлов, ванных комнат. Диаметр 100-150 мм. Оптимально: четырехскатный колпак с сеткой 10 мм или дефлектор ЦАГИ. Усиление тяги на 15-20% улучшает воздухообмен, предотвращая запотевание окон и появление плесени.

Вентиляция подвалов и цокольных этажей

Наиболее проблемные зоны с высокой влажностью и слабой естественной тягой. Обязательно использование турбо-дефлектора. Он обеспечивает принудительную вытяжку даже при отсутствии ветра, эффективно удаляя влажный воздух и предотвращая образование грибка.

Вентиляция чердаков и мансард

Каналы большого диаметра (150-200 мм) для интенсивного воздухообмена. Подходит любая конструкция, главное — надежная защита от осадков. Рекомендуется дефлектор для дополнительного удаления влаги из утеплителя кровли.

Вентиляция септиков и канализации

Специфические требования: высота трубы минимум 500 мм над кровлей (СанПиН), обязательна защита от птиц и насекомых, желательно угольный фильтр для устранения запахов. Колпак простой, без усложнений, с сеткой 5-8 мм.

По исследованиям НИИ строительной физики, установка дефлектора на вентиляционный канал увеличивает воздухообмен в среднем на 18-25%. Для дома площадью 150 м это означает дополнительные 30-40 м/час свежего воздуха, что эквивалентно постоянно приоткрытому окну, но без теплопотерь и сквозняков.

Можно ли использовать один колпак на несколько вентканалов?

Да, существуют специальные многоканальные колпаки для нескольких труб, расположенных рядом. Общий козырек накрывает 2-4 трубы, выходящие на расстоянии 200-400 мм друг от друга. Преимущества: единое архитектурное решение, экономия на материалах (один большой колпак дешевле четырех маленьких), упрощенный монтаж. Недостаток: сложность изготовления под конкретную конфигурацию труб. Обычно изготавливается на заказ по индивидуальным размерам.

Типовые размеры вентканалов

Стандартные диаметры круглых вентиляционных каналов:

• Ø 100 мм — для санузлов и небольших помещений
• Ø 125 мм — для кухонь и ванных комнат
• Ø 150 мм — для совмещенных каналов или больших помещений
• Ø 200 мм — для чердаков, подвалов, промышленных объектов

Для прямоугольных кирпичных каналов стандартные размеры: 130×130 мм (половина кирпича), 130×260 мм, 260×260 мм (один кирпич). Колпаки подбираются с запасом +100-120 мм к размеру канала.

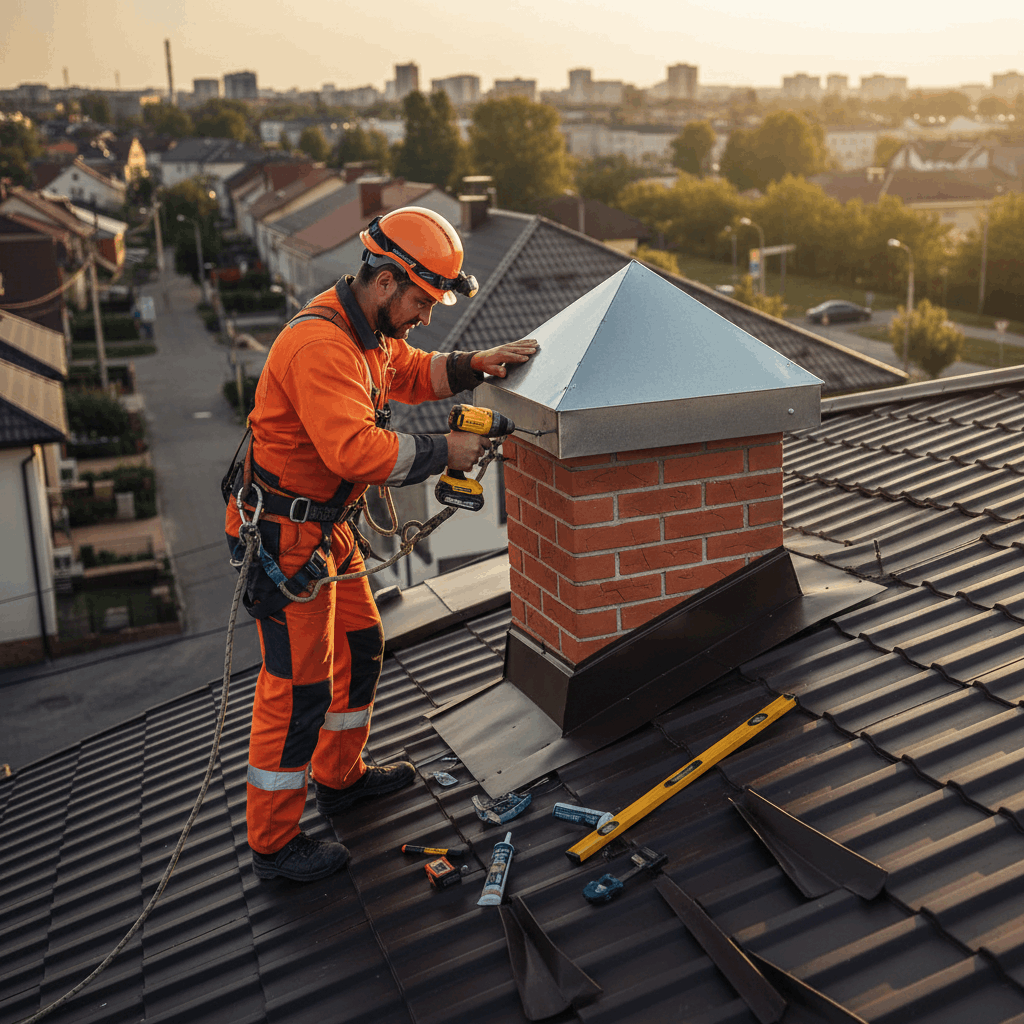

Пошаговая инструкция установки крышки на дымоход

Установка колпака на дымоход — это ответственная работа, выполняемая на высоте и требующая строгого соблюдения техники безопасности. Неправильный монтаж приводит к срыву конструкции ветром, падению колпака внутрь трубы с полным перекрытием дымохода или повреждению кирпичной кладки. Процесс установки состоит из трех этапов: подготовка, монтаж и финальная проверка.

Средняя продолжительность работ для опытного мастера: 40-60 минут на одну трубу стандартного размера. Для новичка: 1,5-2 часа с учетом всех подготовительных операций и проверок.

Статистика МЧС показывает: 23% несчастных случаев при работе на кровле связаны с установкой и обслуживанием дымоходов. Основные причины: работа в одиночку без страховки, использование неустойчивых лестниц, работа в неблагоприятных погодных условиях (ветер, осадки, обледенение). Соблюдение техники безопасности обязательно.

Подготовительный этап

Подготовка к установке колпака начинается задолго до подъема на крышу. Тщательная подготовка сокращает время работы на высоте и минимизирует риски. Этот этап включает подготовку инструментов, материалов, проверку конструкции колпака и оценку состояния дымохода.

Необходимые инструменты и материалы

Для установки колпака потребуется следующий набор:

• Измерительные инструменты: рулетка длиной 3-5 метров, угольник строительный, уровень пузырьковый длиной 400-600 мм, маркер или карандаш для разметки
• Инструменты для крепления: шуруповерт аккумуляторный (для работы на высоте без провода), набор сверл по металлу (диаметры 3, 4, 5, 6 мм), сверла по кирпичу или бетону с победитовыми наконечниками (диаметры 6, 8, 10 мм), молоток массой 300-500 г, отвертки крестовые и плоские
• Крепежные элементы: саморезы по металлу 4,2×16 мм (для металлических труб, 8-12 шт), саморезы 6×60 мм с пластиковыми дюбелями (для кирпичных труб, 8-12 шт), металлический хомут с винтовым зажимом (ширина 20-30 мм, диаметр соответствует трубе), заклепки алюминиевые 4×10 мм (опционально, для дополнительной фиксации)
• Герметизирующие материалы: термостойкий герметик (выдерживает до 300°C, туба 280-310 мл), герметизирующая лента или мастика (для заделки щелей), монтажная пена (только для вентиляционных каналов, для дымоходов запрещена)
• Дополнительные материалы: ветошь или тряпки для очистки поверхностей, металлическая щетка для удаления ржавчины и загрязнений, обезжириватель или ацетон, защитные перчатки хлопчатобумажные с ПВХ-покрытием

Проверка комплектности колпака

Перед подъемом на крышу обязательно проверьте комплектность и качество колпака на земле. Исправлять недостатки на высоте опасно и неудобно.

Проверочный список:

1. Визуальный осмотр козырька: отсутствие вмятин, трещин, деформаций, проверка качества сварных швов (должны быть герметичными, без пропусков), проверка полимерного покрытия (отсутствие сколов, царапин, отслоений)
2. Проверка фартука-основания: соответствие размеров заявленным (измерьте внутренний размер), наличие капельника (отогнутый край для стока воды), наличие просверленных отверстий под крепеж (обычно 4-8 отверстий диаметром 5-6 мм)
3. Проверка кронштейнов: надежность крепления к козырьку и фартуку, отсутствие люфтов и шатаний, равномерное распределение по периметру
4. Проверка дополнительных элементов: наличие искроуловителя (если заявлен), качество сетки (ячейка должна соответствовать заявленной), наличие второго дна (для печных колпаков), комплектация крепежом (саморезы, хомут, дюбели)
5. Проверка геометрии: установите колпак на ровную поверхность, проверьте вертикальность кронштейнов уровнем, измерьте световой проем (должен быть 100-200 мм в зависимости от типа), проверьте симметричность конструкции

Что делать, если обнаружены дефекты колпака?

Мелкие дефекты (царапины покрытия, небольшие вмятины на козырьке) не критичны и не влияют на функциональность. Критичные дефекты требуют замены или возврата: сквозные трещины или пробоины в металле, расхождение сварных швов, значительная деформация фартука (не надевается на трубу), несоответствие размеров более чем на 10 мм, отсутствие обязательных элементов (искроуловитель для печи, дренажные отверстия для газового котла). При обнаружении критичных дефектов свяжитесь с продавцом для замены или возврата. Не пытайтесь исправить дефекты самостоятельно — это нарушает гарантию.

Измерение и подготовка дымохода

Перед установкой необходимо точно измерить дымоход и подготовить его поверхность.

Последовательность действий:

1. Измерение размеров трубы

   Для прямоугольных труб: измерьте длину и ширину с точностью до 1 мм, измерения проводите в верхней части (0-50 мм от среза), кирпичные трубы могут иметь неравномерность до 5-10 мм из-за неровности кладки. Для круглых труб: измерьте внешний диаметр в двух перпендикулярных направлениях, используйте среднее значение, для сэндвич-труб учитывайте внешний диаметр утеплителя, а не внутренней трубы.

2. Проверка соответствия размеров колпака

   Внутренний размер фартука должен быть на 4-5 мм больше размера трубы с каждой стороны. Например, для трубы 260×260 мм фартук должен быть 268×268 мм (минимум) или 270×270 мм (оптимально). Слишком большой зазор (более 10 мм) потребует установки уплотнителей. Слишком маленький зазор (менее 3 мм) затруднит посадку колпака.

3. Очистка поверхности трубы

   Металлической щеткой удалите с верхней части трубы (на глубину 300-400 мм): сажу и копоть, ржавчину, старую краску, отслоившиеся фрагменты кирпича или раствора, наледь и снег (при зимнем монтаже). Для кирпичных труб дополнительно проверьте состояние швов — выкрошившийся раствор восстановите цементной смесью за 1-2 дня до монтажа.

4. Обезжиривание

   Для металлических труб протрите место контакта фартука ветошью, смоченной в ацетоне или обезжиривателе. Это обеспечит лучшую адгезию герметика. Для кирпичных труб обезжиривание не требуется.

5. Разметка точек крепления

   Определите места установки саморезов. Для прямоугольных труб: по 2 самореза на каждую сторону, расстояние от углов 50-80 мм, расстояние от верха трубы 100-150 мм. Для круглых труб: 4-6 саморезов равномерно по окружности, расстояние от верха 100-150 мм. Отметьте точки маркером или карандашом.

Проверка состояния дымохода

Установка колпака — хороший повод проверить общее состояние дымохода. Выявите проблемы до монтажа, чтобы устранить их сразу.

Что проверить:

• Целостность кирпичной кладки: Наличие трещин шириной более 2 мм, выкрошившихся кирпичей, отслоившегося раствора в швах. Критичные повреждения требуют ремонта перед установкой колпака.
• Вертикальность трубы: Проверьте уровнем вертикальность всех четырех сторон. Отклонение более 5-7 мм на метр высоты — признак деформации фундамента или нарушения кладки.
• Наличие высолов: Белый налет на кирпиче — признак проникновения влаги. Требуется гидрофобизация трубы водоотталкивающими составами.
• Состояние металлических труб: Наличие сквозной коррозии, прогоревших участков, деформаций. При наличии критичных повреждений необходима замена участка трубы.
• Чистота дымохода: Толстый слой сажи (более 3-5 мм) ухудшает тягу и создает пожароопасность. Перед установкой колпака очистите дымоход трубочистным ершом или обратитесь к специалистам.

Погодные условия для монтажа

Установка колпака допускается не в любую погоду. Безопасные условия для работы:

• Температура воздуха: От -15°C до +30°C. При более низкой температуре металл становится хрупким, герметик плохо схватывается. При более высокой — работа на металлической кровле опасна из-за риска ожогов и теплового удара.
• Осадки: Работа в дождь или снегопад категорически запрещена. Мокрая кровля скользкая, ухудшается видимость, невозможна герметизация.
• Ветер: При скорости ветра более 10 м/с (сильный ветер, сгибаются ветки деревьев) работа опасна. Колпак имеет высокую парусность и может быть вырван из рук.
• Обледенение: При наличии льда на кровле или лестнице работа запрещена. Требуется предварительная очистка ото льда и посыпка песком.
• Время суток: Работа в темное время суток крайне опасна. Планируйте монтаж на светлое время, оптимально — утро (08:00-12:00), когда солнце не так активно греет кровлю.

Оптимальные условия: сухая безветренная погода, температура +10...+20°C, облачность (чтобы кровля не перегревалась на солнце), светлое время суток.

Техника безопасности

Работа на высоте относится к категории повышенной опасности. Падение с кровли — одна из наиболее частых причин травматизма при строительных и ремонтных работах. Соблюдение техники безопасности не просто желательно, а обязательно для сохранения жизни и здоровья.

Согласно правилам охраны труда при работе на высоте, работы на кровле выше 1,8 метра от уровня земли требуют обязательного применения средств защиты от падения и соблюдения специальных мер предосторожности.

Средства индивидуальной защиты (СИЗ)

Обязательный минимум для работы на кровле: < < Страховочная привязь (монтажный пояс): Полноростовая привязь с плечевыми и ножными лямками, точка крепления на спине или груди, сертифицированная на нагрузку минимум 1500 кг (15 кН). Пояс на талии недостаточен — при падении он может травмировать внутренние органы. < Страховочный фал (строп): Длина 2-3 метра с амортизатором рывка, карабины с автоматическими замками, крепление к надежной анкерной точке (дымоход не является надежной точкой крепления). < Обувь: Закрытая обувь с нескользящей подошвой (резина с протектором), без каблуков, жесткий задник, надежная фиксация на ноге. Кроссовки или кеды не подходят — недостаточное сцепление. < Защитная каска: Обязательна при работе вдвоем (защита от падающих инструментов), желательна при работе в одиночку (защита от столкновения с архитектурными элементами). < Перчатки: Хлопчатобумажные с ПВХ-покрытием или резиновые для надежного захвата, защита от порезов острыми краями металла. < Спецодежда: Плотная одежда, закрывающая руки и ноги (защита от порезов и ожогов от нагретой кровли), без свисающих элементов, которые могут зацепиться. <

По данным Роструда, 68% несчастных случаев при работе на высоте произошли из-за отсутствия или неправильного использования страховочных систем. При падении с высоты 5-7 метров (типичная высота одноэтажного дома с мансардой) без страховки летальный исход наступает в 45-55% случаев, тяжелые травмы — в 85-90% случаев.

Требования к лестницам и подмостям

Для безопасного подъема на кровлю и перемещения по ней:

< Приставная лестница: Длина на 1-1,5 метра больше высоты кровли, угол наклона 65-75° (на каждый метр высоты — 300-400 мм отступ от стены), верхняя часть закреплена крюками или привязана к надежной конструкции, нижняя часть упирается в ровную твердую поверхность (не песок, не грунт), обязательна антискользящая насадка на нижние концы, помощник страхует лестницу снизу при подъеме/спуске < Кровельная лестница: Специальная лестница с крюками для крепления за конек кровли, распределяет нагрузку на скат, предотвращает повреждение кровельного покрытия, обязательна для металлочерепицы, профнастила, мягкой кровли < Строительные леса: Наиболее безопасный вариант для длительных работ, устойчивая платформа с ограждением, возможность работы вдвоем, стоимость аренды 800-1 500 ₽/сутки оправдана при больших объемах < Автовышка: Оптимальна для высоких зданий (более 7-8 метров), стоимость 3 000-5 000 ₽ за 2-3 часа, требуется наличие подъездных путей

Можно ли работать на кровле в одиночку?

Законодательно работа на высоте в одиночку не запрещена для частных лиц на собственном участке, однако крайне не рекомендуется по соображениям безопасности. Идеально работать вдвоем: один человек на кровле, второй — на земле для страховки, подачи инструментов и вызова помощи в случае ЧП. Если работаете в одиночку: обязательно сообщите кому-то из близких о работе и времени завершения, держите телефон при себе в легкодоступном месте, используйте страховочную систему даже на небольшой высоте, делайте частые перерывы (каждые 30-40 минут) для снижения усталости.

Правила перемещения по кровле

Безопасное поведение на крыше: < < Точки опоры: Всегда имейте три точки опоры (две ноги + одна рука или две руки + одна нога), перемещайтесь медленно, без резких движений, проверяйте надежность каждой опоры перед переносом веса < Зона безопасности: Не приближайтесь к краю кровли ближе чем на 1 метр без страховки, на скатных кровлях перемещайтесь по кровельной лестнице или вдоль конька, избегайте хождения по ендовам (внутренние углы) — они менее прочны < Инструменты: Носите в монтажном поясе или рюкзаке, никогда не держите инструменты в руках при перемещении, используйте страховочные шнуры для дорогих инструментов, подавайте инструменты помощнику веревкой, а не бросайте < Концентрация: Не отвлекайтесь на телефонные звонки во время работы на высоте, не работайте в состоянии усталости или недомогания, делайте перерыв каждые 40-50 минут

Особенности для разных типов кровли

Действия в экстренной ситуации

Если произошло падение или травма:

< При падении со страховкой: Не паникуйте, страховочная система выдержит ваш вес. Постарайтесь зацепиться за кровлю руками или ногами. Медленно подтянитесь по фалу обратно на кровлю. Если самостоятельно подняться не можете — звоните 112 или кричите о помощи. < При травме на кровле: Оцените тяжесть состояния. Если можете двигаться — медленно спуститесь на землю с помощью помощника. Если движение невозможно — вызывайте скорую помощь, не пытайтесь спуститься самостоятельно. < При падении инструмента: Громко предупредите людей внизу криком "Берегись!". Не пытайтесь поймать падающий предмет. После падения убедитесь, что никто не пострадал.

Процесс монтажа (10 шагов)

Установка колпака на дымоход выполняется в четкой последовательности из 10 шагов. Пропуск или нарушение последовательности приводит к некачественному монтажу, который потребует переделки. Общее время работы для стандартного колпака: 30-45 минут при наличии опыта, 60-90 минут для новичка.

Ниже представлена универсальная инструкция, применимая к большинству типов колпаков и дымоходов. Особенности для специфических конструкций указаны отдельно.

Шаг 1: Финальная проверка и подъем материалов

Перед подъемом на кровлю проведите финальную проверку: <

Колпак собран полностью (козырек, фартук, кронштейны, сетка)

Все инструменты собраны в сумку или монтажный пояс

Крепеж упакован в отдельные пакеты по типам

Герметик и пистолет для него в рабочем состоянии

Лестница установлена надежно и проверена на устойчивость

Порядок подъема материалов: сначала поднимитесь на кровлю сами с инструментами. Затем поднимите колпак с помощью веревки (не несите его в руках при подъеме по лестнице — это опасно). Расположите все материалы на безопасном расстоянии от края кровли.

Шаг 2: Примерка колпака

Наденьте колпак на дымоход без крепления для проверки:

1. Аккуратно опустите фартук на трубу — он должен надеваться с минимальным усилием, зазор 4-6 мм со всех сторон
2. Проверьте вертикальность колпака уровнем с четырех сторон — максимальное отклонение 2-3 мм на высоте 300 мм
3. Проверьте равномерность зазора между фартуком и трубой по всему периметру
4. Если колпак прямоугольный, выровняйте его параллельно сторонам трубы
5. Отметьте маркером положение нижнего края фартука на трубе — это базовая линия для контроля

Если фартук надевается туго (с большим усилием) — слегка разведите стенки плоскогубцами. Если фартук болтается (зазор более 10 мм) — потребуются уплотнительные прокладки из термостойкого материала.

Шаг 3: Разметка точек крепления

Снимите колпак и нанесите точную разметку для сверления отверстий: < <

Для прямоугольных кирпичных труб: по 2 самореза на каждую сторону (всего 8 шт), расстояние от углов 70-100 мм, расстояние от верха трубы 120-150 мм, крепеж располагается посередине кирпича (не в шве)undefined < Для круглых металлических труб: 4-6 саморезов равномерно по окружности (каждые 60-90°), расстояние от верха 100-120 мм, либо используется стяжной хомут без сверленияundefined < Для сэндвич-труб: приоритет — стяжной хомут, при использовании саморезов — только через наружный слой, не повреждая утеплительundefined undefined

Отметьте точки маркером или карандашом. Проверьте симметричность расположения меток относительно друг друга.

Шаг 4: Сверление отверстий (для кирпичных труб)

Для кирпичных и бетонных труб требуется предварительное сверление:

1. Установите сверло по кирпичу диаметром 6 или 8 мм (в зависимости от дюбеля) в ударный режим дрели
2. Просверлите отверстия глубиной 50-60 мм строго перпендикулярно поверхности
3. Очистите отверстия от пыли (продуйте или вычистите тонким предметом)
4. Вставьте пластиковые дюбели — они должны входить плотно, вровень с поверхностью
5. Если дюбель проворачивается — используйте дюбель на размер больше

Для старого кирпича, который крошится: используйте химические анкеры (специальный клей, который полимеризуется внутри отверстия) — они обеспечат надежное крепление даже в ослабленном материале.

Что делать, если попали в шов между кирпичами?

Крепление в шве ненадежно — раствор может выкрошиться. Если попали в шов: сместите точку крепления на 30-40 мм в сторону (в середину кирпича), просверлите новое отверстие, старое отверстие заделайте цементным раствором. Если переместить точку невозможно из-за конструкции фартука: используйте сквозное крепление (саморез проходит насквозь, с внутренней стороны устанавливается широкая шайба и гайка), либо используйте хомут, охватывающий всю трубу.

Шаг 5: Нанесение герметика

Герметизация обеспечивает защиту от проникновения влаги и дополнительную фиксацию:

1. Обезжирьте верхнюю часть трубы (металлические трубы) ветошью с ацетоном
2. Нанесите термостойкий герметик по периметру трубы на 2-3 мм ниже того места, где будет нижний край фартука
3. Нанесите герметик равномерным валиком толщиной 3-5 мм, без пропусков
4. Для кирпичных труб дополнительно нанесите герметик в просверленные отверстия перед установкой дюбелей

Работайте быстро — большинство герметиков начинают схватываться через 5-10 минут. В холодную погоду (+5°C и ниже) используйте зимний герметик с ускоренной полимеризацией.

Шаг 6: Установка фартука на трубу

Главный этап — посадка колпака на дымоход:

1. Аккуратно наденьте колпак на трубу, совместив нижний край фартука с отмеченной ранее линией
2. Равномерно нажмите на фартук по всему периметру для плотной посадки на герметик
3. Проверьте уровнем вертикальность со всех четырех сторон, при необходимости скорректируйте положение
4. Для прямоугольных колпаков выровняйте параллельность сторон относительно трубы
5. Зафиксируйте колпак в нужном положении одним саморезом с любой стороны (предварительная фиксация)

После предварительной фиксации дайте колпаку отстояться 2-3 минуты под собственным весом — это позволит герметику равномерно распределиться.

Шаг 7: Окончательное крепление

Закрепите колпак всеми саморезами: < < Последовательность затяжки: крест-накрест или по диагонали (как колесо автомобиля), это предотвращает перекос конструкции < Усилие затяжки: саморез должен быть затянут плотно, но не перетянут. Критерий: фартук прижат к трубе, но металл не деформирован. При перетяжке металл может лопнуть или образуется вмятина. < Шайбы: под каждый саморез обязательна шайба (часто идет в комплекте с прессшайбой). Она распределяет нагрузку и предотвращает протекание через отверстие. < Герметизация саморезов: после затяжки нанесите каплю герметика на головку каждого самореза для защиты от коррозии и протечек

Для круглых металлических труб альтернативный вариант — стяжной хомут. Наденьте хомут на фартук, затяните винт до плотной посадки, не пережимая трубу.

Шаг 8: Герметизация стыка

Финальная герметизация стыка фартука и трубы:

1. Нанесите герметик по всему периметру стыка (граница между нижним краем фартука и трубой)
2. Используйте шпатель или палец в перчатке для разглаживания герметика, формируя галтель (скругленный переход)
3. Удалите излишки герметика ветошью
4. Проверьте отсутствие пропусков — герметик должен быть непрерывным по всему периметру

Особое внимание углам — именно там чаще всего образуются протечки. В углах нанесите дополнительный слой герметика.

Шаг 9: Проверка крепления кронштейнов

Убедитесь в надежности крепления козырька к фартуку: <

Проверьте затяжку всех винтов/заклепок, соединяющих кронштейны с фартуком и козырьком

Попробуйте покачать козырек рукой — люфт должен отсутствовать

Проверьте сварные швы (если есть) на наличие трещин

Для колпаков со съемным козырьком проверьте надежность защелок или винтов

Если обнаружен люфт — подтяните крепеж или добавьте дополнительный саморез/заклепку.

Шаг 10: Установка дополнительных элементов

Финальный этап — монтаж искроуловителя, сетки и других дополнительных элементов:

< Искроуловитель (сетка от искр): Закрепите сетку с ячейкой 3-5 мм к кронштейнам проволокой или специальными клипсами, сетка должна полностью закрывать световой проем, но не касаться козырька (зазор 10-15 мм) < Защита от птиц: Установите сетку с ячейкой 10-20 мм аналогично искроуловителю, для газовых котлов используйте только крупную ячейку (15-20 мм) во избежание обледенения < Дефлектор (если отдельный): Некоторые конструкции имеют съемный дефлектор, который устанавливается поверх основного козырька, закрепите согласно инструкции производителя < Декоративные элементы: Флюгеры, фигурки устанавливаются в последнюю очередь на вершину козырька

Для кирпичных труб популярного размера 260×260 мм (один кирпич) отлично подходят готовые дымники 510х510 мм с учетом выступа фартука за пределы трубы. <

Профессиональные трубочисты рекомендуют фотографировать процесс установки колпака на каждом этапе. Эти фотографии помогут в дальнейшем при обслуживании, ремонте или консультациях со специалистами. Особенно важно зафиксировать расположение креплений, количество использованных саморезов и места нанесения герметика.

Особенности установки на сэндвич-дымоход

Сэндвич-трубы имеют многослойную структуру, что создает особенности монтажа. Важные моменты: используйте стяжной хомут вместо саморезов — это сохраняет герметичность трубы. Если хомут невозможен (нестандартный размер): сверлите только через наружный слой на глубину 5-7 мм, не проникая в утеплитель. Используйте короткие саморезы 4,2×13 мм (вместо стандартных 4,2×16 мм). Места сверления обязательно герметизируйте термостойким герметиком. Затяжка саморезов минимальная — только до касания фартука, без вдавливания. Повреждение утеплителя приведет к образованию конденсата и снижению срока службы дымохода.

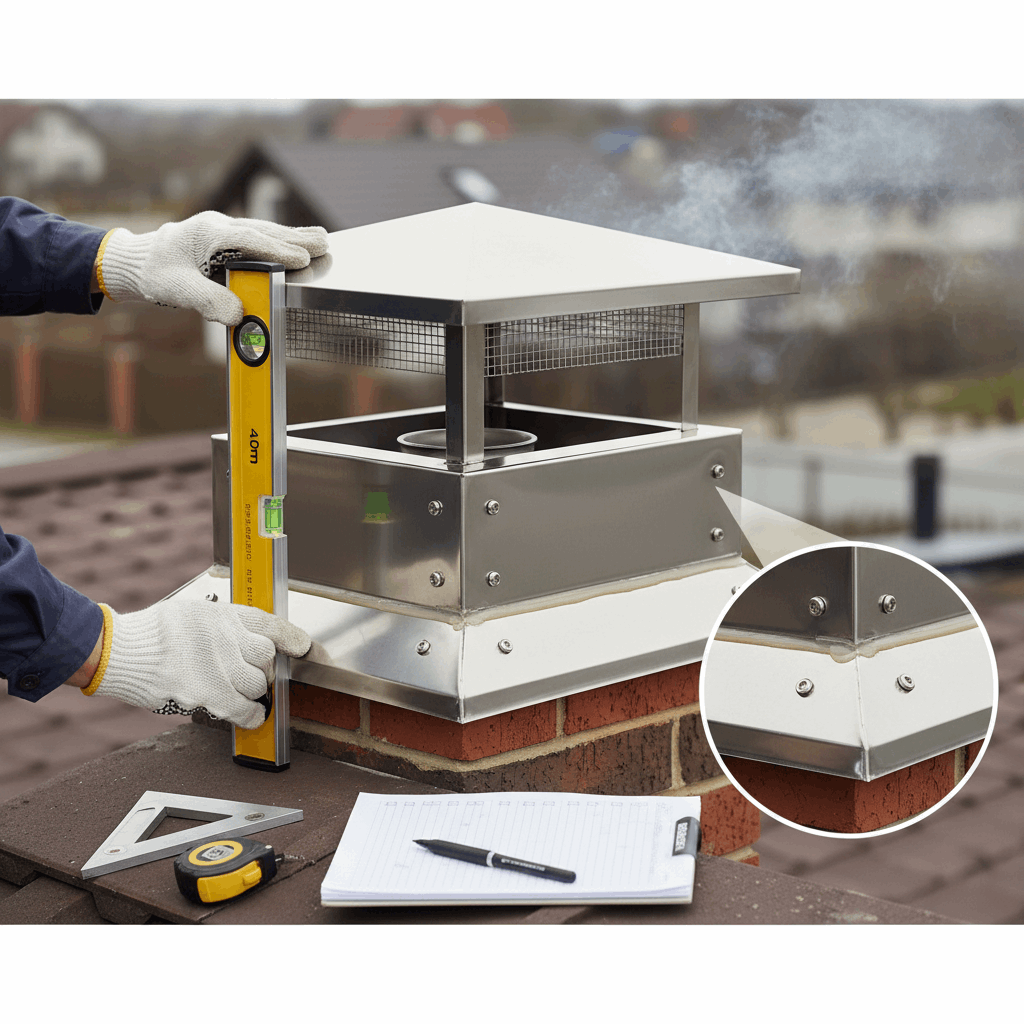

Проверка правильности установки

После завершения монтажа обязательно проведите комплексную проверку качества установки. Обнаруженные на этом этапе недостатки легко исправить, в то время как проблемы, выявленные через месяцы эксплуатации, потребуют полного демонтажа.

Проверка состоит из визуального осмотра, проверки геометрии, проверки крепления и функционального теста. Все этапы обязательны.

Визуальный осмотр

Внимательно осмотрите установленный колпак со всех сторон: < < Вертикальность: Приложите уровень к фартуку с четырех сторон. Отклонение не должно превышать 2-3 мм на высоте 300 мм. Значительный перекос (более 5 мм) требует переустановки. < Равномерность зазора: Зазор между фартуком и трубой должен быть одинаковым со всех сторон (4-6 мм). Неравномерность говорит о перекосе или несоответствии размеров. < Герметизация: Герметик должен быть виден по всему периметру стыка без пропусков. Особое внимание углам — там часто образуются пустоты. < Крепеж: Все саморезы затянуты, головки обработаны герметиком, отсутствуют неиспользованные отверстия, шайбы под всеми саморезами. < Козырек: Отсутствие вмятин, деформаций, трещин, которые могли появиться при монтаже, правильная ориентация (если колпак асимметричный). < Сетка/искроуловитель: Надежно закреплена, нет провисаний, полностью перекрывает световой проем.

Проверка геометрии

Измерьте ключевые параметры установленного колпака:

< Высота козырька над срезом трубы: Должна соответствовать конструкции колпака (обычно 200-400 мм). Измерьте рулеткой от верха трубы до нижней точки козырька. < Световой проем: Расстояние от козырька до среза трубы. Должно быть 100-200 мм в зависимости от типа котла. Измерьте по центру с четырех сторон — значения должны быть примерно равны. < Вылет фартука: Расстояние, на которое фартук выступает за пределы трубы. Должно быть 30-50 мм с каждой стороны для эффективной защиты от осадков. < Симметричность: Для прямоугольных колпаков проверьте параллельность сторон фартука относительно сторон трубы. Используйте угольник или измерьте диагонали — они должны быть равны.

Проверка надежности крепления

Убедитесь, что колпак закреплен прочно и выдержит ветровые нагрузки: < < Тест на сдвиг: Попробуйте сдвинуть колпак руками в горизонтальной плоскости. При правильном креплении сдвиг невозможен даже при значительном усилии. < Тест на вертикальный подъем: Попробуйте приподнять колпак вверх за козырек. Конструкция не должна сдвигаться с места. < Тест на качание: Покачайте козырек в разные стороны. Люфт должен отсутствовать. Легкая упругость допустима (материал пружинит), но смещение соединений недопустимо. < Проверка кронштейнов: Осмотрите места крепления кронштейнов к фартуку и козырьку. Заклепки и винты не должны иметь люфта.

Если при проверке обнаружен люфт или смещение — необходимо усилить крепление дополнительными саморезами или заменить ослабленный крепеж.

Функциональный тест

Проверьте работоспособность системы в реальных условиях:

< <
Проверка тяги (для дымоходов)

Растопите печь или запустите котел. Через 10-15 минут работы проверьте тягу: поднесите к открытой дверце топки зажженную спичку или листок бумаги — пламя/бумага должны отклоняться внутрь топки. Отсутствие тяги или обратная тяга — признак неправильно подобранного колпака (слишком большое сопротивление). Дым не должен выходить из топки в помещение. < <

Наблюдение за дымом

Выйдите на улицу и понаблюдайте за выходом дыма из колпака в течение 15-20 минут. Дым должен выходить свободно, ровной струей, без завихрений у колпака. Если дым задерживается под козырьком, образуя "облако" — световой проем недостаточен. Если дым бьет в одну сторону — возможен перекос конструкции. < <

Проверка при ветре

Идеально провести проверку в ветреную погоду (скорость ветра 5-8 м/с). Колпак не должен: издавать звуки (свист, гул, дребезжание), вибрировать или раскачиваться, создавать обратную тягу при определенном направлении ветра. Правильно установленный дефлектор усиливает тягу при любом направлении ветра. < <

Проверка искроуловителя (для дровяных печей)

При интенсивной топке печи (максимальная загрузка дров) убедитесь, что искры не вылетают за пределы колпака. Наблюдайте за трубой в сумерках или темноте — вылетающие искры хорошо видны.

<

Согласно исследованиям НИИ пожарной безопасности, 87% случаев срыва колпаков ветром происходит в течение первых 3 месяцев после установки из-за недостаточного количества крепежа или слабой затяжки саморезов. Тщательная проверка крепления сразу после монтажа предотвращает эту проблему.

Контрольный чек-лист

Используйте этот список для финальной проверки перед завершением работ:

Что делать, если после установки ухудшилась тяга?

Ухудшение тяги после установки колпака — серьезная проблема, требующая немедленного решения. Возможные причины и решения: колпак создает избыточное сопротивление (слишком маленький световой проем, закрытая конструкция) — замените на колпак с открытым соплом или большим световым проемом. Сетка с мелкой ячейкой забилась сажей — очистите или замените на сетку с более крупной ячейкой. Колпак установлен с перекосом, частично закрывая канал — переустановите строго вертикально. Неправильно выбран тип колпака для данного котла — см. раздел "Как выбрать колпак" выше, возможно, потребуется полная замена. В крайнем случае, если проблему не удается решить — временно демонтируйте колпак и проконсультируйтесь со специалистом-печником.

Рекомендации по дальнейшей эксплуатации

После успешной установки и проверки соблюдайте правила эксплуатации: < < Периодический осмотр: Осматривайте колпак 2 раза в год (весна и осень) на предмет повреждений, коррозии, ослабления крепежа < Очистка от сажи: Для дровяных печей — 1 раз в год, для газовых котлов — 1 раз в 2-3 года, удаляйте накопившуюся сажу с сетки и внутренних поверхностей < Проверка после урагана: После сильного ветра (более 15 м/с) обязательно проверьте целостность колпака и надежность крепления < Зимний уход: В сильные морозы (ниже -20°C) проверяйте отсутствие наледи, которая может перекрыть световой проем < Замена герметика: Через 3-5 лет эксплуатации обновите герметизацию стыков

Правильно установленный колпак служит 15-30 лет без необходимости замены, требуя лишь минимального обслуживания.

Финальная обработка

После проверки правильности установки необходимо выполнить финальную обработку, которая защитит конструкцию от преждевременного разрушения и придаст установке завершенный вид. Этот этап часто пропускают, считая необязательным, однако именно он определяет долговечность колпака и дымохода.

Финальная обработка включает защиту креплений, герметизацию проблемных зон, обработку кирпичной кладки и уборку рабочего места. Время выполнения: 15-25 минут.

Обработка точек крепления

Места установки саморезов — наиболее уязвимые участки для проникновения влаги и развития коррозии:

1. Герметизация головок саморезов: Нанесите каплю термостойкого герметика на головку каждого самореза. Герметик должен полностью покрывать головку и шайбу, создавая защитный купол. Это предотвращает попадание воды под шайбу и коррозию крепежа.
2. Проверка затяжки через 24 часа: Через сутки после установки повторно проверьте затяжку всех саморезов. Герметик за это время полимеризуется, возможна небольшая усадка конструкции. Подтяните ослабленные саморезы на четверть оборота.
3. Дополнительная защита для морских климатов: В прибрежных регионах (повышенная соленость воздуха) обработайте все металлические крепления антикоррозионным составом (цинковый спрей, Мовиль). Это продлит срок службы крепежа с 7-10 до 15-20 лет.

Герметизация проблемных зон

Определенные участки требуют усиленной герметизации:

• Углы фартука: Углы — самое слабое место с точки зрения герметичности. Нанесите дополнительный слой герметика во все четыре угла, формируя утолщенную галтель 8-10 мм. Разгладьте герметик для плавного перехода.
• Зазоры более 6 мм: Если зазор между фартуком и трубой превышает 6 мм, одного герметика недостаточно. Используйте термостойкий уплотнительный шнур (диаметр 8-10 мм), уложите его в зазор, затем покройте герметиком.
• Места крепления кронштейнов: Если кронштейны крепятся заклепками, нанесите герметик на головки заклепок с обеих сторон. Это предотвращает проникновение влаги через отверстие.
• Стык козырька и кронштейнов: Для сварных конструкций проверьте сварные швы. При обнаружении микротрещин заполните их герметиком или холодной сваркой (эпоксидная композиция с металлическим наполнителем).

Обработка кирпичной кладки

Для кирпичных дымоходов финальная обработка включает защиту кладки:

1. Гидрофобизация верхней части трубы

   Нанесите гидрофобизирующий состав (например, ГКЖ-11, Типром К) на верхние 4-5 рядов кирпичной кладки. Наносите кистью или распылителем в 2 слоя с интервалом 30-40 минут. Гидрофобизатор создает невидимую защитную пленку, отталкивающую воду, при этом кирпич "дышит".

2. Восстановление швов

   Если при подготовке обнаружены выкрошенные швы (глубина более 10 мм), восстановите их цементно-песчаным раствором (соотношение 1:3). Очистите шов на глубину 15-20 мм, смочите водой, заполните раствором, загладьте заподлицо с кирпичом. Дайте схватиться минимум 48 часов перед топкой.

3. Обработка оголовка

   Верхний срез трубы наиболее подвержен разрушению. Если оголовок не защищен фартуком колпака, установите металлический нащельник (П-образный профиль), который закрывает верхний ряд кирпичей. Крепится саморезами с дюбелями.

Нужна ли покраска колпака после установки?

Колпак с заводским полимерным покрытием (Полиэстер, Пурал, Пластизол) не требует покраски — покрытие служит 10-15 лет без обновления. Покраска необходима только для: оцинкованных колпаков без полимерного покрытия (покройте термостойкой эмалью в 2 слоя), колпаков из черного металла (обязательна антикоррозионная грунтовка + эмаль), поврежденного покрытия (сколы, царапины до металла — обработайте локально ремонтной краской). Используйте термостойкие краски, выдерживающие нагрев до 300-400°C. Обычные фасадные краски отслоятся за один отопительный сезон.

Защита дренажных отверстий

Дренажные отверстия в фартуке требуют особого внимания:

• Проверка проходимости: Убедитесь, что дренажные отверстия не забиты герметиком. Проверьте каждое отверстие тонким прутком или проволокой.
• Установка фильтров: В регионах с большим количеством пыли установите в дренажные отверстия небольшие кусочки нержавеющей сетки (ячейка 1-2 мм). Это предотвратит засорение отверстий пылью и насекомыми, но сохранит дренажную функцию.
• Направление стока: Убедитесь, что стекающий через дренажные отверстия конденсат не попадает на кровлю, а капает вниз. При необходимости удлините дренажные отверстия короткими трубками диаметром 8-10 мм, направленными вниз.

Финальная очистка

Завершающий этап — приведение рабочего места в порядок:

1. Удаление строительного мусора: Соберите обрезки металла, упаковку, мусор с кровли в мешок. Мелкие металлические опилки подметите — они ржавеют и оставляют рыжие пятна на кровле.
2. Очистка кровли от герметика: Удалите капли герметика с кровельного покрытия, пока он не застыл. Застывший герметик удаляется растворителем (Уайт-спирит).
3. Промывка инструментов: Очистите инструменты от герметика, пыли, ржавчины. Герметик легко удаляется в течение 2-3 часов после использования, затем требуется растворитель.
4. Фотофиксация: Сделайте фотографии установленного колпака с четырех сторон, а также общий вид кровли. Эти фотографии пригодятся при обслуживании или консультациях со специалистами.

Рекомендации по уходу

Передайте будущему себе (или владельцу дома) памятку по уходу:

По данным ассоциации производителей дымоходных систем, регулярное обслуживание колпака (осмотр 2 раза в год, очистка 1 раз в год) продлевает срок службы конструкции на 40-50%. Колпак с обслуживанием служит 20-25 лет, без обслуживания — 12-15 лет.

Финальная обработка завершена. Колпак готов к эксплуатации в течение следующих 15-30 лет в зависимости от материала и условий.

Критические ошибки при выборе и установке колпака на дымоход

Неправильный выбор или установка колпака приводит к серьезным последствиям: ухудшению тяги, задымлению помещения, пожарной опасности, преждевременному разрушению дымохода. Некоторые ошибки стоят жизни людей — по статистике МЧС, около 12% случаев отравления угарным газом связаны с неправильно установленными колпаками на дымоходах.

Ниже представлены наиболее критичные ошибки с объяснением их последствий и способов избежать проблем.

Ошибка №1: Дефлектор на газовом или конденсационном котле

Самая распространенная и опасная ошибка — установка дефлектора закрытого типа (ЦАГИ, Григоровича, Вольперта) на газовый котел с низкой температурой выхлопа.

Последствия:

• Образование конденсата внутри дефлектора
• Обмерзание конденсата при температуре ниже -10°C
• Полное перекрытие дымохода льдом за 6-12 часов работы котла
• Обратная тяга — угарный газ поступает в помещение
• Риск отравления жильцов (летальный исход в течение 2-4 часов при концентрации CO более 0,1%)
• Автоматическое отключение котла датчиком тяги (замерзание дома зимой)

Решение: Для газовых котлов используйте только конусные колпаки с открытым соплом или полный отказ от колпака с установкой защитной решетки.

Ошибка №2: Слишком маленький световой проем

Установка колпака с недостаточным расстоянием между козырьком и срезом трубы (менее 80-100 мм).

Последствия:

• Ухудшение тяги на 20-40%
• Неполное сгорание топлива, снижение КПД котла на 10-15%
• Повышенное отложение сажи в дымоходе (в 2-3 раза быстрее)
• Риск задымления помещения при интенсивной топке
• Быстрое засорение дымохода (требуется чистка каждые 2-3 месяца вместо 1 раза в год)

Решение: Световой проем минимум 100-120 мм для дровяных печей, 150-200 мм для газовых и пиролизных котлов.

Ошибка №3: Искроуловитель с мелкой ячейкой на газовом котле

Установка защитной сетки с ячейкой менее 10 мм на дымоход газового или пиролизного котла.

Последствия:

• Конденсат проходит через сетку и замерзает на ней
• Ячейки полностью забиваются льдом за 3-6 часов работы котла
• Перекрытие дымохода с последствиями аналогично ошибке №1

Решение: Для газовых котлов используйте сетку с ячейкой 15-20 мм или откажитесь от сетки вообще (только защита от птиц под срезом трубы).

Ошибка №4: Недостаточное количество крепежа

Установка колпака на 2-4 самореза вместо рекомендуемых 8-12 (для прямоугольных труб).

Последствия:

• Срыв колпака сильным ветром (скорость более 20 м/с, порывы до 30 м/с)
• Падение колпака может повредить кровлю, автомобили, травмировать людей
• Попадание осадков в незащищенную трубу
• Гнездование птиц в межсезонье с полным перекрытием дымохода

Решение: Для прямоугольных кирпичных труб — минимум 8 саморезов (по 2 на каждую сторону), для круглых — минимум 4 самореза или стяжной хомут.

Сколько саморезов выдерживает ветровую нагрузку?

Расчеты показывают: один саморез 6×60 мм в кирпичной кладке выдерживает нагрузку на вырывание 80-120 кгс в зависимости от качества кирпича. Ветровая нагрузка на колпак размером 520×520 мм при скорости ветра 25 м/с (сильный шторм) составляет 35-45 кгс. С учетом коэффициента запаса 2,5-3 требуется минимум 2-3 самореза на сторону, то есть 8-12 на весь периметр. При недостаточном крепеже колпак срывается при первом же урагане.

Ошибка №5: Использование несоответствующего материала

Установка колпака из простой оцинковки без покрытия на дровяную печь или из тонкой нержавейки (0,4-0,5 мм) на высокотемпературный дымоход.

Последствия:

• Прогорание металла за 1-2 года эксплуатации
• Коррозия оцинковки от воздействия высокой температуры и конденсата
• Деформация тонкого металла от температурных перепадов
• Необходимость полной замены колпака через 2-3 года

Решение: Для дровяных печей — оцинковка толщиной минимум 0,8 мм с термостойким покрытием или нержавейка AISI 430/304 толщиной 0,6-0,8 мм. Для газовых котлов — оцинковка с полимерным покрытием или нержавейка AISI 304/316.

Ошибка №6: Герметизация монтажной пеной

Заполнение зазора между фартуком и трубой монтажной пеной вместо термостойкого герметика.

Последствия:

• Разрушение монтажной пены при нагреве выше 80-100°C (большинство пен)
• Выделение токсичных газов при горении пены
• Потеря герметичности через 1-2 месяца эксплуатации
• Пена впитывает влагу, создавая очаг разрушения кирпичной кладки

Решение: Используйте только термостойкий герметик с рабочей температурой минимум 250-300°C (для печей 300-400°C).

Ошибка №7: Неправильная ориентация колпака

Для асимметричных колпаков или колпаков с односторонним усилением — установка без учета преобладающего направления ветра.

Последствия:

• Снижение эффективности усиления тяги
• Возможна обратная тяга при определенном направлении ветра
• Накопление снега на неправильно ориентированной стороне

Решение: Уточните преобладающее направление ветра в вашем регионе (для Санкт-Петербурга — западное и юго-западное). Ориентируйте усиливающие элементы колпака навстречу преобладающему ветру.

Ошибка №8: Колпак размером меньше трубы

Покупка колпака, внутренний размер фартука которого меньше или равен размеру трубы.

Последствия:

• Невозможность установки без деформации фартука
• При насильственной установке — трещины в металле фартука
• Неплотное прилегание к трубе — протечки гарантированы
• Постоянное напряжение в металле — ускоренная коррозия

Решение: Внутренний размер фартука должен быть на 4-10 мм больше размера трубы с каждой стороны. Для трубы 260×260 мм подходит колпак с внутренним размером фартука 268×268 мм (минимум) или 270×270 мм (оптимально). Для таких размеров отлично подходят дымники 520х520 мм с учетом выступа фартука.

Экспертиза причин задымления жилых домов, проведенная институтом ГУ МЧС России, показала: в 34% случаев причиной стал неправильно подобранный колпак на дымоходе (дефлектор на газовом котле, недостаточный световой проем, мелкая сетка). В 23% случаев — некачественный монтаж (недостаточное крепление, использование несертифицированных материалов). Суммарно это 57% всех случаев — более половины были предотвратимы.

Сводная таблица критических ошибок

Европейские запреты

В странах Европейского Союза, а также в Швейцарии, Норвегии и Великобритании действуют строгие нормативы по установке колпаков на дымоходы отопительных систем. Некоторые типы колпаков полностью запрещены законодательно, а за нарушение предусмотрены штрафы до 5 000-10 000 евро и принудительный демонтаж.

Эти запреты основаны на многолетних исследованиях и статистике несчастных случаев. Понимание европейских норм полезно для российских домовладельцев, так как они отражают реальные риски и проблемы.

Германия: запрет колпаков для газовых котлов

В Германии с 2005 года действует норматив DIN 18160, согласно которому:

• На дымоходы газовых котлов установка любых колпаков с ограничением выходного сечения запрещена
• Разрешены только защитные решетки от птиц с ячейкой минимум 30×30 мм, установленные на расстоянии 50-100 мм от среза трубы
• Для конденсационных котлов колпаки запрещены полностью, допускается только горизонтальный козырек от осадков на расстоянии минимум 300 мм от среза
• Нарушение норматива влечет штраф 2 000-5 000 евро и обязательный демонтаж

Обоснование: статистика показала, что 78% случаев отравления угарным газом от газовых котлов в 1990-2004 гг. были связаны с установкой дефлекторов и закрытых колпаков.

Нидерланды: запрет дефлекторов ЦАГИ

В Нидерландах с 2008 года запрещены:

• Дефлекторы закрытого типа (ЦАГИ, Григоровича, Вольперта) на всех типах котлов
• Колпаки с выходным сечением менее 70% от сечения трубы
• Турбо-дефлекторы с подшипниковыми узлами (из-за риска заклинивания зимой)

Разрешены: простые конусные колпаки, колпаки с открытым соплом, отказ от колпака.

Швейцария: обязательная сертификация колпаков

В Швейцарии действует система обязательной сертификации:

• Любой колпак, устанавливаемый на дымоход, должен иметь сертификат соответствия Swiss Building Code
• Сертификат подтверждает, что колпак не создает сопротивление тяге более 5% от естественной
• Установка несертифицированных колпаков запрещена, штраф 3 000-8 000 франков
• Проверку соответствия проводит трубочист 1 раз в год

Великобритания: Building Regulations

Британский строительный регламент (Part J) устанавливает:

• Колпак не должен уменьшать выходное сечение дымохода более чем на 25%
• Световой проем минимум 150 мм для газовых котлов, 100 мм для твердотопливных
• Запрещены колпаки с горизонтальными пластинами (типа "зонтик") на расстоянии менее 150 мм от среза
• Для конденсационных котлов колпаки не рекомендуются, но не запрещены при соблюдении требований

Скандинавские страны: акцент на обледенение

В Норвегии, Швеции, Финляндии и Дании особое внимание уделяется проблеме обледенения:

• Запрещены колпаки с элементами, на которых может накапливаться лед (горизонтальные пластины, сетки с ячейкой менее 20 мм)
• Обязательна установка систем антиобледенения (обогревающий кабель) для колпаков на газовых котлах в регионах с температурой ниже -15°C более 30 дней в году
• Для дровяных печей требуется искроуловитель, но с ячейкой минимум 5 мм и системой очистки

Почему в России нет таких строгих норм?

В России нормативная база по колпакам на дымоходах менее детализирована. СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование) содержит общие требования к дымоходам, но не регламентирует конкретные типы колпаков. ГОСТ 9817-95 (Приборы отопительные) также не содержит специфических требований. Причины: меньшее внимание к энергоэффективности (европейские нормы жестче из-за высоких цен на энергоносители), менее развитая система инспекций (в ЕС трубочисты проверяют каждый дом ежегодно), отсутствие централизованной статистики инцидентов. Однако физические законы одинаковы везде — европейские запреты основаны на реальных проблемах, актуальных и для России.

Общие принципы европейских норм

Анализ европейских нормативов выявляет общие принципы:

1. Минимальное сопротивление: Колпак не должен создавать значительного сопротивления выходу газов. Максимально допустимое увеличение сопротивления — 5-10% от естественной тяги.
2. Защита от обледенения: Конструкция колпака не должна способствовать накоплению льда. Открытые сопла, крупная ячейка сеток, минимум горизонтальных поверхностей.
3. Соответствие типу топлива: Колпак должен соответствовать температурному режиму и влажности выхлопа конкретного типа котла.
4. Регулярные инспекции: Состояние колпака проверяется профессиональным трубочистом минимум 1 раз в год.
5. Приоритет безопасности над эстетикой: Декоративные элементы допустимы, только если они не ухудшают функциональность.

Европейская ассоциация производителей дымоходных систем (ЭАПДС) в отчете за 2023 год указывает: страны, внедрившие строгие нормативы по колпакам на дымоходах (Германия, Швейцария, Нидерланды), снизили количество инцидентов с отравлением угарным газом на 67-72% за последние 15 лет. В странах без таких норм снижение составило лишь 15-20%.

Применимость для России

Несмотря на отсутствие законодательных запретов в России, рекомендуется добровольно следовать европейским нормам:

• Для газовых котлов: Не устанавливайте дефлекторы закрытого типа, используйте конусные колпаки или открытые сопла
• Для конденсационных котлов: Откажитесь от колпака или используйте максимально открытую конструкцию
• Световой проем: Минимум 150 мм для газа, 100-120 мм для дров
• Сетки: Ячейка минимум 15-20 мм для газовых котлов, 5-10 мм для дровяных печей
• Ежегодный осмотр: Проверяйте состояние колпака перед каждым отопительным сезоном

Соблюдение этих принципов гарантирует безопасность эксплуатации отопительной системы и продлевает срок службы оборудования.

Особенности выбора колпака для Санкт-Петербурга и Ленинградской области

Санкт-Петербург и Ленинградская область относятся к атлантико-континентальной климатической зоне с высокой влажностью воздуха (среднегодовая 78-82%), большим количеством осадков (600-700 мм/год), умеренно холодной зимой и относительно прохладным летом. Эти факторы создают специфические требования к колпакам на дымоходах.

Главная проблема региона — постоянная высокая влажность в сочетании с морским воздухом, содержащим соли. Это ускоряет коррозию металлических конструкций в 1,5-2 раза по сравнению с континентальными регионами.

Климатические особенности региона

Ключевые факторы климата, влияющие на выбор колпака:

• Высокая влажность воздуха: 75-85% в течение 9-10 месяцев в году. Способствует образованию конденсата в дымоходах, особенно газовых и пиролизных котлов. Требует усиленных дренажных систем в колпаках.
• Частые осадки: 180-200 дождливых дней в году. Колпак должен обеспечивать надежную защиту от попадания воды в дымоход. Критичны герметичность стыков и наличие капельника.
• Морской воздух: Содержит соли, особенно в прибрежных районах (до 30-40 км от залива). Ускоряет коррозию обычной оцинковки в 1,5-2 раза. Требует защитных покрытий или нержавеющей стали.
• Умеренные морозы: Средняя температура января -8°C, минимальная -25...-30°C (5-10 дней в году). Проблема обледенения актуальна, но не критична как в Сибири. Световой проем 120-150 мм достаточен.
• Ветровая нагрузка: Средняя скорость ветра 4-5 м/с, порывы до 15-20 м/с (штормовые дни 15-20 в году). Требует надежного крепления колпака минимум на 8 саморезов.
• Малое количество солнечных дней: 60-70 ясных дней в году. Полимерные покрытия выгорают медленнее, срок службы на 20-30% больше, чем в южных регионах.

По данным Северо-Западного управления по гидрометеорологии, за последние 10 лет (2016-2025 гг.) в Санкт-Петербурге зафиксировано увеличение количества дней с осадками на 12%, при этом интенсивность ливней возросла на 18%. Это требует более тщательного подбора колпаков с улучшенной защитой от воды.

Рекомендуемые материалы для региона

Выбор материала колпака критичен для долговечности в условиях повышенной влажности:

Для Санкт-Петербурга минимально рекомендуемый вариант — оцинковка с покрытием Пурал. В прибрежных районах (Курортный район, Ломоносов, Кронштадт, Сестрорецк) желательна нержавеющая сталь AISI 316 с молибденом.

Особенности конструкции для региона

Колпак для Петербурга должен иметь следующие конструктивные особенности:

1. Усиленная дренажная система

   Минимум 8-10 дренажных отверстий диаметром 10-12 мм в фартуке. В нижней части каждой стороны — дополнительные вырезы 10×15 мм. Капельник шириной минимум 30-40 мм для эффективного отвода конденсата. Для газовых котлов — возможность установки дренажной трубки.

2. Увеличенный вылет козырька

   Козырек должен выступать за пределы фартука на 80-120 мм (против стандартных 60-80 мм). Это защищает кирпичную кладку от косого дождя, характерного для региона. Угол наклона минимум 40-45° для быстрого схода воды.

3. Герметичность стыков

   Все стыки (фартук-труба, козырек-кронштейны) должны быть загерметизированы термостойким силиконом. В условиях повышенной влажности это критично. Используйте герметик с антигрибковыми добавками.

4. Защита от наледи

   Несмотря на умеренные морозы, обледенение возможно при температуре -10...-15°C. Световой проем 130-150 мм для дровяных печей, 150-180 мм для газовых котлов. Избегайте горизонтальных поверхностей, где накапливается лед.

5. Усиленное крепление

   Штормовые ветры до 20 м/с требуют надежной фиксации. Минимум 8 саморезов для прямоугольных труб, 6 для круглых. Используйте саморезы с антикоррозионным покрытием (нержавейка или оцинковка с пассивацией).

Типовые размеры для региона

В Ленинградской области распространены следующие размеры кирпичных дымоходов:

• 260×260 мм (1 кирпич): Самый распространенный размер для частных домов. Подходят колпаки с фартуком 270×270 мм, общий размер с козырьком 520×520 мм
• 260×390 мм (1×1,5 кирпича): Для мощных печей и котлов. Колпаки с фартуком 270×400 мм, общий размер дымники 520х390 мм
• 390×390 мм (1,5 кирпича): Для промышленных котлов и каминов. Колпаки с фартуком 400×400 мм, общий размер дымники 640х640 мм
• Круглые сэндвич-трубы Ø 150-200 мм: Конусные колпаки или дефлекторы соответствующего диаметра

Где купить качественные колпаки в Санкт-Петербурге?

В Санкт-Петербурге и области представлен широкий выбор производителей колпаков. Качественные изделия предлагают: местные металлообрабатывающие предприятия (изготовление под заказ за 3-5 дней), строительные гипермаркеты (Леруа Мерлен, Петрович, ОБИ — готовые стандартные размеры), специализированные компании по дымоходам (профессиональная консультация и монтаж), интернет-магазины (широкий ассортимент, доставка). Средняя цена колпака 520×520 мм из оцинковки с покрытием Пурал: 3 500-4 500 ₽. Нержавейка AISI 304 того же размера: 6 000-8 000 ₽. Изготовление на заказ по индивидуальным размерам: +30-50% к стандартной цене. При выборе обращайте внимание на гарантию (минимум 1 год) и сертификаты качества.

Сезонные особенности эксплуатации

Климат Петербурга требует учета сезонных факторов:

Осень (сентябрь-ноябрь)

Период максимальных осадков (до 70-80 мм/месяц) и повышенной влажности (85-90%). Проверьте герметичность колпака до начала отопительного сезона. Очистите дренажные отверстия от листвы и мусора. Убедитесь в отсутствии птичьих гнезд.

Зима (декабрь-февраль)

Умеренные морозы (-5...-15°C) с частыми оттепелями (15-20 дней). Чередование морозов и оттепелей создает наледь. При температуре ниже -10°C проверяйте световой проем на наличие льда. При обнаружении наледи толщиной более 20 мм — аккуратно удалите механически (не используйте молоток — можете повредить покрытие).

Весна (март-май)

Период интенсивного таяния снега и ливней. Конденсат в дымоходах достигает максимума. Проверьте работу дренажной системы колпака. Убедитесь, что конденсат стекает свободно, не застаивается. Очистите колпак от накопившейся за зиму сажи.

Лето (июнь-август)

Оптимальное время для установки нового колпака или ремонта существующего. Температура +15...+25°C, низкая влажность (60-70%), сухая кровля. Проведите профилактический осмотр: проверьте затяжку крепежа, обновите герметизацию при необходимости, обработайте царапины и сколы ремонтной краской.

Рекомендации для прибрежных районов

Районы, расположенные в пределах 20-30 км от Финского залива, требуют особого подхода:

• Материал: Только нержавеющая сталь AISI 316 с молибденом, цинк-титан или медь. Оцинковка с покрытием служит на 30-40% меньше из-за агрессивного морского воздуха.
• Крепеж: Саморезы из нержавеющей стали А2 или А4. Обычная оцинковка ржавеет за 2-3 года.
• Герметик: Морозостойкий силикон с антигрибковыми добавками. Обычный герметик разрушается на 20-30% быстрее.
• Обслуживание: Осмотр 3 раза в год (весна, середина лета, осень) вместо стандартных 2 раз.
• Дополнительная защита: Рекомендуется обработка всех металлических элементов антикоррозионным составом (цинковый спрей) 1 раз в 2 года.

Следование этим рекомендациям обеспечит долговечность колпака 15-25 лет даже в сложных условиях Санкт-Петербурга и Ленинградской области.

Часто задаваемые вопросы (FAQ)

Обязательно ли ставить колпак на дымоход?

Законодательно установка колпака не обязательна, но крайне желательна для большинства типов отопления. Обязателен колпак для: кирпичных дымоходов (защита кладки от разрушения), дровяных печей в деревянных домах (защита от искр), вентиляционных каналов (защита от птиц). Необязателен для: конденсационных газовых котлов (производители не рекомендуют), дымоходов с коаксиальным выводом (горизонтальный вывод через стену). Последствия отсутствия колпака: попадание осадков в трубу (разрушение кирпича за 5-7 лет, коррозия металлических труб), гнездование птиц (полное перекрытие канала), задувание ветра (обратная тяга), накопление снега зимой (частичное перекрытие).

Какой колпак лучше: дефлектор или простой зонт?

Выбор зависит от типа отопления. Дефлектор лучше для: дровяных печей с проблемами тяги, твердотопливных котлов с горизонтальными участками дымохода, дымоходов высотой менее 5 метров, вентиляционных каналов (для усиления воздухообмена). Простой зонт лучше для: газовых котлов (дефлектор может привести к обледенению), пиролизных и конденсационных котлов, дымоходов высотой более 7 метров (естественной тяги достаточно), ограниченного бюджета (дефлектор в 1,5-2 раза дороже). Универсальная рекомендация: для твердого топлива — дефлектор, для газа — простой конусный колпак.

Сколько стоит установка колпака специалистами?

Стоимость профессиональной установки в Санкт-Петербурге (2026 год): Простой колпак на кирпичную трубу: 2 000-3 500 ₽. Дефлектор ЦАГИ: 3 500-5 000 ₽. Турбо-дефлектор: 5 000-7 000 ₽. Колпак на высоте более 7 метров: +50-100% к стоимости (требуется спецтехника или леса). Демонтаж старого колпака: 800-1 500 ₽. Изготовление колпака на заказ по нестандартным размерам: от 5 000 ₽ (изготовление) + 2 000-3 000 ₽ (установка). В стоимость обычно входит: подъем на кровлю, установка с крепежом и герметизацией, проверка качества установки. Дополнительно оплачивается: аренда лестниц/лесов (800-1 200 ₽/день), работа в нестандартных условиях (сложная кровля, большая высота), выезд за пределы города (30-50 ₽/км).

Как часто нужно чистить колпак?

Частота очистки зависит от типа топлива: Дровяная печь: 1 раз в год (конец отопительного сезона, апрель-май), при топке смолистыми дровами (сосна, ель) — 2 раза в год. Угольная печь: 1 раз в год, после окончания отопительного сезона. Твердотопливный котел: 1 раз в год, одновременно с чисткой дымохода. Газовый котел: 1 раз в 2-3 года (сажи почти нет, но накапливается пыль). Вентиляционный канал: 1 раз в 2 года. Что чистить: сажу с внутренней поверхности козырька, копоть с искроуловителя/сетки, паутину и птичьи гнезда, листья и мусор из дренажных отверстий. Как чистить: механически щеткой с мягкой щетиной (не металлической — поцарапает покрытие), промывка водой под давлением (для сильных загрязнений), специальные очистители сажи (аэрозоли).

Можно ли установить один колпак на две трубы?

Да, существуют специальные многоканальные колпаки. Условия для объединения: трубы расположены на расстоянии не более 500-600 мм друг от друга, трубы одинакового или близкого размера (разница не более 20%), трубы относятся к одной системе (оба дымохода или обе вентиляции). Запрещено объединять: дымоход и вентиляционный канал под одним колпаком (угарный газ может попасть в вентиляцию), дымоход газового и дровяного котла (разные температуры и режимы). Преимущества: экономия 30-40% стоимости по сравнению с двумя отдельными колпаками, единое архитектурное решение, упрощенный монтаж. Недостатки: сложность изготовления (обычно под заказ), больший вес (требуется усиленное крепление), сложность замены при повреждении.

Почему из трубы с колпаком идет дым в дом?

Задымление после установки колпака — серьезная проблема. Основные причины: (1) Колпак создает избыточное сопротивление: слишком маленький световой проем (менее 80-100 мм), закрытая конструкция дефлектора на газовом котле, мелкая сетка искроуловителя забилась сажей. Решение: замените на колпак с большим световым проемом или очистите сетку. (2) Неправильная установка: колпак установлен с перекосом, частично закрывая канал, недостаточная высота дымохода (менее 5 метров от колосника), негерметичность дымохода (подсос воздуха снижает тягу). Решение: переустановите колпак строго вертикально, проверьте герметичность всех соединений дымохода. (3) Обледенение колпака: наледь перекрывает световой проем на 30-50%. Решение: удалите лед, замените колпак на конструкцию с открытым соплом. (4) Погодные условия: штиль (отсутствие ветра) + высокая влажность = слабая тяга. Временное явление, проходит при изменении погоды.

Какой цвет колпака выбрать?

Выбор цвета — это баланс эстетики и практичности. Популярные цвета: Коричневый RAL 8017 (шоколад) — универсальный, сочетается с кирпичом и деревом, скрывает загрязнения. Красный RAL 3009 — для красных кирпичных труб, классический вариант. Зеленый RAL 6005 — для зеленых кровель, дачных домов. Серый RAL 7004 — нейтральный, подходит к любой кровле. Черный RAL 9005 — строгий, современный стиль, но сильно нагревается на солнце. Белый RAL 9003 — минимальный нагрев, но быстро загрязняется сажей. Практические соображения: Светлые цвета меньше нагреваются (до 45°C летом против 75-80°C у темных), полимерное покрытие служит дольше на 30-40%, меньше термические деформации. Темные цвета лучше скрывают загрязнения (сажа, копоть, пыль), эстетично смотрятся на фоне темных кровель, но требуют более качественного покрытия. Рекомендация: выбирайте цвет в тон кровли или немного темнее, для газовых котлов предпочтительны светлые оттенки.

Нужно ли снимать колпак на зиму?

Нет, колпак должен оставаться на трубе круглогодично. Причины: колпак защищает трубу от снега (снег, попадая в трубу, тает и разрушает кладку), правильно подобранный колпак не создает проблем зимой, демонтаж и последующая установка каждый сезон — трудоемко и повреждает герметизацию. Исключение: если колпак вызывает обледенение с перекрытием дымохода (признак неправильно подобранной конструкции), его временно демонтируют и заменяют весной на правильный. Зимнее обслуживание: проверяйте отсутствие наледи 1-2 раза в месяц при температуре ниже -10°C, при образовании наледи толщиной более 20 мм — аккуратно удалите (деревянной лопаткой, не металлом), при регулярном обледенении — замените колпак на конструкцию с открытым соплом.

Что лучше: купить готовый колпак или сделать на заказ?

Готовый колпак: Преимущества — доступен немедленно (в магазине или с доставкой 1-3 дня), дешевле на 20-40%, стандартное качество изготовления. Недостатки — ограниченный выбор размеров (только типовые), стандартный дизайн без индивидуальности, может не подойти к нестандартной трубе. Когда выбирать: труба стандартного размера (260×260, 260×390, 390×390 мм), ограниченный бюджет, не требуется особый дизайн. Колпак на заказ: Преимущества — любые размеры и форма, индивидуальный дизайн (флюгеры, гравировка, нестандартные цвета), оптимальная конструкция под конкретный тип котла. Недостатки — дороже на 30-60%, срок изготовления 5-10 дней, качество зависит от мастерства изготовителя. Когда выбирать: нестандартный размер трубы, особые требования к дизайну, сложная конфигурация (несколько труб под одним колпаком). Рекомендация: для стандартных размеров покупайте готовый, для нестандартных — заказывайте.

Колпак улучшает или ухудшает тягу?

Зависит от типа колпака и типа отопления. Дефлектор (ЦАГИ, Григоровича): Улучшает тягу на 15-20% для дровяных печей и твердотопливных котлов. Ухудшает тягу для газовых и пиролизных котлов (риск обледенения). Простой зонт (четырехскатный): Практически не влияет на тягу (изменение ±2-3%), если световой проем достаточен. Может ухудшить тягу на 10-15% при слишком маленьком световом проеме. Конусный колпак: Незначительно улучшает тягу (на 3-5%) за счет обтекаемой формы. Оптимален для газовых котлов. Турбо-дефлектор: Значительно улучшает тягу (в 3-4 раза) даже в безветренную погоду. Требует обслуживания (смазка подшипников). Вывод: правильно подобранный колпак либо незначительно влияет на тягу (±5%), либо улучшает ее. Ухудшение тяги — признак неправильного выбора конструкции.

Заключение

Выбор и установка колпака на дымоход — это не просто декоративный элемент, а важная техническая задача, от решения которой зависит безопасность, эффективность и долговечность всей системы отопления. Правильно подобранный колпак защищает дымоход от разрушения, предотвращает попадание осадков и птиц, может улучшить тягу на 15-20%.

Ключевые выводы из статьи:

• Тип колпака выбирается исходя из типа отопления: для дровяных печей подходят дефлекторы и колпаки с искроуловителем, для газовых котлов — только конусные колпаки или открытые сопла, для пиролизных и конденсационных — минимальное сопротивление критично.
• Материал определяет срок службы: в условиях повышенной влажности (Санкт-Петербург) минимум — оцинковка с покрытием Пурал (12-15 лет), оптимум — нержавеющая сталь AISI 304 (20-25 лет).
• Размеры критичны: световой проем минимум 100-120 мм для дровяных печей, 150-200 мм для газовых котлов. Фартук должен быть на 4-10 мм больше трубы с каждой стороны.
• Установка требует соблюдения техники безопасности: работа на высоте с использованием страховочной системы, минимум 8 саморезов для надежного крепления, герметизация всех стыков термостойким герметиком.
• Критические ошибки недопустимы: дефлектор на газовом котле приводит к обледенению и отравлению угарным газом, мелкая сетка создает те же проблемы, недостаточное крепление — к срыву колпака ветром.
• Регулярное обслуживание продлевает срок службы: осмотр 2 раза в год, очистка от сажи 1 раз в год для дровяных печей, проверка после сильных ветров.

Для жителей Санкт-Петербурга и Ленинградской области особенно важно учитывать повышенную влажность воздуха и морской климат. Это требует усиленной защиты от коррозии, увеличенных дренажных отверстий и более частого обслуживания в прибрежных районах.

Стоимость качественного колпака с профессиональной установкой составляет 5 000-12 000 рублей, что окупается за 1-2 года за счет:

• Защиты кирпичной кладки от разрушения (ремонт трубы обходится в 30 000-80 000 ₽)
• Улучшения тяги и снижения расхода топлива на 8-12%
• Предотвращения попадания птиц и осадков в дымоход
• Увеличения срока службы дымохода на 10-15 лет

Не экономьте на колпаке и его установке. Дешевые колпаки из тонкой оцинковки без покрытия служат 3-5 лет, после чего требуют замены. Качественный колпак из нержавеющей стали или оцинковки с покрытием Пурал прослужит 15-25 лет без необходимости замены.

При возникновении сомнений в выборе конструкции или проблем после установки обращайтесь к профессиональным печникам или трубочистам. Стоимость консультации (1 000-2 000 ₽) несопоставима с возможными последствиями неправильного выбора — от задымления помещения до отравления угарным газом.

Следуя рекомендациям из этой статьи, вы сможете выбрать оптимальный колпак для вашего типа отопления, правильно установить его и обеспечить безопасную эксплуатацию в течение десятилетий. Пусть ваш дымоход работает эффективно, а в доме всегда будет тепло и безопасно.

Что такое колпак на трубу дымохода

Колпак на трубу дымохода — это защитная крышка, которую устанавливают на верхнюю часть дымоходной трубы. Он представляет собой металлическую конструкцию, напоминающую зонт или козырёк. Основная задача колпака — защитить трубу от дождя, снега и посторонних предметов.

Конструкция состоит из нескольких элементов. Главный — это сам зонтик или крышка, которая закрывает отверстие трубы сверху. Ниже располагаются ножки или стойки, которые крепят зонт к трубе. Некоторые модели имеют юбку-капельник — фартук по периметру, который отводит воду от стенок трубы.

Колпаки изготавливают из разных материалов. Самые простые — из оцинкованной стали. Более надёжные — из нержавейки или меди. Срок службы зависит от материала: от 3-6 лет для простой оцинковки до 50-100 лет для медных изделий.

По данным производителей дымоходного оборудования, правильно установленный колпак продлевает срок службы трубы на 10-15 лет за счёт защиты от влаги и преждевременного разрушения кирпичной кладки.

Зачем нужен колпак

Колпак выполняет несколько важных функций. Вы защищаете дымоход от воды, ветра и мусора. Без него труба быстро приходит в негодность.

Защита от осадков

Дождь и снег попадают в открытую трубу. Влага накапливается внутри дымохода. Это приводит к появлению грибка и плесени. Сырость увеличивает расход топлива на 10-15%. Кирпичная кладка разрушается в 2-3 раза быстрее.

Защита от мусора и птиц

В трубу попадают листья, ветки, мелкий мусор. Птицы вьют гнёзда внутри дымохода. Всё это забивает канал и ухудшает тягу. В худшем случае дым идёт обратно в дом. Колпак с сеткой-искрогасителем полностью решает эту проблему.

Защита от ветра

Сильный ветер может задувать в трубу. Возникает обратная тяга — дым не выходит наружу, а возвращается в помещение. Это опасно для здоровья из-за угарного газа. Колпак рассеивает воздушные потоки и стабилизирует работу дымохода.

Улучшение тяги

Правильно подобранный колпак усиливает тягу на 15-20%. Он создаёт подсос воздуха за счёт обтекания ветром. Дым выходит быстрее, печь работает эффективнее. Это особенно заметно в ветреную погоду.

Искрогашение

При топке дровами из трубы вылетают искры. Они могут попасть на горючую кровлю или деревянные конструкции. Колпак с мелкой сеткой (5×5 мм) гасит искры на выходе. Дом получает дополнительную пожарную безопасность.

Другие названия колпака

Колпак на трубу имеет несколько народных и профессиональных названий. Все они означают одно и то же устройство. Вы можете встретить разные термины в магазинах и у строителей.

Дымник

Самое распространённое название в России. Происходит от слова «дым». Часто используют продавцы и производители металлоизделий. Например, дымники Строй Макс — популярная линейка защитных колпаков для разных размеров труб.

Зонт на трубу

Народное название из-за внешнего сходства с обычным зонтом. Простое и понятное для всех. Используют чаще владельцы частных домов и дач.

Грибок

Ещё одно бытовое название. Колпак действительно напоминает шляпку гриба на ножке. Встречается в разговорной речи и в объявлениях о продаже.

Козырёк дымохода

Техническое название, которое подчёркивает защитную функцию. Козырёк защищает от осадков, как козырёк над крыльцом.

Флюгарка

Профессиональный термин строителей и печников. Иногда флюгаркой называют колпаки с флюгером — вращающимся элементом, который показывает направление ветра.

Дефлектор

Специальный вид колпака, который усиливает тягу за счёт особой конструкции. Технически дефлектор отличается от обычного зонта, но в быту их часто называют одинаково.

Все эти названия равнозначны. В магазине вас поймут, если вы попросите любой из этих терминов. Главное — правильно указать размер трубы и тип материала.

Почему так много названий для одной детали?

Колпак на трубу использовали на Руси сотни лет. В разных регионах его называли по-своему. Мастера придумывали свои термины. Со временем все названия прижились и используются параллельно. В технической документации чаще пишут «оголовок дымохода» или «колпак», но в жизни люди говорят «зонт» или «грибок».

Как работает колпак на дымоходе

Колпак работает за счёт взаимодействия с воздушными потоками. Ветер ударяется в его стенки и создаёт подсос воздуха. Дым из трубы вытягивается быстрее и эффективнее.

Когда воздушный поток встречает препятствие в виде колпака, он разделяется. Часть воздуха огибает зонт снизу и поднимается вверх вдоль стенок. Вторая часть ударяется в крышку и отражается вбок. Это создаёт зону разрежения — область с пониженным давлением под колпаком.

Разреженный воздух засасывает дым из трубы. Чем сильнее ветер, тем активнее работает этот эффект. Даже при слабом движении воздуха колпак создаёт дополнительную тягу. Это особенно заметно в ветреную погоду — печь разгорается быстрее.

Правильно спроектированный колпак создаёт аэродинамический эффект, который усиливает тягу в дымоходе на 15-20%. Это особенно важно для труб недостаточной высоты или сложной конструкции.

Без колпака ветер может задувать прямо в трубу. Возникает обратная тяга — дым не выходит наружу, а возвращается в помещение. Колпак рассеивает воздушные потоки и не даёт им проникнуть внутрь дымохода. Тяга остаётся стабильной при любом направлении ветра.

Принцип работы простыми словами

Представьте, что вы дуете на руку. Воздух ударяется в ладонь и расходится в стороны. То же самое происходит с ветром и колпаком. Ветер врезается в зонт, огибает его и создаёт подсос.

Этот подсос работает как вентилятор. Он высасывает дым из трубы быстрее, чем это происходило бы без колпака. Чем сильнее ветер, тем мощнее эффект вентиляции. Даже лёгкий ветерок усиливает тягу на 10-15%.

Вот как это выглядит пошагово:

1. Ветер дует в сторону трубы
2. Воздух ударяется в крышку колпака
3. Поток разделяется и огибает зонт со всех сторон
4. Под колпаком образуется разрежение — давление падает
5. Дым из трубы засасывается в эту зону низкого давления
6. Продукты сгорания выходят наружу быстрее обычного

Колпак также отражает воздушные массы, которые дуют сверху вниз. Ветер не может задуть в трубу и создать обратную тягу. Дым всегда идёт в правильном направлении — наружу, а не в дом.

Для газовых котлов принцип работы немного отличается. Современные котлы выдают холодные газы (до 120°C). Обычный сплошной зонт может обмёрзнуть зимой. Поэтому для них ставят конусный колпак с открытым соплом — он не накапливает конденсат и не покрывается льдом.

Из чего состоит колпак

Конструкция колпака проста. Она состоит из нескольких основных элементов. Каждый выполняет свою функцию и работает в связке с остальными.

Зонтик (крышка)

Верхняя часть колпака. Это плоский или конусный лист металла, который закрывает отверстие трубы сверху. Защищает от дождя, снега и мусора. Может быть двускатным, четырёхскатным или круглым — зависит от формы трубы.

Ножки (стойки, кронштейны)

Вертикальные элементы, которые соединяют зонтик с основанием. Обычно их 3-4 штуки. Ножки держат крышку на нужной высоте над трубой — обычно 10-15 см. Изготавливают из металлического профиля, уголка или трубы.

Юбка (капельник, фартук)

Нижняя часть колпака, которая надевается на трубу. Представляет собой металлический пояс по периметру. Юбка отводит воду от стенок трубы и не даёт ей затекать внутрь. Также защищает кирпичную кладку от разрушения.

Элементы крепления

Саморезы, болты, хомуты или заклёпки. Они фиксируют колпак на трубе. Без надёжного крепления ветер может сорвать конструкцию. Для круглых труб обязательно используют металлический хомут.

Дополнительные элементы

Некоторые модели имеют сетку-искрогаситель (с ячейками 5×5 мм), флюгер для определения направления ветра, откидную крышку для удобства чистки. Это необязательные, но полезные дополнения.

Все детали изготавливают из одного материала. Это важно для предотвращения коррозии. Например, медный колпак нельзя крепить стальными саморезами — разные металлы вызывают ржавчину. Используйте только медные метизы для меди и нержавеющие для стали.

Нужна ли сетка на колпаке?

Сетка обязательна, если вы топите дровами. Искры вылетают из трубы и могут поджечь кровлю. Мелкая сетка (5×5 мм) их гасит. Также сетка не даёт птицам залетать в трубу и строить там гнёзда. Минус один — сетка быстрее забивается сажей, её нужно чистить 2 раза в год.

Насколько увеличивается тяга

Обычный колпак увеличивает тягу на 15-20% при среднем ветре (5-7 м/с). Это значит, что дым выходит быстрее, а печь разгорается легче. В безветренную погоду улучшение меньше — около 5-10%.

Специальные колпаки-дефлекторы дают больший эффект. Они усиливают тягу на 20-30% даже при слабом ветре. Дефлектор имеет сложную конструкцию с несколькими цилиндрами. Воздух проходит через них и создаёт мощный подсос.

Конкретные цифры зависят от нескольких факторов:

• Высота трубы — чем выше, тем сильнее естественная тяга
• Диаметр дымохода — широкая труба пропускает больше дыма
• Сила ветра — при штиле эффект минимальный
• Тип колпака — дефлектор работает лучше простого зонта
• Температура газов — горячий дым поднимается быстрее холодного

Испытания показывают, что двухъярусные дымники увеличивают тягу воздушного потока на 20-25% по сравнению с обычными одноярусными конструкциями. Это связано с улучшенной циркуляцией воздуха между двумя уровнями.

Важно понимать: колпак усиливает существующую тягу. Если труба слишком низкая или забита сажей, никакой колпак не спасёт. Сначала нужно устранить основную проблему — почистить дымоход или нарастить высоту трубы выше конька крыши.

Для газовых котлов прирост тяги меньше. Температура их выхлопа низкая (90-120°C), естественная тяга слабая. Колпак добавляет всего 5-10%. Зато он защищает от обледенения, если правильно подобран.

Виды колпаков для дымохода

Колпаки различаются по форме, конструкции и назначению. Каждый тип решает свои задачи. Выбор зависит от формы трубы, типа отопления и климата в вашем регионе.

Простые колпаки защищают от осадков и птиц. Специальные дефлекторы усиливают тягу за счёт ветра. Декоративные модели с флюгером добавляют дому индивидуальность. Все варианты выполняют базовую функцию — продлевают срок службы дымохода.

Производители предлагают готовые решения для любых труб. Например, дымники 520×520 мм подходят для стандартных кирпичных труб. Для больших дымоходов используют размер 640×640 мм или 510×510 мм.

По форме и конструкции

Форма колпака зависит от формы трубы и архитектурного стиля дома. Для квадратных труб подходят скатные модели, для круглых — конусные. Разберём основные типы конструкций.

Двухскатный колпак

Самый простой и дешёвый вариант. Крышка имеет два ската, как у обычной крыши. Подходит для прямоугольных кирпичных труб. Хорошо защищает от дождя и снега с двух сторон.

Цена начинается от 500-800 рублей. Срок службы — 5-10 лет для оцинковки. Минус — снег может накапливаться на торцевых сторонах, где нет ската.

Четырёхскатный колпак

Классический универсальный вариант. Крышка имеет четыре ската, которые сходятся в центре. Подходит для квадратных и прямоугольных труб любого размера. Снег съезжает со всех сторон.

Стоимость — 1500-3000 рублей. Самый популярный тип среди владельцев частных домов. Защита работает при любом направлении ветра. Если нужен классический вариант, выбирайте дымники 510×510 мм или другой стандартный размер.

Конусный колпак

Специально для круглых металлических труб. Имеет форму конуса или полусферы. Идеально подходит для сэндвич-дымоходов и современных газовых котлов.

Цена — 800-2000 рублей. Конусная форма не даёт снегу задерживаться. Важно для газовых котлов с низкой температурой выхлопа — обычный плоский зонт быстро обмёрзнет.

Плоский колпак

Современный минималистичный дизайн. Верхняя крышка почти плоская, с небольшим уклоном 10-15°. Подходит для домов в стиле хай-тек или модерн. Популярны дымники Модерн с таким профилем.

Стоимость — 2000-4000 рублей. Минус — снег может задерживаться на плоской поверхности. В регионах с обильными снегопадами лучше выбрать скатную модель.

Колпак с флюгером

Декоративный вариант с вращающимся элементом. Флюгер показывает направление ветра и служит украшением крыши. Делают в виде петуха, стрелы, корабля или других фигур.

Цена — 3000-8000 рублей в зависимости от сложности фигуры. Флюгер нужно смазывать раз в год, иначе он заржавеет и перестанет вращаться. Не усиливает тягу, только декор.

Колпак с сеткой-искрогасителем

Обязательная модель для печей и каминов на дровах. По периметру установлена металлическая сетка с ячейками 5×5 мм или 25×25 мм. Сетка гасит искры и не даёт птицам залетать в трубу.

Стоимость — на 300-500 рублей дороже обычного колпака. Минус — сетка быстро забивается сажей, чистить нужно 2 раза в год. По правилам пожарной безопасности сетка обязательна для домов с горючей кровлей.

Какой колпак выбрать для коричневой кровли?

Для эстетической гармонии выбирайте колпак в цвет крыши. Производители предлагают дымники коричневые с покрытием RAL 8017 (шоколад) или RAL 8004 (медно-коричневый). Покрытие защищает от коррозии и сохраняет цвет 15-20 лет. Металл под покрытием — оцинковка или нержавейка.

Двухскатный колпак

Самый простой и экономичный вариант для прямоугольных труб. Конструкция напоминает обычную двускатную крышу — два наклонных ската сходятся в центре под углом 40-50°. Подходит для дачных домов и построек с базовыми требованиями к защите.

Устанавливается на прямоугольные кирпичные трубы. Размеры бывают разные — от небольших 300×200 мм до крупных 600×400 мм. Популярны дымники 520×390 мм для стандартных труб советской постройки.

Основные характеристики:

• Цена — 500-1000 рублей за оцинкованный вариант
• Срок службы — 5-10 лет для простой оцинковки, 10-15 лет с покрытием
• Вес — 1-2 кг, легко устанавливается одним человеком
• Угол наклона — 40-50° для схода снега

Двухскатный колпак хорошо защищает с длинных сторон трубы. Дождь и снег стекают по скатам вниз. Но торцевые стороны остаются открытыми — там снег может накапливаться. В регионах с обильными снегопадами это создаёт проблему.

Я видел случай, когда на торцах двухскатного колпака за зиму намёрзло столько льда, что весной конструкция накренилась. Пришлось счищать наледь вручную. Поэтому для северных регионов лучше четырёхскатный вариант.

Двухскатные колпаки чаще всего используют для временных построек или дачных домов. Их доля на рынке составляет около 15-20% от всех продаж дымников.

Четырёхскатный колпак

Классический универсальный вариант для квадратных и прямоугольных труб. Четыре ската сходятся к центру, образуя пирамиду. Самый популярный тип среди владельцев частных домов — надёжный и проверенный временем.

Подходит для любых кирпичных труб. Стандартные размеры: дымники 640×640 мм для больших труб, 520×520 мм для средних, 400×400 мм для небольших. Снег съезжает со всех четырёх сторон равномерно.

Основные характеристики:

• Цена — 1500-3000 рублей в зависимости от материала и покрытия
• Срок службы — 10-15 лет для оцинковки с покрытием, 20-30 лет для нержавейки
• Вес — 2-4 кг, устанавливается вдвоём для надёжности
• Угол наклона — 40-45° для оптимального схода снега

Четырёхскатная конструкция создаёт равномерную защиту со всех сторон. Ветер дует в любом направлении — колпак всегда отражает поток. Дождь не попадает внутрь трубы. Снег не накапливается на крышке.

Это самый сбалансированный выбор по соотношению цена-качество. Подходит для 80% частных домов. Единственный минус — цена выше, чем у двухскатного. Но переплата окупается надёжностью и долговечностью.

Мой сосед поставил четырёхскатный колпак из нержавейки 15 лет назад. До сих пор выглядит как новый. Ни разу не чистил, не подкрашивал. Просто проверяет крепления раз в год — и всё.

Конусный колпак

Специальная конструкция для круглых металлических труб. Имеет форму конуса или полусферы. Идеально подходит для сэндвич-дымоходов из нержавейки и современных газовых котлов.

Круглая форма обеспечивает плавное обтекание ветром. Нет острых углов, где может скапливаться снег. Конденсат стекает по конусу вниз равномерно, не замерзает на крышке. Это критично для газовых котлов с температурой выхлопа ниже 120°C.

Основные характеристики:

• Цена — 800-2000 рублей в зависимости от диаметра и материала
• Диаметры — от 100 мм до 300 мм для разных труб
• Срок службы — 15-20 лет для нержавейки, 10-15 лет для оцинковки
• Вес — 0,5-1,5 кг, очень лёгкий

Конусный колпак крепится на круглую трубу с помощью металлического хомута. Это проще, чем сверлить отверстия в кирпиче. Установка занимает 15-20 минут. Затягиваете хомут — и готово.

Важный момент: для газовых котлов выбирайте конусный колпак с открытым соплом. Обычный сплошной зонт обмерзает зимой. Холодные газы (90-120°C) создают много конденсата. Он замерзает на крышке, перекрывает выход дыма. Конусная форма с открытыми боками решает эту проблему.

Почему конусный колпак не подходит для квадратных труб?

Круглый конус невозможно надёжно закрепить на квадратной трубе. Между колпаком и трубой остаются большие зазоры. Через них задувает ветер, попадает дождь и снег. Защита не работает. Для квадратных труб используйте только скатные колпаки — двухскатные или четырёхскатные.

Плоский колпак

Современный минималистичный дизайн для домов в стиле хай-тек, модерн или лофт. Верхняя крышка почти плоская, с минимальным уклоном 10-15°. Выглядит стильно и лаконично, не выделяется на фоне современной архитектуры.

Подходит для любых труб — квадратных, прямоугольных, круглых. Главное требование — правильно подобрать размер основания. Плоские колпаки часто делают из нержавейки или окрашенной оцинковки в тёмные цвета — чёрный, графитовый, антрацит.

Основные характеристики:

• Цена — 2000-4000 рублей в зависимости от размера и материала
• Срок службы — 15-25 лет для качественной нержавейки
• Вес — 2-3 кг, средней тяжести
• Угол наклона — 10-15°, минимальный для схода воды

Главный минус плоской конструкции — снег задерживается на поверхности. В регионах с обильными снегопадами это создаёт проблемы. Снег накапливается, давит на колпак, может деформировать крышку. Приходится чистить вручную после каждого снегопада.

Я рекомендую плоские колпаки только для южных регионов или домов с минимальным количеством снега зимой. Если у вас Московская область, Урал или Сибирь — выбирайте скатную модель с углом 40-45°. Снег будет съезжать сам.

Зато плоские модели отлично вписываются в современную эстетику. Популярны дымники Модерн с геометрическими формами и матовыми покрытиями. Они подчёркивают архитектурный стиль дома, а не перетягивают внимание на себя.

Колпак с флюгером

Декоративный вариант с вращающимся элементом на вершине. Флюгер показывает направление ветра и служит украшением крыши. Делают в виде петуха, стрелы, корабля, ангела или других фигур по желанию заказчика.

Конструкция состоит из обычного колпака плюс вращающийся флюгер на подшипнике. Ось флюгера крепится к вершине зонта. Ветер дует на лопасть — флюгер поворачивается и показывает направление. Это красиво и функционально.

Основные характеристики:

• Цена — 3000-8000 рублей в зависимости от сложности фигуры
• Срок службы — 10-20 лет, подшипник требует смазки раз в год
• Вес — 3-5 кг с учётом флюгера
• Высота — на 30-50 см выше обычного колпака

Флюгер не усиливает тягу. Это чисто декоративный элемент. Основная функция защиты выполняется нижней частью — самим колпаком. Флюгер только украшает и показывает направление ветра.

Важный момент: флюгер нужно регулярно обслуживать. Раз в год смазывайте подшипник машинным маслом или литолом. Без смазки он заржавеет за 2-3 года и перестанет вращаться. Флюгер застынет в одном положении — будет выглядеть нелепо.

Флюгеры на дымоходах использовались в Европе с XVI века. Они служили не только украшением, но и практическим инструментом — крестьяне определяли по ним погоду и время для полевых работ.

Если вам нравится традиционный стиль и вы готовы ухаживать за флюгером — это отличный выбор. Дом приобретает индивидуальность. Но если нужна простая надёжная защита без лишних хлопот — берите обычный четырёхскатный колпак.

Колпак с сеткой-искрогасителем

Обязательная модель для печей и каминов на дровах. По периметру колпака установлена металлическая сетка с мелкими ячейками. Она гасит вылетающие искры и не даёт птицам залетать в трубу.

Сетка крепится к ножкам колпака или образует сплошной цилиндр вокруг выходного отверстия. Стандартные размеры ячеек — 5×5 мм для максимальной защиты или 25×25 мм для базовой. Чем мельче ячейка, тем лучше защита, но быстрее забивается сажей.

Основные характеристики:

• Цена — на 300-500 рублей дороже обычного колпака
• Материал сетки — нержавеющая сталь или оцинковка
• Срок службы сетки — 5-10 лет, потом меняют на новую
• Частота чистки — 2 раза в год минимум

Сетка-искрогаситель выполняет две важные функции. Первая — пожарная безопасность. Искры вылетают из трубы при топке дровами. Они могут поджечь горючую кровлю — битумную черепицу, деревянную дранку, ондулин. Сетка гасит искры на выходе.

Вторая функция — защита от птиц. Птицы любят вить гнёзда в тёплых трубах. Гнездо забивает канал, дым идёт обратно в дом. Сетка не даёт птицам проникнуть внутрь. Также задерживает крупный мусор — листья, ветки, шишки.

Главный минус сетки — она быстро забивается сажей. Особенно при топке сырыми дровами или углём. Забитая сетка снижает тягу на 30-40%. Печь дымит, не разгорается. Поэтому чистите сетку минимум 2 раза в год — осенью перед отопительным сезоном и весной после него.

По правилам пожарной безопасности СНиП 41-01-2003 сетка с ячейкой 5×5 мм обязательна для домов с горючей кровлей. Если крыша из металлочерепицы или керамики — можно обойтись без сетки. Но для защиты от птиц её лучше поставить.

Как часто менять сетку на колпаке?

Срок службы сетки — 5-10 лет. Со временем она прогорает от высокой температуры (500-700°C при активной топке) и разрушается от коррозии. Признаки износа: большие дыры, деформация ячеек, ржавчина насквозь. Меняйте сетку при первых признаках разрушения. Новая сетка стоит 200-500 рублей, её можно купить отдельно и прикрепить к старому колпаку.

Специальные виды колпаков

Помимо стандартных форм существуют специальные конструкции для решения конкретных задач. Они сложнее обычных колпаков, но дают лучший результат. Цена выше, зато вы получаете дополнительные преимущества.

Специальные колпаки выбирают, когда стандартный зонт не справляется. Например, слабая тяга в дымоходе — нужен дефлектор. Сложно чистить трубу — берите колпак с откидной крышкой. Большая труба на два канала — ставьте двухъярусную модель.

Рассмотрим три самых полезных специальных конструкции. Они проверены на практике и действительно решают проблемы.

Дефлектор-усилитель тяги

Дефлектор — это колпак особой конструкции, который активно усиливает тягу за счёт ветра. В отличие от простого зонта, он имеет несколько цилиндров или конусов. Ветер обтекает их и создаёт мощный подсос воздуха из трубы.

Существует несколько типов дефлекторов. Самые популярные — ЦАГИ (разработан Центральным аэрогидродинамическим институтом), Григоровича и Вольперта. Все они работают по схожему принципу, но отличаются конструкцией цилиндров.

Основные характеристики дефлектора:

• Цена — 2000-5000 рублей в зависимости от диаметра и типа
• Усиление тяги — 20-30% даже при слабом ветре (3-5 м/с)
• Срок службы — 15-25 лет для нержавейки
• Подходит для круглых труб диаметром 100-400 мм

Дефлектор состоит из трёх основных частей. Нижний цилиндр надевается на трубу. Средний диффузор расширяется кверху. Верхний колпак защищает от осадков. Между цилиндрами образуются щели, через которые засасывается воздух.

Когда ставить дефлектор:

• Труба низкая — меньше 5 метров, тяга слабая
• Дом в низине — ветер слабый, дым плохо выходит
• Старая печь — КПД низкий, нужно усилить горение
• Ветреная местность — постоянные порывы создают обратную тягу

Лабораторные испытания показали, что дефлектор ЦАГИ увеличивает тягу на 20-25% при скорости ветра 5-7 м/с. При более сильном ветре (10-15 м/с) прирост достигает 30-35%. Даже в безветренную погоду дефлектор работает как обычный колпак без потери эффективности.

Мой клиент жаловался на плохую тягу в бане. Труба всего 3 метра, печь дымила. Поставили дефлектор Григоровича — проблема исчезла. Печь разгорается за 5 минут, дыма в помещении нет. Прошло 8 лет, дефлектор работает как новый.

Минус дефлектора — сложная конструкция. Между цилиндрами скапливается сажа. Чистить сложнее, чем обычный колпак. Зато эффект усиления тяги перекрывает этот недостаток.

Колпак с откидной крышкой

Конструкция с откидной (подъёмной) крышкой упрощает обслуживание дымохода в 10 раз. Верхний зонт крепится на петлях. Вы поднимаете крышку, чистите трубу сверху, опускаете обратно. Не нужно снимать весь колпак.

Обычный колпак нужно открутить, снять, почистить трубу, поставить обратно. Это неудобно на высоте 7-10 метров. Колпак тяжёлый (2-4 кг), руки заняты. С откидной крышкой всё проще — открыл, почистил щёткой, закрыл. Занимает 10 минут вместо часа.

Основные характеристики:

• Цена — на 500-1000 рублей дороже обычного колпака
• Механизм — петли из нержавейки, фиксатор-защёлка
• Срок службы петель — 10-15 лет при регулярной смазке
• Экономия времени на чистку — в 8-10 раз

Крышка поднимается на 90-120°. Открывается полный доступ к выходному отверстию трубы. Вы засовываете туда металлическую щётку на штанге и чистите канал сверху вниз. Сажа падает в топку, где её легко убрать совком.

Когда выбирать колпак с откидной крышкой:

• Топите дровами или углём — сажи много, чистить нужно 2-3 раза в год
• Труба высокая — неудобно снимать колпак на высоте 8-10 метров
• Работаете один — некому подстраховать при снятии колпака
• Сетка-искрогаситель установлена — она забивается быстрее, нужен частый доступ

Важно: петли нужно смазывать раз в год. Без смазки они заржавеют за 3-4 года. Крышка перестанет открываться. Используйте литол или машинное масло. Потратите 5 минут, зато петли прослужат 15-20 лет.

Соседка каждую осень вызывала трубочиста. Он снимал колпак, чистил трубу, ставил обратно. Брал 3000 рублей за вызов. Поставила колпак с откидной крышкой — теперь чистит сама. За 3 года сэкономила 18 000 рублей.

Двухъярусный колпак

Двухъярусная конструкция состоит из двух зонтов, расположенных один над другим. Нижний ярус закрывает трубу, верхний — защищает нижний от снега и создаёт дополнительную тягу. Используется для больших труб или труб с двумя каналами.

Принцип работы: ветер проходит между двумя ярусами, создавая усиленное разрежение. Воздух циркулирует активнее, тяга увеличивается на 20-25%. Снег не накапливается — верхний зонт принимает основную нагрузку, нижний остаётся чистым.

Основные характеристики:

• Цена — 4000-8000 рублей в зависимости от размера и материала
• Усиление тяги — 20-25% за счёт двойной циркуляции воздуха
• Подходит для труб размером от 520×520 мм и больше
• Вес — 4-6 кг, требуется надёжное крепление

Когда ставить двухъярусный колпак:

• Большая кирпичная труба с двумя каналами (печь + камин)
• Регион с обильными снегопадами — верхний ярус защищает нижний
• Слабая тяга при большом диаметре трубы
• Дом в горной местности — сильные ветры требуют усиленной конструкции

Двухъярусные колпаки тяжелее обычных. Нужно усилить крепление — минимум 6-8 точек фиксации саморезами плюс металлический хомут. Без надёжного крепления ветер может сорвать конструкцию.

У моего знакомого на даче труба 640×640 мм с двумя каналами. Поставил обычный колпак — тяга слабая, дымило. Сменил на двухъярусный — проблема исчезла. Оба канала работают отлично, печь и камин можно топить одновременно.

Таблица сравнения всех видов

Выбор зависит от трёх факторов: форма трубы, тип отопления и климат. Для стандартной кирпичной трубы на дровяной печи берите четырёхскатный с сеткой. Для газового котла — конусный. Для слабой тяги — дефлектор.

Материалы для колпаков

Материал определяет срок службы и цену колпака. Самые дешёвые делают из простой оцинковки — служат 3-6 лет. Самые долговечные — из меди, работают 50-100 лет без замены. Разберём все варианты по порядку.

Колпаки изготавливают из тонколистового металла толщиной 0,5-0,7 мм. Металл должен быть лёгким, но прочным. Выдерживать ветровые нагрузки, температурные перепады от -40°C до +80°C и постоянную влажность.

Важный момент: крепёж должен быть из того же материала, что и колпак. Медный колпак крепите медными саморезами, нержавейку — нержавеющими. Разные металлы создают гальваническую пару — возникает электрохимическая коррозия, крепление ржавеет за 2-3 года.

По данным производителей кровельных материалов, медные колпаки служат 50-100 лет и не требуют обслуживания. Медь покрывается зелёной патиной (налётом), которая защищает металл от дальнейшего окисления. Это естественный процесс, а не признак разрушения.

Медь — элитный вариант

Медь — самый долговечный и дорогой материал для колпаков. Срок службы достигает 50-100 лет без ремонта и замены. Медь не ржавеет, не требует покраски и сохраняет прочность десятилетиями.

Со временем медь покрывается патиной — зеленоватым налётом. Это естественный процесс окисления. Патина защищает металл от дальнейшего разрушения, как броня. Цвет меняется от красно-рыжего (новая медь) до тёмно-коричневого (через 5-7 лет) и зелёного (через 15-20 лет).

Основные характеристики медных колпаков:

• Цена — 2500-4000 рублей за квадратный метр листа, колпак 500×500 мм стоит 8000-15000 рублей
• Срок службы — 50-100 лет без потери прочности
• Толщина металла — 0,6-0,8 мм, прочнее других материалов
• Вес — тяжелее оцинковки на 20-30%
• Обслуживание — не требуется, патина защищает сама

Медь выбирают для элитных домов и исторических зданий. Она гармонирует с медной кровлей, деревянными срубами, камнем. Через 10-15 лет медный колпак и медная крыша покрываются одинаковой патиной — выглядят как единое целое.

Главный минус меди — высокая цена. За медный колпак вы заплатите в 5-10 раз больше, чем за оцинкованный. Но если разделить стоимость на срок службы (50-100 лет), получается выгоднее. Оцинковку меняют каждые 5-10 лет, медь стоит всю жизнь.

Важно: медь крепите только медными саморезами. Стальные или оцинкованные создадут гальваническую пару. Вокруг крепления появится зелёная ржавчина, саморез сгниёт за 3-5 лет. Медные метизы дороже, но обязательны.

Почему медь зеленеет и можно ли это предотвратить?

Медь окисляется на воздухе под действием влаги и углекислого газа. Образуется карбонат меди — зелёная патина. Это нормальный процесс, который защищает металл. Предотвратить можно покрытием лаком, но тогда теряется главное преимущество меди — естественная защита. Патина образуется за 10-20 лет в зависимости от климата. В дождливых регионах быстрее, в сухих медленнее.

Нержавеющая сталь — универсальное решение

Нержавеющая сталь — оптимальный выбор по соотношению цена-качество. Служит 15-20 лет, не ржавеет, не требует покраски. Подходит для любого типа дома и климата.

Нержавейка содержит хром (16-18%), который создаёт на поверхности невидимую защитную плёнку. Эта плёнка не даёт металлу окисляться. Даже если поцарапать нержавейку, плёнка восстанавливается сама за несколько часов.

Основные характеристики колпаков из нержавейки:

• Цена — 800-1200 рублей за квадратный метр, колпак 500×500 мм стоит 2500-5000 рублей
• Срок службы — 15-20 лет в обычных условиях, 20-30 лет в сухом климате
• Толщина металла — 0,5-0,6 мм
• Марка стали — AISI 304 (для обычных условий) или AISI 316 (для приморских районов с солёным воздухом)
• Внешний вид — серебристый металлический блеск, не меняется со временем

Нержавейка не требует ухода. Просто чистите сажу раз в год — и всё. Не нужно красить, обрабатывать антикоррозийными составами. Металл сохраняет внешний вид 15-20 лет.

Нержавеющие колпаки подходят для домов любого стиля. Они нейтральны, не привлекают внимания. Хорошо сочетаются с металлочерепицей, профнастилом, мягкой кровлей. Если нужен цвет — выбирайте нержавейку с полимерным покрытием.

Я ставлю нержавеющие колпаки в 70% случаев. Это золотая середина — надёжно, недорого, долговечно. Клиенты довольны, проблем не было. Через 15 лет колпак выглядит как новый, только немного матовеет от дождей.

Важный момент: для приморских районов берите сталь марки AISI 316 с добавлением молибдена. Обычная AISI 304 в солёном воздухе начинает ржаветь через 5-7 лет. Молибден защищает от хлоридов, срок службы увеличивается до 25-30 лет.

Оцинковка с покрытием — бюджетный надёжный

Оцинкованная сталь с полимерным покрытием — бюджетный вариант с хорошей долговечностью. Стальной лист покрыт слоем цинка (защита от ржавчины) и сверху полимерной краской (защита цинка и декор).

Цинковое покрытие защищает сталь от коррозии. Даже если краска поцарапается, цинк не даёт ржавчине распространиться. Полимерное покрытие бывает трёх типов — пурал, пластизол, полиэстер. О них расскажу в следующем разделе.

Основные характеристики оцинковки с покрытием:

• Цена — 500-700 рублей за квадратный метр, колпак 500×500 мм стоит 1500-2500 рублей
• Срок службы — 10-15 лет для пурала, 8-12 лет для пластизола, 5-8 лет для полиэстера
• Толщина металла — 0,45-0,5 мм
• Толщина цинка — 140-275 г/м (чем больше, тем лучше защита)
• Цветовая палитра — более 50 цветов по каталогу RAL

Главное преимущество — цвет в тон кровле. Вы выбираете колпак под цвет крыши — красный, коричневый, зелёный, синий. Дом выглядит гармонично. Производители предлагают готовые решения для популярных размеров труб.

Оцинковку с покрытием выбирают для 80% частных домов. Это разумный баланс цены и качества. Колпак служит 10-15 лет, не требует особого ухода. Достаточно раз в год проверять целостность покрытия — нет ли сколов или царапин.

Если обнаружили царапину до металла — сразу закрасьте её. Подойдёт любая краска по металлу в тон колпака. Без защиты царапина начнёт ржаветь через 6-12 месяцев. Ржавчина расползётся под покрытием, колпак испортится за 2-3 года.

Мой совет: выбирайте оцинковку с покрытием пурал. Это самое прочное покрытие, служит 15-20 лет. Дороже полиэстера на 200-300 рублей, но окупается долговечностью. Полиэстер подходит для дач и временных построек.

Оцинковка простая — для дач

Простая оцинкованная сталь без покрытия — самый бюджетный материал для колпаков. Цинковый слой защищает сталь от ржавчины 3-6 лет. Подходит для дачных домов, бань, времянок, где не требуется долгий срок службы.

Толщина цинка на простой оцинковке — 100-140 г/м. Этого хватает на 3-5 лет в обычных условиях. В регионах с повышенной влажностью или агрессивной средой (приморье, промышленные районы) цинк разрушается быстрее — за 2-3 года.

Основные характеристики простой оцинковки:

• Цена — 300-400 рублей за квадратный метр, колпак 500×500 мм стоит 800-1200 рублей
• Срок службы — 3-6 лет до появления ржавчины
• Толщина металла — 0,4-0,5 мм
• Толщина цинка — 100-140 г/м
• Внешний вид — серебристо-серый, со временем темнеет

Через 2-3 года на оцинковке появляются тёмные пятна — это цинк окисляется. Ещё через 1-2 года начинается точечная ржавчина. Колпак теряет внешний вид, но продолжает защищать трубу ещё 2-3 года.

Когда выбирать простую оцинковку:

• Дачный дом с нерегулярным проживанием
• Баня, которой пользуются 2-3 раза в месяц
• Временные постройки на срок 3-5 лет
• Очень ограниченный бюджет — нужно самое дешёвое решение

Я не рекомендую ставить простую оцинковку на жилой дом. Через 5-6 лет колпак заржавеет, придётся менять. А замена стоит 2000-3000 рублей с работой. Выгоднее сразу купить оцинковку с покрытием за 2000 рублей — она прослужит 10-15 лет.

Для продления срока службы простую оцинковку можно покрасить. Используйте краску по металлу для наружных работ. Она защитит цинк от окисления и придаст колпаку нужный цвет. Красьте сразу после установки — новый цинк лучше держит краску.

Типы защитных покрытий

Полимерное покрытие защищает цинк и придаёт колпаку цвет. Существует три основных типа покрытий — пурал, пластизол и полиэстер. Они различаются толщиной, прочностью и сроком службы.

Толщина покрытия влияет на устойчивость к царапинам и выцветанию. Тонкое покрытие (полиэстер 25 мкм) легко царапается и выгорает за 5-7 лет. Толстое (пластизол 200 мкм) выдерживает удары и сохраняет цвет 10-12 лет.

Основные различия между покрытиями:

Пурал (Pural)

Полиуретановое покрытие толщиной 50 мкм. Самое прочное и долговечное — служит 15-20 лет. Не выцветает, устойчиво к царапинам. Имеет матовую или полуматовую поверхность. Лучший выбор для жилых домов.

Пластизол (PVC)

Покрытие из поливинилхлорида толщиной 200 мкм. Очень толстое и прочное, но плохо переносит ультрафиолет. Выгорает за 8-10 лет. Имеет шероховатую фактурную поверхность. Подходит для затенённых мест.

Полиэстер (Polyester)

Самое тонкое покрытие 25 мкм. Недорогое, но быстро царапается и выгорает. Служит 5-8 лет. Имеет глянцевую поверхность. Подходит для дач и временных построек.

Выбор покрытия зависит от условий эксплуатации и бюджета. Для постоянного жилья берите пурал — дороже, но окупается долговечностью. Для дачи подойдёт полиэстер — дешевле, но менять придётся чаще.

Пурал

Пурал (Pural) — премиальное полиуретановое покрытие толщиной 50 микрон. Разработано финской компанией SSAB специально для суровых климатических условий. Служит 15-20 лет без потери цвета и прочности.

Полиуретан в составе пурала делает покрытие эластичным и устойчивым к механическим повреждениям. Вы можете согнуть лист с пуралом без трещин на покрытии. Царапины появляются только при сильном ударе острым предметом.

Технические характеристики пурала:

• Толщина покрытия — 50 микрон (в 2 раза толще полиэстера)
• Срок службы — 15-20 лет до первых признаков износа
• Гарантия производителя — 15 лет на внешний вид, 25 лет на сквозную коррозию
• Цветостойкость — максимальный класс RUV4, не выцветает
• Температурный диапазон — от -60°C до +120°C без изменения свойств
• Устойчивость к царапинам — выдерживает нагрузку 4000 грамм

Пурал имеет матовую поверхность, которая выглядит благороднее глянцевого полиэстера. На матовом покрытии незаметны мелкие царапины и загрязнения. Цвета глубокие, не бликуют на солнце.

Испытания показали, что покрытие пурал сохраняет первоначальный цвет даже после 1500 часов воздействия в климатической камере с ультрафиолетом. Это эквивалентно 20 годам эксплуатации в средней полосе России.

Популярные дымники 520х520 мм часто делают именно с покрытием пурал. Это стандартный размер для кирпичных труб, где важна долговечность и внешний вид.

Пурал стоит на 30-40% дороже полиэстера. Колпак 500×500 мм с пуралом обойдётся в 2000-2500 рублей против 1500 за полиэстер. Но если разделить на срок службы (15-20 лет против 5-8), пурал получается выгоднее.

Чем отличается GreenCoat Pural BT от обычного пурала?

GreenCoat Pural BT — улучшенная версия классического пурала. Буквы BT означают Bio-based Technology (биотехнология). В составе 70% биокомпонентов из растительного сырья вместо нефтепродуктов. Технические характеристики такие же, но производство экологичнее. Стоит на 10-15% дороже обычного пурала. Для колпаков разница несущественна — можете брать классический пурал.

Пластизол

Пластизол (Plastisol) — самое толстое полимерное покрытие на основе ПВХ (поливинилхлорида). Толщина достигает 200 микрон — в 8 раз толще полиэстера. Максимальная защита от царапин и механических повреждений.

Пластизол имеет рельефную фактурную поверхность — тиснение под кожу, шагрень или апельсиновую корку. Такая текстура маскирует мелкие царапины и отпечатки пальцев. На расстоянии 3-5 метров колпак выглядит безупречно.

Технические характеристики пластизола:

• Толщина покрытия — 200 микрон (самое толстое из всех)
• Срок службы — 8-12 лет до выцветания и потери эластичности
• Устойчивость к царапинам — максимальная, выдерживает сильные удары
• Устойчивость к УФ — низкая, выгорает на солнце за 8-10 лет
• Максимальная температура — до +60°C (при более высокой становится мягким)
• Цена — на 20-30% дороже полиэстера, но дешевле пурала

Главный минус пластизола — плохая устойчивость к ультрафиолету. ПВХ разрушается под действием солнечных лучей. Через 8-10 лет покрытие выцветает, становится тусклым. Появляются мелкие трещины, эластичность теряется.

Пластизол хорошо работает в затенённых местах — под навесом, с северной стороны дома, в тени деревьев. Там он служит 12-15 лет без проблем. На южных скатах под прямым солнцем лучше выбрать пурал.

Ещё один нюанс: пластизол плохо переносит высокую температуру. При нагреве выше 60°C покрытие размягчается. Для колпаков это некритично — температура на поверхности редко превышает 50°C. Но для труб, где дым выходит при 300-400°C, нужна термостойкая краска.

Я рекомендую пластизол для регионов с умеренным солнцем и для дымников коричневых тонов. Тёмные цвета меньше выцветают. Коричневый, графитовый, тёмно-зелёный на пластизоле держатся 10-12 лет.

Полиэстер

Полиэстер (Polyester) — самое распространённое и доступное полимерное покрытие. Толщина всего 25 микрон. Подходит для бюджетных проектов, дач и временных построек.

Полиэстер бывает двух видов — глянцевый и матовый. Глянцевый блестит на солнце, обходится дешевле. Матовый выглядит благороднее, стоит на 15-20% дороже. Оба вида имеют одинаковую толщину и срок службы.

Технические характеристики полиэстера:

• Толщина покрытия — 25 микрон (самое тонкое)
• Срок службы — 5-8 лет до появления выцветания и сколов
• Устойчивость к царапинам — низкая, легко царапается при монтаже
• Устойчивость к УФ — средняя, выгорает через 5-7 лет
• Температурный диапазон — от -30°C до +100°C
• Цена — самая низкая среди всех покрытий

Полиэстер легко повреждается при транспортировке и монтаже. Достаточно задеть колпак инструментом — появится царапина до металла. Поэтому при установке работайте аккуратно, используйте защитные перчатки.

Через 5-6 лет полиэстер начинает выцветать. Яркие цвета (красный, синий, зелёный) тускнеют первыми. Нейтральные (серый, коричневый, чёрный) держатся дольше — до 7-8 лет. Светлые оттенки выгорают меньше всего.

Полиэстер выбирают для дач и хозяйственных построек. Если вы топите баню 2-3 раза в месяц и бюджет ограничен — это разумный выбор. За 1500 рублей получаете защиту на 5-8 лет. Потом меняете на новый.

Для постоянного жилого дома полиэстер невыгоден. Менять колпак каждые 6-8 лет — лишние хлопоты и расходы. Лучше сразу взять пурал за 2500 рублей — он прослужит 15-20 лет без замены.

Можно ли покрасить выцветший полиэстер?

Теоретически можно, но краска продержится недолго — 2-3 года максимум. Полиэстеровое покрытие плохо держит краску из-за гладкой поверхности. Нужна специальная грунтовка по пластику, потом краска для наружных работ. Это сложно и дорого. Проще купить новый колпак с пуралом — он сразу будет служить 15-20 лет.

Таблица сравнения материалов

Оптимальный выбор для большинства случаев — оцинковка с покрытием пурал. Цена разумная, срок службы 15-20 лет, не требует ухода. Для элитных домов берите медь или нержавейку. Для дачи подойдёт полиэстер или простая оцинковка.

Если выбираете дымники Строй Макс, там используется качественная оцинковка с пуралом толщиной 50 микрон. Это проверенный производитель с гарантией 15 лет на покрытие.

Статистика продаж показывает, что 65% покупателей выбирают оцинковку с пуралом, 20% — нержавейку, 10% — полиэстер и 5% — медь. Пурал лидирует благодаря оптимальному балансу цены и долговечности.

Как выбрать колпак правильно

Правильный выбор колпака зависит от трёх главных факторов: форма и размер трубы, тип отопления и климатические условия региона. Неправильно подобранный колпак не защитит трубу или создаст проблемы с тягой.

Начните с измерения трубы. Возьмите рулетку, поднимитесь на крышу и замерьте ширину и длину трубы по внешним краям. Запишите размеры с точностью до сантиметра. Колпак должен быть на 5-10 см шире трубы с каждой стороны.

Второй шаг — определите тип отопления. Дровяная печь и газовый котёл требуют разных колпаков. Для печи нужна сетка-искрогаситель. Для котла — конусная форма с открытыми боками против обмерзания.

Третий фактор — климат вашего региона. В снежных областях берите колпак с крутым скатом (40-45°), чтобы снег съезжал сам. В ветреных местностях поможет дефлектор-усилитель тяги. В мягком климате подойдёт любой стандартный колпак.

По данным производителей дымоходного оборудования, 40% проблем с тягой возникают из-за неправильно подобранного размера колпака. Слишком маленький зонт не закрывает трубу, слишком большой перекрывает выход дыма и снижает тягу на 20-30%.

Выбор по типу трубы

Форма трубы определяет конструкцию колпака. На квадратную кирпичную трубу ставят четырёхскатный зонт. На круглую металлическую — конусный или дефлектор. На прямоугольную — двухскатный или четырёхскатный.

Стандартные размеры кирпичных труб: 390×390 мм, 510×510 мм, 520×390 мм, 520×520 мм, 640×640 мм. Производители делают готовые колпаки под эти размеры. Вам не нужен индивидуальный заказ — берёте стандартную модель и устанавливаете за 30-40 минут.

Для круглых металлических труб колпак подбирается по диаметру: 100, 115, 120, 150, 200, 250 мм. Это стандартные диаметры сэндвич-дымоходов. Колпак крепится хомутом — просто, быстро, надёжно.

Керамические трубы часто имеют нестандартные размеры. Здесь может потребоваться индивидуальный заказ. Или покупайте колпак чуть больше и подгоняйте по месту — подрезаете юбку, добавляете прокладки.

Кирпичная квадратная труба

Кирпичная труба квадратного или прямоугольного сечения — самый распространённый тип в частных домах. Для неё подходят четырёхскатные колпаки с юбкой, которая надевается на трубу и крепится саморезами к кирпичу.

Стандартные размеры кирпичных труб строятся по принципу кирпичной кладки. Один кирпич 250 мм, плюс шов 10 мм. Труба в полтора кирпича — 390 мм, в два кирпича — 520 мм, в два с половиной — 640 мм.

Популярные размеры колпаков для кирпичных труб:

• Дымники 510х510 мм — для труб 390×390 мм (полтора кирпича), самый популярный размер
• Дымники 520х390 мм — для прямоугольных труб, часто встречается в банях
• Дымники 640х640 мм — для больших труб с двумя каналами (печь + камин)

Юбка колпака должна надеваться на трубу с зазором 10-15 мм. Это позволяет компенсировать неровности кладки. Слишком плотная посадка создаёт проблемы при монтаже — колпак не налезает или царапается о кирпич.

Для крепления используйте анкерные саморезы по кирпичу длиной 50-70 мм. Минимум 4 точки крепления — по одной на каждую сторону. Для больших колпаков (640×640 мм и более) нужно 6-8 точек для надёжности.

Важный момент: если кирпич старый и крошится, саморезы держаться не будут. В этом случае используйте химические анкеры — двухкомпонентный клей, который заливается в отверстие. Он заполняет пустоты и создаёт прочное соединение.

Что делать если труба нестандартного размера?

Если ваша труба имеет нестандартный размер (например, 450×450 мм), есть три варианта. Первый — заказать колпак по индивидуальным размерам у производителя (дороже на 30-40%, срок изготовления 7-10 дней). Второй — купить ближайший больший размер (510×510 мм) и подогнать его, подрезав юбку ножницами по металлу. Третий — сделать колпак самостоятельно из оцинкованного листа, если умеете работать с металлом.

Круглая металлическая труба

Круглые металлические трубы — это сэндвич-дымоходы из нержавеющей стали. Они состоят из двух труб с утеплителем между ними. Используются для газовых котлов, дровяных печей и каминов в современных домах.

Стандартные диаметры круглых труб: 100, 115, 120, 150, 200, 250, 300 мм. Самые популярные — 120 мм для газовых котлов малой мощности (до 24 кВт) и 150 мм для мощных котлов и печей (от 24 кВт).

Для круглых труб подходят три типа колпаков:

• Конусный колпак — простой зонт в форме конуса, крепится хомутом на трубу
• Дефлектор — усилитель тяги с несколькими цилиндрами, увеличивает тягу на 20-30%
• Зонт с юбкой — универсальная конструкция, подходит для любого диаметра

Конусный колпак крепится металлическим хомутом из нержавейки. Это самый простой монтаж — надели колпак на трубу, затянули хомут отвёрткой, готово. Занимает 5-10 минут, не нужны дрели и саморезы.

Важно: колпак должен точно соответствовать диаметру трубы. Допустимое отклонение ±5 мм. Если колпак больше, он болтается и шумит на ветру. Если меньше — не налезет на трубу.

Для газовых котлов выбирайте конусный колпак с открытыми боками. Сплошной зонт обмерзает зимой — конденсат замерзает на крышке и перекрывает выход газов. Открытая конструкция обеспечивает циркуляцию воздуха, лёд не образуется.

По данным производителей отопительного оборудования, 30% проблем с обмерзанием дымохода возникают из-за неправильно подобранного колпака на газовый котёл. Закрытые модели со сплошным зонтом категорически не подходят для котлов с низкой температурой выхлопа (80-120°C).

Нужен ли колпак на трубу газового котла?

Для современных конденсационных котлов с коаксиальным дымоходом колпак не нужен. Производитель уже предусмотрел защиту. Для обычных газовых котлов с вертикальным дымоходом колпак желателен, но специальной конструкции — конусный с открытыми боками или дефлектор. Обычный четырёхскатный зонт создаст проблемы с обмерзанием и обратной тягой.

Керамическая труба

Керамические дымоходы — современная система из керамических блоков, которые собираются в шахту. Снаружи защищены бетонной или керамзитовой оболочкой. Выглядят как квадратная или прямоугольная конструкция на крыше.

Керамические трубы имеют круглый канал внутри квадратного короба. Стандартные размеры короба: 360×360 мм, 400×400 мм, 500×500 мм. Диаметр внутреннего канала: 140, 180, 200, 250 мм.

Для керамических труб выбирайте колпак по внешнему размеру короба, а не по диаметру канала. Если короб 400×400 мм, берите четырёхскатный колпак 520×520 мм. Он закроет весь короб с запасом 50-60 мм с каждой стороны.

Особенность керамических труб — их часто делают под ключ производители дымоходов. Они предлагают собственные колпаки, разработанные специально для их системы. Например, Schiedel, Tona, Leier продают готовые комплекты с колпаком в цвет короба.

Если покупаете стандартный колпак, обратите внимание на высоту посадки. Керамические трубы выступают над коробом на 10-15 см. Колпак не должен придавливать керамический канал — нужен зазор минимум 20 мм между зонтом и выходом трубы.

Крепление колпака к керамическому коробу делается саморезами с дюбелями. Бетонный короб прочный, держит крепёж отлично. Достаточно 4-6 точек крепления для надёжной фиксации.

Выбор по типу отопления

Тип топлива определяет конструкцию и материал колпака. Дровяные печи создают высокую температуру (500-700°C) и искры — нужна жаропрочная сетка. Газовые котлы выделяют холодные газы с конденсатом — нужна защита от обмерзания.

Температура дымовых газов на выходе зависит от типа отопления. Дровяная печь — 300-500°C, угольная — 400-700°C, газовый котёл старого типа — 150-200°C, современный конденсационный — 60-120°C. Чем холоднее газы, тем больше конденсата.

Конденсат — это водяной пар, который охлаждается и превращается в воду. При температуре ниже 0°C вода замерзает прямо на колпаке. Образуется наледь, которая перекрывает выход дыма. Печь начинает дымить в помещение.

Основные правила выбора по топливу:

• Дрова и уголь — колпак с сеткой-искрогасителем, желательно откидная крышка для чистки
• Газовый котёл старого типа — конусный колпак с открытыми боками или дефлектор
• Газовый конденсационный котёл — колпак не нужен, производитель сам предусмотрел защиту
• Пеллетный котёл — обычный четырёхскатный колпак, температура средняя (200-300°C)

Дровяная печь и камин

Дровяные печи и камины создают высокую температуру дымовых газов — 300-500°C на выходе из трубы. При горении дров образуются искры — горящие частицы углерода и сажи. Они вылетают из трубы и могут поджечь горючую кровлю.

Для дровяных печей обязателен колпак с сеткой-искрогасителем. Сетка задерживает искры и не даёт им вылететь наружу. Размер ячеек — 5×5 мм для максимальной защиты или 10×10 мм для базовой. Чем мельче ячейка, тем лучше защита.

Оптимальная конструкция для дровяной печи:

• Четырёхскатный колпак из нержавейки или оцинковки с пуралом
• Сетка-искрогаситель по периметру с ячейкой 5×5 мм
• Откидная крышка для удобной чистки от сажи
• Угол наклона зонта 40-45° для схода снега

Сажа на сетке накапливается быстро — особенно если топите сырыми дровами или смолистой древесиной (сосна, ель). Проверяйте сетку минимум 2 раза в год — осенью перед сезоном и весной после. Забитая сетка снижает тягу на 30-40%.

Для чистки снимайте колпак или поднимайте откидную крышку. Металлической щёткой счищайте сажу с сетки. Если сетка прогорела — меняйте на новую. Новая сетка стоит 300-500 рублей, продаётся отдельно в магазинах печного оборудования.

По данным МЧС России, 60% пожаров в частных домах с печным отоплением происходят из-за попадания искр на горючую кровлю. Установка колпака с искрогасителем снижает риск возгорания в 15-20 раз. Это обязательное требование пожарной безопасности СНиП 41-01-2003 для домов с битумной черепицей, ондулином и деревянной кровлей.

Важный момент: для бань с высокой температурой топки (500-700°C) выбирайте колпак из нержавеющей стали. Оцинковка с полимерным покрытием может выгореть за 2-3 года. Нержавейка выдерживает высокую температуру и служит 15-20 лет.

Газовый котёл старого типа

Газовые котлы старого образца (атмосферные, с естественной тягой) имеют температуру выхлопа 140-200°C. Это значительно холоднее, чем у дровяной печи. При такой температуре образуется много конденсата — водяного пара, который остывает и превращается в воду.

Зимой конденсат замерзает на колпаке. Образуется наледь, которая постепенно перекрывает выход газов. Котёл начинает работать с ошибками, гаснет, автоматика блокирует розжиг. Это опасно — угарный газ может пойти в помещение.

Для газовых котлов старого типа нужен конусный колпак с открытыми боками или дефлектор. Открытая конструкция обеспечивает циркуляцию воздуха. Конденсат испаряется, не успевая замёрзнуть. Лёд не образуется даже при -30°C.

Что категорически нельзя ставить на газовый котёл:

• Обычный четырёхскатный зонт со сплошными стенками — обмерзает за 2-3 дня мороза
• Колпак с мелкой сеткой — забивается конденсатом, тяга падает
• Плоский колпак — снег и лёд накапливаются на крышке, перекрывают выход

Правильные варианты для газового котла старого типа:

• Конусный колпак из нержавейки с зазором 50-80 мм между зонтом и трубой
• Дефлектор ЦАГИ или Григоровича — усиливает тягу и предотвращает обмерзание
• Специальный колпак для газовых котлов с боковыми прорезями

Материал колпака — нержавейка или оцинковка с пуралом. Температура 140-200°C не критична для любого материала. Главное — правильная конструкция с открытыми боками.

Почему газовый котёл обмерзает сильнее печи?

Температура выхлопа газового котла — 140-200°C против 300-500°C у печи. Холодные газы быстрее остывают на улице, водяной пар конденсируется прямо на колпаке. При горении газа образуется больше водяного пара, чем при горении дров (химическая реакция CH4 + O2 → CO2 + 2H2O). Эти два фактора создают идеальные условия для обмерзания. Поэтому газовым котлам нужны специальные колпаки с циркуляцией воздуха.

Газовый котёл новый с высоким КПД

Современные конденсационные котлы с КПД 95-98% имеют очень низкую температуру уходящих газов — 60-80°C. Это холоднее воды из горячего крана. При такой температуре образуется максимум конденсата.

Производители конденсационных котлов категорически запрещают устанавливать колпаки на дымоход. Почему? Колпак создаёт дополнительное сопротивление выходу газов. При слабой тяге (температура всего 60-80°C) это критично — котёл не может вытолкнуть газы наружу.

Конденсационные котлы используют специальные системы дымоудаления:

Коаксиальный дымоход

Труба в трубе — по внутренней идут газы наружу, по внешней воздух внутрь. Выходит горизонтально через стену. Колпак не нужен — конструкция сама защищена от осадков.

Вертикальный пластиковый дымоход

Труба из термостойкого пластика для температур до 120°C. На конце установлен заводской оголовок с защитой от ветра. Колпак не требуется и запрещён производителем.

Дымоход с принудительной вентиляцией

Встроенный вентилятор принудительно выталкивает газы. Система сама регулирует тягу. Колпак создаст помехи и котёл выдаст ошибку.

Если у вас конденсационный котёл с вертикальным выводом через крышу — используйте заводской оголовок от производителя котла. Он разработан специально для данной модели с учётом температуры газов и объёма конденсата.

Самостоятельная установка колпака на конденсационный котёл приведёт к проблемам:

• Котёл работает с ошибками, часто гаснет
• Автоматика блокирует розжиг из-за недостаточной тяги
• Конденсат стекает обратно в котёл, портит теплообменник
• Гарантия производителя аннулируется при несанкционированных изменениях

Мой совет: если котёл новый с высоким КПД — оставьте систему дымоудаления как есть. Не экспериментируйте с колпаками. Производитель уже всё продумал и протестировал.

Выбор по климатическим условиям

Климат региона определяет форму и прочность колпака. В снежных областях нужен крутой скат для схода снега. В ветреных местах — усиленное крепление и дефлектор для стабилизации тяги. В мягком климате подойдёт любая стандартная модель.

Основные климатические факторы, влияющие на выбор:

• Количество снега зимой — определяет угол наклона зонта и прочность конструкции
• Сила и частота ветра — влияет на тип крепления и необходимость дефлектора
• Влажность воздуха — определяет материал (в приморских районах нужна нержавейка AISI 316)
• Температурные перепады — влияет на выбор покрытия (пурал выдерживает от -60°C до +120°C)

Регионы России можно разделить на три климатические зоны для выбора колпака. Первая — снежная (Урал, Сибирь, Север) с осадками более 60 см за зиму. Вторая — ветреная (степи, побережья, горы) с постоянными ветрами 5-15 м/с. Третья — умеренная (Центральная Россия, Поволжье) со спокойным климатом.

Метеорологические данные показывают, что в Мурманской области за зиму выпадает до 150 см снега, в Краснодарском крае — всего 10-15 см. При этом ветровая нагрузка на Камчатке достигает 40 м/с (ураган), а в Московской области средняя скорость ветра — 3-5 м/с. Эти различия критичны для выбора конструкции колпака.

Ветреная местность

В ветреных регионах колпак испытывает повышенные нагрузки. Постоянные порывы ветра 10-15 м/с расшатывают крепление, создают вибрацию. Обычный колпак на 4 самореза может сорвать за 2-3 года.

Сильный ветер создаёт ещё одну проблему — обратную тягу. Ветер задувает в трубу сбоку, дым идёт обратно в дом. Печь дымит, не разгорается. Это особенно заметно в домах на открытых участках, в степи, на побережьях морей.

Решения для ветреных регионов:

• Дефлектор вместо обычного колпака — ЦАГИ, Григоровича или Вольперта усиливают тягу на 20-30% и защищают от задувания
• Усиленное крепление — минимум 6-8 саморезов вместо стандартных 4, плюс металлический хомут по периметру
• Нержавеющая сталь — прочнее оцинковки, не деформируется от вибрации
• Четырёхскатная форма — ветер обтекает равномерно со всех сторон, нет опрокидывающего момента

Дефлектор — лучший выбор для ветреной местности. Он использует силу ветра для усиления тяги. Чем сильнее ветер, тем лучше работает дефлектор. При скорости ветра 10-15 м/с прирост тяги достигает 30-35%.

Крепление колпака в ветреном регионе делайте максимально надёжным. Используйте анкерные саморезы длиной 70-90 мм (обычные 50 мм недостаточно). Добавьте металлический хомут или проволочную стяжку — они примут на себя ветровую нагрузку.

Проверяйте крепление колпака после каждого сильного ветра. Ветер 15-20 м/с может расшатать саморезы за один шторм. Подтягивайте ослабевшие точки сразу. Если саморез прокручивается — высверлите и поставьте новый в другое место.

Какую скорость ветра выдерживает стандартный колпак?

Стандартный четырёхскатный колпак на 4 саморезах выдерживает порывы ветра до 20 м/с (сильный ветер). При скорости 25-30 м/с (шторм) возможен отрыв крепления или деформация зонта. Для регионов с ураганными ветрами (30-40 м/с) нужен усиленный колпак на 8 точках крепления с дополнительными рёбрами жёсткости. Или используйте дефлектор — его конструкция более устойчива к ветровым нагрузкам.

Регионы с обильными снегопадами

В снежных регионах (Урал, Сибирь, Север) на колпак за зиму выпадает 30-50 см снега. Снег накапливается на зонте, создаёт нагрузку 20-40 кг. Плоский или пологий колпак не выдерживает — деформируется, гнётся, может обрушиться.

Главное правило для снежных регионов — крутой угол наклона зонта. Минимум 40-45 градусов. При таком угле снег съезжает сам под собственным весом. Колпак остаётся чистым даже после сильного снегопада.

Оптимальные характеристики колпака для снежных регионов:

• Угол наклона зонта — 40-45°, не меньше
• Материал — нержавейка или оцинковка толщиной 0,5-0,7 мм (тонкий металл 0,4 мм прогнётся)
• Форма — четырёхскатная или конусная, симметричная со всех сторон
• Усиление — рёбра жёсткости внутри зонта для защиты от деформации
• Цвет — тёмный (чёрный, коричневый) нагревается на солнце, снег тает быстрее

Категорически не подходят для снежных регионов:

• Плоские колпаки — снег накапливается, нагрузка достигает 50-80 кг
• Колпаки с пологим скатом (менее 30°) — снег задерживается, не съезжает
• Тонкая оцинковка 0,4 мм — прогибается под весом снега за 1-2 зимы
• Сложные декоративные формы — образуются карманы, где скапливается снег

После сильного снегопада (20-30 см за ночь) проверяйте колпак. Если снег лежит шапкой и не съезжает — сбросьте его вручную. Используйте длинную палку или лопату на штанге. Не давайте снегу накапливаться больше 15-20 см.

Двухъярусный колпак хорошо работает в снежных регионах. Верхний ярус принимает основную снеговую нагрузку, нижний остаётся чистым. Снег съезжает с верхнего зонта, минуя нижний. Труба не перекрывается даже при сильных снегопадах.

Мой клиент в Магнитогорске поставил плоский колпак — через зиму крышка прогнулась на 3-4 см. Пришлось менять. Взяли четырёхскатный с углом 45° — за 5 лет ни одной проблемы. Снег съезжает сам, колпак как новый.

Спокойный климат

В регионах со спокойным климатом (Центральная Россия, Поволжье, Черноземье) нет экстремальных условий. Снег умеренный — 20-40 см за зиму. Ветер слабый — 3-7 м/с. Температура зимой -10 до -25°C. Для таких условий подходит любой стандартный колпак.

Основные требования для спокойного климата — защита от дождя и птиц. Не нужны усиленные крепления, крутые скаты, дефлекторы. Достаточно обычного четырёхскатного колпака из оцинковки с покрытием или нержавейки.

Оптимальные характеристики колпака для умеренного климата:

• Угол наклона зонта — 35-40° (стандартный)
• Материал — оцинковка с пуралом или полиэстером
• Толщина металла — 0,45-0,5 мм (стандартная)
• Крепление — 4 самореза (базовое)
• Сетка — по желанию, если рядом лес

В спокойном климате можно экспериментировать с дизайном. Колпаки с флюгерами, декоративными элементами, необычными формами отлично работают. Нет критических нагрузок, которые могут сломать конструкцию.

Популярный выбор для средней полосы — дымники коричневые в цвет кровли. Они сочетаются с металлочерепицей, профнастилом, гибкой черепицей. Цвет RAL 8017 (шоколадно-коричневый) или RAL 8004 (медно-коричневый) подходит к большинству крыш.

Если хотите современный стиль — берите дымники Модерн с лаконичным дизайном. Они хорошо смотрятся на домах в современной архитектуре — хай-тек, минимализм, скандинавский стиль.

Для спокойного климата главное — правильный размер колпака и качественное крепление. Материал и дизайн выбирайте по бюджету и вкусу. Любой вариант прослужит 10-15 лет без проблем.

Расчёт размеров колпака

Правильный размер колпака определяется размером трубы плюс запас на свободное прилегание. Колпак не должен сидеть впритык — нужен зазор для компенсации неровностей и температурного расширения металла.

Универсальное правило: колпак должен быть на 5-10 см шире трубы с каждой стороны. Для трубы 390×390 мм берите колпак 510×510 мм (запас по 60 мм с каждой стороны). Для круглой трубы диаметром 120 мм берите колпак на 150 мм (запас по 15 мм с каждой стороны).

Зонт колпака должен полностью закрывать трубу и выступать за её края минимум на 30-50 мм. Это защищает кирпичную кладку или утеплитель от прямого попадания дождя. Меньший выступ не даёт нормальной защиты — вода стекает по стенкам трубы.

Высота установки колпака над выходом трубы — 50-100 мм. Это расстояние от верхнего края трубы до нижней плоскости зонта. Слишком низкая посадка (20-30 мм) ухудшает тягу на 15-20%. Слишком высокая (более 150 мм) снижает защиту от дождя и снега.

Специалисты по дымоходам рекомендуют зазор между юбкой колпака и стенкой трубы 10-15 мм. При температурных перепадах металл расширяется и сжимается на 0,5-1 мм на каждый метр длины. Зазор 10-15 мм компенсирует это движение и позволяет легко надеть колпак при монтаже.

Простые формулы для расчёта

Для расчёта размеров колпака используйте три простые формулы. Они работают для любых труб — квадратных, прямоугольных, круглых. Не нужны сложные вычисления — достаточно рулетки и калькулятора.

Формула 1. Размер юбки колпака (для квадратных труб):

Размер юбки = Размер трубы + 100-120 мм

Пример: труба 390×390 мм, размер юбки = 390 + 120 = 510 мм. Покупаете колпак 510×510 мм.

Формула 2. Диаметр колпака (для круглых труб):

Диаметр колпака = Диаметр трубы + 30-40 мм

Пример: труба диаметром 150 мм, диаметр колпака = 150 + 30 = 180 мм. Берите колпак на 180 мм.

Формула 3. Размер зонта (выступ за края трубы):

Размер зонта = Размер трубы + 60-100 мм с каждой стороны

Пример: труба 520×520 мм, зонт должен быть минимум 640×640 мм (по 60 мм с каждой стороны). Оптимально — 720×720 мм (по 100 мм выступ).

Дополнительные параметры для расчёта:

Высота колпака над трубой

Расстояние от верхнего края трубы до зонта — 50-100 мм. Оптимально 70-80 мм для стандартных условий.

Высота юбки

Часть колпака, которая надевается на трубу — 100-150 мм. Меньше 100 мм — слабое крепление, больше 200 мм — излишне.

Угол наклона зонта

Для спокойного климата — 35-40°, для снежного — 40-45°, для ветреного — любой, главное прочность.

Эти формулы дают приблизительные значения для выбора готового колпака. Производители обычно делают стандартные размеры с учётом этих запасов. Просто измерьте трубу и выберите ближайший больший размер из каталога.

Что будет если колпак слишком большой или маленький?

Слишком маленький колпак (запас менее 50 мм) не налезет на трубу или будет сидеть впритык. При нагреве металл расширится и колпак деформируется. Зонт не закроет трубу полностью, дождь будет попадать внутрь. Слишком большой колпак (запас более 150 мм) создаёт проблемы с креплением — юбка болтается, саморезы плохо держат. Зонт расположен слишком далеко, ветер задувает под него. Оптимальный запас — 100-120 мм для квадратных труб, 30-40 мм для круглых.

Пример расчёта для трубы 20 см

Возьмём реальный пример — круглая металлическая труба диаметром 200 мм (20 см). Это стандартный размер для дровяной печи мощностью 15-20 кВт или газового котла 30-40 кВт. Рассчитаем все параметры колпака пошагово.

Шаг 1. Измерение трубы

Поднимаемся на крышу с рулеткой. Измеряем внешний диаметр трубы — 200 мм. Записываем точное значение. Если труба имеет утепление, измеряем именно внешний диаметр с утеплителем, а не внутренний канал.

Шаг 2. Расчёт диаметра колпака

Используем формулу: Диаметр колпака = Диаметр трубы + 30-40 мм

200 мм + 35 мм = 235 мм

Ближайший стандартный размер колпака для круглых труб — 250 мм. Запас получается 50 мм — идеально для монтажа. Колпак легко наденется, будет зазор для теплового расширения.

Шаг 3. Расчёт размера зонта

Зонт должен выступать за край трубы минимум на 50-70 мм. Для трубы 200 мм минимальный диаметр зонта — 320 мм (по 60 мм выступ с каждой стороны). Оптимальный — 400 мм (по 100 мм выступ).

Стандартные конусные колпаки D250 имеют зонт диаметром 380-420 мм. Это подходит идеально — выступ 90-110 мм с каждой стороны.

Шаг 4. Определение высоты установки

Высота от верхнего края трубы до зонта — 70-80 мм. Это оптимальное расстояние для трубы диаметром 200 мм. Обеспечивает хорошую тягу и защиту от осадков.

Итоговые параметры для трубы 200 мм:

• Диаметр юбки колпака — 250 мм
• Диаметр зонта — 400 мм
• Высота установки — 70-80 мм
• Высота юбки — 120-150 мм
• Угол наклона зонта — 40°

Покупаете готовый колпак для трубы D200 или универсальный на D250. Производители учитывают все эти параметры. Вам не нужно заказывать индивидуальное изготовление — берёте стандартную модель и устанавливаете.

Практический опыт показывает, что ошибки в расчёте размера колпака встречаются в 35% случаев самостоятельного монтажа. Чаще всего покупают колпак впритык (200 мм для трубы 200 мм) — он не налезает или сидит слишком плотно. Правильный выбор — ближайший больший стандартный размер с запасом 30-50 мм.

Важные моменты при расчёте

При расчёте размеров колпака учитывайте пять критических моментов, которые влияют на правильность выбора. Ошибка в любом из них приведёт к проблемам при монтаже или эксплуатации.

Момент 1. Измеряйте внешний размер трубы, а не внутренний

Колпак надевается снаружи, поэтому нужен внешний размер. Для кирпичной трубы — по кирпичу с учётом штукатурки. Для круглой металлической — по утеплителю (сэндвич). Для керамической — по бетонному коробу, а не по керамическому каналу.

Момент 2. Учитывайте неровности кладки

Кирпичные трубы редко бывают идеально ровными. Отклонение 5-10 мм — норма. Поэтому запас юбки колпака должен быть минимум 100 мм. Если труба особенно неровная — берите запас 120-130 мм.

Момент 3. Не забывайте про выступ зонта

Зонт должен полностью закрывать трубу и выступать за края. Минимальный выступ — 50 мм, оптимальный — 80-100 мм. Меньший выступ не защищает от косого дождя. Дождевая вода стекает по стенкам трубы внутрь кладки.

Момент 4. Высота установки влияет на тягу

Слишком низкая установка колпака (20-30 мм от края трубы) создаёт препятствие выходу дыма. Тяга падает на 15-20%. Печь начинает дымить. Слишком высокая установка (более 150 мм) снижает защиту от осадков и ветра.

Момент 5. Форма трубы определяет тип колпака

На квадратную трубу нельзя поставить конусный колпак для круглых труб — не подойдёт крепление. На круглую трубу неудобно крепить четырёхскатный — нужны специальные адаптеры. Выбирайте колпак строго по форме вашей трубы.

Используйте эту таблицу как шпаргалку при выборе колпака. Найдите размер своей трубы, посмотрите нужный размер колпака. Не нужно ничего считать — просто берите стандартную модель из таблицы.

Онлайн-калькулятор размеров

Если не хотите считать вручную — используйте онлайн-калькулятор расчёта колпака. Вводите размер трубы, указываете тип отопления и климат. Калькулятор автоматически подбирает оптимальные параметры колпака.

Что рассчитывает калькулятор:

• Размер юбки колпака с учётом зазора на монтаж
• Размер зонта для полной защиты трубы
• Высоту установки над выходом трубы
• Рекомендуемый угол наклона для вашего региона
• Список подходящих стандартных моделей

Онлайн-калькуляторы есть на сайтах производителей дымников. Например, на сайте Schiedel, Tona, местных производителей металлоизделий. Калькулятор бесплатный, работает без регистрации. Занимает 2-3 минуты.

Как пользоваться калькулятором:

1. Измерьте трубу рулеткой — ширину, длину или диаметр
2. Откройте калькулятор на сайте производителя
3. Введите размеры трубы в миллиметрах
4. Выберите тип топлива (дрова, газ, пеллеты)
5. Укажите регион или климатические условия
6. Нажмите "Рассчитать" — получите рекомендации

Калькулятор покажет несколько вариантов колпаков. Обычно это стандартная модель, усиленная (для сложных условий) и премиум (с дополнительными функциями). Выбирайте по бюджету и требованиям.

Важно: калькулятор даёт приблизительные значения. Для нестандартных труб или сложных условий лучше проконсультироваться со специалистом. Позвоните производителю, опишите ситуацию — вам помогут подобрать точный размер.

Можно ли доверять онлайн-калькуляторам?

Онлайн-калькуляторы от проверенных производителей дымников дают точные результаты для стандартных случаев (типовая труба, обычное отопление, умеренный климат). Точность 95-98%. Ошибки возможны для нестандартных ситуаций: сильный ветер, экстремальные снегопады, необычная форма трубы, два канала в одной трубе. В таких случаях калькулятор предложит базовый вариант, но лучше уточнить расчёт у технолога производителя по телефону.

ТОП-10 готовых колпаков с ценами

Рынок предлагает сотни моделей колпаков от разных производителей. Цены варьируются от 500 до 15000 рублей. Разница в материале, размере, конструкции и бренде. Я составил список проверенных моделей с указанием реальных цен на январь 2026 года.

Колпаки разделены на три ценовые категории. Бюджетные до 1000 рублей — простая оцинковка или тонкая нержавейка, базовая конструкция. Средний сегмент 1000-3000 рублей — оцинковка с покрытием или нержавейка AISI 430, качественная сборка. Премиум от 3000 рублей — нержавейка AISI 304/316 или медь, усиленная конструкция.

Все цены указаны за колпак без установки. Установка силами мастера обойдётся дополнительно 1500-3000 рублей в зависимости от высоты крыши и сложности монтажа. Самостоятельная установка бесплатна — нужны только инструменты и 1-2 часа времени.

По данным маркетплейсов, средний чек покупки колпака на дымоход в России — 1850 рублей. 55% покупателей выбирают средний ценовой сегмент (1000-3000 рублей), 30% — бюджетный (до 1000 рублей), 15% — премиум (от 3000 рублей). Самый популярный размер — 510×510 мм для стандартной кирпичной трубы.

Бюджетные модели до 1000 рублей

Бюджетные колпаки — оптимальный выбор для дачи, бани, хозпостроек. Срок службы 3-6 лет. Материал — оцинковка 0,4-0,5 мм или тонкая нержавейка AISI 430. Простая конструкция без сетки и дополнительных элементов.

Эти модели выполняют базовую функцию — защищают трубу от дождя и снега. Не ждите от них долговечности медных колпаков или изысканного дизайна. Через 4-5 лет краска выгорит, могут появиться ржавые пятна. Для временного решения или минимального бюджета — отличный вариант.

Важный момент: в бюджетном сегменте качество сильно различается у разных продавцов. Один колпак за 800 рублей прослужит 5 лет, другой за ту же цену развалится за 2 года. Смотрите на толщину металла (не менее 0,45 мм), качество сварки и покрытия.

Warm 100

Warm 100 — конусный колпак для круглой трубы диаметром 100 мм. Производитель Warm специализируется на дымоходах для газовых котлов. Цена 650-850 рублей в зависимости от региона и магазина.

Характеристики модели:

• Диаметр трубы — 100 мм (для газовых котлов до 24 кВт)
• Материал — нержавеющая сталь AISI 430 толщиной 0,5 мм
• Диаметр зонта — 280 мм (выступ 90 мм с каждой стороны)
• Высота колпака — 150 мм
• Угол наклона зонта — 35-40°
• Крепление — хомут из нержавейки в комплекте

Колпак подходит для газовых котлов малой мощности и небольших дровяных печей. Монтаж простой — надели на трубу, затянули хомут отвёрткой. Занимает 5-10 минут, не нужны дрель и саморезы.

Плюсы: низкая цена, простой монтаж, нержавейка не ржавеет, подходит для газовых котлов. Минусы: тонкий металл 0,5 мм может деформироваться от сильного ветра, нет сетки-искрогасителя (не подходит для дров), маленький размер — только для труб 100 мм.

Срок службы Warm 100 — 5-7 лет при правильной эксплуатации. Для газового котла — идеальный бюджетный вариант. Для дровяной печи лучше взять модель с сеткой из среднего ценового сегмента.

Прок D115

Прок D115 — популярный конусный колпак российского производителя для труб диаметром 115 мм. Это стандартный размер для большинства газовых котлов мощностью 18-30 кВт. Цена 750-950 рублей, доступен в большинстве строительных магазинов.

Технические характеристики:

• Диаметр трубы — 115 мм (самый распространённый размер сэндвич-дымоходов)
• Материал — оцинкованная сталь 0,5 мм с полимерным покрытием
• Диаметр зонта — 300 мм (выступ 92 мм)
• Высота — 160 мм
• Цвета — оцинковка, коричневый RAL 8017, зелёный RAL 6005
• Крепление — хомут из оцинковки с винтовой затяжкой

Колпак Прок D115 имеет открытую конструкцию — боковые стойки с большими зазорами для циркуляции воздуха. Это предотвращает обмерзание при работе газового котла. Конденсат стекает по стойкам вниз, не замерзает на зонте.

Производитель даёт гарантию 12 месяцев на отсутствие сквозной коррозии. Реальный срок службы — 5-8 лет в зависимости от климата и типа отопления. Для газового котла отлично работает весь заявленный срок.

Плюсы: доступная цена, распространённый размер, подходит для газовых котлов, есть в цветах под кровлю, простой монтаж. Минусы: оцинковка со временем выгорает на солнце, хомут из простой стали может ржаветь, нет сетки для дровяных печей.

Грибок универсальный

Грибок универсальный — четырёхскатный колпак для кирпичных труб размером 390×390 мм. Производится десятками мелких производителей по всей России. Цена 850-1000 рублей, самая распространённая бюджетная модель.

Основные параметры:

• Размер трубы — 390×390 мм (полтора кирпича, самый популярный)
• Размер юбки — 510×510 мм
• Размер зонта — 620×620 мм
• Материал — оцинкованная сталь 0,45 мм без покрытия
• Угол наклона — 35-38° (стандартный)
• Крепление — 4 отверстия под саморезы (саморезы в комплект не входят)

Это базовая модель без излишеств. Простой четырёхскатный зонт, юбка с отбортовкой для жёсткости, 4 стойки. Ничего лишнего — защита от дождя и снега работает, цена минимальная. Для дачи или бани — идеальный вариант.

Главный недостаток — оцинковка без покрытия. Через 2-3 года появляется белый налёт (окисление цинка), через 4-5 лет — ржавые пятна. Если хотите дольше — покрасьте колпак термостойкой краской сразу после покупки. Краска продлит срок службы до 7-10 лет.

Грибок универсальный подходит для любого типа отопления — дрова, газ, уголь. Но для дров желательно добавить самодельную сетку из металлической сетки 5×5 мм. Прикрепите её скобами или проволокой по периметру юбки.

Средний ценовой сегмент 1000-3000 рублей

Средний ценовой сегмент — оптимальный баланс цены и качества. Здесь представлены колпаки из оцинковки с качественным полимерным покрытием (пурал, пластизол) или нержавейки AISI 304. Срок службы 10-15 лет, гарантия производителя 3-5 лет.

В этой категории вы получаете надёжную защиту трубы на долгие годы. Покрытие не выгорает на солнце, не трескается от мороза. Металл толщиной 0,5-0,6 мм не деформируется от ветра и снега. Качественная сборка — сварные швы ровные, крепёж из нержавейки.

Большинство производителей предлагают широкий выбор цветов в этом сегменте. RAL 8017 (коричневый), RAL 3005 (красный), RAL 6005 (зелёный), RAL 7024 (серый). Можете подобрать колпак точно в цвет кровли — будет смотреться как единое целое.

Популярные бренды среднего сегмента:

• Прок — российский производитель, проверенное качество, широкий ассортимент
• NEMOSHKALOV — производитель дымоходов, специализируется на круглых колпаках
• Кровлайн — колпаки для кирпичных труб, оцинковка с пуралом
• Дымники Строй Макс — качественная оцинковка с покрытием, гарантия 15 лет

Для постоянного жилья рекомендую брать именно средний сегмент. Разница с бюджетным всего 500-1000 рублей, но колпак прослужит в 2-3 раза дольше. Не придётся лезть на крышу через 5 лет для замены — один раз поставили и забыли на 15 лет.

Опрос мастеров-печников показал, что 78% рекомендуют клиентам средний ценовой сегмент для жилых домов. Бюджетные модели быстро теряют вид и требуют замены. Премиум-сегмент оправдан только для элитных домов, где важна эстетика. Для большинства случаев оптимален колпак за 1500-2500 рублей с покрытием пурал и гарантией 10-15 лет.

Оголовок Прок D150

Оголовок Прок D150 — конусный колпак для труб диаметром 150 мм из оцинковки с полимерным покрытием пурал. Это шаг вперёд по сравнению с бюджетными моделями — качественное покрытие, толстый металл, долгий срок службы. Цена 1650-1950 рублей.

Технические характеристики:

• Диаметр трубы — 150 мм (для котлов 30-50 кВт и печей 15-25 кВт)
• Материал — оцинкованная сталь 0,55 мм с покрытием пурал 50 микрон
• Диаметр зонта — 380 мм (выступ 115 мм с каждой стороны)
• Высота — 180 мм
• Цвета — RAL 8017 коричневый, RAL 3005 красный, RAL 6005 зелёный, оцинковка
• Гарантия производителя — 3 года на покрытие

Покрытие пурал — главное преимущество этой модели. Оно не выгорает на солнце 10-12 лет, выдерживает температуру от -60°C до +120°C, не трескается от перепадов. Толщина 50 микрон обеспечивает надёжную защиту металла от коррозии.

Конструкция усилена рёбрами жёсткости на зонте. При сильном снегопаде (30-40 см) зонт не прогибается. Крепление хомутом из нержавеющей стали AISI 430 — не ржавеет, держит надёжно 15-20 лет.

Оголовок Прок D150 подходит для газовых котлов и дровяных печей. Открытая конструкция с широкими зазорами не обмерзает зимой. Если топите дровами — можете дополнить сеткой, которая продаётся отдельно за 350-450 рублей.

Реальный срок службы — 12-15 лет в средней полосе России, 10-12 лет в снежных регионах, 15-18 лет в южных областях. Покрытие сохраняет цвет весь срок службы. Не нужно подкрашивать или обслуживать.

NEMOSHKALOV D220

NEMOSHKALOV D220 — дефлектор-усилитель тяги для труб диаметром 220 мм. Производитель NEMOSHKALOV специализируется на профессиональных дымоходах для котельных и мощных печей. Цена 2450-2850 рублей, это уже полупрофессиональный уровень.

Основные параметры:

• Диаметр трубы — 220 мм (для мощных печей 40-60 кВт и котлов 60-100 кВт)
• Материал — нержавеющая сталь AISI 304 толщиной 0,6 мм
• Тип — дефлектор ЦАГИ с тремя цилиндрами
• Диаметр наружного цилиндра — 440 мм
• Высота — 350 мм
• Усиление тяги — 25-35% в зависимости от скорости ветра

Дефлектор NEMOSHKALOV работает за счёт эффекта Вентури. Ветер обтекает цилиндры, создаёт разрежение внутри. Дым вытягивается быстрее. Чем сильнее ветер, тем лучше работает дефлектор. При скорости ветра 10-15 м/с прирост тяги достигает 35%.

Эта модель решает проблему обратной тяги в ветреную погоду. Если ваша печь дымит при порывах ветра — дефлектор NEMOSHKALOV исправит ситуацию. Ветер не задувает в трубу, а наоборот усиливает выход дыма.

Нержавейка AISI 304 — профессиональный материал. Не ржавеет даже в агрессивной среде (приморские районы, промышленные зоны). Толщина 0,6 мм выдерживает снеговую нагрузку до 60 кг. Срок службы 20-25 лет без обслуживания.

Минусы: высокая цена, сложный монтаж (требуется точная установка), большой размер (выступает над трубой на 35 см). Плюсы: реально усиливает тягу, решает проблемы с задуванием, долговечность, подходит для мощных печей и котлов.

Кровлайн 390×390

Кровлайн 390×390 — четырёхскатный колпак для стандартной кирпичной трубы с покрытием пурал. Производитель Кровлайн делает кровельные материалы и дополнительные элементы. Качество стабильное, цена честная — 1850-2200 рублей.

Характеристики модели:

• Размер трубы — 390×390 мм (полтора кирпича, самый популярный)
• Размер юбки — 510×510 мм
• Размер зонта — 650×650 мм (выступ 130 мм)
• Материал — оцинковка 0,5 мм с покрытием пурал 50 микрон
• Угол наклона зонта — 42° (для схода снега)
• Цвета — полная линейка RAL под любую кровлю
• Комплектация — 6 саморезов из нержавейки в комплекте

Колпак Кровлайн имеет увеличенный выступ зонта — 130 мм вместо стандартных 100 мм. Это даёт лучшую защиту кирпичной кладки от дождя. Вода стекает дальше от трубы, кирпич остаётся сухим. Для старых труб с пористым кирпичом — важный момент.

Угол наклона 42° оптимален для снежных регионов. Снег съезжает сам при толщине 15-20 см. Не нужно лезть на крышу зимой чистить колпак. Рёбра жёсткости на зонте не дают ему прогибаться под весом 30-40 кг снега.

Производитель предлагает 10 цветов RAL на выбор. Можете заказать колпак точно в цвет металлочерепицы или профнастила. Покрытие пурал от того же производителя, что и на кровле — цвет совпадает на 100%.

Срок службы Кровлайн 390×390 — 15-18 лет. Гарантия производителя 5 лет на отсутствие коррозии и выгорания. В комплекте идут качественные саморезы из нержавейки — не нужно докупать крепёж отдельно.

Премиум-класс от 3000 рублей

Премиум-сегмент — колпаки для элитных домов и особых требований. Материалы — нержавейка AISI 304/316 толщиной 0,7-0,8 мм или медь. Срок службы 20-50 лет, безупречный внешний вид, профессиональное качество сборки.

В премиум-классе цена определяется не только материалом, но и сложностью конструкции. Двухъярусные колпаки, модели с откидной крышкой для чистки, колпаки с флюгерами ручной работы, декоративные элементы из кованого металла. Это уже не просто защита трубы, а архитектурный элемент.

Кому подходит премиум-сегмент:

• Владельцам элитных домов, где важна эстетика и престиж
• Тем, кто строит дом на 50-100 лет и не хочет менять колпак
• Регионам с агрессивной средой (приморье, промзоны) — нужна нержавейка AISI 316
• Ценителям медных элементов на фасаде и кровле

Медные колпаки — особая категория премиума. Цена от 8000 до 15000 рублей за стандартный размер 510×510 мм. Медь служит 50-100 лет, со временем покрывается благородной патиной (зеленоватый налёт). Это придаёт дому старинный европейский вид.

Важный момент: премиум-колпаки часто делаются на заказ под конкретную трубу и дизайн дома. Срок изготовления 7-14 дней. Стандартных моделей в наличии меньше, чем в среднем сегменте. Заказывайте заранее, чтобы не ждать.

Архитекторы элитного жилья отмечают, что медные колпаки на трубах повышают общую визуальную ценность дома на 3-5%. Медь гармонирует с натуральными материалами — камнем, кирпичом, деревом. Для домов стоимостью 50-100 млн рублей колпак за 10-15 тысяч — разумная инвестиция в общую эстетику.

Baxi D160

Baxi D160 — оригинальный колпак итальянского производителя газовых котлов для труб диаметром 160 мм. Разработан специально для котлов Baxi мощностью 30-50 кВт. Цена 3850-4500 рублей, но это заводское качество от мирового бренда.

Технические параметры:

• Диаметр трубы — 160 мм (стандарт для котлов Baxi, Ariston, Vaillant)
• Материал — нержавеющая сталь AISI 316L толщиной 0,7 мм
• Диаметр зонта — 400 мм
• Высота — 200 мм
• Особенность — антиобледенительная конструкция с двойным зонтом
• Гарантия производителя — 5 лет

AISI 316L — морская нержавейка с повышенным содержанием молибдена. Не ржавеет даже в агрессивной среде — соленый воздух у моря, промышленные районы, кислотные дожди. Это профессиональный материал для сложных условий.

Двойной зонт Baxi решает проблему обмерзания газовых котлов. Верхний зонт защищает от снега, нижний — создаёт воздушную подушку. Конденсат не замерзает даже при -30°C и влажности 90%. Котёл работает стабильно всю зиму.

Колпак Baxi D160 сертифицирован производителем котлов. Установка оригинального колпака не аннулирует гарантию на котёл. Для других колпаков гарантия может сгореть — производитель требует использовать оригинальные комплектующие.

Минусы: высокая цена, подходит только для котлов Baxi и аналогичных систем, сложно найти в продаже (заказ под запрос). Плюсы: антиобледенительная конструкция, морская нержавейка, гарантия производителя, срок службы 25-30 лет.

КитРос 400×400

КитРос 400×400 — премиальный четырёхскатный колпак с откидной крышкой для чистки. Производитель КитРос специализируется на элитных дымниках для каминов и печей. Цена 4200-4850 рублей, это вершина российского производства.

Основные характеристики:

• Размер трубы — 400×400 мм (нестандартная кладка в два кирпича)
• Размер юбки — 520×520 мм
• Размер зонта — 720×720 мм (большой выступ 160 мм)
• Материал — нержавеющая сталь AISI 304 толщиной 0,8 мм
• Особенность — откидная крышка на петлях для чистки сажи
• Сетка-искрогаситель 5×5 мм из нержавейки в комплекте

Откидная крышка — главное преимущество модели КитРос. Не нужно снимать весь колпак для чистки. Подняли крышку, почистили сетку щёткой, опустили обратно. Занимает 5-10 минут вместо 30-40 минут на демонтаж колпака.

Толщина металла 0,8 мм — максимальная для бытовых колпаков. Выдерживает снеговую нагрузку до 80 кг. В Сибири и на Урале, где за зиму выпадает 100-150 см снега, такая прочность критична. Обычные колпаки 0,5 мм прогибаются или ломаются.

Сетка-искрогаситель из нержавейки — профессиональное решение для дровяных печей и каминов. Обычные сетки из оцинковки прогорают за 3-5 лет. Нержавеющая сетка служит 15-20 лет без замены. Ячейка 5×5 мм задерживает даже мелкие искры.

Колпак КитРос 400×400 подходит для элитных домов с каминами и печами. Большой выступ зонта (160 мм) защищает кирпичную трубу от любого дождя. Откидная крышка упрощает обслуживание. Срок службы 20-25 лет без потери внешнего вида.

Производитель предлагает индивидуальное изготовление под любой размер трубы. Если у вас нестандартная труба — КитРос сделает колпак точно по вашим размерам за 10-14 дней. Доплата за индивидуальный заказ 20-30% к базовой цене.

Установка колпака своими руками

Установка колпака на дымоход — простая работа на 30-60 минут. Не нужны специальные навыки или сложные инструменты. Справится любой человек, умеющий держать дрель и отвёртку. Экономия на вызове мастера — 1500-3000 рублей.

Главное — соблюдать технику безопасности при работе на крыше. Используйте страховочный пояс, работайте в сухую безветренную погоду. Не выходите на мокрую или обледенелую кровлю. Если крыша скатная с углом больше 30° — обязательно страховка.

Время установки зависит от типа колпака и трубы. Круглый колпак на хомуте ставится за 10-15 минут. Квадратный колпак на кирпичную трубу с креплением саморезами — 40-60 минут. Дефлектор с тремя цилиндрами — 60-90 минут.

Лучшее время для установки — поздняя весна или раннее лето. Температура +15-25°C, сухо, нет сильного ветра. Зимой работать сложнее — руки мёрзнут, металл холодный, есть риск наледи на крыше. Осенью часто дожди — откладывайте работу.

Статистика несчастных случаев показывает, что 65% падений с крыши происходит при работе без страховки на высоте 4-7 метров. Многие считают такую высоту безопасной, но она смертельно опасна. Профессиональные кровельщики используют страховку даже на высоте 3 метра. Страховочный пояс стоит 1200-1800 рублей — цена вашей жизни.

Необходимые инструменты

Для установки колпака понадобится базовый набор инструментов. Большинство есть в любом доме. Докупить придётся только саморезы из нержавейки и термостойкий герметик — 250-350 рублей на всё.

Список инструментов для круглой трубы (колпак на хомуте):

• Рулетка для измерения диаметра трубы
• Отвёртка крестовая или плоская (в зависимости от хомута)
• Маркер для разметки положения колпака
• Уровень для проверки вертикальности установки

Список инструментов для кирпичной трубы (колпак на саморезах):

• Рулетка для измерений
• Перфоратор или ударная дрель с победитовым сверлом 6-8 мм
• Шуруповёрт или отвёртка для закручивания саморезов
• Молоток для забивания дюбелей
• Маркер для разметки отверстий
• Уровень для выравнивания колпака
• Пистолет для герметика

Крепёж для кирпичной трубы — дюбели 8×60 мм и саморезы из нержавейки 6×50 мм. На один колпак нужно 4-6 комплектов дюбель-саморез. Цена 150-200 рублей за упаковку. Сверло победитовое диаметром 8 мм — 80-120 рублей.

Герметик — обязательный элемент для герметизации мест крепления. Используйте термостойкий силиконовый герметик чёрного или серого цвета. Рабочая температура от -50°C до +300°C. Цена 180-250 рублей за тюбик 310 мл. Одного тюбика хватает на 2-3 колпака.

Почему нельзя использовать обычные саморезы из оцинковки?

Обычные саморезы из оцинкованной стали ржавеют за 3-5 лет. Ржавчина стекает по трубе рыжими потёками — портит внешний вид кирпича. Через 7-10 лет саморезы полностью разрушаются от коррозии, колпак держится слабо. Саморезы из нержавейки дороже на 30-40%, но служат 20-25 лет без коррозии. Для постоянного жилья берите только нержавейку — сэкономите на повторной установке.

Пошаговая инструкция установки

Установка колпака состоит из пяти основных шагов. Каждый шаг важен для надёжного крепления и долгой службы. Пропуск любого этапа приведёт к проблемам — протечки, слабое крепление, обратная тяга.

Перед началом работы проверьте состояние трубы. Кирпичная кладка должна быть целой, без трещин и разрушений. Круглая труба — без вмятин и деформаций. Если труба повреждена — сначала отремонтируйте её, потом ставьте колпак.

Работу выполняйте в светлое время суток при хорошей видимости. На крыше должна быть возможность свободно перемещаться и работать обеими руками. Помощник внизу подаёт инструменты и страхует лестницу — работать вдвоём безопаснее.

Шаг 1 — Примерка и разметка

Первый шаг — примерка колпака без крепления. Поднимите колпак на трубу, проверьте посадку. Юбка должна заходить на трубу минимум на 50-70 мм. Если заход меньше 40 мм — колпак маленький, его сдует ветром.

Для кирпичной трубы наденьте юбку колпака сверху. Проверьте зазор между юбкой и кирпичом — должен быть 5-10 мм по периметру. Если юбка упирается в выступающие швы кладки — зачистите их молотком и зубилом.

Выровняйте колпак строго вертикально с помощью уровня. Приложите уровень к боковым стойкам колпака в двух направлениях — вдоль и поперёк. Пузырёк должен быть в центре. Если колпак стоит криво — зонт будет задерживать снег с одной стороны.

Разметка точек крепления для кирпичной трубы:

1. Выровняйте колпак уровнем, придержите рукой
2. Маркером поставьте метку через монтажное отверстие в юбке на кирпич
3. Повторите для всех 4-6 отверстий по периметру юбки
4. Снимите колпак, проверьте метки — они должны быть на расстоянии 80-120 мм друг от друга

Для круглой трубы с хомутом разметка не нужна. Наденьте колпак на нужную высоту (50-100 мм над выходом трубы), затяните хомут отвёрткой. Проверьте вертикальность уровнем. Если колпак наклонён — ослабьте хомут, выровняйте, затяните снова.

Важный момент: колпак должен быть выше конька крыши минимум на 50 см. Если труба ниже конька — дым будет задуваться обратно при определённом направлении ветра. Измерьте рулеткой расстояние от конька до верха колпака.

Шаг 2 — Сверление отверстий

Сверление отверстий — ответственный этап для кирпичных труб. Неправильное сверление приводит к трещинам в кирпиче или разрушению кладки. Для круглых труб на хомуте этот шаг пропускается.

Выберите правильное место для сверления — только в тело кирпича, не в шов. Отверстие в шве будет слабо держать дюбель. Если разметка попала на шов — сместите точку на 15-20 мм в сторону на кирпич.

Порядок сверления:

1. Вставьте победитовое сверло 8 мм в перфоратор
2. Переключите перфоратор в режим "сверление с ударом"
3. Приставьте сверло строго перпендикулярно к стене трубы в точку разметки
4. Сверлите плавно без сильного нажима, глубина 60-70 мм
5. Каждые 10-15 секунд вытаскивайте сверло для охлаждения и удаления пыли
6. Повторите для всех размеченных точек (4-6 отверстий)

После сверления очистите отверстия от пыли. Продуйте их резиновой грушей или выдуйте ртом. Пыль мешает дюбелю плотно сидеть в отверстии. Можно использовать пылесос с узкой насадкой.

Проверка качества отверстий: вставьте дюбель в отверстие рукой. Дюбель должен входить с усилием, но без удара молотка. Если дюбель проваливается свободно — отверстие разбито, нужно сверлить рядом новое или использовать дюбель большего диаметра 10 мм.

Что делать если кирпич начал крошиться при сверлении?

Старый пористый кирпич иногда крошится при сверлении. В этом случае переключите перфоратор в режим "сверление без удара" — только вращение. Сверлите медленно, с минимальным нажимом. Глубину увеличьте до 80 мм для компенсации слабого кирпича. Используйте химический анкер вместо обычного дюбеля — он заполняет пустоты и держит в 3-4 раза надёжнее. Цена химического анкера 120-180 рублей за штуку.

Шаг 3 — Крепление колпака

Крепление колпака — финальный монтажный этап. От качества крепления зависит, как долго колпак продержится на трубе. Слабое крепление — колпак улетит при первом сильном ветре 20-25 м/с.

Для кирпичной трубы забейте дюбели во все просверленные отверстия. Используйте молоток, дюбель должен войти заподлицо с поверхностью кирпича. Если дюбель выступает на 2-3 мм — юбка колпака не сядет плотно.

Порядок крепления на кирпичную трубу:

1. Наденьте колпак на трубу, совместите отверстия в юбке с дюбелями
2. Выровняйте колпак уровнем в двух направлениях
3. Вставьте первый саморез из нержавейки в отверстие, закрутите на 2-3 оборота
4. Вставьте саморез с противоположной стороны, закрутите на 2-3 оборота
5. Проверьте уровнем — если колпак перекосило, ослабьте саморезы и выровняйте
6. Закрутите все саморезы до упора шуруповёртом или отвёрткой
7. Последний контроль уровнем — колпак не должен качаться

Для круглой трубы с хомутом крепление проще. Наденьте колпак на нужную высоту, затяните хомут отвёрткой. Усилие затяжки — среднее, чтобы хомут не деформировал трубу. Если труба тонкая 0,5 мм — подложите под хомут полоску резины для защиты.

Проверка надёжности крепления: возьмите колпак двумя руками за зонт, попробуйте покачать в разные стороны. Колпак не должен двигаться или скрипеть. Если есть люфт — подтяните саморезы или хомут.

Особое внимание для дымников 510×510 мм — самого популярного размера для кирпичных труб. Эти колпаки тяжёлые (3-5 кг), нужно минимум 4 точки крепления. Для регионов с сильными ветрами ставьте 6 саморезов вместо 4.

Шаг 4 — Герметизация стыков

Герметизация — обязательный этап для долгой службы. Без герметика вода затекает в отверстия крепления, кирпич разрушается от мороза. За 5-7 зим без герметизации кладка может раскрошиться вокруг саморезов.

Используйте только термостойкий силиконовый герметик чёрного или серого цвета. Рабочая температура от -50°C до +300°C. Обычный строительный герметик не подойдёт — он трескается при нагреве дымохода до +80-100°C.

Порядок герметизации для кирпичной трубы:

1. Вставьте тюбик с герметиком в монтажный пистолет
2. Обрежьте носик тюбика под углом 45°, диаметр отверстия 3-4 мм
3. Нанесите герметик вокруг каждого самореза по периметру (кольцо 10-12 мм)
4. Пальцем в резиновой перчатке разгладьте герметик, уберите излишки
5. Нанесите тонкий слой герметика по стыку юбки с кирпичом (по всему периметру)
6. Разгладьте стык пальцем — герметик должен быть вровень с поверхностью

Для круглых труб на хомуте герметизация простая. Нанесите тонкую полоску герметика под край юбки колпака по всему периметру соприкосновения с трубой. Это предотвратит затекание воды внутрь.

Важный момент: не переборщите с герметиком. Толстые наплывы выглядят неаккуратно, собирают грязь. Излишки сразу уберите влажной тряпкой. После высыхания (12-24 часа) удалить герметик сложно.

Дайте герметику полностью высохнуть 24 часа перед первой топкой. Если затопите печь раньше — герметик может стечь от нагрева. Температура полимеризации +5-35°C, при морозе ниже -5°C герметик не высыхает.

Шаг 5 — Проверка надёжности

Финальная проверка — гарантия безопасной эксплуатации. Потратьте 10-15 минут на тщательный осмотр. Лучше найти проблему сейчас, чем собирать колпак с крыши после урагана.

Чек-лист проверки установленного колпака:

• Колпак стоит строго вертикально (проверка уровнем в двух направлениях)
• Все саморезы или хомут затянуты до упора без люфта
• Колпак не качается при покачивании руками за зонт
• Зонт выступает за края трубы минимум на 80-100 мм с каждой стороны
• Между юбкой и трубой нет больших зазоров (более 15 мм)
• Все стыки и саморезы загерметизированы
• Колпак выше конька крыши минимум на 50 см

Проверка тяги после установки: затопите печь или котёл, подождите 15-20 минут. Выйдите на улицу, посмотрите на дым. Дым должен уходить вертикально вверх без завихрений у колпака. Если дым стелется вниз — колпак установлен слишком низко.

Проверка на крыше через 7-10 дней после установки. Поднимитесь на крышу, осмотрите колпак. За это время прошло несколько циклов нагрев-охлаждение. Проверьте, не ослабли ли саморезы от температурных расширений. При необходимости подтяните.

Первая проверка после дождя обязательна. Посмотрите, нет ли протечек в местах крепления. Если на кирпиче появились мокрые пятна вокруг саморезов — герметик нанесён недостаточно. Добавьте герметик в проблемные места.

Профессиональные монтажники рекомендуют проверять колпак после каждого сильного ветра (более 15 м/с) в первый месяц эксплуатации. Если крепление выдержало месяц без ослабления — дальше будет стоять 15-20 лет без проблем. 80% проблем с колпаками проявляются в первые 2-4 недели после установки.

Особенности установки на разные трубы

Разные типы труб требуют разного подхода к установке. Кирпичная, металлическая и керамическая трубы имеют свои особенности. Неправильный монтаж приводит к протечкам, слабому креплению или повреждению трубы.

Главное отличие — способ крепления. Кирпичные трубы позволяют сверление и крепление саморезами. Металлические требуют хомутов. Керамические — специальных переходников, сверлить керамику нельзя.

Выбор колпака зависит от типа трубы. Для кирпичной берите дымники 520×390 мм или дымники 520×520 мм в зависимости от кладки. Для круглой металлической — конусные колпаки на хомуте точно по диаметру трубы.

Типичные ошибки при выборе по типу трубы:

• Попытка установить квадратный колпак на круглую трубу (не держится надёжно)
• Сверление керамической трубы (трещины и разрушение)
• Слишком сильная затяжка хомута на тонкой трубе (деформация металла)
• Установка колпака на саморезы через пустотелый кирпич (слабое крепление)

Установка на кирпичную трубу

Кирпичная труба — самый распространённый вариант для печей и каминов. Установка колпака занимает 40-60 минут. Крепление на саморезы — надёжное и долговечное, выдерживает ветер 25-30 м/с.

Главная особенность — нужно правильно выбрать место для сверления. Сверлите только полнотелый кирпич, избегайте швов и пустотелых кирпичей. Отверстие в шве держит плохо, саморез вывалится через 2-3 года.

Стандартные размеры кирпичных труб и соответствующие колпаки:

• Труба 380×380 мм (полтора кирпича) — колпак с юбкой 510×510 мм
• Труба 510×380 мм (два на полтора) — колпак с юбкой 640×510 мм
• Труба 510×510 мм (два на два кирпича) — колпак с юбкой 640×640 мм

Порядок установки на кирпичную трубу подробно описан в предыдущих разделах. Ключевые моменты: правильная разметка с уровнем, сверление строго в тело кирпича глубиной 60-70 мм, крепление саморезами из нержавейки, обязательная герметизация всех стыков.

Для старых труб с осыпающимся кирпичом используйте химические анкеры. Они заполняют пустоты в кирпиче специальной смолой, держат в 3-4 раза надёжнее обычных дюбелей. Цена 120-180 рублей за штуку, нужно 4-6 штук на колпак.

Можно ли крепить колпак только на два самореза?

Нет, минимум 4 точки крепления для колпака 510×510 мм. Два самореза держат плохо — колпак может провернуться от сильного ветра. Для больших колпаков дымники 640×640 мм нужно 6-8 точек крепления. Экономия на двух саморезах не оправдана — цена 20-30 рублей, а риск потерять колпак за 2000 рублей высокий.

Установка на круглую металлическую трубу

Круглая металлическая труба — стандарт для газовых котлов и современных печей. Установка колпака максимально простая, занимает 10-15 минут. Крепление на хомут — без сверления и саморезов.

Главное требование — колпак должен точно соответствовать диаметру трубы. Зазор не более 5 мм. Если колпак болтается на трубе — хомут не зажмёт надёжно, колпак будет греметь на ветру.

Распространённые диаметры труб и колпаков:

• D100 мм — для котлов до 24 кВт
• D115 мм — для котлов 18-30 кВт (самый популярный)
• D150 мм — для котлов 30-50 кВт и печей 15-25 кВт
• D200 мм — для мощных печей 30-50 кВт
• D220-300 мм — для каминов и промышленных котлов

Технология установки на круглую трубу:

1. Измерьте диаметр трубы рулеткой или штангенциркулем
2. Наденьте колпак на трубу на высоту 50-100 мм над выходом
3. Проверьте вертикальность уровнем в двух направлениях
4. Затяните хомут отвёрткой или ключом (усилие среднее)
5. Нанесите герметик под край юбки по периметру
6. Проверьте колпак на люфт — не должен качаться

Важный момент для сэндвич-дымоходов — не перетягивайте хомут. Труба состоит из двух слоёв металла с утеплителем. Сильная затяжка деформирует внутреннюю трубу, зазор между слоями нарушается. Затягивайте до лёгкого сопротивления.

Для тонкостенных труб 0,4-0,5 мм подложите под хомут полоску резины толщиной 2-3 мм. Это защитит трубу от деформации и вмятин. Резину можно вырезать из старой велосипедной камеры.

Установка на керамическую трубу

Керамическая труба — премиальное решение с долгим сроком службы 50-80 лет. Керамику нельзя сверлить — она трескается от ударных нагрузок. Нужен специальный переходник или крепление через кирпичную облицовку.

Керамические трубы обычно имеют квадратную кирпичную облицовку снаружи. Колпак крепится не к керамике, а к кирпичному кожуху вокруг трубы. Технология идентична установке на кирпичную трубу — сверление, саморезы, герметизация.

Варианты установки на керамическую трубу:

• Крепление к кирпичному кожуху вокруг керамики (стандартный способ)
• Использование металлического переходника с хомутом (для круглых керамических труб)
• Крепление к специальной монтажной площадке из нержавейки (заказывается отдельно)

Если керамическая труба круглая без облицовки — закажите у производителя специальный переходник. Это металлическое кольцо, которое надевается на керамическую трубу и зажимается хомутом. К переходнику крепится колпак саморезами. Цена переходника 800-1200 рублей.

Категорически запрещено сверлить керамику перфоратором или ударной дрелью. Керамика даёт трещины от вибрации. Трещина распространяется на всю трубу, ремонт невозможен — только замена секции за 8000-15000 рублей.

Проверка герметичности после установки обязательна для керамических труб. Любая протечка воды через стыки приводит к разрушению керамики от морозного расширения. Нанесите герметик щедро, излишки лучше чем недостаток.

Производители керамических дымоходов Schiedel и Tona рекомендуют использовать только фирменные комплекты для установки колпаков. Самодельные крепления через хомут могут повредить глазурованную поверхность керамики. Царапины на глазури снижают срок службы трубы на 15-20% из-за ускоренной коррозии в местах повреждений.

Правила безопасности при работе на крыше

Работа на крыше — зона повышенной опасности. Даже опытные кровельщики используют страховку на любой высоте. 65% падений происходит с высоты 4-7 метров — многие считают это безопасным и работают без защиты. Результат — переломы, травмы, иногда смертельные случаи.

Обязательное снаряжение для работы на крыше:

• Страховочная привязь (пояс) с креплением на бедрах и плечах — 1200-1800 рублей
• Страховочный трос из синтетики длиной 10-15 метров — 800-1200 рублей
• Анкерная точка для крепления троса к прочной части дома — 300-500 рублей
• Обувь с рифлёной подошвой, не скользящая на металле и кровле
• Защитная каска при работе на высоте более 5 метров

Страховочный трос крепите к несущим элементам дома — дымоходу из кирпича, балке перекрытия, металлическому каркасу. Запрещено крепить к водосточной трубе, антенне, слабым частям кровли. Трос выдерживает нагрузку 1500-2200 кг — этого достаточно для остановки падения.

Погодные условия для безопасной работы:

• Температура воздуха от +5°C до +30°C (оптимально +15-25°C)
• Скорость ветра не более 10 м/с (флаги на ветру развеваются, но не рвутся)
• Сухая кровля без росы, дождя, снега, наледи
• Светлое время суток с хорошей видимостью

Категорически запрещено работать на крыше в дождь, при сильном ветре, в гололёд, в темноте. Мокрая кровля скользкая — риск падения увеличивается в 5-7 раз. Ветер более 15 м/с может опрокинуть человека на скатной крыше с углом более 30°.

Работайте минимум вдвоём. Помощник внизу страхует лестницу, подаёт инструменты, вызовет помощь при несчастном случае. При работе в одиночку положите телефон в карман — если упадёте, сможете позвонить.

Статистика Ростехнадзора: в 2024 году при кровельных работах без страховки погибло 47 человек, получили тяжёлые травмы 183 человека. 78% несчастных случаев — частные домовладельцы, работающие без защитного снаряжения. Профессиональные кровельщики обязаны использовать СИЗ по закону — количество травм в этой группе в 12 раз ниже.

Типичные ошибки при выборе и установке

Большинство проблем с колпаками возникает из-за ошибок при выборе и установке. 8 типичных ошибок встречаются в 80% случаев. Все они приводят к одинаковым последствиям — слабая тяга, протечки, разрушение трубы, сорванный ветром колпак.

Ошибки делятся на две группы. Первая — неправильный выбор колпака (размер, материал, конструкция). Вторая — неправильная установка (слабое крепление, отсутствие герметизации, низкая посадка). Часто встречаются обе группы одновременно.

Стоимость исправления ошибок высокая. Новый подъём на крышу, демонтаж старого колпака, покупка правильного, повторная установка. Итого 3000-5000 рублей лишних затрат плюс потерянное время. Проще изучить ошибки заранее и сделать правильно с первого раза.

Все описанные ниже ошибки основаны на реальном опыте мастеров-печников и владельцев домов. Это не теория, а практические случаи, с которыми сталкиваются ежедневно.

Ошибка 1 — Неправильный размер колпака

Самая частая ошибка — колпак не соответствует размеру трубы. Юбка либо проваливается в трубу, либо слишком велика и не надевается. В обоих случаях колпак не выполняет защитную функцию.

Как проявляется ошибка:

• Юбка меньше трубы — колпак проваливается внутрь, перекрывает выход дыма, дым идёт обратно в дом
• Юбка слишком велика — большой зазор 20-30 мм, дождь заливает внутрь трубы, кирпич разрушается
• Зонт слишком маленький — не закрывает трубу полностью, вода стекает по кирпичу
• Зонт слишком большой — высокая парусность, ветер 20-25 м/с срывает колпак с крыши

Правильные размеры юбки и зонта: юбка должна надеваться на трубу с зазором 5-10 мм по периметру. Зонт должен выступать за края трубы минимум на 80-100 мм с каждой стороны. Для трубы 390×390 мм юбка 510×510 мм, зонт 620×620 мм.

Как избежать ошибки: измерьте трубу рулеткой точно по внешнему периметру. Для кирпичной трубы измеряйте по кирпичу, а не по штукатурке. Запишите размеры, возьмите с собой в магазин. Проверьте размеры колпака перед покупкой — они должны быть на 120-130 мм больше трубы.

Если ошиблись с размером — не пытайтесь подогнать колпак подручными средствами. Загнуть края юбки, подложить прокладки, зафиксировать проволокой — всё это временные решения на 1-2 месяца. Купите правильный размер, иначе через полгода всё равно придётся менять.

Можно ли использовать колпак на 50 мм больше нужного размера?

Теоретически да, но с условиями. Зазор между юбкой и трубой не должен превышать 15 мм. Этот зазор нужно полностью заполнить герметиком по периметру. Для больших зазоров используйте монтажную пену термостойкую, затем обрежьте излишки и закройте герметиком. Но лучше купить колпак правильного размера — это надёжнее и выглядит аккуратнее. Цена разница всего 200-300 рублей.

Ошибка 2 — Слишком низкая посадка

Низкая посадка колпака — распространённая ошибка начинающих. Юбка надета слишком глубоко на трубу, зонт находится близко к выходу дыма. Результат — ослабление тяги на 15-25%, обратный поток дыма в дом при порывах ветра.

Признаки слишком низкой посадки:

• Расстояние от выхода трубы до зонта меньше 30 мм
• Юбка заходит на трубу глубже 100 мм
• Зонт перекрывает более 60% площади выхода трубы при виде сверху
• При растопке печи дым идёт не вертикально вверх, а расстилается под зонтом

Правильная высота установки: зонт должен быть на 50-80 мм выше выхода трубы. Юбка заходит на трубу на 50-70 мм. При такой посадке дым свободно выходит, зонт не создаёт препятствия. Тяга работает на 100% мощности.

Почему важна правильная высота: дым выходит из трубы вертикально вверх со скоростью 3-5 м/с. Если зонт близко — дым ударяется в него, теряет скорость, расстилается в стороны. Часть дыма опускается обратно в трубу. Печь дымит, дрова горят плохо, сажа накапливается быстрее.

Как исправить ошибку: открутите крепление, поднимите колпак на 20-30 мм вверх. Для круглых труб с хомутом — просто ослабьте хомут, поднимите, затяните снова. Для кирпичных труб придётся пересверлить отверстия выше на 30-40 мм, старые отверстия замажьте цементным раствором.

Проверка правильной высоты: затопите печь или котёл, выйдите на улицу через 10-15 минут. Посмотрите на колпак снизу. Дым должен выходить ровным потоком вертикально вверх, не расстилаться под зонтом. Если видите клубы дыма под зонтом — колпак стоит слишком низко.

Ошибка 3 — Маленькие боковые отверстия

Боковые отверстия для выхода дыма — критически важный элемент. Некоторые колпаки имеют узкие зазоры между юбкой и зонтом — 20-30 мм. Этого недостаточно для нормальной тяги. Дым не успевает выходить, давление растёт, появляется обратная тяга.

Минимальная площадь боковых отверстий должна быть в 1,5-2 раза больше площади трубы. Для трубы 390×390 мм (площадь 152100 мм) боковые отверстия должны суммарно давать 230000-300000 мм. Иначе колпак душит тягу.

Как определить достаточность отверстий:

• Измерьте высоту зазора между низом зонта и верхом юбки по всему периметру
• Умножьте высоту зазора на периметр юбки — получите площадь отверстий
• Сравните с площадью трубы, умноженной на 1,5
• Если площадь отверстий меньше — колпак не подходит

Типичная проблема с декоративными колпаками. Красивые дымники Модерн часто имеют закрытую конструкцию с небольшими отверстиями. Выглядят эффектно, но работают плохо. Для дровяных печей лучше выбирать простые открытые конструкции.

Решение проблемы: если уже купили колпак с маленькими отверстиями — можно увеличить зазоры. Для этого приподнимите зонт на 10-20 мм, установив проставки между стойками. Проставки делаются из отрезков трубы или металлических шайб. Это увеличит площадь боковых отверстий на 30-40%.

Для газовых котлов требования мягче. Котёл даёт меньше дыма, температура ниже. Достаточно площади отверстий равной площади трубы. Но для дровяных печей запас по площади обязателен — дров горит много, дыма выделяется в 3-4 раза больше газа.

Ошибка 4 — Слабое крепление

Слабое крепление — причина 40% случаев потери колпака при сильном ветре. Владелец экономит на саморезах или затягивает их недостаточно. При урагане ветер 25-30 м/с срывает колпак, он улетает на 10-20 метров. Может повредить соседние постройки, машины, людей.

Признаки слабого крепления:

• Колпак качается при нажатии рукой
• При ветре 10-15 м/с слышно дребезжание или скрип
• Саморезы закручены не до конца, выступают на 2-3 мм
• Использовано меньше 4 точек крепления для колпака 510×510 мм
• Хомут на круглой трубе затянут слабо, колпак проворачивается рукой

Правильное количество точек крепления: минимум 4 самореза для колпаков до 600×600 мм, 6 саморезов для колпаков 600×600-800×800 мм. Саморезы располагайте равномерно по периметру. Не ставьте все саморезы на одной стороне — колпак будет перекошен.

Усилие затяжки саморезов: закручивайте до упора шуруповёртом или отвёрткой. Саморез должен плотно прижать юбку к кирпичу. Если саморез прокручивается — дюбель слабо держит в кирпиче, пересверлите отверстие рядом или используйте дюбель большего диаметра.

Проверка надёжности крепления: возьмите колпак двумя руками за противоположные края зонта, попробуйте покачать в разные стороны с усилием 10-15 кг. Колпак не должен двигаться, скрипеть, дребезжать. Любой люфт означает слабое крепление — подтяните саморезы или хомут.

Для ветреных регионов (скорость ветра более 20 м/с несколько раз в год) увеличьте количество точек крепления на 50%. Вместо 4 саморезов ставьте 6, вместо 6 — ставьте 8. Разница в цене 100-150 рублей, но гарантия что колпак не улетит в ураган.

По данным страховых компаний, ущерб от сорванных ветром колпаков составляет в среднем 35000 рублей на один случай. Это стоимость замены колпака (2000 рублей), ремонта повреждённой трубы (8000 рублей), ремонта кровли соседнего дома (15000 рублей) и мелкие повреждения. При слабом креплении вы рискуете не только колпаком за 2000 рублей, но и серьёзными расходами на устранение последствий.

Ошибка 5 — Неподходящий материал крепежа

Неподходящий крепёж — скрытая проблема, которая проявляется через 3-5 лет. Владелец использует обычные саморезы из оцинковки вместо нержавеющих. Первые годы всё работает нормально, потом начинаются проблемы — ржавчина, ослабление крепления, рыжие потёки по трубе.

Что происходит с неправильным крепежом:

• Саморезы из оцинковки ржавеют за 3-5 лет, теряют прочность на 40-60%
• Ржавчина стекает по кирпичу рыжими полосами, портит внешний вид трубы
• Через 7-10 лет саморезы полностью разрушаются, колпак держится слабо
• Хомут из обычной стали окисляется от конденсата, винт прикипает и не откручивается

Правильный материал крепежа: только нержавеющая сталь AISI 304 или AISI 430. Саморезы, дюбели с металлическим сердечником, хомуты — всё из нержавейки. Дороже оцинковки на 30-40%, но служит 20-25 лет без коррозии.

Разница в цене минимальная. Комплект из 6 саморезов из нержавейки стоит 120-180 рублей, из оцинковки — 80-120 рублей. Экономия 40-60 рублей приводит к необходимости переустановки колпака через 7-10 лет. Повторный подъём на крышу, демонтаж, новые отверстия — 2000-3000 рублей работы.

Проверка материала крепежа: приложите магнит к саморезу. Нержавейка AISI 304 немагнитная или слабомагнитная, магнит держится плохо. Нержавейка AISI 430 магнитная, но не ржавеет. Оцинковка сильно магнитная и ржавеет через 3-5 лет. Если магнит прилипает намертво — это оцинковка или обычная сталь.

Особое внимание для дымников коричневых и тёмных цветов. На них ржавчина видна особенно явно — рыжие потёки на коричневом фоне бросаются в глаза. Используйте только нержавеющий крепёж для сохранения эстетики.

Ошибка 6 — Колпак ниже конька крыши

Колпак ниже конька — грубая ошибка проектирования трубы. При определённом направлении ветра дым задувается обратно в трубу. Печь дымит в дом, помещение наполняется угарным газом. Опасно для жизни, требует немедленного исправления.

Как работает ветер при низкой трубе: ветер обтекает конёк крыши, создаёт зону повышенного давления за коньком. Если труба в этой зоне — давление заталкивает дым обратно. Чем ниже труба относительно конька, тем сильнее эффект.

Минимальные требования к высоте трубы:

• Труба на расстоянии до 1,5 м от конька — верх трубы минимум на 50 см выше конька
• Труба на расстоянии 1,5-3 м от конька — верх трубы на уровне конька (не ниже)
• Труба на расстоянии более 3 м от конька — верх трубы не ниже линии под углом 10° от конька

Если труба уже построена ниже нормы — два варианта решения. Первый — нарастить трубу металлической вставкой на 50-100 см. Второй — установить дефлектор-усилитель тяги вместо обычного колпака. Дефлектор частично компенсирует низкую высоту, но не на 100%.

Проверка правильности высоты: измерьте рулеткой расстояние от конька до вашей трубы по горизонтали. Измерьте превышение трубы над коньком по вертикали. Сравните с требованиями выше. Если труба ниже нормы — ожидайте проблем с задуванием при северном или западном ветре.

Исправление ошибки наращиванием трубы стоит 5000-12000 рублей. Металлическая вставка из сэндвич-трубы длиной 1 метр — 3000-4000 рублей. Работа по установке — 2000-3000 рублей. Герметизация соединений — 1000 рублей. Дешевле закладывать правильную высоту при строительстве.

Можно ли не наращивать трубу, если дым идёт нормально?

Если сейчас проблем нет — это не значит, что их не будет. Задувание проявляется при определённом направлении и силе ветра. Может быть всё отлично 360 дней в году, но 5 дней при северо-западном ветре 15-20 м/с печь будет дымить в дом. Угарный газ убивает незаметно — человек засыпает и не просыпается. Не рискуйте жизнью, нарастите трубу до нормативной высоты. Это вопрос безопасности, а не комфорта.

Ошибка 7 — Обычный зонт на газовый котёл

Обычный зонт на газовый котёл — частая ошибка владельцев. Ставят стандартный четырёхскатный колпак, красивый и дешёвый. Через месяц-два зимой колпак обмерзает, котёл отключается по ошибке, дом остывает. Приходится срочно менять на правильный.

Почему обычный колпак не подходит для газа: газовый котёл выдаёт дым температурой +60-120°C с высокой влажностью. При морозе -15-25°C конденсат замерзает на зонте и стойках колпака. Нарастает лёд толщиной 10-20 мм, перекрывает выход дыма. Котёл фиксирует отсутствие тяги и отключается.

Признаки неправильного колпака для газового котла:

• Зимой при температуре ниже -10°C на колпаке образуется наледь
• Котёл отключается с ошибкой "Недостаточная тяга" или "Обратная тяга"
• После запуска котёл работает 30-60 минут и снова отключается
• На внутренней стороне зонта видны капли воды или иней

Правильный колпак для газового котла имеет антиобледенительную конструкцию. Открытые широкие боковые отверстия без узких щелей. Двойной зонт с воздушной прослойкой. Конусная форма без горизонтальных поверхностей, на которых задерживается лёд.

Лучшие варианты для газовых котлов: конусный колпак с открытой конструкцией, дефлектор ЦАГИ с тремя цилиндрами (обмерзает редко), специализированные колпаки от производителей котлов (Baxi, Vaillant, Ariston). Избегайте плоских зонтов и закрытых конструкций с мелкими отверстиями.

Стоимость ошибки: если поставили обычный колпак и он обмерзает — придётся купить правильный. Потеря 1500-2500 рублей на первом колпаке плюс цена нового 2000-3500 рублей. Итого 3500-6000 рублей вместо правильных 2000-3500 сразу. Плюс неудобства от отключений котла в мороз.

Сервисные центры котлов отмечают, что 30% зимних вызовов связаны с обмерзанием дымоходов и колпаков. Котёл исправен, но отключается из-за льда на колпаке. Вызов мастера стоит 2000-3000 рублей, но проблема не решается — через день-два обмерзание повторяется. Единственное решение — замена колпака на антиобледенительный. Экономия 500 рублей при покупке оборачивается потерей 5000-8000 рублей за зиму.

Ошибка 8 — Отсутствие герметизации

Отсутствие герметизации — невидимая ошибка первые 6-12 месяцев. Владелец установил колпак, закрепил саморезами, считает работу законченной. Но не загерметизировал стык юбки с трубой. Вода затекает под колпак, постепенно разрушает кирпич, портит кладку.

Почему герметизация критически важна: дождь с ветром затекает в зазор между юбкой и трубой. Вода впитывается в кирпич. Зимой замерзает, расширяется, создаёт микротрещины. Через 3-5 лет кирпич начинает крошиться, кладка разрушается. Ремонт трубы стоит 15000-30000 рублей.

Материалы для герметизации колпака:

• Термостойкий силиконовый герметик (выдерживает +250-300°C) — 280-350 рублей за тубу
• Битумно-каучуковая мастика (для холодных труб газовых котлов) — 220-280 рублей
• Бутилкаучуковая самоклеящаяся лента (удобна для ровных стыков) — 180-250 рублей за 3 метра
• Цементно-песчаный раствор 1:3 (для широких зазоров более 10 мм) — практически бесплатно

Технология герметизации: нанесите герметик сплошной полоской по всему периметру между юбкой и кирпичом. Толщина слоя 3-5 мм. Разгладьте мокрым пальцем или шпателем для равномерного распределения. Оставьте на 24 часа для полимеризации перед использованием печи.

Проверка качества герметизации: полейте колпак водой из шланга под углом 45° с разных сторон. Имитируйте косой дождь. Спуститесь с крыши через 10 минут, проверьте чердак. Осмотрите трубу изнутри — не должно быть мокрых пятен. Если есть влага — герметизация некачественная, переделайте.

Периодичность обновления герметизации: каждые 5-7 лет. Силикон стареет от солнца и перепадов температур, теряет эластичность, трескается. Плановая проверка после 5 лет эксплуатации — соскоблите старый герметик, нанесите новый. Профилактика обойдётся 300-400 рублей и 30 минут времени.

Можно ли использовать монтажную пену вместо герметика?

Обычную монтажную пену нельзя — она разрушается от ультрафиолета за 6-12 месяцев, превращается в труху. Термостойкую пену можно, но только для заполнения широких зазоров 15-30 мм. Снаружи пену обязательно закройте герметиком или цементным раствором для защиты от солнца. Пена сама по себе не является герметизацией — это утеплитель и заполнитель пустот.

Частые проблемы и их решения

Даже правильно установленный колпак может создавать проблемы в процессе эксплуатации. 6 типичных проблем встречаются в 70% случаев. Дым идёт обратно, колпак обмерзает, птицы вьют гнёзда, накапливается сажа. Каждая проблема имеет конкретную причину и решение.

Большинство проблем связано с неправильным выбором конструкции колпака или нарушением условий эксплуатации. Владелец купил красивый колпак, но не учёл тип отопления или климатические условия. Результат — проблемы начинаются с первой зимы или первого ливня.

Важно правильно диагностировать проблему. Симптомы могут быть похожи, но причины разные. Дым в дом может идти из-за обмерзания колпака, из-за засорения сажей, из-за слабой тяги, из-за неправильной высоты трубы. Неправильная диагностика приводит к бесполезным тратам на ненужные действия.

Ниже разбираем каждую проблему подробно с конкретными признаками, причинами и пошаговыми решениями. Используйте эту информацию для быстрого устранения неполадок без вызова специалиста.

Колпак обмерзает зимой

Обмерзание колпака — главная проблема газовых котлов и конденсационных систем зимой. На зонте и стойках образуется лёд толщиной 10-30 мм. Перекрывает выход дыма, котёл отключается, дом остывает. Требуется срочное вмешательство каждые 2-3 дня в сильные морозы.

Почему происходит обмерзание: газовый котёл с КПД выше 90% выдаёт дым температурой +60-90°C с содержанием водяного пара 15-20%. Пар соприкасается с холодным металлом колпака при -15-25°C, мгновенно конденсируется и замерзает. Каждый час работы котла добавляет 2-3 мм льда.

Признаки обледенения колпака:

• Котёл периодически отключается с ошибкой тяги при морозах ниже -10°C
• На колпаке видны сосульки длиной 5-15 см
• Стойки колпака покрыты белым инеем или прозрачным льдом
• После оттепели и повторного мороза проблема возвращается

Временное решение: поднимитесь на крышу, сбейте лёд палкой через окно чердака или с лестницы. Не используйте топор или молоток — повредите колпак. Полейте колпак тёплой водой +40-50°C из лейки. Лёд растает за 3-5 минут. Этого хватит на 1-2 дня до следующего обмерзания.

Постоянное решение проблемы обмерзания:

1. Замените колпак на антиобледенительный конусный с открытыми боковыми отверстиями
2. Установите на трубу утеплённый сэндвич-дымоход вместо одностенной трубы
3. Используйте дефлектор-оголовник со съёмной частью и защитной спиралью (сбрасывает капли до замерзания)
4. Увеличьте высоту трубы на 50-100 см для лучшего прогрева дымовых газов
5. Утеплите наружную часть трубы базальтовой ватой толщиной 50 мм с защитным кожухом

Профилактика обмерзания: проверяйте колпак каждые 3-4 дня при морозах ниже -15°C. Если видите начальное обледенение — сразу удалите. Не допускайте нарастания массивного льда — его труднее удалять, можно повредить колпак.

Исследования производителей котельного оборудования показывают, что обмерзание дымохода снижает КПД котла на 15-25% и увеличивает расход газа на 20-30%. Котёл работает на пределе мощности, пытаясь протолкнуть дым через суженное обледенением отверстие. Частые отключения и перезапуски сокращают срок службы автоматики котла на 30-40%. Правильный антиобледенительный колпак окупается экономией газа за один отопительный сезон.

Дым идёт обратно в дом

Обратная тяга — опасная проблема, угрожающая здоровью и жизни. Дым вместо выхода через трубу идёт обратно в помещение. Комната наполняется угарным газом, у людей болит голова, появляется тошнота. При длительном воздействии возможно отравление и смерть.

Основные причины обратной тяги с колпаком:

• Колпак установлен слишком низко — зонт перекрывает более 60% выхода трубы
• Боковые отверстия колпака слишком маленькие — дым не успевает выходить
• Обмерзание колпака зимой — лёд полностью блокирует выход
• Колпак ниже конька крыши — ветер задувает дым обратно
• Засорение дымохода сажей под колпаком — проход сужен на 50-70%

Диагностика причины обратной тяги: при растопке печи дым идёт в комнату сразу или через 15-20 минут работы. Если сразу — проблема в конструкции колпака или высоте трубы. Если через время — проблема в засорении или обмерзании.

Быстрая проверка колпака: поднимитесь на крышу, снимите колпак полностью. Затопите печь без колпака. Если дым идёт нормально — проблема в колпаке, замените на правильный. Если дым всё равно идёт в дом — проблема не в колпаке, ищите другую причину.

Решение проблемы обратной тяги:

1. Поднимите колпак на 30-50 мм выше текущего положения
2. Замените на колпак с большими боковыми отверстиями
3. Установите дефлектор-усилитель тяги вместо обычного зонта (увеличивает тягу на 15-20%)
4. Нарастите трубу металлической вставкой на 50-100 см
5. Прочистите дымоход от сажи ёршиком или химическим средством

Если проблема возникает только при определённом направлении ветра — установите флюгер-дефлектор. Он поворачивается по ветру и защищает трубу от задувания. Цена 3500-5500 рублей, установка своими руками за 30-40 минут.

По статистике МЧС России, ежегодно от отравления угарным газом погибает 150-200 человек, 1200-1500 получают отравления различной степени. 30% случаев связаны с неправильной работой дымоходов и обратной тягой. Угарный газ не имеет запаха и цвета, человек не чувствует опасности. При первых признаках обратной тяги немедленно проветрите помещение, погасите печь и вызовите специалиста. Не топите печь с обратной тягой — это смертельно опасно.

Быстро забивается сажей

Быстрое накопление сажи — признак неправильной работы печи или колпака. Нормальная скорость образования сажи — слой 2-3 мм за отопительный сезон (5-6 месяцев). Если за месяц накапливается 5-10 мм — что-то работает неправильно.

Причины быстрого накопления сажи:

• Слабая тяга из-за неправильного колпака — дым медленно выходит, сажа оседает
• Топка сырыми дровами влажностью более 25% — неполное сгорание даёт много сажи
• Недостаток кислорода в топке — дрова тлеют вместо горения
• Температура дымохода ниже +150°C — смолы конденсируются и прилипают к стенкам
• Топка хвойными дровами (сосна, ель) — содержат много смолистых веществ

Как колпак влияет на накопление сажи: если колпак душит тягу маленькими отверстиями — скорость дыма падает с 3-5 м/с до 1-2 м/с. Медленный дым теряет температуру, сажа оседает активнее. При нормальной тяге 70% сажи вылетает в атмосферу, при слабой — оседает в трубе.

Проверка влияния колпака на сажеобразование: снимите колпак на неделю, топите печь как обычно. Через неделю осмотрите трубу изнутри. Если сажи накопилось значительно меньше обычного — проблема была в колпаке. Замените на модель с большими боковыми отверстиями.

Способы уменьшения накопления сажи:

1. Установите колпак с широкими боковыми отверстиями или дефлектор для усиления тяги
2. Топите только сухими дровами влажностью 15-20% (сушка минимум 1 год под навесом)
3. Используйте лиственные породы дерева (берёза, дуб, ясень) вместо хвойных
4. Обеспечьте достаточный приток воздуха в топку — открывайте поддувало шире
5. Раз в месяц протапливайте осиновыми дровами при температуре +600-700°C для выжигания сажи

Химические средства для удаления сажи: порошки и брикеты типа "Трубочист", "Полено-трубочист", "Коминичек". Сжигаете вместе с дровами 1 раз в месяц. Активные вещества размягчают сажу, она осыпается или вылетает. Цена 150-300 рублей за применение, эффективность 60-70%.

Периодичность механической чистки: при быстром накоплении сажи чистите дымоход каждые 2-3 месяца вместо обычных 6-12 месяцев. Используйте ёршик на тросе или вызывайте трубочиста. Стоимость услуги 2500-4000 рублей за чистку одного дымохода.

Птицы вьют гнёзда в трубе

Гнёзда птиц в дымоходе — серьёзная опасность, а не просто неудобство. Гнездо из веток и травы полностью перекрывает дымоход. Тяга исчезает, дым идёт обратно в дом. Возможно отравление угарным газом, возгорание гнезда от искр.

Какие птицы селятся в дымоходах: галки, вороны, стрижи, воробьи, скворцы. Особенно любят трубы без колпаков или с широкими боковыми отверстиями более 40-50 мм. Гнёзда строят с апреля по июнь, за 7-10 дней натаскивают 2-3 кг веток и травы.

Признаки наличия гнезда в трубе:

• Слышны писк птенцов из трубы в мае-июне
• Видны птицы, залетающие в трубу или вылетающие из неё
• Внезапно пропала тяга в исправном дымоходе
• При растопке дым идёт обратно, а раньше тяга была нормальная
• Из трубы торчат ветки или видны следы строительства гнезда

Удаление гнезда: если птенцов нет — просто протолкните гнездо вниз длинным шестом или вытащите сверху крюком. Если птенцы есть — дождитесь, когда они вырастут и улетят (3-4 недели). По закону уничтожать гнёзда с птенцами запрещено, штраф 3000-5000 рублей.

Защита от птиц с помощью колпака: установите колпак с сеткой-искрогасителем. Сетка с ячейкой 5-10 мм не даёт птицам залетать внутрь, но не мешает выходу дыма. Дымники Строй Макс комплектуются такой сеткой по умолчанию.

Альтернативные способы защиты от птиц:

• Специальные колпаки с закрытым верхом и боковыми жалюзи под углом 45° (птицы не могут зацепиться)
• Металлическая сетка из нержавейки с ячейкой 8-12 мм, закреплённая на верхнем срезе трубы
• Гладкая труба из нержавейки выше колпака на 20-30 см (птицам не за что держаться)
• Флюгер-дефлектор с вращающейся частью (отпугивает птиц движением)

Проверка колпака весной: в апреле-мае осматривайте колпак раз в неделю. Если видите начало строительства гнезда — немедленно удалите ветки и траву. Не дайте птицам достроить гнездо и отложить яйца. После кладки яиц удалять гнездо запрещено законом.

Что делать, если птица упала в трубу и не может вылететь?

Действуйте быстро — у птицы есть 24-48 часов без еды и воды. Опустите в трубу верёвку или длинную ветку с боковыми отростками. Птица зацепится и вы вытащите её наверх. Если не получается — вызовите трубочиста или спасателей МЧС (телефон 112). Погибшая в трубе птица разлагается, создаёт невыносимый запах на 2-3 месяца, блокирует дымоход. Извлечь труп можно только механической чисткой дымохода.

Снег не съезжает с колпака

Снег на колпаке — проблема регионов с обильными осадками. Снежная шапка толщиной 15-30 см накапливается за ночь. Вес 5-10 кг давит на колпак, деформирует стойки. Снег частично перекрывает боковые отверстия, тяга ослабевает на 20-40%.

Почему снег не съезжает: плоский зонт или зонт с малым углом наклона (менее 30°) удерживает снег. Шероховатая поверхность металла с порошковым покрытием создаёт трение. Снег налипает и держится неделями, пока не растает естественным образом.

Решение проблемы через конструкцию колпака:

• Используйте четырёхскатный колпак с углом наклона скатов 45-55° — снег съезжает сам
• Выбирайте гладкую поверхность из нержавейки без покрытия — минимальное трение
• Конусный колпак с углом 50-60° — оптимальная форма для снегопада
• Избегайте плоских зонтов и горизонтальных поверхностей

Если колпак уже установлен и снег накапливается — сбивайте его вручную после каждого снегопада более 10 см. Используйте лёгкую пластиковую лопату или веник на длинной палке. Не используйте металлические инструменты — поцарапаете защитное покрытие, начнётся коррозия.

Профилактика накопления снега: нанесите на зонт силиконовый водоотталкивающий спрей для автомобилей. Создаёт скользкую плёнку, снег не прилипает и съезжает при толщине 3-5 см. Одного нанесения хватает на 2-3 месяца. Цена баллона 300-400 рублей.

Опасность большого накопления снега: вес 15-20 кг может деформировать стойки колпака или сорвать его с крепления. Особенно опасно для тонких стоек толщиной 5-6 мм. После деформации колпак теряет форму, зонт проседает, перекрывает выход дыма. Ремонт невозможен — только замена.

Конденсат стекает внутрь трубы

Конденсат под колпаком — типичная проблема газовых котлов с высоким КПД. Водяной пар из дыма конденсируется на холодном металле колпака. Капли воды стекают по стойкам внутрь трубы. Кирпич намокает, зимой замерзает, трескается и разрушается.

Почему образуется конденсат: газовый котёл выдаёт дым +60-100°C с влажностью 15-20%. Металлический колпак зимой охлаждается до -10-20°C. Пар соприкасается с холодным металлом, мгновенно превращается в воду. За сутки накапливается 200-500 мл конденсата.

Признаки проблемы с конденсатом:

• Верхние ряды кирпичной трубы постоянно мокрые даже без дождя
• На стойках колпака видны капли воды или ледяные наросты
• Кирпич начал крошиться в верхней части трубы
• Видны белые высолы (соли) на кирпиче под колпаком

Правильная конструкция колпака для минимизации конденсата: стойки должны крепиться к зонту, а не к юбке. Конденсат стекает по стойкам на зонт и капает вниз мимо трубы. Если стойки крепятся к юбке — вода стекает прямо на кирпич.

Решение проблемы конденсата:

1. Замените колпак на модель с креплением стоек к зонту, а не к юбке
2. Установите конденсатоотводчик — металлический желобок по периметру юбки с отводом воды наружу
3. Утеплите верхнюю часть трубы базальтовой ватой 30-50 мм — кирпич теплее, меньше конденсата
4. Используйте двухконтурный дымоход с воздушной прослойкой — внутренняя труба не остывает
5. Нанесите на кирпич гидрофобизатор — вода не впитывается, стекает вниз

Защита кирпича от конденсата: обработайте верхние 5-7 рядов кирпичной трубы гидрофобизирующей пропиткой. Кирпич перестаёт впитывать воду, становится водоотталкивающим. Пропитка выдерживает температуру до +150°C. Цена 450-700 рублей за литр, расход 200-300 мл на 1 м кирпича.

Профилактический осмотр: проверяйте состояние кирпича под колпаком каждую весну. Если видите намокание, высолы, трещины — это последствия конденсата. Чем раньше примете меры, тем дешевле обойдётся ремонт. Разрушенный кирпич требует переборки верхней части трубы за 8000-15000 рублей.

Таблица проблем и решений

Сводная таблица всех частых проблем с колпаками, их причин и способов решения. Используйте для быстрой диагностики и выбора правильного действия.

Большинство проблем решается правильным выбором конструкции колпака на этапе покупки. Потратьте на 500-800 рублей больше сразу, чем переплачивать 3000-8000 рублей на исправление ошибок через несколько месяцев эксплуатации.

Когда колпак на трубу не нужен

Не всегда колпак приносит пользу. В некоторых ситуациях он создаёт больше проблем, чем решает. Обмерзание зимой, ослабление тяги, дополнительные расходы на обслуживание. Важно понимать, когда от колпака лучше отказаться полностью.

Главный критерий — тип отопительного оборудования и конструкция дымохода. Современные системы часто проектируются без учёта колпака. Производители котлов прямо указывают в инструкции — колпак не устанавливать. Нарушение этого требования ведёт к потере гарантии.

Четыре основные ситуации, когда колпак не нужен или даже вреден. Разберём каждую подробно с объяснением причин и альтернативных решений для защиты дымохода.

Современные газовые котлы с защитой

Конденсационные газовые котлы с КПД выше 90% — категорически не терпят колпаков. Температура дыма на выходе всего +60-90°C, влажность 15-20%. Колпак моментально обмерзает при морозе -10-15°C, блокирует выход дыма. Котёл отключается каждые 2-3 часа зимой.

Современные дымоходы для таких котлов имеют встроенную защиту: коаксиальная труба выводится горизонтально через стену, наклонена вниз для стока конденсата, имеет конденсатосборник внизу. Дождь и снег физически не могут попасть внутрь из-за горизонтального расположения и наклона.

Вертикальные дымоходы для конденсационных котлов комплектуются специальным защитным оголовком от производителя. Это не колпак в классическом понимании — это открытая конструкция с соплом диаметром равным диаметру трубы. Защищает от птиц, но не препятствует выходу дыма и не обмерзает.

Признаки котла, для которого колпак не нужен:

• КПД котла 92-98% (указано в паспорте)
• Коаксиальный дымоход — труба в трубе, выходит горизонтально
• В инструкции написано "колпак не устанавливать" или "использовать только штатный оголовок"
• Есть встроенный конденсатоотвод с трубкой для слива

Что будет, если поставить колпак на такой котёл: зимой обмерзание за 3-5 часов работы, частые отключения котла, увеличение расхода газа на 20-30%, риск отравления угарным газом при неисправности датчиков, потеря гарантии производителя. Экономия на отсутствии колпака — 2000-2500 рублей.

Производители газовых котлов Vaillant, Baxi, Ariston и Bosch в технической документации 2023-2025 годов прямо запрещают установку колпаков на дымоходы конденсационных котлов. Нарушение этого требования автоматически снимает гарантийные обязательства. Сервисные центры фиксируют, что 40% зимних поломок котлов связаны с самовольной установкой колпаков владельцами, не прочитавшими инструкцию.

Труба под навесом

Если дымоходная труба расположена под навесом или козырьком крыши — колпак избыточен. Навес уже защищает от дождя и снега. Установка колпака добавляет ещё одно препятствие для дыма, ослабляет тягу на 10-15% без реальной пользы.

Типичные ситуации с трубой под навесом:

• Труба выходит под свесом двускатной крыши шириной более 50 см
• Над трубой расположен козырёк беседки или веранды
• Труба установлена под общим навесом для нескольких построек
• Дымоход проходит внутри закрытой террасы с крышей

Единственное исключение — защита от птиц. Если в вашей местности птицы активно ищут места для гнёзд, установите простую металлическую сетку с ячейкой 10-15 мм прямо на срез трубы. Стоимость 150-250 рублей, установка 10 минут. Сетка не создаёт препятствий для тяги, но не даёт птицам залететь внутрь.

Проверка необходимости колпака под навесом: во время сильного косого дождя осмотрите верхний срез трубы. Если вода не попадает внутрь или попадает минимально (несколько капель) — колпак не нужен. Если заливает сильно — либо увеличьте вылет навеса, либо поставьте колпак.

Альтернатива колпаку для трубы под навесом: сделайте небольшой скос на верхнем срезе кирпичной трубы с помощью цементного раствора. Скос под углом 15-20° в сторону от преобладающего ветра. Вода стекает по скосу, не попадает внутрь. Тяга не ослабляется, внешний вид аккуратный.

Специальные керамические трубы

Некоторые керамические дымоходы премиум-класса имеют встроенную защиту верхнего среза. Производители Schiedel, Tona, Plewa комплектуют системы специальными керамическими оголовками с защитой от осадков. Колпак в такой системе — лишний элемент, нарушающий заводскую конструкцию.

Керамические оголовки изготовлены из той же глазурованной керамики, что и основная труба. Конструкция продумана с учётом аэродинамики — дым выходит свободно, вода не затекает. Срок службы 50-80 лет без обслуживания. Цена такого оголовка 4500-8000 рублей, входит в комплект системы.

Признаки керамической трубы со встроенной защитой:

• Верхний элемент трубы имеет расширение или специальную форму
• В комплекте поставки есть керамический оголовок с маркировкой производителя
• В инструкции написано "не требует установки дополнительных элементов"
• Труба покрыта глазурью изнутри и снаружи по всей длине

Что будет, если поставить металлический колпак на такую трубу: нарушение циркуляции воздуха в вентиляционном зазоре между керамикой и кирпичной облицовкой, возможна конденсация влаги, ускоренное разрушение утеплителя, потеря гарантии производителя на 30-50 лет.

Единственная допустимая доработка — установка защитной сетки от птиц. Нержавеющая сетка с ячейкой 10-12 мм крепится к керамическому оголовку нейлоновыми хомутами. Не сверлите керамику — используйте обхватывающие крепления. Стоимость сетки 200-350 рублей, установка 15-20 минут.

Безветренная местность без осадков

В засушливых регионах с годовым количеством осадков менее 300 мм и отсутствием сильных ветров колпак необязателен. Основные проблемы, от которых защищает колпак — дождь, снег, ветровое задувание — здесь просто не актуальны.

Регионы, где можно обойтись без колпака:

• Южные степные районы с континентальным климатом (осадки 200-350 мм в год)
• Полупустынные зоы с минимальными осадками
• Защищённые горные долины без сильных ветров
• Местности с преобладанием ясной сухой погоды 280-300 дней в году

Даже в таких условиях колпак может быть полезен для защиты от птиц и декоративного оформления трубы. Но это эстетический выбор, а не техническая необходимость. Можно обойтись простой сеткой за 150-200 рублей вместо колпака за 2000-3000 рублей.

Проверка вашего региона: посчитайте количество дождливых дней за последние 12 месяцев. Если меньше 80 дней и максимальная скорость ветра не превышает 15 м/с — можете обойтись без колпака. Если дождей больше 100 дней в году — колпак желателен.

Важное уточнение: отсутствие колпака не означает полное отсутствие защиты. Верхний срез кирпичной трубы должен быть защищён цементным раствором с уклоном для стока редких осадков. Керамические и металлические трубы имеют заводскую защиту верхнего среза.

Преимущества работы без колпака: максимальная тяга без препятствий, отсутствие проблем с обмерзанием зимой, экономия 2000-4000 рублей, нет необходимости в обслуживании и чистке. Недостатки: при редких ливнях немного воды попадает внутрь, риск гнездования птиц весной.

Временные дымоходы

Временные дымоходы для строительных и полевых печей не требуют колпака. Срок эксплуатации 1-3 месяца, после чего дымоход демонтируется. Тратить 2000-3000 рублей на колпак экономически нецелесообразно.

Примеры временных дымоходов:

• Печь для обогрева строящегося дома на период стройки
• Полевая кухня для временного лагеря или стройбазы
• Мобильная баня на колёсах с разборным дымоходом
• Тестовая печь для испытаний новой конструкции дымохода
• Аварийный дымоход на период ремонта основного

Минимальная защита для временного дымохода: металлическая сетка от птиц, закреплённая проволокой. Стоимость 50-100 рублей за кусок сетки 20×20 см. При осадках накройте трубу куском жести или пластика на ночь, утром уберите перед растопкой.

Альтернатива покупному колпаку: сделайте простейший зонт из жести своими руками. Лист оцинковки 40×40 см, четыре полоски металла 5×50 см для стоек, заклёпки или болты для крепления. Время изготовления 1-2 часа, стоимость материалов 300-500 рублей. После окончания временного периода утилизируйте без сожалений.

Когда временный дымоход становится постоянным: если планируете использовать дымоход дольше 6 месяцев — установите нормальный колпак. Экономия 2000 рублей не оправдывает риски разрушения верхней части трубы от осадков. Ремонт обойдётся дороже — 5000-12000 рублей за переборку кирпичной кладки.

Можно ли использовать колпак от старой трубы на новой?

Да, если размеры совпадают и колпак в хорошем состоянии. Проверьте отсутствие сквозной ржавчины, трещин, деформаций. Очистите от сажи металлической щёткой, осмотрите крепления. Если колпак прослужил 15-20 лет на старой трубе — остаточный ресурс ещё 5-10 лет. Это разумная экономия 2000-3000 рублей. Но не используйте колпак с дырами или сильной коррозией — он развалится через 1-2 года.

Обслуживание и уход за колпаком

Правильное обслуживание колпака продлевает срок службы на 30-40% и предотвращает большинство проблем. Регулярный осмотр, чистка от сажи, проверка креплений — простые действия, занимающие 20-30 минут дважды в год. Игнорирование обслуживания приводит к преждевременному износу, дорогостоящему ремонту или замене.

График обслуживания колпака зависит от типа отопления и интенсивности использования. Дровяная печь с ежедневной топкой требует осмотра каждые 2-3 месяца. Газовый котёл с редким включением — раз в полгода. Чем чаще топите, тем чаще проверяйте состояние колпака.

Основные операции по обслуживанию:

• Чистка от сажи и копоти — 2-4 раза в год для дровяных печей, 1-2 раза для газовых котлов
• Проверка после сильных снегопадов — каждый раз при толщине снега более 15 см
• Проверка креплений после ураганного ветра — при скорости ветра выше 20 м/с
• Смазка подвижных частей флюгера — раз в год весной
• Обновление герметизации стыков — каждые 5-7 лет

Инструменты для обслуживания колпака: металлическая щётка с жёсткой щетиной, ветошь или старые тряпки, ведро с водой, мягкая губка, силиконовая смазка в аэрозоле, термостойкий герметик. Всё это стоит 500-800 рублей, хватает на 5-7 лет обслуживания.

Безопасность при обслуживании: всегда используйте страховку при работе на крыше, работайте в сухую безветренную погоду, не поднимайтесь на крышу в одиночку. Если не уверены в своих силах — вызовите трубочиста. Стоимость профессионального обслуживания 1500-2500 рублей за выезд.

Регулярная чистка от сажи

Сажа на колпаке — нормальное явление при использовании дровяной печи. Чёрный налёт толщиной 1-3 мм накапливается за 3-4 месяца активной топки. Не влияет на работу колпака, но ухудшает внешний вид и может забить сетку-искрогаситель.

Периодичность чистки колпака:

• Дровяная печь с ежедневной топкой — каждые 3-4 месяца (3-4 раза в год)
• Дровяная печь с топкой по выходным — каждые 6 месяцев (2 раза в год)
• Газовый котёл — раз в год перед отопительным сезоном
• Камин с редким использованием — раз в 1-2 года

Технология чистки колпака от сажи:

1. Поднимитесь на крышу в сухую погоду, наденьте перчатки
2. Металлической щёткой счистите толстый слой сажи с зонта и стоек
3. Протрите поверхности влажной тряпкой для удаления остатков
4. Очистите сетку-искрогаситель щёткой с обеих сторон
5. Проверьте состояние покрытия — нет ли сколов, царапин, ржавчины
6. При необходимости подкрасьте повреждённые места термостойкой краской

Не используйте для чистки агрессивные химические средства — кислоты, щелочные растворы, растворители. Они повреждают защитное покрытие металла, ускоряют коррозию. Простая вода с мягкой губкой справляется с сажей лучше любой химии.

Чистка сетки-искрогасителя: если сетка забита сажей более чем наполовину — снимите её полностью. Замочите в горячей воде с хозяйственным мылом на 30-60 минут. Почистите щёткой, промойте чистой водой, высушите. Установите обратно. Время работы 1-1,5 часа.

Профилактика сильного загрязнения: топите сухими дровами влажностью 15-20%, обеспечивайте хороший доступ воздуха в топку, раз в месяц протапливайте осиновыми дровами при высокой температуре. Это уменьшает образование сажи на 40-50%, колпак остаётся чистым дольше.

Профессиональные трубочисты рекомендуют совмещать чистку колпака с чисткой дымохода. За один подъём на крышу вы решаете обе задачи. Сначала почистите дымоход ершом сверху вниз, затем сразу почистите колпак. Экономия времени 40-50% по сравнению с двумя отдельными подъёмами. Оптимальное время для комплексной чистки — конец отопительного сезона в апреле-мае.

Проверка после снегопадов

Сильные снегопады создают повышенную нагрузку на колпак. Снежная шапка весом 10-20 кг давит на зонт и стойки. Мокрый снег особенно тяжёлый — до 15 кг на квадратный метр. Тонкие стойки могут деформироваться, крепления — ослабнуть.

Когда проверять колпак после снега:

• После снегопада толщиной более 15 см за ночь
• После мокрого снега с дождём (самый тяжёлый)
• После метели с сильным ветром (снег забивается в боковые отверстия)
• Если заметили ухудшение тяги после снегопада

Что проверять на колпаке:

1. Наличие снега на зонте — если толщина более 5 см, счистите
2. Забивание боковых отверстий снегом — прочистите палкой или веником
3. Деформацию стоек — не погнулись ли под весом снега
4. Надёжность креплений — не ослабли ли саморезы или хомут
5. Целостность зонта — нет ли вмятин или трещин

Удаление снега с колпака: используйте лёгкую пластиковую лопату или веник на длинной палке. Счищайте снег аккуратно, не ударяйте по металлу. Не сбивайте лёд ломом или топором — повредите покрытие. Если образовалась ледяная корка — полейте тёплой водой +40-50°C.

Признаки повреждения колпака снегом: зонт просел на 2-3 см ниже обычного, стойки погнулись, колпак перекосился на одну сторону, появился скрип при ветре. При обнаружении любого из этих признаков — снимите колпак, оцените повреждения. Небольшие деформации можно выправить вручную, серьёзные требуют замены.

Профилактика проблем со снегом: выбирайте колпак с углом наклона зонта 45-55° — снег съезжает сам. Избегайте плоских зонтов в снежных регионах. Используйте толстые стойки 8-10 мм вместо тонких 5-6 мм. Разница в цене 300-500 рублей, но надёжность в 2 раза выше.

Нужно ли счищать каждый снег или только сильный?

Зависит от конструкции колпака. Если угол наклона зонта 45-55° — снег съезжает сам при толщине 3-5 см, счищать не нужно. Если угол меньше 30° или зонт плоский — счищайте каждый снег толщиной более 10 см. Мокрый снег счищайте всегда независимо от толщины — он в 2-3 раза тяжелее сухого. Проверяйте колпак визуально из окна чердака или с земли в бинокль после каждого снегопада.

Проверка креплений после ветра

Сильный ветер создаёт переменные нагрузки на крепления колпака. Порывы 20-25 м/с раскачивают конструкцию, расшатывают саморезы, ослабляют хомуты. После каждого урагана скоростью более 20 м/с проверяйте надёжность фиксации.

Признаки ослабления креплений после ветра:

• Колпак шатается при нажатии рукой — люфт более 5 мм
• Слышен металлический звон или скрип при порывах ветра
• Колпак перекосился на одну сторону относительно трубы
• Видны зазоры между юбкой колпака и стенкой трубы
• Саморезы торчат из кирпича на 2-3 мм больше обычного

Что проверять после сильного ветра:

1. Затяжку саморезов — подтяните шуруповёртом с усилием 3-4 Нм
2. Положение хомута на круглой трубе — затяните гайки ключом
3. Целостность юбки — нет ли трещин или разрывов металла
4. Прямолинейность стоек — не погнулись ли от бокового удара ветра
5. Герметизацию — не отслоился ли герметик от кирпича

Восстановление креплений: если саморезы прокручиваются в кирпиче — выкрутите их, заполните отверстия эпоксидной смолой или цементом. Через сутки вкрутите новые саморезы в те же места. Если хомут растянулся — купите новый усиленный с шириной ленты 20-25 мм вместо стандартных 12-15 мм.

Профилактика расшатывания: используйте саморезы длиной не менее 50 мм для кирпичной трубы, дюбель-гвозди 8×80 мм для бетона. Устанавливайте минимум 4 точки крепления для квадратных труб, 3 точки для круглых. Наносите фиксатор резьбы средней фиксации на резьбу саморезов перед закручиванием.

Ветровая нагрузка на колпак 520×520 мм при скорости ветра 25 м/с составляет примерно 15-20 кг горизонтального усилия. Дымники 520х520 мм заводского изготовления рассчитаны на ветер до 30 м/с при правильном креплении в 4 точках.

Профессиональные кровельщики рекомендуют проверять крепления колпака дважды в год — весной после таяния снега и осенью после сезона штормов. Статистика показывает, что 70% срывов колпаков происходит из-за постепенного ослабления креплений, а не из-за разрушения самой конструкции. Своевременная подтяжка крепежа занимает 10-15 минут, но предотвращает потерю колпака стоимостью 2000-4000 рублей.

Смазка флюгера раз в год

Флюгер-дефлектор с вращающейся частью требует ежегодного обслуживания подшипника. Без смазки подшипник закисает за 2-3 года, флюгер перестаёт вращаться. Потеря подвижности снижает эффективность защиты от задувания на 60-80%.

Когда смазывать флюгер: оптимальное время — апрель-май после таяния снега. Подшипник очищен весенними дождями от пыли и сажи. До следующей зимы смазка успеет распределиться равномерно. Не смазывайте зимой — густая смазка на морозе работает плохо.

Какую смазку использовать:

• Силиконовая смазка в аэрозоле — лучший вариант, не боится температур -40 до +180°C
• Литол-24 — классическая густая смазка, держится дольше, но густеет на морозе
• WD-40 — только для первичной очистки, не для постоянной смазки
• Графитовая смазка — хороша для высоких температур, но пачкает руки

Технология смазки флюгера:

1. Поднимитесь на крышу, осмотрите флюгер на предмет повреждений
2. Очистите подшипник от грязи сухой тряпкой или щёткой
3. Если есть наледь или ржавчина — брызните WD-40, подождите 5 минут
4. Нанесите силиконовую смазку на ось вращения и в зазор подшипника
5. Прокрутите флюгер рукой 10-15 раз в разные стороны для распределения
6. Удалите излишки смазки тряпкой — не должно капать

Проверка качества смазки: флюгер должен вращаться от лёгкого толчка пальцем. Если требуется значительное усилие — смазки недостаточно или подшипник изношен. Хороший подшипник делает 3-5 полных оборотов от одного толчка, изношенный — менее 1 оборота.

Замена изношенного подшипника: если смазка не помогла, флюгер вращается с трудом — меняйте подшипник. Снимите флюгер полностью, выбейте старый подшипник молотком через деревянную проставку. Установите новый подшипник того же размера, набейте смазкой. Стоимость подшипника 150-300 рублей, работа 30-40 минут.

Что делать, если флюгер примёрз зимой и не вращается?

Не пытайтесь вращать силой — сломаете ось. Полейте тёплой водой +40-50°C из бутылки на подшипник. Лёд растает за 2-3 минуты. Затем вытрите насухо тряпкой и сразу нанесите силиконовую смазку. Она вытеснит остатки воды и защитит от повторного обмерзания. Если флюгер постоянно мёрзнет зимой — значит, смазки недостаточно или используется не морозостойкая. Перейдите на специальную морозостойкую силиконовую смазку с диапазоном -50 до +200°C.

Лайфхак с откидной крышкой

Колпак с откидной крышкой — удобное решение для регулярной чистки дымохода. Зонт поднимается на петлях без снятия всей конструкции. Доступ к трубе за 10 секунд вместо 10 минут на откручивание креплений. Особенно полезно при чистке ершом сверху вниз.

Конструкция откидного колпака: зонт крепится к одной из стоек на двух петлях. С противоположной стороны — защёлка или крючок для фиксации в закрытом положении. Открывается одной рукой, фиксируется в поднятом положении цепочкой длиной 20-30 см.

Преимущества откидной крышки:

• Чистка дымохода без снятия колпака — экономия времени 80%
• Быстрый осмотр состояния трубы — открыл, посмотрел, закрыл
• Удобное удаление гнёзд птиц весной — доступ за секунды
• Проверка тяги в отопительный сезон без демонтажа
• Не теряются крепёжные саморезы при снятии колпака

Где купить колпак с откидной крышкой: заказ у производителей по индивидуальным размерам. Стоимость на 500-800 рублей дороже обычного из-за петель и защёлки. Окупается за 2-3 года экономией времени на обслуживании. Альтернатива — доработка обычного колпака своими руками.

Самостоятельная доработка колпака:

1. Купите две дверные петли размером 40×25 мм из нержавейки
2. Отрежьте зонт от трёх стоек болгаркой, оставьте одну целой
3. Приварите или прикрутите петли к зонту и оставшейся стойке
4. На противоположной стороне установите крючок-защёлку
5. Прикрепите цепочку для фиксации зонта в открытом положении

Стоимость доработки своими руками: петли 200 рублей, крючок 50 рублей, цепочка 80 рублей. Работа 1-2 часа при наличии сварочного аппарата. Без сварки используйте заклёпки или болты М4 с гайками. Надёжность чуть ниже, но для лёгких колпаков достаточно.

Обслуживание откидного механизма: раз в год смазывайте петли силиконовой смазкой или литолом. Проверяйте надёжность защёлки — она должна держать зонт даже при ветре 15-20 м/с. Если защёлка слабая — усильте пружиной или замените на более мощную.

Ответы на частые вопросы

Самые популярные вопросы о колпаках на дымоход собраны в одном разделе. Короткие и понятные ответы на основе практического опыта и технических норм. Если не нашли свой вопрос — задайте специалисту при покупке колпака.

Нужен ли колпак на газовый котёл

Зависит от типа котла и температуры отходящих газов. Для старых котлов с КПД 70-85% и температурой дыма +150-250°C колпак полезен. Защищает от дождя, ветра, птиц. Для современных конденсационных котлов с КПД выше 90% колпак вреден.

Конденсационные котлы выдают дым температурой всего +60-90°C с влажностью 15-20%. Металлический колпак зимой охлаждается до -10-20°C. Водяной пар из дыма конденсируется на холодном металле, мгновенно замерзает. За 3-5 часов работы образуется ледяная пробка, перекрывающая выход дыма.

Что будет, если поставить колпак на конденсационный котёл:

• Обмерзание колпака за 3-5 часов при морозе -10-15°C
• Автоматическое отключение котла из-за блокировки дымохода
• Повторные запуски каждые 2-3 часа, увеличение расхода газа на 20-30%
• Риск отравления угарным газом при неисправности датчиков
• Потеря гарантии производителя котла

Производители газовых котлов Vaillant, Baxi, Ariston, Bosch в инструкциях 2023-2025 годов прямо запрещают установку колпаков на дымоходы конденсационных котлов. Нарушение снимает гарантийные обязательства. Используйте только штатные оголовки от производителя.

Когда колпак на газовый котёл можно ставить:

• Старый атмосферный котёл с КПД 70-80% и температурой дыма +180-250°C
• Котёл с принудительной тягой (турбированный) и горизонтальным выводом
• Кирпичная труба для нескольких приборов — колпак защищает кирпич от разрушения
• Регион с сильными ветрами, где возникает опрокидывание тяги

Альтернатива колпаку для современных котлов: используйте открытый защитный оголовок без зонта. Конструкция из трубы большего диаметра с боковыми отверстиями. Защищает от птиц, но не создаёт препятствий для выхода влажного дыма. Цена 800-1500 рублей.

По статистике сервисных центров 40% зимних отключений газовых котлов связаны с самовольной установкой колпаков владельцами. Люди не читают инструкцию, ставят колпак для красоты, затем вызывают мастера из-за частых остановок котла. Проверка показывает обмерзание колпака, его снимают — котёл работает нормально. Вызов мастера 2500-3500 рублей, снятие колпака 500 рублей.

Почему в Европе запрещают колпаки

В некоторых европейских странах действительно запрещены колпаки на дымоходы каминов и печей. Разрешены только на вентиляционные трубы. Основная причина — безопасность жильцов. Колпак ослабляет тягу, увеличивает риск отравления угарным газом.

Исторические предпосылки запрета: в 1970-1980-х годах в Германии, Австрии, Швейцарии фиксировались случаи отравления угарным газом в домах с колпаками на трубах. Расследования показали — колпак при определённых погодных условиях создаёт обратную тягу. Дым идёт в помещение вместо улицы.

Страны с полным или частичным запретом колпаков:

• Германия — запрет на колпаки для отопительных приборов с 1985 года
• Австрия — разрешены только специальные дефлекторы, прошедшие сертификацию
• Швейцария — запрет на зонтообразные колпаки, разрешены открытые конструкции
• Нидерланды — колпаки разрешены только для вентиляции, не для дымоходов

Технические причины запрета: колпак создаёт дополнительное сопротивление выходу дыма. При слабой тяге (высокое атмосферное давление, тёплая погода, ветер с определённой стороны) продукты сгорания не выходят полностью. Угарный газ CO не имеет запаха, человек засыпает и не просыпается.

Почему в России нет запрета: в СНиП нет прямого запрета на колпаки. Формулировка размытая — "конструкции, не препятствующие выходу дыма". Трактуется по-разному. На практике колпаки ставят массово, случаи отравления списывают на неисправность печи или котла, а не на колпак.

Европейская альтернатива колпакам:

• Дефлекторы открытого типа без зонта — только направляющие пластины
• Защитные сетки от птиц на срезе трубы без верхнего зонта
• Специальные керамические оголовки с сертификатом безопасности
• Увеличенная высота дымохода — выше зоны ветрового подпора

Стоит ли следовать европейским нормам в России: если используете газовый котёл с высоким КПД — однозначно да, колпак вреден. Для дровяной печи с хорошей тягой колпак безопасен при правильном расчёте размеров. Выбирайте конструкции с большими боковыми отверстиями и минимальным перекрытием выхода дыма.

Какой материал дольше служит

Медь служит дольше всех — 80-100 лет без замены. Покрывается благородной патиной, становится зеленоватой, но не ржавеет. Нержавеющая сталь на втором месте — 50-70 лет при качественном металле. Оцинковка с полимерным покрытием — 25-35 лет, простая оцинковка — 15-20 лет.

Сравнение срока службы материалов в реальных условиях:

Факторы, влияющие на долговечность колпака: климат вашего региона, агрессивность среды, качество установки. В сухом климате оцинковка живёт на 30-40% дольше. Во влажном приморском — в 1,5 раза меньше. Правильная установка с герметизацией продлевает срок службы на 20-25%.

Самая частая причина преждевременного выхода из строя — механические повреждения защитного покрытия при установке или чистке. Царапина глубиной 0,5 мм до металла становится очагом коррозии. За 3-5 лет ржавчина разъедает металл насквозь в этом месте.

Как продлить срок службы любого колпака: избегайте царапин при установке и чистке, используйте мягкие щётки из пластика или натуральной щетины. Подкрашивайте сколы и царапины термостойкой краской сразу после обнаружения. Проверяйте состояние покрытия раз в год весной.

Практика показывает: медный колпак за 100 лет эксплуатации не требует ремонта или замены. За это время оцинкованный колпак придётся менять 4-5 раз. Стоимость меди 12000-18000 рублей, оцинковки 2000-3000 рублей. Пять замен оцинковки = 10000-15000 рублей плюс работа по демонтажу и монтажу каждые 20 лет. Экономическая выгода меди становится очевидной при планировании на 50+ лет.

Сколько стоит колпак на трубу

Цена колпака зависит от материала, размера и сложности конструкции. Простой оцинкованный колпак для круглой трубы диаметром 150 мм стоит 800-1200 рублей. Медный колпак для кирпичной трубы 520×520 мм — 12000-18000 рублей. Средний ценовой диапазон 2000-4000 рублей за качественный колпак.

Ценовые категории колпаков:

• Бюджетные 800-1500 рублей — простая оцинковка без покрытия, круглые диаметром до 150 мм
• Средние 1500-3500 рублей — оцинковка с покрытием, дымники 510х510 мм и дымники 520х390 мм
• Выше среднего 3500-7000 рублей — нержавейка, дефлекторы, дымники 640х640 мм
• Премиум 7000-18000 рублей — медь, художественная ковка, индивидуальные размеры

Факторы, влияющие на цену:

• Материал — медь в 8-10 раз дороже оцинковки, нержавейка в 3-4 раза
• Размер — дымники 640х640 мм на 40-60% дороже стандартных 390×390 мм
• Покрытие — полиэстер +200 рублей, пурал +400 рублей к базовой цене
• Сложность — флюгер-дефлектор на 1000-1500 рублей дороже простого зонта
• Бренд — известные производители берут наценку 20-30% за имя

Стоимость установки: своими руками бесплатно, наём специалиста 1500-3000 рублей за работу. Если нужен подъёмник или альпинист — 5000-8000 рублей. Установка в составе чистки дымохода обходится дешевле — 2000-2500 рублей включая чистку.

Дополнительные расходы при покупке: крепёж (саморезы, хомут) 150-300 рублей, герметик термостойкий 200-400 рублей, доставка курьером 300-500 рублей по городу. При покупке уточняйте комплектацию — иногда крепёж идёт отдельно.

Где купить дешевле: напрямую у производителя на 15-25% дешевле, чем в магазине. Рынки стройматериалов дают скидку 10-15% при торге. Интернет-магазины дешевле офлайн на 5-10%, но доставка съедает экономию. Сезонные распродажи весной дают скидки до 20%.

Экономия без потери качества: дымники коричневые часто на 10-15% дешевле других цветов из-за популярности и массового производства. Стандартные размеры всегда дешевле индивидуальных на 30-40%. Простой четырёхскатный зонт надёжнее и дешевле сложных конструкций на 20-25%.

Можно ли сделать колпак самому

Можно, если умеете работать с металлом и имеете базовые инструменты. Простейший колпак из оцинковки делается за 3-4 часа. Стоимость материалов 500-800 рублей против 2000-3000 рублей за готовый. Экономия 60-70%, но требуется время и навыки.

Необходимые инструменты и материалы:

• Лист оцинковки 0,5-0,7 мм размером 1×1 метр — 300-450 рублей
• Ножницы по металлу или болгарка с диском для металла
• Киянка резиновая для гибки металла
• Дрель с свёрлами по металлу 3-4 мм
• Заклёпочник и заклёпки 3,2×8 мм — 50 штук за 100 рублей
• Угольник, линейка, маркер для разметки

Пошаговая инструкция изготовления простого колпака:

1. Измерьте трубу, добавьте по 40 мм с каждой стороны для юбки
2. Начертите развёртку зонта — четыре треугольника с углом 45-50° у вершины
3. Вырежьте заготовки ножницами по металлу
4. Согните зонт по линиям, соедините грани заклёпками или пайкой
5. Изготовьте юбку из полосы металла, согните по размеру трубы
6. Вырежьте четыре стойки длиной 150-200 мм, шириной 30-40 мм
7. Прикрепите стойки к зонту и юбке заклёпками
8. Просверлите отверстия в юбке для крепления к трубе

Сложности самостоятельного изготовления: точная разметка и ровная гибка металла требуют опыта. Первый колпак получается кривоватым, второй-третий — нормальные. Без листогиба тяжело согнуть ровные грани зонта. Соединение граней пайкой требует мощного паяльника 100+ Вт.

Альтернативы сложной гибке: купите готовый зонт-заготовку за 400-600 рублей, сделайте только юбку и стойки под свой размер. Общая стоимость 700-1000 рублей, работа 1-2 часа, результат аккуратнее. Подходит для тех, кто хочет сэкономить, но не имеет опыта жестяных работ.

Когда самодельный колпак не подходит: для дорогого дома с дизайнерской кровлей самоделка испортит внешний вид. Лучше купить готовый из качественных материалов. Для газового котла самодельный колпак может нарушить тягу из-за неточных размеров — безопаснее заводской с расчётом аэродинамики.

Можно ли сделать медный колпак самому?

Технически можно, но сложно и дорого. Медный лист 0,6 мм размером 1×1 м стоит 3500-5000 рублей. Медь мягче оцинковки, легче гнётся, но требует специальной пайки твёрдым припоем при температуре 700-800°C. Обычный паяльник не подойдёт, нужна газовая горелка. Без опыта испортите дорогой материал. Экономия получается минимальная — 2000-3000 рублей против 5-6 часов квалифицированной работы. Если хотите медный колпак — лучше закажите у жестянщика.

Что делать если колпак обмерзает

Обмерзание колпака — проблема газовых котлов с низкой температурой дыма и высокой влажностью. Конденсат замерзает при морозе -10-15°C, образуется ледяная пробка за 3-5 часов работы. Тяга пропадает, котёл отключается автоматикой безопасности.

Экстренные меры при обмерзании:

1. Отключите котёл, дождитесь остывания дымохода 20-30 минут
2. Поднимитесь на крышу с ведром тёплой воды +40-50°C
3. Полейте колпак водой, лёд растает за 2-3 минуты
4. Вытрите колпак насухо тряпкой, удалите остатки воды
5. Запустите котёл, проверьте тягу — дым должен выходить свободно

Временное решение на одну зиму: снимите колпак полностью, установите защитную сетку от птиц без зонта. Обмерзание прекратится, но верхняя часть трубы будет намокать от осадков. Весной установите правильный колпак или откажитесь от него навсегда.

Долгосрочные решения проблемы обмерзания:

• Замените колпак на конусный антиобледенительный с открытым верхом — нет зонта, нечему обмерзать
• Установите специальный оголовок для конденсационных котлов без перекрытия выхода
• Утеплите верхние 1,5-2 метра трубы базальтовой ватой 50 мм — меньше конденсата
• Увеличьте высоту трубы на 0,5-1 метр — выше зона обмерзания
• Используйте электрический нагревательный кабель 30-50 Вт на колпаке зимой

Профилактика обмерзания: перед зимой обработайте внутреннюю поверхность колпака гидрофобной силиконовой смазкой. Конденсат не задерживается на поверхности, стекает вниз не замерзая. Одной обработки хватает на 2-3 месяца. Стоимость баллона 300-400 рублей.

Когда обмерзание критично: если котёл отключается каждую ночь при морозе ниже -15°C — колпак не подходит для вашего типа отопления. Единственное решение — полный отказ от колпака или замена на специализированный для газовых котлов. Не мучайте себя ежедневными подъёмами на крышу.

Производители конденсационных котлов рекомендуют использовать двухконтурные дымоходы типа «труба в трубе» для регионов с температурой ниже -20°C. Внутренняя труба остаётся тёплой благодаря воздушной прослойке, конденсат не замерзает. Стоимость такого дымохода 8000-15000 рублей за комплект на высоту 5 метров, но проблема обмерзания решается навсегда без танцев с колпаками.

Как часто менять колпак

Зависит от материала и условий эксплуатации. Медный колпак служит 80-100 лет без замены. Нержавейка — 50-70 лет. Оцинковка с покрытием — 25-35 лет. Простая оцинковка — 15-20 лет. Самодельный из тонкого металла — 8-12 лет.

Признаки необходимости замены колпака:

• Сквозные дыры от коррозии диаметром более 5 мм
• Обширная ржавчина, покрывающая более 40% поверхности
• Деформация стоек — погнулись и не выправляются
• Прогнивший зонт — провисает, трещит при надавливании
• Разрушение креплений — юбка не держится на трубе

Когда ремонт ещё возможен: небольшие царапины, сколы краски, начальная ржавчина на 10-15% площади. Зачистите ржавчину металлической щёткой до чистого металла. Обработайте преобразователем ржавчины, покройте термостойкой краской. Продлите срок службы на 3-5 лет.

Факторы, сокращающие срок службы:

• Агрессивная среда (промзоны, морской климат) — минус 30-40% к сроку
• Использование некачественного крепежа — ржавые саморезы разрушают отверстия
• Отсутствие обслуживания — сажа удерживает влагу, ускоряет коррозию в 2 раза
• Механические повреждения — царапины становятся очагами коррозии

Планирование замены колпака: если колпаку оцинкованному 20 лет — присмотритесь к новому. Не ждите полного разрушения, когда куски металла падают в дымоход. Замена на исправном колпаке проще — крепления откручиваются нормально, не приходится высверливать.

Улучшение при замене: если меняете старый колпак, рассмотрите переход на более долговечный материал. Вместо оцинковки за 2500 рублей купите нержавейку за 4500 рублей. Переплата 2000 рублей, но следующая замена через 50 лет, а не через 25. За жизнь дома одна замена вместо трёх.

Можно ли отремонтировать прогнивший колпак пайкой?

Технически можно запаять небольшие дыры диаметром до 10 мм. Используйте кислотный флюс и мощный паяльник 100 Вт. Но прочность шва низкая — выдержит 1-2 года. Если дыра появилась, значит металл истончился по всей площади, скоро появятся новые. Ремонт оправдан только как временная мера до покупки нового колпака. Стоимость расходников для пайки 200-300 рублей, время работы 30-40 минут. Проще купить новый колпак за 2000-2500 рублей.

Нужна ли сетка-искрогаситель

Обязательна для дровяных печей и каминов в пожароопасных зонах. Искры из трубы долетают на 15-30 метров при сильном ветре. Могут поджечь сухую траву, деревянные постройки, соседнюю крышу. Сетка задерживает 95-98% искр, пропускает дым свободно.

Когда сетка-искрогаситель обязательна:

• Дом окружён лесом или сухой травой в радиусе 50 метров
• Рядом деревянные постройки — баня, сарай, беседка
• Соседние дома ближе 15 метров, есть риск попадания искр
• Кровля из горючих материалов — битумная черепица, ондулин
• Регион с частыми лесными пожарами летом

Параметры правильной сетки: ячейка 5-10 мм из нержавеющей стали. Меньше 5 мм — быстро забивается сажей, ухудшает тягу. Больше 10 мм — пропускает крупные угли. Толщина проволоки 0,8-1,2 мм, тоньше прогорает за 2-3 года.

Недостатки сетки-искрогасителя:

• Забивается сажей за 3-4 месяца активной топки, требует чистки
• Ослабляет тягу на 5-10% даже в чистом состоянии
• Прогорает от высокой температуры через 5-8 лет, требует замены
• Зимой покрывается инеем от конденсата, частично перекрывает выход

Альтернативы сетке для защиты от искр: увеличьте высоту трубы на 1-1,5 метра — искры остывают в полёте, падают золой. Установите искрогасительную насадку из перфорированного металла с отверстиями 8-12 мм. Используйте дефлектор со встроенным искрогасителем — комбинированное решение.

Когда сетка не нужна: газовый котёл не даёт искр, сетка бесполезна и вредна. Дом в городской застройке с негорючими кровлями вокруг — риск пожара минимален. Регион с обильными осадками, почва влажная 8-9 месяцев в году — искры гаснут мгновенно.

Обслуживание сетки-искрогасителя: чистите каждые 3-4 месяца металлической щёткой. Снимайте сетку раз в год, замачивайте в мыльной воде, прочищайте ячейки. Проверяйте целостность проволоки — прогоревшую сетку меняйте немедленно. Стоимость замены сетки 300-500 рублей.

Какой угол наклона лучший

Оптимальный угол наклона скатов зонта — 45-55 градусов. При таком угле снег съезжает сам при толщине 3-5 см, вода стекает быстро, не задерживается. Дым выходит свободно через боковые отверстия высотой 120-150 мм. Это универсальный вариант для 90% случаев.

Влияние угла наклона на работу колпака:

Как измерить угол наклона готового колпака: приложите транспортир к грани зонта, измерьте угол между гранью и горизонталью. Если транспортира нет — измерьте высоту зонта и ширину основания. Разделите высоту на половину ширины, умножьте на 57 — получите угол в градусах.

Ошибки с углом наклона: плоский зонт 10-20° накапливает снег весом до 20 кг, стойки деформируются за одну зиму. Слишком крутой 70-80° создаёт высокую конструкцию 300-350 мм, ловит ветер как парус, расшатывает крепления за 2-3 года.

Региональные особенности выбора угла: для Сибири и Урала с обильными снегопадами выбирайте 50-60°. Для южных регионов с редким снегом подойдёт 35-45°. Для средней полосы универсальный 45-55° работает отлично круглый год.

Связь угла наклона и высоты колпака: при угле 45° высота зонта равна половине ширины основания. Для трубы 400×400 мм высота зонта 200 мм. При угле 55° высота 240 мм. Чем круче угол, тем выше конструкция, тем сильнее парусность.

Можно ли один колпак на две трубы

Можно, если трубы расположены рядом с расстоянием между ними не более 150-200 мм. Изготавливается специальный колпак с двумя отверстиями в юбке под каждую трубу. Зонт общий, защищает обе трубы одновременно. Экономия 30-40% по сравнению с двумя отдельными колпаками.

Требования для общего колпака на две трубы:

• Трубы одинаковой высоты — разница не более 50 мм
• Расстояние между трубами 100-200 мм максимум
• Обе трубы одного назначения — дым или вентиляция, не смешивать
• Трубы примерно одного диаметра — разница не более 30%

Конструкция двойного колпака: юбка прямоугольная или квадратная, охватывает обе трубы. В юбке два отверстия под каждую трубу. Зонт общий, размером на 150-200 мм больше габарита труб. Стойки усиленные 8-10 мм, выдерживают увеличенную нагрузку от снега.

Стоимость двойного колпака: на заказ у производителя 4000-6500 рублей в зависимости от размера. Два отдельных колпака стоят 2500×2 = 5000 рублей. Экономия 500-1500 рублей плюс более эстетичный внешний вид — одна конструкция вместо двух.

Недостатки общего колпака:

• Сложнее установка — нужно точно совместить два отверстия с трубами
• При ремонте одной трубы приходится снимать весь колпак
• Если трубы разной высоты — колпак перекашивается, теряет устойчивость
• Больший вес 8-12 кг требует усиленных креплений

Когда общий колпак не подходит: трубы разного назначения — дымоход и вентиляция. Дым может затягиваться в вентканал, попадать обратно в дом. Трубы на расстоянии более 250 мм — колпак получается огромный, неустойчивый. Разная высота труб более 100 мм — невозможно нормально закрепить.

Альтернатива общему колпаку: поставьте два отдельных дымника Модерн одинакового дизайна. Выглядит симметрично и аккуратно. Стоимость чуть выше, но каждую трубу можно обслуживать независимо. При поломке одного колпака не нужно заказывать нестандартный двойной на замену.

Можно ли объединить три трубы под один колпак?

Технически возможно, но практически нецелесообразно. Конструкция получается громоздкая размером 800×600 мм и более, весом 15-20 кг. Парусность огромная, при ветре 20 м/с создаётся нагрузка 40-50 кг на крепления. Стоимость такого колпака на заказ 8000-12000 рублей против 6000-7500 рублей за три отдельных. Экономии нет, проблем много. Используется только в исключительных случаях для кирпичных дымоходов старых зданий, где три канала идут в одной трубе.

Заключение и чек-лист

Правильный выбор и установка колпака обеспечивает надёжную защиту дымохода на 25-50 лет. Основные принципы: колпак должен соответствовать типу отопления, климату региона, размерам трубы. Не экономьте на материале — разница 500-1000 рублей окупается долговечностью.

Чек-лист перед покупкой колпака:

1. Измерьте точные размеры трубы — длину, ширину, диаметр
2. Определите тип отопления — дрова, газ старый, газ новый
3. Оцените климат — снегопады, ветра, влажность
4. Выберите материал — оцинковка для 15-25 лет, нержавейка для 50-70 лет
5. Рассчитайте размер колпака — на 80-100 мм больше трубы с каждой стороны
6. Проверьте угол наклона зонта — оптимально 45-55°
7. Уточните необходимость сетки-искрогасителя для дровяной печи

Чек-лист при установке колпака:

1. Проверьте комплектацию — юбка, зонт, стойки, крепёж
2. Осмотрите колпак на царапины и повреждения покрытия
3. Примерьте колпак на трубу перед сверлением отверстий
4. Используйте нержавеющий крепёж — саморезы 50-60 мм или хомут
5. Загерметизируйте стыки термостойким герметиком
6. Проверьте надёжность — колпак не должен качаться более 2-3 мм
7. Растопите печь, убедитесь в нормальной тяге

График обслуживания колпака:

• Каждые 3-4 месяца — чистка от сажи для дровяных печей
• После снегопада более 15 см — проверка и удаление снега
• После ураганного ветра 20+ м/с — проверка креплений
• Раз в год весной — смазка флюгера, общий осмотр
• Каждые 5-7 лет — обновление герметизации стыков

Когда обращаться к специалисту: если нет опыта работы на крыше — доверьте установку профессионалам. Стоимость 1500-3000 рублей избавит от риска падения. Если колпак обмерзает каждую зиму — вызовите специалиста для диагностики системы отопления. Проблема может быть не в колпаке, а в недостаточной тяге дымохода.

Помните: колпак защищает дымоход, а дымоход защищает ваш дом и безопасность семьи. Не экономьте на качестве установки и материалов. Потратьте время на правильный выбор сейчас — избежите проблем и переделок на десятилетия вперёд.

Терминология: разница между дымником, флюгаркой, колпаком и дефлектором

В профессиональной среде и строительной документации все названия крышки на дымоход используются как синонимы, но между ними существуют технические различия. Понимание этих нюансов поможет правильно сформулировать запрос при покупке и получить именно ту конструкцию, которая нужна для вашей отопительной системы.

Дымник — это общее, универсальное название для любого защитного устройства, устанавливаемого на верхушку дымоходной трубы. Термин происходит от слова «дым» и используется в русском языке с XIX века. Согласно словарю Ожегова, дымник определяется как «верхняя часть дымовой трубы с защитным колпаком».

В современном строительстве термин «дымник» закреплен в ГОСТ 52953-2008 «Системы дымоудаления. Общие требования» как стандартное обозначение защитного оголовка дымохода.

Колпак и зонт — народные названия, которые описывают внешний вид конструкции. Эти термины используются в разговорной речи и обозначают простейшие защитные устройства без функции усиления тяги. Колпаком обычно называют четырехскатную или двускатную конструкцию, зонтом — конусную форму для круглых труб.

Флюгарка — специализированное название для дымника, оснащенного вращающимся флюгером. По словарю Ожегова, флюгарка — это «металлический колпак с флюгером на дымовой трубе». Флюгер выполняет декоративную функцию и показывает направление ветра. По защитным свойствам флюгарка идентична обычному дымнику.

Дефлектор — это единственный термин, который обозначает не просто защитную крышку, а аэродинамическое устройство для усиления тяги. Дефлектор работает по принципу создания зоны разрежения воздуха при обтекании препятствия ветром. Существует несколько типов дефлекторов:

• Дефлектор ЦАГИ — разработан Центральным аэрогидродинамическим институтом, усиливает тягу на 20-25%
• Дефлектор Григоровича — классическая конструкция для твердотопливных печей, эффективность 15-18%
• Турбо-дефлектор — вращающаяся турбина, увеличивает тягу в 3-4 раза
• Дефлектор Вольперта-Григоровича — модифицированная версия с дополнительным диффузором

Ключевое отличие дефлектора от простого колпака — наличие специальных аэродинамических элементов: диффузора, обратного конуса и цилиндрического корпуса, которые создают эффект подсоса дымовых газов.

Откуда появился термин «дефлектор»?

Слово «дефлектор» происходит от латинского deflecto — «отклоняю». В технике дефлектором называют любое устройство, изменяющее направление потока газа или жидкости. Применительно к дымоходам термин впервые использован в СССР в 1930-х годах при разработке систем вентиляции промышленных объектов.

Таблица синонимов и их особенностей

Для наглядного сравнения всех терминов мы систематизировали их характеристики в таблице. Это поможет быстро определить, какое название использовать при заказе конкретной конструкции.

Важно: при заказе Дымники Строй Макс или другой готовой продукции уточняйте у производителя, предусмотрена ли в конструкции функция усиления тяги. Визуально отличить простой колпак от дефлектора можно по наличию цилиндрического корпуса и дополнительных аэродинамических элементов.

Все термины взаимозаменяемы в быту, но для технической документации и профессионального общения рекомендуется использовать точные определения: дымник для общего обозначения, колпак для простых защитных конструкций, дефлектор для устройств с усилением тяги.

Колпак на трубу дымохода для улучшения тяги: как это работает

Основная задача колпака на трубу дымохода для лучшей тяги — не просто защитить от осадков, а создать условия для более эффективного удаления продуктов горения. Правильно спроектированный дефлектор использует энергию ветра для создания разрежения на выходе из трубы, что усиливает естественную тягу отопительной системы на 15-20% и более.

Физический принцип усиления тяги

Работа дефлектора основана на эффекте Бернулли — фундаментальном законе аэродинамики, согласно которому при увеличении скорости потока газа его давление снижается. Когда ветер обтекает препятствие (колпак дефлектора), скорость воздушного потока увеличивается, давление падает, и образуется зона разрежения.

Процесс усиления тяги происходит в четыре этапа:

1. Столкновение с препятствием: Дымовой поток, выходящий из трубы, упирается в защитный козырек дефлектора
2. Скольжение по поверхности: Газы скользят по внутренней криволинейной поверхности колпака, их скорость увеличивается
3. Подсос потока: Обтекание препятствия внешним ветром создает дополнительное разрежение, которое буквально «высасывает» дым из трубы
4. Образование вихрей: В зоне пониженного давления за дефлектором образуются вихревые потоки, усиливающие эффект подсоса

Согласно исследованиям ЦАГИ (Центрального аэрогидродинамического института имени Жуковского), правильно рассчитанный дефлектор увеличивает тягу на 15-25% при скорости ветра от 5 м/с и на 30-40% при скорости 10 м/с и выше.

Критически важный момент: дефлектор эффективен только при наличии ветра. В безветренную погоду он работает как обычный защитный колпак. Однако в 90% случаев даже минимальное движение воздуха (1-3 м/с) создает заметный эффект усиления тяги.

Типы колпаков по влиянию на тягу

Не все конструкции колпаков одинаково влияют на тягу дымохода. Существует четкая классификация по степени воздействия на аэродинамику дымоудаления.

При выборе колпака на трубу дымохода для лучшей тяги учитывайте три параметра: высоту дымохода (чем ниже труба, тем важнее дефлектор), тип отопления (для газовых котлов дефлекторы запрещены), климатические условия (в ветреных регионах эффективность выше).

Почему турбо-дефлектор настолько эффективнее обычного?

Турбо-дефлектор — это единственная активная система усиления тяги. Его вращающаяся турбина создает центробежную силу, которая буквально «выкачивает» дым из трубы независимо от направления ветра. Даже при скорости ветра 0,5 м/с турбина начинает вращаться и создавать разрежение. Обратная сторона — высокая цена (от 8 000 ₽) и необходимость периодической смазки подшипников.

Для стандартных частных домов с правильно рассчитанной высотой дымохода (5-7 метров) достаточно классического дефлектора с эффективностью 15-20%. Турбо-дефлекторы оправданы только при критических проблемах с тягой или невозможности увеличить высоту трубы.

Из чего состоит крышка на дымоход: конструкция и элементы

Крышка на дымоход — это не просто металлический козырек, а сложная инженерная конструкция, состоящая из нескольких функциональных элементов. Каждая деталь выполняет конкретную задачу: одни защищают от осадков, другие усиливают тягу, третьи обеспечивают надежное крепление к трубе. Понимание устройства колпака поможет выбрать оптимальную конструкцию и правильно установить её.

Основные элементы конструкции

Стандартная крышка на дымоход состоит из трех обязательных компонентов, без которых конструкция не будет выполнять свои функции. Рассмотрим каждый элемент детально.

Защитный зонтик (козырек)

Верхняя часть конструкции, которая непосредственно защищает трубу от попадания осадков внутрь дымохода. Изготавливается из листового металла толщиной 0,6-0,8 мм. Форма козырька может быть различной: конус, пирамида, двускатная или четырехскатная крыша. Критически важный параметр — угол наклона скатов должен составлять минимум 40 градусов, иначе зимой на колпаке будет скапливаться снег, создавая дополнительную нагрузку до 15-20 кг на конструкцию.

Фартук-капельник (кожух)

Нижняя часть дымника, которая надевается на трубу и служит основанием для всей конструкции. Фартук выполняет три функции: отводит стекающие с козырька водные потоки в сторону от кладки, служит ребром жесткости конструкции, предотвращая деформацию при ветровых нагрузках, и обеспечивает надежное крепление к дымоходу. Размер фартука должен превышать сечение трубы на 4-5 мм с каждой стороны для свободной посадки.

Кронштейны (стойки)

Вертикальные или наклонные элементы, соединяющие защитный зонтик с фартуком-основанием. Количество кронштейнов зависит от размера и веса конструкции: для дымников 510х510 мм достаточно 4 стоек, для дымников 640х640 мм требуется 6-8 штук. Кронштейны изготавливаются из того же материала, что и основная конструкция, для обеспечения одинакового коэффициента теплового расширения.

Дополнительные функциональные элементы

Помимо базовой конструкции, крышка на дымоход может комплектоваться дополнительными элементами, которые повышают эффективность и долговечность системы.

• Экран (отражатель) — дополнительная пластина, устанавливаемая под колпаком на расстоянии 3-4 мм от края. Предотвращает задувание ветра внутрь дымохода при сильных порывах. Особенно важен для дефлекторов типа ЦАГИ.
• Пластина-второе дно — горизонтальная перегородка, устанавливаемая между кронштейнами. Обязательна для печей и каминов на дровах или угле. Материал: оцинковка толщиной 0,8-1 мм для обычных печей, медь или нержавейка для каминов с температурой дымовых газов выше 400°C. Предохраняет от прогорания основного козырька, предотвращает образование конденсата внутри колпака, защищает от образования сосулек зимой.
• Искроуловитель — металлическая сетка с ячейкой 3-5 мм, устанавливаемая по периметру под козырьком. Обязательный элемент для дровяных печей и каминов. Задерживает вылетающие искры, предотвращая возгорание кровли. По статистике, искроуловители снижают риск пожара от искр на 85-90%.
• Сетка от птиц — защита от проникновения птиц, листьев и крупного мусора в дымоход. Важное ограничение: размер ячейки должен быть не менее 5 мм. При меньшем размере зимой сетка обмерзает, полностью перекрывая выход дыма, что может привести к отравлению угарным газом.
• Вентиляционный канал — зазор или специальные отверстия в конструкции фартука для отвода конденсата. Особенно важен для газовых и дизельных котлов, где конденсат образуется постоянно из-за низкой температуры дымовых газов (120-150°C).
• Капельник — отогнутый наружу край фартука, направляющий стекающую воду в сторону от трубы. Выступ капельника должен составлять минимум 20 мм, для регионов с высокой влажностью (Санкт-Петербург, Ленинградская область) — 60 мм.

По данным СНиП 41-01-2003, расстояние от среза дымоходной трубы до нижнего края защитного козырька должно составлять минимум 100 мм. Это обеспечивает достаточный световой проем для свободного выхода дымовых газов и предотвращает ухудшение тяги.

Специализированные элементы для дефлекторов

Если крышка на дымоход выполняет функцию усиления тяги (дефлектор), в её конструкцию входят дополнительные аэродинамические элементы.

Где D — внутренний диаметр дымоходной трубы в миллиметрах.

Почему для разных элементов дефлектора используется разная толщина металла?

Толщина металла выбирается исходя из механической нагрузки и требований к аэродинамике. Цилиндрический корпус и диффузор испытывают максимальное давление ветра, поэтому изготавливаются из металла 0,8 мм. Обратный конус и кольцевые отбои не несут силовой нагрузки, их задача — изменять направление воздушного потока, поэтому достаточно 0,6 мм. Это позволяет снизить общий вес конструкции на 20-25% без потери прочности.

Системы крепления

Надежность фиксации крышки на дымоходе критически важна для безопасности. Падение колпака в трубу полностью перекрывает дымоход, что приводит к отравлению угарным газом.

Существует три основных способа крепления:

1. Механический крепеж — саморезы или дюбели, вкручиваемые через фартук в стенки трубы. Для кирпичных труб используются саморезы 6×60 мм с пластиковыми дюбелями, для металлических — саморезы по металлу 4,2×16 мм. Минимальное количество точек крепления — 4 шт по периметру с шагом 15 мм.
2. Металлический хомут — стальная лента с натяжным механизмом, обжимающая фартук вокруг трубы. Используется как дополнительная фиксация поверх саморезов. Ширина хомута должна быть не менее 20 мм, толщина металла — 0,8-1 мм.
3. Распорные лапки — внутренние упоры, которые устанавливаются внутрь трубы и распираются винтовым механизмом. Применяются редко, в основном для круглых металлических труб диаметром 100-200 мм, где невозможно просверлить отверстия.

Для максимальной надежности рекомендуется комбинированное крепление: 4 самореза + хомут. Это обеспечивает устойчивость конструкции при ветровых нагрузках до 25 м/с, что соответствует 9 баллам по шкале Бофорта (сильный шторм).

При выборе готовых конструкций, таких как дымники 520х520 мм или дымники коричневые, обращайте внимание на наличие всех перечисленных элементов. Полнокомплектная конструкция должна включать: козырек с углом наклона 40°+, фартук с капельником, минимум 4 кронштейна, отверстия для крепежа диаметром 5-6 мм, хомут в комплекте поставки.

Виды крышек для дымохода по форме и конструкции

Крышки на дымоход классифицируются по нескольким параметрам: форме защитного козырька, материалу изготовления, наличию дополнительных функциональных элементов и способу усиления тяги. Выбор конкретного типа конструкции зависит от формы дымоходной трубы, типа отопительной системы, климатических условий региона и архитектурного стиля здания.

Основная классификация ведется по форме козырька, так как именно этот элемент определяет эффективность защиты от осадков, способность к самоочищению от снега и общий внешний вид конструкции. Неправильно подобранная форма может привести к скоплению снега массой до 20-25 кг, что создает критическую нагрузку на крепления.

По статистике строительных компаний, в России 65% колпаков на дымоход имеют четырехскатную форму, 25% — двускатную, 8% — конусную и только 2% — декоративные формы (готика, пагода, модерн). Это связано с оптимальным соотношением цены, функциональности и простоты монтажа четырехскатных конструкций.

Классификация по форме козырька

Форма защитного козырька — это не только эстетический элемент, но и важный функциональный параметр, влияющий на эффективность защиты и срок службы дымохода. Рассмотрим все распространенные типы с их техническими характеристиками.

Для стандартных кирпичных труб прямоугольного сечения оптимальный выбор — четырехскатная конструкция. Она обеспечивает равномерный сход снега, имеет привлекательный внешний вид и широко представлена на рынке. Популярные размеры: дымники 520х390 мм для прямоугольных труб и квадратные варианты для симметричных дымоходов.

Для круглых металлических дымоходов (сэндвич-трубы газовых и дизельных котлов) используйте только конусные колпаки. Они создают минимальное сопротивление ветру и не нарушают работу принудительной тяги котла.

Почему плоские колпаки не рекомендуются для жилых домов?

Плоские крышки с углом наклона менее 15° не обеспечивают самоочищение от снега. Зимой на них скапливается снежная масса, которая при температуре около 0°C превращается в плотный наст. Вес снега достигает 15-25 кг, создавая критическую нагрузку на кронштейны. Весной при таянии вода не стекает в стороны, а через микротрещины проникает внутрь колпака, вызывая коррозию. Срок службы плоских конструкций в 3-4 раза короче наклонных.

Выбор формы в зависимости от региона

Климатические условия региона критически влияют на выбор формы козырька. Для правильного выбора учитывайте три параметра: среднее количество осадков, максимальную снеговую нагрузку и среднюю скорость ветра.

• Северо-Западный регион (Санкт-Петербург, Ленинградская область): Четырехскатные или двухскатные с углом 45° и более. Влажный тяжелый снег требует крутых скатов.
• Центральная Россия (Москва, Московская область): Четырехскатные с углом 40-45°. Оптимальный баланс между защитой от снега и ветроустойчивостью.
• Южные регионы: Подходят любые формы, включая плоские с углом 20-25°. Снеговая нагрузка минимальна, важнее защита от дождя.
• Сибирь и Урал: Четырехскатные с углом 50-60°. Экстремальная снеговая нагрузка требует максимально крутых скатов.
• Прибрежные и степные регионы: Низкопрофильные конусные или двухскатные. Сильные ветры требуют минимальной парусности.

Если вы выбираете декоративные формы (пагода, готика, дымники Модерн), обязательно проконсультируйтесь с инженером-проектировщиком. Эти конструкции имеют повышенную парусность и требуют усиленного крепления с дополнительными точками фиксации.

Специальные конструкции

Помимо стандартных форм козырьков, существуют специализированные конструкции, разработанные для решения конкретных технических задач: усиления тяги, защиты от обратной тяги, адаптации к нестандартным условиям эксплуатации. Эти колпаки стоят дороже обычных, но обеспечивают значительно лучшие эксплуатационные характеристики.

Дефлектор с открытым соплом

Специализированная конструкция для пиролизных и газовых котлов, где температура дымовых газов низкая (80-150°C) и используется принудительная тяга. Конструктивно представляет собой конусный колпак с широким открытым выходным отверстием диаметром 70-80% от диаметра трубы.

Принцип работы

Не создает дополнительного сопротивления выходу газов, обеспечивая свободную циркуляцию. Конденсат свободно стекает по внутренней поверхности, промывая стенки от кислотных отложений.

Применение

Обязателен для конденсационных котлов с КПД выше 90%, пиролизных установок, газовых котлов мощностью до 50 кВт

Запрещено устанавливать

На дровяные печи и камины (не защищает от искр), на твердотопливные котлы (недостаточная защита от осадков)

Стоимость

2 500-6 000 ₽

Дефлектор с защитной сеткой

Усиленная конструкция для дровяных печей, каминов и твердотопливных котлов. Оснащается металлической сеткой с ячейкой 5-8 мм, установленной по периметру под козырьком. Двойная функция: защита от вылета искр (снижение пожароопасности на 85%) и защита от проникновения птиц и крупного мусора.

Критическое ограничение: размер ячейки строго 5 мм и более. При меньшем размере зимой образуется наледь, полностью перекрывающая дымоход за 2-3 часа работы печи при температуре воздуха ниже -10°C.

Поворотный дефлектор (флюгер-дефлектор)

Вращающаяся конструкция, которая автоматически поворачивается по направлению ветра, постоянно располагая открытую сторону с подветренной стороны. Установлена на подшипниковом узле, обеспечивающем свободное вращение на 360 градусов.

Турбо-дефлектор (ротационный)

Самая эффективная конструкция для усиления тяги. Состоит из неподвижного основания и вращающейся турбины с лопастями. Турбина вращается от энергии ветра, создавая активный подсос дымовых газов из трубы за счет центробежной силы.

• Эффективность: Увеличивает тягу в 3-4 раза (300-400%) даже при минимальном ветре 0,5 м/с
• Независимость от направления: Работает при любом направлении ветра, не требует поворотного механизма
• Критические условия: Решает проблему тяги при невозможности увеличить высоту дымохода или при длинных горизонтальных участках
• Недостатки: Высокая цена (8 000-18 000 ₽), шум при вращении турбины (30-40 дБ), необходимость смазки подшипников каждые 6 месяцев, возможно обмерзание лопастей при температуре ниже -25°C

Турбо-дефлекторы особенно эффективны для бань и саун, где дымоход имеет высоту всего 2-3 метра от печи. В таких условиях естественной тяги недостаточно, а турбо-дефлектор компенсирует малую высоту трубы, обеспечивая стабильную работу печи.

Н-образный дефлектор

Промышленная конструкция, где дымовая труба проходит сквозь горизонтальный цилиндр. Ветер, обтекая цилиндр, создает эжекцию (подсос) в торцевых отверстиях, усиливая тягу на 15-20% независимо от направления ветра.

Применяется в основном на промышленных объектах, котельных, производственных зданиях. Для частных домов используется редко из-за сложности монтажа и непривлекательного внешнего вида.

Дефлектор-искрогаситель

Комбинированная конструкция для бань, саун и домов с кровлей из горючих материалов (деревянная черепица, мягкая кровля, камыш). Сочетает стандартный дефлектор с двухступенчатой системой гашения искр: первичная сетка с ячейкой 5 мм под козырьком и вторичная сетка с ячейкой 3 мм в средней части конструкции.

Эффективность гашения искр достигает 95-98%, что критически важно для деревянных и легковоспламеняющихся кровель. Обязателен для установки в регионах с повышенной пожароопасностью и там, где расстояние от дымохода до горючих элементов кровли менее 1,5 метров.

Какую специальную конструкцию выбрать для конкретной ситуации?

Выбирайте турбо-дефлектор, если: высота дымохода менее 5 метров, есть длинные горизонтальные участки, дым периодически идет в помещение, печь «не хочет» разгораться.

Выбирайте дефлектор с сеткой, если: используете дровяную печь или камин, кровля выполнена из горючих материалов, дом расположен рядом с лесом.

Выбирайте открытое сопло, если: используете газовый или пиролизный котел, температура дымовых газов ниже 150°C, есть принудительная тяга.

Выбирайте поворотный дефлектор, если: направление ветра в вашем регионе постоянно меняется, стандартный дефлектор не обеспечивает стабильной тяги.

Материалы изготовления крышек на дымоход

Материал изготовления крышки на дымоход определяет три критически важных параметра: срок службы конструкции, устойчивость к температурным воздействиям и стоимость. Неправильный выбор материала приводит к преждевременному разрушению колпака, что оставляет дымоход незащищенным и может вызвать серьезные повреждения кирпичной кладки.

При выборе материала учитывайте четыре фактора: максимальную температуру дымовых газов вашей системы отопления, климатические условия региона (влажность, перепады температур), агрессивность внешней среды и выделенный бюджет. Для разных условий эксплуатации оптимальны разные материалы.

Согласно исследованиям института строительной физики, в условиях высокой влажности (Санкт-Петербург, прибрежные регионы) простая оцинковка без полимерного покрытия начинает корродировать уже через 8-12 месяцев эксплуатации. В сухом климате (южные регионы, степи) срок службы увеличивается до 3-4 лет.

Выбор материала по типу отопления

Температура дымовых газов различается в зависимости от типа топлива и конструкции отопительного прибора. Это критический параметр для выбора материала крышки.

Дровяные печи и камины (400-600°C)

Рекомендуемые материалы: нержавеющая сталь AISI 304/316, медь. Оцинковка с полимером допустима только при установке пластины-второго дна из нержавейки. Простая оцинковка прогорит за 1-2 сезона.

Твердотопливные котлы (250-400°C)

Оптимально: цинк-титан, нержавеющая сталь, оцинковка с термостойким покрытием (Пурал, Пластизол). Выбор зависит от бюджета и эстетических предпочтений.

Газовые котлы (120-180°C)

Достаточно оцинковки с полимерным покрытием. Высокотемпературные материалы избыточны. Важно: обязателен отвод конденсата, так как кислотная среда агрессивна к металлу.

Пиролизные котлы (80-150°C)

Оцинковка с покрытием, алюминий. Низкая температура не требует дорогих жаропрочных материалов.

Вентиляционные каналы (без нагрева)

Любые материалы, включая алюминий. Выбор зависит от эстетики и бюджета.

Особенности эксплуатации разных материалов

Медь — единственный материал, который со временем становится привлекательнее. Через 3-5 лет эксплуатации на поверхности образуется патина (окисел зеленоватого цвета), которая защищает металл от дальнейшей коррозии. Медные колпаки не требуют обслуживания и сохраняют герметичность весь срок службы. Единственный недостаток — высокая цена и риск кражи (медь — ценный металл).

Цинк-титан объединяет лучшие свойства цинка (коррозионная стойкость) и титана (прочность). Добавление меди (0,08-1%) повышает пластичность материала, что важно при изготовлении сложных форм. Цинк-титановые колпаки широко используются в Европе как оптимальное соотношение цены, долговечности и эстетики.

Нержавеющая сталь марки AISI 304 содержит 18% хрома и 8% никеля, что обеспечивает устойчивость к коррозии при температуре до 800°C. Марка AISI 316 дополнительно содержит молибден (2-3%), повышающий устойчивость к агрессивным средам (морская вода, промышленные загрязнения). Для прибрежных регионов рекомендуется именно AISI 316.

Почему простая оцинковка так быстро ржавеет?

Оцинковка — это стальной лист, покрытый слоем цинка толщиной 15-25 микрон. Цинк защищает сталь от коррозии, жертвуя собой (анодная защита). Проблема в том, что при высокой температуре (выше 250°C) цинк начинает интенсивно окисляться и испаряться. Через 1-2 сезона цинковый слой истончается до критического уровня, сталь оголяется и начинает ржаветь. Полимерное покрытие защищает цинк от окисления, продлевая срок службы в 5-10 раз.

Рекомендации по регионам

Климатические условия существенно влияют на долговечность материалов. Влажность, перепады температур, агрессивность атмосферы (промышленные выбросы, морская соль) ускоряют коррозию.

• Санкт-Петербург и Ленинградская область: Медь, цинк-титан, нержавеющая сталь AISI 316. Высокая влажность требует максимально коррозионно-стойких материалов. Оцинковка с полимером — минимальный стандарт, простая оцинковка недопустима.
• Прибрежные регионы (Балтика, Черное море): Нержавейка AISI 316 с молибденом, медь. Морская соль крайне агрессивна к металлам. Обычная нержавейка AISI 304 корродирует за 5-7 лет.
• Промышленные города: Нержавеющая сталь, цинк-титан с защитным покрытием. Выбросы SO₂ и NOₓ образуют кислоты при взаимодействии с влагой, ускоряя коррозию.
• Сухой континентальный климат: Подходят все материалы, включая оцинковку с полимером. Низкая влажность замедляет коррозию.
• Северные регионы: Нержавеющая сталь, медь. Экстремальные перепады температур (от -40°C до +30°C) требуют материалов с высокой морозостойкостью.

Виды защитных покрытий

Защитное полимерное покрытие наносится на оцинкованную сталь для продления срока службы и придания эстетического вида. Тип покрытия определяет устойчивость к ультрафиолету, механическим повреждениям, перепадам температур и общую долговечность конструкции.

Современные покрытия представляют собой многослойную систему: слой цинка (анодная защита) + грунт (адгезия) + полимерный слой (защита от внешних воздействий) + защитный лак (от UV-излучения). Толщина полимерного слоя варьируется от 25 до 200 микрон в зависимости от типа покрытия.

Детальные характеристики покрытий

Пурал (Pural) — полиуретановое покрытие на основе полиамида. Разработано финской компанией Ruukki специально для северных климатических условий. Содержит UV-стабилизаторы, предотвращающие выцветание. Рекомендуется для Санкт-Петербурга, Ленинградской области и других регионов с высокой влажностью. Выдерживает экстремальные перепады температур без растрескивания.

Пластизол (Plastisol) — самое толстое покрытие (до 200 микрон) на основе поливинилхлорида (PVC). Имеет характерную текстурированную поверхность, напоминающую кожу. Уникальное свойство — способность к самовосстановлению: при нагреве на солнце мелкие царапины "затягиваются". Критический недостаток — низкая термостойкость (до 80°C), поэтому не подходит для дровяных печей и каминов.

Полиэстер (Polyester) — самое распространенное и бюджетное покрытие. Тонкий слой (25-30 микрон) обеспечивает базовую защиту, но быстро покрывается царапинами при монтаже. Через 5-7 лет глянец тускнеет, через 10 лет начинается выцветание. Оптимален для временных конструкций или регионов с низкой солнечной активностью.

Лабораторные испытания показали, что при идентичных условиях эксплуатации (влажность 80%, температурные циклы -30/+40°C, UV-облучение) срок службы Пурала в 2,5 раза превышает полиэстер и в 1,5 раза — пластизол. Через 15 лет эксплуатации Пурал сохраняет 95% первоначального цвета, полиэстер — только 60%.

Цветовая палитра и выбор оттенка

Все полимерные покрытия доступны в цветах по шкале RAL (стандарт из 213 оттенков). Наиболее популярные цвета для дымников:

• RAL 8017 (шоколадно-коричневый) — универсальный выбор, сочетается с кирпичом и большинством кровельных материалов. Доступны готовые дымники коричневые в этом оттенке.
• RAL 3005 (красное вино) — для красной кирпичной кладки и красной металлочерепицы
• RAL 7024 (графитовый серый) — для современных зданий с темной кровлей
• RAL 6005 (зеленый мох) — для зеленой металлочерепицы
• RAL 9003 (сигнально-белый) — для белых и светлых фасадов
• RAL 9005 (черный) — для контемпорари-стиля и минимализма

Важный нюанс: темные цвета (RAL 8017, 7024, 9005) нагреваются на солнце до 70-80°C, светлые (RAL 9003) — только до 40-45°C. Для дровяных печей с высокой температурой дымовых газов выбирайте светлые оттенки или термостойкое покрытие Пурал.

Можно ли перекрасить колпак самостоятельно?

Теоретически да, но на практике это нецелесообразно. Полимерное покрытие наносится на заводе при температуре 200-240°C, обеспечивая молекулярное сцепление с металлом. Обычная краска (даже термостойкая) держится только механически и отслаивается через 1-2 сезона. Если колпак выцвел или поцарапан, проще и дешевле заказать новый с заводским покрытием, чем пытаться восстановить старый.

Как рассчитать размеры крышки на трубу дымохода

Правильный расчет размеров крышки на дымоход — это не просто подбор колпака «примерно по размеру трубы». Неправильно рассчитанная конструкция ухудшает тягу на 30-40%, приводит к обратному задуванию дыма в помещение или создает критическую снеговую нагрузку. Существуют четкие формулы и правила расчета, которые необходимо соблюдать.

Расчет ведется в три этапа: определение базовых размеров фартука (он должен свободно надеваться на трубу), расчет размеров козырька для обеспечения защиты и светового проема, расчет аэродинамических элементов для дефлекторов. Рассмотрим каждый этап подробно.

Формулы расчета для дефлектора

Для дефлекторов стандартного типа (ЦАГИ, Григоровича, Вольперта) существуют проверенные соотношения размеров, разработанные на основе аэродинамических испытаний. Все расчеты ведутся от внутреннего диаметра дымоходной трубы, обозначаемого буквой D.

Основные формулы для круглых труб:

• Диаметр диффузора = D × 1,3 — расширяющаяся часть, увеличивающая скорость потока
• Диаметр цилиндрического корпуса = D × 1,7 — основной элемент, создающий зону разрежения
• Диаметр защитного зонтика = D × 1,9 — верхний колпак, защищающий от осадков
• Высота диффузора = D × 1,2 — для оптимального ускорения потока
• Высота цилиндра = D × 1,2 — для создания устойчивой зоны разрежения
• Расстояние от трубы до зонтика = D × 0,5 — световой проем для выхода дыма

Пример расчета дефлектора

Дано: дымоходная труба внутренним диаметром D = 200 мм. Требуется рассчитать размеры дефлектора.

1. Диаметр диффузора: 200 × 1,3 = 260 мм
2. Диаметр цилиндра: 200 × 1,7 = 340 мм
3. Диаметр зонтика: 200 × 1,9 = 380 мм
4. Высота диффузора: 200 × 1,2 = 240 мм
5. Высота цилиндра: 200 × 1,2 = 240 мм
6. Световой проем: 200 × 0,5 = 100 мм

Итоговые размеры дефлектора: общая высота 480 мм (диффузор + цилиндр), диаметр зонтика 380 мм, просвет между срезом трубы и краем зонтика 100 мм.

Расчет для прямоугольных кирпичных труб

Для прямоугольных и квадратных кирпичных дымоходов формулы адаптируются. За базовый размер принимается эквивалентный диаметр — диаметр круглой трубы с такой же площадью сечения.

Формула эквивалентного диаметра:

D_экв = 2 × (a × b) / (a + b)

Где a и b — длина и ширина прямоугольной трубы в миллиметрах.

Пример: труба 260 × 260 мм (один кирпич):

D_экв = 2 × (260 × 260) / (260 + 260) = 2 × 67 600 / 520 = 260 мм

Далее все расчеты ведутся по формулам для круглых труб, используя D_экв = 260 мм. Для стандартных кирпичных труб готовые размеры: дымники 520х390 мм и квадратные варианты.

6 обязательных условий правильного расчета

Помимо формул для дефлектора, существуют универсальные требования, применимые ко всем типам крышек на дымоход — от простого зонта до турбо-дефлектора. Несоблюдение хотя бы одного из этих условий приводит к проблемам в эксплуатации.

1. Габарит колпака больше дымохода минимум на 100 мм

   Козырек должен выступать за пределы трубы минимум на 50 мм с каждой стороны. Для круглой трубы диаметром 200 мм минимальный диаметр зонтика — 300 мм. Для прямоугольной трубы 260×260 мм колпак должен быть минимум 360×360 мм. Это обеспечивает защиту кирпичной кладки от стекающей с козырька воды и предотвращает задувание дождя внутрь дымохода при сильном ветре.

2. Обязателен капельник для водоотвода

   Фартук-основание должен иметь отогнутый вниз край (капельник) шириной минимум 20 мм. Капельник направляет стекающую с козырька воду в сторону от трубы, предотвращая намокание кирпичной кладки. Для регионов с высокой влажностью (Санкт-Петербург) ширина капельника должна быть 60 мм. Капельник одновременно служит ребром жесткости, предотвращая деформацию фартука при ветровых нагрузках.

3. Наличие вентиляционного канала против конденсата

   Между фартуком и трубой должен быть зазор 3-5 мм для циркуляции воздуха и отвода конденсата. Для газовых и дизельных котлов, где конденсат образуется постоянно, в нижней части фартука делают дренажные отверстия диаметром 8-10 мм (по 2-4 отверстия с каждой стороны). Это предотвращает скопление влаги внутри конструкции и образование наледи зимой.

4. Пластина-второе дно для печей и каминов

   Между кронштейнами, на высоте 50-70 мм от фартука, устанавливается горизонтальная пластина. Для обычных печей используется оцинковка толщиной 0,8-1 мм, для каминов с высокой температурой — медь или нержавейка 1-1,5 мм. Второе дно выполняет три функции: предохраняет основной козырек от прогорания при вылете искр, предотвращает образование конденсата внутри колпака, защищает от образования сосулек на внутренней поверхности зимой.

5. Угол наклона скатов не менее 40 градусов

   Это критически важное условие для регионов со снежными зимами. При угле менее 40° снег не скатывается самостоятельно, образуя снежную шапку массой 15-25 кг. Для Санкт-Петербурга, где снег влажный и тяжелый, рекомендуется угол 45° и более. При слишком большом угле (более 60°) дым не успевает свободно выходить, упираясь в крутые скаты козырька, что снижает тягу на 10-15%.

6. Правильный расчет светового проема

   Световой проем — это зазор между срезом трубы и нижним краем козырька. Минимальное значение по СНиП 41-01-2003 составляет 100 мм. Недостаточный световой проем (менее 80 мм) создает препятствие выходу дыма, ухудшая тягу на 30-40%. Избыточный проем (более 200 мм) снижает защиту от осадков — косой дождь попадает внутрь трубы. Оптимальное значение для дровяных печей: 100-120 мм, для газовых котлов: 120-150 мм.

Практические испытания показали, что нарушение хотя бы одного из шести условий снижает эффективность колпака в среднем на 25%. Например, установка колпака со световым проемом 60 мм (вместо требуемых 100 мм) ухудшает тягу на 35%, а уменьшение угла наклона до 30° приводит к накоплению снега массой до 28 кг уже через 2-3 снегопада.

Стандартные размеры готовых колпаков

В продаже доступны стандартизированные размеры колпаков, рассчитанные под типовые размеры дымоходных труб. Это избавляет от необходимости индивидуального изготовления в 90% случаев.

Для кирпичных труб

Стандартные размеры кирпичных дымоходов и соответствующие им колпаки:

• 260×260 мм (1 кирпич) — колпак 380×380 мм или 400×400 мм
• 260×380 мм (1×1,5 кирпича) — колпак 400×520 мм
• 380×380 мм (1,5×1,5 кирпича) — колпак 520×520 мм
• 380×510 мм (1,5×2 кирпича) — колпак 520×640 мм
• 510×510 мм (2×2 кирпича) — колпак 640×640 мм

Длина фартука стандартных колпаков: 400-500 мм, что обеспечивает надежное крепление к трубе высотой 2-5 метров над кровлей.

Для круглых металлических труб

Сэндвич-дымоходы и одностенные металлические трубы имеют стандартные диаметры:

• Ø 80 мм — для вентиляции, малых банных печей
• Ø 100 мм — для газовых котлов до 20 кВт
• Ø 120 мм — для газовых котлов 20-30 кВт
• Ø 150 мм — для твердотопливных котлов, печей-каминов
• Ø 200 мм — для мощных твердотопливных котлов, больших каминов
• Ø 250 мм — для промышленных котельных
• Ø 300 мм — для крупных промышленных объектов

Для каждого диаметра доступны колпаки трех типов: простой зонт (защита без улучшения тяги), стандартный дефлектор (усиление на 15-20%), турбо-дефлектор (усиление в 3-4 раза).

Технические зазоры при монтаже

Для правильной установки колпака необходимо учитывать монтажные зазоры:

• Зазор для посадки фартука: +4-5 мм к каждой стороне трубы. Для трубы 260×260 мм внутренний размер фартука должен быть 268×268 мм
• Расстояние от среза трубы до края козырька: минимум 100 мм, оптимально 120-150 мм
• Толщина листового материала: 0,6-0,8 мм для козырька, 0,8-1 мм для фартука и кронштейнов
• Диаметр отверстий под крепеж: 5-6 мм для саморезов 4,2-6 мм
• Шаг между отверстиями: 150-200 мм, минимум 4 точки крепления по периметру

Что делать, если размер трубы нестандартный?

Если ваша труба имеет нестандартный размер (например, 320×450 мм), есть три варианта: заказать изготовление колпака по индивидуальным размерам у производителя (стоимость на 30-50% выше стандартных), использовать ближайший больший стандартный размер и компенсировать зазоры монтажными планками, самостоятельно изготовить колпак из листовой оцинковки по приведенным формулам. Большинство производителей, таких как Дымники Строй Макс, предлагают услугу изготовления по индивидуальным размерам с доставкой в течение 5-7 рабочих дней.

При выборе готовых конструкций обращайте внимание на соответствие всем шести обязательным условиям расчета. Качественный колпак должен иметь: козырек с углом 40°+, выступ за пределы трубы минимум 50 мм, капельник шириной 20+ мм, световой проем 100+ мм, отверстия для крепежа с шагом 150-200 мм, хомут или кронштейны для дополнительной фиксации.

Формулы расчета для дефлектора

Для дефлекторов стандартного типа (ЦАГИ, Григоровича, Вольперта) существуют проверенные соотношения размеров, разработанные на основе аэродинамических испытаний. Все расчеты ведутся от внутреннего диаметра дымоходной трубы, обозначаемого буквой D.

Основные формулы для круглых труб: < < Диаметр диффузора = D × 1,3 — расширяющаяся часть, увеличивающая скорость потока < Диаметр цилиндрического корпуса = D × 1,7 — основной элемент, создающий зону разрежения < Диаметр защитного зонтика = D × 1,9 — верхний колпак, защищающий от осадков < Высота диффузора = D × 1,2 — для оптимального ускорения потока < Высота цилиндра = D × 1,2 — для создания устойчивой зоны разрежения < Расстояние от трубы до зонтика = D × 0,5 — световой проем для выхода дыма

Пример расчета дефлектора

Дано: дымоходная труба внутренним диаметром D = 200 мм. Требуется рассчитать размеры дефлектора.

< Диаметр диффузора: 200 × 1,3 = 260 мм < Диаметр цилиндра: 200 × 1,7 = 340 мм < Диаметр зонтика: 200 × 1,9 = 380 мм < Высота диффузора: 200 × 1,2 = 240 мм < Высота цилиндра: 200 × 1,2 = 240 мм < Световой проем: 200 × 0,5 = 100 мм

Итоговые размеры дефлектора: общая высота 480 мм (диффузор + цилиндр), диаметр зонтика 380 мм, просвет между срезом трубы и краем зонтика 100 мм.

Расчет для прямоугольных кирпичных труб

Для прямоугольных и квадратных кирпичных дымоходов формулы адаптируются. За базовый размер принимается эквивалентный диаметр — диаметр круглой трубы с такой же площадью сечения.

Формула эквивалентного диаметра: <

D_экв = 2 × (a × b) / (a + b)undefined

Где a и b — длина и ширина прямоугольной трубы в миллиметрах.

Пример: труба 260 × 260 мм (один кирпич):

D_экв = 2 × (260 × 260) / (260 + 260) = 2 × 67 600 / 520 = 260 мм

Далее все расчеты ведутся по формулам для круглых труб, используя D_экв = 260 мм. Для стандартных кирпичных труб готовые размеры: дымники 520х390 мм и дымники 510х510 мм.

6 обязательных условий правильного расчета

Помимо формул для дефлектора, существуют универсальные требования, применимые ко всем типам крышек на дымоход — от простого зонта до турбо-дефлектора. Несоблюдение хотя бы одного из этих условий приводит к проблемам в эксплуатации.

< <
Габарит колпака больше дымохода минимум на 100 мм

Козырек должен выступать за пределы трубы минимум на 50 мм с каждой стороны. Для круглой трубы диаметром 200 мм минимальный диаметр зонтика — 300 мм. Для прямоугольной трубы 260×260 мм колпак должен быть минимум 360×360 мм. Это обеспечивает защиту кирпичной кладки от стекающей с козырька воды и предотвращает задувание дождя внутрь дымохода при сильном ветре. < <

Обязателен капельник для водоотвода

Фартук-основание должен иметь отогнутый вниз край (капельник) шириной минимум 20 мм. Капельник направляет стекающую с козырька воду в сторону от трубы, предотвращая намокание кирпичной кладки. Для регионов с высокой влажностью (Санкт-Петербург) ширина капельника должна быть 60 мм. Капельник одновременно служит ребром жесткости, предотвращая деформацию фартука при ветровых нагрузках. < <

Наличие вентиляционного канала против конденсата

Между фартуком и трубой должен быть зазор 3-5 мм для циркуляции воздуха и отвода конденсата. Для газовых и дизельных котлов, где конденсат образуется постоянно, в нижней части фартука делают дренажные отверстия диаметром 8-10 мм (по 2-4 отверстия с каждой стороны). Это предотвращает скопление влаги внутри конструкции и образование наледи зимой. < <

Пластина-второе дно для печей и каминов

Между кронштейнами, на высоте 50-70 мм от фартука, устанавливается горизонтальная пластина. Для обычных печей используется оцинковка толщиной 0,8-1 мм, для каминов с высокой температурой — медь или нержавейка 1-1,5 мм. Второе дно выполняет три функции: предохраняет основной козырек от прогорания при вылете искр, предотвращает образование конденсата внутри колпака, защищает от образования сосулек на внутренней поверхности зимой. < <

Угол наклона скатов не менее 40 градусов

Это критически важное условие для регионов со снежными зимами. При угле менее 40° снег не скатывается самостоятельно, образуя снежную шапку массой 15-25 кг. Для Санкт-Петербурга, где снег влажный и тяжелый, рекомендуется угол 45° и более. При слишком большом угле (более 60°) дым не успевает свободно выходить, упираясь в крутые скаты козырька, что снижает тягу на 10-15%. < <

Правильный расчет светового проема

Световой проем — это зазор между срезом трубы и нижним краем козырька. Минимальное значение по СНиП 41-01-2003 составляет 100 мм. Недостаточный световой проем (менее 80 мм) создает препятствие выходу дыма, ухудшая тягу на 30-40%. Избыточный проем (более 200 мм) снижает защиту от осадков — косой дождь попадает внутрь трубы. Оптимальное значение для дровяных печей: 100-120 мм, для газовых котлов: 120-150 мм.

<

Практические испытания показали, что нарушение хотя бы одного из шести условий снижает эффективность колпака в среднем на 25%. Например, установка колпака со световым проемом 60 мм (вместо требуемых 100 мм) ухудшает тягу на 35%, а уменьшение угла наклона до 30° приводит к накоплению снега массой до 28 кг уже через 2-3 снегопада.

Стандартные размеры готовых колпаков

В продаже доступны стандартизированные размеры колпаков, рассчитанные под типовые размеры дымоходных труб. Это избавляет от необходимости индивидуального изготовления в 90% случаев.

Для кирпичных труб

Стандартные размеры кирпичных дымоходов и соответствующие им колпаки: < < 260×260 мм (1 кирпич) — колпак 380×380 мм или 400×400 мм < 260×380 мм (1×1,5 кирпича) — колпак 400×520 мм < 380×380 мм (1,5×1,5 кирпича) — колпак 520×520 мм < 380×510 мм (1,5×2 кирпича) — колпак 520×640 мм < 510×510 мм (2×2 кирпича) — колпак 640×640 мм

Длина фартука стандартных колпаков: 400-500 мм, что обеспечивает надежное крепление к трубе высотой 2-5 метров над кровлей.

Для круглых металлических труб

Сэндвич-дымоходы и одностенные металлические трубы имеют стандартные диаметры: < < Ø 80 мм — для вентиляции, малых банных печей < Ø 100 мм — для газовых котлов до 20 кВт < Ø 120 мм — для газовых котлов 20-30 кВт < Ø 150 мм — для твердотопливных котлов, печей-каминов < Ø 200 мм — для мощных твердотопливных котлов, больших каминов < Ø 250 мм — для промышленных котельных < Ø 300 мм — для крупных промышленных объектов

Для каждого диаметра доступны колпаки трех типов: простой зонт (защита без улучшения тяги), стандартный дефлектор (усиление на 15-20%), турбо-дефлектор (усиление в 3-4 раза).

Технические зазоры при монтаже

Для правильной установки колпака необходимо учитывать монтажные зазоры: < < Зазор для посадки фартука: +4-5 мм к каждой стороне трубы. Для трубы 260×260 мм внутренний размер фартука должен быть 268×268 мм < Расстояние от среза трубы до края козырька: минимум 100 мм, оптимально 120-150 мм < Толщина листового материала: 0,6-0,8 мм для козырька, 0,8-1 мм для фартука и кронштейнов < Диаметр отверстий под крепеж: 5-6 мм для саморезов 4,2-6 мм < Шаг между отверстиями: 150-200 мм, минимум 4 точки крепления по периметру

Что делать, если размер трубы нестандартный?

Если ваша труба имеет нестандартный размер (например, 320×450 мм), есть три варианта: заказать изготовление колпака по индивидуальным размерам у производителя (стоимость на 30-50% выше стандартных), использовать ближайший больший стандартный размер и компенсировать зазоры монтажными планками, самостоятельно изготовить колпак из листовой оцинковки по приведенным формулам. Большинство производителей, таких как Дымники Строй Макс, предлагают услугу изготовления по индивидуальным размерам с доставкой в течение 5-7 рабочих дней.

При выборе готовых конструкций обращайте внимание на соответствие всем шести обязательным условиям расчета. Качественный колпак должен иметь: козырек с углом 40°+, выступ за пределы трубы минимум 50 мм, капельник шириной 20+ мм, световой проем 100+ мм, отверстия для крепежа с шагом 150-200 мм, хомут или кронштейны для дополнительной фиксации.
