Распашные ворота с калиткой своими руками: пошаговая инструкция + чертежи

Какие ворота выбрать: одностворчатые или двухстворчатые?

Перед началом работы определитесь с конструкцией ворот для забора. От этого выбора зависит расход материалов, сложность монтажа и надежность всей конструкции. Разберем оба варианта, чтобы вы не ошибились еще на этапе планирования.

Главное различие — в количестве створок и распределении нагрузки. Одностворчатые ворота состоят из одной широкой створки, которая открывается полностью в одну сторону. Двухстворчатые ворота делятся на две половины, каждая из которых открывается в свою сторону или обе в одну.

Выбор между этими вариантами зависит от трех ключевых факторов: ширины проема, места для открывания створок и бюджета на материалы. Сейчас разберем каждый тип подробно, чтобы вы точно знали, что подходит именно для вашего участка.

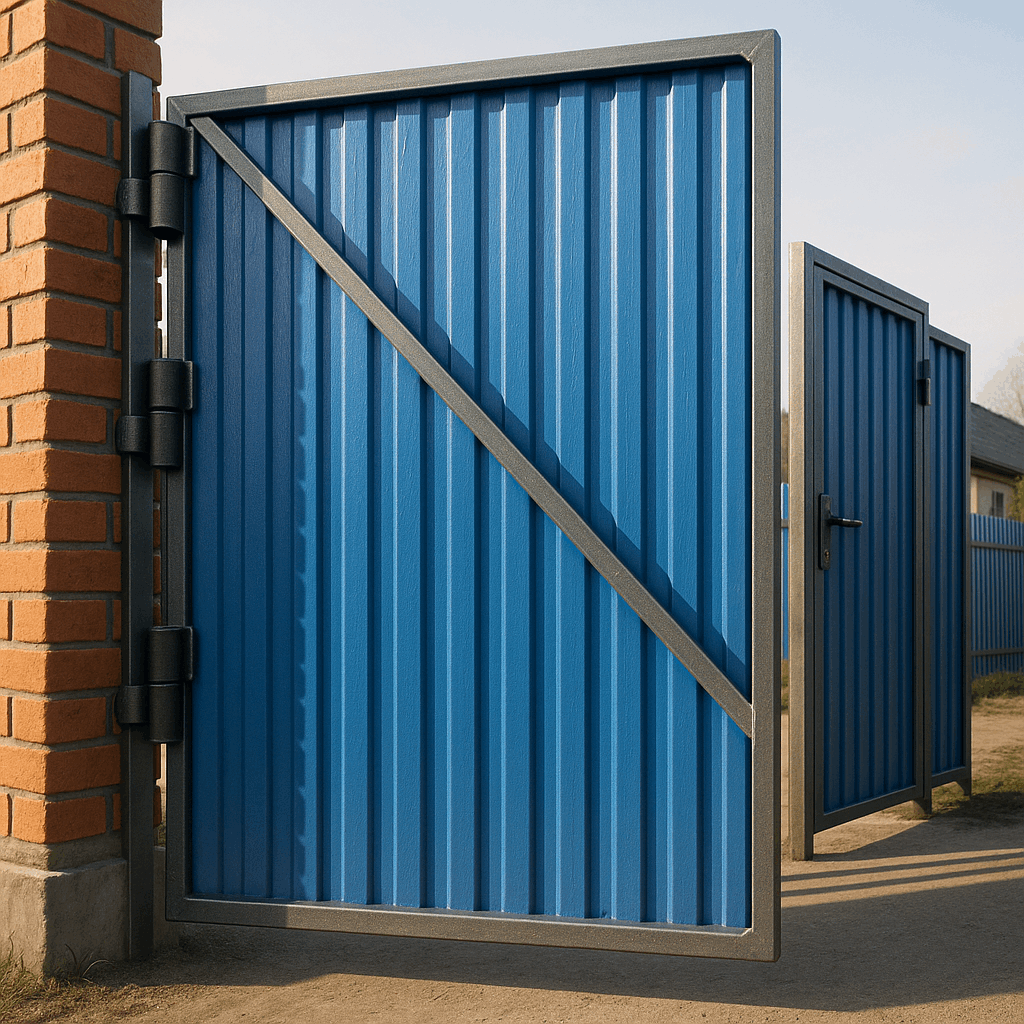

Одностворчатые ворота с калиткой: когда это выгодно

Одностворчатая конструкция представляет собой единую створку шириной от 2 до 2,5 метров. Это классический бюджетный вариант, который хорошо работает при правильном подходе к усилению каркаса и выбору фурнитуры.

Главное преимущество — экономия материалов и времени. Вам нужно сварить только одну раму вместо двух, установить меньше петель и фурнитуры. В среднем это снижает затраты на 15-20% по сравнению с двухстворчатыми воротами.

Подходят для проемов шириной:

• От 2 до 2,5 метров — оптимальный диапазон без перегрузки петель
• До 3 метров — возможно, но требует серьезного усиления каркаса
• Более 3 метров — крайне не рекомендуется из-за критической нагрузки

Основные плюсы одностворчатых ворот:

• Простота конструкции — меньше точек сварки, проще выставить геометрию
• Экономия на материалах — одна рама, 2-3 петли вместо 4-6, один замок
• Быстрота монтажа — установка занимает на 30-40% меньше времени
• Удобство для узких проездов — не нужно думать о симметрии двух створок

Критические недостатки, о которых молчат:

• Высокая парусность — широкая створка ловит ветер как парус, создавая огромную нагрузку на петли и опорный столб
• Провисание через 6-12 месяцев — если сэкономить на усилении, створка под собственным весом начнет клониться вниз
• Требуют много места для открывания — створке шириной 2,5 метра нужен радиус свободного пространства не менее 3 метров
• Усиленные петли обязательны — обычные петли не выдержат вес 100-150 кг плюс ветровую нагрузку

По данным производителей фурнитуры, одностворчатые ворота шириной более 2 метров создают нагрузку на петли в 1,5-2 раза выше, чем каждая створка двухстворчатой конструкции той же общей ширины. Это объясняется увеличенным плечом силы и парусностью.

Когда выбирать одностворчатую конструкцию:

1. Проем шириной до 2,5 метров — это безопасный предел без излишних усилений
2. Въезд только для легковых автомобилей — не нужна большая ширина
3. Ограниченный бюджет — экономия 3-5 тысяч рублей может быть критична
4. Дачный участок с нечастым использованием — меньше износ петель
5. Есть достаточно места для полного открывания створки в одну сторону

️ Обязательное условие: для одностворчатых ворот шириной более 2 метров используйте минимум 3 усиленные петли и добавьте диагональные ребра жесткости в каркас. Без этого провисание неизбежно.

Как компенсировать вес и парусность одностворчатых ворот

Если вы выбрали одностворчатую конструкцию, обязательно примените три метода усиления:

• Цилиндрические петли диаметром не менее 30 мм с опорной площадкой 100×40 мм — только такие выдержат вес 150+ кг
• Диагональное ребро жесткости из профильной трубы 40×20 мм — предотвращает скручивание каркаса от ветра
• Нижний фиксатор (штырь в грунт) — снимает 40-50% нагрузки с петель в закрытом положении
• Опорный столб минимум 100×100×5 мм — столб 80×80 мм не выдержит длительную нагрузку

Дополнительные затраты на усиление составят 2-3 тысячи рублей, но это в 5 раз дешевле переделки провисшей конструкции.

Из практики: Один знакомый сделал одностворчатые ворота шириной 3 метра из профнастила на двух обычных петлях, чтобы сэкономить. Через 8 месяцев нижний угол створки провис на 7 сантиметров. Пришлось резать обшивку, переваривать каркас и ставить третью петлю. Переделка обошлась в 18 тысяч рублей — в три раза дороже, чем если бы сразу все сделал правильно.

Двухстворчатые ворота с калиткой: классика надежности

Двухстворчатая конструкция — это два независимых полотна, каждое шириной от 1,5 до 2,5 метров. Каждая створка крепится к своему опорному столбу на 2-3 петлях. Это самый распространенный и проверенный временем вариант.

Такие ворота подходят для проемов от 3 до 6 метров. При этом нагрузка распределяется равномерно между двумя столбами, что значительно снижает риск провисания и деформации.

Ключевые преимущества двухстворчатых ворот:

• Меньшая нагрузка на петли — каждая створка весит в два раза меньше, чем одна широкая
• Высокая стойкость к ветру — узкие створки меньше парусят и лучше держат форму
• Удобство открывания — легче распахнуть две створки по 1,5 метра, чем одну на 3 метра
• Гибкость использования — можно открывать одну створку для пешехода или обе для машины
• Меньший износ фурнитуры — петли служат на 30-40% дольше благодаря сниженной нагрузке

Недостатки, о которых нужно знать:

• На 15-20% дороже по материалам — две рамы вместо одной, больше профильной трубы
• Больше точек сварки — выше риск ошибок при недостатке опыта
• Сложнее выставить симметрию — обе створки должны быть идентичны по размерам
• Нужен центральный упор или засов — чтобы створки не болтались при ветре в закрытом положении

Главное правило: двухстворчатые ворота требуют точности при изготовлении каркасов. Разница между створками даже в 5 мм создаст видимую щель посередине.

Когда выбирать двухстворчатую конструкцию:

1. Проем шириной от 3 метров — это стандарт для комфортного въезда легковых авто
2. Въезд для грузовых автомобилей или спецтехники — нужна ширина 4-5 метров
3. Участок в ветреном регионе — узкие створки меньше подвержены ветровой нагрузке
4. Постоянное использование — надежность важнее экономии
5. Хочется добавить металлические калитки для забора встроенного типа — проще реализовать в одной из створок

По статистике установщиков ворот, 78% заказов приходится на двухстворчатые конструкции. Причина — долговечность и удобство эксплуатации перевешивают небольшую разницу в цене.

Лайфхак: При сварке двух створок используйте один и тот же шаблон для разметки. Отрежьте все трубы сразу попарно — две верхние, две нижние, две боковые. Приложите готовые детали друг к другу и проверьте совпадение. Так вы гарантированно получите идентичные створки без перекосов.

️ Частая ошибка: многие забывают про центральный фиксатор и крепят засов только на одну створку. При сильном ветре створки начинают биться друг о друга, расшатывая петли. Обязательно установите нижний упор (штырь в грунт) хотя бы на одну створку — это снимает нагрузку и продлевает срок службы всей конструкции.

Рекомендации по размерам для двухстворчатых ворот:

• Для легковых автомобилей — проем 3-3,5 метра (по 1,5-1,75 м на створку)
• Для джипов и минивэнов — проем 3,5-4 метра (по 1,75-2 м на створку)
• Для грузовых авто — проем 4,5-5 метров (по 2,25-2,5 м на створку)

Из практики: Сосед делал двухстворчатые ворота и решил сэкономить время — сварил обе створки одновременно на разных участках двора. В итоге одна створка получилась шире на 8 мм. Когда повесили, между створками образовалась некрасивая щель. Пришлось снимать обшивку с одной створки, резать каркас и переваривать. Потерял три дня работы из-за спешки.

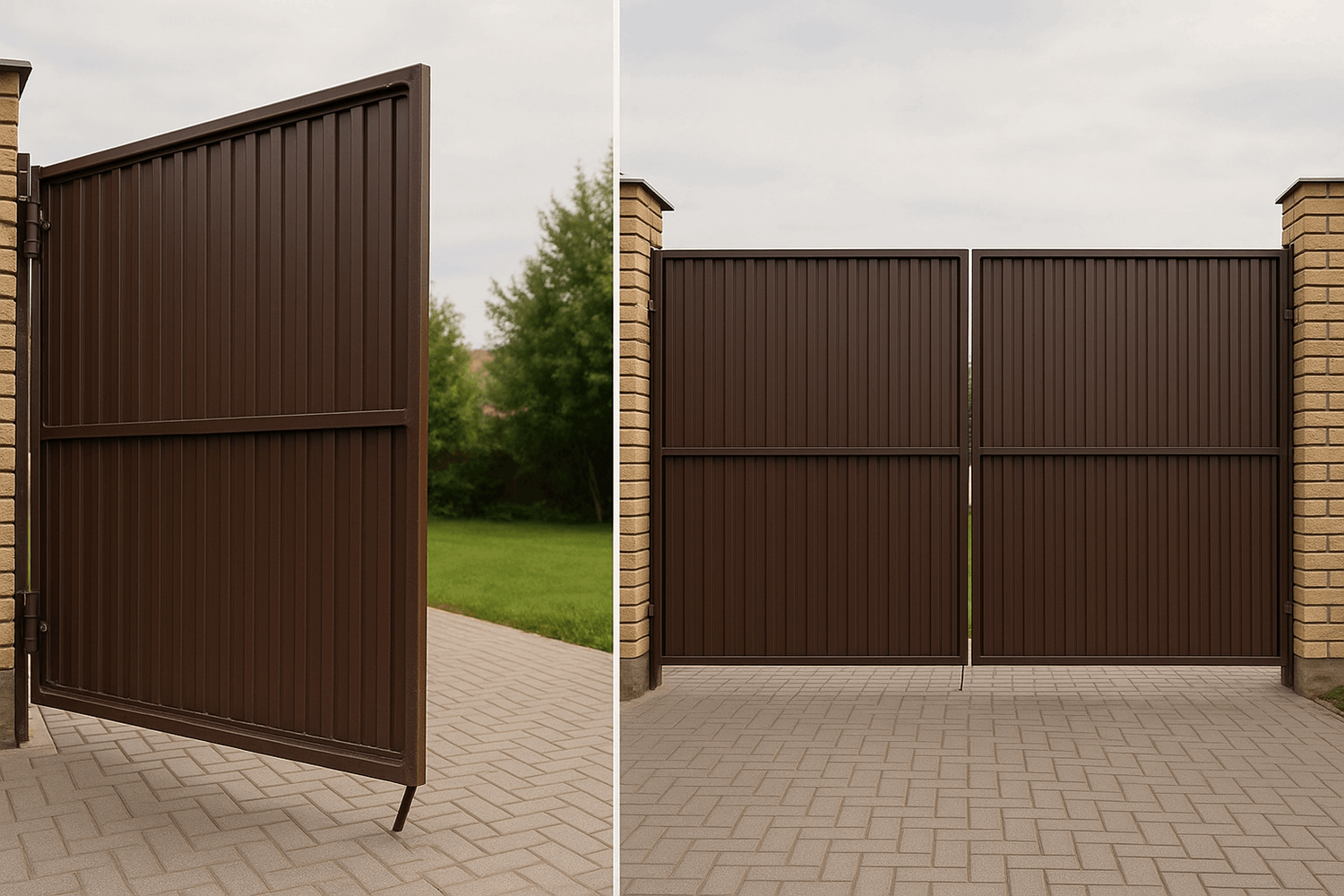

Сравнительная таблица: что выбрать для вашего участка

Чтобы не ошибиться с выбором, сравните оба варианта по ключевым параметрам. Эта таблица поможет принять решение за 2 минуты.

Итоговые рекомендации по выбору:

Выбирайте одностворчатые ворота, если:

Проем до 2,5 метров, ограниченный бюджет (экономия 3-5 тысяч), дача с редким использованием, есть место для полного открывания створки, въезд только для легковых авто.

Выбирайте двухстворчатые ворота, если:

Проем от 3 метров, нужна долговечность и надежность, участок в ветреном регионе, въезд для крупных автомобилей, планируете встроенную калитку, постоянное интенсивное использование.

Лайфхак: Если сомневаетесь между вариантами при проеме 2,5-3 метра, выбирайте двухстворчатую конструкцию. Разница в цене окупится надежностью и удобством эксплуатации уже в первый год.

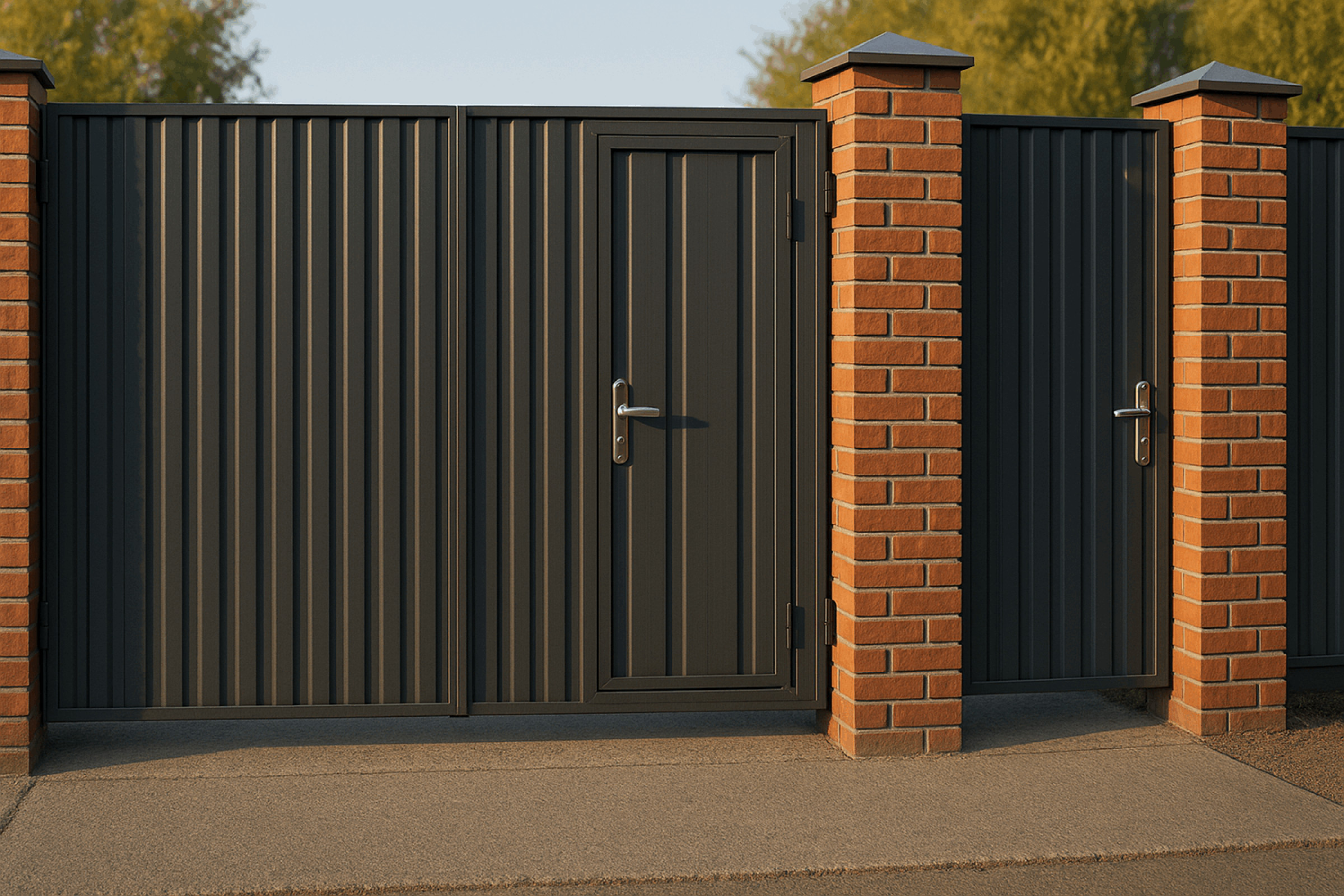

Калитка в воротах: встроенная или отдельная?

После выбора типа ворот решите, где разместить калитку. От этого зависит удобство ежедневного использования и надежность всей конструкции. Разберем оба варианта с реальными примерами.

Встроенная калитка — это проем внутри створки ворот, через который можно пройти, не открывая всю створку. Отдельная калитка — это независимая дверь рядом с воротами, установленная на третий опорный столб.

Выбор между ними определяется тремя факторами: бюджетом, удобством использования и надежностью конструкции. Рассмотрим каждый вариант детально.

По данным опроса 500 владельцев частных домов, 62% выбирают встроенную калитку для экономии места и материалов, 38% предпочитают отдельную из-за удобства эксплуатации и долговечности.

Встроенная калитка: 4 варианта размещения

Встроенную калитку можно разместить четырьмя способами. Каждый имеет свои особенности по надежности, стоимости и сложности изготовления. Выбирайте исходя из конструкции ваших ворот.

Вариант 1: Калитка как узкая створка (самая простая конструкция)

В этом случае калитка фактически является отдельной узкой створкой шириной 90-100 см, которая крепится на свои петли к опорному столбу. Рядом располагается широкая створка для проезда автомобиля.

Плюсы:

• Максимальная простота изготовления — свариваете две независимые рамы разной ширины
• Низкая нагрузка на конструкцию — каждая створка держится на своих петлях
• Не требуется усиление каркаса широкой створки
• Бюджетное решение — экономия на фурнитуре и усилении

Минусы:

• Вся нагрузка от калитки ложится на один опорный столб
• Нужно точно рассчитать ширину проема, чтобы машина проходила через оставшуюся створку
• Визуально выглядит менее цельно

Когда использовать: Если проем позволяет разделить его на 1 метр для калитки и 2-2,5 метра для автомобильной створки. Подходит для двухстворчатых ворот с общей шириной от 3,5 метров.

Вариант 2: Калитка в центре широкой створки (требует усиления)

Калитка вырезается по центру автомобильной створки. Это самый сложный в реализации вариант, но эстетически привлекательный.

Плюсы:

• Симметричный внешний вид — калитка расположена по центру
• Удобно использовать — не нужно подходить к краю ворот

Минусы:

• Критично важно усиление каркаса — без него створка потеряет жесткость
• Сложная сварка — нужно создать дополнительную раму внутри основной
• Высокая нагрузка на петли створки — вес распределен неравномерно
• Дороже на 20-30% из-за дополнительных ребер жесткости

Когда использовать: Если у вас есть опыт сварки и вы готовы потратить время на качественное усиление каркаса. Не рекомендуется для одностворчатых ворот.

️ Обязательное условие: При размещении калитки в центре створки добавьте минимум два горизонтальных ребра жесткости из трубы 40×20 мм выше и ниже калитки, плюс вертикальные стойки по бокам из трубы 40×40 мм. Без этого створка начнет провисать через 3-6 месяцев.

Вариант 3: Калитка у опорного столба (оптимальный баланс)

Калитка размещается у края створки, примыкая к опорному столбу. Это наиболее распространенное и надежное решение для встроенных калиток.

Плюсы:

• Часть нагрузки передается на опорный столб — снижается нагрузка на створку
• Проще реализовать усиление каркаса — усиливаете только зону вокруг калитки
• Меньше риск провисания по сравнению с центральным размещением
• Удобный доступ — калитка находится сбоку от проезда

Минусы:

• Нужна дополнительная вертикальная стойка из трубы 40×40 мм для формирования проема калитки
• Требуется усиление створки горизонтальными перемычками
• Повышенная нагрузка на опорный столб — используйте трубу минимум 100×100 мм

Когда использовать: Это универсальный вариант для двухстворчатых ворот любой ширины. Подходит в 80% случаев как баланс между надежностью и сложностью.

Из практики: Делал ворота с калиткой у столба. Сначала хотел сэкономить и не ставить дополнительную вертикальную стойку, думал обойтись диагональным ребром. Через 4 месяца калитка начала заедать при открывании — каркас повело от постоянных нагрузок. Пришлось снимать обшивку и вваривать стойку. Сразу бы сделал правильно — сэкономил бы и время, и нервы.

Вариант 4: Калитка у внутреннего края створки (не рекомендуется)

Калитка размещается у края створки, который находится в центре проема (место стыка двух створок). Это самый ненадежный вариант.

Плюсы:

• Единственный плюс — визуальная симметрия при закрытых воротах

Минусы:

• Максимальная нагрузка на свободный край створки — нет опоры
• Высокий риск провисания даже при усилении
• Сложная установка замка — нужен надежный упор с противоположной стороны
• Створка с калиткой должна закрываться второй, что неудобно

Когда использовать: Практически никогда. Этот вариант используют только из-за архитектурных ограничений участка, когда другие варианты физически невозможны.

️ Важно: Если все же выбрали этот вариант, обязательно установите мощный нижний фиксатор (штырь диаметром 20 мм в трубу 50 мм, заглубленную в грунт на 40 см) и усильте каркас дополнительными диагоналями. Без этого провисание неизбежно.

Как правильно усилить каркас створки со встроенной калиткой

Независимо от выбранного варианта размещения калитки (кроме варианта 1), каркас створки требует обязательного усиления:

• Вертикальная стойка из профильной трубы 40×40×2 мм для формирования проема калитки
• Горизонтальные перемычки из трубы 40×20×2 мм над и под калиткой — минимум по одной с каждой стороны
• Диагональное ребро жесткости в части створки, где нет калитки — предотвращает скручивание
• Усиленные петли для калитки — минимум 2 петли диаметром 20 мм, а лучше 3 петли по 16-18 мм
• Нижний фиксатор для калитки — обязательный элемент, снимающий 40% нагрузки с петель

Дополнительные затраты на усиление составят 1500-2500 рублей, но это гарантирует, что калитка прослужит 15-20 лет без провисания и перекосов.

Лайфхак: Перед тем как резать и варить каркас с калиткой, сделайте картонный макет в масштабе 1:10. Вырежьте все элементы и приложите друг к другу. Это поможет увидеть слабые места конструкции и продумать усиление еще до начала работ. Потратите 30 минут на макет — сэкономите часы на переделках.

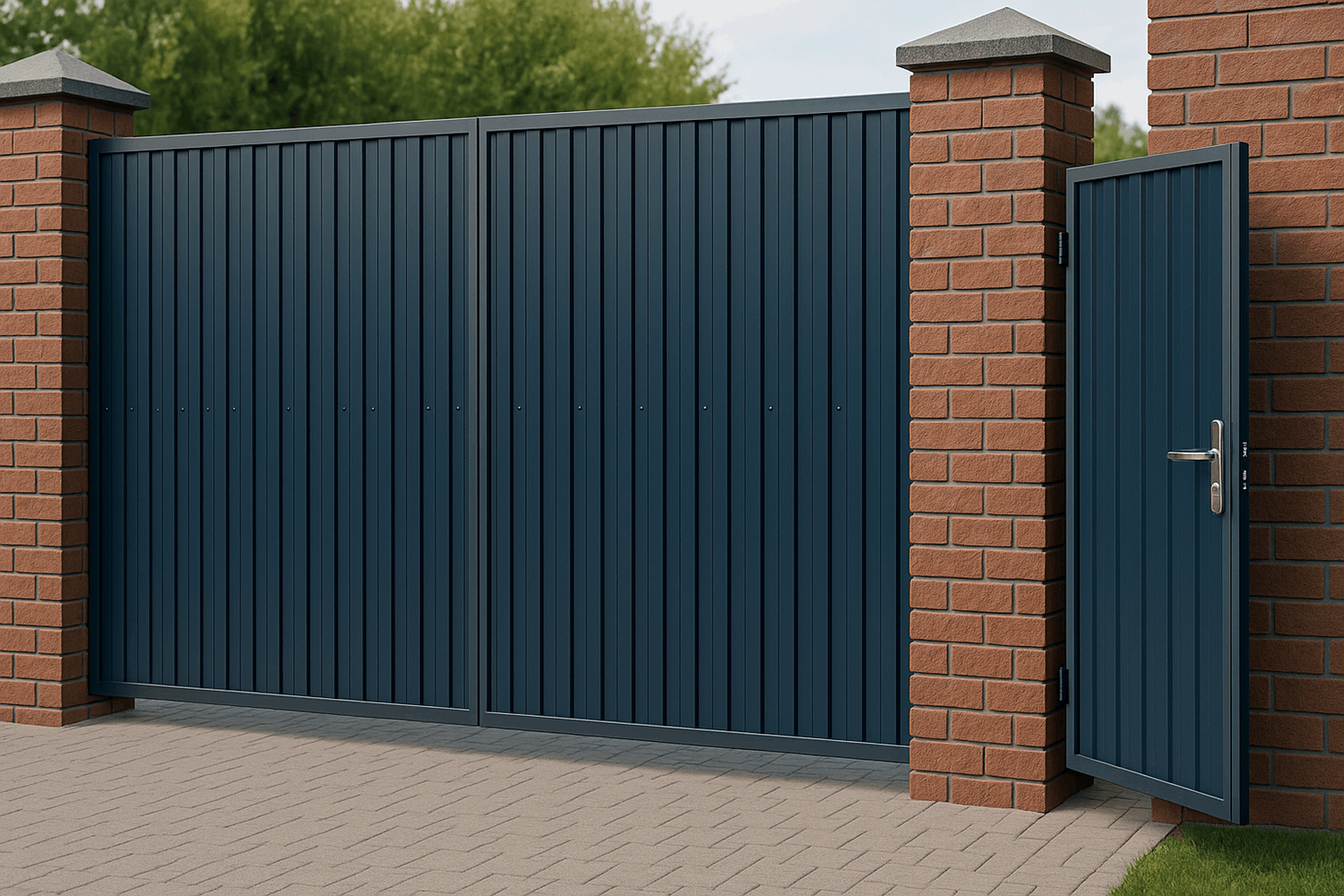

Отдельная калитка рядом с воротами: плюсы и минусы

Отдельная калитка — это независимая дверь шириной 90-110 см, установленная рядом с воротами на собственные опорные столбы. Она полностью изолирована от конструкции ворот и работает автономно.

Такое решение требует установки третьего опорного столба (или даже четвертого, если калитка с обеих сторон имеет свои опоры). Это увеличивает затраты, но дает преимущества в надежности и удобстве использования.

Основные преимущества отдельной калитки:

• Максимальная надежность — нет нагрузки на створки ворот, каждая конструкция работает независимо
• Удобство эксплуатации — нет порожка внизу (как во встроенной калитке), легко заносить крупные вещи
• Простота изготовления — свариваете стандартную раму 90×200 см без сложных усилений
• Долговечность — отсутствие связи с воротами означает отсутствие взаимного влияния при нагрузках
• Легкая замена замка — врезной замок устанавливается как в обычную дверь
• Возможность автономного ремонта — если нужно переварить калитку, ворота продолжают работать

Недостатки, которые нужно учесть:

• Дороже на 15-25% — нужен дополнительный опорный столб, фундамент под него, петли, замок
• Занимает больше места — общая ширина проема увеличивается на 1-1,2 метра
• Дополнительные земляные работы — еще одна яма под фундамент глубиной 1,2 метра
• Увеличение сроков монтажа — плюс 1-2 дня на установку столба и изготовление калитки

Ключевое правило: если бюджет позволяет потратить на 3-5 тысяч рублей больше, выбирайте отдельную калитку. Это инвестиция в удобство на следующие 20 лет.

Опрос 300 владельцев частных домов показал, что 89% тех, кто установил отдельную калитку, довольны выбором и рекомендуют такой вариант знакомым. Среди владельцев встроенных калиток довольны только 67%, остальные жалуются на неудобство порожка и периодическое заедание.

Когда выбирать отдельную калитку:

1. Достаточно места вдоль забора — можете выделить дополнительный метр для калитки
2. Бюджет позволяет — есть запас 3-5 тысяч рублей на дополнительный столб и фурнитуру
3. Частое использование — ежедневно калиткой пользуются несколько человек
4. Есть пожилые люди или дети — отсутствие порожка критически важно для безопасности
5. Планируете часто заносить крупные вещи — мебель, стройматериалы, садовый инвентарь

Из практики: У соседа встроенная калитка с порожком высотой 15 см. Его мать (75 лет) постоянно спотыкалась об этот порог, особенно зимой, когда он заметает снегом. После того как она упала и ушибла колено, сосед потратил выходные и переделал калитку на отдельную. Говорит, что надо было сразу так делать — сэкономил бы и деньги на переделку, и нервы.

️ Важный момент: При установке отдельной калитки обязательно синхронизируйте её по высоте с воротами. Верхний край калитки должен быть на одном уровне с верхним краем ворот — это создает визуальную целостность и эстетику всего въезда.

Расчет дополнительных затрат на отдельную калитку

Чтобы понять реальную разницу в стоимости, вот подробная калькуляция дополнительных материалов:

• Опорный столб — труба 80×80×3 мм, длина 3 метра: 1200-1500 рублей
• Бетон для фундамента — 0,15 м: 600-800 рублей (с доставкой)
• Петли для калитки — 2-3 штуки: 800-1200 рублей
• Врезной замок — средний ценовой сегмент: 1500-2500 рублей
• Профильная труба для каркаса калитки — труба 40×40×2 мм, 8 метров: 800-1000 рублей
• Профнастил — 1 лист 1×2 метра: 600-900 рублей

Итого: дополнительные затраты составят 5500-8000 рублей. При этом вы получаете конструкцию, которая прослужит на 5-7 лет дольше встроенной калитки и будет удобнее в эксплуатации каждый день.

Лайфхак: Если делаете отдельную калитку, установите на неё доводчик или пружину для автоматического закрывания. Это стоит всего 500-800 рублей, но калитка будет всегда закрыта, даже если вы забудете её прикрыть. Особенно актуально, если на участке есть собаки или маленькие дети.

Таблица выбора: встроенная или отдельная

Чтобы принять окончательное решение, сравните оба варианта по ключевым параметрам. Эта таблица покажет, какой вариант подходит именно для ваших условий.

Рекомендации по выбору:

Выбирайте встроенную калитку, если:

Ограниченный бюджет (экономия 5-8 тысяч рублей критична), мало места вдоль забора, готовы потратить время на качественное усиление каркаса, важна визуальная цельность ворот, редко пользуетесь калиткой (1-2 раза в день), нет пожилых людей и маленьких детей.

Выбирайте отдельную калитку, если:

Бюджет позволяет потратить дополнительно 5-8 тысяч рублей, есть свободное место вдоль забора (+1 метр), важно удобство ежедневного использования, на участке есть пожилые люди или дети (безопасность), часто заносите через калитку крупные вещи, хотите максимальную надежность и долговечность.

️ Критический момент: Если выбираете встроенную калитку и у вас одностворчатые ворота, обязательно используйте вариант размещения №1 (калитка как отдельная узкая створка). Все остальные варианты создадут критическую нагрузку и приведут к провисанию через 6-12 месяцев.

Лайфхак: Если сомневаетесь между вариантами, сделайте так: установите ворота БЕЗ калитки, а через 2-3 месяца использования решите, нужна ли вам калитка и какая. За это время вы поймете, насколько часто открываете ворота только для пешехода. Если чаще 3-4 раз в день — калитка точно нужна. Если реже — можете обойтись воротами.

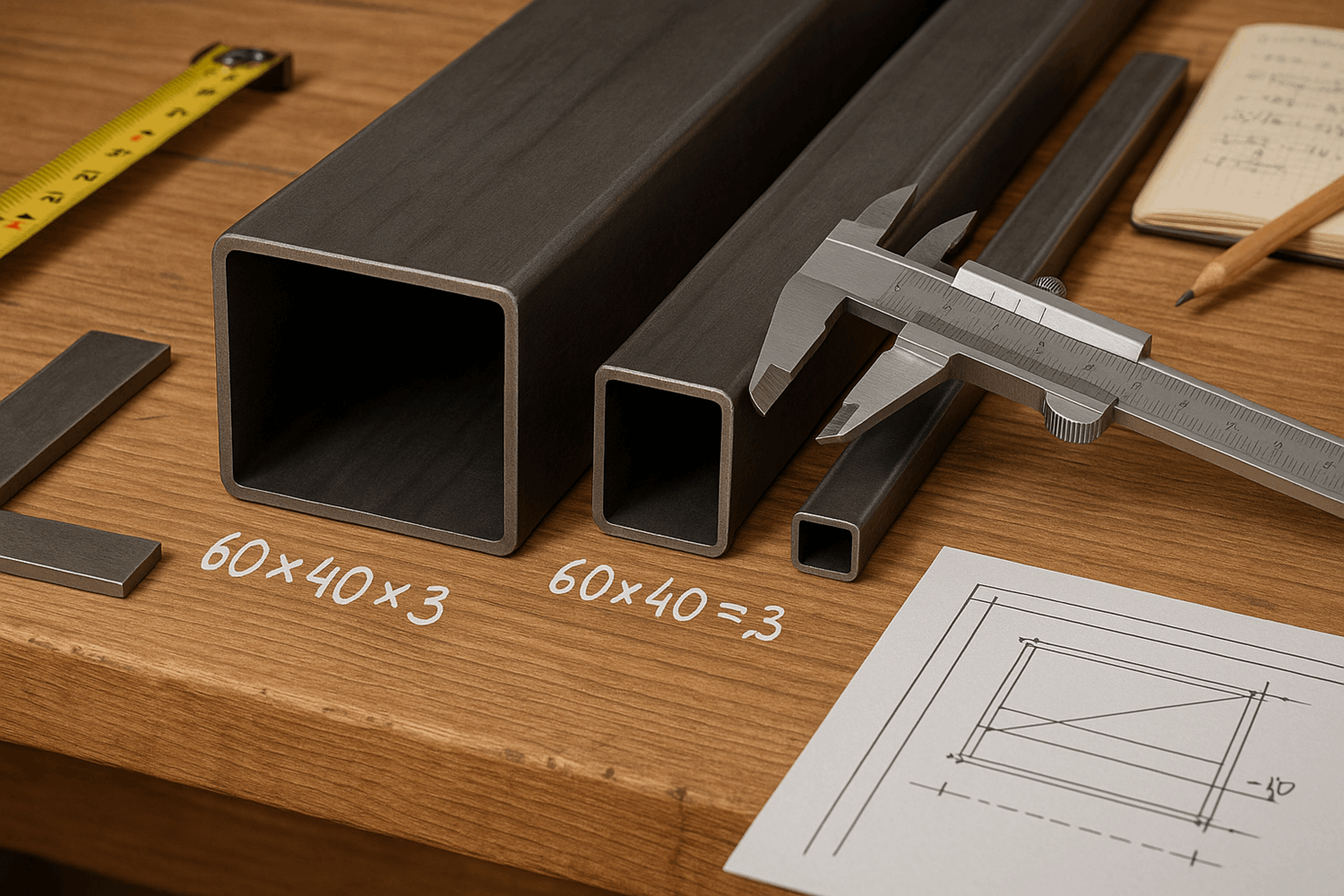

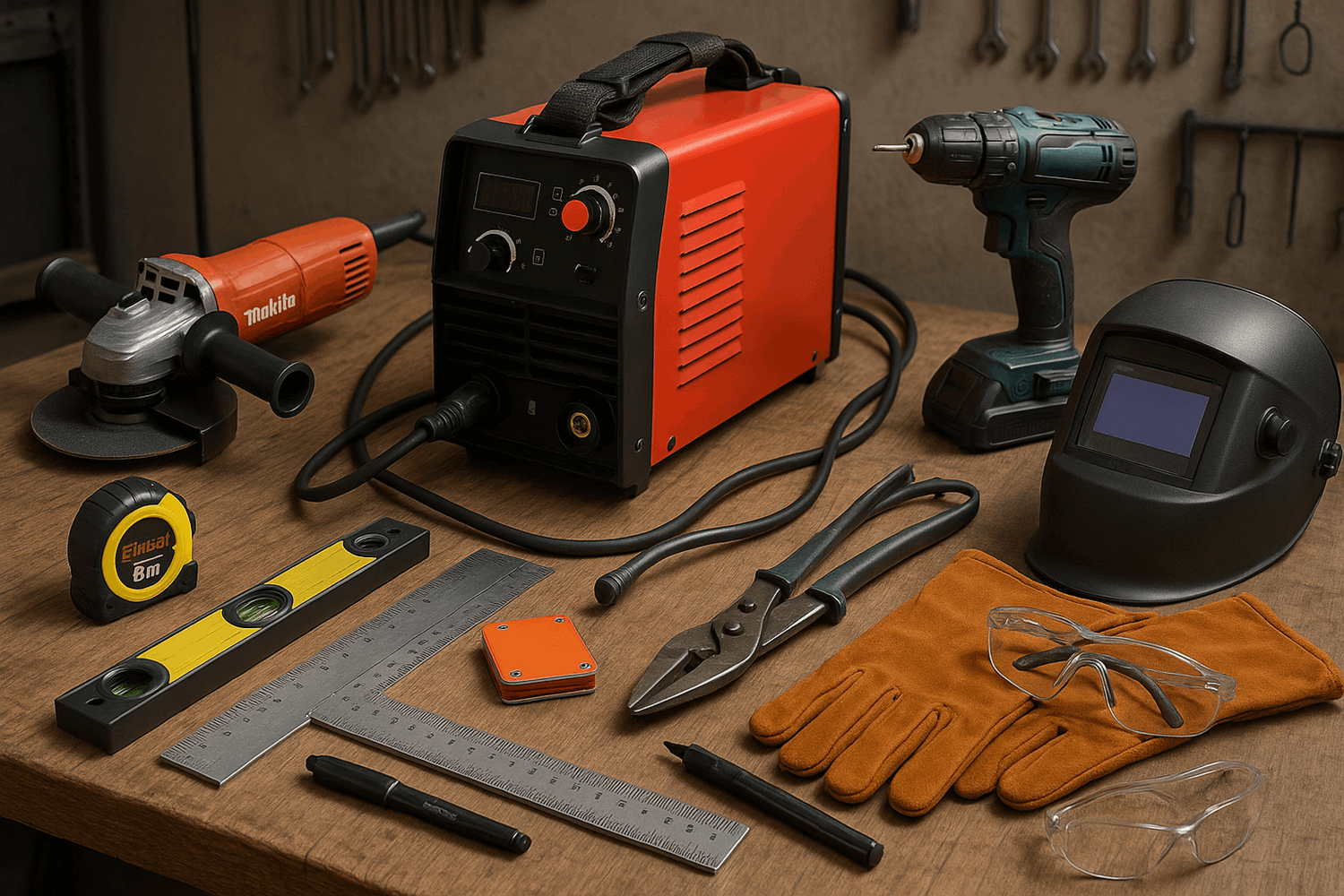

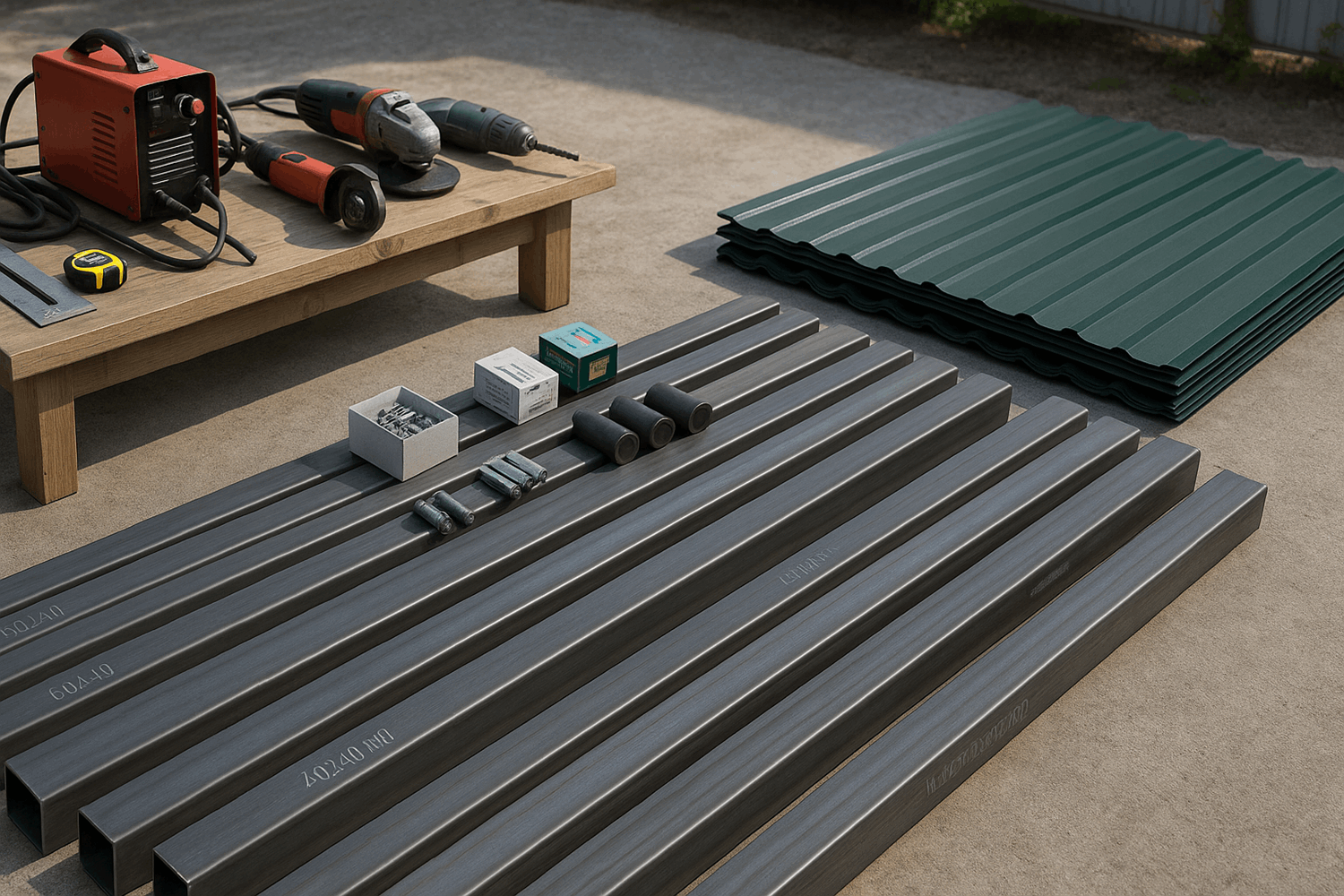

Материалы и инструменты: полный список с расчетами

Перед началом работ составьте полный список материалов и закупите всё сразу. Это сэкономит время на дополнительные поездки в магазин и позволит получить скидку при оптовой покупке.

Расчеты приведены для стандартных двухстворчатых ворот размером 3×2 метра с отдельной калиткой 1×2 метра. Если у вас другие размеры, скорректируйте количество материалов пропорционально.

Важное правило: покупайте материалы с запасом 5-10%. Всегда найдутся обрезки, ошибки в замерах или брак. Лучше останется немного трубы, чем придется ехать в магазин за одной недостающей деталью.

Профильные трубы: какие и сколько нужно

Профильная труба — это металлическая труба прямоугольного или квадратного сечения. Она служит основой всей конструкции ворот. От правильного выбора сечения и толщины стенки зависит, провиснут ворота через год или прослужат 20 лет.

Обозначение профильной трубы выглядит так: 60×40×2, где 60 — ширина в мм, 40 — высота в мм, 2 — толщина стенки в мм. Чем больше эти цифры, тем прочнее и тяжелее труба.

Опорные столбы: выбор по весу конструкции

Опорные столбы держат весь вес ворот и калитки, поэтому экономить на их сечении нельзя. Используйте эту таблицу для правильного выбора.

Стандартный выбор для двухстворчатых ворот 3×2 метра с профнастилом — труба 100×100×4 мм. Это оптимальное соотношение надежности и цены.

Каркас створок ворот: основа конструкции

Для рамы створок используйте прямоугольную профильную трубу. Она легче квадратной при той же прочности на изгиб.

• 60×40×2 мм — для створок шириной до 1,5 метра, легкий вариант для калиток
• 60×40×3 мм — универсальный выбор для створок 1,5-2 метра, подходит в 80% случаев
• 60×60×3 мм — для широких створок 2-2,5 метра или при использовании тяжелой обшивки
• 80×40×3 мм — для одностворчатых ворот шириной более 2 метров

️ Критическая ошибка: Не используйте трубу с толщиной стенки менее 2 мм для основной рамы створок. Экономия составит всего 300-500 рублей, но через 6-12 месяцев створки начнут провисать. Переделка обойдется в 15-20 тысяч рублей.

Ребра жесткости и перемычки: усиление каркаса

Для внутренних усилений используйте более легкую трубу. Она не несет основную нагрузку, но предотвращает деформацию каркаса.

• 40×20×2 мм — для горизонтальных перемычек под листы обшивки
• 40×20×2 мм — для диагональных ребер жесткости
• 30×20×2 мм — бюджетный вариант для дополнительных перемычек (не для основных ребер)

Каркас калитки: отдельная конструкция

Калитка легче створок ворот, поэтому используйте трубу меньшего сечения:

• 40×40×2 мм — для основной рамы калитки, оптимальный выбор
• 40×20×2 мм — для горизонтальных перемычек внутри калитки

Расчет количества трубы для стандартных ворот 3×2 м + калитка 1×2 м

Добавьте к этим расчетам 5-10% запаса на обрезки и возможные ошибки. Итоговое количество трубы — 48-50 метров.

По данным производителей металлопроката, труба с толщиной стенки 3 мм служит на 60-70% дольше трубы 2 мм при увеличении стоимости всего на 15-20%. Большинство профессиональных монтажников ворот используют исключительно трубу толщиной от 3 мм для ответственных конструкций.

Из практики: Знакомый сварил ворота из трубы 60×40×2 мм, которая осталась после строительства гаража. Думал, сэкономит — не надо покупать новую. Через 8 месяцев створки провисли на 4 см. Пришлось снимать обшивку, вырезать старый каркас и варить новый из трубы 3 мм. Потерял неделю времени и 12 тысяч на материалы. Говорит, что дешевле было бы сразу купить правильную трубу.

Как проверить качество профильной трубы при покупке

Недобросовестные продавцы иногда продают трубу с заниженной толщиной стенки. Вместо заявленных 3 мм реальная толщина может быть 2,5-2,7 мм. Проверяйте при покупке:

• Замерьте толщину стенки штангенциркулем — на срезе трубы должна быть заявленная толщина (±0,1 мм допустимо)
• Взвесьте отрезок трубы — труба 60×40×3 длиной 6 метров весит примерно 26 кг, если вес меньше на 2+ кг, стенки тоньше
• Проверьте маркировку — на качественной трубе должна быть бирка производителя с указанием ГОСТ или ТУ
• Осмотрите геометрию — положите трубу на ровную поверхность, не должно быть изгибов более 2-3 мм на 6 метров
• Проверьте толщину цинкового покрытия — если берете оцинкованную трубу, покрытие должно быть равномерным, без проплешин

Лучше потратить 10 минут на проверку при покупке, чем потом переделывать всю конструкцию.

Лайфхак: Покупайте всю профильную трубу в одном магазине и за один раз. Во-первых, получите скидку 5-10% на оптовую закупку. Во-вторых, вся труба будет из одной партии, одного качества и цвета — не будет различий при покраске.

Обшивка, крепеж, фурнитура

После профильных труб переходим к материалам обшивки и фурнитуре. Эти элементы влияют на внешний вид, удобство использования и долговечность ворот.

Профнастил: выбор по характеристикам

Профнастил — это гофрированный стальной лист с полимерным или цинковым покрытием. Самый популярный материал для обшивки ворот благодаря соотношению цены, прочности и эстетики.

Маркировка профнастила: С8-0,45-1150, где С — стеновой, 8 — высота волны в мм, 0,45 — толщина металла в мм, 1150 — ширина листа в мм.

Какой профнастил выбрать для ворот:

• Марка С8 или С10 — оптимальная высота волны для ворот, не слишком рельефная
• Толщина металла 0,45-0,5 мм — минимально допустимая для надежности, тоньше 0,4 мм быстро деформируется
• Покрытие полиэстер — стандарт, служит 10-15 лет, доступная цена
• Покрытие пурал или матовый полиэстер — премиум, служит 20-25 лет, дороже на 30-40%
• Цвет — темные цвета (коричневый, темно-зеленый, графит) практичнее светлых, меньше видна пыль

Расчет количества листов профнастила:

Для ворот 3×2 м (две створки) + калитка 1×2 м:

• Площадь ворот: 3 м × 2 м = 6 м
• Площадь калитки: 1 м × 2 м = 2 м
• Общая площадь: 8 м

Стандартный лист профнастила С8: 1,15 м × 2 м = 2,3 м (полезная площадь с учетом нахлеста около 2,1 м).

Необходимое количество: 8 м ÷ 2,1 м = 4 листа (с небольшим запасом берите 5 листов).

Стоимость: 1 лист профнастила С8 толщиной 0,45 мм — 700-1000 рублей. Итого: 3500-5000 рублей за обшивку.

️ КРИТИЧЕСКИ ВАЖНО: Никогда не режьте профнастил болгаркой! Высокая температура плавит защитный цинковый слой и полимерное покрытие. Через 3-6 месяцев в местах реза появится ржавчина, которая быстро распространится. Используйте только ножницы по металлу или электролобзик с полотном для металла.

Петли: сердце конструкции

От качества петель зависит, будут ли ворота открываться плавно или начнут заедать через полгода. Не экономьте на этом элементе.

Количество петель:

• Для каждой створки ворот весом до 100 кг — 2 петли
• Для створок 100-150 кг — 3 петли
• Для одностворчатых ворот — минимум 3 усиленные петли
• Для калитки — 2-3 петли в зависимости от веса

Итого для двухстворчатых ворот + калитка: 4-6 петель для ворот + 2-3 для калитки. Стоимость: 2400-5400 рублей.

Замки и засовы

Для калитки:

Врезной замок с ручками — 1500-3000 рублей. Надежный вариант, как в обычной двери. Или накладной замок — 800-1500 рублей, проще установить, но менее эстетичен.

Для ворот:

Накладной замок на створку — 1200-2000 рублей. Или врезной замок в профильную трубу — 2000-3500 рублей, сложнее в установке.

Засов (шпингалет):

Вертикальный штырь для фиксации створки в землю — 300-600 рублей за комплект. Обязательный элемент, снимает нагрузку с петель.

Горизонтальный засов:

Для фиксации второй створки — 400-800 рублей.

Саморезы и заклепки для крепления профнастила

Используйте только специальные кровельные саморезы по металлу с резиновой шайбой и цветным полимерным покрытием.

• Размер: 4,8×19 мм или 4,8×25 мм (для трубы с толщиной стенки 2-3 мм)
• Цвет: подбирайте под цвет профнастила
• Количество: 8-10 саморезов на 1 м профнастила

Для ворот 3×2 м + калитка 1×2 м (8 м): 64-80 саморезов. Упаковка 100 штук стоит 150-250 рублей.

Альтернатива саморезам — вытяжные заклепки 4×10 мм. Их невозможно открутить снаружи, что повышает защиту от взлома. Стоимость 100 штук — 100-200 рублей. Потребуется заклепочник (300-800 рублей).

Краска и грунтовка для каркаса

Даже если используете оцинкованную трубу, каркас нужно покрасить для защиты сварочных швов и эстетики.

• Грунтовка антикоррозийная — 1 литр покрывает 8-10 м в один слой. Для каркаса ворот нужно 1-1,5 литра. Стоимость: 300-500 рублей.
• Эмаль по металлу (ПФ-115 или аналоги) — 1 литр на 10 м в один слой. Красить нужно в 2 слоя, потребуется 2 литра. Стоимость: 400-600 рублей за литр, итого 800-1200 рублей.

Цвет краски выбирайте под профнастил или контрастный (черная рама с цветной обшивкой выглядит современно).

Дополнительные материалы

• Бетон М200-М300 для заливки опорных столбов — примерно 0,4-0,5 м (около 2000-2500 рублей с доставкой)
• Песчано-гравийная смесь (ПГС) для подушки под столбы — 0,1 м (200-300 рублей)
• Электроды для сварки диаметром 3 мм — 1-2 пачки по 1 кг (300-500 рублей)
• Диски для болгарки (отрезные и зачистные) — 3-5 штук (300-500 рублей)
• Уайт-спирит или растворитель для обезжиривания — 0,5 литра (150-200 рублей)

Специалисты по металлоконструкциям рекомендуют покупать петли с запасом прочности в 1,5 раза выше расчетного веса створки. Например, для створки весом 100 кг выбирайте петли с нагрузкой 150 кг на пару. Это компенсирует ветровую нагрузку и продлевает срок службы фурнитуры на 30-40%.

Из практики: Сосед купил дешевые китайские петли за 200 рублей пару вместо нормальных за 500. Сэкономил 1200 рублей на всех воротах. Через 7 месяцев одна петля лопнула от постоянной нагрузки — створка упала и погнула каркас. Ремонт обошелся в 8000 рублей. Экономия 1200 рублей превратилась в убыток 6800 рублей.

Лайфхак: Покупайте саморезы с запасом в 1,5 раза больше расчетного количества. Часть саморезов неизбежно упадет в траву и потеряется, часть сорвется при закручивании. Лучше останется 30-40 штук про запас для будущего ремонта, чем придется ехать в магазин за 10 недостающими.

Инструменты: что понадобится

Правильный инструмент — половина успеха. Без необходимого набора работа превратится в мучение, а качество пострадает. Разделим инструменты на три категории: обязательные, желательные и те, что можно арендовать.

Обязательные инструменты (без них не обойтись)

1. Сварочный аппарат — основной инструмент для соединения металла. Для ворот подойдет инверторный сварочный аппарат мощностью 160-200 А. Если своего нет, можно арендовать за 300-500 рублей в день или купить бюджетную модель за 5000-8000 рублей.
2. Болгарка (УШМ) — для резки профильной трубы и зачистки сварочных швов. Нужна болгарка под диск 125 мм (удобная) или 230 мм (для быстрой резки толстых труб). Цена: 1500-4000 рублей.
3. Рулетка — минимум 5 метров, лучше 7-10 метров. Обязательно металлическая лента, а не тканевая (она не растягивается). Цена: 300-800 рублей.
4. Уровень строительный — для проверки вертикали столбов и горизонтали створок. Длина 80-120 см оптимальна. Цена: 400-1000 рублей. Альтернатива — лазерный уровень (дороже, но точнее).
5. Угольник строительный — для проверки углов 90° при сварке каркаса. Размер 30×40 см или 40×60 см. Цена: 200-500 рублей.
6. Шуруповерт — для крепления профнастила саморезами. Подойдет аккумуляторный на 12-18 В. Цена: 2000-6000 рублей.
7. Садовый бур — для бурения ям под опорные столбы. Диаметр 200-250 мм, длина 1,5-2 метра. Можно купить (1500-3000 рублей) или арендовать (200-400 рублей в день).
8. Ножницы по металлу — для резки профнастила. Обязательно специальные длинные ножницы, а не обычные хозяйственные. Цена: 500-1500 рублей.
9. Молоток — обычный слесарный молоток 500-800 грамм. Для подгонки деталей и сбивания окалины. Цена: 200-400 рублей.
10. Маркер или мел — для разметки линий реза на трубе и профнастиле. Цена: 50-100 рублей.

Желательные инструменты (сильно упростят работу)

• Магнитный угольник — фиксируется на металле и держит детали под углом 90° во время сварки. Освобождает руки. Цена: 300-800 рублей. Очень рекомендуется — сэкономит часы времени.
• Струбцины — для фиксации деталей во время сварки. Нужны минимум 4 штуки. Цена: 200-400 рублей за штуку.
• Отвес — для точной проверки вертикали опорных столбов (точнее обычного уровня). Цена: 100-300 рублей.
• Электролобзик — для ровной резки профнастила (альтернатива ножницам, если много резать). Цена: 1500-4000 рублей.
• Металлическая щетка для болгарки — для зачистки ржавчины и окалины перед покраской. Цена: 150-300 рублей.
• Кисти для покраски — 2-3 кисти разной ширины (50 мм и 100 мм). Цена: 100-300 рублей.
• Защитная маска для сварки (хамелеон) — автоматически затемняется при розжиге дуги, очень удобна. Цена: 1500-5000 рублей. Если нет, подойдет обычная маска за 300-500 рублей.

Можно арендовать (если нет своих)

• Профессиональный сварочный аппарат — если ваш маломощный, арендуйте более мощный на 1-2 дня для сварки опорных столбов. Цена аренды: 400-700 рублей в день.
• Бензиновый или электрический бур — для быстрого бурения ям под столбы (ручным буром это 2-3 часа тяжелой работы). Цена аренды: 500-1000 рублей в день.
• Бетономешалка — если планируете самостоятельно готовить бетон (выгоднее готового на 30-40%). Цена аренды: 300-600 рублей в день.

Средства защиты (обязательно!)

Не пренебрегайте безопасностью. Травма может обойтись гораздо дороже, чем стоимость всех ворот.

• Защитные очки или щиток — при резке болгаркой летят искры и осколки металла. Цена: 100-300 рублей.
• Перчатки спилковые — для защиты рук при сварке и работе с металлом. Цена: 150-300 рублей.
• Респиратор — при покраске и зачистке металла. Цена: 200-500 рублей.
• Плотная одежда — при сварке искры прожигают обычную ткань. Нужна плотная х/б одежда или специальная роба.
• Закрытая обувь — лучше рабочие ботинки с металлическим подноском.

️ ВАЖНО: Не работайте болгаркой без защитного кожуха! Каждый год сотни людей получают травмы из-за того, что снимают кожух "для удобства". Если диск лопнет, осколки летят со скоростью пули. Также не работайте в дождь или при повышенной влажности со сварочным аппаратом — риск удара током.

Из практики: Знакомый решил сэкономить и не купил магнитный угольник за 500 рублей. Варил каркас створки, держа детали руками и подпирая кирпичами. Углы получились не по 90°, а по 88-92°. Когда собрал две створки вместе, между ними образовались щели до 1,5 см. Пришлось резать одну створку и переваривать. Потерял 2 дня работы и испортил 4 метра профильной трубы (1200 рублей). Если бы купил магнитный угольник, избежал бы этого.

Какой сварочный аппарат выбрать для ворот

Если покупаете сварочный аппарат специально для ворот (и возможно других работ на участке), вот рекомендации:

• Тип: инверторный сварочный аппарат (ручная дуговая сварка, MMA). Он легкий, компактный и прост в использовании.
• Мощность: 160-200 А достаточно для сварки профильной трубы с толщиной стенки до 5 мм.
• Напряжение питания: 220 В (обычная розетка). Убедитесь, что проводка выдержит нагрузку 3-4 кВт.
• Функции: желательно наличие функций Hot Start (легкий розжиг дуги) и Arc Force (предотвращение залипания электрода).
• Бренды: бюджетные — Ресанта, Сварог, Fubag (5000-8000 рублей); средний сегмент — ELITECH, Aurora (8000-15000 рублей).

Если планируете только ворота и больше ничего не варить, выгоднее арендовать аппарат на 3-4 дня за 1200-2000 рублей.

Лайфхак: Если у вас нет верстака или большого стола для сборки каркаса, используйте ряд кирпичей или бетонных блоков, выложенных в линию на ровной площадке. Это создаст идеально ровную плоскость для сварки рамы. Многие профессионалы используют именно этот способ на строительных площадках.

Итоговая смета на инструменты (если покупать всё с нуля):

• Обязательные инструменты (свои или аренда): 10000-20000 рублей
• Желательные инструменты: +3000-7000 рублей
• Средства защиты: +800-1500 рублей

Реальность такова: у большинства домашних мастеров уже есть шуруповерт, болгарка, рулетка и уровень. Докупить придется только сварочный аппарат (или арендовать), садовый бур и специфические мелочи. Итоговые затраты составят 3000-8000 рублей.

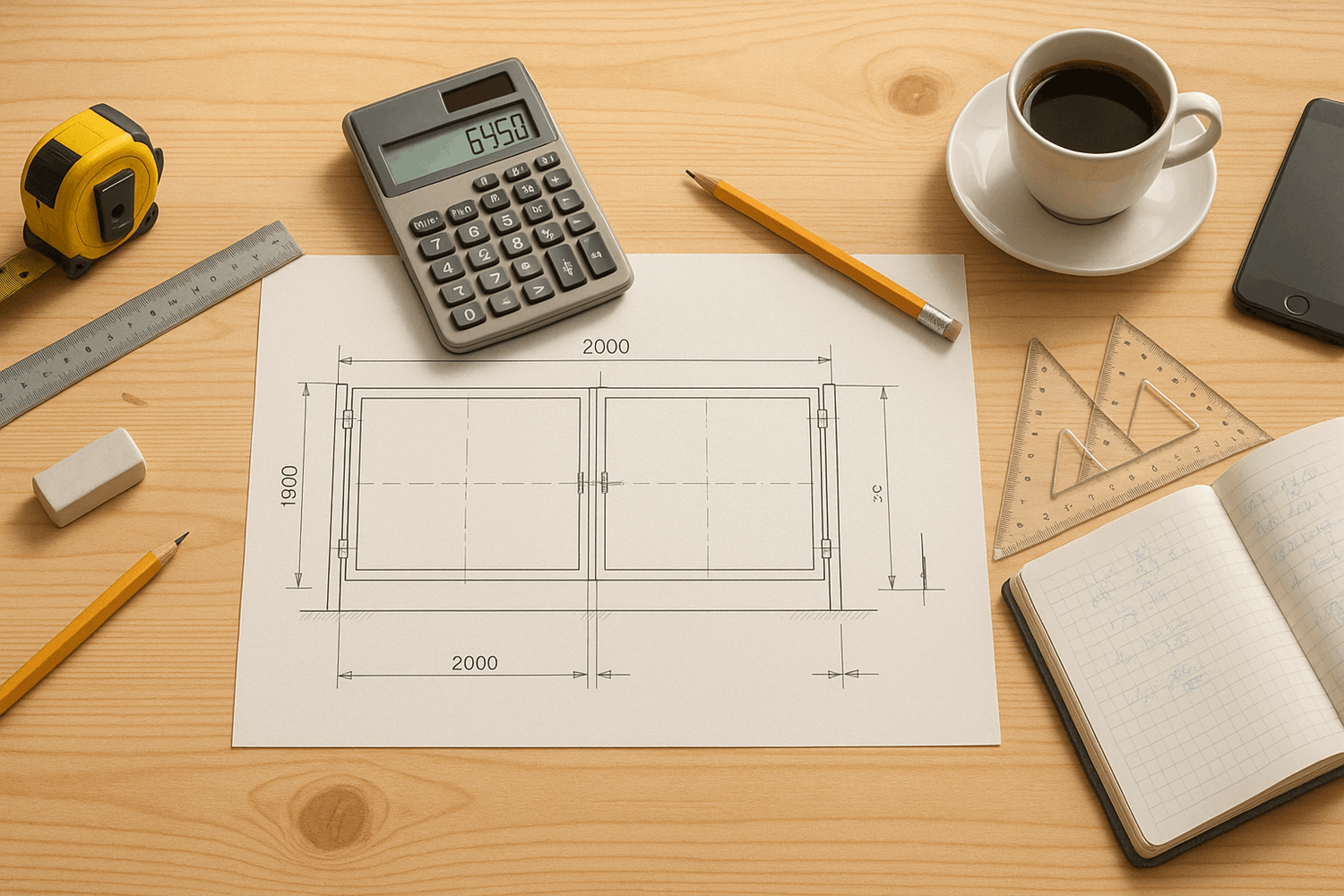

Чертеж и расчеты: как сделать правильно с первого раза

Чертеж — это не формальность, а рабочий инструмент. Он помогает избежать ошибок при закупке материалов, экономит время на этапе сварки и гарантирует, что створки будут идеально подходить к проему.

Многие пропускают этап чертежа, думая: "Замерю на месте и сварю". Результат — перекошенные створки, лишние поездки в магазин за недостающей трубой и переделки. Правильный чертеж сэкономит вам минимум один день работы и 2-3 тысячи рублей на ошибках.

Не обязательно быть инженером или чертить в специальных программах. Достаточно листа бумаги формата А4, карандаша, линейки и калькулятора. Главное — точность размеров и продуманность конструкции.

Опытные мастера говорят: "Семь раз отмерь, один раз отрежь". В случае с воротами это правило работает на 100%. По статистике, 65% переделок у новичков связаны именно с ошибками в замерах и отсутствием чертежа.

Замеры проема: формулы и хитрости

Правильные замеры — основа всего. Ошибка даже в 2-3 см приведет к тому, что створки не влезут в проем или, наоборот, образуются огромные щели.

Ширина проема: формула для комфортного въезда

Не делайте проем "впритык" по ширине автомобиля. Используйте проверенную формулу:

Ширина проема = Ширина автомобиля + 1 метр (по 50 см запаса с каждой стороны)

Примеры расчета:

• Легковой автомобиль (ширина 1,8 м) → проем минимум 2,8-3 метра
• Кроссовер или внедорожник (ширина 2 м) → проем минимум 3-3,5 метра
• Минивэн (ширина 2,2 м) → проем минимум 3,2-3,5 метра
• Грузовая газель (ширина 2,3 м) → проем минимум 3,5-4 метра

Из практики: Сосед сделал ворота шириной ровно 2,5 метра под свою машину шириной 1,8 м. Думал, запаса 70 см хватит. Каждый заезд превращался в стресс — малейший поворот руля, и царапина на крыле или на воротах. Через полгода расширил проем до 3 метров, потратив на это 8 тысяч рублей и выходные. Сразу бы сделал правильно.

Высота проема: привязка к стандартам

Стандартная высота ворот — 2-2,5 метра. Этого достаточно для любого легкового автомобиля и большинства грузовиков.

Рекомендации по высоте:

• 2 метра — минимальная высота, подходит для всех легковых автомобилей и кроссоверов
• 2,2 метра — универсальный вариант, оптимальное соотношение
• 2,5 метра — для микроавтобусов и грузовиков типа Газель
• Более 2,5 метра — если планируете въезд спецтехники или грузовиков

Практический момент: листы профнастила обычно продаются высотой ровно 2 метра. Если делаете ворота 2 метра высотой, профнастил встанет без подрезки — экономия времени и материала.

Технические зазоры: не забудьте их учесть

Створки ворот не должны плотно прилегать к проему и земле. Нужны технические зазоры для компенсации температурных расширений, снега и свободного хода.

Зазор от земли:

10-15 см — минимальный зазор для средней полосы России. Если зимой выпадает много снега, делайте 15-20 см, иначе ворота будут загребать снег при открывании.

Зазор между створками (для двухстворчатых):

10-15 мм — это технический зазор, который компенсирует температурное расширение металла летом и не дает створкам биться друг о друга при ветре.

Зазор между створкой и опорным столбом:

5-10 мм — чтобы створка свободно открывалась и не цепляла столб при тепловом расширении.

Зазор сверху (между верхом створки и верхом проема):

5-10 мм — если проем ограничен сверху (например, аркой или навесом). Если проем открытый сверху, этот зазор не критичен.

️ Критическая ошибка: Многие делают зазор от земли всего 3-5 см, чтобы "закрыть щель от животных". Зимой после первого снегопада такие ворота невозможно открыть — приходится расчищать снег лопатой. А при весеннем пучении грунта створки могут вообще упереться в землю и погнуться. Минимум 10 см от земли — это не перестраховка, а необходимость.

Учет ширины опорных столбов

Новички часто забывают, что опорные столбы занимают место. Если общая ширина проема 3 метра, а вы используете столбы 100×100 мм, то полезная ширина для створок будет не 3 метра, а 2,8 метра (минус по 10 см на каждый столб).

Формула расчета ширины створок:

Ширина одной створки = (Ширина проема − Ширина 2 столбов − Зазоры) ÷ 2

Пример для проема 3 метра со столбами 100×100 мм:

• Ширина проема: 3000 мм
• Ширина двух столбов: 100 мм + 100 мм = 200 мм
• Зазоры: 10 мм (центральный) + 5 мм + 5 мм (боковые) = 20 мм
• Полезная ширина: 3000 − 200 − 20 = 2780 мм
• Ширина одной створки: 2780 ÷ 2 = 1390 мм (1,39 метра)

Лайфхак: Измеряйте проем в трех местах — вверху, посередине и внизу. Если забор кривой или столбы установлены с разницей, вы это сразу заметите. За базу берите минимальный замер — так гарантированно створки влезут в проем.

Как замерить проем, если забора еще нет

Если вы только планируете забор и ворота, порядок такой:

1. Определите, где будут стоять опорные столбы ворот — отметьте места колышками
2. Замерьте расстояние между внутренними краями будущих столбов — это ширина проема
3. Учтите толщину опорных столбов (обычно 100 мм с каждой стороны)
4. Добавьте к ширине проема по 50 мм с каждой стороны для установки столбов забора
5. Используйте натянутый шнур для проверки прямолинейности линии забора

Главное правило: сначала спланируйте и установите опорные столбы ворот, потом стройте забор от них. Не наоборот.

Проверка диагоналей проема

Перед тем как делать чертеж, убедитесь, что проем прямоугольный, а не ромбовидный. Замерьте рулеткой обе диагонали проема (от верхнего левого угла до нижнего правого и наоборот). Разница не должна превышать 10 мм.

Если разница больше, проем перекошен. Либо выравнивайте столбы (если еще не забетонированы), либо учитывайте перекос при изготовлении створок.

Создание чертежа: что обязательно указать

Чертеж не обязательно должен быть идеальным с точки зрения инженерного черчения. Главное — чтобы по нему можно было работать. Нарисуйте три вида: общий вид ворот, схему каркаса одной створки и план установки столбов.

Что обязательно указывать на чертеже створки:

1. Габаритные размеры створки — ширина и высота в миллиметрах (например, 1390×2000 мм)
2. Сечение профильной трубы для каждого элемента:
   • Для внешней рамы (например, 60×40×3 мм)
   • Для ребер жесткости (например, 40×20×2 мм)
   • Для перемычек под обшивку (например, 40×20×2 мм)
3. Схема расположения ребер жесткости — нарисуйте, где будут диагонали или горизонтальные перемычки. Укажите расстояния от краев.
4. Места установки петель — отметьте на чертеже, где именно будут привариваться петли. Обычно это 20-30 см от верхнего и нижнего края створки. Если петель три, средняя располагается ровно посередине.
5. Места крепления обшивки — если планируете перемычки под каждый лист профнастила, укажите их расположение с точными размерами.
6. Расположение калитки (если встроенная) — начертите проем калитки внутри створки, укажите его размеры (обычно 900×1900 мм). Обозначьте вертикальные стойки и горизонтальные перемычки для усиления.
7. Места установки замков и засовов — отметьте, где будет врезан замок, где нижний фиксатор (штырь), где ручки.
8. Направление открывания — стрелками покажите, в какую сторону будет открываться каждая створка (внутрь участка или наружу).

Что указывать на общем виде ворот:

• Ширина проема между опорными столбами
• Высота проема
• Зазор от земли до нижнего края створок
• Зазор между створками (для двухстворчатых)
• Расположение опорных столбов — их ширина и расстояние между ними
• Расположение калитки (если отдельная) относительно ворот

Схема установки опорных столбов (вид сбоку):

• Глубина ямы под столб — минимум 1200 мм (ниже уровня промерзания грунта)
• Диаметр ямы — на 50-70 мм больше сечения столба с каждой стороны
• Высота песчано-гравийной подушки — 150-200 мм на дне ямы
• Высота надземной части столба — обычно 2200-2500 мм (на 200-500 мм выше створок)
• Общая длина столба — подземная часть + надземная часть (итого 3400-3700 мм, то есть 3,5-4 метра)

Из практики: Друг нарисовал чертеж створки, но забыл указать сечение трубы для ребер жесткости. В магазине купил то, что попалось под руку — трубу 20×20 мм (самую тонкую). Когда начал варить, понял, что она слишком хлипкая. Пришлось ехать обратно и менять. Потерял 3 часа времени. На чертеже должно быть всё — каждый размер, каждое сечение.

️ Важное правило: Прежде чем резать трубу, выложите на чертеже карту раскроя — какие куски и какой длины нужно отрезать из каждой 6-метровой трубы. Это минимизирует отходы. Например, из одной трубы 6 метров можно нарезать две боковые стойки створки по 2 метра и две горизонтальные по 1,4 метра — и останется только 20 см обрезка.

Лайфхак: Не умеете чертить от руки? Используйте бесплатные онлайн-конструкторы ворот или даже Excel. В Excel создайте таблицу с ячейками 10×10 мм, каждая ячейка = 1 см в реальности. Рисуйте рамку створки, заполняя ячейки цветом, и подписывайте размеры. Получится наглядная схема.

Пример простого чертежа створки на бумаге

Вот что должно быть на листе А4:

1. Нарисуйте прямоугольник в масштабе (например, 1:20, то есть 1 см на бумаге = 20 см в реальности)
2. Подпишите размеры: ширина 1390 мм, высота 2000 мм
3. Внутри прямоугольника нарисуйте линии ребер жесткости (диагонали или перемычки)
4. Отметьте кружками места установки петель (20 см от верха и низа)
5. Подпишите сечение трубы: внешняя рама 60×40×3, ребра 40×20×2
6. Укажите, где будет замок и засов
7. Стрелкой покажите направление открывания

Этого достаточно, чтобы работать без ошибок. Можете сфотографировать чертеж на телефон и держать перед глазами во время работы.

Проверьте чертеж перед закупкой материалов

Перед тем как ехать в магазин, пройдитесь по чертежу и посчитайте:

• Сколько метров трубы каждого сечения понадобится
• Сколько листов профнастила нужно (с запасом 5-10%)
• Сколько петель, замков, саморезов
• Сколько бетона для заливки столбов

Составьте список покупок с точными цифрами. Это сэкономит время в магазине и убережет от лишних поездок за забытыми материалами.

Профессиональные сварщики говорят: "Не ленись потратить 2 часа на чертеж — он сэкономит 2 дня на переделках". Это действительно так. Чертеж — это не бюрократия, а инструмент экономии времени и денег.

Главное правило: Если сомневаетесь в чертеже, покажите его знакомому, который разбирается в сварке или строительстве. Взгляд со стороны поможет заметить ошибки, которые вы не видите. Лучше исправить ошибку на бумаге, чем на металле.

Пошаговая инструкция: от фундамента до первого открывания

Теперь переходим к практике. У вас есть чертеж, материалы закуплены, инструменты готовы. Пора делать ворота. Следуйте этой инструкции шаг за шагом, и вы избежите 90% типичных ошибок новичков.

Общая последовательность работ: установка опорных столбов → изготовление каркаса створок → усиление ребрами жесткости → покраска → установка петель → навешивание створок → обшивка профнастилом → установка замков и фурнитуры.

Важное правило: не спешите. Каждый этап требует проверки геометрии и качества. Лучше потратить лишний час на проверку, чем потом переделывать весь узел.

Весь процесс от установки столбов до первого открывания ворот занимает 5-7 дней для новичка (с учетом времени застывания бетона). Опытный мастер справится за 3-4 дня.

Шаг 1. Установка опорных столбов

Опорные столбы — это фундамент всей конструкции. Если столбы установлены криво или неглубоко, ворота со временем перекосит. Этот шаг требует максимальной точности.

1. Разметка мест под столбы

Определите точные места установки столбов. Используйте колышки и натянутый шнур для разметки линии забора.

• Вбейте колышки в местах установки крайних столбов ворот
• Натяните между ними шнур — это линия внутренней стороны столбов
• Проверьте расстояние между колышками — это должна быть ширина проема плюс толщина двух столбов
• Если устанавливаете отдельную калитку, разметьте место и для третьего столба

Критический момент: проверьте диагонали будущего проема. Замерьте расстояние от колышка одного столба до верхней точки противоположного (по диагонали). Повторите для второй диагонали. Разница не должна превышать 10-15 мм.

2. Бурение ям под столбы

Ямы под опорные столбы должны быть глубже уровня промерзания грунта. Для средней полосы России это минимум 1,2 метра, для северных регионов — 1,5 метра.

Глубина ямы:

1200-1500 мм в зависимости от региона. Уточните глубину промерзания грунта для вашей местности.

Диаметр ямы:

250-300 мм для столба 100×100 мм. Яма должна быть на 50-100 мм шире столба с каждой стороны для заливки бетона.

Способ бурения:

Используйте садовый бур (ручной или механизированный). Ручным буром диаметром 250 мм одна яма бурится за 1-1,5 часа. Бензобуром — за 15-20 минут.

Из практики: Знакомый пробурил ямы глубиной всего 80 см, решив, что "и так сойдет". Зимой грунт промерз на 1 метр, и силы морозного пучения вытолкнули столбы вверх на 3 см. Ворота перекосило, створки начали цепляться друг за друга. Пришлось весной выкапывать столбы и переустанавливать на правильную глубину. Потратил неделю и 15 тысяч рублей на работу.

3. Подготовка подушки на дне ямы

Песчано-гравийная подушка (ПГС) — это слой песка и гравия на дне ямы. Он выполняет две функции: дренаж (отводит воду от основания столба) и амортизация (компенсирует силы морозного пучения).

1. Насыпьте на дно ямы ПГС или чистый песок слоем 15-20 см
2. Утрамбуйте подушку деревянным бруском или трамбовкой
3. Пролейте водой и еще раз утрамбуйте — подушка должна быть плотной

️ Ошибка: Многие пропускают этап подушки, чтобы сэкономить 15 минут времени. Результат — вода скапливается у основания столба, зимой замерзает и выталкивает столб наружу. Подушка обязательна!

4. Установка столбов с проверкой вертикали

Теперь самый ответственный момент — установка столбов строго вертикально. Даже отклонение на 1-2 градуса создаст проблемы при навешивании створок.

1. Опустите столб в яму и установите его на подушку
2. Проверьте высоту надземной части — она должна быть на 20-50 см выше будущих створок (обычно 2,2-2,5 метра от уровня земли)
3. Проверьте вертикаль по двум плоскостям — приложите строительный уровень к двум соседним граням столба. Столб должен быть строго вертикален в обеих плоскостях. Еще точнее — используйте отвес.
4. Зафиксируйте столб временными укосинами — возьмите 3-4 деревянных бруска или обрезка доски, прислоните их к столбу под углом 45° и прикрутите саморезами. Укосины упираются в землю и держат столб вертикально.
5. Повторно проверьте вертикаль после фиксации укосинами — столб мог сместиться при закреплении

Лайфхак: Перед установкой столба в яму обмотайте его подземную часть рубероидом или пленкой. Это создаст дополнительную гидроизоляцию и продлит срок службы металла на 5-7 лет. Стоимость рубероида — 50-100 рублей на столб.

5. Бетонирование столбов

После того как все столбы выставлены и зафиксированы укосинами, приступайте к бетонированию. Используйте готовый бетон марки М200-М300 или замешивайте самостоятельно.

Рецепт бетона для самостоятельного замешивания:

• 1 часть цемента М400 или М500
• 3 части песка (просеянного, без глины)
• 5 частей щебня фракции 5-20 мм
• 0,5-0,7 части воды (добавляйте постепенно до нужной консистенции)

Процесс заливки:

1. Заливайте бетон в яму слоями по 30-40 см
2. Каждый слой протыкайте арматурой или палкой, чтобы выгнать воздушные пузыри
3. Заполните яму бетоном до уровня земли или чуть выше (на 5-10 см)
4. Сформируйте конус вокруг столба мастерком — это обеспечит сток воды от столба
5. Еще раз проверьте вертикаль столба — если он сместился, аккуратно подправьте, пока бетон не застыл

6. Время застывания бетона

Это самый важный момент, который многие игнорируют. Бетон набирает прочность постепенно:

• 7 дней — набирает 70% прочности, можно начинать легкие работы (приварить петли к столбам)
• 14 дней — набирает 85-90% прочности, можно навешивать створки
• 28 дней — набирает 100% прочности, полная нагрузка

️ КРИТИЧЕСКАЯ ОШИБКА: Не начинайте сварку петель и навешивание створок раньше чем через 7 дней после бетонирования! Ранняя нагрузка на столбы приведет к их смещению, и вся работа пойдет насмарку. Переделка обойдется в 20-30 тысяч рублей.

7. Гидроизоляция верха столба

После застывания бетона обязательно закройте верх столба заглушкой или приварите металлическую пластину. Это предотвратит попадание воды внутрь трубы, которая зимой замерзнет и может разорвать столб.

Варианты гидроизоляции:

• Пластиковая заглушка под размер трубы — 50-100 рублей за штуку
• Приваренная металлическая пластина — самый надежный вариант
• Заливка бетоном верхней части трубы — дешево, но увеличивает вес

Что делать, если столбы получились кривыми

Если после застывания бетона обнаружили, что столб отклонен от вертикали более чем на 5 мм, есть три варианта:

1. Незначительное отклонение (5-10 мм): Можно компенсировать при сварке петель — приварить их чуть со смещением. Не идеально, но работает.
2. Среднее отклонение (10-20 мм): Придется срезать столб на уровне земли, выбить бетонный стакан, установить новый столб правильно. Это 1 день работы и 1500-2000 рублей на новый столб и бетон.
3. Сильное отклонение (более 20 мм): Только полная переустановка столба. Разбейте бетон перфоратором, выкопайте яму заново, установите столб правильно. Это 1-2 дня работы.

Чтобы не попасть в эту ситуацию, проверяйте вертикаль каждые 5 минут в течение первого часа после заливки бетона. Пока он не схватился, столб легко подправить.

Строители говорят: "Кривые столбы — кривые ворота". Это абсолютная правда. По статистике, 40% проблем с воротами (заедание створок, неравномерные щели, быстрое провисание) связаны именно с неправильной установкой опорных столбов.

Главное: После бетонирования оставьте столбы в покое минимум на неделю. Займитесь в это время изготовлением каркаса створок — его можно варить на ровной площадке независимо от столбов.

Шаг 2. Изготовление каркаса створок

Пока бетон застывает в опорных столбах (это минимум 7 дней), самое время сварить каркасы створок. Этот этап можно выполнять на любой ровной площадке: бетонной плите, ровном асфальте или даже на ряду кирпичей.

Подготовка рабочего места

Для сварки каркаса нужна идеально ровная горизонтальная поверхность. От этого зависит геометрия створок. Если сварить на неровной земле, створка получится скрученной или изогнутой.

Варианты рабочей поверхности:

• Бетонная площадка или плита — идеальный вариант
• Ровный асфальт — хорошо, если нет трещин и ям
• Ряд кирпичей или бетонных блоков на ровной земле — бюджетный, но эффективный способ
• Металлический верстак (если размер позволяет) — используют профессионалы

Проверьте горизонтальность уровнем в нескольких точках. Перепад высоты не должен превышать 2-3 мм на длине 2 метров.

Из практики: Сосед варил каркас на неровной земле у гаража. Думал, что "на глаз ровно". Когда повесил створки, оказалось, что одна на 4 см выше другой в закрытом положении. Пришлось снимать, резать нижнюю трубу и переваривать. Потерял 2 дня. Всегда проверяйте плоскость уровнем перед началом сварки!

1. Нарезка профильной трубы по размерам

Достаньте чертеж и нарежьте все трубы точно по указанным размерам. Точность реза критична — допустимое отклонение не более 1-2 мм.

1. Разметьте маркером линии реза на трубе согласно чертежу
2. Используйте угольник для контроля перпендикулярности линии реза
3. Режьте болгаркой с отрезным диском по металлу
4. Каждую отрезанную деталь сразу подписывайте маркером (например, "верх створки 1", "низ створки 2")
5. Сложите детали для одной створки отдельно — так не перепутаете

Углы реза трубы:

• 90° (прямой рез) — проще выполнить, но стык менее герметичен (в трубу может попасть вода)
• 45° (косой рез) — сложнее, но создает более плотное и прочное соединение, рекомендуется для рамы

Для новичков подойдет прямой рез под 90° — главное, чтобы рез был строго перпендикулярен оси трубы.

2. Раскладка деталей на рабочей поверхности

Теперь разложите четыре трубы внешней рамы створки в форме прямоугольника на ровной поверхности. Пока не варите — только раскладка и проверка.

1. Положите две длинные трубы параллельно (это боковые стойки створки)
2. Между ними положите две короткие (верх и низ створки)
3. Приложите детали друг к другу — стыки должны плотно прилегать
4. Если режете под 45°, убедитесь, что скосы правильно состыкованы

Лайфхак: Если нет большой ровной площадки, выложите в линию 10-12 кирпичей с интервалом 20-30 см. Сверху положите две длинные доски или профильные трубы — получится импровизированный стол. Главное — проверьте горизонтальность уровнем.

3. Проверка углов и диагоналей

Это самый важный этап перед сваркой. Если углы не по 90° или диагонали не равны, створка будет ромбом, а не прямоугольником.

Проверка углов:

• Приложите строительный угольник к каждому углу рамы
• Угол должен быть строго 90° — даже отклонение на 1-2° приведет к проблемам
• Если нет большого угольника, используйте правило "3-4-5": отмерьте от угла 30 см по одной стороне, 40 см по другой — расстояние между этими точками должно быть ровно 50 см

Проверка диагоналей (критически важно!):

1. Замерьте рулеткой расстояние от верхнего левого угла до нижнего правого
2. Замерьте от верхнего правого до нижнего левого
3. Обе диагонали должны совпадать с точностью до 3-5 мм максимум
4. Если разница больше, двигайте трубы, пока диагонали не сравняются

️ Критическая ошибка №1: Пропуск проверки диагоналей. Если диагонали различаются на 10-15 мм и больше, створка будет ромбовидной. При закрывании образуются щели, створки будут цепляться друг за друга. Это самая частая ошибка новичков — проверяйте диагонали обязательно!

4. Прихватка сваркой

Когда все углы проверены и диагонали совпадают, зафиксируйте раму точечной сваркой (прихватками). Не проваривайте сразу полностью!

1. Поставьте сварочные прихватки длиной 1-2 см в каждом углу рамы
2. Прихватка должна быть на внешней стороне угла (снаружи рамы)
3. Достаточно одной прихватки на угол, максимум две с противоположных сторон
4. Дайте металлу остыть 1-2 минуты после каждой прихватки

Зачем прихватки: При полной проварке металл нагревается и может повести раму (деформировать). Прихватки фиксируют детали, позволяют проверить геометрию еще раз, и только потом делается полная проварка.

5. Повторная проверка геометрии

После прихваток металл мог слегка повести от нагрева. Обязательно проверьте еще раз:

• Диагонали рулеткой — должны совпадать
• Углы угольником — все по 90°
• Плоскость рамы уровнем — рама должна лежать плоско, без скручивания

Если обнаружили отклонение до 5 мм, исправьте легкими ударами молотка. Если больше — срежьте прихватки болгаркой, подправьте раму и прихватите заново.

6. Полная проварка швов

Теперь можно проваривать швы полностью. Варите сплошным швом без пропусков.

Техника сварки рамы:

1. Начинайте с одного угла — проварите его с двух сторон (с внешней и внутренней стороны рамы)
2. Переходите к противоположному по диагонали углу — это компенсирует температурные напряжения
3. Затем проварите оставшиеся два угла
4. Если варите трубы, соединенные встык, проварите стык по всему периметру трубы
5. Давайте металлу остывать между проварками — не варите все углы подряд, иначе раму поведет

️ Важно: Варите с двух сторон — и снаружи, и изнутри рамы. Односторонний шов менее прочен и может со временем треснуть под нагрузкой.

7. Зачистка сварочных швов

После остывания швов зачистите их болгаркой с зачистным диском. Удалите окалину, наплывы и брызги металла.

• Шов должен быть ровным, без больших наплывов
• Острые края стачивайте — о них можно порезаться при дальнейшей работе
• Зачистка нужна не только для красоты, но и для качественной покраски

Опытные сварщики советуют: "Варите диагонально противоположные углы по очереди, а не по кругу". Это правило компенсирует температурные деформации. Если варить все углы подряд, рама может скрутиться на 5-10 мм, и исправить это уже не получится.

Из практики: Первый раз варил створку и сразу проварил все углы подряд полностью, не делая прихваток. После остывания обнаружил, что раму скрутило — одна диагональ стала на 12 мм длиннее другой. Пытался выпрямить — не получилось. Пришлось резать и варить заново. Потерял 4 метра трубы (1200 рублей) и целый день. Теперь всегда делаю прихватки, проверяю диагонали и варю по диагонали.

8. Изготовление второй створки

Когда первая створка готова, сразу приступайте ко второй. Используйте первую створку как шаблон:

• Наложите детали второй створки на первую — они должны совпадать по размерам
• Проверьте, что нарезали трубы одинаковой длины для обеих створок
• Повторите все операции: раскладка → проверка углов и диагоналей → прихватка → проверка → проварка → зачистка

Лайфхак: Когда обе створки готовы, положите их рядом и сравните размеры. Приложите рулетку к обеим створкам одновременно — ширина и высота должны совпадать с точностью до 2-3 мм. Если есть расхождение, исправьте его сейчас, пока не начали усиление ребрами жесткости.

Главное: Не спешите. Каркас створки — это основа, от которой зависит всё остальное. Лучше потратить лишний час на проверки, чем потом мучиться с кривыми створками.

Шаг 3. Усиление каркаса ребрами жесткости

Внешняя рама створки — это только скелет. Без внутренних ребер жесткости створка будет играть и вибрировать, обшивка начнет деформироваться, а через год-два рама может погнуться под собственным весом и ветровой нагрузкой.

Ребра жесткости — это дополнительные профильные трубы меньшего сечения, которые привариваются внутри рамы створки. Они распределяют нагрузку и не дают раме деформироваться.

Виды ребер жесткости и когда их использовать

Стандартный выбор: Для двухстворчатых ворот для забора шириной 3 метра (по 1,5 м на створку) оптимально использовать две диагональные трубы крест-накрест или одну диагональ плюс одну горизонтальную перемычку посередине.

1. Выбор сечения трубы для ребер жесткости

Ребра жесткости не несут основную нагрузку, поэтому используйте трубу меньшего сечения, чем для рамы:

• 40×20×2 мм — универсальный выбор для ребер, подходит в 90% случаев
• 40×25×2 мм — для тяжелых створок или широких одностворчатых ворот
• 30×20×2 мм — только для легких калиток, для ворот слишком слабая

️ Ошибка: Не используйте для ребер ту же трубу, что и для рамы (60×40 мм). Это лишний вес без прибавки прочности. Створка станет тяжелее на 15-20%, петли будут испытывать большую нагрузку и быстрее износятся.

2. Расчет длины ребер

Для диагональных ребер длина рассчитывается по теореме Пифагора:

Длина диагонали = √(Ширина + Высота)

Пример для створки 1390×2000 мм:

• 1390 = 1 932 100
• 2000 = 4 000 000
• Сумма = 5 932 100
• √5 932 100 = 2435 мм = 2,44 метра

Отнимите от этой длины 2-3 см для удобства сварки (чтобы ребро не упиралось в углы рамы). Итого: нарезайте диагональ длиной 2,42 метра.

Для горизонтальных перемычек длина равна внутренней ширине створки минус 2-3 мм с каждой стороны.

Лайфхак: Не умеете считать по формулам? Положите раму на землю, натяните рулетку от угла к углу по диагонали — это и будет нужная длина. Отнимите 2 см и нарезайте трубу.

3. Разметка мест крепления ребер

Перед сваркой разметьте маркером на раме, где будут привариваться ребра. Это критично важно для симметрии.

Для диагональных ребер крест-накрест:

1. Первое ребро идет от нижнего угла со стороны петель к верхнему противоположному углу
2. Второе ребро идет от верхнего угла со стороны петель к нижнему противоположному
3. Ребра пересекаются посередине створки — в месте пересечения их нужно сварить между собой

Важный нюанс: Ребра должны располагаться в одной плоскости с рамой (не выступать за нее). Иначе они будут мешать крепить обшивку.

Для горизонтальных перемычек:

• Одна перемычка — ровно посередине высоты створки (на расстоянии 1 метр от верха и низа для створки высотой 2 м)
• Две перемычки — на расстоянии 60-70 см от верха и низа
• Три перемычки — через равные промежутки (каждые 50 см для створки 2 метра)

4. Прихватка и проверка ребер

Как и с рамой, сначала делаем прихватки, потом проверку, только потом полную проварку.

1. Положите ребро на размеченное место внутри рамы
2. Убедитесь, что ребро не выступает за плоскость рамы (проверьте уровнем или линейкой)
3. Прихватите ребро к раме в двух точках — у каждого конца по одной прихватке
4. Проверьте положение ребра — оно должно быть строго по разметке
5. Если ребер несколько и они пересекаются, прихватите их в месте пересечения

️ Критический момент: Если варите диагонали крест-накрест, проверьте, чтобы точка пересечения была строго в центре створки. Отклонение на 5-10 см создаст асимметрию, и обшивка может лечь неровно.

5. Полная проварка ребер жесткости

После проверки приваривайте ребра полностью. Проваривайте по всему периметру соединения ребра с рамой.

• Шов должен быть сплошным, без пропусков
• Варите с обеих сторон трубы (если доступ есть)
• Место пересечения диагоналей обязательно проварите — это критичный узел нагрузки
• Давайте металлу остывать между проварками, чтобы не повело раму

Из практики: Товарищ приварил диагонали, но забыл проверить плоскость — одна диагональ выступала за раму на 3 мм. Когда начал крепить профнастил, саморезы в этом месте не закручивались нормально, лист профнастила топорщился. Пришлось срезать ребро болгаркой и варить заново. Потерял 3 часа. Всегда проверяйте, чтобы ребра были в одной плоскости с рамой!

6. Зачистка швов

После остывания зачистите все сварочные швы болгаркой с зачистным диском. Уберите окалину, брызги металла, острые наплывы.

Зачистка особенно важна на внешней стороне рамы — там, где будет крепиться обшивка. Поверхность должна быть ровной, чтобы профнастил плотно прилегал.

Нужны ли ребра жесткости для калитки

Для стандартной калитки шириной 0,9-1 метр и высотой 2 метра ребра жесткости не обязательны, но желательны. Калитка легче створок ворот, но испытывает больше циклов открывания-закрывания.

Рекомендации:

• Калитка шириной до 0,8 м: можно обойтись без ребер, если используете раму из трубы 40×40×2 мм
• Калитка 0,8-1 м: одна диагональ от нижнего угла (со стороны петель) к верхнему противоположному
• Калитка более 1 м: две диагонали крест-накрест или одна диагональ + одна горизонтальная перемычка

Ребро жесткости увеличит срок службы калитки на 30-40% и предотвратит провисание.

Производители металлоконструкций утверждают: усиление ребрами жесткости увеличивает прочность створки на изгиб в 3-4 раза при увеличении веса всего на 10-12%. Экономия на ребрах — одна из главных причин провисания ворот через 2-3 года эксплуатации.

Главное правило: Лучше переборщить с ребрами жесткости, чем сэкономить. Дополнительная труба стоит 200-300 рублей, а провисшую створку исправлять придется за 5-7 тысяч.

Шаг 4. Изготовление каркаса калитки (для встроенной)

Если вы выбрали вариант со встроенной калиткой внутри одной из створок ворот, этот шаг для вас. Встроенная калитка — это отдельная небольшая дверца, которая интегрирована в створку и позволяет людям проходить, не открывая тяжелые ворота целиком.

Стандартные размеры встроенной калитки:

• Ширина: 800-900 мм (900 мм — комфортная ширина для свободного прохода)
• Высота: 1900-2000 мм (на 5-10 см ниже высоты створки для порога)
• Расположение: обычно в правой или левой створке, ближе к краю проема

️ Важное решение: Встроенная калитка ослабляет конструкцию створки. Створка со встроенной калиткой требует дополнительного усиления — обязательно усильте её ребрами жесткости по периметру проема калитки.

1. Разметка проема калитки на створке

Перед тем как резать, точно разметьте на створке, где будет проем калитки.

Рекомендуемое расположение:

• От бокового края створки (противоположного петлям): 15-25 см
• От нижнего края створки: 10-15 см (это будет порог калитки, чтобы не загребать снег)
• Ширина проема: 900 мм
• Высота проема: 1900 мм (от порога до верхней перемычки)

Разметьте прямоугольник маркером. Проверьте углы угольником — они должны быть строго 90°. Проверьте диагонали проема — они должны быть равны.

2. Усиление проема вертикальными стойками

Проем калитки нужно обрамить дополнительными трубами. Это сохранит жесткость створки и создаст раму для навешивания калитки.

1. Вертикальные стойки: Приварите две вертикальные трубы 40×40×2 мм по бокам проема калитки. Эти трубы идут от нижней горизонтальной перемычки створки до верхней, образуя левую и правую границы проема.
2. Нижняя горизонтальная перемычка: Приварите горизонтальную трубу 40×40×2 мм на высоте 10-15 см от низа створки. Это будет порог калитки.
3. Верхняя горизонтальная перемычка: На высоте 1900 мм от порога приварите ещё одну горизонтальную трубу 40×40×2 мм. Это будет верх проема калитки.

В результате внутри створки образуется прямоугольный проем размером 900×1900 мм, обрамленный трубами со всех четырех сторон.

Из практики: Знакомый сварил створку, вырезал в ней проем для калитки, но забыл усилить его вертикальными стойками. Просто приварил калитку к внешней раме створки. Через 4 месяца створка начала деформироваться в месте проема — металл тонкий, нагрузка большая. Пришлось снимать обшивку, вваривать стойки. Переделка стоила 6 тысяч и неделю работы. Обязательно усиливайте проем!

3. Изготовление рамы калитки

Теперь нужно сварить отдельную раму калитки, которая будет навешиваться внутри проема на петли. Металлические калитки для забора изготавливаются по той же технологии, что и створки ворот, но меньшего размера.

Размеры рамы калитки:

• Ширина: 880 мм (на 20 мм меньше ширины проема для зазоров по 10 мм с каждой стороны)
• Высота: 1880 мм (на 20 мм меньше высоты проема для зазоров)
• Сечение трубы для рамы: 40×40×2 мм или 40×20×2 мм

Последовательность изготовления:

1. Нарежьте трубу 40×40×2 мм по размерам: 2 трубы по 1880 мм (вертикальные стойки) и 2 трубы по 880 мм (горизонтальные)
2. Разложите детали на ровной поверхности в форме прямоугольника
3. Проверьте углы угольником (все по 90°) и диагонали (должны быть равны)
4. Прихватите углы сваркой
5. Повторно проверьте геометрию
6. Проварите углы полностью, используя метод диагональной сварки (противоположные углы по очереди)
7. Зачистите швы болгаркой

4. Усиление рамы калитки ребрами жесткости

Калитка — самый часто используемый элемент ворот. Она открывается и закрывается десятки раз в день, поэтому должна быть прочной.

Варианты усиления:

• Одна диагональ: Труба 40×20×2 мм от нижнего угла (со стороны петель) к верхнему противоположному. Подходит для калитки шириной до 0,9 м.
• Одна горизонтальная перемычка: На высоте 0,9-1 метр от низа. Простой и эффективный вариант.
• Диагональ + перемычка: Комбинация для максимальной жесткости, рекомендуется для широких калиток (0,9-1 м).

Приваривайте ребра жесткости по той же технологии, что описана в Шаге 3. Не забывайте проверять плоскость — ребра не должны выступать за раму.

5. Примерка калитки в проем

Перед навешиванием петель обязательно примерьте раму калитки к проему.

1. Вставьте раму калитки в проем
2. Проверьте зазоры по периметру — должно быть по 10 мм с каждой стороны (сверху, снизу, слева, справа)
3. Если зазоры неравномерные (например, сверху 5 мм, а снизу 15 мм), подправьте размеры рамы калитки — подрежьте или нарастите
4. Убедитесь, что рама калитки не выступает за плоскость створки — она должна быть вровень или чуть утоплена

Если всё в порядке, можно переходить к этапу покраски (петли приварите после покраски).

Как сделать встроенную калитку более удобной

Несколько улучшений для комфорта использования встроенной калитки:

• Порог калитки: Сделайте его повыше (15-20 см от земли), если зимой много снега. Это предотвратит загребание снега при открывании.
• Доводчик: Установите пружинный доводчик, чтобы калитка закрывалась автоматически. Особенно полезно, если есть дети или домашние животные.
• Защелка-фиксатор: Кроме замка, установите простую защелку, чтобы калитку можно было быстро зафиксировать в открытом положении (когда заносите что-то тяжелое).
• Резиновый уплотнитель: Приклейте по периметру проема калитки резиновый уплотнитель (как на дверях авто). Это снизит шум при закрывании и защитит от продувания.

Лайфхак: Перед сваркой рамы калитки измерьте проем в створке не по чертежу, а по факту — рулеткой от одной приваренной стойки до другой. Иногда реальные размеры отличаются от чертежа на 5-10 мм из-за деформации при сварке. Лучше подогнать калитку под реальный проем, чем потом подпиливать.

Главное: Встроенная калитка удобна для ежедневного использования, но требует грамотного усиления створки. Не экономьте на вертикальных стойках и ребрах жесткости — это основа долговечности всей конструкции.

Шаг 5. Покраска каркаса

Покраска — это не только красота, но и защита металла от коррозии. Даже если вы использовали оцинкованную трубу, сварочные швы и места зачистки остаются незащищенными. Без покраски ржавчина появится уже через 3-6 месяцев.

Зачем красить каркас до обшивки:

• После обшивки профнастилом внутренняя сторона каркаса станет недоступной для покраски
• Краска защищает металл от влаги, которая проникает через стыки обшивки
• Покрашенный каркас выглядит аккуратно через зазоры в обшивке
• Легче красить разложенный каркас на земле, чем висящие створки

Правило: Красьте каркас полностью со всех сторон до установки петель и обшивки. Петли приварите потом, уже к покрашенному каркасу.

1. Подготовка поверхности металла

Качество покраски на 80% зависит от подготовки. Краска, нанесенная на грязную или ржавую поверхность, отслоится через несколько месяцев.

1. Удаление ржавчины и окалины: Если на трубе есть ржавчина или окалина от сварки, удалите её металлической щеткой на болгарке или ручной щеткой. Поверхность должна быть чистой, до металлического блеска.
2. Зачистка сварочных швов: Все сварочные швы должны быть зачищены — уберите наплывы, окалину, брызги металла. Шов может быть виден, но должен быть гладким.
3. Обезжиривание: Протрите весь каркас тряпкой, смоченной в уайт-спирите, растворителе или ацетоне. Это удалит масляные пятна, грязь, пыль. Жир под краской — главная причина отслаивания.
4. Сушка: Дайте металлу полностью высохнуть после обезжиривания (15-30 минут). Красить влажный металл нельзя.

️ Критическая ошибка: Многие пропускают обезжиривание, думая, что "новая труба и так чистая". На самом деле на трубе всегда есть тонкий слой заводской смазки, пыль, следы рук. Краска на необезжиренной поверхности начнет шелушиться через 3-6 месяцев. Обезжиривание обязательно!

2. Грунтовка каркаса

Грунтовка антикоррозийная — это первый защитный слой. Она создает барьер между металлом и краской, улучшает адгезию (прилипание) краски и защищает от ржавчины.

Выбор грунтовки:

• ГФ-021 (серая или красно-коричневая) — классическая грунтовка, недорогая (300-400 рублей за литр), подходит для всех видов металла
• Грунт-эмаль 3 в 1 (преобразователь ржавчины + грунт + эмаль) — дороже (500-700 рублей за литр), но можно наносить прямо на ржавчину, и это одновременно грунт и краска
• Эпоксидная грунтовка — премиум вариант (800-1200 рублей), максимальная защита, но требует двухкомпонентного смешивания

Стандартный выбор: Грунтовка ГФ-021 серая. Надежно, недорого, проверено десятилетиями.

Нанесение грунтовки:

1. Размешайте грунтовку в банке до однородности (если сверху плёнка, процедите через марлю)
2. Наносите кистью 50-100 мм широкими мазками вдоль трубы
3. Прокрашивайте все поверхности — внешние и внутренние стороны рамы, ребра жесткости, углы, швы
4. Особое внимание уделяйте сварочным швам — их нужно прогрунтовать особенно тщательно
5. Слой грунтовки должен быть тонким и равномерным, без потёков

Сушка грунтовки: Полная сушка ГФ-021 при температуре +20°C — 24 часа. Можно красить поверх грунта через 12 часов (при касании грунт не липнет к пальцу).

Из практики: Сосед решил сэкономить время и покрасил каркас без грунтовки, сразу эмалью. Первый год всё было нормально. На второй год в местах сварочных швов начала проступать ржавчина. На третий год краска начала отслаиваться пластами. Пришлось счищать всю краску, зачищать ржавчину, грунтовать и красить заново. Потерял выходные и 3 тысячи на материалы. Грунтовка — это не опция, это обязательный этап!

3. Покраска эмалью

После высыхания грунтовки наносится финишное покрытие — эмаль по металлу.

Выбор краски:

Стандартный выбор: Эмаль ПФ-115 чёрная, коричневая или под цвет профнастила. Для ворот этого достаточно.

Нанесение краски:

1. Размешайте краску до однородности. Если краска густая, разбавьте её растворителем 646 или уайт-спиритом (не более 5-10% по объёму)
2. Наносите кистью или валиком тонким равномерным слоем
3. Красьте в одном направлении вдоль трубы, без разводов
4. Не наносите толстый слой — лучше два тонких слоя, чем один толстый
5. Избегайте потёков — если потёк образовался, сразу разравнивайте его кистью

Количество слоёв: Минимум 2 слоя эмали. Первый слой — базовый, второй — финишный. Между слоями сушка 12-24 часа (зависит от температуры и типа краски).

Лайфхак: Красьте каркас в горизонтальном положении, положив его на кирпичи или козлы. Так краска ляжет равномернее и не будет потёков. Вертикальная покраска создаёт потёки, особенно если краска жидкая.

4. Условия для покраски

Погода и условия критичны для качества покраски.

Идеальные условия:

• Температура воздуха: +15…+25°C
• Влажность: не более 80%
• Ветер: слабый или безветренная погода (при сильном ветре пыль садится на свежую краску)
• Без прямых солнечных лучей (краска слишком быстро сохнет и может потрескаться)
• Без дождя (очевидно)

️ Нельзя красить:

• При температуре ниже +5°C (краска не высохнет нормально)
• При влажности более 85% (конденсат на металле под краской)
• В дождь или сразу после дождя (поверхность влажная)
• На морозе или при угрозе заморозков (краска замерзнет и растрескается)

5. Покраска труднодоступных мест

Обязательно прокрашивайте места, которые станут недоступны после сборки:

• Внутренние стороны рамы
• Торцы труб (особенно верхние торцы вертикальных стоек — туда может попасть вода)
• Места будущей установки петель (потом эти места закроются петлями и останутся некрашеными)
• Внутренние углы и стыки ребер жесткости

Используйте тонкую кисть для труднодоступных мест и углов.

6. Полная сушка перед сборкой

Не спешите приступать к следующим этапам. Дайте краске полностью высохнуть.

• ПФ-115: высыхание «на отлип» — 12 часов, полное высыхание — 24-48 часов
• Акриловые эмали: высыхание — 2-4 часа, полное — 12 часов
• Молотковые эмали: высыхание — 4-6 часов, полное — 24 часа

Не приступайте к приварке петель и навешиванию створок раньше полного высыхания краски. Свежая краска легко царапается и смазывается.

Лакокрасочные производители утверждают: правильно нанесённая система "грунт + 2 слоя эмали" защищает металл от коррозии на 7-10 лет. Без грунтовки срок защиты сокращается до 2-3 лет, а в местах повышенной влажности (сварочные швы, торцы труб) ржавчина появляется уже через год.

Можно ли красить каркас из баллончика

Краска в баллончиках (спрей) — удобный вариант, но дорогой и не всегда практичный для больших площадей.

Плюсы аэрозольной краски:

• Равномерное покрытие без разводов и следов от кисти
• Удобно красить труднодоступные места и углы
• Быстрое высыхание (30-60 минут)
• Не нужны кисти и растворитель

Минусы:

• Дорого: один баллончик 400 мл стоит 300-500 рублей и покрывает всего 1-1,5 м
• Для каркаса ворот 3×2 м нужно 10-15 баллончиков грунтовки и 15-20 баллончиков краски = 7500-10000 рублей
• Сложно контролировать толщину слоя, легко сделать потёки
• Большой расход краски «в воздух», особенно при ветре

Вывод: Баллончик удобен для подкраски небольших участков (царапины, сварочные швы после монтажа), но для покраски всего каркаса выгоднее и практичнее кисть и обычная краска в банках.

Главное: Не воспринимайте покраску как формальность. Это критичный этап, который определяет, сколько прослужат ваши ворота. Хорошо покрашенный каркас простоит 15-20 лет без ржавчины. Непокрашенный или плохо покрашенный начнёт ржаветь через 1-2 года.

Шаг 6. Установка петель

Петли — это критичный узел конструкции. Они держат весь вес створок и испытывают постоянную нагрузку при открывании-закрывании. Неправильная установка петель — причина 90% проблем с провисанием и заеданием ворот.

Типы петель и их выбор

Существует несколько типов петель для ворот. Выбор зависит от веса створок и способа установки.

Стандартный выбор: Для двухстворчатых ворот 3×2 м с профнастилом подойдут сквозные усиленные петли (2 штуки на створку) или цилиндрические петли диаметром 25-30 мм (2-3 штуки на створку).

Расчёт количества петель на створку

Количество петель зависит от веса створки. Недостаточное количество приведёт к быстрому износу и провисанию.

• Створка до 80 кг: 2 петли достаточно
• Створка 80-120 кг: 3 петли — оптимально
• Створка более 120 кг: 3-4 усиленные петли обязательно
• Одностворчатые ворота: минимум 3 петли, лучше 4

️ Критическая ошибка: Не экономьте на количестве петель. Две петли на тяжёлую створку 100+ кг — это гарантированное провисание через год. Третья петля стоит 400-600 рублей, а переделка провисших ворот — 10-15 тысяч.

1. Разметка мест установки петель на опорном столбе

Петли должны располагаться симметрично и на правильном расстоянии от краёв створки. Это обеспечит равномерное распределение нагрузки.

Стандартные расстояния:

• Верхняя петля: 20-30 см от верха створки
• Нижняя петля: 20-30 см от низа створки
• Средняя петля (если три): строго посередине между верхней и нижней

Разметка на опорном столбе:

1. Убедитесь, что бетон в основании столбов полностью застыл (минимум 7 дней после заливки)
2. Приложите уровень к столбу — проверьте вертикаль ещё раз
3. Отмерьте от земли высоту, на которой будет низ створки (с учётом зазора 10-15 см)
4. От этой точки отмерьте вверх 20-30 см — отметьте место нижней петли
5. Отмерьте вниз от верха створки 20-30 см — отметьте место верхней петли
6. Если петель три, найдите середину между отметками — это место средней петли

Из практики: Знакомый установил петли "на глаз", не делая точной разметки. Верхняя петля оказалась на 25 см от верха, а нижняя на 35 см от низа. Нагрузка распределилась неравномерно — нижняя петля испытывала больше нагрузки и через год треснула. Пришлось снимать створку и переваривать петлю. Потерял день и 1500 рублей на новую петлю. Размечайте точно!

2. Приварка петель к опорному столбу

Сначала привариваются части петель к опорному столбу, затем к створке. Именно в таком порядке.

Для сквозных петель:

1. Приварите нижнюю часть петли (со штырем) к опорному столбу строго вертикально
2. Используйте магнитный уровень или отвес для контроля вертикали штыря
3. Проварите петлю по всему периметру с двух-трёх сторон для максимальной прочности
4. Повторите для всех остальных петель на этом столбе
5. Дайте швам остыть 5-10 минут

Для цилиндрических петель:

1. Цилиндрическая петля состоит из двух половин — одна приваривается к столбу, другая к створке
2. Приварите половины петель к столбу строго на одной вертикальной линии
3. Проверьте соосность: натяните шнур вдоль оси всех петель — они должны быть строго в линию
4. Проварите петли с трёх сторон для надёжности

️ Важно: Петли должны быть приварены строго вертикально и на одной оси. Если хотя бы одна петля отклонена на 2-3 градуса, створка будет заедать при открывании. Проверяйте уровнем каждую петлю после приварки!

3. Приварка петель к створке

Теперь нужно приварить ответные части петель к створке. Это самый ответственный момент — от точности зависит, будет ли створка открываться плавно.

Способ 1: Приварка на весу (сложнее, но точнее):

1. Попросите 1-2 помощников поднять створку и приставить к опорному столбу
2. Наденьте верхнюю часть петли (проушину) на штырь нижней части
3. Выровняйте створку по высоте и зазорам (10 мм до столба, 10-15 см до земли)
4. Зафиксируйте створку подпорками или струбцинами
5. Прихватите верхнюю часть петли к створке точечной сваркой (1-2 см)
6. Проверьте, как открывается створка — она должна ходить плавно, без заеданий
7. Если всё ок, снимите створку и проварите петли полностью

Способ 2: Точная разметка (проще для новичков):

1. Положите створку на козлы или кирпичи рядом со столбом
2. Измерьте точное положение петель на столбе (высоту каждой от земли)
3. Перенесите эти размеры на створку с точностью до 1-2 мм
4. Приложите верхние части петель к створке по разметке
5. Проверьте вертикаль и соосность петель на створке
6. Прихватите петли сваркой
7. Навесьте створку на столб, проверьте ход — если заедает, снимите и подправьте
8. Проварите петли полностью после проверки

Лайфхак: Перед полной проваркой петель смажьте штыри солидолом или литолом. Навесьте створку и откройте-закройте её 10-15 раз. Если створка идёт туго или заедает — значит, петли стоят неточно. Исправьте сейчас, пока не проварили полностью. После полной проварки исправить уже сложно.

4. Проверка работы петель

После приварки всех петель обязательно проверьте работу створки:

• Створка должна открываться и закрываться плавно, без усилий
• Не должно быть заеданий, скрипов, рывков
• Створка не должна самопроизвольно открываться или закрываться (если открывается — петли стоят не вертикально)
• Зазоры по периметру должны быть равномерными

Если есть проблемы, лучше срезать петли и переварить правильно. После обшивки профнастилом исправить будет в 10 раз сложнее.

Как установить петли на калитку

Калитка устанавливается по тому же принципу, но есть нюансы:

• Встроенная калитка: Петли привариваются к вертикальной стойке проёма внутри створки. Используйте 2-3 петли в зависимости от веса.
• Отдельная калитка: Петли привариваются к отдельному опорному столбу. Достаточно 2 петель для калитки шириной 0,8-1 м.
• Важно: Калитка открывается чаще створок ворот, поэтому используйте петли с подшипниками — они прослужат дольше.
• Направление открывания: Обычно калитку делают открывающейся внутрь участка (как входную дверь). Это удобнее и безопаснее.

Производители петель утверждают: правильно установленные петли с запасом прочности в 1,5 раза выдерживают более 100 000 циклов открывания-закрывания. Это примерно 10-15 лет эксплуатации при ежедневном использовании. Петли, установленные с нарушениями (неверная соосность, недостаточная проварка), выходят из строя через 2-3 года.

Главное: Установка петель — это прецизионная работа. Отклонение даже на 3-5 мм создаст проблемы. Не спешите, проверяйте каждую петлю уровнем, делайте прихватки и тестируйте перед полной проваркой.

Шаг 7. Навешивание створок и регулировка

Навешивание створок — момент истины. Сейчас проявятся все ошибки, допущенные на предыдущих этапах. Если столбы стоят криво или петли приварены неточно, створки будут заедать и потребуют регулировки.

Подготовка к навешиванию

Перед навешиванием убедитесь:

• Бетон в основании столбов полностью застыл (минимум 7 дней, лучше 14)
• Петли приварены к столбам и остыли
• Створки покрашены и краска высохла
• Есть 1-2 помощника (одному навесить створку практически невозможно)
• Подготовлены подпорки или козлы для фиксации створки на нужной высоте

Важно: Створка весит 50-80 кг даже без обшивки. Не пытайтесь навешивать её в одиночку — можно травмироваться или уронить створку, повредив каркас.

1. Навешивание первой створки

Начните с той створки, на которой нет встроенной калитки (если есть). Она легче и проще в установке.

1. Поднимите створку: Вдвоём или втроём поднимите створку и поднесите к опорному столбу со стороны петель.
2. Наденьте петли: Наденьте верхние части петель створки на штыри (или соедините половины цилиндрических петель). Начинайте с верхней петли, затем средняя, затем нижняя.
3. Выставьте створку по высоте: Подложите под створку кирпичи или бруски, чтобы зазор от земли был 10-15 см (или как на вашем чертеже).
4. Проверьте вертикаль створки: Приложите уровень к боковой стойке створки. Створка должна висеть строго вертикально. Если отклонена, подкладывайте шайбы под петли для корректировки.
5. Проверьте зазор до столба: Между створкой и опорным столбом должен быть зазор 5-10 мм по всей высоте. Измерьте сверху, посередине и снизу.
6. Откройте и закройте створку несколько раз: Створка должна ходить плавно, без заеданий. Если заедает, ищите причину (петли не соосны, створка не вертикальна, столб кривой).

Из практики: При навешивании первой створки обнаружил, что она самопроизвольно открывается — створка медленно распахивалась сама. Оказалось, опорный столб немного отклонён назад (на 1 см). Пришлось срезать петли и переварить их с небольшим смещением, чтобы компенсировать наклон столба. Потерял 3 часа. Если бы проверил вертикаль столбов более тщательно при установке, избежал бы этого.

2. Навешивание второй створки

Вторую створку навешивайте по той же схеме, но с дополнительной проверкой — она должна быть симметрична первой.

1. Навесьте вторую створку на петли
2. Выставьте её по высоте так, чтобы верхний край обеих створок был на одном уровне
3. Закройте обе створки
4. Проверьте центральный зазор между створками — он должен быть равномерным по всей высоте (10-15 мм)
5. Проверьте, что обе створки в закрытом положении образуют ровную вертикальную плоскость (не выпирают друг относительно друга)

3. Регулировка створок

Если створки висят неидеально, их можно отрегулировать. Способы регулировки зависят от типа петель и характера проблемы.

Типичные проблемы и их решения:

️ Важно: Если проблема серьёзная (заедание, сильный перекос), не пытайтесь компенсировать её подкладками и подгибанием. Лучше срезать петли и переварить правильно. Временные костыли через год превратятся в постоянные проблемы.

4. Смазка петель

После навешивания и регулировки обязательно смажьте петли. Это продлит их срок службы в 2-3 раза.

• Солидол или литол: Классические смазки, дешёвые (100-150 рублей за тюбик), хорошо держатся, но пачкаются
• Графитовая смазка: Не смывается водой, служит дольше (200-300 рублей)
• Силиконовая смазка: Не пачкается, не притягивает пыль, идеальна для петель (250-400 рублей)
• WD-40 или аналоги: Хороши для первичной смазки, но быстро высыхают — нужно смазывать каждые 2-3 месяца

Нанесите смазку на все трущиеся части петель. Откройте-закройте створку 10-15 раз, чтобы смазка распределилась. Излишки вытрите тряпкой.

Лайфхак: Если петли скрипят при открывании, не спешите их разбирать и смазывать изнутри. Просто капните WD-40 или машинное масло в зазор между подвижными частями петли. Покрутите створку туда-сюда. В 90% случаев скрип исчезает. Полноценную смазку солидолом делайте раз в 1-2 года.

5. Проверка нагрузки на петли

После навешивания створок проверьте, не перегружены ли петли.

Признаки перегрузки петель:

• Петли греются при открывании-закрывании (трение слишком сильное)
• Створка открывается туго, приходится прикладывать усилие
• Через несколько дней створка начинает провисать
• На петлях появляются трещины в сварных швах

Если заметили эти признаки, установите дополнительную петлю посередине или замените петли на более мощные.

Что делать, если створки после навешивания перекосились

Перекос створок — частая проблема. Причины и способы устранения:

• Створки разной ширины: Проверьте размеры обеих створок рулеткой. Если разница 1-2 см, можно попробовать подогнуть более узкую створку. Если больше — придётся срезать часть рамы и переваривать.
• Опорные столбы не вертикальны: Измерьте отклонение уровнем. Если отклонение до 1 см, можно компенсировать регулировкой петель (шайбами). Если больше — придётся выпрямлять столб (сложная операция).
• Опорные столбы не параллельны: Расстояние между столбами вверху и внизу должно быть одинаковым. Если разница больше 2 см, створки не закроются нормально. Решение — переустановка одного из столбов.
• Створка скрутилась при сварке: Положите створку на ровную поверхность. Если она не лежит плоско (одна угол приподнят), значит её скрутило. Можно попытаться выпрямить, нагревая места сварки горелкой и осторожно выгибая обратно. Или переваривать раму заново.

В большинстве случаев серьёзный перекос — это результат ошибок на предыдущих этапах (кривые столбы, нарушение геометрии при сварке). Исправить на этапе навешивания сложно.

Специалисты по металлоконструкциям говорят: "Правильно навешенные створки должны открываться одним пальцем". Если приходится толкать створку плечом, значит где-то ошибка — либо в петлях, либо в геометрии конструкции. Не оставляйте эту проблему "на потом" — с обшивкой створка станет на 30-40% тяжелее, и проблема усугубится.

Главное: Не спешите переходить к обшивке, пока не убедитесь, что створки висят идеально. Открывайте и закрывайте их 30-50 раз. Проверяйте зазоры. Если есть малейшие сомнения — регулируйте. После обшивки регулировка станет в 10 раз сложнее.

Шаг 8. Обшивка профнастилом

Обшивка профнастилом — финальный этап изготовления ворот. Здесь важна аккуратность и точность. Неправильно вырезанный или закреплённый лист профнастила испортит внешний вид и создаст проблемы с герметичностью.

Подготовка профнастила к монтажу

Перед креплением профнастил нужно правильно раскроить. Стандартный лист профнастила имеет ширину 1150 мм (полезная ширина с учётом нахлёста — 1100 мм) и высоту 2000 мм.

Раскрой листов под размер створки:

1. Замерьте точные размеры створки — ширину и высоту внешней рамы
2. Отметьте на профнастиле линии реза маркером или мелом
3. Проверьте перпендикулярность линий угольником
4. Режьте профнастил ТОЛЬКО ножницами по металлу или электролобзиком

️ КРИТИЧЕСКИ ВАЖНО: Никогда не режьте профнастил болгаркой! Высокая скорость вращения диска нагревает металл до 300-400°C, что плавит защитный цинковый слой и полимерное покрытие. Через 3-6 месяцев в местах реза появится ржавчина, которая быстро распространится по всему листу. Ржавые подтёки испортят внешний вид ворот, и придётся менять всю обшивку (10-15 тысяч рублей). Только ножницы или электролобзик с полотном для металла!

1. Крепление профнастила к каркасу

Профнастил крепится к каркасу створки специальными кровельными саморезами с резиновой прокладкой.

Характеристики саморезов:

• Размер: 4,8×19 мм (если труба рамы 2 мм) или 4,8×25 мм (если труба 3 мм)
• Цвет: под цвет профнастила (продаются окрашенные саморезы в цвет стандартных оттенков по RAL)
• Резиновая шайба: обязательна, она герметизирует отверстие и предотвращает коррозию
• Наконечник: саморез должен быть самосверлящим (со сверлом на конце)

Схема крепления:

• Саморезы вкручиваются в нижнюю волну профнастила (в место, где лист прилегает к раме)
• Шаг крепления по периметру листа: каждая вторая волна (примерно через 20-25 см)
• Шаг крепления в середине листа (если есть горизонтальная перемычка): каждая третья волна (примерно через 35-40 см)
• Саморез должен входить строго перпендикулярно плоскости листа

Правило: На 1 квадратный метр профнастила — 8-10 саморезов. Для створки 1,5×2 м (3 м) — примерно 24-30 саморезов.

2. Технология крепления

1. Приложите лист профнастила к каркасу: Совместите края листа с краями рамы створки. Если лист больше, он должен выступать равномерно со всех сторон (потом подрежете).
2. Зафиксируйте лист в нескольких точках: Вкрутите 4 самореза по углам листа (не до конца, слегка наживите), чтобы зафиксировать положение.
3. Проверьте расположение листа: Убедитесь, что лист лежит ровно, без перекосов, волны вертикальны.
4. Вкручивайте саморезы шуруповёртом: Начинайте с одного угла, двигайтесь по периметру. Саморез должен входить перпендикулярно, резиновая шайба должна слегка сжаться (но не раздавиться).
5. Контролируйте усилие затяжки: Не перетягивайте саморезы — это деформирует лист и раздавит резиновую шайбу (потеряется герметичность). Саморез должен плотно прижимать лист, но без вдавливания.
6. Закрепите лист по всему периметру и по внутренним перемычкам (если есть).

Из практики: Сосед крепил профнастил аккумуляторным шуруповёртом с максимальным моментом затяжки. Саморезы входили туго, он давил сильнее — в итоге половина резиновых шайб раздавилась, а профнастил деформировался в местах крепления (появились вмятины). Через год в этих местах начала проступать ржавчина из-за потери герметичности. Пришлось менять саморезы и подкрашивать места ржавчины. Выставляйте на шуруповёрте средний крутящий момент (6-8 Нм для профнастила).

3. Крепление нескольких листов с нахлёстом

Если створка шире одного листа профнастила, листы крепятся с нахлёстом.

• Нахлёст: Один лист накладывается на другой на одну волну (примерно 5 см)
• Направление нахлёста: Верхний лист накладывается на нижний, чтобы вода стекала по верхнему и не затекала в стык
• Крепление в месте нахлёста: Саморезы вкручиваются через оба листа одновременно в каждую волну нахлёста

4. Обшивка внутренней стороны створки

Ворота можно обшить профнастилом с одной стороны (со стороны улицы) или с двух сторон.

Обшивка с одной стороны:

• Дешевле (экономия 50% на профнастиле и саморезах)
• Створка легче (меньше нагрузка на петли)
• С обратной стороны виден каркас (не эстетично, но не критично)
• Подходит, если с обратной стороны ворот участок, а не улица

Обшивка с двух сторон:

• Дороже (вдвое больше материалов)
• Створка тяжелее (нужны более мощные петли)
• Ворота выглядят солидно и аккуратно с обеих сторон
• Дополнительная звукоизоляция (профнастил с двух сторон гасит шум с улицы)
• Каркас защищён с обеих сторон от осадков

Совет: Если обшиваете с двух сторон, между листами можно заложить утеплитель (пенопласт 20-30 мм или минвату). Это улучшит звукоизоляцию и сделает ворота более "тёплыми" (актуально, если к воротам примыкает гараж или хозпостройка).

5. Обработка кромок профнастила

После резки профнастила ножницами края получаются острыми. Их нужно обработать, чтобы не порезаться и защитить от коррозии.

1. Зачистите заусенцы: Пройдитесь по кромке мелким напильником или наждачной бумагой
2. Покрасьте кромки: Используйте краску в цвет профнастила или антикоррозийную эмаль. Это защитит срез от ржавчины.
3. Альтернатива: Закройте кромки специальной торцевой планкой (продаётся в строймагах, стоит 150-300 рублей за 2 метра). Планка защищает срез и придаёт аккуратный вид.

️ Важно: Незащищённые срезы профнастила начинают ржаветь через 6-12 месяцев. Ржавчина распространяется от среза по всему листу. Обязательно покрасьте кромки или закройте планками!

6. Обшивка встроенной калитки

Если в створке есть встроенная калитка, её обшивают отдельно после навешивания на петли.

1. Замерьте размеры рамы калитки
2. Вырежьте лист профнастила точно по размеру
3. Закрепите лист саморезами к раме калитки (по той же схеме: каждая вторая волна по периметру)
4. Проверьте, что калитка открывается и закрывается свободно (профнастил не должен цеплять проём)

Лайфхак: Для резки профнастила вдоль волны (например, нужно отрезать узкую полосу) используйте специальные просечные ножницы. Обычные ножницы по металлу деформируют волну. Просечные ножницы режут без деформации, но стоят дороже (800-1500 рублей). Если режете много, они окупятся.

Можно ли использовать вместо саморезов заклёпки

Да, вместо саморезов можно использовать вытяжные заклёпки 4×10 мм. У этого варианта есть плюсы и минусы:

Плюсы заклёпок:

• Невозможно открутить снаружи — выше защита от взлома
• Дешевле (100 штук заклёпок — 100-200 рублей против 150-250 рублей за саморезы)
• Быстрее крепить (заклёпочник работает в один клик)

Минусы заклёпок:

• Нет резиновой шайбы — хуже герметичность, выше риск коррозии в месте крепления
• Сложнее демонтировать обшивку (саморез можно выкрутить, заклёпку нужно высверливать)
• Требуется заклёпочник (300-800 рублей)
• Заклёпка не регулируется по затяжке — либо держит, либо нет

Вывод: Заклёпки — хороший вариант, если важна защита от взлома. Но для ворот оптимальны саморезы с резиновой шайбой — они надёжнее, герметичнее и проще в монтаже.

Производители профнастила предупреждают: резка болгаркой сокращает срок службы листа в 3-4 раза. Температура в зоне реза достигает 400°C, цинковое покрытие выгорает, полимерный слой плавится. Коррозия начинается практически сразу после монтажа. Экономия 30-40 минут времени оборачивается заменой всей обшивки через 2-3 года.

Главное: Аккуратность и терпение. Каждый саморез должен быть вкручен строго перпендикулярно, без перекосов. Каждый срез профнастила должен быть обработан и покрашен. Ворота — это лицо вашего участка. Небрежная обшивка будет бросаться в глаза и портить впечатление.

Шаг 9. Установка замков, засовов и фурнитуры

Ворота обшиты, створки висят ровно — осталось сделать их функциональными. Замки, засовы и ручки превращают металлическую конструкцию в удобные и безопасные ворота. Правильный выбор и установка фурнитуры критичны для комфорта ежедневного использования.

Типы замков для ворот

Для ворот используются специальные замки, рассчитанные на уличные условия и работу с металлическими конструкциями.

Стандартный выбор: Для двухстворчатых ворот — накладной механический замок на одной из створок (для фиксации створок друг к другу) + врезной замок на калитке (для ежедневного использования).

1. Установка замка на калитку

Калитка используется чаще всего, поэтому на неё ставят надёжный врезной замок с защитой от мороза и влаги.

Выбор замка для калитки:

• Морозостойкий: Рабочая температура от -40°C до +50°C (обычные замки замерзают при -15°C)
• Влагозащищённый: Корпус с резиновыми уплотнителями, защита от попадания воды
• Сувальдный или цилиндровый: Сувальдный надёжнее (сложнее взломать), цилиндровый удобнее (можно заменить личинку)
• С ручками с двух сторон: Чтобы можно было открыть калитку изнутри и снаружи

Установка врезного замка в профильную трубу калитки:

1. Разметка места установки: Замок ставится на высоте 90-110 см от земли (удобная высота для использования). Отметьте маркером центр замка на вертикальной стойке калитки.
2. Разметка контура замка: Приложите корпус замка к трубе, обведите его контур маркером. Отметьте места крепёжных отверстий.
3. Вырезание гнезда под замок: Болгаркой вырежьте прямоугольное отверстие в трубе под корпус замка. Размер отверстия должен быть на 1-2 мм больше корпуса замка со всех сторон.
4. Подгонка замка: Вставьте замок в вырезанное отверстие. Он должен входить плотно, но без усилий. Если не входит — подрежьте края отверстия напильником.
5. Сверление отверстий под ригель и ручку: Просверлите отверстие под квадратный стержень ручки (обычно 8×8 мм) и под ригель (планку замка, которая выдвигается при закрывании).
6. Фиксация замка: Прикрутите замок к раме калитки саморезами через монтажные отверстия в корпусе замка. Или приварите корпус точечной сваркой (если конструкция замка это позволяет).
7. Установка ручек: Вставьте квадратный стержень ручки через отверстие, наденьте ручки с двух сторон, зафиксируйте винтами.
8. Установка ответной планки: Закройте калитку, поверните ключ — ригель выдвинется. Отметьте на раме проёма (на стойке, куда упирается ригель) место для ответной планки. Прикрутите или приварите ответную планку.

Из практики: Поставил на калитку обычный дверной замок (не уличный). Первую зиму пережил нормально. На вторую зиму при -20°C замок замёрз — ключ не проворачивался. Пытался отогреть зажигалкой — расплавил пластиковые детали внутри. Замок вышел из строя. Пришлось менять на морозостойкий (потерял 2500 рублей и полдня на замену). Сразу покупайте уличные морозостойкие замки!

2. Установка засова на центральную стойку ворот

Для двухстворчатых ворот нужен механизм фиксации створок друг к другу. Самый простой и надёжный вариант — верхний и нижний засовы.

Типы засовов:

• Вертикальный (шпингалет): Стержень движется вверх-вниз, входит в отверстие в земле или в верхней балке
• Горизонтальный (задвижка): Планка сдвигается в сторону, входит в петлю на второй створке
• Автоматический (пружинный): При закрывании створок засов автоматически защёлкивается

Рекомендация: Ставьте два вертикальных засова — верхний и нижний. Это надёжно фиксирует створку и не даёт ей играть на ветру.

Установка нижнего засова:

1. На вертикальной стойке створки (которая встречается с другой створкой по центру ворот) отметьте место установки засова — в 15-20 см от низа створки
2. Приварите корпус засова к стойке
3. В землю под засовом забейте кусок трубы диаметром чуть больше стержня засова (обычно 20-25 мм) на глубину 15-20 см — это будет гнездо для стержня
4. Проверьте, что стержень легко входит в трубу в земле

Установка верхнего засова:

1. Отметьте место в 15-20 см от верха створки
2. Приварите корпус засова
3. Если есть верхняя поперечная балка забора над воротами, просверлите в ней отверстие под стержень засова
4. Если балки нет, приварите к опорному столбу короткую трубу-гнездо для стержня

️ Важно: Нижний засов обязателен. Без него створки будут гулять на ветру, расшатывая петли. Верхний засов — желательно, но не критично (можно обойтись только нижним).

3. Установка ручек на створки ворот

Для удобства открывания створок нужны ручки. Это могут быть простые скобы из арматуры или покупные ручки.

Варианты ручек:

• Скоба из арматуры 12-16 мм: Самый дешёвый вариант (0 рублей, делается из обрезков). Загните арматуру буквой П, приварите к раме створки.
• Покупная дверная ручка-скоба: Аккуратнее смотрится, стоит 200-500 рублей. Крепится на болты или приваривается.
• Утопленная ручка: Врезается в профнастил, не выступает наружу. Удобно, если мало места перед воротами. Цена 300-800 рублей.

Ручки устанавливаются на удобной высоте (100-120 см от земли) с внешней и внутренней стороны каждой створки.

Лайфхак: Если делаете ручки из арматуры, зачистите её от ржавчины, прогрунтуйте и покрасьте в цвет ворот. Через год арматура без покраски покроется рыжей ржавчиной, которая будет пачкать руки и одежду.

4. Установка фиксатора открытой створки

Чтобы открытая створка не захлопывалась от ветра, нужен фиксатор.

Варианты фиксаторов:

• Крюк на столбе забора: Приварите крюк к столбу забора сбоку от ворот. Когда створка открыта, накиньте на крюк петлю, приваренную к краю створки.
• Штырь в земле: Забейте в землю штырь из арматуры. На низ створки приварите кольцо или крюк, который при открывании надевается на штырь.
• Магнитный фиксатор: Мощный магнит крепится к столбу, металлическая пластина — к створке. Створка притягивается и держится. Цена 500-1500 рублей.
• Пружинный ограничитель: Регулирует угол открывания створки, не даёт ей распахиваться слишком широко. Цена 400-1000 рублей.

Важно: Фиксатор — не роскошь, а необходимость. Створка весом 80-100 кг, захлопнувшаяся от порыва ветра, может травмировать человека или повредить автомобиль.

5. Доводчик и автоматика

Для калитки можно установить доводчик (пружинный механизм, который автоматически закрывает калитку после прохода).

• Накладной доводчик: Крепится сверху на раму калитки. Цена 1500-3000 рублей.
• Скрытый доводчик: Монтируется внутрь рамы калитки, не виден снаружи. Цена 3000-6000 рублей.
• Пружинный механизм: Самодельный вариант — пружина, один конец которой крепится к калитке, другой к раме проёма. Стоимость 200-300 рублей.

Для ворот можно установить автоматический привод (подробнее в следующем разделе статьи).

Как защитить замок от замерзания зимой

Даже морозостойкие замки могут замёрзнуть при экстремальных температурах (-30°C и ниже) или от попадания воды. Способы защиты:

• Козырёк над замком: Приварите небольшой металлический козырёк (10×15 см) над замочной скважиной. Он защитит от попадания снега и дождя.
• Резиновая заглушка на скважину: Вставьте в скважину резиновую заглушку или кусочек резины. Снимайте только для использования ключа.
• Смазка графитовая или силиконовая: Раз в месяц зимой капайте в скважину 2-3 капли графитовой смазки или силиконового спрея. Это вытеснит влагу и предотвратит замерзание.
• Размораживатель замков: Держите в машине или кармане баллончик размораживателя (продаётся на АЗС, цена 150-300 рублей). Если замок замёрз — впрысните размораживатель, подождите 30 секунд, откройте.
• Не лейте кипяток! Это временно поможет, но потом вода внутри замка замёрзнет ещё сильнее. Используйте только специальные размораживатели.

Специалисты по замкам утверждают: качественный морозостойкий замок служит 10-15 лет без замены механизма. Обычный дверной замок на улице выходит из строя через 2-3 года из-за коррозии и температурных деформаций. Экономия 1000 рублей при покупке оборачивается заменой замка каждые 2 года.

Главное: Не экономьте на замках и фурнитуре. Это то, чем вы пользуетесь каждый день. Неудобная ручка, заедающий замок, отсутствие засова — всё это будет раздражать годами. Лучше один раз потратить на качественную фурнитуру, чем каждый сезон что-то переделывать.

Топ-7 ошибок новичков: как НЕ надо делать

Большинство проблем с воротами — результат типичных ошибок, которые совершают новички. Эти ошибки стоят времени, денег и нервов. Разберём самые распространённые, чтобы вы их не повторяли.

Ошибки перечислены не по степени важности — каждая из них критична и может испортить весь проект. Прочитайте все семь, даже если вам кажется, что вы всё делаете правильно.

Статистика типичных ошибок

По опыту мастеров, которые занимаются установкой и ремонтом ворот:

• 45% проблем связаны с неправильной установкой опорных столбов (непрочный фундамент, кривые столбы)
• 25% — нарушение геометрии каркаса при сварке (неровная поверхность, несовпадающие диагонали)
• 15% — экономия на материалах (тонкие трубы, дешёвые петли, недостаточное количество крепежа)
• 10% — неправильная установка петель (несоосность, недостаточное количество)
• 5% — прочие ошибки (резка профнастила болгаркой, спешка с бетоном, отсутствие фиксаторов)

Каждая из этих ошибок приводит к одним и тем же последствиям: створки провисают, заедают, перекашиваются, приходится переделывать. Стоимость исправления — от 5 до 30 тысяч рублей и от 2 дней до 2 недель работы.

Главная мысль этого раздела: Лучше потратить лишний час на проверку и перепроверку на каждом этапе, чем потом разбирать готовые ворота и переделывать.

Разберём каждую ошибку подробно: в чём она заключается, к чему приводит и как избежать.

Ошибка 1. Сварка каркаса на неровной поверхности

В чём ошибка

Многие новички варят каркас створки прямо на земле у дома, не проверив, ровная ли поверхность. Земля кажется ровной на глаз, но по факту имеет уклон 2-5 см на длине 2 метров. Другие варят на старом асфальте с трещинами и ямами, на неровной бетонной площадке или на траве.

Проблема в том, что если поверхность неровная, каркас получается скрученным (одна диагональ длиннее другой) или изогнутым (не лежит плоско). Визуально это незаметно, пока каркас лежит на земле. Ошибка проявляется, когда створку поднимают вертикально и пытаются навесить на петли.

К чему это приводит

• Скрученный каркас: Диагонали различаются на 1-3 см. Створка имеет форму пропеллера (скручена вокруг продольной оси). При закрывании одна сторона створки выпирает вперёд, другая назад. Створки не состыковываются по центру ворот, образуется щель.
• Изогнутый каркас: Рама створки не лежит в одной плоскости. Углы приподняты или опущены. При навешивании створка висит криво, профнастил ложится волнами, створка заедает при открывании.
• Разные створки: Если две створки варились на разных участках неровной поверхности, они получаются разной геометрии. Одна ровная, другая скрученная. При закрывании не состыковываются.

Реальный случай: Приятель решил сварить каркас ворот прямо на земле рядом с забором. Земля казалась ровной. Сварил обе створки, покрасил, обшил профнастилом. При навешивании обнаружил, что створки скручены — в закрытом положении верхняя часть створок расходится на 5 см, а нижняя сходится. Щель сверху, трение снизу. Профнастил пришлось снимать, каркасы срезать и варить заново. Потерял неделю работы и 12 тысяч рублей на материалы (профнастил при демонтаже помялся, пришлось покупать новый).

Как проявляется проблема

Скрученный или изогнутый каркас проявляется на этапе навешивания створок:

1. Створку невозможно навесить на петли — петли не совпадают с ответными частями
2. Створка висит, но заедает при открывании-закрывании
3. Створки в закрытом положении не состыковываются — щель вверху или внизу
4. Профнастил ложится волнами, не прилегает плотно к каркасу
5. Створка самопроизвольно открывается или закрывается (из-за скручивания центр тяжести смещён)

Проверить, скручена ли створка, можно так: положите створку на заведомо ровную поверхность (бетонную плиту, проверенную уровнем). Если один из углов приподнят над поверхностью на 1 см и больше — створка скручена.

Как избежать этой ошибки

1. Найдите идеально ровную поверхность

Идеальные варианты для сварки каркаса:

• Бетонная плита или площадка: Проверьте горизонтальность уровнем длиной 2 метра в нескольких направлениях. Допустимый перепад высоты — не более 2-3 мм на 2 метра.
• Ровный асфальт без трещин и ям: Так же проверьте уровнем.
• Гараж или мастерская с бетонным полом: Если размер помещения позволяет разложить створку 1,5×2 метра.

2. Если ровной поверхности нет, создайте её

Если нет готовой ровной площадки, сделайте временную:

• Импровизированный стол из кирпичей и досок: Выложите в два ряда 10-12 кирпичей на расстоянии 30-40 см друг от друга. Сверху положите две толстые доски (50 мм) или профильные трубы 60×40 мм длиной 2-2,5 метра. Проверьте горизонтальность уровнем, подкладывая под кирпичи щепки или фанеру.
• Временная рама из труб: Сварите прямоугольную раму из остатков профильной трубы размером чуть больше створки (например, 1,7×2,2 м). Установите эту раму горизонтально на подпорках, проверьте плоскость уровнем. Варите каркас створки внутри этой рамы.

3. Многократная проверка плоскости

На каждом этапе сварки проверяйте плоскость:

1. Перед раскладкой деталей: Проверьте уровнем рабочую поверхность
2. После раскладки рамы: Проверьте, что все четыре угла рамы касаются поверхности (нет приподнятых углов)
3. После прихваток: Металл от нагрева может повести — снова проверьте плоскость
4. После полной проварки: Проверьте диагонали и плоскость. Если обнаружили скручивание на 5+ мм, лучше срезать углы и переварить, чем оставить как есть

4. Используйте правило «трёх точек»

Любая рама опирается на поверхность тремя точками (три угла). Четвёртый угол может быть приподнят, если рама скручена. После каждой проварки проверяйте: все ли четыре угла касаются поверхности? Если один угол приподнят — рама скручена.

Положите на приподнятый угол груз (кирпич, кусок металла) и ударьте молотком по противоположному углу — рама выровняется. Делайте это сразу после сварки, пока металл ещё горячий.

Лайфхак: После полной проварки рамы дайте ей остыть естественным путём (не поливайте водой!). Горячий металл мягче и может деформироваться от собственного веса. После остывания ещё раз проверьте диагонали и плоскость. Если появилось скручивание, нагрейте углы газовой горелкой и аккуратно выровняйте ударами молотка.

Можно ли исправить скрученную створку без переварки

Да, скрученную створку можно попытаться выправить, но это сложная операция, требующая опыта.

Способ 1: Холодная правка

• Положите створку на ровную поверхность скрученной стороной вверх
• Приподнятый угол прижмите струбциной или положите груз (50-100 кг)
• Ударами кувалды по противоположному углу постепенно выправляйте скручивание
• Проверяйте диагонали после каждых 5-10 ударов

Способ 2: Горячая правка (эффективнее)

• Нагрейте скрученные углы газовой горелкой до 400-500°C (металл станет тёмно-вишнёвым)
• Нагретый металл более пластичен — выправляйте скручивание ударами молотка
• Дайте металлу остыть естественным путём
• Проверьте геометрию

Внимание: Оба способа работают, только если скручивание небольшое (до 1-1,5 см разницы в диагоналях). Если больше — проще срезать углы и переварить.

Профессиональные сварщики говорят: "90% брака в каркасах ворот — от неровной поверхности при сварке". Даже опытный мастер не сможет сварить ровную раму на кривой поверхности — физика не позволяет. Ровная рабочая поверхность — это не рекомендация, а жёсткое требование.

Вывод: Потратьте 1-2 часа на поиск или создание ровной рабочей поверхности. Это сэкономит вам неделю переделок и тысячи рублей на новые материалы. Проверяйте плоскость уровнем на каждом этапе — это должно стать рефлексом.

Ошибка 2. Экономия на толщине трубы

В чём ошибка

Многие новички, составляя смету на материалы, пытаются сэкономить на профильной трубе. Вместо рекомендованной трубы 60×40×2 мм для рамы створки берут 60×40×1,5 мм или даже 50×25×2 мм. Разница в цене кажется существенной: труба 60×40×2 мм стоит около 350 рублей за метр, а 60×40×1,5 мм — около 270 рублей. На 20 метров трубы экономия выходит 1600 рублей.

Проблема в том, что тонкостенная труба не выдерживает вес обшивки и ветровые нагрузки. Створка начинает деформироваться под собственным весом уже через несколько месяцев эксплуатации.

К чему это приводит

• Провисание створки: Рама из тонкой трубы прогибается посередине под весом профнастила. Створка провисает на 2-5 см. Низ створки начинает цеплять землю, ворота заедают, тяжело открываются.
• Деформация рамы: Тонкостенная труба легко гнётся. От ветровых нагрузок (особенно при сильном ветре, когда створка открыта) рама изгибается, углы расходятся. Геометрия створки нарушается.
• Прорыв сварочных швов: Тонкая труба (толщина стенки 1,5 мм) при сварке прогорает. Швы получаются непрочными, в них образуются микротрещины. Через год-два швы начинают трескаться под нагрузкой.
• Быстрый износ петель: Провисшая створка создаёт избыточную нагрузку на петли. Петли расшатываются, быстро изнашиваются, требуют замены через 2-3 года вместо 10-15 лет.
• Дорогостоящий ремонт: Исправить провисшую створку сложно. Обычно требуется полная замена каркаса — снять обшивку, вырезать старый каркас, сварить новый из правильной трубы, заново обшить. Стоимость ремонта — 15-25 тысяч рублей.

Реальный случай: Сосед решил сэкономить и купил трубу 50×25×1,5 мм вместо 60×40×2 мм для ворот шириной 3 метра. Сэкономил 2000 рублей. Сварил, обшил профнастилом, навесил. Первые три месяца всё было нормально. Потом начал замечать, что створки стали провисать — приходилось поднимать их при закрывании. Через полгода створки провисли настолько, что низ цеплял землю. Вызвал мастера — тот сказал, что труба слишком тонкая, не держит вес. Пришлось полностью переделывать: снять профнастил (помялся при демонтаже), вырезать старый каркас, сварить новый из нормальной трубы. Переделка обошлась в 18 тысяч рублей и две недели работы. Экономия 2000 рублей превратилась в убыток 16 тысяч.

Как проявляется проблема

Проблемы с тонкостенной трубой проявляются постепенно:

1. Первые 1-3 месяца: Всё нормально, ворота работают без нареканий
2. Через 3-6 месяцев: Створки начинают слегка провисать, появляется небольшое трение при закрывании
3. Через 6-12 месяцев: Провисание становится заметным (2-3 см), створки тяжело открываются, низ цепляет землю
4. Через 1-2 года: Провисание критическое (5+ см), рама деформирована, петли расшатаны, створки заклинивают
5. Через 2-3 года: Каркас требует полной замены, эксплуатация невозможна

Как избежать этой ошибки

1. Используйте правильное сечение трубы

Рекомендации по выбору трубы для рамы створки:

Важно: Цифры в сечении трубы означают: ширина × высота × толщина стенки. Толщина стенки критична. Труба 60×40×1,5 мм выглядит так же, как 60×40×2 мм, но выдерживает на 30-40% меньшую нагрузку.

2. Не используйте трубу с толщиной стенки менее 2 мм

Труба с толщиной стенки 1,5 мм и меньше категорически не подходит для ворот. Это декоративная труба для лёгких конструкций (решётки, ограждения балконов). Для ворот минимальная толщина стенки — 2 мм.

3. Проверяйте толщину стенки трубы при покупке

На металлобазах иногда путают трубы или намеренно подсовывают более тонкую. Как проверить толщину стенки:

• Штангенциркулем: Измерьте толщину стенки на торце трубы. Должна быть ровно 2 мм (допуск ±0,1 мм)
• По весу: Труба 60×40×2 мм длиной 6 метров весит примерно 27 кг. Труба 60×40×1,5 мм — около 21 кг. Взвесьте трубу при покупке
• Визуально: Посмотрите на торец трубы — если стенка тоньше 2 мм, это заметно

️ Частая уловка продавцов: Называют трубу "60-й" или "сороковкой", не уточняя толщину стенки. Вы думаете, что покупаете 60×40×2 мм, а вам продают 60×40×1,5 мм. Всегда уточняйте толщину стенки и проверяйте при получении!

4. Рассчитайте реальную экономию

Сравним экономию на материале и стоимость исправления ошибки:

• Экономия на тонкой трубе: 1500-2500 рублей на комплект ворот
• Стоимость переделки через 1-2 года: 15000-25000 рублей (новая труба + демонтаж + сварка + новая обшивка)
• Чистый убыток: 12500-22500 рублей

Экономия 2000 рублей сейчас превращается в убыток 20000 рублей через год. Это самая невыгодная экономия из всех возможных.

Лайфхак: Если всё же решили использовать более тонкую трубу (например, для калитки или узкой створки), обязательно усильте каркас дополнительными рёбрами жесткости. Добавьте вертикальную перемычку посередине створки и две горизонтальные. Это частично компенсирует недостаточную прочность трубы.

Можно ли усилить провисшую створку без замены каркаса

Если створка уже провисла, можно попытаться её усилить, не меняя весь каркас. Способы усиления:

1. Установка подкосов

• Приварите диагональную трубу 40×40×2 мм от нижнего угла (со стороны петель) к верхнему противоположному углу
• Это перераспределит нагрузку и частично снимет провисание
• Эффективность: 50-70% (полностью проблему не решит, но продлит срок службы на 2-3 года)

2. Дополнительная петля

• Установите третью (или четвёртую) усиленную петлю посередине створки
• Это поддержит створку и уменьшит провисание
• Эффективность: 30-40% (помогает, но не устраняет причину)

3. Внешний упор

• Установите регулируемый упор под створку (как для откатных ворот)
• Упор поддерживает створку снизу, компенсирует провисание
• Минус: неудобно, мешает проезду, только для стационарных ворот

Вывод: Усиление помогает, но это временное решение. Рано или поздно всё равно придётся менять каркас на правильный.

Инженеры-конструкторы утверждают: уменьшение толщины стенки трубы с 2 мм до 1,5 мм снижает прочность конструкции на изгиб на 35-40%. При этом экономия по материалам составляет всего 20-25%. Это классический пример ложной экономии — сэкономили четверть стоимости, потеряли треть прочности.

Вывод: Не экономьте на толщине трубы. Это основа конструкции. Правильная труба служит 20-30 лет без ремонта. Тонкая труба требует замены через 2-3 года. Купите один раз правильный материал — и забудьте о проблемах.

Ошибка 3. Резка профнастила болгаркой

В чём ошибка

Многие новички режут профнастил болгаркой с абразивным отрезным диском. Это быстро, удобно и кажется логичным — болгарка отлично режет металл, профнастил тоже металл, значит, подходит. На первый взгляд результат хороший: рез ровный, быстрый, без особых усилий.

Проблема в том, что высокая скорость вращения диска (10000-12000 оборотов в минуту) нагревает металл в зоне реза до 300-500°C. При такой температуре расплавляется защитное цинковое покрытие и выгорает полимерный слой краски. Край профнастила остаётся незащищённым от коррозии.

К чему это приводит

• Коррозия по кромке: Через 3-6 месяцев после монтажа на краях профнастила (там, где резали болгаркой) появляются рыжие пятна ржавчины. Это коррозия незащищённого металла.
• Распространение ржавчины: Ржавчина не останавливается на кромке. Она ползёт по листу, особенно во влажном климате или в местах застоя воды. Через 1-2 года ржавые подтёки расползаются на 5-10 см от края.
• Порча внешнего вида: Рыжие ржавые подтёки на цветном профнастиле выглядят ужасно. Ворота теряют эстетичность, выглядят старыми и неухоженными.
• Сквозная коррозия: Через 2-3 года в местах реза болгаркой металл прогнивает насквозь, образуются дыры. Профнастил требует замены.
• Дорогая замена: Замена обшивки ворот стоит 8-15 тысяч рублей (новый профнастил + демонтаж старого + монтаж нового). Вся экономия времени на резке превращается в большие расходы.

Реальный случай: Знакомый делал ворота летом. Резал профнастил болгаркой — быстро, удобно, ровно. Ворота получились красивые, все хвалили. Через 4 месяца (уже осенью, когда пошли дожди) заметил рыжие пятна по краям листов. Сначала не придал значения — думал, что грязь. Пытался оттереть — не отмывается, это ржавчина. Через год ржавчина расползлась, ворота покрылись рыжими подтёками, выглядели отвратительно. Мастер по металлоконструкциям объяснил причину: резка болгаркой выжгла защитное покрытие. Пришлось менять весь профнастил (12 тысяч рублей). Если бы сразу резал ножницами, этого бы не случилось.

Как проявляется проблема

Проблема с резкой болгаркой проявляется постепенно:

1. Первые 1-3 месяца: Ничего не заметно, профнастил выглядит отлично
2. Через 3-6 месяцев: На кромках (где резали) появляются мелкие рыжие точки — начало коррозии
3. Через 6-12 месяцев: Ржавчина распространяется, образуются рыжие подтёки шириной 2-5 см вдоль всего края
4. Через 1-2 года: Подтёки расползаются на 10-15 см, ворота выглядят старыми и ржавыми
5. Через 2-3 года: В местах реза металл истончается, появляются сквозные дыры, профнастил требует замены

Скорость коррозии зависит от климата: во влажном климате (приморские регионы, места с частыми дождями) процесс идёт быстрее, в сухом — медленнее.

Как избежать этой ошибки

1. Режьте профнастил ТОЛЬКО ножницами по металлу

Правильные инструменты для резки профнастила:

• Ручные ножницы по металлу: Самый доступный вариант (цена 300-800 рублей). Режут медленно, требуют усилий, но не повреждают покрытие. Подходят для небольших объёмов (1-2 створки).
• Электрические высечные ножницы (просечные): Режут быстро, без усилий, не деформируют лист, не портят покрытие. Цена 2500-6000 рублей. Идеальны, если режете много профнастила (ворота + забор + крыша).
• Электролобзик с пилкой по металлу: Неплохой вариант, режет достаточно быстро. Важно: используйте пилку с мелким зубом и ставьте низкие обороты (не более 1000 об/мин), чтобы не перегревать металл. Цена электролобзика 1500-4000 рублей.
• Ножовка по металлу: Крайне медленно, подходит только для небольших подрезок. Для полноценной резки листов не рекомендуется.

Оптимальный выбор: Ручные ножницы для малых объёмов, электрические высечные ножницы для больших.

2. Если всё же резали болгаркой — защитите кромки

Если уже порезали профнастил болгаркой (или купили готовые листы, порезанные на базе), срочно защитите кромки от коррозии:

1. Зачистите кромку: Уберите окалину и заусенцы напильником или наждачной бумагой
2. Обезжирьте: Протрите кромку растворителем или уайт-спиритом
3. Покрасьте кромку: Используйте ремонтную краску для профнастила в цвет листа или антикоррозийную эмаль. Нанесите 2-3 слоя тонкой кисточкой на всю ширину кромки (5-10 мм)
4. Альтернатива: Закройте кромку специальной торцевой планкой (П-образный профиль, который надевается на край листа). Цена 150-300 рублей за 2 метра

Это частично защитит от коррозии, но не на 100% — выгоревший цинковый слой не восстановить. Краска замедлит коррозию, но не остановит полностью.

3. При покупке уточняйте, как резали профнастил

Если покупаете профнастил с резкой на металлобазе, уточните, чем режут. Многие базы режут гильотиной (это нормально) или высечными ножницами (тоже хорошо). Но некоторые режут болгаркой для скорости. Если режут болгаркой — откажитесь от резки на базе, берите целые листы и режьте сами ножницами.

️ Важно: Даже если на металлобазе говорят "мы режем аккуратно, покрытие не портим" — не верьте. Любая резка абразивным диском на высоких оборотах выжигает защитный слой. Физику не обманешь.

4. Минимизируйте количество резов

Чем меньше резов, тем меньше незащищённых кромок. Планируйте раскрой так, чтобы использовать стандартные размеры листов:

• Стандартная высота профнастила — 2000 мм, ширина — 1150 мм (полезная 1100 мм)
• Если ваша створка 1500×2000 мм, используйте лист 1150×2000 мм с минимальной подрезкой по ширине
• Избегайте сложных вырезов, криволинейных резов, множественных подрезок

Каждый лишний рез — это потенциальный очаг коррозии.

Лайфхак: Если нужно сделать всего один-два реза, а покупать электроножницы дорого, возьмите их в аренду. Многие прокаты инструмента сдают высечные ножницы за 300-500 рублей в сутки. За день успеете порезать весь нужный профнастил, и покрытие останется целым.

Почему некоторые режут болгаркой и проблем нет

Иногда люди говорят: "Я резал болгаркой, и ничего не заржавело". Причины, почему у них не было проблем:

• Сухой климат: В засушливых регионах коррозия развивается медленно. Проблема проявится через 3-5 лет, а не через год.
• Кромки закрыты: Если резанные края закрыты декоративными планками, углами, нащельниками — коррозия есть, но не видна снаружи.
• Покрасили кромки: Возможно, человек сразу покрасил срезы, хотя сам этого не упоминает.
• Оцинкованный без полимера: На простом оцинкованном профнастиле (без цветного покрытия) коррозия менее заметна — она не контрастирует с основным цветом.
• Прошло мало времени: Человек сделал ворота недавно, проблема ещё не проявилась.

Но это исключения. В 90% случаев резка болгаркой приводит к коррозии в течение 1-2 лет. Не стоит рисковать.

Производители профнастила официально заявляют: резка абразивным инструментом (болгаркой) автоматически лишает покупателя гарантии на материал. Гарантированный срок службы профнастила — 15-25 лет, но только при условии правильной резки. После резки болгаркой гарантия аннулируется, и срок службы сокращается до 3-5 лет.

Вывод: Никогда, ни при каких обстоятельствах не режьте профнастил болгаркой. Это гарантированный способ убить материал за пару лет. Потратьте 300-500 рублей на ножницы или возьмите их в аренду — это спасёт ваши ворота от преждевременной ржавчины и замены обшивки.

Ошибка 4. Игнорирование проверки диагоналей

В чём ошибка

Многие новички при сварке каркаса створки проверяют только прямые углы (угольником), но не проверяют диагонали. Логика такая: "Если все углы по 90°, значит, рама прямоугольная". На самом деле это не так.

Даже если все углы прямые (90°), рама может быть не прямоугольником, а ромбом — параллелограммом со всеми равными сторонами, но с нарушенной геометрией. Ромб визуально похож на прямоугольник, но его диагонали не равны. Такую раму невозможно нормально навесить на петли — створки не будут закрываться.

К чему это приводит

• Ромбовидная створка: Рама имеет форму ромба (параллелограмма). Одна диагональ длиннее другой на 1-5 см. Визуально незаметно, но при установке створка висит криво.
• Створки не закрываются: Две ромбовидные створки не стыкуются друг с другом по центру ворот. Образуются щели сверху и снизу, а посередине створки трутся друг о друга.
• Неравномерные зазоры: Зазор между створкой и опорным столбом неравномерный: вверху 15 мм, внизу 5 мм (или наоборот). Это результат нарушенной геометрии.
• Заедание при открывании: Ромбовидная створка заедает при движении. Петли испытывают неравномерную нагрузку, быстро изнашиваются.
• Сложность исправления: Исправить ромбовидную раму можно, только срезав один-два угла и переварив их заново. Если уже обшита профнастилом — придётся снимать обшивку.

Реальный случай: Приятель сварил каркас створок, проверял углы угольником — все строго 90°. Думал, что всё идеально. Диагонали не проверял — "зачем, если углы правильные". Покрасил, обшил профнастилом, навесил на петли. При закрывании обнаружил: створки не состыковываются — сверху щель 4 см, снизу створки трутся друг о друга. Оказалось, рамы ромбовидные, диагонали различаются на 3 см. Пришлось снимать профнастил, срезать углы, переваривать, проверять диагонали, заново красить и обшивать. Потерял 5 дней работы и испортил половину профнастила (гнулся при демонтаже). Всё из-за того, что не потратил 2 минуты на проверку диагоналей.

Как проявляется проблема

Проблема с диагоналями проявляется на этапе навешивания:

1. Створку навешивают на петли
2. В открытом положении всё нормально
3. При закрывании обнаруживают: створки не стыкуются, зазоры неравномерные, трение в одном месте и щель в другом
4. Измеряют диагонали — оказывается, различаются на 1-5 см
5. Приходится переделывать

Чем больше разница в диагоналях, тем хуже проблема:

• Разница до 5 мм: Почти незаметно, можно оставить как есть или слегка подогнуть створку
• Разница 5-15 мм: Заметно, створки закрываются, но с щелями и трением. Требуется регулировка или переварка одного угла
• Разница более 15 мм: Критично, створки не закрываются нормально. Требуется переварка 2-4 углов или полная пересборка рамы

Как избежать этой ошибки

1. ВСЕГДА проверяйте диагонали на каждом этапе

Проверка диагоналей должна стать обязательной процедурой на каждом этапе сварки:

1. После раскладки деталей: Разложили трубы рамы на ровной поверхности — сразу замерьте диагонали
2. После прихваток: Прихватили углы сваркой — ещё раз замерьте диагонали (металл мог повести от нагрева)
3. После полной проварки: Проварили все швы — обязательно проверьте диагонали ещё раз
4. После приварки рёбер жесткости: Приварили диагонали или перемычки — снова проверьте диагонали рамы

Каждая проверка занимает 1-2 минуты, но спасает от часов переделок.

2. Как правильно измерять диагонали

Техника измерения диагоналей:

1. Возьмите рулетку длиной минимум 3 метра (для створки 1,5×2 м диагональ около 2,5 м)
2. Зацепите конец рулетки за внутренний угол рамы (например, левый верхний)
3. Натяните рулетку к противоположному внутреннему углу (правый нижний)
4. Запишите размер с точностью до 1 мм (например, 2437 мм)
5. Измерьте вторую диагональ (правый верхний угол — левый нижний)
6. Запишите размер (например, 2441 мм)
7. Сравните: разница 4 мм — отлично, в пределах нормы

Допустимая разница диагоналей:

• До 3 мм — идеально, можно оставить как есть
• 3-5 мм — хорошо, допустимо для ворот
• 5-10 мм — терпимо, но желательно исправить
• Более 10 мм — плохо, обязательно исправляйте

3. Как исправить разницу в диагоналях

Если диагонали не совпадают после раскладки (до прихваток):

• Сдвиньте трубы так, чтобы сравнять диагонали
• Слегка постучите молотком по углам, подвигайте трубы
• Проверяйте диагонали после каждого смещения
• Когда диагонали сравняются (разница 3-5 мм) — делайте прихватки

Если диагонали не совпадают после прихваток:

• Срежьте прихватки болгаркой
• Подправьте положение труб
• Прихватите заново
• Проверьте диагонали

Если диагонали не совпадают после полной проварки (металл ещё горячий):

• Положите раму на ровную поверхность короткой диагональю вниз
• Надавите на противоположные углы (которые по длинной диагонали), растягивая раму
• Можно использовать струбцины или домкрат для растяжения
• Проверяйте диагонали — когда сравняются, дайте раме остыть в таком положении

️ Важно: Исправлять диагонали можно только до обшивки профнастилом. После обшивки это практически невозможно — профнастил жёстко фиксирует геометрию рамы.

4. Используйте шаблон или кондуктор

Для гарантии правильной геометрии профессионалы используют сварочные кондукторы (шаблоны). Простой вариант самодельного кондуктора:

1. На ровной поверхности начертите мелом прямоугольник точно по размеру створки
2. По углам вбейте штыри (арматуру) или приварите упоры
3. Раскладывайте детали рамы внутри этого шаблона — геометрия будет правильной
4. Варите раму, не сдвигая с шаблона

Это гарантирует, что диагонали будут равны, а рама прямоугольной.

Лайфхак: Если нет длинной рулетки (3+ метра) для измерения диагоналей, используйте шнур. Натяните шнур от угла к углу, отметьте длину маркером на шнуре. Перекиньте шнур на вторую диагональ, сравните отметку с углом — должна совпасть. Если не совпадает — диагонали разные.

Почему углы по 90° не гарантируют прямоугольность

Это распространённое заблуждение. Объяснение:

Математика:

• Четырёхугольник с четырьмя прямыми углами (по 90°) — это прямоугольник
• НО: если стороны неравны (противоположные стороны различаются), углы "съезжают" с 90° на 88-92°
• Угольником вы проверяете угол локально — 90° в точке соединения труб
• Но если после прихватки трубу слегка повело, угол остался 90° в месте сварки, а рама стала ромбом

Практика:

• Проверка углов угольником — необходима, но недостаточна
• Проверка диагоналей — достаточная и окончательная
• Если диагонали равны — рама точно прямоугольная, даже если углы чуть-чуть не 90°
• Если диагонали различаются — рама ромб, даже если углы кажутся прямыми

Вывод: Угольник — вспомогательный инструмент. Рулетка для диагоналей — главный контроль геометрии.

Опытные сварщики говорят: "Углы проверяешь угольником, геометрию — диагоналями". Разница диагоналей в 1 см на створке 1,5×2 м приводит к щели 5-7 мм между створками при закрывании. Разница 2 см — к щели 10-15 мм. Это уже видно невооружённым глазом и выглядит как брак.

Вывод: Проверка диагоналей — это не "желательно", а строго обязательно. Это занимает 2 минуты, но спасает от дней переделок. Сделайте проверку диагоналей своей привычкой — проверяйте после каждой операции со сваркой. Это простейший способ гарантировать правильную геометрию.

Ошибка 5. Установка петель «на глаз»

В чём ошибка

Многие новички приваривают петли к опорному столбу и створке "на глаз", не используя точные измерения и разметку. Логика такая: "Приложу петлю, приварю — створка повесится". Действительно, створка повесится, но как она будет работать — вопрос.

Проблема в том, что даже отклонение на 2-3 мм в положении петли критично для работы ворот. Если петли стоят не на одной вертикальной оси, створка будет заедать, скрипеть и быстро изнашивать петли.

К чему это приводит

• Несоосность петель: Петли приварены не на одной вертикальной линии, а со смещением в 3-10 мм. Створка заедает при открывании-закрывании, идёт рывками.
• Неравномерная нагрузка на петли: Если одна петля смещена вперёд или назад относительно другой, нагрузка распределяется неравномерно. Одна петля перегружена, быстро изнашивается и ломается.
• Скрип и скрежет: Несоосные петли создают трение в неправильных местах. Створка скрипит при каждом открывании, даже если петли смазаны.
• Провисание створки: Если петли стоят не вертикально (наклонены на 2-5°), створка медленно провисает под собственным весом. Через 6-12 месяцев провисание становится критическим.
• Разная высота створок: Если петли на двух столбах приварены на разной высоте (отклонение 2-3 см), створки в закрытом положении находятся на разной высоте. Это выглядит как брак.
• Сложность регулировки: Исправить неправильно установленные петли можно только срезав их и переварив заново. Если створка уже обшита — процесс усложняется.

Реальный случай: Товарищ торопился закончить ворота за выходные. Приваривал петли "на глаз" — прикладывал к столбу, прихватывал, проваривал. Визуально всё выглядело ровно. Навесил створки — открываются и закрываются, вроде нормально. Через неделю начал замечать скрип при открывании. Смазал петли — не помогло. Через месяц одна петля треснула в месте сварки. Вызвал мастера — тот измерил и показал: петли стоят со смещением 7 мм, одна из них смещена вперёд, другая назад. Из-за этого петли работали с перекосом, одна была перегружена. Пришлось срезать все петли, разметить правильно, переварить. Работа на полдня плюс 2400 рублей на новые петли (старые треснули и не подлежали повторному использованию).

Как проявляется проблема

Проблема с неправильной установкой петель проявляется постепенно или сразу:

1. Сразу при навешивании: Если петли сильно несоосны (смещение 5+ мм), створку невозможно навесить — половинки петель не совпадают
2. При первом открывании: Створка открывается туго, заедает, идёт рывками
3. Через несколько дней: Появляется скрип, хотя петли смазаны
4. Через 1-3 месяца: Одна из петель начинает разбалтываться, увеличивается люфт
5. Через 6-12 месяцев: Петля трескается в месте сварки или ломается, створка провисает

Как избежать этой ошибки

1. Точная разметка мест установки петель

Перед приваркой петель обязательно сделайте точную разметку:

1. Проверьте вертикаль столба: Приложите уровень к опорному столбу. Столб должен быть строго вертикален. Если наклонён — исправьте до установки петель.
2. Разметьте высоту петель: От земли отмерьте высоту, на которой будет низ створки (с учётом зазора 10-15 см). От этой точки отмерьте вверх 20-30 см — место нижней петли. От верха створки отмерьте вниз 20-30 см — место верхней петли.
3. Начертите вертикальную линию: С помощью уровня или отвеса начертите маркером вертикальную линию на столбе — ось, на которой будут все петли.
4. Отметьте центры петель: На вертикальной линии отметьте точки, где будут центры петель (верхняя, средняя, нижняя).
5. Используйте шаблон: Приложите петлю к разметке, обведите контур маркером, отметьте места крепёжных отверстий (если петля на болтах).

2. Контроль соосности петель

Все петли на одном столбе должны быть строго на одной вертикальной оси:

• Натяните шнур: После приварки первой петли натяните вертикальный шнур вдоль оси петли. Все остальные петли должны быть точно на этой линии.
• Используйте уровень: Приложите длинный уровень (1,5-2 м) к приваренным петлям. Они должны быть на одной линии.
• Проверяйте лазерным уровнем: Если есть лазерный уровень, направьте вертикальную лазерную линию вдоль оси петель. Все петли должны совпадать с линией.

Допустимое отклонение соосности петель — не более 1-2 мм. Больше — створка будет заедать.

3. Контроль вертикальности петель

Петли должны быть приварены строго вертикально, без наклона:

• Для сквозных петель: Штырь должен быть строго вертикален. Проверяйте уровнем или отвесом перед проваркой.
• Для цилиндрических петель: Ось петли должна быть вертикальна. Используйте магнитный уровень, прикрепив его к петле.

Если петля наклонена на 2-3°, створка будет самопроизвольно открываться или закрываться.

4. Симметричная разметка на обоих столбах

Если у вас двухстворчатые ворота, петли на обоих столбах должны быть на одинаковой высоте:

1. Разметьте первый столб
2. Натяните горизонтальный шнур от отметок на первом столбе к второму
3. Перенесите отметки на второй столб с помощью шнура и уровня
4. Проверьте: отметки на обоих столбах должны быть на одинаковой высоте от земли (допуск ±2-3 мм)

Это гарантирует, что обе створки будут висеть на одной высоте.

5. Прихватка и проверка перед полной проваркой

Как всегда при сварке — сначала прихватки, потом проверка, потом полная проварка:

1. Приложите петлю к разметке, зафиксируйте
2. Проверьте положение уровнем
3. Сделайте 2-3 прихватки по 1-2 см
4. Дайте остыть, проверьте ещё раз положение
5. Если всё правильно — проваривайте полностью
6. Если сместилось — срежьте прихватки, подправьте, прихватите заново

️ Критическая ошибка: Многие сразу проваривают петлю полностью, не делая прихваток. При полной проварке металл нагревается и может повести петлю на 2-5 мм. Исправить это уже невозможно — придётся срезать и варить новую петлю.

Лайфхак: Перед приваркой петель сделайте картонный шаблон. Вырежьте из картона прямоугольник с отверстиями в местах, где будут петли. Приложите шаблон к столбу, отметьте через отверстия места петель — разметка будет идеально симметричной. Этот же шаблон используйте для второго столба.

Можно ли исправить неправильно установленные петли без полной замены

Частично можно, но это полумеры. Способы:

1. Подкладывание шайб

• Если петля смещена вперёд/назад на 2-3 мм, можно подложить шайбы между петлёй и столбом (или между петлёй и створкой)
• Это компенсирует небольшое смещение
• Минус: шайбы видны, выглядит неаккуратно

2. Подгонка напильником

• Если половинки петли не совпадают на 1-2 мм, можно подточить напильником отверстия
• Петля наденется, но будет люфт

3. Установка дополнительной петли

• Если створка заедает из-за несоосности двух петель, установите третью петлю строго по оси
• Три петли частично компенсируют ошибку двух
• Но проблема останется, просто будет менее выражена

Вывод: Лучше один раз срезать и переварить правильно, чем мучиться с костылями годами.

Специалисты по металлоконструкциям утверждают: точность установки петель важнее, чем их количество и размер. Три петли, установленные "на глаз", служат 2-3 года. Две петли, установленные с точной разметкой и контролем соосности, служат 10-15 лет без проблем. Разметка — это не формальность, а основа долговечности.

Вывод: Установка петель "на глаз" — это лотерея. Иногда везёт, чаще нет. Точная разметка, контроль соосности и вертикальности занимают 20-30 минут, но гарантируют, что ворота будут работать плавно и служить десятилетиями. Не экономьте эти полчаса — они окупятся сторицей.

Ошибка 6. Отсутствие нижнего фиксатора

В чём ошибка

Многие новички устанавливают двухстворчатые ворота без нижнего фиксатора (засова, штыря). Логика такая: "Петли держат створки, замок фиксирует их друг к другу — зачем ещё что-то". Ворота закрываются, замок запирается — вроде всё работает.

Проблема в том, что без нижнего фиксатора вся нагрузка от ветра, веса створок и вибраций приходится на петли и замок. Это в 3-4 раза ускоряет износ петель и приводит к провисанию створок.

К чему это приводит

• Перегрузка петель: Створки весят 80-120 кг каждая. Без нижнего фиксатора вся эта масса висит только на петлях. Петли испытывают максимальную нагрузку, особенно нижние.
• Ускоренное провисание: Створки начинают провисать через 6-12 месяцев вместо 5-10 лет. Провисание начинается с нижних углов — они опускаются на 2-5 см.
• Расшатывание петель: От постоянной нагрузки петли расшатываются, появляется люфт. Створки начинают "гулять" — сдвигаются вперёд-назад на 5-10 мм.
• Вибрация и шум от ветра: Сильный ветер раскачивает створки. Без нижнего фиксатора створки вибрируют, стучат друг о друга, грохочут. Соседям не спится ночью при ветре.
• Деформация замка: Если замок — единственный фиксатор створок друг к другу, он испытывает огромную нагрузку от ветра и вибраций. Корпус замка деформируется, ригель гнётся, замок быстро выходит из строя.
• Провисание середины проёма: Створки провисают в центре проёма (где они стыкуются). Образуется щель снизу, через которую под ворота может пролезть собака или пройти вода.

Реальный случай: Сосед сделал ворота, установил хороший замок, думал, что этого достаточно. Нижний засов не поставил — "зачем лишняя возня". Первые полгода всё было нормально. Потом начал замечать, что ворота стучат при ветре. Через год замок начал заедать — ригель гнулся под нагрузкой от ветра. Ещё через полгода створки провисли — низ стал цеплять землю. Вызвал мастера. Тот объяснил: без нижнего фиксатора петли и замок перегружены. Пришлось: поднять створки (подрезать нижнюю трубу рамы на 2 см), заменить замок (старый деформировался), установить два нижних засова (верхний и нижний). Работа + материалы = 8500 рублей. Если бы сразу поставил засов за 600 рублей, этих проблем не было бы.

Как проявляется проблема

Проблема отсутствия нижнего фиксатора проявляется постепенно:

1. Первые 3-6 месяцев: Всё нормально, ворота работают без нареканий
2. Через 6-12 месяцев: Появляется вибрация и стук при ветре, створки слегка провисают
3. Через 1-2 года: Провисание заметное (2-3 см), петли расшатаны, замок заедает
4. Через 2-3 года: Створки критически провисли (5+ см), низ цепляет землю, петли требуют замены

Скорость проявления зависит от веса створок, ветровой нагрузки и качества петель.

Как избежать этой ошибки

1. ОБЯЗАТЕЛЬНО устанавливайте нижний фиксатор

Нижний фиксатор — это не опция, а обязательный элемент для любых двухстворчатых ворот. Он выполняет три функции:

• Снимает нагрузку с петель: В закрытом положении створки опираются на нижний фиксатор (штырь в земле), а не висят на петлях. Это продлевает срок службы петель в 3-4 раза.
• Фиксирует створки от раскачивания: Фиксатор не даёт створкам вибрировать и стучать при ветре.
• Предотвращает провисание: Створки не провисают в центре проёма, геометрия сохраняется годами.

2. Типы нижних фиксаторов

Оптимальный выбор: Вертикальный засов — надёжно, недорого, просто в установке.

3. Установка нижнего засова

Пошаговая установка:

1. Выберите место: Засов устанавливается на вертикальной стойке той створки, которая закрывается первой (обычно та, на которой нет замка). Место: 15-20 см от низа створки.
2. Приварите корпус засова: Приварите корпус засова к вертикальной стойке створки (той, что в центре проёма).
3. Подготовьте гнездо в земле: Закройте ворота, опустите стержень засова вниз — он покажет точку на земле. В этом месте пробурите отверстие глубиной 20-25 см диаметром чуть больше стержня (обычно 25-30 мм).
4. Установите трубу-гильзу: Вставьте в отверстие кусок трубы диаметром 25-30 мм длиной 20-25 см (это будет гильза для стержня). Забетонируйте трубу, чтобы она стояла вертикально.
5. Проверьте работу: Закройте ворота, опустите стержень засова — он должен легко входить в трубу-гильзу в земле. Если заедает — расширьте отверстие трубы напильником.

4. Дополнительно: верхний фиксатор

Для максимальной жёсткости конструкции установите ещё и верхний фиксатор (засов, который уходит вверх):

• Верхний засов устанавливается в 15-20 см от верха створки
• Стержень входит в гильзу, приваренную к верхней перекладине забора (если есть) или к опорному столбу
• Верхний + нижний засов — идеальная фиксация створок

Два засова (верхний и нижний) полностью снимают нагрузку с петель и гарантируют, что створки не провиснут никогда.

Лайфхак: Если не хотите покупать готовый засов, сделайте простейший из арматуры. Возьмите арматуру диаметром 16 мм длиной 25-30 см, согните один конец буквой Г (это будет ручка). Приварите два кольца или скобы к створке (одна над другой с зазором, чтобы арматура скользила). Вставьте арматуру в кольца — самодельный засов готов. Стоимость 0 рублей, работает не хуже покупного.

Нужен ли фиксатор для одностворчатых ворот

Для одностворчатых ворот нижний фиксатор тоже желателен, но менее критичен:

• Если створка до 2,5 м шириной: Можно обойтись без фиксатора, если установлены 3-4 усиленные петли и мощный замок
• Если створка 2,5+ м: Фиксатор обязателен. Широкая створка испытывает большую ветровую нагрузку, без фиксатора быстро провиснет
• Если ворота с калиткой: Обязательно ставьте фиксатор со стороны, противоположной калитке — он компенсирует ослабление конструкции из-за проёма калитки

Принцип: чем шире и тяжелее створка, тем важнее нижний фиксатор.

Инженеры-конструкторы утверждают: нижний фиксатор снижает нагрузку на петли на 60-70% в закрытом положении створок. Это продлевает срок службы петель с 3-5 лет до 15-20 лет. Стоимость засова — 400-800 рублей, стоимость замены изношенных петель — 5-8 тысяч рублей. Экономить на засове — всё равно что выбрасывать деньги.

Вывод: Нижний фиксатор — обязательный элемент двухстворчатых ворот. Это не прихоть, а инженерная необходимость. Без него ваши ворота проживут в 3-4 раза меньше. Установите засов сразу, не откладывайте "на потом" — это займёт 30 минут и спасёт ворота от преждевременного износа.

Ошибка 7. Спешка с бетоном (начали монтаж до застывания)

В чём ошибка

Многие новички торопятся закончить ворота побыстрее. Залили бетон в основание опорных столбов в субботу, а в воскресенье уже начинают варить петли и навешивать створки. Логика такая: "Бетон затвердел, столбы не шатаются — можно работать дальше".

Проблема в том, что бетон набирает прочность постепенно. Через сутки он затвердевает (перестаёт быть жидким), но набрал всего 30-40% прочности. Полную прочность бетон набирает через 28 дней. Если начать нагружать столбы раньше, бетон может треснуть или столбы сместятся.

К чему это приводит

• Смещение столбов: При приварке петель (вибрация от сварки) или при навешивании тяжёлых створок столбы смещаются на 5-20 мм. Бетон ещё не набрал прочность, не может удержать столб.
• Наклон столбов: Вес створок (80-120 кг) создаёт нагрузку на столбы. Слабый бетон не выдерживает, столбы наклоняются на 1-3 см. Визуально незаметно, но створки висят криво.
• Трещины в бетоне: Преждевременная нагрузка создаёт внутренние напряжения в бетоне. Образуются микротрещины, которые расширяются со временем. Через 1-2 года бетон начинает крошиться.
• Нарушение геометрии ворот: Если столбы сместились или наклонились после навешивания створок, створки висят криво. Зазоры неравномерные, створки заедают, не закрываются нормально.
• Невозможность исправления: Если столбы уже установлены и на них навешены створки, исправить их положение практически невозможно. Придётся демонтировать всё, вытаскивать столбы, заливать бетон заново, ждать 7-28 дней, устанавливать заново.

Реальный случай: Приятель планировал закончить ворота за выходные. В субботу утром залил бетон в ямы под столбы. В воскресенье утром (через 24 часа) бетон затвердел, столбы стояли вроде крепко. Начал приваривать петли — варил, проверял вертикаль уровнем, всё было ровно. Навесил обе створки к обеду воскресенья. Ворота открывались и закрывались — супер, работа сделана! Через неделю заметил: створки в закрытом положении не сходятся идеально — сверху щель 1 см. Проверил вертикаль столбов — один из них наклонился назад на 1,5 см. Оказалось, при навешивании створок (вес 100+ кг на столб) бетон не выдержал нагрузку, столб сместился. Пришлось снимать створки, демонтировать столб, долбить бетон (а он уже схватился!), заливать заново, ждать неделю, устанавливать столб заново, варить петли заново, навешивать створки заново. Потерял ещё одни выходные, 2500 рублей на новые петли (старые срезал) и море нервов. Если бы подождал неделю после заливки бетона, этого бы не случилось.

Как проявляется проблема

Проблема проявляется сразу или через несколько дней:

1. Сразу при навешивании: Столб качается или смещается при навешивании створки. Если это заметили — хорошо, можно остановиться. Если не заметили — столб остаётся в смещённом положении.
2. Через 1-3 дня: Створки начинают заедать, зазоры становятся неравномерными
3. Через неделю: Проверка уровнем показывает, что столбы наклонены или смещены
4. Через месяц: В бетоне появляются видимые трещины
5. Через год: Бетон крошится, столбы расшатываются, требуется переустановка

Как избежать этой ошибки

1. Соблюдайте сроки выдержки бетона

Бетон набирает прочность по графику:

Минимальный безопасный срок: 7 дней после заливки бетона — можно приваривать петли. 14 дней — можно навешивать створки.

Оптимальный подход: Залили бетон — забудьте про ворота на 2 недели. Займитесь другими делами (забор, дорожки, гараж). Через 2 недели вернитесь к воротам.

2. Факторы, влияющие на скорость твердения бетона

Бетон твердеет быстрее или медленнее в зависимости от условий:

• Температура воздуха: При +20°C бетон набирает прочность по стандартному графику. При +5°C — в 2 раза медленнее. При 0°C и ниже — практически не твердеет.
• Влажность: Бетон должен твердеть во влажной среде. Если он пересыхает (жаркая погода, ветер), твердение замедляется. Поливайте бетон водой 2-3 раза в день первые 3 дня.
• Марка бетона: Бетон М300-М400 твердеет быстрее, чем М200. Используйте бетон марки М300 для фундамента столбов.
• Добавки-ускорители: Специальные добавки (пластификаторы, ускорители твердения) сокращают время набора прочности на 20-30%. Но всё равно нужно ждать минимум 5-7 дней.

3. Планируйте работу с учётом выдержки бетона

Правильная последовательность работ:

1. Неделя 1 (суббота-воскресенье): Копка ям, установка столбов, заливка бетона
2. Неделя 2-3: Бетон застывает. В это время изготавливайте каркасы створок, красьте их (эти работы не требуют установленных столбов)
3. Неделя 3 (суббота-воскресенье): Приваривайте петли к столбам (прошло 14 дней — бетон набрал 85-90% прочности)
4. Неделя 3 (воскресенье): Навешивайте створки, обшивайте профнастилом, устанавливайте замки

Такой план позволяет не терять время — пока бетон твердеет, вы работаете над створками.

4. Как проверить, набрал ли бетон прочность

Простые способы проверки прочности бетона:

• По времени: Прошло 7+ дней при температуре +15°C и выше — можно работать
• Визуально: Бетон изменил цвет с тёмно-серого (влажный) на светло-серый (сухой) — признак твердения
• Постукивание: Постучите молотком по бетону. Звонкий звук — бетон затвердел. Глухой — ещё влажный внутри
• Проверка столба: Попробуйте раскачать столб руками. Если столб стоит абсолютно неподвижно — бетон схватился. Если качается хоть немного — рано нагружать
• Царапание: Попробуйте процарапать бетон гвоздём. Если царапается легко — слабый. Если с трудом или не царапается — набрал прочность

️ Важно: Даже если бетон кажется твёрдым через 2-3 дня, внутри он ещё набирает прочность. Не спешите.

Лайфхак: Если очень торопитесь, используйте быстротвердеющий бетон (с добавками-ускорителями). Он набирает 70% прочности за 3 дня вместо 7. Стоит на 20-30% дороже обычного, но экономит неделю времени. Продаётся в мешках в строймагах как "бетон быстротвердеющий" или "бетон с ускорителем".

Что делать, если уже начали работу, а бетон не застыл

Если вы уже приварили петли или начали навешивать створки, а поняли, что бетон недостаточно застыл:

Немедленно остановите работы:

1. Снимите створки, если уже навесили
2. Проверьте уровнем, не сместились ли столбы. Если сместились — пока бетон не совсем застыл, выровняйте их обратно, зафиксируйте распорками
3. Подождите ещё минимум 5-7 дней
4. Проверьте столбы ещё раз — вертикаль, расстояние между столбами
5. Если всё ровно — продолжайте работу
6. Если столбы сместились и бетон уже схватился — придётся демонтировать и переустанавливать

Признак смещения: Щель между створками неравномерная, створки трутся друг о друга или не закрываются.

Строители-профессионалы говорят: "Бетон не прощает спешки". 90% проблем с перекосом столбов ворот — результат преждевременной нагрузки на бетон. Набор прочности бетона — химический процесс, его нельзя ускорить силой воли. Можно сэкономить 1 неделю времени, но потерять 2 недели на переделку плюс 5-10 тысяч на материалы.

Вывод: Терпение с бетоном — это не перестраховка, а строгое инженерное требование. Бетон набирает прочность 28 дней, минимально безопасный срок для нагрузки — 7-14 дней. Не спешите. Планируйте работу так, чтобы время ожидания использовать с пользой (изготовление створок, покраска). Эта выдержка гарантирует, что столбы простоят ровно 20-30 лет без смещений и проблем.

Автоматика для ворот: стоит ли ставить и как выбрать

Вы сделали ворота для забора своими руками, и они отлично работают. Теперь возникает вопрос: стоит ли ставить автоматику или открывать ворота вручную вполне нормально? Автоматика — это удобство, но это ещё и дополнительные 15-50 тысяч рублей, риск поломок, необходимость обслуживания.

Однозначного ответа нет — решение зависит от ваших условий эксплуатации, бюджета и приоритетов. В этом разделе разберём, когда автоматика действительно нужна, какие типы приводов существуют и как выбрать оптимальный вариант.

Когда автоматика действительно нужна

Автоматика оправдана в следующих ситуациях:

• Частое использование: Вы въезжаете/выезжаете 5+ раз в день. Каждый раз выходить из машины, открывать ворота, заезжать, выходить, закрывать — утомительно.
• Тяжёлые створки: Если створки весят 100+ кг каждая (широкие ворота, массивная обшивка), открывать их вручную физически тяжело, особенно женщинам и пожилым людям.
• Плохая погода: Зимой, в дождь, в грязь не хочется выходить из машины и пачкаться/мёрзнуть. Автоматика позволяет открыть ворота, не выходя из салона.
• Пожилые члены семьи или дети: Если ворота открывают люди с ограниченными физическими возможностями, автоматика существенно облегчает жизнь.
• Длинный подъезд: Если от ворот до дома 50+ метров, каждый раз бегать туда-обратно неудобно.
• Безопасность: Автоматика с блокировкой защищает участок лучше обычного замка — створки невозможно открыть силой.

Автоматика НЕ нужна (или её можно отложить), если:

• Вы пользуетесь воротами 1-2 раза в день (утром уехали, вечером вернулись)
• Створки лёгкие (до 50 кг каждая), открываются без усилий
• Бюджет ограничен — есть более приоритетные траты
• Вы готовы открывать ворота вручную ради экономии

Практический совет: Попользуйтесь воротами вручную 2-3 недели. Если за это время вас начнёт раздражать необходимость каждый раз выходить из машины — значит, автоматика нужна. Если нет — можете обойтись без неё.

Типы приводов для распашных ворот

Для распашных ворот существует три основных типа приводов:

Линейный привод (червячный)

Привод в виде штанги, которая толкает/тянет створку. Устанавливается параллельно створке. Самый распространённый тип для частных домов.

Рычажный привод (шарнирный)

Привод с двумя рычагами (плечами), которые передают усилие створке. Более сложная конструкция, но компактнее линейного.

Подземный привод (скрытый)

Привод устанавливается в фундамент под створкой, механизм полностью скрыт. Самый дорогой и сложный в установке, но невидим снаружи.

Оптимальный выбор для самостоятельной установки: линейный привод — лучшее сочетание цены, надёжности и простоты монтажа.

Ключевые характеристики при выборе привода

При выборе привода обращайте внимание на следующие параметры:

1. Максимальный вес створки

Каждый привод рассчитан на определённый вес створки. Измерьте или рассчитайте вес вашей створки и выбирайте привод с запасом 20-30%:

• До 200 кг на створку — привод класса "лёгкий" (для большинства ворот из профнастила)
• 200-400 кг — привод класса "средний" (для кованых ворот, ворот с массивной обшивкой)
• 400+ кг — привод класса "тяжёлый" (для промышленных ворот)

️ Важно: Не берите привод впритык по весу. Если створка весит 180 кг, берите привод на 250 кг, а не на 200 кг. Запас мощности продлевает срок службы привода.

2. Интенсивность использования

Приводы различаются по интенсивности использования:

• Домашнего использования (residential): 10-20 циклов в день, время непрерывной работы 20-30%. Для частных домов.
• Полуинтенсивного использования (semi-intensive): 30-50 циклов в день, время непрерывной работы 40-50%. Для гаражных кооперативов, небольших предприятий.
• Интенсивного использования (intensive): 100+ циклов в день, время непрерывной работы 70%+. Для автостоянок, промзон.

Для частного дома подойдёт привод домашнего использования. Не переплачивайте за промышленные модели.

3. Скорость открывания

Створка открывается за 15-30 секунд в зависимости от модели привода:

• Быстрые приводы: 15-18 секунд (удобно, если вы торопитесь)
• Средние: 20-25 секунд (оптимально для дома)
• Медленные: 30+ секунд (безопаснее, но дольше ждать)

Слишком быстрое открывание опасно — створка может ударить человека или животное. Оптимальная скорость — 20-25 секунд.

4. Температурный диапазон работы

Если вы живёте в регионе с морозами, проверяйте минимальную температуру эксплуатации:

• Недорогие приводы: работают до -10°C...−15°C
• Средний класс: работают до -20°C...−25°C
• Морозостойкие: работают до -30°C...−40°C

Для большинства регионов России достаточно привода с диапазоном до -25°C.

5. Дополнительные функции

• Аварийная разблокировка: Возможность открыть ворота вручную при отключении электричества (обязательная функция)
• Плавный старт и остановка: Створка разгоняется и тормозит плавно, без рывков (продлевает срок службы петель)
• Датчики препятствий: Привод останавливается, если створка встретила препятствие (безопасность)
• Сигнальная лампа: Мигает при открывании/закрывании (предупреждает окружающих)
• Калитка для пешеходов: Возможность открыть только одну створку для прохода пешком (экономит электричество)

Проверенные бренды и ценовые сегменты

Рекомендация: Для обычного частного дома оптимален средний сегмент (Nice, Came, Faac). Эти бренды используют профессиональные установщики, есть запчасти, работают 10-15 лет без проблем.

Что входит в комплект автоматики

Стандартный комплект автоматики для распашных ворот включает:

1. Два привода (по одному на каждую створку, для двухстворчатых ворот)
2. Блок управления (электронная плата, которая управляет приводами)
3. Два пульта дистанционного управления (обычно 2-4 канала)
4. Сигнальная лампа (мигает при открывании/закрывании)
5. Фотоэлементы безопасности (датчики, останавливающие створки при препятствии)
6. Крепёж и монтажные кронштейны
7. Инструкция по установке

Что НЕ входит в комплект и нужно докупить:

• Электрический кабель (3×1,5 мм, длина зависит от расстояния до щитка)
• Автоматический выключатель на 16А для линии питания
• Гофра для прокладки кабеля
• Дополнительные пульты (если нужно больше, чем 2 в комплекте)

Можно ли установить автоматику самостоятельно

Да, установить линейный привод можно самостоятельно, если у вас есть базовые навыки работы с инструментом. Процесс установки занимает 4-6 часов и включает:

1. Разметку мест установки приводов (по инструкции производителя)
2. Приварку или болтовое крепление кронштейнов к столбам и створкам
3. Монтаж приводов на кронштейны
4. Прокладку электрического кабеля от щитка к блоку управления
5. Подключение приводов к блоку управления
6. Настройку концевых выключателей (точки открытия/закрытия)
7. Программирование пультов
8. Тестирование и регулировку

️ Внимание: Если вы не уверены в своих силах (особенно в электрической части), лучше вызвать установщика. Неправильная установка может привести к поломке привода, травмам или короткому замыканию. Услуга установки стоит 5-8 тысяч рублей — иногда проще доверить профессионалу.

Эксплуатация и обслуживание

Автоматика требует минимального обслуживания:

• Раз в 6 месяцев: Смазывайте подвижные части привода (шток, зубчатую рейку) литолом или специальной смазкой
• Раз в год: Проверяйте затяжку крепёжных болтов (от вибрации могут ослабнуть)
• Перед зимой: Очищайте приводы от грязи и листьев, проверяйте работоспособность
• Зимой: Убирайте снег и лёд с пути движения створок (привод может заклинить)
• При необходимости: Меняйте батарейки в пультах (обычно раз в 1-2 года)

Лайфхак: Установите резервное питание (аккумулятор 12В) для блока управления. При отключении электричества автоматика будет работать ещё 20-50 циклов от аккумулятора. Комплект резервного питания стоит 3-5 тысяч рублей, но избавляет от проблем при авариях на линии.

Что делать, если автоматика сломалась

Типичные поломки и их причины:

• Ворота не реагируют на пульт: Сели батарейки в пульте, сбилась настройка приёмника, помехи от соседних пультов
• Створка открывается наполовину и останавливается: Сработал датчик перегрузки (что-то мешает движению), нужно проверить путь створки
• Створки дёргаются, идут рывками: Не смазаны петли или механизм привода, нужна смазка
• Одна створка открывается быстрее другой: Разная нагрузка на приводы, нужна регулировка в настройках блока управления
• Привод гудит, но створка не двигается: Износ червячной передачи, требуется замена механизма

Когда вызывать мастера:

Если проблема не решается заменой батареек, смазкой или очисткой от снега — вызывайте специалиста. Самостоятельный ремонт электроники может привести к окончательной поломке. Диагностика и ремонт стоят 2-5 тысяч рублей.

По статистике установщиков автоматики, 85% владельцев ворот, установивших привод, говорят, что "не понимают, как раньше жили без этого". Автоматика окупает себя не деньгами, а удобством и временем. Среднее время открывания ворот вручную — 40 секунд (выйти, открыть, вернуться в машину, заехать, выйти, закрыть, вернуться). С автоматикой — 20 секунд (нажал кнопку). При 10 въездах/выездах в день экономия — 3 минуты. За год — 18 часов чистого времени.

Вывод: Автоматика для ворот — это не роскошь, а разумное вложение в комфорт. Если вы пользуетесь воротами часто, живёте в регионе с плохой погодой или просто цените удобство — ставьте автоматику. Выбирайте линейный привод среднего ценового сегмента (Nice, Came, Faac) — это оптимальное сочетание цены, качества и надёжности. Можете установить самостоятельно или доверить профессионалу. В любом случае, автоматика прослужит 10-15 лет и окупит себя сэкономленным временем и нервами.
